Ryobi RY40003 User manual

OPERATOR'S MANUAL
40-Volt Power Head..............................................2
Straight Shaft Trimer Attachment.......................32

Su cabezal motor ha sido diseñada y fabricada de conformidad
con las estrictas normas para brindar fiabilidad, facilidad de uso
y seguridad para el operador. Con el debido cuidado, le brindará
muchos años de sólido y eficiente funcionamiento.
ADVERTENCIA: Para reducir el riesgo de lesiones,
el usuario debe leer y comprender el manual del operador antes
de usar este producto.
Le agradecemos su compra.
Le bloc-moteur a été conçue et fabriquée conformément à
nos strictes normes de fiabilité, simplicité d’emploi et sécurité
d’utilisation.Correctemententretenue,ellevousdonneradesannées
de fonctionnement robuste et sans problème.
AVERTISSEMENT : Pour réduire les risques de
blessures, l’utilisateur doit lire et veiller à bien comprendre le
manuel d’utilisation avant d’employer ce produit.
Merci de votre achat.
OPERATOR’S MANUAL
MANUEL D’UTILISATION/MANUAL DEL OPERADOR
40 VOLT POWER HEAD
40 V BLOC MOTEUR
40 V CABEZAL MOTOR
RY40003
CONSERVER CE MANUEL POUR
FUTURE RÉFÉRENCE
GUARDE ESTE MANUAL PARA
FUTURAS CONSULTAS
SAVE THIS MANUAL FOR FUTURE REFERENCE
Your power head has been engineered and manufactured to our high standard for dependability, ease of operation, and
operator safety. When properly cared for, it will give you years of rugged, trouble-free performance.
WARNING: To reduce the risk of injury, the user must read and understand the operator’s manual before using
this product.
Thank you for your purchase.

ii
See this fold-out section for all the figures
referenced in the operator’s manual.
Voir que cette section d’encart pour toutes les
figures a adressé dans le manuel d’utilisation.
Vea esta sección de la página desplegable para
todas las figuras mencionó en el manual del operador.

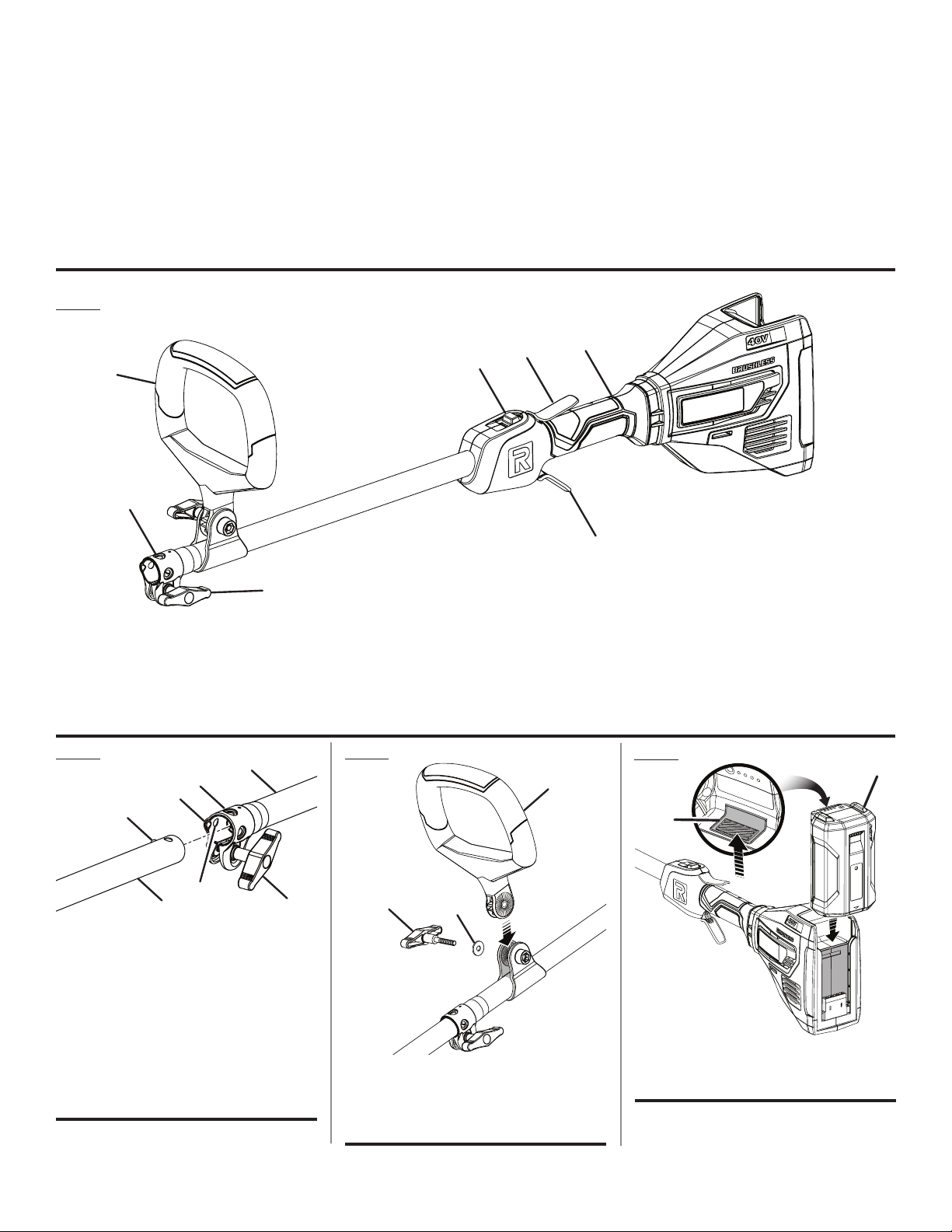

A - Switch trigger (gâchette, gatillo del interruptor)
B - Knob (bouton, perilla)
C - Coupler (coupleur, acoplador)
D - Rear handle (poignée arrière, mango trasero)

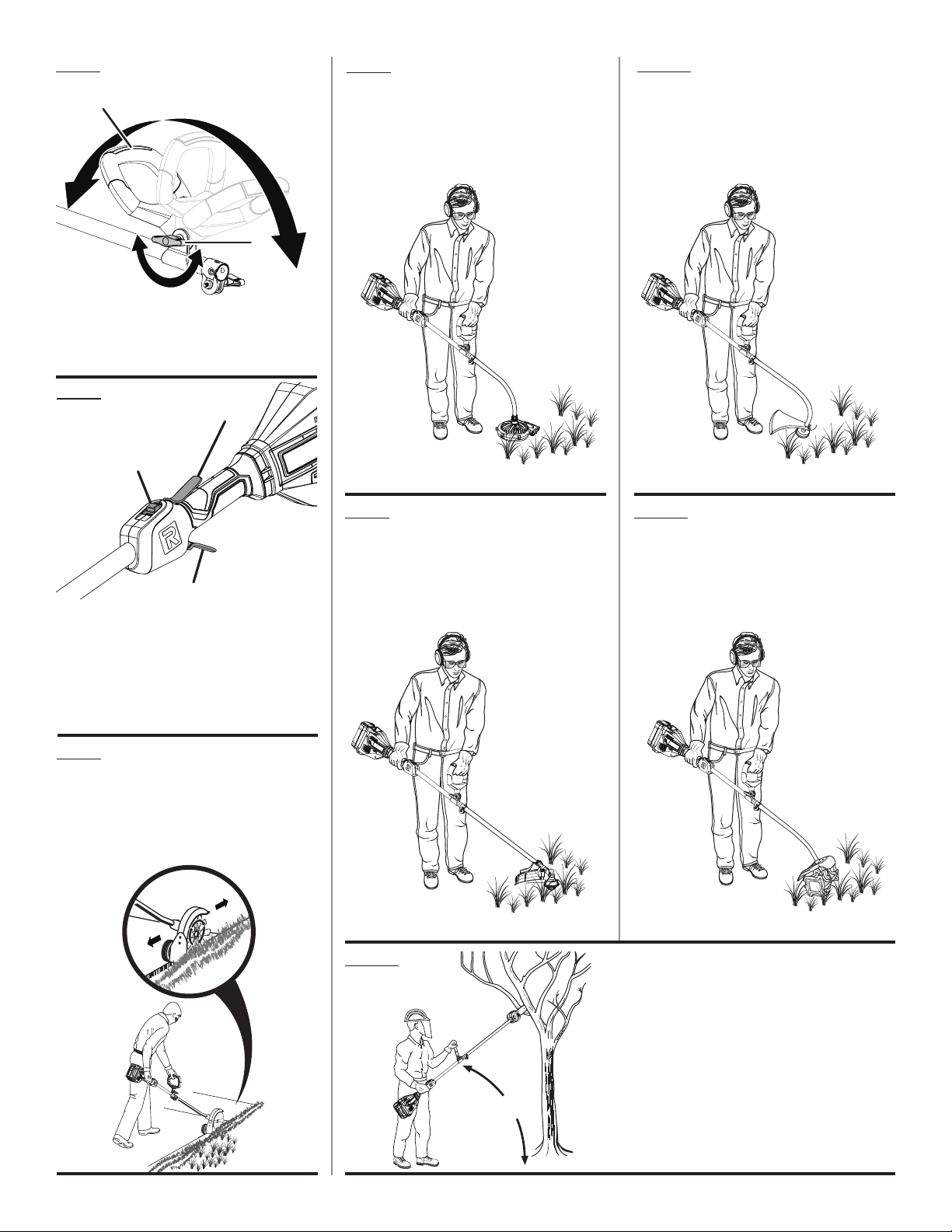

Fig. 1
Fig. 2
A - Button (bouton, botón)
B - Guide recess (logement guide, hueco guía)
C - Coupler (coupleur, acoplador)
D - Power head shaft (arbre du bloc moteur, eje
del cabezal motor)
E - Knob (bouton, perilla)
F - Positioning hole (trou de positionnement,
orificio de posicionamiento)
G - Attachment shaft (arbre d’accessoire, eje del
aditamento)
D
F
C
E
A
B
G
Fig. 3
A - Front handle (poignée avant, mango
delantero)
B - Wing bolt (boulon à oreilles,perno de
mariposa)
C - Washer (rondelle, arandela)
Fig. 4
A - Battery pack (bloc-piles, paquete de
baterías)
B - Latch (loquet, pestillo)
A
B
E - Adjustable front handle (poignée avant réglable, mango delantero
ajustable)
F - Trigger lock-out (gâchette avec verrou, gatillo con seguro)
G - Speed switch (interrupteur de vitesse, interruptor de velocidad)
E
GF
A
BC
A
BCD

iii
Fig. 8
A - Trigger lock-out (gâchette avec verrou,
gatillo con seguro)
B - Switch trigger (gâchette, gatillo del
interruptor)
C - Speed switch (interrupteur de vitesse,
interruptor de velocidad)
Fig. 6
A
C
B
Fig. 5
A - Knob (bouton, perilla)
B - Adjustable front handle (poignée avant
réglable, mango delantero ajustable)
A
B
Fig. 9
Fig. 10
Fig. 11
Fig. 7
PROPER EDGER ATTACHMENT
OPERATING POSITION
ACCESSOIRE COUPE-BORDURES
POSITION DE TRAVAIL
POSICIÓN CORRECTA PARA EL
ACCESORIO PARA CORTAR BORDES
PROPER BLOWER ATTACHMENT
OPERATING POSITION
ACCESSOIRE SOUFFLANTE
POSITION DE TRAVAIL
POSICIÓN CORRECTA PARA EL
MANEJO DE ADITAMENTO PARA SOPLADOR
PROPER CULTIVATOR ATTACHMENT
OPERATING POSITION
ACCESSOIRE CULTIVATEUR POSITION DE TRAVAIL
POSICIÓN CORRECTA PARA EL
MANEJO DE ADITAMENTO PARA CULTIVAR
PROPER CURVED SHAFT TRIMMER
ATTACHMENT OPERATING POSITION
ACCESSOIRE TAILLE-BORDURES À ARBRE
COURBÉE POSITION DE TRAVAIL
POSICIÓN CORRECTA PARA EL MANEJO DE
ADITAMENTO PARA RECORTADORA DE EJE CURVO
PROPER STRAIGHT SHAFT TRIMMER
ATTACHMENT OPERATING POSITION
ACCESSOIRE TAILLE-BORDURES À ARBRE DROIT
POSITION DE TRAVAIL
POSICIÓN CORRECTA PARA EL MANEJO DE ADITA-
MENTO PARA RECORTADORA DE EJE RECTO
A
A - 60° maximum (60° maximum, 60° máximo)
PROPER
PRUNER ATTACHMENT
OPERATING POSITION
ACCESSOIRE D’ÉLAGAGE
DROIT POSITION DE TRAVAIL
POSICIÓN CORRECTA
PARA EL MANEJO DE ADITAMENTO
PARA ACCESORIO PARA PODAR
Fig. 12

2 — English
Introduction....................................................................................................................................................................... 2
Introduction / Introducción
Important Safety Instructions ........................................................................................................................................3-4
Instructions importantes concernant la securite / Instrucciones de seguidad importantes
Symbols............................................................................................................................................................................ 5
Symboles / Símbolos
Features............................................................................................................................................................................ 6
Caractéristiques / Características
Assembly .......................................................................................................................................................................6-7
Assemblage / Armado
Operation.......................................................................................................................................................................7-8
Utilisation / Funcionamiento
Maintenance ..................................................................................................................................................................... 9
Entretien / Mantenimiento
Troubleshooting ................................................................................................................................................................ 9
Dépannage / Corrección de problemas
Warranty ......................................................................................................................................................................... 10
Garantie / Garantía
Parts Ordering and Service ...............................................................................................................................Back Page
Commande de pièces et réparation / Pedidos de piezas y servicio.......................................................... Page arrière / Pág. posterior
TABLE OF CONTENTS
TABLE DES MATIÈRES / ÍNDICE DE CONTENIDO
INTRODUCTION
INTRODUCTION / INTRODUCCIÓN
This product has many features for making its use more pleasant and enjoyable. Safety, performance, and dependability
have been given top priority in the design of this product making it easy to maintain and operate.
* * *
Ce produit offre de nombreuses fonctions destinées à rendre son utilisation plus plaisante et satisfaisante. Lors de la
conception de ce produit, l’accent a été mis sur la sécurité, les performances et la fiabilité, afin d’en faire un outil facile à
utiliser et à entretenir.
* * *
Este producto ofrece numerosas características para hacer más agradable y placentero su uso. En el diseño de este producto
se ha conferido prioridad a la seguridad, el desempeño y la fiabilidad, por lo cual se facilita su manejo y mantenimiento.

3 — English
WARNING!
When using electric gardening appliances, basic safety
precautions should always be followed to reduce the risk
of fire, electric shock and personal injury.
READ ALL INSTRUCTIONS
For safe operation, read and understand all instructions
before using this product. Follow all safety instructions.
Failure to follow all safety instructions listed below, can
result in serious personal injury.
Do not allow children or untrained individuals to use this
unit.
Check the work area before each use. Remove all objects
such as rocks, broken glass, nails, wire, or string which
can be thrown or become entangled in the machine.
Always wear eye protection with side shields marked to
comply with ANSI Z87.1. Following this rule will reduce
the risk of serious personal injury.
Use Safety Glasses – Always use face or dust mask if
operation is dusty.
Protect your lungs. Wear a face or dust mask if the op-
eration is dusty. Following this rule will reduce the risk of
serious personal injury.
Dress Properly – Use of rubber gloves and substantial
footwear is recommended when working outdoors. Wear
heavy, long pants, long sleeves, boots, and gloves. Do
not wear loose fitting clothing, short pants, sandals, or
go barefoot. Do not wear loose clothing or jewelry. They
can be caught in moving parts. Secure long hair above
shoulder level to prevent entanglement in moving parts.
Keep children away – Keep all bystanders, children, and
pets at least 50 ft. away.
Stayalert –Watch what youaredoing. Usecommonsense.
Do not operate this unit when you are tired, ill, upset, or
under the influence of alcohol, drugs, or medication.
Do not operate in poor lighting.
Keep all parts of your body away from any moving part.
Do not operate power tools in explosive atmospheres,
such as in the presence of flammable liquids, gases, or
dust. Power tools create sparks which may ignite the dust
or fumes.
AvoidDangerousEnvironments– Don’texpose appliance
to rain or wet conditions. Water entering an appliance will
increase the risk of electric shock.
Use Right Appliance – Do not use this product for any
job except that for which it is intended.
Don’t Force Appliance – It will do the job better and with
less likelihood of a risk of injury at the rate for which it
was designed.
IMPORTANT SAFETY INSTRUCTIONS
Do not operate the equipment while barefoot or when
wearing sandals or similar lightweight footwear. Wear
protective footwear that will protect your feet and improve
your footing on slippery surfaces.
Do not overreach – Keep firm footing and balance. Over-
reaching can result in loss of balance.
Avoid accidental starting – Be sure switch trigger is in
the locked or off position before inserting battery pack.
Carrying tools with your finger on the switch trigger or
inserting the battery pack into a tool with the switch on
invites accidents.
Do not use tool if switch trigger does not turn it on or off.
Any tool that cannot be controlled with the switch trigger
is dangerous and must be repaired.
Disconnect power head – Disconnect battery pack from
the appliance before storing, servicing, or changing ac-
cessories such as cutting line. Such preventive safety
measures reduce the risk of starting the tool accidentally.
Use only identical manufacturer’s replacement parts and
accessories. Use of any other parts may create a hazard
or cause product damage.
Maintain appliance with care –Replace string head if
cracked, chipped, or damaged in any way. Be sure the
string head is properly installed and securely fastened.
Failure to do so can cause serious injury. Follow instruc-
tions for lubrication and changing accessories. Inspect
chargercordperiodically and,ifdamaged, haveitreplaced.
Keeppower head handlesdry,clean, andfreefrom grease
and oil.
Check Damaged Parts – Before further use of the appli-
ance, a guard or other part that is damaged should be
carefullychecked todetermine that itwill operateproperly
and perform its function. Check for alignment of moving
parts, binding of moving parts, breakage of parts, mount-
ing and any other condition that may effect its operation.
A guard or other part that is damaged should be properly
repaired or replaced by an authorized service center un-
less indicated elsewhere in this manual.
Keep hands and feet away from cutting area.
Make sure all guards, straps, deflectors and handles are
properly and securely attached.
Use only the manufacturer’s replacement string in the
cutting head when using a string trimmer attachment.
Do not use any other cutting attachment, for example,
metal wire, rope, or the like. To install any other brand of
cutting head to the string trimmer attachment can result
in serious personal injury.
Never operate unit without the debris shield in place and
in good condition.
Maintain a firm grip on both handles while trimming. Keep
string head below waist level. Never cut with the string
head located over 30 in. or more above the ground.

4 — English
Use extra care when cleaning on stairs.
Remove or disconnect battery before servicing, cleaning
or removing material from the gardening appliance.
Use battery only with charger listed. For use with 40V
lithium-ion battery packs. See Tool/Appliance/Battery
Pack/Charger Correlation Supplement 988000-842.
Do not dispose of the batteries in a fire. The cell may
explode. Check with local codes for possible special
disposal instructions.
Donot open ormutilate thebatteries. Releasedelectrolyte
is corrosive and may cause damage to the eyes or skin.
It may be toxic if swallowed.
Do not place battery tools or their batteries near fire or
heat. This will reduce the risk of explosion and possibly
injury.
Batteries can explode in the presence of a source of
ignition, such as a pilot light. To reduce the risk of seri-
ous personal injury, never use any cordless product in
the presence of open flame. An exploded battery can
propel debris and chemicals. If exposed, flush with water
immediately.
Do not crush, drop or damage battery pack. Do not
use a battery pack or charger that has been dropped or
received a sharp blow. A damaged battery is subject to
explosion. Properly dispose of a dropped or damaged
battery immediately.
Exercise care in handling batteries in order not to short the
battery with conducting materials suchas rings, bracelets,
and keys. The battery or conductor may overheat and
cause burns.
Under extreme usage or temperature conditions, battery
leakage may occur. If liquid comes in contact with your
skin, wash immediately with soap and water, then neu-
tralize with lemon juice or vinegar. If liquid gets into your
eyes, flush them with clean water for at least 10 minutes,
then seek immediate medical attention. Following this
rule will reduce the risk of serious personal injury.
Save these instructions. Refer to them frequently and
use them to instruct others who may use this power tool.
If you loan someone this power tool, loan them these
instructions also.
Keep all parts of the body away from the saw chain. Do
not remove cut material or hold material to be cut when
blades are moving. Make sure the switch is off when
clearing jammed material. Saw chain continues to move
after the switch is turned off. A moment of inattention
while operating the extended-reach pruner may result in
serious personal injury.
Carry the extended-reach pruner by the handle with the
saw chain stopped. When transporting or storing the
extended-reach pruner, always fit the saw chain device
cover. Proper handling of the extended-reach pruner will
reduce possible personal injury from the saw chain.
Store idle appliances indoors - When not in use, power
head and attachments should be stored indoors in a dry,
locked place out of the reach of children.
Neveruse flailing devices,wireor ropeon anyattachment.
Inspect area to be cut. Remove objects (rocks, broken
glass, nails, wire, string, etc.) which can be thrown or
become entangled in cutting head.
Keep the air vents clean and free of debris to avoid over-
heating the motor. Clean after each use.
Stop the unit and disconnect the power source when not
in use. Carry the unit with the motor stopped.
Store out of the reach of children.
Do not hang unit so that the switch trigger is depressed.
Battery tools do not have to be plugged into an electrical
outlet; therefore, they are always in operating condition.
Be aware of possible hazards when not using your bat-
tery tool or when changing accessories. Following this
rule will reduce the risk of electric shock, fire, or serious
personal injury.
Do not charge battery tool in rain, or damp or wet location.
Following this rule will reduce the risk of electric shock.
Do not use battery-operated appliance in rain.
Do not grasp the exposed cutting blades or cutting edges
when picking up or holding the appliance.
Do not allow power head to be used as a toy. Close at-
tention is necessary when used by or near children.
Donot handlecharger, includingchargerplug,and charger
terminals with wet hands.
IMPORTANT SAFETY INSTRUCTIONS
ADDITIONAL SPECIFIC SAFETY RULES CAN BE FOUND
IN THE APPLICABLE ATTACHMENT’S OPERATOR’S MANUAL

5 — English
SYMBOLS
The following signal words and meanings are intended to explain the levels of risk associated with this product.
SYMBOL SIGNAL MEANING
DANGER: Indicates a hazardous situation, which, if not avoided, will result in death or
serious injury.
WARNING: Indicates a hazardous situation, which, if not avoided, could result in death or
serious injury.
CAUTION: Indicates a hazardous situation, that, if not avoided, may result in minor or
moderate injury.
NOTICE: (Without Safety Alert Symbol) Indicates information considered important, but
not related to a potential injury (e.g. messages relating to property damage).
Some of the following symbols may be used on this product. Please study them and learn their meaning. Proper
interpretation of these symbols will allow you to operate the product better and safer.
SYMBOL NAME DESIGNATION/EXPLANATION
Safety Alert Indicates a potential personal injury hazard.
Read Operator’s
Manual
To reduce the risk of injury, user must read and understand operator’s
manual before using this product.
Eye Protection Always wear eye protection with side shields marked to comply
with ANSI Z87.1.
Wet Conditions Alert Do not expose to rain or use in damp locations.
Keep Bystanders
Away Keep all bystanders at least 50 ft. away.
Ricochet Thrown objects can ricochet and result in personal injury or property
damage.
No Blade Do not install or use any type of blade on a product displaying this
symbol.
Recycle Symbol
This product uses lithium-ion (Li-ion) batteries. Local, state, or federal
laws may prohibit disposal of batteries in ordinary trash. Consult your
local waste authority for information regarding available recycling and/
or disposal options.
Direct Current Type or a characteristic of current
n
o
No Load Speed Rotational speed, at no load
.../min Per Minute Revolutions, strokes, surface speed, orbits etc., per minute
V Volts Voltage
Hz Hertz Frequency (cycles per second)
min Minutes Time

6 — English
FEATURES
KNOW YOUR POWER HEAD
See Figure 1.
The safe use of this product requires an understanding of
the information on the tool and in this operator’s manual as
well as a knowledge of the project you are attempting. Before
use of this product, familiarize yourself with all operating
features and safety rules.
ADJUSTABLE FRONT HANDLE
The front handle assembly can be adjusted for ease of
operation and to help prevent loss of control.
HANDLE OVERMOLD
Handle overmold provides added user comfort.
SPEED SWITCH
This tool has a speed selector that allows the operator to
choose between and HI and LOW speeds. Using low speed
duringoperation canhelp extendbattery run time,while using
high speed will improve power and performance.
TRIGGER LOCK-OUT
The trigger lock-out prevents accidental starting.
VARIABLE SPEED SWITCH TRIGGER
This tool has a variable speed switch that delivers higher
speed with increased trigger pressure. Speed is controlled
by the amount of switch trigger depression.
ASSEMBLY
UNPACKING
This product requires assembly.
Carefully remove the product and any accessories from
the box. Make sure that all items listed in the packing list
are included.
WARNING:
Do not use this product if any parts on the Packing List
are already assembled to your product when you unpack
it. Parts on this list are not assembled to the product by
the manufacturer and require customer installation. Use
of a product that may have been improperly assembled
could result in serious personal injury.
Inspect the product carefully to make sure no breakage
or damage occurred during shipping.
Do not discard the packing material until you have
carefully inspected and satisfactorily operated the
product.
If any parts are damaged or missing, please call
1-800-860-4050 for assistance.
PACKING LIST
Power Head
Front Handle
Operator’s Manual
WARNING:
If any parts are damaged or missing do not operate this
product until the parts are replaced. Use of this product
with damaged or missing parts could result in serious
personal injury.
WARNING:
Do not attempt to modify this product or create
accessories not recommended for use with this product.
Any such alteration or modification is misuse and could
result in a hazardous condition leading to possible serious
personal injury.
WARNING:
To prevent accidental starting that could cause serious
personal injury, always remove the battery pack from the
product when assembling parts.
INSTALLING AN ATTACHMENT TO THE
POWER HEAD
See Figure 2.
WARNING:
Read and understand entire Operator’s Manual for each
optional attachment used on this power head and follow
all warnings and instructions. Failure to follow all instruc-
tions could result in electric shock, fire and/or serious
personal injury.
WARNING:
This 40 V power head is designed to be used only with the
attachment models that are specified in this Operator’s
Manual. It is not designed to be used with brush cutters
or other attachment models. Use of other attachments
could cause serious personal injuries or property damage.

7 — English
NOTE: If the button does not release completely in the
positioning hole, the shafts are not locked into place.
Slightly rotate from side to side until the button is locked
into place.
Tighten the knob securely.
WARNING:
Be certain the knob is fully tightened before operating
equipment; check it periodically for tightness during use
to avoid serious personal injury.
REMOVING THE ATTACHMENT FROM THE
POWER HEAD
Stop the motor and remove the battery pack.
Loosen the knob.
Push in the button and twist the shafts to remove and
separate ends.
ATTACHING THE FRONT HANDLE
See Figure 3.
Loosen and remove the wing bolt and washer from the
handle.
Install the handle on the power head shaft in the area
indicated by the illustration.
Adjust handle up or down, if necessary, to desired
operating position.
Reinstall the washer and wing bolt. Tighten wing bolt to
secure.
ASSEMBLY
WARNING:
Never install, remove, or adjust any attachment while
power head is running. Failure to stop the motor can
cause serious personal injury. Never operate power head
without an attachment.
This 40 V power head may be used with only the following
Ryobi Expand-It attachments:
RY15518, RYEDG11, and RYEDG12 Edgers
RY15519, RYBLW22, and RYAXA22 Blowers
RY15523, RY15523A and RYSST44 Straight Shaft String
Trimmers
RY15525 and RYCST55 Curved Shaft String Trimmers
RY15550 and RYTIL66 Cultivators
RY15520 and RYPRN33 Pruners
RYSNW00 Snow Thrower
RYSWP25 Sweeper
The attachment connects to the power head by means of
a coupler device.
Stop the motor and remove the battery pack.
Loosen the knob on the coupler of the power head shaft
and remove the end cap from the attachment.
Push in the button located on the attachment shaft. Align
thebutton withtheguide recesson thepower headcoupler
and slide the two shafts together. Rotate the attachment
shaft until the button locks into the positioning hole.
OPERATION
WARNING:
Read and understand entire Operator’s Manual for each
optional attachment used on this power head and follow
all warnings and instructions. Failure to follow all instruc-
tions could result in electric shock, fire and/or serious
personal injury.
WARNING:
Do not allow familiarity with products to make you care-
less. Remember that a careless fraction of a second is
sufficient to inflict serious injury.
WARNING:
Always wear eye protection with side shields marked to
comply with ANSI Z87.1. Hearing and/or head protection
may also be required depending on the type of attach-
ment used and as prescribed in the attachment’s Opera-
tor’s Manual. Failure to do so could result in objects being
thrown into your eyes and other possible serious injuries.
WARNING:
Do not use any attachments or accessories not recom-
mended by the manufacturer of this product. The use of
attachments or accessories not recommended can result
in serious personal injury.

8 — English
ADJUSTING THE FRONT HANDLE
See Figure 5.
The angle of the front handle can be adjusted 180°.
Remove the battery pack.
Set the power head on a flat surface and turn the knob
counterclockwise to loosen the handle.
Adjust the handle as desired.
Turn the knob clockwise until the handle is securely
tightened before reinstalling the battery pack.
STARTING/STOPPING THE POWER HEAD
See Figure 6.
To start:

Select the desired operating speed (HI or LOW).

Press and hold the trigger lock-out.

Depress the switch trigger.
To stop:

Release the switch trigger to stop the power head.

Upon release of the switch trigger, the trigger lock-out
will automatically reset to the locked position.
OPERATING THE POWER HEAD
See Figures 7 - 12.
Hold the power head with your right hand on the rear handle
and your left hand on the front handle. Keep a firm grip with
both hands while in operation. Power head should be held at
a comfortable position with the rear handle about hip height.
Always operate power head with switch trigger completely
depressed. If debris becomes wrapped around the
attachment, RELEASE THE SWITCH TRIGGER, remove the
battery pack, and remove the debris.
WARNING:
Always hold the power head away from the body keeping
clearance between the body and the tool. Any contact
with an attachment cutting head can result in burns and/
or other serious personal injury.
WARNING:
Extreme care must be taken when using a blade attach-
ment to ensure safe operation. Read the safety informa-
tion for safe operation when using a blade attachment
and refer to the safety rules and instructions in your at-
tachment manual. Never use a brush cutter attachment
with this power head. Improper operation of a blade or
any attachment could result in serious injury.
NOTICE:
Before each use, inspect the entire product for damaged,
missing, or loose parts such as screws, nuts, bolts, caps,
etc. Tighten securely all fasteners and caps and do not
operate this product until all missing or damaged parts
are replaced. Please contact customer service or a quali-
fied service center for assistance.
WARNING:
Always remove battery pack from your tool when you are
assembling parts, making adjustments, cleaning, or when
not in use. Removing battery pack will prevent accidental
starting that could cause serious personal injury.
INSTALLING/REMOVING BATTERY PACK
See Figure 4.
To install battery pack:
Place the battery pack in the power head. Align raised
ribs on battery pack with grooves in the power head’s
battery port.
WARNING:
Make sure the latch on the bottom of the battery pack
snaps in place and the battery pack is fully seated and
secure in the power head battery port before beginning
operation. Failure to securely seat the battery pack could
cause the battery pack to fall out, resulting in serious
personal injury.
To remove battery pack:
Press and hold the battery latch button at the bottom of
the battery pack.
Remove battery pack from the power head.
For complete charging instructions, refer to the Operator’s
Manuals for your RYOBI battery pack and charger models.
WARNING:
To avoid serious personal injury, always remove the bat-
tery pack and keep hands clear of the trigger lock-out
when carrying or transporting the tool.
OPERATION

9 — English
WARNING:
To avoid serious personal injury, always remove the bat-
tery pack from the tool when cleaning or performing any
maintenance.
WARNING:
Always wear eye protection with side shields marked to
comply with ANSI Z87.1. Hearing and/or head protection
may also be required depending on the type of attach-
ment used and as prescribed in the attachment’s Opera-
tor’s Manual. Failure to do so could result in objects being
thrown into your eyes and other possible serious injuries.
WARNING:
When servicing, use only identical replacement parts.
Use of any other parts can create a hazard or cause
product damage.
NOTICE:
Periodically inspect the entire product for damaged,
missing, or loose parts such as screws, nuts, bolts, caps,
etc. Tighten securely all fasteners and caps and do not
operate this product until all missing or damaged parts
are replaced. Please contact customer service or a quali-
fied service center for assistance.
MAINTENANCE
GENERAL MAINTENANCE
Avoid using solvents when cleaning plastic parts. Most
plastics are susceptible to damage from various types of
commercial solvents and may be damaged by their use. Use
clean cloths to remove dirt, dust, oil, grease, etc.
WARNING:
Do not at any time let brake fluids, gasoline, petroleum-
based products, penetrating oils, etc., come in contact
with plastic parts. Chemicals can damage, weaken or
destroy plastic which can result in serious personal injury.
CLEANING THE POWER HEAD
Stop the motor and remove the battery pack.
Clean dirt and debris from the power head using a damp
cloth with a mild detergent.
NOTICE:
Do not use any strong detergents on the plastic housing
or the handle. They can be damaged by certain aromatic
oils such as pine and lemon, and by solvents such as
kerosene.
STORING THE POWER HEAD
Remove the battery pack from the power head before
storing.
Clean all foreign material from the power head.
Store it in a place that is inaccessible to children.
Keep away from corrosive agents such as garden
chemicals and de-icing salts.
TROUBLESHOOTING
PROBLEM POSSIBLE CAUSE SOLUTION
Motor fails to start when switch
trigger is depressed.
Battery is not secure.
Battery is not charged.
To secure the battery pack, make sure the latch on the
bottom of the battery pack is snapped into place.
Charge the battery pack according to the instructions
included with your model.

10 — English
LIMITED WARRANTY STATEMENT
Techtronic Industries North America, Inc., warrants to the
original retail purchaser that this RYOBI™brand outdoor
product is free from defect in material and workmanship
and agrees to repair or replace, at Techtronic Industries
North America, Inc.’s, discretion, any defective product
free of charge within these time periods from the date of
purchase.
Five years if the product is used for personal, family or
household use;
90 days, if used for any other purpose, such as
commercial or rental.
This warranty extends to the original retail purchaser only
and commences on the date of the original retail purchase.
Any part of this product found in the reasonable judgment
of Techtronic Industries North America, Inc. to be defective
in material or workmanship will be repaired or replaced
without charge for parts and labor by an authorized service
center for RYOBI™brand outdoor products (Authorized
Ryobi Service Center).
Theproduct,including any defective part, mustbe returned
to an authorized Ryobi service center within the warranty
period.The expense ofdelivering the product tothe service
center for warranty work and the expense of returning it
back to the owner after repair or replacement will be paid
by the owner. Techtronic Industries North America, Inc.’s,
responsibility in respect to claims is limited to making the
required repairs or replacements and no claim of breach
of warranty shall be cause for cancellation or rescission
of the contract of sale of any RYOBI™brand outdoor
product. Proof of purchase will be required by the dealer
to substantiate any warranty claim. All warranty work must
be performed by an authorized service dealer.
This warranty is limited to ninety (90) days from the date
of original retail purchase for any RYOBI™brand outdoor
product that is used for rental or commercial purposes, or
any other income-producing purpose.
This warranty does not cover any product that has been
subject to misuse, neglect, negligence, or accident, or that
has been operated in any way contrary to the operating
instructions as specified in this operator’s manual. This
warranty does not apply to any damage to the product that
is the result of improper maintenance or to any product
that has been altered or modified. The warranty does not
extend to repairs made necessary by normal wear or by the
use of parts or accessories which are either incompatible
with the RYOBI™brand outdoor product or adversely affect
its operation, performance, or durability. In addition, this
warranty does not cover:
A. Tune-ups – Spark Plugs, Carburetor, Carburetor
Adjustments, Ignition, Filters
B. Wear items – Bump Knobs, Outer Spools, Cutting
Lines, Inner Reels, Starter Pulleys, Starter Ropes, Drive
Belts, Tines, Felt Washers, Hitch Pins, Mulching Blades,
Blower Fans, Blower and Vacuum Tubes, Vacuum Bag
and Straps, Guide Bars, Saw Chains
TechtronicIndustries NorthAmerica, Inc., reserves theright
to change or improve the design of any RYOBI™brand
outdoorproductwithout assumingany obligation tomodify
any product previously manufactured.
ALL IMPLIED WARRANTIES ARE LIMITED IN DURATION
TO THE STATED WARRANTY PERIOD. ACCORDINGLY,
ANY SUCH IMPLIED WARRANTIES INCLUDING
MERCHANTABILITY, FITNESS FOR A PARTICULAR
PURPOSE, OR OTHERWISE, ARE DISCLAIMED IN
THEIR ENTIRETY AFTER THE EXPIRATION OF THE
APPROPRIATE FIVE-YEAR OR NINETY-DAY WARRANTY
PERIOD. TECHTRONIC INDUSTRIES NORTH AMERICA,
INC.’S, OBLIGATION UNDER THIS WARRANTY IS
STRICTLY AND EXCLUSIVELY LIMITED TO THE
REPAIR OR REPLACEMENT OF DEFECTIVE PARTS
AND TECHTRONIC INDUSTRIES NORTH AMERICA,
INC., DOES NOT ASSUME OR AUTHORIZE ANYONE
TO ASSUME FOR THEM ANY OTHER OBLIGATION.
SOME STATES DO NOT ALLOW LIMITATIONS ON HOW
LONG AN IMPLIED WARRANTY LASTS, SO THE ABOVE
LIMITATION MAY NOT APPLY TO YOU. TECHTRONIC
INDUSTRIES NORTH AMERICA, INC., ASSUMES NO
RESPONSIBILITY FOR INCIDENTAL, CONSEQUENTIAL,
OR OTHER DAMAGES INCLUDING, BUT NOT LIMITED
TO, EXPENSE OF RETURNING THE PRODUCT TO AN
AUTHORIZED RYOBI SERVICE CENTER AND EXPENSE
OF DELIVERING IT BACK TO THE OWNER, MECHANIC’S
TRAVEL TIME, TELEPHONE OR TELEGRAM CHARGES,
RENTAL OF A LIKE PRODUCT DURING THE TIME
WARRANTY SERVICE IS BEING PERFORMED, TRAVEL,
LOSS OR DAMAGE TO PERSONAL PROPERTY, LOSS
OF REVENUE, LOSS OF USE OF THE PRODUCT, LOSS
OF TIME, OR INCONVENIENCE. SOME STATES DO NOT
ALLOWTHE EXCLUSIONORLIMITATIONOF INCIDENTAL
OR CONSEQUENTIAL DAMAGES, SO THE ABOVE
LIMITATION OR EXCLUSION MAY NOT APPLY TO YOU.
This warranty gives you specific legal rights, and you may
also have other rights which vary from state to state.
Thiswarranty appliesto allRYOBI™brand outdoorproducts
manufacturedby orfor TechtronicIndustries NorthAmerica,
Inc., and sold in the United States and Canada.
To locate your nearest Authorized Ryobi Service Center,
dial 1-800-860-4050.
WARRANTY

3 — Français
AVERTISSEMENT !
Lors de l’utilisation d’outils de jardinage, toujours suivre
les consignes de sécurité de base pour éviter les risques
d’incendie, d’électrocution et de blessures.
LIRE TOUTES LES INSTRUCTIONS
Pour travailler en toute sécurité, lire et veiller à bien
comprendretoutes lesinstructionsavant d’utiliserce produit.
Respecter toutes les instructions de sécurité. Le non respect
des instructions de sécurité ci-dessous peut entraîner des
blessures graves.
Ne pas laisser des enfants ou personnes n’ayant pas reçu
une formation adéquate utiliser cet produit.
Déblayer la zone de travail avant chaque utilisation. La
débarrasser de tous les objets tels que cailloux, verre brisé,
clous, fils métalliques, cordes, etc. risquant d’être projetés
ou de se prendre dans la ligne de coupe ou la lame.
Toujours porter une protection oculaire avec écrans latéraux
certifiée conforme à la norme ANSI Z87.1. Le respect de
cette règle réduira les risques de blessures graves.
Utiliser les lunettes de sûreté —Toujours la visage d’usage
ou le masque de poussière si l’opération est poussiéreuse.
Protectionrespiratoire.Porter unmasquefacialou unmasque
antipoussière si le travail produit de la poussière. Le respect
de cette consigne réduira les risques de blessures graves.
Porterdesvêtementsappropriés—Onrecommanded’utiliser
des gants de caoutchouc et des chaussures solides pour le
travail à l’extérieur.Porter des pantalons longs, manches
longue, des chaussures et des gants épais. Ne pas porter
de vêtements amples, bijoux, shorts, sandales et ne pas
travailler pieds nus. Ils peuvent être pris dans les parties en
mouvement. Attacher les cheveux longs pour les maintenir
au-dessus des épaules, afin qu’ils ne se prennent pas dans
les pièces en mouvement.
Tenir les enfants éloignés —Ranger les appareils qui ne sont
pas utilisés —Garder les badauds, enfants et animaux à une
distance de 15 m (50 pi) minimum.
Rester alerte — Se concentrer sur son travail. Faire preuve
de bon sens. Ne pas utiliser ce taille-bordures en état de
fatigue, si l’on est souffrant, si vous êtes bouleversé, ou sous
l’influence de l’alcool, de drogues ou de médicaments.
Ne pas travailler sous un éclairage insuffisant.
Garder toutes les parties du corps à l’écart des pièces en
mouvement.
Ne pas utiliser d’outils électriques dans des atmosphères
explosives, par exemple en présence de liquides, gaz ou
poussières inflammables. Les outils électriques produisent
des étincelles risquant d’enflammer les poussières ou
vapeurs.
Éviter les environnements dangereux — Ne pas exposer le
appareil à la pluie ou l’humidité. La pénétration d’eau dans
ces outils accroît le risque de choc électrique.
Utiliser les appareils appropriés — Ne pas utiliser l’outil pour
une tâche pour laquelle il n’est pas conçu.
Ne pas forcer appareil — Un produit approprié exécutera le
travail mieux et de façon moins dangereuse s’il fonctionne
dans les limites prévues.
Ne pas faire fonctionner l’équipement pied-nu ou en portant
des sandales ou des chaussures légères similaires. Porter
des chaussures de protection qui protègent vos pieds et
améliorent votre équilibre sur des surfaces glissantes.
Ne pas exagérer en se courbant ou en s’étirant. Se tenir bien
campé et en équilibre. Cette façon de travailler pourrait vous
faire perdre l’équilibre.
Éviter les démarrages accidentels. S’assurer que la gâchette
est verrouillée en position d’arrêt avant d’insérer le bloc piles.
Le transport d’outils avec le doigt sur le commutateur ou
l’insertion du bloc piles avec le commutateur en position de
marche est une invite aux accidents.
Ne pas utiliser l’produit si le commutateur ne permet pas
de le mettre en marche et de l’arrêter. Tout produit qui ne
peut pas être contrôlé par son commutateur est dangereux
et doit être réparé.
Débrancher le bloc moteur — Débrancher le bloc-piles
de l’appareil avant de le ranger, d’effectuer l’entretien ou
changer d’accessoire comme le fil de coupe. Ces mesures
de sécurité réduisent les risques de démarrage accidentel
de l’outil.
Utiliser exclusivement des pièces de rechange et accessoire
d’origine. L’usage de toute autre pièce pourrait créer une
situation dangereuse ou endommager l’produit.
Entretenir soigneusement l’appareil — Si la tête de coupe
est fendue, brisée ou endommagée de quelque façon que ce
soit, la remplacer. S’assurer que la tête de coupe ou la lame
est correctement installée et solidement assujettie. S’il ne le
sont pas, l’opérateur court des risques de blessures graves.
Suivre les instructions pour la lubrification et le changement
d’accessoires. Vérifier régulièrement le cordon du chargeur.
S’ilest endommagé,il doitêtreremplacé.Garderle poignées
de la bloc moteur secs, propres et exempts d’huile ou de
graisse.
Vérifier l’état des pièces — Avant d’utiliser l’appareil de
nouveauexaminer soigneusement lespièces et dispositifsde
protectionqui semblentendommagés afin dedéterminers’ils
fonctionnent correctement et s’ils remplissent les fonctions
prévues. Vérifier l’alignement des pièces mobiles, s’assurer
qu’aucunepiècen’estbloquée ou cassée, vérifierla fixationde
chaquepièce ets’assurerqu’aucun autreproblèmene risque
d’affecter le bon fonctionnement de l’outil. La réparation
ou le remplacement du dispositif de protection ou de toute
autre pièce doivent être confiés à un centre de réparations
autorisé, sauf indication contraire dans le présent manuel.
Éloigner les mains et les pieds de la zone de coupe.
S’assurer que tous les dispositifs de protection, déflecteurs
d’herbeetpoignées sont correctementinstalléset solidement
assujettis.
Utiliser exclusivement des lignes de coupe d’origine si l’on
d’utiliser l’accessoire taille-bordures. Ne pas utiliser un autre
accessoire de coupe, tel que fil métallique, corde, ou autre.
L’utilisation d’une tête de coupe d’autre marque sur cette
tondeuse à fouet peut entraîner des blessures graves.
INSTRUCTIONS IMPORTANTES CONCERNANT LA SÉCURITÉ

4 — Français
S’assurer que l’appareil n’est pas utilisé comme un jouet.
Une surveillance étroite est impérative lorsqu’il est utilisé
par des enfants ou à leur proximité.
Ne pas manipuler le chargeur, la fiche du chargeur et les
bornes du chargeur avec des mains humides.
Redoublerdeprudence lors del’utilisation dansdesescaliers.
Retirer ou débrancher la pile avant l’entretien ou le nettoyage
de l’produit de jardin ou avant d’en retirer des matériaux.
Pour utiliser l’appareil avec des piles au lithium-ion de 40 V.
Voir « Consignes de sécurité relatives à l’outil, appareil, à la
pile et au chargeur supplément » 988000-842.
Ne pas jeter les piles au feu. La cellule peut exploser. Vérifier
les codes locaux pour connaître toute instruction spéciale
relative à l’élimination des piles.
Ne pas altérer le bloc piles. L’électrolyte est un produit
corrosif pouvant causer des lésions cutanées ou oculaires.
Il peut être toxique en cas d’ingestion.
Ne pas placer les outils électriques sans fil ou leurs piles
à proximité de flammes ou d’une source de chaleur. Ceci
réduira les risques d’explosion et de blessures.
Les piles peuvent exploser en présence d’une source
d’allumage,telle qu’uneveilleuse. Pour réduireles risques de
blessures graves, ne jamais utiliser un appareil sans fil, quel
qu’il soit, en présence d’une flamme vive. En explosant, une
pile peut projeter des débris et des produits chimiques. En
cas d’exposition, rincer immédiatement les parties atteintes
avec de l’eau.
Ne pas écraser, faire tomber ou endommager le bloc piles.
Ne jamais utiliser un bloc piles ou un chargeur qui est tombé,
a été écrasé, a reçu un choc violent ou a été endommagé
de quelque façon que ce soit. Une pile endommagée risque
d’exploser.Éliminerimmédiatement toute pileendommagée,
selon une méthode appropriée.
Manipuler les piles avec soin pour éviter des courts circuits
avec des objets conducteurs comme des anneaux, des
bracelets et des clés. La pile ou l’objet conducteur peuvent
surchauffer et causer des brûlures.
Si l’produit est utilisé de façon intensive ou sous des
températures extrêmes, des fuites de pile peuvent se
produire. En cas de contact du liquide avec la peau, rincez
immédiatement la partie atteinte avec de l’eau savonneuse,
puis neutralisez avec du jus de citron ou du vinaigre. En
cas d’éclaboussure dans les yeux, rincez-les à l’eau fraîche
pendantaumoins 10 minutes,puiscontactezimmédiatement
un médecin. Le respect de cette consigne réduira les risques
de blessures graves.
Conserver ces instructions. Les consulter fréquemment et
les utiliser pour instruire les autres utilisateurs éventuels.
Si cet produit est prêté, il doit être accompagné de ces
instructions.
Ne jamais utiliser l’produit si le protecteur n’est pas en place
et en bon état.
Tenir fermement les deux poignées pendant le travail. Tenir
la tête de coupe au-dessous du niveau de la taille. Ne jamais
tailler avec la tête de coupe à plus de 762 mm (30 po) du
sol.
Éloigner toute partie du corps des chaîne de scie. Ne retirer
les matériaux coincés ou suspendus ou de les tenir lorsque
les lames sont en mouvement. S’assurer que l’interrupteur
est à la position OFF (éteint) lorsque l’on déloge les débris
de matériaux. La scie à chaîne continue de bouger après que
l’interrupteur est éteint. Un moment d’inattention pendant
l’utilisationdel’élagueur à portéeprolongéepeut occasionner
une blessure grave.
Transporter l’élagueur à portée prolongée par la poignée, la
scie à chaîne éteinte. Lors du transport ou du rangement de
l’élagueur à portée prolongée, toujours installer le protecteur
de scie à chaîne. Une bonne manutention de l’élagueur à
portée prolongée réduit les risques de blessures graves
pouvant être causées par la scie à chaîne.
Entreposer les outils à l’intérieur — Quand pas dans l’usage,
bloc moteur et l’accessoires devrait être emmagasiné à la
maison dans un sec, fermé à clef la remiser dans un endroit
inaccessible aux enfants.
Ne jamais utiliser de dispositifs à fléau, fil et cordes sur une
tout accessoire.
Examiner la surface à tondre. Retirer tous les objets (roches,
verrebrisé,clous, câble,cordeetc.) quipeuvent êtreprojetés
dansles airsou qui peuvent s’emmêler dansla têtede coupe.
S’assurer que les évents d’aération sont propres et exempts
de débris afin d’éviter que le moteur ne surchauffe. Les
nettoyer après chaque utilisation.
Arrêter l’produit et le débrancher de la source d’alimentation
lorsqu’il n’est pas utilisé. Attendre l’arrêt complet du moteur
avant de déplacer l’produit.
Ranger l’produit en s’assurant qu’il est débranché et qu’il
est hors de la portée des enfants.
Ne pas suspendre l’produit d’une façon qui enclencherait
la gâchette.
Les outils fonctionnant sur piles n’ayant pas besoin d’être
branchés sur une prise de courant, ils sont toujours en état
de fonctionnement. Tenir compte des dangers possibles
lorsque l’produit n’est pas en usage et lors du remplacement
des piles. Le respect de cette consigne réduira les risques
d’incendie, de choc électrique et de blessures graves.
Ne pas recharger un produit fonctionnant sur piles dans un
endroit la pluie ou humide ou mouillé. Le respect de cette
règle réduira les risques de choc électrique.
Ne pas utiliser un appareil alimenté par pile sous la pluie.
Nepas souleverou tenir l’outil par leslames oules tranchants
exposés.
INSTRUCTIONS IMPORTANTES CONCERNANT LA SÉCURITÉ
CONSULTER LE MANUEL D’UTILISATION DE L’ACCESSOIRE EN QUESTION AFIN
DE PRENDRE CONNAISSANCE DES RÈGLES DE SÉCURITÉ SUPPLÉMENTAIRES

5 — Français
Certains des symboles ci-dessous peuvent être utilisés sur produit. Veiller à les étudier et à apprendre leur signification.
Une interprétation correcte de ces symboles permettra d’utiliser produit plus efficacement et de réduire les risques.
SYMBOLE NOM DÉSIGNATION / EXPLICATION
Symbole d’alerte de
sécurité Indique un risque de blessure potentiel.
Lire manuel
d’utilisation
Pour réduire les risques de blessures, l’utilisateur doit lire et veiller à bien
comprendre le manuel d’utilisation avant d’utiliser ce produit.
Protection oculaire Toujours porter une protection oculaire avec écrans latéraux certifiée
conforme à la norme ANSI Z87.1.
Avertissement
concernant l’humidité Ne pas exposer à la pluie ou l’humidité.
Ne laisser personne
s’approcher Garder les badauds à une distance de 15 m (50 pi) minimum.
Danger de ricochet Ne pas utiliser le coupe-bourdures sans le protecteur. Rester éloigné de
la tête de coupe rotative.
Ne pas utiliser de
lame Ne jamais utiliser une lame quelconque sur un outil portant ce symbole.
Symbole de recyclage
Ce produit utilise les piles de lithium-ion (Li-ion). Les réglementations locales
ou gouvernementales peuvent interdire de jeter les piles dans les ordures
ménagères. Consulter les autorités locales compétentes pour les options
de recyclage et/ou l’élimination.
Courant continu Type ou caractéristique du courant
n
o
Vitesse à vide Vitesse de rotation à vide
.../min Par minute Tours, coups, vitesse périphérique, orbites, etc., par minute
V Volts Tension
Hz Hertz Fréquence (cycles par seconde)
min Minutes Temps
SYMBOLES
Les termes de mise en garde suivants et leur signification ont pour but d’expliquer le degré de risques associé à
l’utilisation de ce produit.
SYMBOLE SIGNAL SIGNIFICATION
DANGER : Indique une situation dangereuse qui, si elle n’est pas évitée, aura pour
conséquences des blessures graves ou mortelles.
AVERTISSEMENT : Indique une situation dangereuse qui, si elle n’est pas évitée, pourrait
entraîner des blessures graves ou mortelles.
ATTENTION : Indique une situation dangereuse qui, si elle n’est pas évitée, pourraît
entraîner des blessures légères ou de gravité modérée.
AVIS :
(Sans symbole d’alerte de sécurité) Indique les informations jugées
importantes sans toutefois représenter un risque de blessure (ex. :
messages concernant les dommages matériels).

6 — Français
DÉBALLAGE
Ce produit nécessite un assemblage.
Avec précaution, sortir l’produit et les accessoires de la
boîte. S’assurer que toutes les pièces figurant sur la liste
de contrôle sont incluses.
AVERTISSEMENT :
Ne pas utiliser le produit si, en le déballant, vous
constatez que des éléments figurant dans la Liste de
contrôle d’expédition sont déjà assemblés. Certaines
pièces figurant sur cette liste n’ont pas été assemblées
par le fabricant et exigent une installation. Le fait d’utiliser
un produit qui a été assemblé de façon inadéquate peut
entraîner des blessures.
Examiner soigneusement l’produit pour s’assurer que
rien n’a été brisé ou endommagé en cours de transport.
Ne pas jeter les matériaux d’emballage avant d’avoir
soigneusement examiné l’produit et avoir vérifié qu’il
fonctionne correctement.
Si des pièces manquent ou sont endommagées, appeler
le 1-800-860-4050.
LISTE DE CONTRÔLE D’EXPÉDITION
Bloc moteur
Poignée avant
Manuel d’utilisation
VEILLER À BIEN CONNAÎTRE LA BLOC
MOTEUR
Voir la figure 1.
L’utilisation sûre de ce produit exige une compréhension
des renseignements figurant sur l’produit et contenus dans
le manuel d’utilisation, ainsi qu’une bonne connaissance du
projet entrepris. Avant d’utiliser ce produit, se familiariser
avec toutes ses caractéristiques et règles de sécurité.
POIGNÉE AVANT RÉGLABLE
L’ensemble poignée avant peut être réglé pour faciliter
l’utilisation et prévenir les pertes de contrôle.
SURMOULAGE POIGNÉE
Le surmoulage poignée procure un confort d’utilisation plus
grand.
INTERRUPTEUR DE VITESSE
Cet outil est équipé d’un sélecteur de vitesse permettant à
l’opérateur de choisir entre une vitesse élevée ou basse. Une
vitesse basse lors de l’opération peut aider à prolonger la
durée de vie de la pile alors que la vitesse élevée améliorera
la puissance et la performance.
GÂCHETTE AVEC VERROU
Legâchette avecverrouprévient lesdémarrages accidentels.
GÂCHETTE DE COMMANDE DE VITESSE
VARIABLE
Cet outil est doté d’une gâchette de commande de vitesse
sensibleà la pression.Lavitesse est contrôléepar lapression
exercée sur la gâchette.
ASSEMBLAGE
AVERTISSEMENT :
Si des pièces manquent ou sont endommagées, ne pas
utiliser cet produit avant qu’elles aient été remplacées.
Le non-respect de cet avertissement pourrait entraîner
des blessures graves.
AVERTISSEMENT :
Ne pas essayer de modifier cet produit ou de créer
des accessoires non recommandés pour l’produit. De
telles altérations ou modifications sont considérées
comme un usage abusif et peuvent créer des conditions
dangereuses, risquant d’entraîner des blessures graves.
AVERTISSEMENT :
Toujours retirer le bloc-piles du produit ou le débrancher
de l’alimentation électrique lors de l’assemblage des
pièces pour prévenir le démarrage accidentel pouvant
causer des blessures graves.
INSTALLATION DE L’ACCESSOIRE DU BLOC
MOTEUR
Voir la figure 2.
AVERTISSEMENT :
Lire et veiller à bien comprendre tout le manuel
d’utilisation de chaque accessoire facultatif employé avec
l’ensemble moteur et respecter tous les avertissements
et toutes les instructions. Le non-respect de l’ensemble
des instructions peut entraîner une décharge électrique,
un incendie et des blessures graves.
CARACTÉRISTIQUES

7 — Français
AVERTISSEMENT :
Lire et veiller à bien comprendre tout le manuel
d’utilisation de chaque accessoire facultatif employé avec
l’ensemble moteur et respecter tous les avertissements
et toutes les instructions. Le non-respect de l’ensemble
des instructions peut entraîner une décharge électrique,
un incendie et des blessures graves.
AVERTISSEMENT :
Ne pas laisser la familiarité avec l’produit faire oublier la
prudence. Ne pas oublier qu’une fraction de seconde
d’inattention peut entraîner des blessures graves.
ASSEMBLAGE
Appuyer sur le bouton se trouvant sur l’arbre de
l’accessoire. Aligner le bouton sur la rainure guide du bloc
moteur et emboîter les deux arbres. Tourner l’arbre de
l’accessoire jusqu’à ce que le bouton s’enclenche dans
le trou de positionnement.
NOTE : Si le bouton ne s’engage pas complètement dans
letroude positionnement,lestubes nesont passolidement
maintenus l’un dans l’autre. Tourner légèrement les tube
dans les deux sens jusqu’à ce que le bouton s’engage
complètement.
Serrer le bouton fermement.
AVERTISSEMENT :
S’assurer que le bouton est bien serré avant d’utiliser
l’outil et le vérifier de temps à autre pour éviter le risque
de blessures graves.
RETRAIT DE L’ACCESSOIRE DU BLOC
MOTEUR
Arrêter le moteur et débrancher le fil de la bougie.
Desserrer le bouton.
Enfoncer le bouton et tourner les tubes pour les séparer.
INSTALLATION DE LA POIGNÉE AVANT
Voir la figure 3.
Desserrer et retirer le boulon à oreilles et rondelle de la
poignée.
Installerlapoignée surl’arbredubloc moteurdansl’espace
indiqué sur la figure.
Ajuster la poignée vers le hautou vers le bas, si nécessaire,
à la position d’opération désirée.
Réinstaller le rondelle et le boulon à oreilles. Serrer le
boulon à oreilles de manière à le fixer solidement.
AVERTISSEMENT :
Cet ensemble moteur de 40V est conçu pour être utilisé
uniquement avec des modèles d’accessoires qui sont
mentionnés dans le présent manuel d’utilisation. Il
n’est pas compatible avec des débroussailleuses ou
d’autres modèles d’accessoires. Le fait d’utiliser d’autres
accessoires peut entraîner des blessures graves ou des
dommages matériels.
AVERTISSEMENT :
Ne jamais installer, retrait ou ajuster un accessoire lorsque
le moteur tourne. Ceci pourrait causer des blessures
graves. Ne jamais faire fonctionner le bloc moteur si
aucun accessoire n’y est fixé.
Cet ensemble moteur de 40V ne peut être utilisé qu’avec
les accessoires Expand-It Ryobi suivants :
Coupe-bordures - RY15518, RYEDG11 et RYEDG12
Soufflantes - RY15519, RYBLW22 et RYAXA22
Taille-bordures à arbre droit - RY15523, RY15523A et
RYSST44
Taille-bordures à arbre courbe - RY15525 et RYCST55
Cultivateurs - RY15550 et RYTIL66
Élagueuse - RY15520 et RYPRN33
Souffleuse à neige - RYSNW00
Balai - RYSWP25
L’accessoire se raccorde au bloc-moteur à l’aide d’un
dispositif de couplage.
Arrêter le moteur et retirer le bloc-piles.
Desserrer le bouton du coupleur et retirer le capuchon
d’extrémité de l’accessoire.
UTILISATION
AVERTISSEMENT :
Toujours porter une protection oculaire avec écrans
latéraux certifiée conforme à la norme ANSI Z87.1
protection auditive. Selon le type d’accessoire utilisé
et comme il est indiqué dans le manuel d’utilisation
de l’accessoire en question, un casque de protection
et un protection auditiva peut être nécessaire. Si cette
précaution n’est pas prise, des objets peuvent être
projetés dans les yeux et d’autres lésions graves.
AVERTISSEMENT :
Ne pas utiliser d’outils ou accessoires non recommandés
pour cet outil. L’utilisation de pièces et accessoires non
recommandés peut entraîner des blessures graves.

8 — Français
AVIS :
Inspecter périodiquement au complet le produit afin
de s’assurer qu’aucune pièce (vis, écrous, boulons,
chapeaux, etc.) n’est endommagée, manquante ou
desserrée. Serrer solidement toutes les pièces de fixation
et les chapeaux et ne pas utiliser le produit tant que
toutes les pièces manquantes ou endommagées n’ont
pas été remplacées. Pour obtenir de l’aide, communiquer
avec le service à la clientèle ou un centre de réparations
qualifié.
AVERTISSEMENT :
Toujours retirer la pile de l’outil au moment d’assembler
des pièces, d’effectuer des réglages et de procéder au
nettoyage, ou lorsque l’outil n’est pas utilisé. Le fait de
retirer la pile permet d’empêcher un démarrage accidentel
pouvant entraîner des blessures graves.
INSTALLATION/RETRAIT DU BLOC-PILES
Voir la figure 4.
Installer le bloc-piles :
Placer la pile dans le bloc moteur. Aligner la nervure en
saillie du bloc-piles sur la rainure du logement du bloc
moteur.
AVERTISSEMENT :
S’assurer que le loquet au bas du bloc-piles s’enclenche
et que le bloc-piles est installé et fixé correctement au
bloc moteur avant de commencer le travail. Ne pas
installer et fixer correctement le bloc-piles peut provoquer
la chute de ce dernier et occasionner des blessures
graves.
Retirer le bloc-piles :
Appuyer et maintenir enfoncé le bouton du loquet du
bloc-piles situé au bas du bloc-piles.
Retirer le bloc-piles du bloc moteur.
Pour prendre connaissance de l’ensemble des instructions
relatives à la charge, consulter les manuels d’utilisation des
batteries de RYOBI et des modèles de chargeur connexes.
AVERTISSEMENT :
Pour éviter des blessures graves, tojours retirer le bloc-
piles et tenir à distance de mains le gâchette avec verrou
en portant l’outil.
POIGNÉE AVANT RÉGLABLE
Voir la figure 5.
La poignée avant peut être réglée à un angle de 180 °.
Retirer le bloc-piles.
Déposer le bloc moteur sur une surface plane et tourner le
boutondans le sensantihorairepour desserrerla poignée.
Régler le position de la poignée, comme désiré.
Tourner le bouton dans le sens horaire jusqu’à ce que la
poignée soit serrée solidement avant de réinstaller la pile.
MISE EN MARCHE ET ARRÊT DU BLOC
MOTEUR
Voir la figure 6.
Pour démarrer :

Choisir la vitesse de fonctionnement désirée (ÉLEVÉE ou
BASSE [HI ou LOW]).

Maintenir le gâchette avec verrou enfoncé.

Appuyer sur la gâchette.
Pour arrancar :

Pour arrêter le bloc moteur, relâcher la gâchette.

Lorsque la gâchette est relâchée, le gâchette avec verrou
se remet automatiquement en position verrouillée.
UTILISATION DU BLOC MOTEUR
Voir les figures 7 à 12.
Tenir le bloc moteur avec la main droite sur la poignée arrière
et la main gauche sur la poignée avant. Garder une prise
ferme sur les deux poignées pendant le fonctionnement. Le
bloc-moteur doit être tenu dans une position confortable, la
poignée arrière se trouvant à peu près à hauteur de la taille.
Toujours faire fonctionner le bloc moteur à pleine puissance.
Si des débris s’enroulent autour de l’accessoire, RELÂCHER
LA GÂCHETTE, retirer le bloc-piles et retirer les débris.
AVERTISSEMENT :
Toujours tenir bloc moteur à l’écart de soi en maintenant
une distance de sécurité entre le corps et l’équipement.
Tout contact avec la tête de coupe du l’accessoire peut
causer des brûlures et / ou d’autres blessures graves.
AVERTISSEMENT :
Lorsqu’une accessoire de lame est utilisée, il est impératif
de faire preuve de la plus extrême prudence pour
assurer la sécurité. Lire les instruction de sécurité de la
accessoire de lame et consulter les règles de sécurité et
les instructions figurant dans le manuel d’utilisation de
l’accessoire. Des utilisations abusives d’une lame ou de
tout attachement peut entraîner des blessures graves.
UTILISATION

9 — Français
ENTRETIEN GÉNÉRAL
Éviter d’utiliser des solvants pour le nettoyage des pièces en
plastique. La plupart des matières plastiques peuvent être
endommagées par divers types de solvants du commerce.
Utiliser un chiffon propre pour éliminer la saleté, la poussière,
l’huile, la graisse, etc.
AVERTISSEMENT :
Ne jamais laisser de liquides tels que le fluide de freins,
l’essence, les produits à base de pétrole, les huiles
pénétrantes, etc., entrer en contact avec les pièces en
plastique. Les produits chimiques peuvent endommager,
affaiblir ou détruire le plastique, ce qui peut entraîner des
blessures graves.
NETTOYAGE DU BLOC MOTEUR
Arrêtez le moteur et Retirer le bloc-piles.
Nettoyer la saleté et les débris de l’ensemble moteur à
l’aide d’un chiffon humide et d’un détergent doux.
AVIS :
Ne pas utiliser de détergents puissants sur le boîtier
en plastique ou la poignée. Ces pièces peuvent être
endommagées par certaines huiles aromatiques telles
que les huiles de pin et de citron et les solvants tels que
le kérosène.
REMISAGE DU BLOC MOTEUR
Retirer la pile du bloc moteur avant de le ranger.
Nettoyer soigneusement le bloc moteur.
La remiser dans un endroit inaccessible aux enfants.
Letenir à l’écartde produitscorrosifs,tels queles produits
chimiques de jardinage et le sel de dégivrage.
AVERTISSEMENT :
Pour empêcher un démarrage accidentel pouvant
entraîner des blessures graves, toujours retirer le bloc
de batterie de l’outil avant tout nettoyage ou entretien.
AVERTISSEMENT :
Toujours porter une protection oculaire avec écrans
latéraux certifiée conforme à la norme ANSI Z87.1
protection auditive. Selon le type d’accessoire utilisé
et comme il est indiqué dans le manuel d’utilisation
de l’accessoire en question, un casque de protection
et un protection auditiva peut être nécessaire. Si cette
précaution n’est pas prise, des objets peuvent être
projetés dans les yeux et d’autres lésions graves.
AVERTISSEMENT :
Utiliser exclusivement des pièces d’origine pour les
réparations. L’usage de toute autre pièce pourrait créer
une situation dangereuse ou endommager l’produit.
AVIS :
Inspecter périodiquement au complet le produit afin
de s’assurer qu’aucune pièce (vis, écrous, boulons,
chapeaux, etc.) n’est endommagée, manquante ou
desserrée. Serrer solidement toutes les pièces de fixation
et les chapeaux et ne pas utiliser le produit tant que
toutes les pièces manquantes ou endommagées n’ont
pas été remplacées. Pour obtenir de l’aide, veuillez
communiquer avec le Service à la clientèle ou un centre
de réparations qualifié.
ENTRETIEN
DÉPANNAGE
PROBLÈME CAUSE POSSIBLE SOLUTION
Le moteur ne démarre pas quand
change la gâchette.
Le bloc-piles n’est pas fixée.
Le bloc-piles n’est pas chargée.
Pour la fixer, s’assurer que le loquet au bas du
bloc-piles est enclenché correctement.
Charger la pile conformément aux instructions
fournis avec ce modèle.
