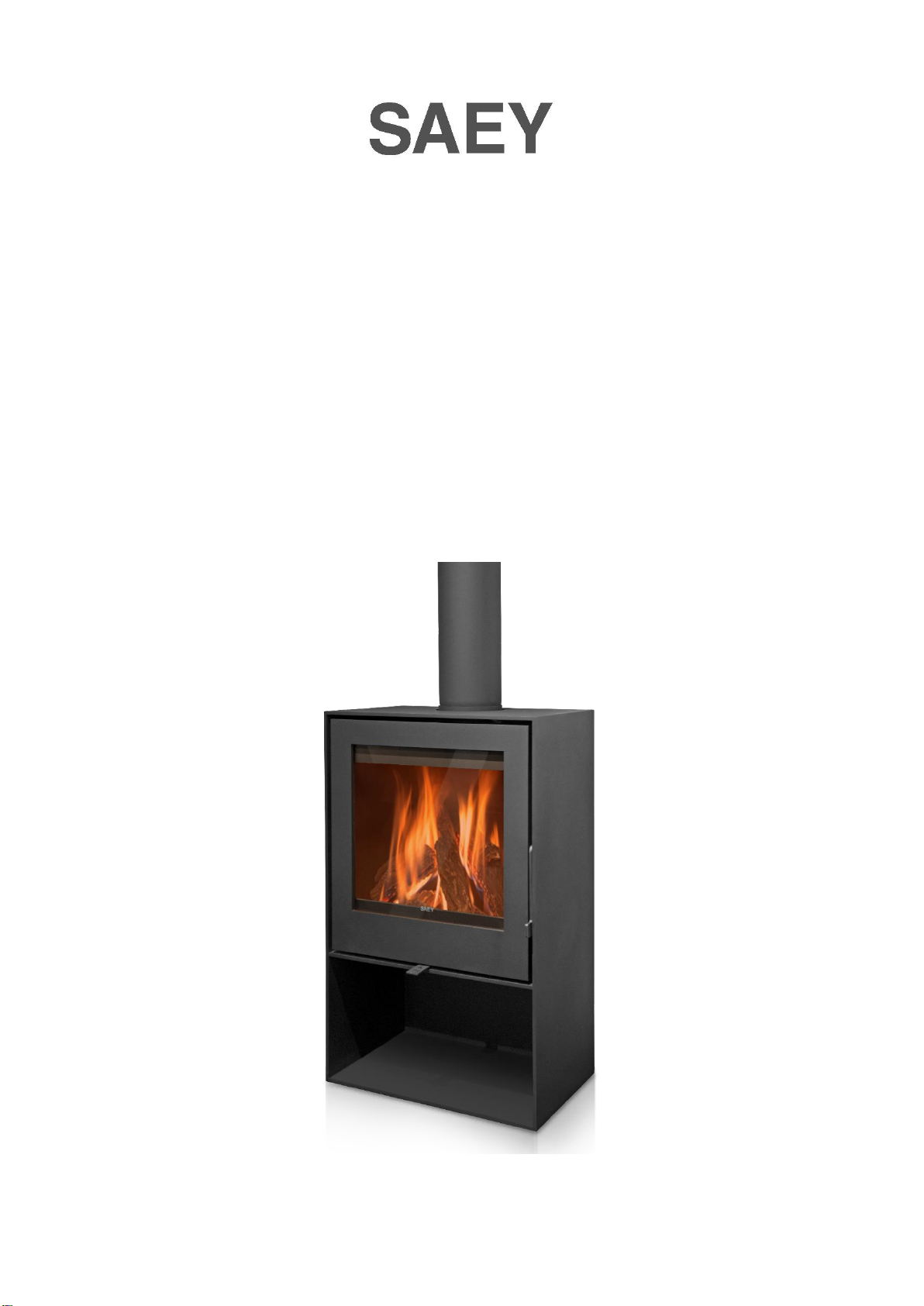

Saey SAEY QUBE User manual

SAEY QUBE
HOUT -BOIS -WOOD
NL - Installatie- en gebruiksaanwijzing
FR - Notice d’installation et d’utilisation
EN - Installation and user manual

2

3

4

5

6
INHOUDSTAFEL - TABLE DE MATIÈRES - CONTENTS
NEDERLANDS
1INLEIDING.......................................................................................................................................................................................... 7
2GARANTIE.......................................................................................................................................................................................... 7
3VERPAKKING..................................................................................................................................................................................... 7
4ALGEMENE INFORMATIE EN VEILIGHEIDSVOORSCHRIFTEN....................................................................................... 8
5TECHNISCHE GEGEVENS............................................................................................................................................................. 8
6INSTALLATIE....................................................................................................................................................................................10
7GEBRUIKSAANWIJZINGEN .......................................................................................................................................................14
8ONDERHOUD ................................................................................................................................................................................17
9STORINGEN, OORZAKEN EN OPLOSSINGEN..................................................................................................................19
10 WISSELSTUKKEN ...........................................................................................................................................................................20
FRANÇAIS
1INTRODUCTION...........................................................................................................................................................................21
2GARANTIE........................................................................................................................................................................................21
3EMBALLAGE .....................................................................................................................................................................................21
4INFORMATIONS GÉNÉRALES ET CONSIGNES DE SÉCURITÉ .....................................................................................22
5CARACTÉRISTIQUES TECHNIQUES.......................................................................................................................................22
6INSTALLATION ..............................................................................................................................................................................24
7MODE D’EMPLOI............................................................................................................................................................................27
8ENTRETIEN ......................................................................................................................................................................................30
9ANOMALIES, CAUSES ET SOLUTIONS..................................................................................................................................32
10 PIÈCES DÉTACHÉES ......................................................................................................................................................................32
ENGLISH
1GENERAL NOTES ..........................................................................................................................................................................33
2GUARANTEE ...................................................................................................................................................................................33
3PACKAGING....................................................................................................................................................................................33
4SAFETY...............................................................................................................................................................................................34
5TECHNICAL DATA .......................................................................................................................................................................34
6INSTALLATION ..............................................................................................................................................................................36
7USER INSTRUCTIONS..................................................................................................................................................................40
8MAINTENANCE..............................................................................................................................................................................43
9TROUBLESHOOTING ..................................................................................................................................................................45
10 SPARE PARTS...................................................................................................................................................................................45

7
1INLEIDING
Wij danken u voor uw keuze van een SAEY kachel! Met SAEY vertrouwt u op het vakmanschap van jaren.
Geniet met volle teugen en ontdek hoe hartverwarmend het vuur in een SAEY-toestel kan zijn. Uur na uur.
Jaar na jaar.
In deze handleiding vindt u de informatie terug die wij nodig achten voor een vakkundige installatie.
Daarnaast bevat de gebruiksaanwijzing belangrijke informatie en suggesties om uw houtkachel correct te
gebruiken.
Lees deze instructies zorgvuldig voordat u de haard installeert en in gebruik neemt.
Wij danken u nogmaals voor het vertrouwen.
2GARANTIE
Uw SAEY kachel geniet een garantie van 2 jaar op alle productiefouten en dit vanaf de datum van aankoop
en in die mate dat het gebruik in overeenstemming is met de installatievoorschriften en
gebruiksaanwijzingen. Uw kasticket of de factuur met vermelding van de datum van aankoop is uw
garantiebewijs.
Deze garantie beperkt zich tot de herstelling of vervanging van de onderdelen die gebreken vertonen bij
normaal gebruik. Deze garantie is niet geldig op gebreken die het gevolg zijn van een foutieve installatie,
verkeerd gebruik, wijzigingen aan het toestel, uit elkaar halen van het toestel, slijtage of een gebrek aan
onderhoud.
De garantieaanvragen dienen steeds via uw verkooppunt te gebeuren.
3VERPAKKING
De verpakking van uw nieuwe kachel biedt een uitzonderlijke bescherming tegen beschadiging. Toch
kunnen de kachel en de accessoires tijdens het vervoer worden beschadigd. Gelieve dus bij ontvangst de
kachel op beschadiging en volledigheid te controleren! Meld eventuele ontbrekende onderdelen
onmiddellijk aan uw verkooppunt.

8
4ALGEMENE INFORMATIE ENVEILIGHEIDSVOORSCHRIFTEN
De volgende algemene veiligheidsvoorschriften moeten strikt nageleefd worden:
•Lees de volledige handleiding aandachtig voor u de kachel in gebruik neemt.
•Tijdens de verbranding komt warmte vrij waardoor de bovenkant van de kachel, de deuren, de
deurhendels, de zichtvensters, de rookpijpen en mogelijk ook de mantel van de kachel sterk worden
verhit. Het is dan ook verboden om deze onderdelen zonder de gepaste vuurvaste handschoen of
bedieningshendel aan te raken.
•Wijs uw kinderen op dit gevaar en zorg ervoor dat ze zich op een veilige afstand bevinden wanneer de
kachel wordt gebruikt.
•Het is verboden om niet-hittebestendige voorwerpen in de buurt van de kachel te plaatsen.
•Droogrekken voor wasgoed of dergelijke moeten op een veilige afstand van de kachel worden geplaatst
, dit wegens brandgevaar!
•Tijdens het gebruik van de kachel mag u geen licht brandbare of explosieve materialen in dezelfde of
naburige ruimten gebruiken.
•Dit toestel is geen allesbrander. Gebruik enkel geschikte brandstoffen.
•Er mogen geen wijzigingen aan het toestel worden aangebracht.
•Gebruik enkel de originele wisselstukken van de fabrikant.

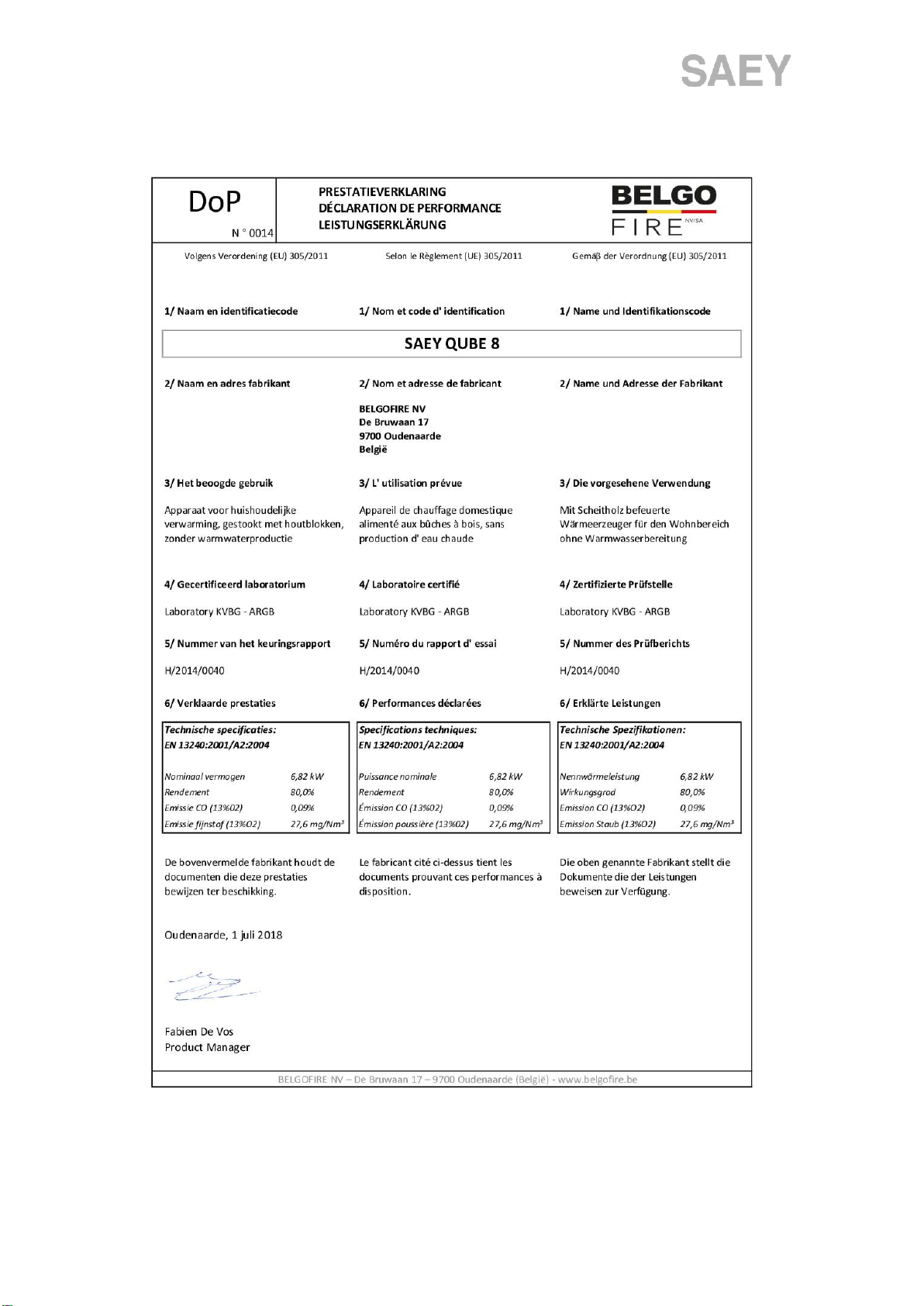

5TECHNISCHE GEGEVENS
Kenmerk
Eenheid
Qube 6
Qube 8
Minimum –maximum vermogen
kW
2.5 –6.38
3 –6.82
Rendement
%
80
80
CO-uitstoot (bij 13% O2)
%
0.072
0.091
Uitstoot fijn stof
Mg/Nm³
40
27.6
Rookgastemperatuur bij nominaal vermogen
°C
267
293
Massadebiet rookgassen
g/s
5
5
Afmetingen en gewicht
Aansluiting boven / achter
Mm
150
150
Gewicht
kg
113
130
Installatiewaarden
Schouwtrek bij nominaal vermogen
Pa
12
12
Brandstof - hout
Brandstoffen
Hout
Hout
Verbruik
kg/u
1.84
2.07
Aanbevolen lengte houtblokken
mm
200
240
OPGELET! ZORG TEN ALLEN TIJDE DAT U DE JUISTE BLUSMIDDELEN BIJ DE HAND HEBT BIJ
NOODGEVALLEN

9

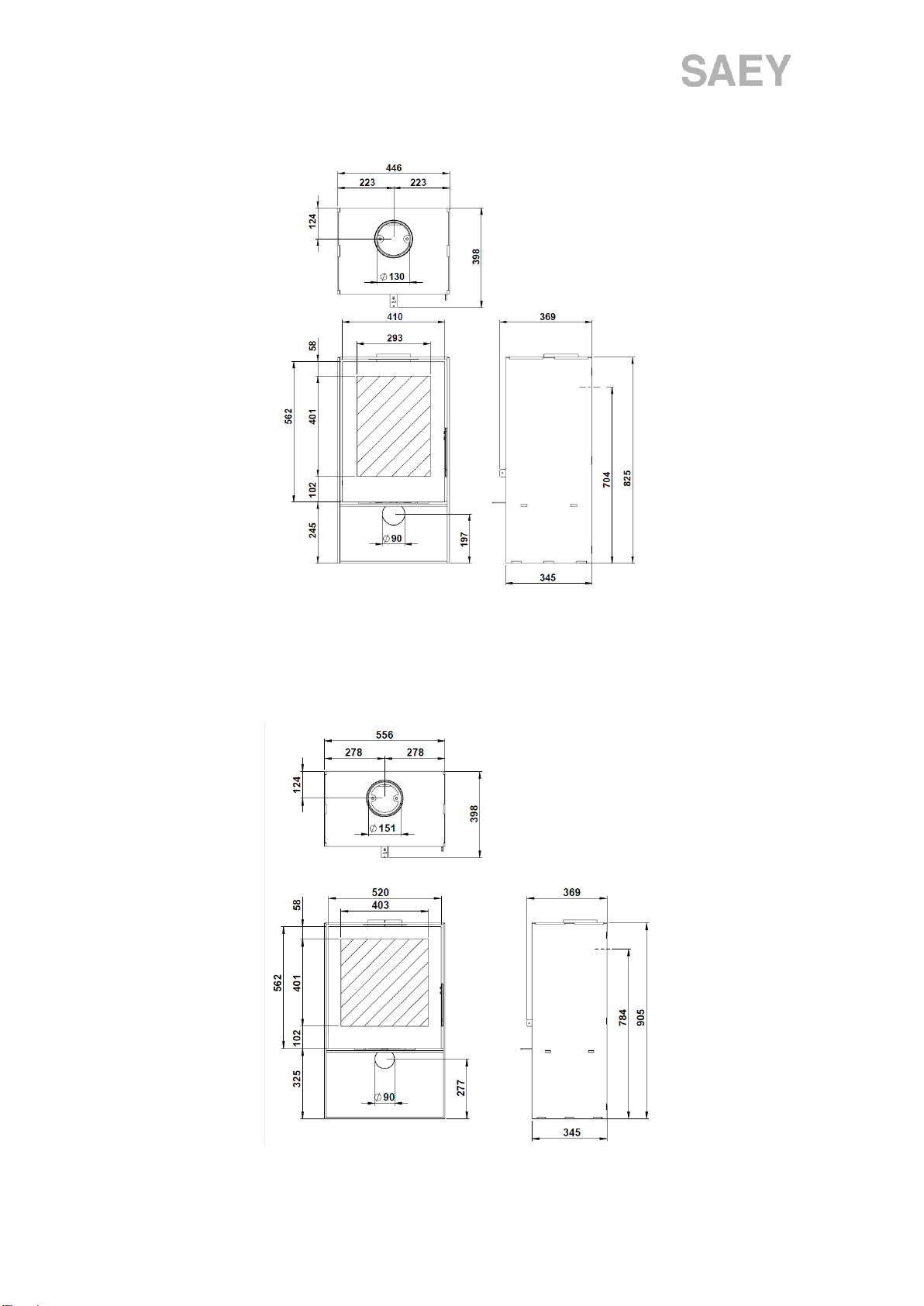

AFMETINGEN EN MAATTEKENING QUBE 6
AFMETINGEN EN MAATTEKENING QUBE 8

10
6INSTALLATIE
Alle plaatselijke richtlijnen, inclusief de richtlijnen die betrekking hebben tot nationale en Europese normen,
moeten in acht genomen worden bij het installeren van de kachel.
Alleen een toestel dat aangesloten werd door een erkend installateur, garandeert de naleving van de
richtlijnen inzake bouwkunde en brandpreventie. Dit is zeker nodig voor een correcte en veilige werking
van de kachel.
6.1 Plaatsing
De kachel mag enkel geplaatst worden op een vloer met een voldoende grote draagcapaciteit (zie
technische gegevens). Indien deze niet voldoet, dan moeten maatregelen genomen worden om de
draagcapaciteit te verhogen.
Het toestel moet zo vlak mogelijk geïnstalleerd worden.
Indien de kachel op een brandbare vloer wordt geplaatst, leg er dan een vuurvaste plaat onder, welke
minimaal 300 mm voor de kachel uit steekt. Verder dienen de volgende veiligheidsafstanden gerespecteerd
te worden tot brandbare materialen:
•Vooraan 80cm
•Achteraan 20cm voor brandbare wand
10cm voor onbrandbare wand
•Zijwaarts 80cm
6.2 Verbrandingslucht
De nodige zuurstof voor de verbranding wordt aangevoerd via de openingen in de rugzijde en de voorwand
van de kachel.
Voor een optimale verbranding moet er voldoende verse lucht voorzien worden (zie technische gegevens).
Indien er onvoldoende luchttoevoer is, dan kan dit resulteren in een onvolledige verbranding en de
terugslag van rookgassen.
Extra lucht kan aangevoerd worden door vlakbij de kachel een ventilatierooster te plaatsen.
Ventilatieroosters moeten zo geplaatst worden zodat ze niet kunnen geblokkeerd worden.
OPGELET!
Afzuigsystemen die in dezelfde kamer of ruimte als het toestel opereren, kunnen een storend effect
hebben op de werking van de kachel.
