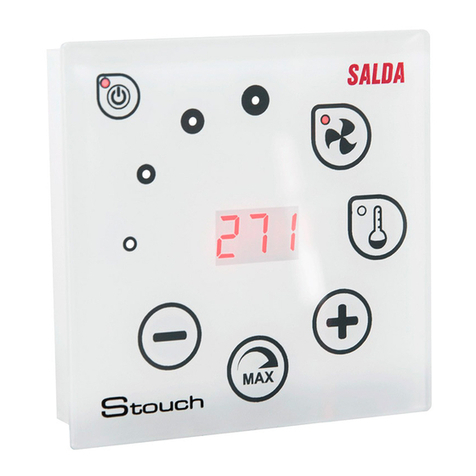

Salda Stouch User manual

Ragainės g. 100, LT-78109 Šiauliai, Lithuania
Tel. [phone]
Fax. [phone]
of[email protected]
www.salda.lt Art.-no. GAUSTOUCH001
•Sensorinispultelis
•Сенсорныйпульт
•Sensorcontroller
•Sensorpult
•Boîtierdecommandetactile
[ lt ] Psl.2
[ ru ] Cтр.17
[ en ] Pg.33
[ de ] S.49
[ fr ] P.64
Stouch
Techninisvadovas
Техническоеруководство
Technicalmanual
Bedienungsanleitung
Noticetechnique

2
LT
Stouch
www.salda.lt
Aprašymas
Stouch valdymo pultelis specialiai sukurtas valdyti:
• SALDA vėdinimo įrenginius ir kitus įrenginius turinčius PRV arba ECO valdiklius (nevaldomas gartraukis).
• Modbus protokolu valdomus prietaisus.
Valdymo pulteliai garantuoja optimalų eksploatacijos, stebėsenos ir aptarnavimo komfortą bei saugumą. Visos
operacijos atliekamos nuotoliniu būdu naudojant valdymo pultelį, kuriame parodomos gedimų ataskaitos ir aptar-
navimo sąlygos.
Ypatybės:
• Išskirtinis ir ergonomiškas dizainas;
• Paprastas naudojimas;
• Skirtas virštinkiniam montavimui;
• Vieno paspaudimo sensorinis valdymas;
• Lengvai valomas;
• Skaičių atvaizdavimas ekranėlyje;
• Garsinis atsakas į lietimą;
• Gali būti prijungtas prie BMS tinklo;
• Galima tiesiogiai prijungti prie 0-10VDC signalu valdomo ventiliatoriaus;
• Naudojant 0-10VDC įėjimą, galima prijungti CO2 arba slėgio jutiklį;
• 4 nustatomi greičiai;
• Maksimalus ventiliatoriaus greitis, ribotą laiko tarpą (boost);
• Blokavimas (užrakinimas) - apsauga nuo vaikų;
• Vartotojo meniu galite pakeisti garso, pristabdytosios veiksenos (StandBy), CO2 parametrus.
Įpakuotęįeina:
Stouch valdymo pultelis, kabelis (13m), tvirtinimo elementai (sraigtas 3,9x25 DIN 7981 – 2 vnt.,
nailoninis kaištis 5x25 – 2 vnt., plieninis kalamas kaištis 12x30 – 2 vnt.), techninis vadovas.
Matmenys
84 mm20,5 mm1,5 mm
84 mm

3
LT
Stouch
www.salda.lt
1. Naudojant pateiktą šabloną, pasirinktoje vietoje įsukite savisriegius, palikdami apie 1 mm tarpą nuo
plokštumos.
2. Prie pultelio prijunkite kabelį
2.1- standartinis kabelio jungimas;
Montavimas
2.2 - specialus jungimas (žiūrėti: “8 kontaktų jungimas”).
3. Užkabinkite pultelį laikydami jį pasuktą 25O kampu į kairę pusę.
4-5. Sukite pultelį į dešinę, kol pultelis prisispaus prie plokštumos. Pašalinkite panaudotą šabloną.
14
1 2 3 4
PIN1 - +24V
PIN2 - B+
PIN3 - A-
PIN4 - COM
PIN1 - +24V
PIN2 - B+
PIN3 - A-
PIN4 - COM
DRAUDŽIAMAvaldymopulteliolikusįlaidąpaliktiįrenginioautomatikosdėžėje!

4
LT
Stouch
www.salda.lt
1. Maitinimo šaltinis 24V AC/DC,100mA (poliariškumas nesvarbus)
2. Maitinimo šaltinis 24V AC/DC
3. GND
4. RS485 B (Modbus)
5. RS485 A (Modbus)
6. GND
7. 0-10VDC įėjimas (naudojamas slėgio arba CO2 jutikliui). Jutiklis maitinamas nuo atskiro maitinimo
šaltinio.
8. 0-10VDC išėjimas (naudojamas 0..10 VDC ventiliatorių valdymui).
Elektrinis pajungimas gali būti atliktas tik kvalikuoto elektriko pagal, galiojančius tarptautinius ir nacionalinius
elektrosaugos, elektros įrenginių įrengimo, reikalavimus.
Šis pajungimas naudojamas tuomet, kai netinka standartinis kabelio pajungimas.
2.PASTABA: Maitnimo šaltinis turi būti parenkamas priklausomai nuo pultelio bei oro kokybės keitiklio
naudojamos srovės. Maitinimo šaltinis su pulteliu nekomplektuojamas.
1.Kaipultelisnaudojamassuvedinimoįrenginiukurisyrasuintegruotaautomatika
Rekomendacijospultelioprijungimuiprieįrenginių
8kontaktųjungimas
Vin
GND
A
B
GND
AO1
IP54
Duct CO2 transsmiter S-KCO2 (DSC-G)
-A 2
-STouch
CON1
-F
-F
AHU
RS485_1
LN
-G
230VAC_24VDC
1 - 24VDC/AC
2 - 24VAC/DC
3 - GND
4 - RS465-B
5 - RS485-A
6 - GND
7 - 0 - 10VDC IN
8 - 0 - 10VDC OUT
1.PASTABA: kai pultelis naudojamas su oro kokybės keitikliu (kurio maitinimo ir analoginio išėjimo
GND elektriškai neatskirti), tuomet jų maitinmimui turi buti naudojama nuolatine įtampa (DC).
F - saugiklis
G - nuolatinės įtampos
(DC) maitinimo šaltinis
M1-EKO ventiliatorių

5
LT
Stouch
www.salda.lt
2.KaipultelisnaudojamassuRIS150PEKO
M
M
-RIS 150P EKO3
1-PE
2-N
3-L
4-GND
5-0-10VDC IN
6-10VDC OUT
-STouch
CON1
-F
-F
Vin
GND
A
B
GND
AO1
IP54
Duct CO2 transsmiter S-KCO2 (DSC-G)
-A 3
-F
L
N
PE
-G
230VAC_24VDC
1 - 24VDC/AC
2 - 24VAC/DC
3 - GND
4 - RS465-B
5 - RS485-A
6 - GND
7-0-10VDC IN
8-0-10VDC OUT

6
LT
Stouch
www.salda.lt
3.Kaipultelisnaudojamassu“EKO”ventiliatoriais
-M1
2,5kW/4A
2970min-1
PE
N
L
+10V
Tacho
GND
0-10V/PWM
-F
-F
-F
-STouch
CON1
1 - 24VDC/AC
2 - 24VAC/DC
3 - GND
4 - RS465-B
5 - RS485-A
6 - GND
7-0-10VDC IN
8 - 0 - 10VDC OUT
Vin
GND
A
B
GND
AO1
IP54
Duct CO2 transsmiter S-KCO2 (DSC-G)
-A4
N
L
PE
-G
230VAC_24VDC
PASTABA:maitnimošaltinis,apsaugoselementaiirkitikomponentaireikalingiinstaliacijainekomple-
ktuojamisupulteliu.

7
LT
Stouch
www.salda.lt
Elementųreikšmės
B1 Įjungimas/išjungimas
B2 Ventiliatoriaus greičio nustatymas
B3 Temperatūros nustatymas
B4 Padidinti
B5 Makslimalus ventiliatoriaus greitis,
ribotą laiko tarpą (boost)
B6 Pamažinti
S1 Segmentinis ekranas
L4-L7 Ventiliatoriaus greičio indikacijos
Informacijavartotojui
• Pultelyje sukurtas paprastas vartotojo meniu garso, temperatūros, miego režimo bei CO2 lygio parametrų
nustatymui.
• Spartusis maksimalaus greičio aktyvavimo mygtukas.
• Nustatytos, bei tiekiamo oro temperatūros rodymas skaitmenimis.
• Pasirinkto greičio LED indikacija.
• Aktyvių gedimų rodymas simboliais: A.01, A.02 ir t.t., bei LED indikacija.
• Pultelio miego režimas taupantis energiją.
• Galima vėdinimo sistemos išjungimo blokavimo funkcija.
• „Apsauga nuo vaikų“ - užrakina pultelį.

8
LT
Stouch
www.salda.lt
Elementai Komanda Veiksmas Indikacija/pastabos
B1
L1 Įjungimas 2 sekundes palaikyti B1 Šviečia L1.
B1
L1 Išjungimas 2 sekundes palaikyti B1 Užgęsta L1.
L1 Pažadinimasišmiego
režimo Paliesti bet kurį mygtuką. Miego režime lėtai mirksi L1.
B2B4B6
L2 Nustatytiventiliatorių
greitį Paliesti B2. Šviečia L2. Greitis reguliuojamas liečiant B4 ir B6 elementus
B3B4B6
L3 Nustatytitemperatūrą Paliesti B3. Šviečia L3. Temperatūra reguliuojama
liečiant B4 ir B6 elementus
B4B6
L4-L7 Keistipasirinktonus-
tatymoreikšmę Didinti palietus B4, mažinti palietus B6
Segmentiniame ekranėlyje keičiasi
skaitmenys. L4, L5, L6, L7 rodo pasirinktą
ventiliatorių greitį.
B4B5B6
L2 Intensyvausvėdinimo
funkcijos(boost)
įjungimas/išjungimas 2 sekundes palaikyti B5.
Mirksi L2. Segmentiniame ekranėlyje
rodomas likęs laikas sekundėmis (virš
600s laikas rodomas minutėmis). Laikas
reguliuojamas (keičiamas f-jos veikimo
būsenoje) liečiant B4 ir B6.
Maksimalus BOOST veikimo laikas:
180min. (3h).
B4B6
L4-L7
Gedimųperžiūrair
anuliavimas Anuliuojant 3 sekundes palaikyti B2 ir B3.
Esant gedimui mirksi L4, L5, L6, L7, bei
segmentiniame ekranėlyje rodomi gedimo
kodai (., . ir t.t.). Gedimų sąrašą
peržiūrėti galima liečiant B4 arba B6
mygtukus. Anuliavus gedimo pranešimą,
pultelis grįžta į pradinę būseną.
PASTABA:griežtai draudžiama anuliuoti
gedimą nepašalinus jo priežasties. Tai turi
atlikti serviso atstovai ar įrenginį aptarnau-
jantis personalas.
L2-L7 VykstaCO2prapūtimas Mirksi L2, L3 ir L7, šviečia L4, L5, L6.
B2B3B5 Įjungaima/išjungiama
“apsauganuovaikų” 2 sekundes palaikyti B3, B2 ir B5.
Neaktyvūs elementai B1, B4 ir B6.
Paspaudus neleistiną mygtuką segmenti-
nis ekranėlis rodo „“
Mirksintis „Con“ užrašas – jungiamasi.
Šviečiantis „noC“ užrašas – dingo arba nėra ryšio su valdikliu.
PASTABA:šis punktas taikomas kai pultelis naudojamas kaip Modbus master.
Ryšioindikacija
Ventiliatoriųgreičiųvaldymogalimybės
• Pagal nustatytus ksuotus 4 greičius
• Pagal procentinį greitį (0, 20-100%)
• Vartotojo meniu greičiai valdomi kas 5%
• Serviso meniu gali būti kongūruojami kas 1%
• Pagal nustatytas ksuotas 4 slėgio reikšmes. PASTABA: pagal slėgį valdomas tik ventiliatorius prijungtas
tiesiai prie pultelio. Slėgio keitiklis taip pat turi būti prijungtas prie pultelio.
• Intensyvus vėdinimas. Įrenginys vekia maksimaliu našumu (pagal boost kongūraciją). Maksimalus greitis
apsaugotas laikmačiu, kuris gali būti keičiamas (žr.lentelėje).
• Intensyvus vėdinimas (boost) aktyvuojamas sparčiuoju mygtuku. Pasibaigus maksimalaus ventiliatoriaus
greičio (boost) nustatytam laikui, automatiškai grįžtama į ankstesnį greitį.
• Galima pajungti 0..10 VDC CO2 jutiklį, kuris aktyvuotų maksimalų greitį pagal nurodytus CO2 parametrus

9
LT
Stouch
www.salda.lt
Vartotojomeniu
Norint patekti į vartotojo meniu reikia 3 sekundes laikyti palietus B2, B3.
Vartotojo meniu iš eilės rodomi menių punktų (., . ir t.t) nustatymai. Meniu punktas pasirenkamas B4 ir
B6 elementais. Paspaudus B5 parodoma pasirinkto parametro reikšmė, kurią keisti galima B4 ir B6 elementais.
Paspaudus B5 parametras išsaugomas ir grįžtama į meniu.
Dėl ribotų segmentinio ekranėlio galimybių .4 ir .5 reikšmės nurodomos 10 kartų mažesnės, t.y. jeigu
ekranėlyje rodoma 20, tai reiškia jog tikroji reikšmė yra 20 x 10 = 200.
.6 - ltrų laikmatis atstatomas į pradinę būseną 5 sekundes palaikius nuspaustą B5 elementą. Filtrų laikma-
tis taip pat atstatomas į pradinę padėtį anuliuojant gedimo pranešimą.
Norint išeiti iš meniu reikia paliesti B1 elementą.
Panaudojimogalimybės
Šis pultelis gali valdyti kitus (MODBUS protokolu valdomus) pavyzdžiui vėdinimo įrenginius. Tai nustatoma
serviso meniu nurodant reikiamus parametrus F.17, F.18, F.19, F.20, F.21 serviso meniu punktuose. Norint
valdyti ne tik standartinius įrenginius, F.20 meniu punkte reikia nurodyti „CUSTOM“ bei įrenginių adresus meniu
punktuose nuo Nr. F.22 iki F.37. Jeigu įrenginiai tokių adresų neturi, nurodytuose meniu punktų laukeliuose
reikia įvesti „00:00“. Standartiškai šis pultelis naudojamas su ECO arba PRV valdikliais
PULTELIS
(master) MODBUS AHU (slave)
1)Modbusmaster(pagrindinis)
Nr. Pavadinimas Galimosreikšmės Numatyta
reikšmė
. Miego režimas 0 - Išjungtas
1 - 99 užmigimo laikas sekundėmis 0
. Garsas 0: Išjungtas
1: 1 –9 garso tembras 2
.3 Tiekiamos temperatūros rodymas 0: Nerodoma
1: Rodoma pakaitomis su nustatyta 0
.4 CO2 reikalaujama (ppm) 0 – 99 x10ppm 20 x10
.5 CO2 leistinas skirtumas 0 – 99 x10ppm 5 x 10
.6 Filtrų laikmatis 0 – 999 dienos 0
Nuotolinisvaldymas(Modbus)
Pultelis palaiko pilnai kongūruojamą Modbus sąsają. Pultelis gali būti ir pagrindiniu ir pagalbiniu įrenginiu
modbus tinkle, be to, galite jį pilnai valdyti, bei kongūruoti ne tik per serviso meniu, bet ir per modbus sąsają.
Temperatūrosnustatymasiratvaizidavimas
• Pultekyje galima nurodyti norimą temperatūrą nuo 15 - 35°C
• Galimas tiekiamo oro ir nustatytos temperatūros rodymas pakaitomis (5 sekundes rodoma nustatyta
temperatūra, 2 sekundes tiekiamo oro temperatūra )

10
LT
Stouch
www.salda.lt
Panaudojant BMS (Building Management System) sistemą vienu pulteliu galima valdyti kelis įrenginius
sinchroniškai, arba su keliais pulteliais valdyti vieną įrenginį. Naudojant MODBUS protokolą galima keisti visus
pultelių parametrus bei stebėti prijungtų jutiklių duomenis.
PULTELIS
(slave)
AHU
(slave)
BMS
AHU
(slave) PULTELIS (slave)
MODBUS
RS485
2)Modbusslave(pagalbinis)
3)Ventiliatoriausvaldymas,kaigreitisnustatomaspulteliu
ir/arbakompiuteriuperModbus
Naudojant šį pultelį bei CO2 keitiklį galima mažinti patalpoje esančio anglies dvideginio lygi. Serviso meniu
pasirinkite norimą greičio valdymo būdą (.), jeigu pasirinkote valdymą pagal nustatytus greičius, tada nuro-
dykite juos: .3, .4, .5, .6 meniu punktuose.
PASTABA: oro kokybes keitikliai ir nuotolinis valdymo pultelis (kai valdomas ventiliatorius) turi būti maitinami
nuo atskiro maitinimo šaltinio. Su pulteliu jis nekomplektuojamas
PULTELIS
(slave) FAN
0...10VDCMODBUS
4)Slėgiopalaikymas,kurisnurodomaspulteliuir/arba
kompiuteriuperModbus
Prijungus 0..10VDC ventiliatorių ir 0..10VDC slėgio keitiklį tiesiai prie pultelio galima palaikyti norimą slėgį.
Valdymo bei slėgio jutiklio parametrus galima keisti pulteliu. Naudojant pultelį kaip pagalbinį (šiuo principu neval-
domas vėdinimo įrenginys) įrenginį yra galimybė valdyti visus parametrus bei stebėti slėgio jutiklio rodmenis.
Tam, kad galėtumėme valdyti pagal slėgį, serviso meniu reikia nurodyti šiuos parametrus:
• .4 - 1
• .5 ir .6 - pagal slėgio keitiklio parametrus
• ., . ir .3 - (PID valdymo koecientai). Jeigu slėgis palaikomas nekorektiškai, galima šiuos parametrus
koreguoti.
• .7 - . - nurodome ksuotus greičius Pa.
PULTELIS
(slave)
FAN
0...10VDC
MODBUS
slėgio
jutiklis
0...10VDC

11
LT
Stouch
www.salda.lt
5)CO2palaikymas
PULTELIS
(master)
FAN
(vietojeAHU)
0...10VDC
MODBUS
CO2
jutiklis
0...10VDC
AHU
(slave)
Naudojant šį pultelį bei CO2 keitiklį galima mažinti patalpoje esančio anglies dvideginio lygį. Tiesiog prie pačio
pultelio reikia prijungti 0..10VDC CO2 jutiklį ir sukongūruoti pultelį. Serviso režime .4 punkte reikia nustatyti
2, o .5 ir .6 nurodome pagal jutiklio specikaciją.
Prijungus CO2 jutiklį ir serviso meniu nustačius nurodytus parametrus, vartotojo meniu reikia nustatyti
norimą CO2 lygį (.5) ir leistiną viršyti skirtumą nuo nustatytos (.5) ribos. Viršijus leistiną skirtumą, pultelis
automatiškai paleis ventiliatorius maksimaliu (4) greičiu, skaitmeniniame ekranėlyje bus rodomas „CO2“
užrašas. CO2 pasiekus nustatytą lygį (.5), pultelis sugrįš į ankstesnį režimą.
PASTABA: oro kokybės keitikliai ir nuotolinis valdymo pultelis (kai valdomas ventiliatorius) turi būti maitinami
nuo atskiro maitinimo šaltinio. Su pultleiu jis nekomplektuojamas.
Servisomeniu
Norint patekti į serviso meniu reikia:
1. Perjungti į būseną „Išjungta“ ( jei pultelis įjungtas, 3 sekundes palaikyti B1 elementą).
2. 3 sekundes palaikyti B1 ir B2.
3. Įvesti apsaugos kodą „022“ su B4, B6 elementais ir patvirtinkite su B5 elementu.
Serviso meniu iš eilės rodomi meniu punktų (., . ir t.t) nustatymai. Meniu punktas pasirenkamas B4 ir B6
elementais. Paspaudus B5 parodoma pasirinkto parametro reikšmė, kurią keisti galima B4 ir B6 elementais.
Paspaudus B5 parametras išsaugomas ir grįžtama į nustatymų meniu.
Norint išeiti iš serviso meniu reikia 3 sekundes palaikyti B1 elementą (pultelis perjungiamas į išjungimo būseną).
Nr. Pavadinimas Galimosreikšmės Numatyta
reikšmė
. Ventiliatorių valdymas 0: 0..100% 1: Fiksuotais greičiais
2: Pagal ksuotus slėgius 1
. Išjungimo blokavimas 0: Neblokuojama 1: Ventiliatorius visada pučia minimaliai 1
greičiu 1
.3 1 greitis (%) 0 – 100 20
.4 2 greitis (%) 0 – 100 40
.5 3 greitis (%) 0 – 100 70
.6 4 greitis (boost) (%) 0 – 100 100
.7 1 greitis (Pa) 0 – 999 5
.8 2 greitis (Pa) 0 – 999 10
.9 3 greitis (Pa) 0 – 999 25
. 4 greitis (boost) (Pa) 0 – 999 40
. Slėgio PID – P 0 –999 5
. Slėgio PID – I 0 – 999 10
.3 Slėgio PID – D 0 – 999 0
.4 Keitiklis 0: Nėra 1: Slėgio
2: CO2 0

12
LT
Stouch
www.salda.lt
.5 Keitiklio MIN 0-250 x10 0
.6 Keitiklio MAX 1-250 x10 20
.7 Pultelio Modbus master/slave adresas 0: Master
1 - 247: Slave 0
.8 Modbus duomenų perdavimo greitis
0: 1200
1: 2400
2: 4800
3: 9600
4: 19200
5: 38400
6: 57600
7: 115200
4
.9 Modbus parity 0: None 1: Even
2: Odd 0
.
Valdomas įrenginys
(Pultelis automatiškai atpažįsta PRV ir ECO
plokštes)
0: None
1: Custom
2: ECO
3: PRV
0
. Valdomo įrenginio Modbus adresas 1 - 247 1
. SET Temperature address 00:00 - FF:FF 00:00
.3 SET Fan speed (%) address 00:00 - FF:FF 00:00
.4 SET Fan speed xed address 00:00 - FF:FF 00:00
.5 SET Pressure address 00:00 - FF:FF 00:00
.6 SET CO2 address 00:00 - FF:FF 00:00
.7 Temperature address 00:00 - FF:FF 00:00
.8 Alarm 1 address 00:00 - FF:FF 00:00
.9 Alarm 2 address 00:00 - FF:FF 00:00
.3 Alarm 3 address 00:00 - FF:FF 00:00
.3 Alarm 4 address 00:00 - FF:FF 00:00
.3 Alarm 5 address 00:00 - FF:FF 00:00
.33 Alarm 6 address 00:00 - FF:FF 00:00
.34 Alarm 7 address 00:00 - FF:FF 00:00
.35 Alarm 8 address 00:00 - FF:FF 00:00
.36 Alarm 9 address 00:00 - FF:FF 00:00
.37 Alarm 10 address 00:00 - FF:FF 00:00
.38 Atkurti pultelio gamyklinius parametrus 0: Ne
1:Taip 0
.39 Modbus (Holding register) tipo parametrų
nuskaitymo ir keitimo įrankis 0- 999 0
.4 Modbus (Coil register) tipo parametrų
nuskaitymo ir keitimo įrankis 0 - 999 0
.4 Pultelio versija - -
.4 0..10VDC signalu valdomo ventiliatoriaus
paleidimo užlaikymo laikas sekundėmis 0 - 120 0
.43 0..10VDC ON/OFF 0:OFF 1:ON 0
Atkuriant gamyklinius parametrus reikia pakartotinai įvesti serviso slaptažodį „“.

13
LT
Stouch
www.salda.lt
F.39 ir F.40 punktuose nurodyto Modbus registrų nuskaitymo ir įrašymo įrankis naudingas tuomet, kai norime
nustatyti įrenginio parametrus, kurių pagal nutylėjimą nevaldo pultelis, tačiau tie parametrai pasiekiami per
Modbus. F.39 naudojamas Holding tipo registrams, o F.40 naudojamas Coil registrams.
Įrankio naudojimas:
1. Nurodomas modbus registro adresas ir užtvirtinamas "MAX" mygtuku.
2. Įrankis nuskaito adreso reikšmę ir parodo segmentiniame ekranėlyje (reikšmė mirksi).
3. Pakeičiame reikšmę "+" ir "-" mygtukų pagalba ir užtvirtiname "MAX" mygtuku.
4. Įrankis įrašo reikšmę į nurodytą registrą ir grįžta į serviso meniu.
Modbusregistrųnuskaitymoirįrašymoįrankis
ModbusSlave(pagalbinio)adresųlentelė
Pavadinimas Galimosreikšmės Tipas Adresas
(HEX) Adresas (DEC)
Ventiliatorių valdymas 0: 0..100% 1: Fiksuotais greičiais
2: Pagal ksuotus slėgius
Holding
register 0x01 1
Išjungimo blokavimas 0: Neblokuojama 1: Ventiliatorius visada pučia
minimaliai 1 greičiu
Holding
register 0x02 2
1 greitis (%) 0 – 100 Holding
register 0x03 3
2 greitis (%) 0 – 100 Holding
register 0x04 4
3 greitis (%) 0 – 100 Holding
register 0x05 5
4 greitis (boost) (%) 0 – 100 Holding
register 0x06 6
1 greitis (Pa) 0 – 999 Holding
register 0x07 7
2 greitis (Pa) 0 – 999 Holding
register 0x08 8
3 greitis (Pa) 0 – 999 Holding
register 0x09 9
4 greitis (boost) (Pa) 0 – 999 Holding
register 0x0A 10
Slėgio PID – P 0 – 999 Holding
register 0x0B 11
Slėgio PID – I 0 – 999 Holding
register 0x0C 12
Slėgio PID – D 0 – 999 Holding
register 0x0D 13
Keitiklio MIN 0: Nėra 1: Slėgio
2: CO2
Holding
register 0x0E 14
Keitiklio MAX 0-250 x10 Holding
register 0x0F 15
Pultelio Modbus master/slave
adresas 1-250 x10 Holding register 0x10 16
Dėl riboto segmentinio ekranėlio rodomų simbolių skaičiaus „CUSTOM“ įrenginio modbus adresai įvedami
HIGH ir LOW baitais šešioliktainėje sistemoje (HEX). B2 ir B3 mygtukų pagalba pasirenkame HIGH arba LOW
baitas, atitinkamai ekranėlyje rodoma „.“ ir „.“.

14
LT
Stouch
www.salda.lt
0: Master
1 - 247: Slave Holding register 0x11 17
Modbus duomenų perdavimo
greitis
0: 1200
1: 2400
2: 4800
3: 9600
4: 19200
5: 38400
6: 57600
7: 115200
Holding
register 0x12 18
Modbus parity 0: None 1: Even
2: Odd
Holding
register 0x13 19
Valdomas įrenginys
0: None
1: Custom
2: ECO
3: PRV
Holding
register 0x14 20
Valdomo įrenginio Modbus adresas 1 - 247 Holding
register 0x15 21
SET Temperature address 00:00 - FF:FF Holding
register 0x16 22
SET Fan speed (%) address 00:00 - FF:FF Holding
register 0x17 23
SET Fan speed xed address 00:00 - FF:FF Holding
register 0x18 24
SET Pressure address 00:00 - FF:FF Holding
register 0x19 25
SET CO2 address 00:00 - FF:FF Holding
register 0x1A 26
Temperature address 00:00 - FF:FF Holding
register 0x1B 27
Alarm 1 address 00:00 - FF:FF Holding
register 0x1E 28
Alarm 2 address 00:00 - FF:FF Holding
register 0x1F 29
Alarm 3 address 00:00 - FF:FF Holding
register 0x20 30
Alarm 4 address 00:00 - FF:FF Holding
register 0x21 31
Alarm 5 address 00:00 - FF:FF Holding
register 0x22 32
Alarm 6 address 00:00 - FF:FF Holding
register 0x23 33
Alarm 7 address 00:00 - FF:FF Holding
register 0x24 34
Alarm 8 address 00:00 - FF:FF Holding
register 0x25 35
Alarm 9 address 00:00 - FF:FF Holding
register 0x26 36
Alarm 10 address 00:00 - FF:FF Holding
register 0x27 37
Atkurti pultelio gamyklinius para-
metrus 0: Ne 1:Taip Holding register 0x28 38
Miego režimas 0 - Išjungtas 1 - 99 užmigimo laikas
sekundėmis
Holding
register 0x29 39

15
LT
Stouch
www.salda.lt
Garsas 0: Išjungtas
1: 1 –9 garso tembras Holding register 0x2A 40
Tiekiamos temperatūros rodymas 0: Nerodoma 1: Rodoma pakaitomis su
nustatyta
Holding
register 0x2B 41
CO2 reikalaujama (ppm) 0 – 99 x10ppm Holding
register 0x2C 42
CO2 leistinas skirtumas 0 – 99 x10ppm Holding
register 0x2D 43
SET Temperature 150 – 350 (/10) Holding
register 0x2F 44
SET Fan speed (%) 0, 20 - 100 Holding
register 0x30 45
SET Fan speed xed 0 - 4 Holding
register 0x31 46
SET Pressure 0 – 999Pa Holding
register 0x32 47
Display supply temperature -500 – 1000 (/10) Holding
register 0x34 48
Išsaugoti nustatymus 0: Ne
22:Taip Holding register 0x36 49
0..10VDC užlaikymas 0 - 120 Holding
register 0x37 50
0..10VDC ON/OFF 0: ON 1: OFF Holding
register 0x38 51
Current fan speed (%) 0 – 100% Input register 0x01 1
Current xed fan speed 0 – 4 Input register 0x02 2
Temperature Setpoint 150 – 350°C (/10) Input register 0x03 3
Current Temperature -500– 1000 (/10) Input register 0x04 4
Pressure Setpoint 0 – 999Pa Input register 0x05 5
Current pressure 0 – 999Pa Input register 0x06 6
CO2 Setpoint 0 – 999ppm Input register 0x07 7
Current CO2 0 – 999ppm Input register 0x08 8
Alarm 1 address 0/1 Coil 0x01 1
Alarm 2 address 0/1 Coil 0x02 2
Alarm 3 address 0/1 Coil 0x03 3
Alarm 4 address 0/1 Coil 0x04 4
Alarm 5 address 0/1 Coil 0x05 5
Alarm 6 address 0/1 Coil 0x06 6
Alarm 7 address 0/1 Coil 0x07 7
Alarm 8 address 0/1 Coil 0x08 8
Alarm 9 address 0/1 Coil 0x09 9
Alarm 10 address 0/1 Coil 0x0A 10
Norintišsaugotikongūravimoparametrusbūtinaį49registrąįrašyti22,tuometnustatymaiįrašomiį
EEPROMatmintį,pultelispersikrauna.

16
LT
Stouch
www.salda.lt
Indikacija Reikšmė(avarijosaprašymąžiūrėtiįrenginiotechniniamevadove)
. Aktyvuota šilumokaičio priešužšaliminė apsauga
. Suveikė išorinė apsauga, pvz. priešgaisrinis įėjimas, užsiteršę ltrai (suveikė slėgio relė),
ventiliatoriai
.3 Vandeninio šildytuvo grįžtamo vandens kritinė temperatūra
.4 “P-mA” oro kokybės keitiklio gedimas
.5 Žema įrenginio maitinimo įtampa
.6 Ištraukiamo oro temperatūros jutiklio gedimas
.7 Tiekiamo oro temperatūros jutiklio gedimas
.8 Vandeninio šildytuvo grįžtamo vandens temperatūros jutiklio gedimas
.9 Lauko temperatūros jutiklio gedimas
Gedimųpranešimai
Kaivėdinimoįrenginyssu“ECO”valdikliu
Indikacija Reikšmė(avarijosaprašymąžiūrėtiįrenginiotechniniamevadove)
. Aktyvuota šilumokaičio priešužšaliminė apsauga
. Suveikė priešgaisrinė apsauga
.3 Užsiteršę ltrai
.4 Ventiliatoriaus gedimas
.5 Žema įrenginio maitnimo įtampa
.6 DTJ100 temperatūros jutiklio gedimas
.7 Šalinamo oro jutiklio temperatūros gedimas
.8 Tiekiamo oro jutiklio temperatūros gedimas
.9 DTJ100 drėgmės jutiklio gedimas
. Vandeninio šildytuvo grįžtamo vandens temperatūros jutiklio gedimas
. Lauko temperatūros jutiklio gedimas
Kai vedinimo įrenginys su “PRV” valdikliu
Indikacija Reikšmė
.
.
.3
.4
.5
.6
.7
.8
.9
.
CUSTOMautomatikosavarijos(papildytipoCUSTOM
modbusadresųnustatymo)

RU
17
Stouch
www.salda.lt
Описание
Пульт управления Stouch создан специально для управления:
• Вентиляционными установками SALDA и другими устройствами, снабженными контроллерами PRV
или ECO (не управляется паровая вытяжка).
• Приборами, управляемыми с помощью протокола Modbus.
Пульты управления гарантируют оптимальные комфортные условия эксплуатации, мониторинга и
обслуживания, а также безопасность. Все операции выполняются на расстоянии с помощью пульта
дистанционного управления , на котором отображается информация о неисправностях и условия
обслуживания.
Особенности:
• Эксклюзивный и эргономичный дизайн;
• Простота использования;
• Предназначен для поверхностного монтажа;
• Сенсорное управление одним нажатием;
• Легкая чистка;
• Изображение цифр на дисплее;
• Звуковой ответ на прикосновение;
• Может быть подключен к сети BMS;
• Может быть непосредственно подключен к вентилятору с управляющим сигналом 0-10VDC;
• С помощью ввода 0-10VDC можно подключить сенсор CO2 или давления;
• Возможность установить 4 скорости;
• Максимальная скорость вентилятора в течение ограниченного времени (boost);
• Блокировка (замыкание) – защита от детей;
• Возможность изменения параметров звука, дежурного режима (StandBy), CO2 в меню пользователя.
Вкомплектвходят:
Пульт управления Stouch, провод (13 м), крепежные элементы (6 шт.), кабель, винт (3,9x25 DIN 7981 – 2
шт.).
нейлоновый дюбель 5x25 – 2 шт., стальной забиваемый дюбель 12x30 – 2 шт.,
техническое руководство.
Размеры
84 mm20,5 mm1,5 mm
84 mm

RU
18
Stouch
www.salda.lt
1. Используя представленный шаблон, ввинтите в выбранном месте самонарезающие винты, оставив
зазор около 1 мм от плоскости.
2. Подключите к пульту кабель
2.1- стандартное соединение кабеля
Монтаж
2.2 - специальное соединение (смотреть: «8-ми контактное соединение»)).
3. Подвесьте пульт, держа его повернутым влево под углом 25°.
4-5. Поверните пульт вправо, пока он не прижмется к плоскости. Удалите использованный шаблон.
14
1 2 3 4
PIN1 - +24V
PIN2 - B+
PIN3 - A-
PIN4 - COM
PIN1 - +24V
PIN2 - B+
PIN3 - A-
PIN4 - COM
ВНИМАНИЯ:остальную часть кабеля пульта управления оставлять в щите автоматики
запрещено!

RU
19
Stouch
www.salda.lt
8-миконтактноесоединение
1. Источник питания 24V AC/DC, 100 мA
2. Источник питания 24V AC/DC
3. GND
4. RS485 B (Modbus)
5. RS485 A (Modbus)
6. GND
7. Вход 0-10VDC (используется для датчика давления или CO2) Питание датчика идет от отдельного
источника питания.
8. Выход 0-10VDC (используется для управления вентиляторами 0..10 VDC)
Электрическое подключение может выполнять лишь квалифицированный электрик в соответствии с
действующими международными и национальными требованиями электробезопасности и требованиями
к монтажу электроустановок.
ПРИМЕЧАНИЕ1: Если пульт используется с преобразователем качества воздуха (у которого
GND питания и аналогового выхода электрически не разделены), то для их питания должно
использоваться постоянное напряжение (DC).
ПРИМЕЧАНИЕ2: Источник питания должен быть подобран в зависимости от тока,
потребляемого пультом и преобразователем качества воздуха. Источник питания не входит в
комплектацию пульта.
Рекомендации по подключению пульта к установкам
1.Когдапультуправленияиспользуетсясвентиляционнымустройством,
которыйсинтегрированнойавтоматикой
Vin
GND
A
B
GND
AO1
IP54
Duct CO2 transsmiter S-KCO2 (DSC-G)
-A 2
-STouch
CON1
-F
-F
AHU
RS485_1
LN
-G
230VAC_24VDC
1 - 24VDC/AC
2 - 24VAC/DC
3 - GND
4 - RS465-B
5 - RS485-A
6 - GND
7 - 0 - 10VDC IN
8 - 0 - 10VDC OUT
F - предохранитель
G - источник питания
постоянного напряжения
(DC)
M1-вентиляторов EKO
Рекомендациипоподключениюпультакустановкам

RU
20
Stouch
www.salda.lt
2.КогдапультуправленияиспользуетсясRIS150PEKO
M
M
-RIS 150P EKO3
1-PE
2-N
3-L
4-GND
5-0-10VDC IN
6-10VDC OUT
-STouch
CON1
-F
-F
Vin
GND
A
B
GND
AO1
IP54
Duct CO2 transsmiter S-KCO2 (DSC-G)
-A 3
-F
L
N
PE
-G
230VAC_24VDC
1 - 24VDC/AC
2 - 24VAC/DC
3 - GND
4 - RS465-B
5 - RS485-A
6 - GND
7-0-10VDC IN
8-0-10VDC OUT
