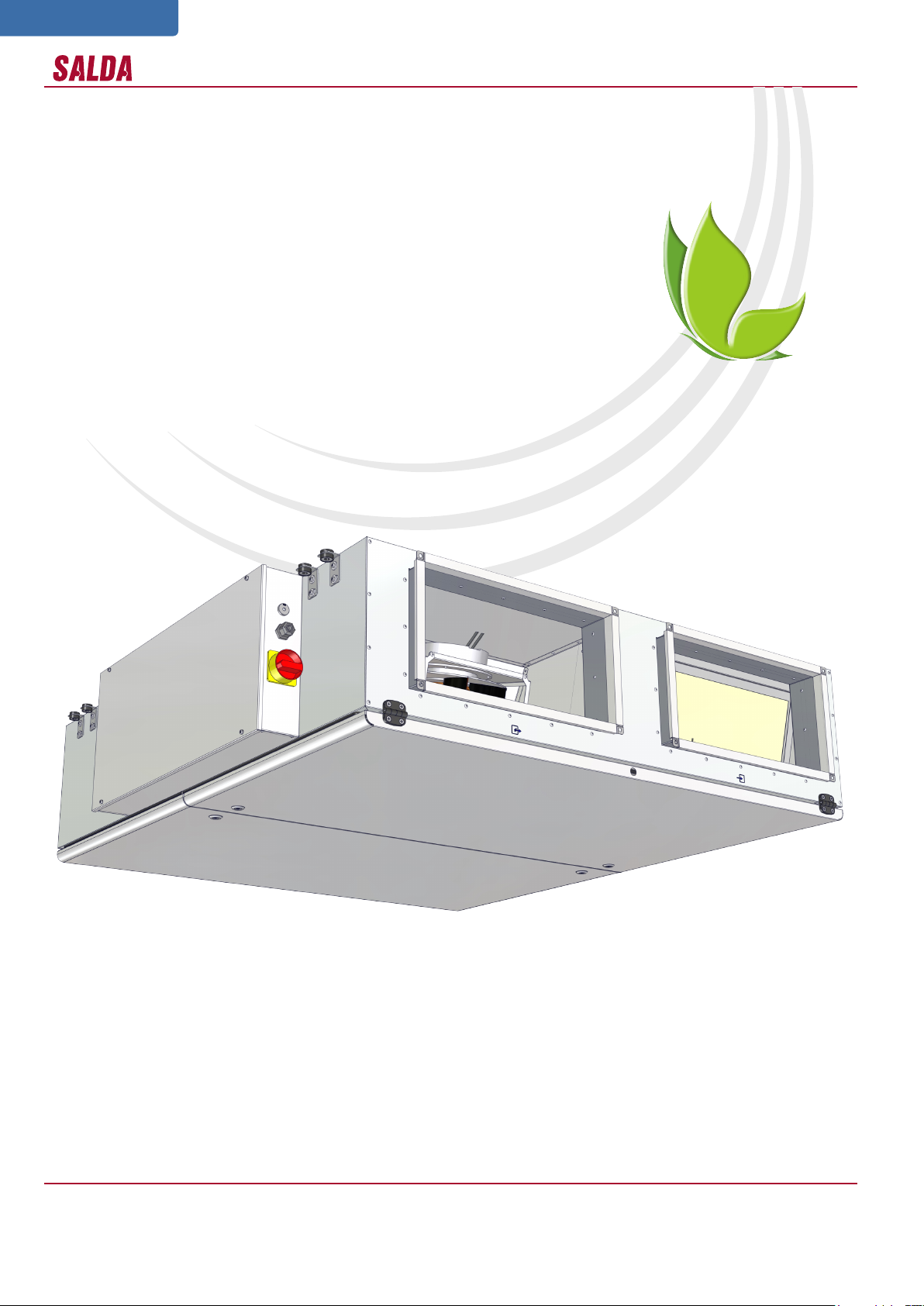

Salda RIS 1200PE EKO 3.0 User manual

Įmonė pasilieka teisę keisti techninius duomenis Änderungen in Konstruktion und Design sind vorbehalten
Subject to technical modication Производитель оставляет за собой право усовершенствования технических данных
REKUPERATORINIAI ĮRENGINIAI
ВЕНТИЛЯЦИОННЫЕ АГРЕГАТЫ С РЕКУПЕРАЦИЕЙ ТЕПЛА
AHU WITH HEAT RECOVERY
LÜFTUNGSGERÄTE MIT WÄRMERÜCKGEWINNUNG
RIS 1200PE/PW EKO 3.0
Techninis vadovas [ lt ]
Техническое руководство [ ru ]
Technical manual [ en ]
Bedienungsanleitung [ de ]
Библиотека СОК 

2
RIS 1200PE/PW EKO 3.0
www.salda.lt
[ lt ] [ ru ]
Turinys
Transportavimas ir saugojimas 4
Aprašymas 4
Apsaugos priemonės 4
Komponentai 5
Darbo sąlygos 5
Aptarnavimas 6
Filtrai 6
Ventiliatorius 6
Šilumokaitis 7
Elektrinis šildytuvas (RIS 1200PE EKO 3.0) 8
Garantija 8
Techniniai duomenys 9
Filtrai 10
Matmenys 10
Montavimas 11
Drenažas v1 12

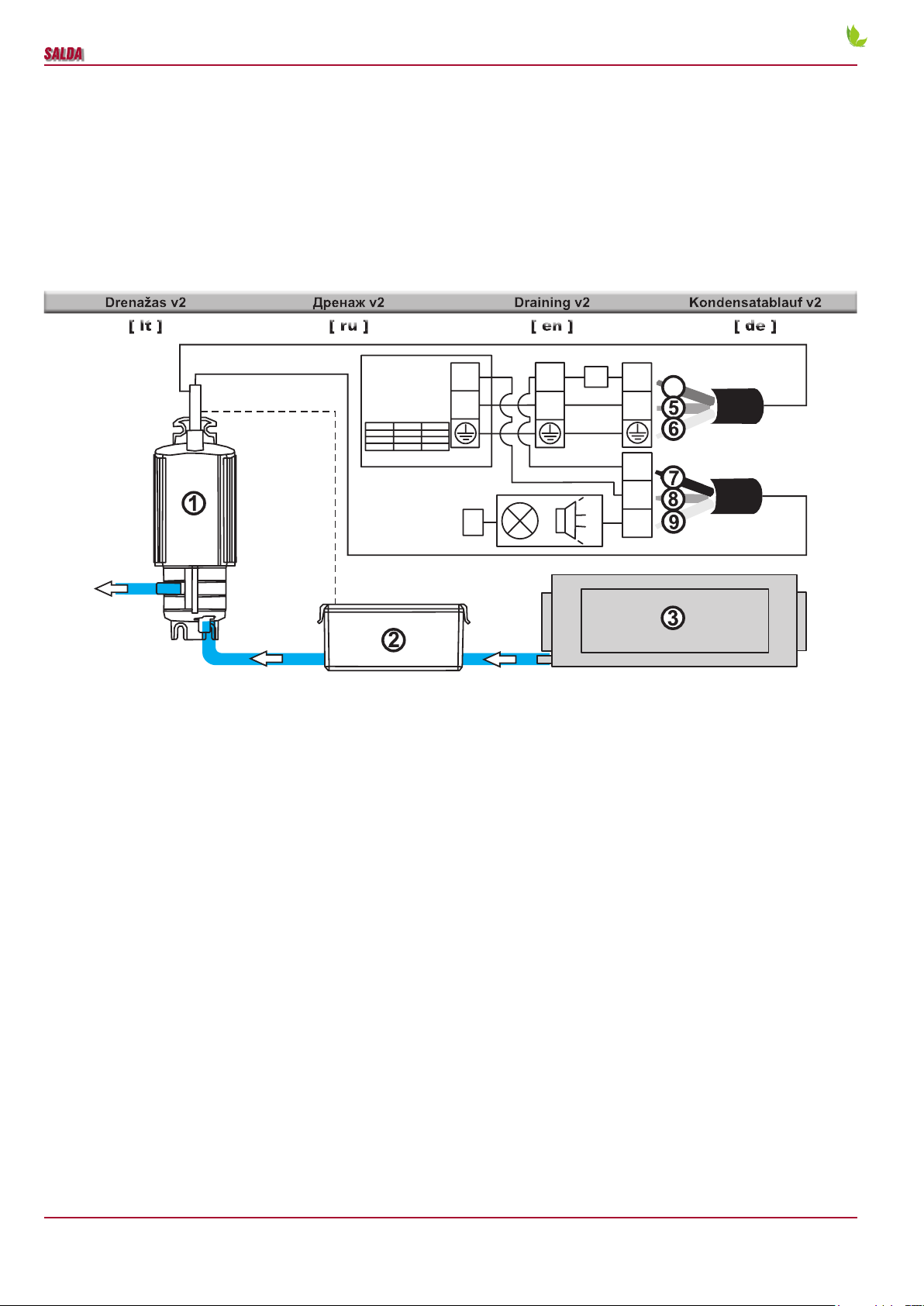

Drenažas v2 13
Sudėtinių dalių schema 14
Priedai 15
AVA/AVS prijungimo variantai 16
Valdymo automatika 16
Sistemos apsauga 18

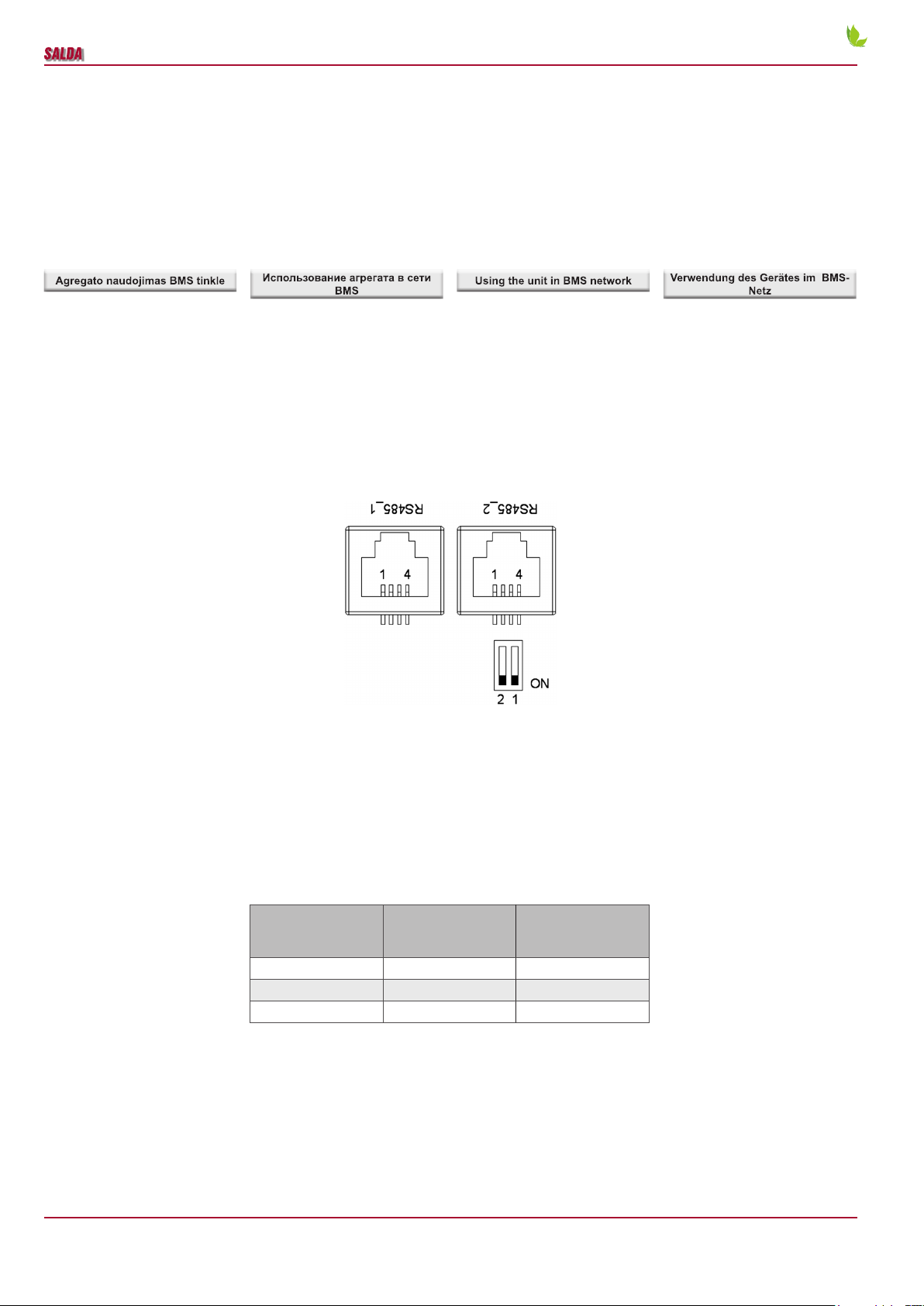

Agregato naudojimas BMS tinkle 19

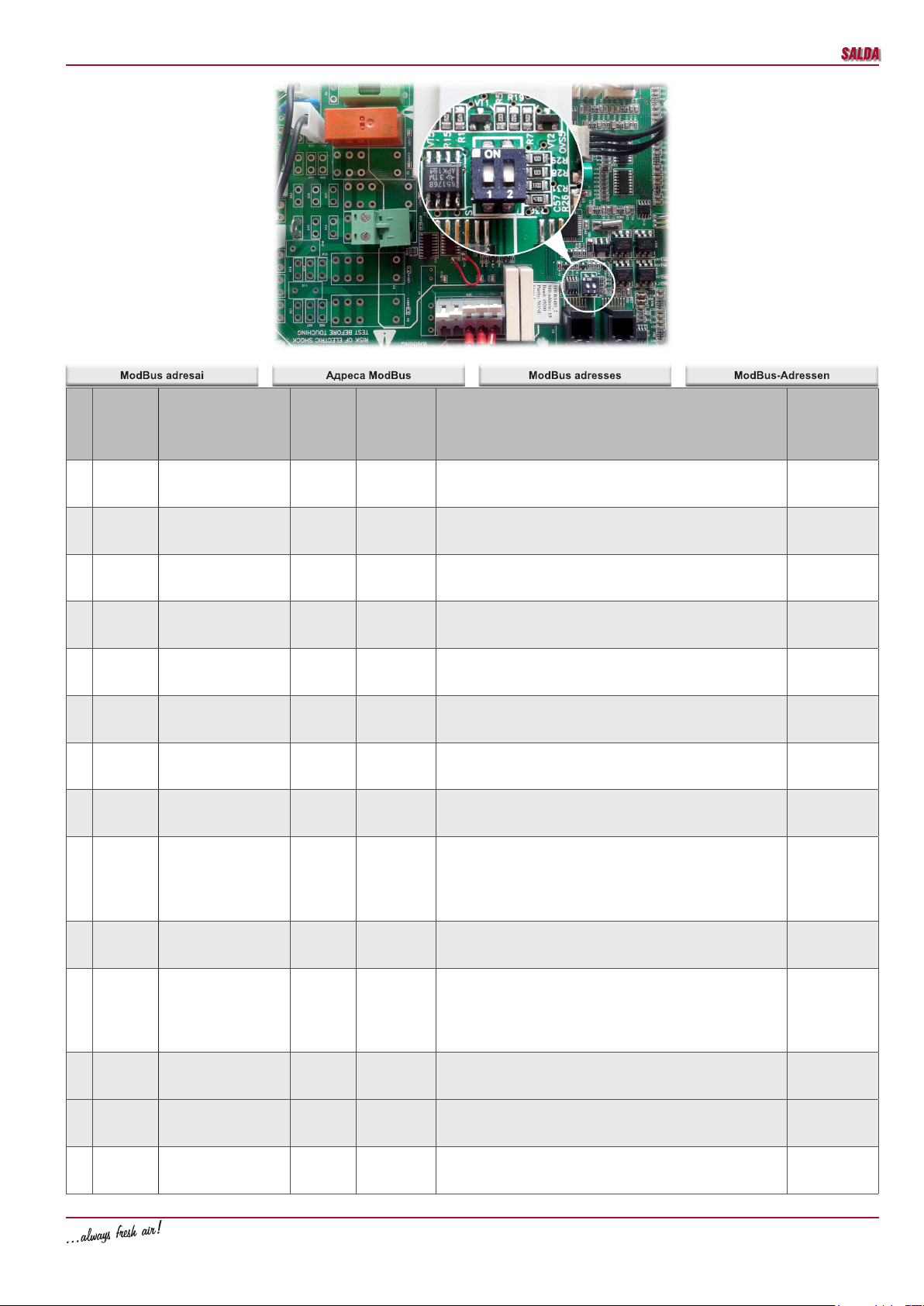

ModBus adresai 20
Elektrinis ŠVOK agregato prijungimas 21
Rekomendacijos sisistemos derinimui 22
Pagrindiniai ŠVOK įrenginio gedimai ir jų šalinimo būdai 24
Valdymo plokštė RG1 27
LED valdiklio indikacijos 28
Valdiklio ir sistemos mazgų sutartiniai žymėjimai, parametrai 28
Periodinė sistemos patikra 31
Elektrinio jungimo schema RIS 1200PE 3.0 EKO 3.0 32
Elektrinio jungimo schema RIS 1200PE 6.0 EKO 3.0 33
Elektrinio jungimo schema RIS 1200PE 9.0 EKO 3.0 34
Elektrinio jungimo schema RIS 1200PW EKO 3.0 35
Gaminio priežiūros lentelė 36
Содержание
Транспортировка и хранение 4
Описание 4
Меры предосторожности 4
Компоненты 5
Условия работы 5
Обслуживание 6
Фильтры 6
Вентилятор 6
Теплообменник 7
Электрический нагреватель (RIS 1200PE EKO 3.0) 8
Гарантия 8
Технические данные 9
Фильтры 10
Размеры 10
Установка 11
Дренаж v1 12
Дренаж v2 13
Cхема комплектующих 14
Принадлежности 15
Варианты подключения AVA/AVS 16
Автоматика управления 16
Защита системы 18
Использование агрегата в сети BMS 19
Адреса ModBus 20
Электрическое подключение агрегата ОВК 21
Рекомендации по наладке системы 22
Основные неисправности агрегата ОВК и способы их устранения 24
Пульт управления RG1 27
LED индикации контроллера 28
Условные обозначения, параметры узлов и системы 28
Периодическая проверка системы 31
Схема електрическое подключение RIS 1200PE 3.0 EKO 3.0 32
Схема електрическое подключение RIS 1200PE 6.0 EKO 3.0 33
Схема електрическое подключение RIS 1200PE 9.0 EKO 3.0 34
Схема електрическое подключение RIS 1200PW EKO 3.0 35
Таблица обслуживание продукта 36

3
RIS 1200PE/PW EKO 3.0
www.salda.lt
[ en ] [ de ]
Contents
Transportation and storage 4
Description 4
Safety precautions 4
Components 5
Operating conditions 5
Maintenance 6
Filters 6
Fan 6
Heat exchanger 7
Electrical heater (RIS 1200PE EKO 3.0) 8
Warranty 8
Technical data 9
Filters 10
Dimensions 10
Mounting 11
Draining v1 12
Draining v2 13
Scheme for components 14
Accessories 15
AVA/AVS connecting options 16
Automatic control 16
System protection 18
Using the unit in BMS network 19
ModBus adresses 20
Electrical connection of the HVAC 21
System adjustment guidelines 22
Basic failures of the HVAC unit and troubleshooting 24
Control board RG1 27
LED indications of the controller 28
Labeling, characteristics of the controller and the system comp nents 28
Regular system check-up 31
Electrical connection diagram RIS 1200PE 3.0 EKO 3.0 32
Electrical connection diagram RIS 1200PE 6.0 EKO 3.0 33
Electrical connection diagram RIS 1200PE 9.0 EKO 3.0 34
Electrical connection diagram RIS 1200PW EKO 3.0 35
Product maintenance table 36
Inhalt
Transport und Lagerung 4
Beschreibung 4
Schutzmassnahmen 4
Bestandeile des Gerätes 5
Betriebsbedingungen 5
Bedienung 6
Filter 6
Ventilator 6
Wärmetauscher 7
Elektroheizung (RIS 1200PE EKO 3.0)v 8
Garantie 8
Technische Daten 9
Filter 10
Abmessungen 10
Montage 11
Kondensatablauf v1 12
Kondensatablauf v2 13
Aufbauschema mit Bestandteile des Gerätes 14
Zubehöre 15
Montage-Varianten vom AVA/AVS 16
Automatische Steuerung 16
Systemschutz 18
Verwendung des Gerätes im BMS-Netz 19
ModBus-Adressen 20
Elektrischer Anschluss der Heizung-, Lüftung- und Klimaeinrichtung 21
Empfehlungen für die Abstimmung des Systems 22
Hauptstörungen der Heizung-, Lüftung- und Klimaeinrichtung sowie Meth-
oden ihrer Beseitigung 24
Steuerplatine RG1 27
LED-Indikationen des Kontrollers 28
Übereinstimmende Kennzeichnungen, Parameter des Kontrollers sowie
der System-Baueinheiten 28
Regelmäßige Systemkontrolle 31
Elektrische Erwärmungseinrichtung RIS 1200PE 3.0 EKO 3.0 32
Elektrische Erwärmungseinrichtung RIS 1200PE 6.0 EKO 3.0 33
Elektrische Erwärmungseinrichtung RIS 1200PE 9.0 EKO 3.0 34
Elektrische Erwärmungseinrichtung RIS 1200PW EKO 3.0 35
Wartungstabelle des Produktes 36

4
RIS 1200PE/PW EKO 3.0
www.salda.lt
• Visi įrenginiai yra supakuoti gamykloje taip,
kad atlaikytų normalias pervežimo sąlygas.
• Išpakavus įrenginį patikrinkite, ar transpor-
tuojant jis nebuvo pažeistas. Pažeistus įren-
ginius montuoti draužiama!!!
• Pakuotė yra tik apsaugos priemonė!
• Iškraudami ir sandėliuodami įrenginius, nau-
dokite tinkamą kėlimo įrangą, kad išvengtu-
mėte nuostolių ir sužeidimų. Nekelkite įren-
ginių už maitinimo laidų, pajungimo dėžučių,
oro paėmimo arba šalinimo anšų. Venkite
sutrenkimų ir smūginių perkrovų. Įrenginius
sandėliuokite sausoje patalpoje, kur santyki-
nė oro drėgmė neviršyja 70% (esant +20°C),
vidutinė aplinkos temperatūra - tarp +5°C ir
+30°C. Sandėliavimo vieta turi būti apsaugo-
ta nuo purvo ir vandens.
• Į sandėliavimo ar montavimo vietą įrenginiai
yra gabenami keltuvais.
• Nepatariame sandėliuoti ilgiau nei vienerius
metus. Sandėliuojant ilgiau nei vienerius
metus, prieš montuojant būtina patikrinti, ar
lengvai sukasi ventiliatorių ir variklių guoliai
(pasukti sparnuotę ranka), ar nėra pažeista
elektrinės grandinės izoliacija ir ar susikau-
pusi drėgmė.
• Все оборудование упаковано так, чтобы вы-
держало нормальные условия перевозки.
• После распаковки убедитесь в отсутствии по-
вреждений при транспортировке. Установка
поврежденных устройств запрещена!
• Упаковка является только средством защиты!
• С целью избегания убытков и травм при раз-
грузке и складировании устройств пользуйтесь
соответствующим подъемным оборудовани-
ем. Не поднимайте устройства за кабели пи-
тания, коробки подключения, фланцы забора
или удаления воздуха. Избегайте сотрясений
и ударных перегрузок. Устройства храните в
сухом помещении, где относительная влаж-
ность воздуха не превышает 70 проц. (при
+20ºС), а средняя температура окружающей
среды составляет от +5ºC до +30ºС. Место
складирования должно быть защищено от
грязи и воды.
• Устройства на место их складирования или
установки доставляются подъемниками.
• Не советуется складировать устройства доль-
ше одного года. При более длительном хране-
нии перед установкой необходимо убедиться
в легкости хода подшипников вентиляторов и
двигателей (повернуть крыльчатку рукой), в от-
сутствии повреждений изоляции электроцепи
и конденсации влаги.
• All units are packed in the factory to with-
stand regular conditions of transportation.
• Upon unpacking, check the unit for any dam-
ages caused during transportation. It is for-
bidden to install damaged units!!!
• The package is only for protection purpose!
• While unloading and storing the units, use
suitable lifting equipment to avoid damages
and injuries. Do not lift units by holding on
power supply cables, connection boxes, air
intake or discharge anges. Avoid hits and
shock overloads. Before installation units
must be stored in a dry room with the relative
air humidity not exceeding 70% (at +20°C)
and with the average ambient temperature
ranging between +5°C and +30°C. The place
of storage must be protected against dirt and
water.
• The units must be transported to the storage
or installation site using forklifts.
• The storage is not recommended for a pe-
riod longer than one year. In case of storage
longer than one year, before the installation it
is necessary to verify whether the bearings of
fans and motor rotate easily (turn the impeller
by hand) and if the electric circuit insulation is
not damaged or the moisture is accumulated.
• Alle Geräte sind werksseitig so verpackt,
dass sie den normalen Transportbedingungen
standhalten können.
• Nach Auspacken des Gerätes überprüfen Sie,
ob es beim Transport nicht beschädigt wurde.
Beschädigte Geräte dürfen nicht montiert wer-
den!!!
• Die Verpackung ist nur eine Schutzmaßnahme!
• Beim Ausladen und Lagern der Geräte verwen-
den Sie geeignete Hebezeuge, um Schäden
und Verletzungen zu vermeiden. Heben Sie die
Geräte nicht an Netzkabeln, Anschlusskästen,
Zu- und Abluftstutzen. Vermeiden Sie Stöße
und Schläge. Lagern Sie die Geräte in einem
trockenen Raum, wo die relative Luftfeuch-
te höchstens 70% (bei +20°C) beträgt und
die durchschnittliche Umgebungstemperatur
zwischen +5°C und +30°C liegt. Der Lagerort
muss vor Schmutz und Wasser geschützt sein.
• An den Lager- bzw. Montageort werden die
Geräte mit Hebezeugen transportiert.
• Eine Lagerung länger als ein Jahr ist nicht
empfehlenswert. Bei einer Lagerung länger
als ein Jahr ist vor der Montage unbedingt zu
prüfen, ob die Ventilator- und Motorlager leicht-
gängig sind (Flügelrad mit der Hand drehen),
ob die Isolierung des elektrischen Stromkreises
nicht beschädigt ist und sich keine Feuchtigkeit
angesammelt hat.
- Nenaudokite šio įrenginio kitiems tikslams, nei
numatyta jo paskirtyje.
- Neardykite ir niekaip nemodikuokite įrenginio.
Tai gali sukelti mechaninį gedimą ar net sužeidimą.
- Montuodami ir aptarnaudami įrenginį naudokite
specialią darbinę aprangą. Būkite atsargūs -
įrenginio ir jį sudarančiųjų dalių kampai ir briaunos
gali būti aštrios ir žeidžiančios.
- Šalia įrenginio nedėvėkite plevėsuojančių
drabužių, kuriuos galėtų įtraukti į veikiantį
ventiliatorių.
- Nekiškite pirštų ar kitų daiktų į oro paėmimo
ir išmetimo apsaugines groteles arba į prijungtą
ortakį. Bet kokiam svetimkūniui patektus į
įrenginį, tuoj pat atjunkite nuo elektros maitinimo
šaltinio. Prieš pašalindami svetimkūnį įsitikinkite,
kad sustojo bet koks mechaninis judėjimas
įrenginyje, atvėso šildytuvas. Taip pat įsitikinkite,
kad atsitiktinis įrenginio įjungimas - neįmanomas.
- Nepajunkite įrenginio prie kitokio elektros tinklo,
nei nurodyta lipduke ant įrenginio korpuso.
- Naudokite tik tinkamą išorinį jungiklį-automatinį
antsrovio saugiklį (žr. modelio lipduke nurodytą
galingumą ir nominalios srovės dydį).
- Parinktas maitinimo laidas turi atitikti įrenginio
galingumą.
- Niekada nenaudokite pažeisto maitinimo laido.
- Не используйте агрегат по другим целям,
нежели указано в его предназначении.
- Не разбирайте и никаким образом не модер-
низируйте агрегат. Это может стать причиной
механической поломки или ранения.
- Во время монтажа и обслуживания агрегата
используйте специальную рабочую одежду и
будьте осторожны - углы агрегата и составляю-
щих частей могут быть острыми и ранящими.
- Во время работы агрегата не прикосайтесь
и остерегайтесь, чтобы прочие предметы не
попали в решетки подачи и вытяжки воздуха
или в подключенный воздуховод. При попада-
нии любого постороннего предмета в агрегат
немедленно отключите от источника питания.
Перед изъятием постороннего предмета убе-
дитесь, что в вентиляторе остановилось любое
механическое движение и удостоверьтесь, что
случайное включение агрегата невозможно.
- Не подключайте к электрической сети с ины-
ми данными, чем предъявленные на наклейке
с тех. данными модели на корпусе агрегата.
- Подберите и используйте внешний вклю-
чатель - автоматический предохранитель в
соответствии с электрическими параметрами
предъявленными на наклейке с тех. данными
модели на корпусе агрегата.
- Do not use the unit for purposes other than
its’ intended use.
- Do not disassemble or modify the unit in any
way. Doing so may lead to mechanical failure
or injury.
- Use special clothing and be careful while
performing maintenance and repair jobs - the
unit’s and its components edges may be sharp
and cutting.
- Do not wear loose clothing that could be
entangled in to operating unit.
- Do not place ngers or other foreign objects
through inlet or exhaust guards or into con-
nected duct. Should a foreign object enter the
unit, immediatelly disconnect power source.
Before removing foreign object, make sure that
any mechanical motion has stopped, the heater
has cooled down and the restart is not possible.
- Do not connect to any other power voltage
source than indicated on the model label.
- Use external motor protection-switcher only
corresponding to the nominal current specica-
tion on the model label.
- Power cable should correspond to unit power
specications (see model label).
- Do not use power cable with frayed, cut, or
brittle insulation.
- Die Anlage darf nur für den dafür vorgesehenen
Zweck gemäß Bedienungsanleitung verwendet
werden.
- Die Demontage und Montage darf nur gemäß
der Betriebsanleitung vorgenommen werden
(Verletzungsgefahr oder Gefahr mechanischer
Störungen)
- Bei der Montage und Inbetriebnahme muss
Sicherheitskleidung getragen werden. Vorsicht:
die Winkel und Kanten der Anlage und der Kom-
ponenten können scharf sein und Verletzungen
verursachen;
- Bei der Arbeit sollte eng anliegende Kleidung
getragen werden!
- Weder Finger noch Gegenstände in die Zu- oder
Abluftanschlüsse stecken.
- Sollten Fremdkörper in die Anlage gelangen,
Ventilator ordnungsgemäß stillsetzen und vom
Netz trennen. Vor Beseitigung des Fremdkörpers
Stillstand des Laufrades abwarten und die Hei-
zung abkühlen lassen! Gegen Wiedereinschalten
sichern!
- Die Anlage muss gemäß Typenschild und
Angaben des Herstellers angeschlossen werden.
- Anschluss mit Überlastungsschutzschalter
gemäß Angaben auf dem Typenschild.
- Die Netzzuleitung muss der Kapazität der Anlage
Rekuperatoriai - tai oro vėdinimo įrenginiai,
kurie valo, šildo ir tiekia šviežią orą. Įrenginiai
paima šilumą iš išmetamo oro ir perduoda jį
į tiekiamą.
• Plokštelinis šilumokaitis, kurio temperatūrinis
našumas iki 90%.
• Integruota motorizuota apėjimo sklendė („By-
pass“).
• Integruotas elektrinis šildytuvas, valdymo ti-
pas: relinis įj./išj. (tik RIS 1200PE EKO 3.0).
• Našūs ir tyliai veikiantys EC ventiliatoriai.
• Žemas SFP (Specic Fan Power) lygis
EN13779
Integruotas saugaus atkirtimo jungiklis EN
60204-1:2006) (tik RIS 1200PE EKO 3.0).
• Akustinė ir šiluminė 30mm išorinių sienelių
izoliacija.
• Integruota valdymo automatika, „Plug and
Play“ pajungimas.
• Paneliniai ltrai F7/F5.
• Agregate sumontuoti: TL - šviežio oro tempe-
ratūros jutiklis, TJ - tiekiamo oro temperatūros
jutiklis, TE - šalinamo oro temperatūros jutiklis,
DTJ100 - ištraukiamo oro dregmės ir temepe-
ratūros jutiklis.
• Standartiškai tiekiamas su V2 automatikos
valdikliu.
Netinkami naudoti baseinuose, pirtyse ir
kitose panašiose patalpose.
Į standartinę pakuotę (be papildomai užsako-
mų priedų) įeina:
1) vėdinimo įrenginys RIS 1200PE/PW EKO
3.0;
2) Vamzdelis
3) Sąvarža
Рекуператоры – это вентиляционные
устройства, которые очищают, согревают и
подают свежий воздух. Устройства отбирают
тепло из вытяжного воздуха и передают его
приточному.
• Роторный теплообменник, тепловая
эффективность которого – до 90 проц.
• Интегрированная моторизованная
обходная заслонка (“By-pass”).
• Интегрированный электрический
нагреватель, тип управления: релейной
вход/выход (только RIS 1200PE EKO
3.0).
• Производительные и тихо работающие ЕС
вентиляторы.
• Низкий уровень SFP (Specic Fan Power)
EN13779.
• Интегрированный переключатель
безопасного отключения EN 60204-1:2006.
(только RIS 1200PE EKO 3.0).
• Акустическая и тепловая 30 мм изоляция
наружных стенок.
• Интегрированная автоматика управления,
подключение “Plug and Play”.
• Панельные фильтры F7/F5.
• В комплект входят датчики: TL - темп.
свежего воздуха, TJ - темп. приточного
воздуха, TE - темп. выбрасываемого
воздуха, DTJ100 - влажност и темп.
вытяжного воздухa.
• Стандартно поставляется с контроллером
автоматики V2.
Не приспособлен для использования
в бассейнах, банях и других подобных
помещениях.
В стандартную упаковку (кроме
дополнительно заказываемых приложений)
входят:
1) вентиляторное устройство RIS 1200PE/
PW EKO 3.0;
2) Tрубка
3) Хомут
AHUs are air ventilation devices that clean,
heat and supply fresh air. Units take heat from
exhausted air and transmit it to supply air.
• Пластинчатый теплообменник, тепловая
эффективность которого – до 90 проц.
• Integrated motorized by-pass valve.
• Integrated electrical heater, Control type: re-
lay in/out (just RIS 1200PE EKO 3.0).
• Efcient and silent EC fans.
• Low SFP (Specic Fan Power) level
EN13779.
• Integrated safety cut-off switch EN 60204-
1:2006. (just RIS 1200PE EKO 3.0).
•
• Acoustic and thermal 30mm insulation of
external walls.
• Integrated control automation, Plug and Play
connection.
• Panel lters F7/F5.
• Package includes: TL - temp. sensor for fresh
air, TJ - temp. sensor for supply air, TE -
temp. sensor for exhaust air, DTJ100 - temp.
and humidity sensor for extract air.
• As standard, supplied with Ewith automatic
controller V2.
Not suitable for use at swimming pools,
saunas and other similar facilities.
Standard package (without optional accesso-
ries) includes:
1) Ventilation unit RIS 1200PE/PW EKO 3.0;
2) Tube
3) Clamp
WRG-Ventilatoren sind Lüftungsgeräte, die
reinigen, erwärmen und liefern frische Luft. Die
Geräte nehmen die Wärme von der Abluft und
übergibt sie der Luft, die geliefert wird.
• Plattenwärmeaustauscher, dessen Tempera-
turleistung bis 90 % beträgt.
• Integrierter motorisierter Bypass-Klappe.
• Integrierter elektrischer Wärmer, Steu
rungstyp: Relais in / out (nur RIS 1200PE
EKO 3.0).
• Leistungsfähige und leise EC-Ventilatoren.
• Niedriges SFP-Niveau (Specic Fan Power)
laut EN 13779.
• Integrierter Abtrennschalter laut EN 60204-
1:2006. (nur RIS 1200PE EKO 3.0).
• Lärm- und Wärmedämmung der 30 mm-
Außenwände.
• Integrierte Steuerautomatik, Plug and Play-
Anschluss.
• Plattenlter F7/F5.
• Im Lieferumfang enthalten: TL-
Außenlufttemperaturfühler, TJ - Zulufttem-
peraturfühler, TE - Ablufttemperaturfühler,
DTJ100 - Abluftfeuchte- und Temperatur-
fühler.
• V2 Automatik-Regler gehört zum seriellen
Lieferumfang.
Nicht für Betrieb in Schwimmbädern, Sau-
nen und ähnlichen Räumen bestimmt.
Zur Standardverpackung (ohne Zubehör, das
zusätzlich bestellt wird) gehören:
1) Lüftungsgerät RIS 1200PE/PW EKO 3.0;
2) Rohr
3) Schelle

5
RIS 1200PE/PW EKO 3.0
www.salda.lt
- Niekada į šlapias rankas neimkite į elektros
tinklą pajungtų maitinimo laidų.
- Niekada nenardinkite prailginimo laidų ir
kištukinių jungčių į vandenį.
- Nemontuokite ir nenaudokite įrenginio ant
kreivų stovų, nelygių paviršių ir kitokių nestabilių
plokštumų.
- Montuokite įrenginį tvirtai, tuo užtikrindami
saugų jo naudojimą.
- Niekada nenaudokite šio įrenginio sprogimui
palankioje ir agresyvių medžiagų turinčioje
aplinkoje.
- Nenaudokite prietaiso, jei išorinės jungtys yra
sugedusios ar pažeistos. Esant pažeidimams,
nutraukite prietaiso eksploataciją ir nedelsiant
pakeiskite pažeistas dalis.
- Nenaudokite vandens ar kitokių skysčių
elektros dalims ar jungtims valyti.
- Pastebėjus skysčius ant elektrinių dalių ar
jungčių, nutraukite prietaiso eksploataciją.
- Draudžiama atlikti elektros jungimo darbus
esant įjungtai įtampai. Kai gnybtai atjungti
apsaugos lygis yra IP00. Taip galima prisiliesti
prie komponentų, turinčių pavojingą įtampą.
- Кабель питания должен быть подобран в
соответствии с мощностью агрегата.
- Не используйте кабель питания с повреж-
денной изоляцией.
- Не берите подключенный в электросеть
кабель мокрыми руками.
- Не допускайте погружения кабеля питания
и разъемов в воду.
- Не устанавливайте и не используйте агрегат
на нестабильных подставках, неровных, кривых
и пр. неустойчивых поверхностях.
- Устанавливайте агрегат надежно, тем обе-
спечивая безопасное использование.
- Не используйте агрегат в взрывоопасной и
агрессивные элементы содержащей среде.
- Не пользуйтесь прибором, если электро-
провод или штепсельная вилка испорчены
или повреждены. При наличии повреждений
прекратите эксплуатацию прибора и немед-
ленно замените поврежденные части.
- Для чистки электрической части или вклю-
чателей не пользуйтесь водой или другой
жидкостью.
- Заметив на электрической части жидкость,
прекратите эксплуатацию прибора.
- Выполнение работ по электрической части
при подключенном напряжении воспрещено.
Когда клеммы отключены, степень защиты
соответствует IP00. Так можно прикасаться
к компонентам под опасным напряжением.
- Never handle energized power cable with
wet hands.
- Never let power cables or plug connections
lay in water.
- Do not place or operate unit on unsteady
surfaces and mounting frames.
- Mount the unit rmly to ensure safe operating.
- Never use this unit in any explosive or aggres-
sive elements containing environment.
- Do not use the device if external connections
are broken or damaged. If there are any defects,
stop operating the device and replace the dam-
aged parts immediately.
- Do not use water or another liquid to clean
electrical parts or connections.
- If you notice water on electrical parts or con-
nections, stop operating the device.
- Do not make any electrical connections when
the power is on. When the terminals are discon-
nected, the degree of protection is IP00. This
allows touching components with dangerous
voltages.
entsprechen.
- Die Verwendung einer beschädigten Zuleitung
ist unzulässig.
- Elektrische Kabel, welche unter Strom stehen,
NIE mit nassen Händen anfassen!
- Verlängerungskabel und Steckverbindungen
NIE mit Wasser in Berührung bringen.
- Anlage nicht auf schiefe Konsolen, unebene
oder instabile Flächen montieren und betreiben.
- Die Anlage muss stabil montiert werden, um
einen sicheren Betrieb zu gewährleisten.
-Die Anlage darf nicht in explosionsgefährdeter
Umgebung oder für aggressive Stoffe verwendet
werden.
- Verwenden Sie das Gerät nicht, falls die Au-
ßenanschlüsse defekt oder beschädigt sind. Bei
Beschädigungen bitte das Gerät außer Betrieb
setzen und unverzüglich die beschädigten Teile
austauschen.
- Verwenden Sie kein Wasser bzw. sonstige
Flüssigkeiten für die Reinigung von Elektroteilen
oder –Anschlüssen.
- Falls Sie Flüssigkeiten an den Elektroteilen
oder –Anschlüssen bemerken, setzen Sie das
Gerät außer Betrieb.
- Es ist grundsätzlich verboten Arbeiten des
Elektroanschlusses unter Spannung durchzufüh-
ren. Wenn die Anschlussklemmen abgeschaltet
sind, ist das Schutzniveau IP00. So kann man
Komponente berühren, die die gefährliche
Spannung haben.
• Įrenginys skirtas eksploatuoti tik uždarose
patalpose.
• Įrenginius draudžiama naudoti potencialiai
sprogimui pavojingoje aplinkoje.
• Įrenginys pagamintas tiekti/traukti tik švarų
(be metalų koroziją skatinančių cheminių jun-
ginių; be cinkui, plastmasei, gumai agresyvių
medžiagų; be kietų, lipnių bei pluoštinių me-
džiagų dalelių) orą iš patalpos.
• Устройство предназначено для работы толко
в помещении.
• Запрещается использование устройств в по-
тенциально взрывоопасной среде.
• Устройство предназначено для подачи и вы-
тяжки из помещения только чистого воздуха
(без химических соединений, способствующих
коррозии металлов; без веществ, агрессивных
по отношению к цинку, пластмассе, резине;
• Unit is designed to operate indoors only.
• It is forbidden to use the unit in potentially
explosive environment.
• Unit is designed to supply/extract only clean
air (free of chemical compounds causing
metal corrosion, of substances aggressive to
zinc, plastic and rubber, and of particles of
solid, adhesive and bred materials).
• The working extract and supply air tempera-
• Das Gerät ist nur für Innenaufstellung be-
stimmt.
• Die Geräte dürfen nicht in einer explosionsge-
fährdeten Atmosphäre betrieben werden.
• Das Gerät ist nur für die Zufuhr/den Abzug von
ausschließlich sauberer Luft (ohne chemische
Verbindungen, die Metallkorrosion hervorrufen;
ohne aggressive Substanzen, die Zink, Kunst-
stoff und Gummi angreifen; ohne Partikeln von
1. Korpusas
2. Tiekiamo oro ltras
3. Ištraukiamo oro ltras
4. Tiekiamo oro temperatūros jutiklis
5. Ištraukiamo oro ventiliatorius
6. Apėjimo sklendės pavara
7. Šilumokaitis
8. Ištraukiamo oro temperatūros jutiklis
9. Tiekiamo oro ventiliatorius
10. Elektrinis šildytuvas (tik RIS 1200PE EKO
3.0)
11. Apėjimo sklendė
12. Automatikos dėžė
13. Ištraukiamo oro dregmės ir temeperatūros
jutiklis
14. Tiekiamo oro slėgio relė
15. Ištraukiamo oro slėgio relė
16. Šilumokaičio priešužšaliminė slėgio relė
1. Housing
2. Supply air lter
3. Exhaust air lter
4. Supply air temperature sensor
5. Exhaust air fan
6. By-pass valve actuator
7. Heat Exchanger
8. Exhaust air temperature sensor
9. Supply air fan
10. Electrical heater (just RIS 1200PE EKO
3.0)
11. By-pass valve
12. Control Box
13. Temp. and humidity sensor for extract air
14. Supply air differential pressure switch
15. Extract air differential pressure switch
16. Heat exchanger antifrost pressure switch
1. Gehäuse
2. Zuluft-Filter
3. Abluft-Filer
4. Temperaturfühler der Zuluft
5. Abluft-Ventilator
6. Antrieb der Bypass-Klappe
7. Wärmetauscher
8. Temperaturfühler der Abluft
9. Zuluft-Ventilator
10. Elektrischer Wärmer (nur RIS 1200PE EKO
3.0)
11. Bypass-Klappe
12. Steuerkasten
13. Abluftfeuchte- und Temperaturfühler
14. Druckrelais der Zuluft
15. Druckrelais der Abluft
16. Frostschutzfühler des Wärmeübertragers
1. Корпус
2. Фильтр приточного воздуха
3. Фильтр вытяжного воздуха
4. Датчик температуры приточного воздуха
5. Вентилятор вытяжного воздуха
6. Привод обходной заслонки
7. Теплообменник
8. Датчик температуры вытяжного воздуха
9. Вентилятор приточного воздуха
10. Электрический нагреватель (только RIS
1200PE EKO 3.0)
11. Обходная заслонка
12. Блок управления
13. Влажност и темп. вытяжного воздухa
14. Реле давления приточного воздуха
15. Реле давления вытяжного воздуха
16. Реле давления для защиты от замерзания
теплообменника
