Salda SMARTY 2R SLIMLINE User manual

Spiskåpa till aggregat Smarty 2R
Cooker hood for Smarty 2R unit
SV Bruksanvisning
Säkerhetsföreskrifter ..................... 3
Installation ...................................... 4
Användning ..................................... 6
Service och garanti ......................... 7
EN Operating instructions
Safety Instructions ......................... 8
Installation ...................................... 9
Instructions for use ...................... 1
Service and warranty .................... 13

991.046 . 17/1 6 15/ 016-06-13 ( 1915)

SÄKERHETSFÖRESKRIFTER
Läs noga igenom denna bruks-
och monteringsanvisning, i synner-
het säkerhetsföreskrifterna, innan
du installerar och börjar använda
produkten.
Spara bruksanvisningen för senare
användning eller till den som even-
tuellt övertar produkten efter dig.
Gör produkten strömlös innan all
form av rengöring och skötsel.
§Avledning av utblåsningsluften
skall utföras i enlighet med fö-
reskrifter utfärdade av berörd
myndighet.
§Utblåsningsluften får inte ledas
in i rökkanal som används för
avledning av rökgaser från t ex
gas- eller braskaminer, ved- el-
ler oljepannor etc.
§Avståndet mellan spis och pro-
dukt måste vara minst 45 cm.
Vid gasspis ökas avståndet till
65 cm. Om högre monterings-
höjd rekommenderas av gas-
spisens tillverkare ska hänsyn
tas till detta.
§För att undvika att fara uppstår
ska fast installation, utbyte av
sladdställ eller annan typ av
anslutning utföras av behörig
fackman.
§Att flambera under produkten
är inte tillåtet.
§Tillräckligt med luft måste till-
föras rummet när produkten
används samtidigt med pro-
dukter som använder annan
energi än el-energi, t ex gas-
spis, gas- eller braskaminer,
ved- eller oljepannor etc.
§ Produkten kan användas av
barn från 8 år och personer
med nedsatt mental, sensorisk
eller fysisk förmåga, eller brist
på erfarenhet och kunskap, om
de informeras om hur produk-
ten är avsedd att användas.
§Barn skall inte leka med pro-
dukten. Rengöring och under-
håll av produkten skall inte
utföras av barn utan tillsyn.
§Åtkomliga delar av produkten
kan bli heta i samband med
matlagning.
§Risken för brandspridning ökar
om inte rengöring sker så ofta
som anges.
991.046 . 17/1 6 15/ 016-06-13 3

INSTALLATION
Spiskåpan är avsedd för montering under
aggregat. Spiskåpan är försedd med mo-
tordrivet spjäll, LED-lampor och metallt-
rådsfilter. Installation, användning, skötsel,
underhåll mm framgår av denna anvisning.
TEKNISKA UPP IFTER
Fig.

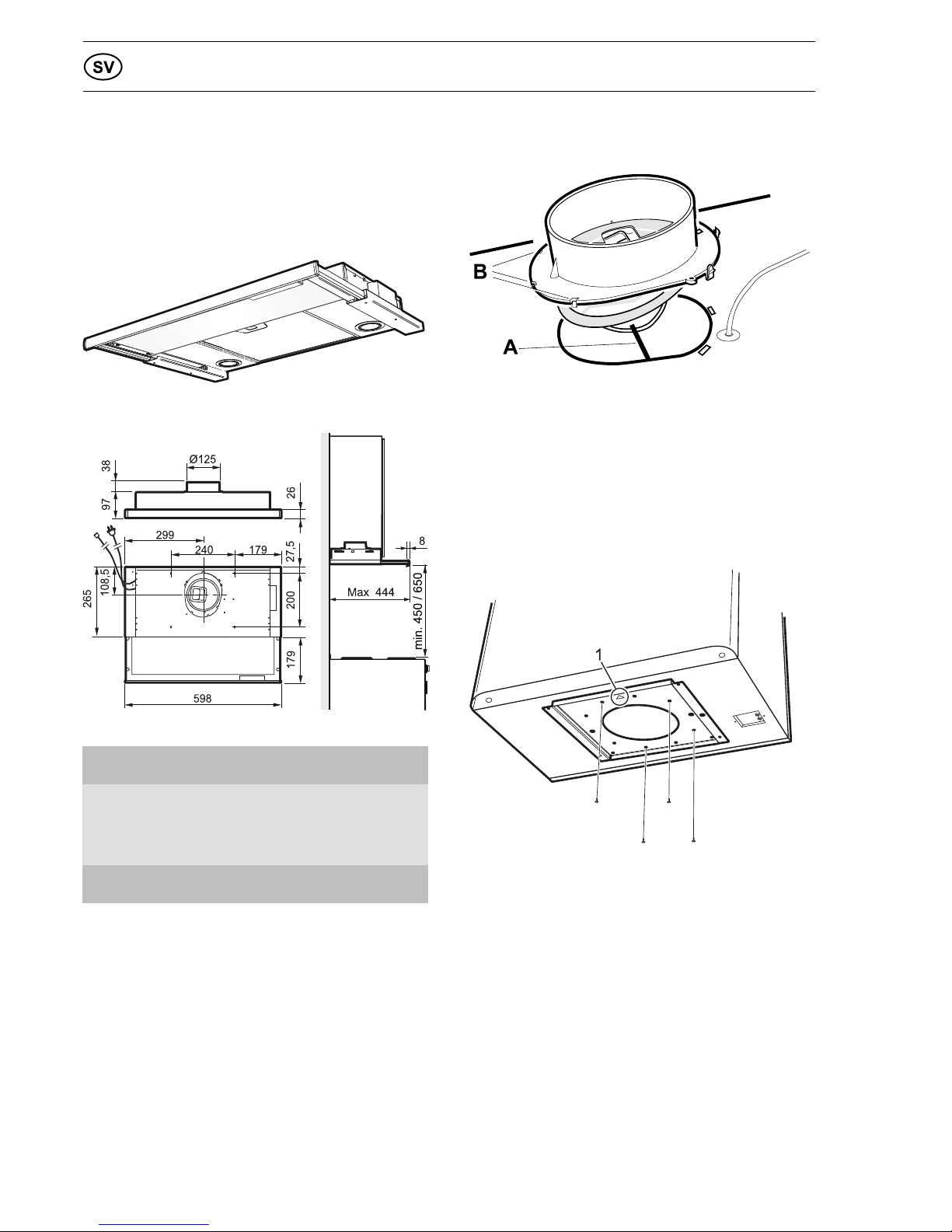

Mått se Fig. 1
Elektrisk
anslut-
ning
30 V ~ med skyddsjord.
Belysning LED x W
INSTALLATION
Monteringsdetaljer, skruvar för uppfästning
mm levereras med spiskåpan.
Montering anslutningsstos med spjäll
Fig. 2
Utluftdonet levereras inuti spiskåpan.
Spjällaxeln A placeras i öglan under spjäl-
locket, se Fig. . Se till att klackarna B ham-
nar under plåtkanten och att donet snäpper
fast.
Montering av spiskåpa
Fig. 3
Spiskåpan monteras med hjälp av konsol.
Pil på konsolen (se 1i Fig. 3) ska vara rik-
tad emot aggregatets framsida oavsett om
aggregatet är höger— eller vänstermonterat.
Skruva fast konsolen under aggregatet med
4 st borrande skruvar enligt Fig. 3, vänds
aggregatet så gäller motsatta skruvhål.
4991.046 . 17/1 6 15/ 016-06-13

Fig. 4
Skruva sedan 4 st borrande skruvar i hör-
nen på konsolen, Fig. 4
Fig. 5
Montera täcklisten med st borrande skru-
var på nedre bakkanten av spiskåpan med
den kortare valsade delen uppåt, Fig. 5.
Fig. 6
Anslut nätspänningskabel och styrkabel till
aggregatet, Fig. 6.
Skruva fast spiskåpan i konsolen med 4st
borrande skruvar, Fig. 6.
Justering av utdragbar front.
Fig. 7
Drag ut fronten helt. Lossa skruven för
frontstoppen, på undersidan av spiskåpan
och dra den så långt fram mot fronten det
går, Fig. 7.
Fig. 8
Skjut in fronten tills den hamnar i rätt läge
mot skåpraden, Fig. 8. Drag ut fronten igen
och dra fast skruven för frontstoppen.
Byte av front.
Fig. 9
Fronten är löstagbar för byte mot annan
frontlist. Lossa skruvarna enligt Fig. 9.
991.046 . 17/1 6 15/ 016-06-13 5

ANVÄNDNING
FUNKTION STRÖMBRYTARE
Fig. 0
A. Timerfunktion på spjäll.
Tryck en gång. Spjället är öppet i 30
min.
Tryck gånger. Spjället är öppet i 60
min.
Tryck 3 gånger: Spjället är öppet i 90
min.
Tryck ytterligare en gång. Spjället
stängs.
Spjället stängs automatiskt efter 30/
60/90 min och ventilationsaggregatet
återgår till normalventilation, hastighet
.
B. Belysning.
C. Hastighet på ventilationsaggregatets
fläktar. Ingen tidsstyrning av vald hastig-
het utom när timerfunktion för spjäll
används.
D. Indikeringslampa vid fel.
Om indikeringslampan lyser eller blinkar
se manualen för aggragatet.
Vid matlagning öppnas spjället. Anpassa
ventilationsaggragatets hastighet till typ av
matlagning. Låt gärna spjället vara öppet en
stund före och efter matlagning, för att
hindra att os sprids i rummet.
SKÖTSEL OCH UNDERHÅLL
Rengöring
Spiskåpan torkas av med våt trasa och
diskmedel. Filtret ska rengöras gånger
per månad vid normal användning.
Fig.
Ta bort fettfilter genom att öppna snäppet,
Fig. 11. Hantera filter försiktigt, var noga
med att inte bocka dem.
Blötlägg filtret i varmt vatten blandat med
diskmedel. Filtret kan även diskas i maskin.
Sätt tillbaka fettfilter efter rengöring, se till
att de snäpper fast ordentligt.
Insidan av spiskåpan samt spjället ska ren-
göras minst två gånger per år. Torka av
med våt trasa och diskmedel. Spjället ren-
görs enklast när det är öppet.
6991.046 . 17/1 6 15/ 016-06-13

SERVICE OCH GARANTI
Kontrollera att säkringen är hel. Prova alla
funktioner för att säkerställa vad som inte
fungerar.
Kontakta Salda AB
tel. [phone]
De kan hjälpa till att åtgärda felet eller anvi-
sa till närmaste servicefirma för snabb och
bra service.
Produkten omfattas av gällande EHL-
bestämmelser.
EMBALLA E- OCH
PRODUKTÅTERVINNIN
Emballaget ska lämnas in på närmaste
miljöstation för återvinning.
Symbolen anger att produkten
inte får hanteras som hushålls-
avfall. Den skall i stället lämnas
in på uppsamlingsplats för
återvinning av el- och elektro-
nikkomponenter. Genom att säkerställa att
produkten hanteras på rätt sätt bidrar du till
att förebygga eventuellt negativa miljö- och
hälsoeffekter som kan uppstå om produk-
ten kasseras som vanligt avfall. För ytterli-
gare upplysningar om återvinning bör du
kontakta lokala myndigheter, sophämt-
ningstjänst eller affären där du köpte varan.
991.046 . 17/1 6 15/ 016-06-13 7

SAFETY INSTRUCTIONS
Carefully read these instructions
of use and the installation guide,
in particular the safety instruc-
tions, before you install and begin
using the product.
Save these instructions for later
use or for the party who may take
over the product after you.
Make sure you unplug the product
prior to any form of cleaning or
care.
§Diversion of exhaust air shall
be carried out in accordance
with instructions issued by the
appropriate authority.
§Exhaust air may not be direc-
ted into flues that are used for
fumes from, for example, gas,
wood or oil-burning stoves, fi-
replaces, etc.
§The distance between the coo-
ker and the product must be at
least 45 cm. For gas cookers,
the distance should be increa-
sed to 65 cm. If a higher
mounting height is recommen-
ded by the gas cooker manu-
facturer, this should be taken
into account.
§In order to avoid a potential
hazard, installation, replace-
ment of cables or other types
of connection should be car-
ried out by a qualified
professional.
§Flambéing underneath the pro-
duct is not allowed.
§There must be sufficient air in
the room when the hood is to
be used at the same time as
products that use energy sour-
ces other than electricity, i.e.,
gas hobs, gas, wood or oil-bur-
ning stoves or fireplaces, etc.
§ The product may be used by
children from 8 years of age
and persons with mental, sen-
sory or physical impairment, or
a lack of experience and know-
ledge, if they are informed on
how the product is to be used.
§Children should not be allowed
to play with the product. Clea-
ning and maintenance of the
product must not be perfor-
med by children without
supervision.
§Accessible parts of the product
may become hot in conjunc-
tion with cooking.
§The risk of a fire spreading in-
creases if cleaning is not car-
ried out as often as is
recommended.
8991.046 . 17/1 6 15/ 016-06-13

INSTALLATION
Cooker hood for mounting under unit. The
cooker hood is equipped with a motorised
damper, LED lamps and metal mesh filter.
Installation, use, care, maintenance etc.,
are described in these instructions.
TECHNICAL INFORMATION
Fig.
Measure-
ments see Fig. 1
Electrical
installa-
tion
30 V ~ earthed
Lighting LED x W
INSTALLATION
Fixing parts, screws for mounting, etc. are
supplied with the cooker hood.
Installing the damper.
Fig. 2
A duct connector with damper is provided
inside the hood.
Position the damper axle "A" in the loop un-
der the damper lid; see Fig. . Ensure that
the clips "B" engage under the edge of the
plate. Press the connector into position un-
til the snap locks is fixed.
Mounting the cooker hood

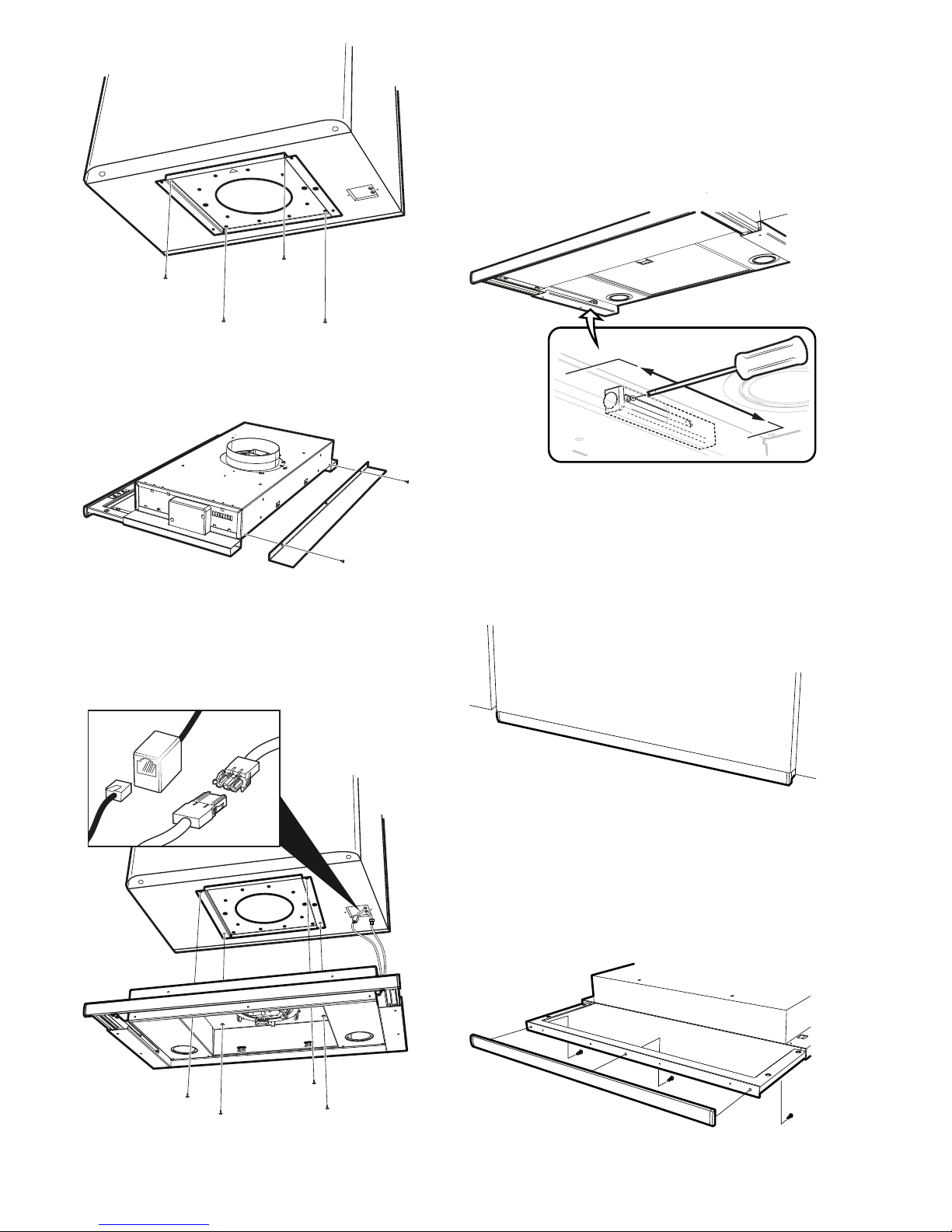

Fig. 3
The cooker hood is installed using a brack-
et. The arrow on the bracket (see 1i Fig. 3)
should be facing against the front of the
unit, whether the unit is right- or left-hand
mounted. Screw the bracket under the unit
with four drilling screws according to Fig. 3.
If the unit is turned, use the opposite screw
holes.
991.046 . 17/1 6 15/ 016-06-13 9

Fig. 4
Screw four drilling screws in the corners of
the bracket, Fig. 4
Fig. 5
Mount the cover strip with two drilling
screws on the lower rear edge of the coo-
ker hood with the shorter part rolled up,
Fig. 5.
Fig. 6
Connect the mains connection and control
cable to the unit, Fig. 6.
Screw the hood on the bracket with four
drilling screws, Fig. 6.
Adjusting the pull-out front.
Fig. 7
Pull the front out completely. Undo the
screw for the front stop, which is located
on the underside of the cooker hood, and
the pull it as far towards the front as pos-
sible, Fig. 7.
Fig. 8
Slide in the front until it is correctly positio-
ned in relation to the cupboards, Fig. 8. Pull
out the front again and tighten the front
stop screw.
Changing front.
Fig. 9
10 991.046 . 17/1 6 15/ 016-06-13

The front is removable to enable replace-
ment with another front moulding. Undo
the screws according to Fig. 9.
991.046 . 17/1 6 15/ 016-06-13 11

INSTRUCTIONS FOR USE
FUNCTION SWITCH
Fig. 0
A. Timer function for damper.
Press once. Damper remains open for
30 mins.
Press twice. Damper remains open for
60 mins.
Press three times: Damper remains open
for 90 mins.
Press again. Damper closes.
The damper closes automatically after
30/60/90 minutes and the ventilation
unit returns to normal ventilation, speed
.
B. Lighting.
C. Speed of the ventilation unit's fans. No
timing of selected speed except when
using the timer function for the damper.
D. Fault indicator lamp.
If the fault indicator lamp glows or
blinks, consult the user manual for the
unit.
Open the damper while cooking. Adjust the
speed of the ventilation unit’s fans depend-
ing on the type of food you are cooking. It
is a good idea to open the damper a short
while before and after cooking, in order to
avoid the spread of odours in the room.
CARE AND MAINTENANCE
Cleaning
The cooker hood should be cleaned with a
damp cloth and washing-up liquid. The filter
must be cleaned twice a month, with nor-
mal usage.
Fig.
Remove the grease filter by opening the
snap, Fig. 11. Handle the filter gently, be
careful not to bend them.
Soak the filter in a solution of warm water
and washing-up liquid. The filter can also be
washed in a dishwasher.
Refit the grease filter after cleaning, make
sure they snap firmly into place.
The inside of the fan and the damper shall
be cleaned at least twice a year. Wipe with
a damp cloth and detergent. The damper is
best cleaned when it is open.
1 991.046 . 17/1 6 15/ 016-06-13

SERVICE AND WARRANTY
Check that the fuse is intact. Go through all
the functions to check what does not work.
Contact Salda AB
tel. [phone]
They can provide assistance with address-
ing the problem or point you to the nearest
service company for fast and effective
service.
The product is covered by the relevant EHL
provisions.
PACKA IN AND PRODUCT
RECYCLIN
The packaging should be deposited at
your nearest recycling collection point
The symbol means that the
product may not be treated as
household waste. It should in-
stead be submitted to a collec-
tion point for the recycling of
electrical and electronic components. By
ensuring that the product is handled in the
correct manner, you help to prevent the
possible negative environmental and health
effects that could occur if the product was
disposed of as regular waste. For further in-
formation on recycling, contact your local
authority or refuse disposal service, or the
store where you purchased your product.
991.046 . 17/1 6 15/ 016-06-13 13

991.046 . 17/1 6 15/ 016-06-13 15

991.046 . 17/1 6 15/ 016-06-13 ( 1915)
