Salicru SPS Safe 6+ User manual

1EK920A19
SALICRU
3
1
2
8
4
5
11
9
10
11
7
6
3
2
1
4
5
8
9
10
13
6 7 7 3 1 2 8 6 9
12 14 11
4
5

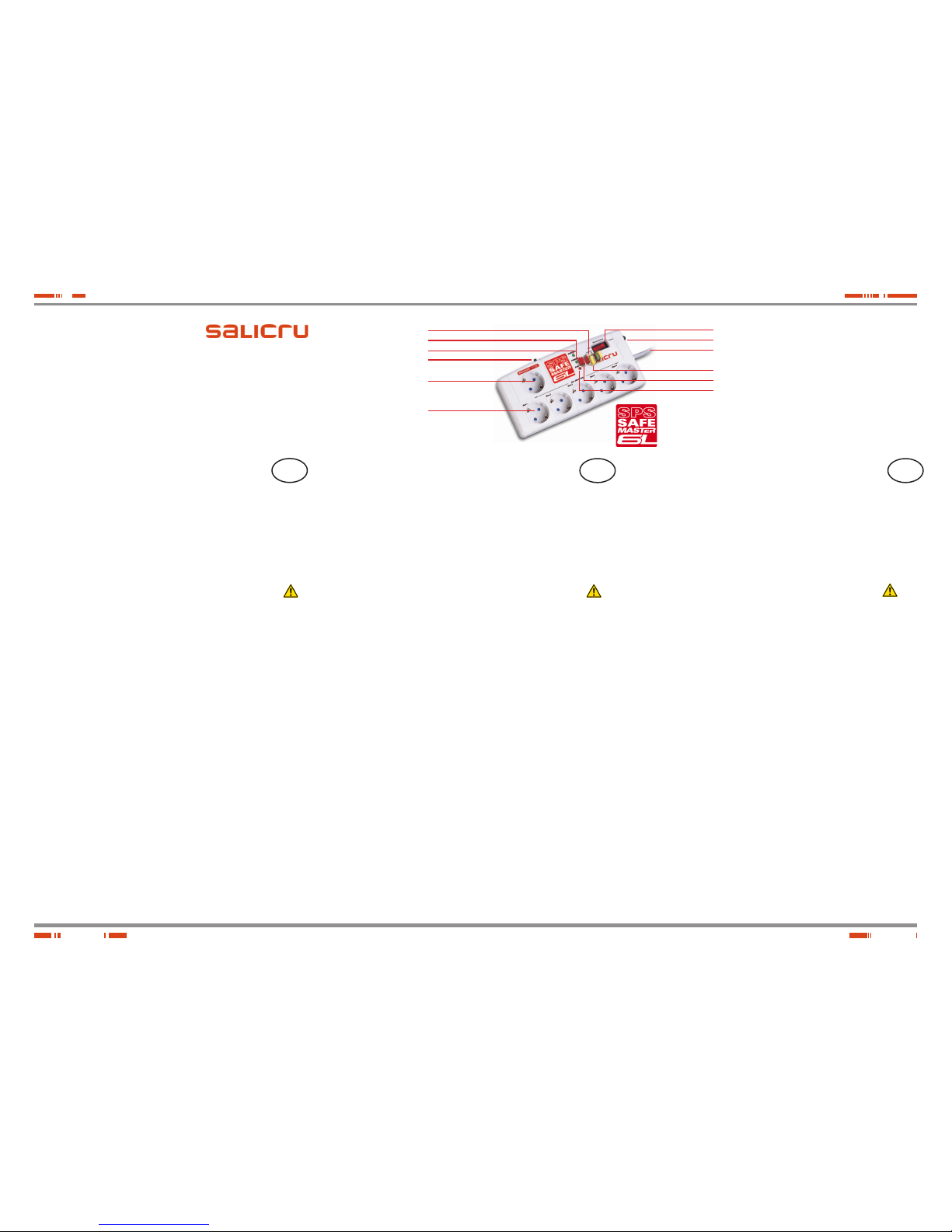

1. Cable de alimentación resistente.
2. Interruptor rearmable.
3. Interruptor de encendido/apagado.
4. Indicador control de sobretensiones; luz naranja siginifica funcionamiento correcto.
5. Indicador de encendido; luz verde significa conexión correcta.
6. Múltiple MOV (SPS.SAFE 6+ y 7+) o X3 MOV de nueva tecnología (SPS.SAFE BOOK); elimina sobreten-
siones y perturbaciones por descargas atmosféricas .
7. Fusibles contra sobrecorrientes y sobretensiones continuadas; tecnología de apagado seguro evitando incendios.
8. Condensador de alta frecuencia; elimina ruidos eléctricos.
9. 6 / 7 bases de enchufe con dispositivo de seguridad para niños.
10. Espacio adicional para adaptador de gran tamaño (solo en SPS.SAFE 6+ y 7+).
11. Protección de línea de teléfono / fax / módem (en todos los modelos) y network (sólo en SPS.SAFE BOOK).
12. Dos cargadores USB 2.0 ( sólo en SPS.SAFE BOOK).
13. Recoge cables integrado (sólo en SPS.SAFE 7+).
14. Diseño plegable para facilitar las conexiones (sólo en SPS. SAFE BOOK).
• Características técnicas.
Corriente nominal: 10 A
Tensión nominal: 230 V AC 50/60 Hz
Tensión máxima: 775 V
Disipación máxima energía: 918 Joules entre F-N, N-T y F-T
Máxima corriente de pico: 36.000 A
Máxima tensión de pico: 6.000 V
Tiempo de respuesta: < 1 nanosegundo
Filtro EMI/RFI: Rango de frecuencia 150 kHz - 100 MHz / Atenuación hasta 40 dB
Protec. teléfono / fax / módem: Conector RJ11 / 320 Joules (sólo en SPS.SAFE 6+ y 7+)
Protec. teléfono / fax / módem / network: Conector RJ11/RJ45 / 320 Joules (sólo en SPS.SAFE BOOK)
Posibilidad de fijación mural / plegable: Si (sólo en SPS.SAFE 6+ y 7+) / Si (sólo en SPS.SAFE BOOK)
Cargador USB 2.0 (2 puertos): 1 A 5 V DC (sólo en SPS.SAFE BOOK)
IP20: Utilizar solamente en local seco
• Protector contra sobretensión para todo tipo de electrodomésticos.
Protege su PC, workstation, modem, fax, teléfono, Hi-Fi y otras muchas aplicaciones tanto para su
oficina como para su hogar, que sean susceptibles a interferencias eléctricas. Este dispositivo es ideal
como protección de equipos para aplicaciones SoHo y de uso domestico.
• Diseño muy avanzado, ligero y compacto.
Convierte el SPS.SAFE en un auténtico protector contra sobretensión versátil para uso en el hogar o
la oficina.
• Detección de sobretensión sobre la línea telefónica / fax / ADSL / network.
Protege de posibles daños potenciales al modem, causados por sobretensión en la línea telefónica, fax,
ADSL y network (sólo en SPS.SAFE BOOK).
• Protección de sobrecarga.
El interruptor rearmable protegerá el equipo en situaciones de sobrecarga superiores a 2300 W (230 V 10A).
• Indicador luminoso de protección activa de red «PROTECTED».
Si el indicador luminoso está encendido, indica que el protector de sobretensión está activado y listo
para su actuación. Si se apagara indicaría que la protección contra sobretensión ha actuado anulando
el suministro de tensión y protegiendo todos los equipos conectados. En esta situación, para res-
taurar el correcto funcionamiento del protector de sobretensión, bastará con rearmar el interruptor (2).
Cuando el indicador luminoso no se ilumine al rearmar el interruptor (2), es señal de sobretensión o
avería interna. En el último caso, el SPS.SAFE debe ser reemplazado por otra unidad nueva.
1. Cabo de alimentação resistente.
2. Disjuntor rearmável.
3. Interruptor liga/desliga.
4. Indicador de controle de sobretensões; luz laranja indica funcionamento correcto.
5. Indicador de ligado; luz verde indica conexão correcta.
6. MOV de múltiplos estágios (SPS.SAFE 6+ and 7+) ou nova tecnologia MOV X3; elimina sobretensões e
perturbações devido às descargas atmosféricas.
7. Fusíveis contra sobrecorrentes e sobretensões contínuas; tecnologia de desligamento seguro para evitar incêndios.
8. Condensador de alta frequência; elimina ruídos eléctricos.
9. 6 / 7 tomadas com dispositivo de segurança para crianças.
10. Espaço adicional para adaptador de tamanho grande (apenas SPS.SAFE 6+ y 7+).
11. Protecção de linha telefónica / fax / modem (todos os modelos) e de rede (apenas SPS.SAFE BOOK).
12. 2 carregadores USB 2.0 (apenas SPS.SAFE BOOK).
13. Recolhedor de cabos integrado (apenas SPS.SAFE 6+ y 7+).
14. Design dobrável para facilitar as ligações (apenas SPS.SAFE BOOK).
• Specificaçoes tecnicas.
Corrente nominal: 10 A
Tensão nominal: 230 V AC 50/60 Hz
Tensão de bloqueio: 775 V
Dissipasão máxima de energia: 918 Joules entre F-N, N-T y F-T
Pico máximo de corrente: 36.000 A
Pico de tensão máximo: 6.000 V
Tempo de resposta: < 1 nanosegundo
Filtro EMI/RFI: Variação de frenquência 150 kHz - 100 MHz / Atenuação até 40 dB
Protecção teléfono / fax / módem: Conector RJ11 / 320 Joules (apenas SPS.SAFE 6+ y 7+)
Protecção teléfono / fax / módem / rede: Conector RJ11/RJ45 / 320 Joules (apenas SPS.SAFE BOOK)
Sistema de montagem na pared / dobrável: Se (apenas SPS.SAFE 6+ y 7+) / Se (apenas SPS.SAFE BOOK)
2 carregadores USB 2.0: 1 A 5 V DC (apenas SPS.SAFE BOOK)
IP20: Utilizar somente en local seco
• Protector contra sobretensão para todos os tipos de electrodomésticos.
Protege o seu PC, estação de trabalho, modem, fax, telefone, Hi-Fi e muitas outras aplicações, tanto
no seu escritório como no seu, que sejam susceptíveis a interferências eléctricas. Este dispositivo é
ideal como protecção de equipamentos para aplicações SoHo e de uso doméstico.
• Design muito avançado, leve e compacto.
Converte o SPS.SAFE num autêntico protector contra sobretensão versátil para uso no lar ou no escritório.
• Detecção de sobretensão na linha telefónica / fax / ADSL / rede.
Protege o modem de potenciais danos causados por sobretensão na linha telefónica, fax, ADSL e de
rede (apenas SPS.SAFE BOOK).
• Protecção de sobrecarga.
Disjuntor rearmável de entrada de rede protegerá o equipamento em situações de sobrecarga supe-
riores a 2300W (230V 10A).
• Indicador luminoso de protecção activa de rede «PROTECTED».
Quando o interruptor luminoso, indica que o protector de sobretensão está activado e pronto a actuar.
Se se apagar, indicará que a protecção contra sobretensões actuou, anulando o fornecimento de
tensão e protegendo todos os equipamentos ligados. Para restabelecer o funcionamento accionar
o disjuntor rearmável (2). Quando l' indicador luminoso não será iluminado réarmant o disjuntor rear-
mável (2), é sinal sobretensão ou danifica interno. No último caso, o SPS.SAFE deve ser substituído
por outra unidade nova.
PROTECCIÓN ELÉCTRICA CONTRA
SOBRECARGAS, SOBRETENSIONES
Y DESCARGAS ATMOSFÉRICAS.
ELECTRICAL PROTECTION AGAINST
OVERLOADS, POWER SURGES &
LIGHTING STRIKES.
PROTECÇÃO ELÉCTRICA CONTRA
SOBRECARGAS, SOBRETENSÕES E
DESCARGAS ATMOSFÉRICAS.
08460 Palautordera
Tel. [phone]
[email protected]
www.salicru.com
1. Heavy duty power cord.
2. Resettable circuit breaker.
3. Rocker power switch On/Off.
4. Surge protector indicator; orange light indicates working properly.
5. Power OK indicator; green light indicates electrical wiring properly connected.
6. Multiple stage MOV (SPS.SAFE 6+ and 7+) or new MOV technology (SPS.SAFE BOOK); absorb surges
&high energy spikes.
7. Thermal fuses to protect against overcurrent & extended over voltage; safety shutdown technology avoiding fire.
8. High-frequency capacitator; remove noise interference.
9. 6 / 7 AC outlets with children saffety shutters.
10. Extra space for large power adapter (only SPS.SAFE 6+ y 7+).
11. Tel / módem / fax protection (all models) and network (only SPS.SAFE BOOK).
12. 2 ports USB 2.0 charger (only SPS.SAFE BOOK)
13. Cord management (only SPS.SAFE 6+ y 7+).
14. Foldable design for easy wire management (only SPS.SAFE BOOK).
• Technicals specifications.
Rated current: 10 A
Rated voltage: 230 V AC 50/60 Hz
Clamping voltage: 775 V
Maximum energy: 918 Joules between P-N, N-PE, P-PE
Maximum current pulse: 36.000 A
Maximum spike voltage: 6.000 V
Response time: < 1 nanosecond
EMI/RFI noise filter: Frequency range 150 kHz - 100 MHz / Attenuation up to 40 dB
Tel/fax/modem protection: Jack type RJ11 / 320 Joules (only SPS.SAFE 6+ and 7+)
Tel/fax/modem/network protection: Jack type RJ11/RJ45 / 320 Joules (only SPS.SAFE BOOK)
Wallmounting system / foldable: Yes (only SPS.SAFE 6+ y 7+) / Yes (only SPS.SAFE BOOK)
2.0 USB charger (two ports): 1 A 5 V DC (only SPS.SAFE BOOK)
IP20: Use in dry location only
• Over-voltage protection for all kinds of household electrical appliances.
It protects your PC, workstation, modem, fax, telephone, Hi-Fi and many other applications both for
your office and for your home liable to electrical interference. This device is ideal as equipment pro-
tection for SoHo applications and for domestic use.
• Very advanced, light, compact design.
It turns the SPS.SAFE into a true versatile over-voltage protector for use in the home or office.
• Over-voltage detection on the telephone line / fax / ADSL / network.
Protects modems from possible damage by over-voltage in the telephone line, fax, ADSL and network
(only SPS.SAFE BOOK).
• Over-voltage protection.
The resettable circuit breaker will protect the unit in overloading situations of over 2300 W (230 V 10 A).
• Optical indicator of mains protection active «PROTECTED».
If the surge protector indicator is turned on, means that the overvoltage protection is activated and ready
for its action. If it was turned off, it would mean that the overvoltage protection would have worked, brea-
king the voltage power supply and protecting the connected equipments. In this situation, to restore the
overvoltage protection normal operating, it will be necessary to rearm the circuit breaker (2). When the
luminous indicator does not illuminate when rearming the switch (2), is surge signal or damages internal.
In the last case, the SPS.SAFE must on the other be replaced new unit.
EN PO
SP
MANUAL DE USUARIO / USER MANUAL / MANUAL DO USUÁRIO

2EK920A19
SALICRU
7
5
4
14
9
10
3
2
1
8
6
13
1. Cable de alimentación resistente.
2. Interruptor rearmable.
3. Interruptor control bases «Slave» -Automático (mínimo 8 W) / Manual-.
4. Indicador control de sobretensiones; luz verde siginifica funcionamiento correcto.
5. Indicador de encendido; luz verde significa conexión correcta.
6. Múltiple MOV; elimina sobretensiones y perturbaciones por descargas atmosféricas.
7. Fusibles contra sobrecorrientes y sobretensiones continuadas; tecnología de apagado seguro evitando incendios.
8. Condensador de alta frecuencia; elimina ruidos eléctricos.
9. 1 base «Master».
10. 5 bases «Slave», con dispositivo de seguridad para niños; on/off según consumo base «Master».
13. Indicador «Slave ON»; luz roja indica tomas «Slave» con alimentación.
14. Potenciómetro de ajuste fino; Regulable entre 8W y 70W.
• Características técnicas.
Corriente nominal: 10 A (Corriente máxima base «Master» 2,5 A -575 W-)
Tensión nominal: 230 V AC 50/60 Hz
Tensión máxima: 775 V
Disipación máxima energía: 918 Joules entre F-N, N-T y F-T
Máxima corriente de pico: 36.000 A
Máxima tensión de pico: 6.000 V
Tiempo de respuesta: < 1 nanosegundo
Filtro EMI/RFI: Rango de frecuencia 150 kHz - 100 MHz / Atenuación hasta 40 dB
Posibilidad de fijación mural: Si
IP20: Utilizar solamente en local seco
• Protector contra sobretensión para todo tipo de electrodomésticos.
Protege su PC, workstation, modem, fax, teléfono, Hi-Fi y otras muchas aplicaciones tanto para su
oficina como para su hogar, que sean susceptibles a interferencias eléctricas. Este dispositivo es ideal
como protección de equipos para aplicaciones SoHo y de uso domestico.
• Diseño muy avanzado, ligero y compacto.
Convierte el SPS.SAFE en un auténtico protector contra sobretensión versátil para uso en el hogar o la oficina.
• Protección de sobrecarga.
El interruptor rearmable protegerá el equipo en situaciones de sobrecarga superiores a 2300 W (230 V 10A).
• Indicador luminoso de protección activa de red «PROTECTED».
Si el indicador luminoso está encendido, indica que el protector de sobretensión está activado y listo
para su actuación. Si se apagara indicaría que la protección contra sobretensión ha actuado anulando
el suministro de tensión y protegiendo todos los equipos conectados. En esta situación, para res-
taurar el correcto funcionamiento del protector de sobretensión, bastará con rearmar el interruptor (2).
Cuando el indicador luminoso no se ilumine al rearmar el interruptor (2), es señal de sobretensión o
avería interna. En el último caso, el SPS.SAFE debe ser reemplazado por otra unidad nueva.
• Funcionamiento.
Conectar en la base «Master» el equipo principal (p.e.: PC en un sistema informático) y conectar en las
bases «Slave» el resto de periféricos (p.e.: monitor, impresora, escánner, HDD,…). Con el interruptor
(3) en posición -Automático-, encender el equipo principal, se encenderán automáticamente los equipos
conectados a las bases «Slave». De la misma manera, apagando el equipo principal se desconectarán los
equipos conectados a las bases «Slave». (otro ejemplo: Equipo principal -> TV / Equipos periféricos ->
DVD, TDT, vídeo-cónsola, multimedia-HDD,...). La alimentación eléctrica de las bases «Slave», depende
del consumo mínimo de la base «Master» ajustable mediante el potenciometro (14).
Con el interruptor (3) en posición -Manual-, se anula la condición de bases «Slave».
1. Cabo de alimentação resistente.
2. Disjuntor rearmável.
3. Interruptor controle tomadas «Slave» -Auto (mínimo 8W) / Manual.
4. Indicador de controle de sobretensões; luz verde indica funcionamento correcto.
5. Indicador de ligado; luz verde indica conexão correcta.
6. MOV de múltiplos estágios; elimina sobretensões e perturbações devido às descargas atmosféricas.
7. Fusíveis contra sobrecorrentes e sobretensões contínuas; tecnologia de desligamento seguro para evitar incêndios.
8. Condensador de alta frequência; elimina ruídos eléctricos.
9. 1 tomada «Master».
10. 5 tomadas «Slave», com dispositivo de segurança para crianças; liga / desliga segundo o consumo da «Master».
13. Indicador «Slave ON»; luz vermelha indica que as tomadas «Slave» estão com alimentação eléctrica.
14. Botão com potenciómetro; Regulável entre 8W e 70W.
• Specificaçoes tecnicas.
Corrente nominal: 10 A (Máximo tomada «Master» 2,5 A -575 W-)
Tensão nominal: 230 V AC 50/60 Hz
Tensão de bloqueio: 775 V
Dissipasão máxima de energia: 918 Joules entre F-N, N-T y F-T
Pico máximo de corrente: 36.000 A
Pico de tensão máximo: 6.000 V
Tempo de resposta: < 1 nanosegundo
Filtro EMI/RFI: Variação de frenquência 150 kHz - 100 MHz / Atenuação até 40 dB
Sistema de montagem na pared: Se
IP20: Utilizar somente en local seco
• Protector contra sobretensão para todos os tipos de electrodomésticos.
Protege o seu PC, estação de trabalho, modem, fax, telefone, Hi-Fi e muitas outras aplicações, tanto
no seu escritório como no seu, que sejam susceptíveis a interferências eléctricas. Este dispositivo é
ideal como protecção de equipamentos para aplicações SoHo e de uso doméstico.
• Design muito avançado, leve e compacto.
Converte o SPS.SAFE num autêntico protector contra sobretensão versátil para uso no lar ou no escritório.
• Protecção de sobrecarga.
Disjuntor rearmável de entrada de rede protegerá o equipamento em situações de sobrecarga supe-
riores a 2300W (230V 10A).
• Indicador luminoso de protecção activa de rede «PROTECTED».
Quando o interruptor luminoso, indica que o protector de sobretensão está activado e pronto a ac-
tuar. Se se apagar, indicará que a protecção contra sobretensões actuou, anulando o fornecimento de
tensão e protegendo todos os equipamentos ligados. Para restabelecer o funcionamento accionar o
disjuntor rearmável (2). Quando l' indicador luminoso não será iluminado réarmant o disjuntor rearmável
(2), é sinal sobretensão ou danifica interno. No último caso, o SPS.SAFE deve ser substituído por outra
unidade nova.
• Funcionamento.
Ligar o equipamento principal na tomada «Master» (por exemplo: o PC num sistema informático) e ligar nas
tomadas «Slave» os outros periféricos (por exemplo: monitor, impressora, scanner, HDD, etc.). Com o inte-
rruptor (3) -Auto- posição, ao ligar o equipamento principal, os equipamentos ligados nas tomadas «Slave»
serão ligados automaticamente. Do mesmo modo, ao desligar o equipamento principal serão desligados os
equipamentos ligados nas tomadas «Slave». (outro exemplo: Equipamento principal -> TV / Equipamentos
periféricos -> DVD, TDT, consola de videojogo, multimédia-HDD,...). O fornecimento de tensão do tomadas
«Slave», depende do consumo mínimo da base «Master» ajustável pelo potenciómetro (14).
Com o interruptor (3) em posição -Manual-, ele anula a condição de bases «Slave».
PROTECCIÓN ELÉCTRICA CONTRA
SOBRECARGAS, SOBRETENSIONES
Y DESCARGAS ATMOSFÉRICAS.
ELECTRICAL PROTECTION AGAINST
OVERLOADS, POWER SURGES &
LIGHTING STRIKES.
PROTECÇÃO ELÉCTRICA CONTRA
SOBRECARGAS, SOBRETENSÕES E
DESCARGAS ATMOSFÉRICAS.
08460 Palautordera
Tel. [phone]
[email protected]
www.salicru.com
1. Heavy duty power cord.
2. Resettable circuit breaker.
3. Control switch Slave outlets -Automatic (minimun 8W) / Manual-.
4. Surge protector indicator; green light indicates working properly.
5. Power OK indicator; green light indicates electrical wiring properly connected.
6. Multiple stage MOV; absorb surges &high energy spikes.
7. Thermal fuses to protect against overcurrent & extended over voltage; safety shutdown technology avoiding fire.
8. High-frequency capacitator; remove noise interference.
9. 1 master outlet.
10. 5 slave outlets, with children saffety shutters; on/off controlled by the Master outlet load consumption.
13. Slaves ON indicator; red light indicates slaves socket outlets are feeded with power.
14. Knobing switch; Stepless VR 8W - 70W.
• Technicals specifications.
Rated current: 10 A (Maximun current master outlet 2,5 A -575 W-)
Rated voltage: 230 V AC 50/60 Hz
Clamping voltage: 775 V
Maximum energy: 918 Joules between P-N, N-PE, P-PE
Maximum current pulse: 36.000 A
Maximum spike voltage: 6.000 V
Response time: < 1 nanosecond
EMI/RFI noise filter: Frequency range 150 kHz - 100 MHz / Attenuation up to 40 dB
Wallmounting system: Yes
IP20: Use in dry location only
• Over-voltage protection for all kinds of household electrical appliances.
It protects your PC, workstation, modem, fax, telephone, Hi-Fi and many other applications both for
your office and for your home liable to electrical interference. This device is ideal as equipment pro-
tection for SoHo applications and for domestic use.
• Very advanced, light, compact design.
It turns the SPS.SAFE into a true versatile over-voltage protector for use in the home or office.
• Over-voltage protection.
The resettable circuit breaker will protect the unit in overloading situations of over 2300 W (230 V 10 A).
• Optical indicator of mains protection active «PROTECTED».
If the surge protector indicator is turned on, means that the overvoltage protection is activated and ready
for its action. If it was turned off, it would mean that the overvoltage protection would have worked, brea-
king the voltage power supply and protecting the connected equipments. In this situation, to restore the
overvoltage protection normal operating, it will be necessary to rearm the circuit breaker (2). When the
luminous indicator does not illuminate when rearming the switch (2), is surge signal or damages internal.
In the last case, the SPS.SAFE must on the other be replaced new unit.
• Operation.
Plug into Master socket outlet main equipment (e.g.: PC in an computing system) and plug into Slave
socket outlets other peripheral equipments (e.g.: display, printer, scanner, HDD,...). With the switch (3)
-Auto- position, when main equipment on, other equipment plugged into Slave socket outlets will be on
automatically. Likewise, switching off main equipment, other equipment plugged into Slave socket outlets
will switch off. (Another example: Main equipment -> TV / Other equipment -> DVD, DVB, video games
console, multimedia-HDD,...). The electrical power of the outlets Slave, depends on the minimal consump-
tion of the outlet Master adjustable by the potenciometro (14).
With the switch (3) in -Manual- position, there is annulled the outlets condition Slave.
EN PO
SP
MANUAL DE USUARIO / USER MANUAL / MANUAL DO USUÁRIO
