hoofdkenmerken van uw DVR
De Digitale Videorecorder (DVR) comprimeert de van de 8/16 videokanalen verkregen beelden van MPEG-4
camera’s en comprimeert de 4-kanaals audio-invoer in een ADPCM audiobestand om die tegelijkertijd op de harde
schijf op te slaan of ze van de harde schijf op te halen.
Bovendien verzendt hij de video- en audiodata over een netwerk waardoor u op afstand in staat bent ze via uw PC
te controleren.
8/16-kanaals samengestelde inputconnectoren
Compatibel met NTSC/PAL-videobronnen
Dankzij Dual Codec kan de camera het aantal beeldjes per seconde (FPS of frames per second) wijzigen,
naargelang de bandbreedte en de ongeacht de opnamekwaliteit van de verzonden livebeeldjes
Verbeterde afbeeldingskwaliteit door gebruik van de De-interlace-chip
Kan hardeschijfinformatie en -status weergeven met de “slimme” hardeschijffunctie (HDD SMART)
Kan de CIF- (NTSC: 352*240, PAL: 352*288) afbeeldingen converteren in afbeeldingen met 120 IPS (beeldjes per
seconde) voor NTSC of afbeeldingen met 100 IPS voor PAL
8/16-kanaals doorgeluste videoconnectoren
Modus harde schijf overschrijven
USB 2.0 hardeschijfopslagvermogen voor grote hoeveelheden gegevens
Back-upfunctie met USB 2.0 geheugen en externe cd/dvd-brander (De modellen SHR-5162 en SHR-5082
worden geleverd met ingebouwde DVD-writer)
Kan tegelijkertijd audio-/videogegevens opnemen, afspelen en overdragen naar Windows Network Viewer
(Smart Viewer/Web Viewer)
Kan 8/16-kanaals videogegevens opnemen of afspelen
Diverse zoekmodi (tijd/datum, gebeurtenis, planning)
Diverse opnamemodi (met gelijke tussenpozen, gebeurtenis, planning)
Uitgebreide hardeschijfaansluiting (USB 2.0)
Alarminterface-functie (Input: 8/16, Output: 4, Resetten: 1)
Afstandbewakingsfunctie met Windows Network Viewer (Smart Viewer/Web Viewer)
WAT WORDT ER GELEVERD BIJ UW DVR
Bij levering moet u de DVR uitpakken en op een egale ondergrond plaatsen of op een plaats waar u hem wilt gaan
gebruiken. Vervolgens moet u controleren of de volgende items aanwezig zijn.
Afstandbedieningseenheid
(RCU)
Een netsnoer Cd met Smart Viewer,
Net I-software
(inclusief handleiding
in pdf-bestand)
Twee haken
De haken worden gebruikt
om het product te
bevestigen aan het rek
Speciale schroeven
SHR-5162/5082: 4 ea
SHR-5160/5080: 12 ea
2 EA van RS-485/
terminalblok alarm
Gebruikershandleiding,
Snelgids
2 EA AAA batterijen
OPEN/CLOSE
SHR-5162_Dut.indb iiSHR-5162_Dut.indb ii 2008-04-16 오후 1:48:552008-04-16 오후 1:48:55

veiligheidsvoorschriften
BELANGRIJKE VEILIGHEIDSINSTRUCTIES
Lees deze bedieningsinstructies zorgvuldig door voordat u het apparaat gebruikt.
Volg elk van onderstaande veiligheidsinstructies.
Houd deze instructies bij de hand voor toekomstig gebruik.
Lees deze instructies.
Bewaar deze instructies.
Let op alle waarschuwingen.
Volg alle instructies.
Gebruik dit apparaat niet in de buurt van water.
Reinig het apparaat alleen met een droge doek.
Blokkeer geen ventilatieopeningen. Installeer het apparaat in overeenstemming met de
instructies van de fabrikant.
Plaats het apparaat niet in de buurt van warmtebronnen zoals radiatoren,
verwarmingsroosters of andere apparaten die warmte afgeven (met inbegrip van versterkers).
Vergeet het veiligheidsdoel van de gepolariseerde stekker of aardlekstekker niet. Een
gepolariseerde stekker bevat twee pennen waarbij de ene pen iets breder is dan de
andere. Een aardlekstekker bevat twee pennen en een aardklem. De brede pen van de
gepolariseerde stekker en de aardklem van de aardlekstekker zijn bedoeld voor uw veiligheid.
Als een stekker niet in het stopcontact past, kunt u het beste een elektricien raadplegen voor
vervanging van het verouderde stopcontact.
Zorg ervoor dat niemand op het stroomsnoer kan staan of dat stroomsnoer beklemd kan
raken, in het bijzonder bij stekkers, adapters en op het punt waar het snoer het apparaat
verlaat.
Gebruik alleen accessoires die door de fabrikant zijn opgegeven.
Gebruik het apparaat alleen op een karretje, standaard, driepoot,
steun of tafel die door de fabrikant is opgegeven of die bij het
apparaat wordt verkocht. Wees voorzichtig wanneer u een karretje
gebruikt om het apparaat te verplaatsen om te voorkomen dat het
toestel of het karretje kantelt en eventueel tot verwondingen leidt.
Neem de stekker van het apparaat uit het stopcontact tijdens onweer met bliksem of
wanneer het apparaat langere tijd niet worden gebruikt.
Laat onderhoud en reparaties over aan een gekwalificeerde monteur. Reparaties zijn nodig
als het apparaat is beschadigd, bijvoorbeeld als het stroomsnoer of de stekker is beschadigd,
vloeistof op het apparaat is gemorst of voorwerpen in het apparaat zijn gevallen, het apparaat
is blootgesteld aan regen of vocht, het apparaat niet normaal werkt of het apparaat is
gevallen.
1)
2)
3)
4)
5)
6)
7)
8)
9)
10)
11)
12)
13)
14)
SHR-5162_Dut.indb iiiSHR-5162_Dut.indb iii 2008-04-21 오후 6:39:092008-04-21 오후 6:39:09

voordat u van start gaat
Deze gebruikershandleiding levert informatie over het gebruik van de DVR; deze informatie omvat een
korte inleiding, namen van onderdelen, functies, aansluiting op andere apparatuur en dergelijke.
Let op het onderstaande:
SEC behoudt het auteursrecht van deze handleiding.
Deze handleiding mag niet worden gekopieerd zonder voorafgaande, schriftelijke goedkeuring van SEC.
We zijn niet aansprakelijk voor enigerlei schade aan het product ten gevolge van gebruik van niet-
aanbevolen materialen en/of onderdelen of door het niet in acht nemen van de voorschriften zoals
vermeld in deze handleiding.
Als u voor onderzoek naar storingen de behuizing van het systeem wilt openen, neem dan contact op
met de vakman uit de winkel waar u het product hebt gekocht.
U kunt open broncodes downloaden van de volgende website: www.samsungsecurity.com
Controleer de compatibiliteit met een Samsung DVR alvorens over te gaan tot de installatie van
een extern apparaat zoals een extern geheugen of HDD. De lijst met de compatibele apparaten is
verkrijgbaar bij je verkoper.
Het apparaat moet niet worden blootgesteld aan druppels of spatten, en er moeten geen objecten
gevuld met vloeistoffen, zoals vazen, op het apparaat geplaatst worden.
De hoofdstekker wordt gebruikt als een ontkoppelapparaat, en dient op ieder moment in gebruik te
kunnen worden genomen.
WAARSCHUWING
Batterij
Wanneer u een verkeerd type batterij plaatst in het product, dan kan dit een explosie veroorzaken.
Gebruik daarom hetzelfde type batterij als de batterij die is gebruikt in het product.
Hieronder volgen de specificaties van de batterij die u nu gebruikt.
Normaal voltage: 3 V
Normaal vermogen: 170 mAh
Continue standaardlading: 0,2 mA
Bedrijfstemperatuur: -20°C ~ +85°C (-4°F ~ +185°F)
Systeemstopzetting
Het uitschakelen van de stroom terwijl het product in bedrijf is, of het uitvoeren van niet-toegestane
acties kan leiden tot schade aan de harde schijf of aan het product. Het kan eveneens een storing
veroorzaken in de harde schijf wanneer het product gebruikt. Schakel aub eerst de stroom uit met de
Power-knop (aan/uit) op de voorkant van uw DVR. Nadat u OK hebt geselecteerd in het pop-upmenu,
kunt u het stroomsnoer uit het stopcontact trekken.
U kunt eventueel een UPS-systeem installeren voor een veilig gebruik; een dergelijk systeem voorkomt
schade door een onverwachte stroomonderbreking. (Voor vragen over UPS neemt u contact op met uw
UPS-leverancier.)
Bedrijfstemperatuur
De bedrijfstemperatuur (met garantie) van dit product bedraagt 0°C ~ 40°C (32°F ~ 104°F).
Het product functioneert wellicht niet naar behoren, als u het direct na een lange opslagperiode opstart
op een te lage temperatuur die niet onder de garantie valt.
Wanneer u het apparaat gebruikt na een lange opslagperiode en de temperatuur is te laag, plaats het
product dan eerst in een ruimte en laat het op kamertemperatuur komen vooraleer u het opstart.
Vooral voor de harde schijf die in het product is ingebouwd, moet de temperatuur binnen een bereik
liggen van 5°C ~ 55°C (41°F ~ 131°F), anders valt het gebruik niet binnen de garantie. De harde schijf
kan dus eveneens niet naar behoren functioneren, wanneer de temperatuur te laag is en niet binnen
garantiegebruik valt.
STANDAARD KEURMERKEN
Deze apparatuur is getest en voldoet aan de vereisten voor digitaal apparaten van de Klasse A,
conform punt 15 van de FCC-reglementering. De grenzen van de reglementering zijn bedoeld om
aanvaardbare bescherming te bieden tegen schadelijke interferentie, bij gebruik van apparatuur in
een commerciële omgeving.
Deze apparatuur kan radiofrequentie-energie uitstralen, genereren en gebruiken, en bij niet-
voorgeschreven installatie en gebruik (zie de gebruikershandleiding) kan er schadelijke
interferentie voor radioverbindingen ontstaan. Gebruik van deze apparatuur in een woongebied
zal hoogstwaarschijnlijk leiden tot schadelijke interferentie, waardoor de gebruiker verplicht zal zijn
deze interferentie te verhelpen (kosten hiervoor zijn voor rekening van de gebruiker).
SHR-5162_Dut.indb ivSHR-5162_Dut.indb iv 2008-04-16 오후 1:49:052008-04-16 오후 1:49:05

inhoud _01
inhoud
INTRODUCTIE VAN UW 8/16
KANAALS-DVR
03
INSTALLATIE
08
ASLUITING OP ANDERE
APPARATEN
14
LIVE
17
MENU-NSTALLATIE
22
BACK-UP
BEDIENING PTZ-CAMERA
38
OPNAME
41
03 Bedieningsmogelijkheden op de dvr
05 Aansluitingen achterpaneel
06 Afstandsbediening
08 Controle installatieomgeving
08 Hardeschijfuitbreiding
14 Video, audio en monitor aansluiten
14 Het netwerk aansluiten
15 De usb aansluiten
15 Input/output van het alarm aansluiten
16 Het RS-485-apparaat aansluiten
17 Het systeem bedienen
17 Modus live-scherm
19 Audio aan/uit instellen
20 Stilzetten en zoomen
20 Gebeurtenisbewaking
21 Spot-out-bewaking
22 Voor het eerste gebruik
22 Systeem
27 Camera
28 Bewaking
29 Modus opname
31 Modus gebeurtenisopname
32 Schema
33 Network (netwerk)
36 Netwerk configureren
37 Back-up
38 Bedieningsmodus ptz-camera
38 Basisbedieningen ptz
39 Installatie startwaarden
39 Installatie cameramenu
40 Weergave startwaarden
40 Ander beeld
41 Rec (normale opname)
41 Opnameschema
SHR-5162_Dut.indb 1 2007-8-2 18:48:50

02_ inhoud
DOORZOEKEN & AFSPELEN
42
SMART VIEWER
46
WEB VIEWER
70
BIJLAGE
82
42 Voor het eerste gebruik
42 Calendar search (kalenderzoekfunctie)
42 Gebeurteniszoekfunctie
43 Zoekfunctie datum/tijd
43 Ga naar eerste zoekresultaat
44 Ga naar laatste zoekresultaat
44 Back-up zoekopdracht
44 Afspelen
46 Inleiding
46 Belangrijkste kenmerken
46 Pc-specificatie (aanbevolen)
46 Smart Viewer installatie
47 Smart Viewer programma-uitvoer
48 Smart Viewer beginscherm
48 Installatiemodus
59 Bewakingsmodus
66 Modus zoeken
70 Web Viewer inleiding
71 Hoe u Web Viewer aansluit
72 Hoe u Live Viewer gebruikt
77 Hoe u Search Viewer gebruikt
81 Over
82 Productspecificatie
85 Overzichtstekeningen
89 Fabrieksstandaard
92 Probleemoplossing (FAQ)
95 Open source license report on the product
SHR-5162_Dut.indb 2 2007-8-2 18:48:50

01 INLEIDING OP UW REAL-TIME-DVR
inleiding op uw real-time-DVR _03
BEDIENINGSMOGELIJKHEDEN OP DE DVR
introductie van uw 8/16 Kanaals-DVR
7 69 5
1 3 4
5160 2
7 69 5
1 3 4
5080 2
79 8 6
1 2 43
5
5082
7 689 5
1 3 4
5162 2
SHR-5162_Dut.indb 3 2007-8-2 18:48:53

04_ inleiding op uw real-time-DVR
1. ALARMINDICATOR
Gaat branden al er zich een gebeurtenis voordoet.
HDDINDICATOR (harde schijf)
Gaat branden als de harde schijf actief is. Wanneer de HDD wordt gebruikt, knippert de LED steeds.
NETWORKINDICATOR (netwerk)
Gaat branden bij gegevensoverdracht op het netwerk.
BACKUPINDICATOR (back-up)
Gaat branden wanneer er een back-up gemaakt wordt.
RECINDICATOR (opname)
Gaat branden wanneer er een opname gemaakt wordt.
2. PTZ-knop
Hiermee schakelt u de PTZ-modus in en uit (stand Aan of Uit).
ZOOM (TELE)-knop
Activeert de digitale zoom (x2). Voor de TELE-functie in PTZ-modus.
FREEZE (WIDE)-knop (stilzetten(breedte))
Voor de functie STILZETTEN in livemodus. Voor de BREEDTE-functie in PTZ-modus.
SEARCH (VIEW)-knop (zoeken(weergave))
Gaat naar het venster met de Zoekfunctie. Voor de functie Weergave startwaarden in PTZ-modus.
MENU (PRESET)-knop (menu(startwaarden))
Gaat naar het scherm van het systeemmenu of naar het hogerliggende menu. Voor de functie Startwaarden
installeren in PTZ-modus.
3. REC-knop (opname)
Start of beëindigt de opname
(stapsgewijs terugspoelen/Snel)-knop
- stapsgewijs terugspoelen: Wordt in pauzestand gebruikt voor het achteruit doorzoeken per scène.
- Snel terugspoelen: Wordt gebruikt voor snel achteruit doorzoeken tijdens het afspelen. (-x2, -x4, -x8, -x16,
-x32, -x64.
(STOP)-knop (stoppen)
Beëindigt het zoeken tijdens het afspelen.
(AFSPELEN/PAUZE)-knop
Onderbreekt en hervat het scherm afspelen.
(Snel/stapsgewijs vooruitspoelen)- knop
- Snel vooruitspoelen: Wordt gebruikt voor snel vooruit doorzoeken tijdens het afspelen. (x2, x4, x8, x16, x32, x64)
- Stap vooruit: Wordt in pauzestand gebruikt voor het vooruit doorzoeken per scène.
4. Richtings-knoppen
Worden gebruikt voor het wijzigen van instellingen of voor het bewegen (omhoog/omlaag/links/rechts) van de
cursor.
5. MODE-knop (modus)
Wanneer deze wordt ingedrukt in de live-modus, worden achtereenvolgens de opgedeelde schermen 16-frames,
9-frames, 4-frames, 6-frames, 7-frames, 8-frames, Picture in Picture (PIP) weergegeven en het volledige scherm.
Wanneer u deze knop indrukt in de modus Afspelen voor kanalen die uitsluitend geschikt zijn voor Afspelen (16, 9, 4),
ziet u achtereenvolgens een enkel kanaal, 1 afspeelkanaal met 1 livekanaal, 1 afspeelkanaal met 8 livekanalen, 1
afspeelkanaal met 12 livekanalen en 1 afspeelkanaal met 15 livekanalen.
AUDIO-knop
Hiermee schakelt u de Audio in en uit (stand Aan of Uit).
ALARM-knop
Het schakelt de alarm-LED uit en breekt het geluid af wanneer een alarm wordt afgegeven.
Het alarm-pictogram verdwijnt wanneer de alarmknop wordt gebruikt.
BACK-UP-knop (kopiëren)
Druk op deze knop en activeer de back-upfunctie.
6. USB-poort
Wordt gebruikt voor verbinding met apparaten met USB-aansluiting.
7. Kanaal-knop
Selecteer een enkel kanaal (1 tot 16) in livemodus
8. Uitwerpen-knop
Hiermee opent u de dvd-rw-lade(Alleen SHR-5162/5082 ).
9. Aan/Uit-indicator
Toont de stroomstatus (Aan/Uit).
Aan/Uit-knop
Druk op deze knop om de DVR in livemodus in- of uit te schakelen.
LET OP
Installeer de DVR niet op een ondergrond met vloerbedekking of ander zacht materiaal, anders raakt de
luchtaanzuiging (ventilator) verstopt.
Vooraleer u de DVR installeert in een kast of aan rek, controleert u eerst de ventilatiemogelijkheden.
SHR-5162_Dut.indb 4 2007-8-2 18:49:11

01 INLEIDING OP UW REAL-TIME-DVR
inleiding op uw real-time-DVR _05
AANSLUITINGEN ACHTERPANEEL
5080/5082 ACHTER
5160/5162 ACHTER
1
VIDEO OUT (video uit) Samengestelde poort voor video-output (connector van het type BNC)
2AUDIO OUT
(audio uit) Poort voor audio-output (RCA-contactbus)
3VGA Poort voor VGA-video-output
4S-VIDEO Poort voor S-VIDEO-output
5NETWORK
(netwerk) Poort voor netwerkaansluiting
6AUDIO IN Poort voor audio-input (RCA-contactbus)
7SPOT SPOT1: 1-kanaals, exclusieve SPOT-output
SPOT2: Dezelfde output als de eerste VIDEO UIT (OSG wordt niet weergegeven)
8USB Poort voor USB-aansluiting
9ALARM
- ALARM IN 1~16(SHR-5160/5162) : Poort voor alarminput
- ALARM IN 1~8(SHR-5080/5082) : Poort voor alarminput
- ALARM RESET IN (alarm terugzetten IN) Poort voor terugzetten alarm
- ALARM OUT 1–4 (alarm UIT 1-4): Poort voor alarmoutput
- TX+, TX-, RX+, RX-: RS-485-verbinding
10 THROUGH (via) U kunt de VIA-poort gebruiken voor overdracht van een videosignaal naar de andere
videoapparatuur.
11 VIDEO IN Samengestelde poort voor video-input (connector van het type BNC)
12 AC-IN AC 100 ~ 230V (PAL)
AC 110 ~ 220V (NTSC)
910 11 12
124
3568
7
568
7
124
3910 11 12
SHR-5162_Dut.indb 5 2007-8-2 18:49:13

06_ inleiding op uw real-time-DVR
AFSTANDSBEDIENING

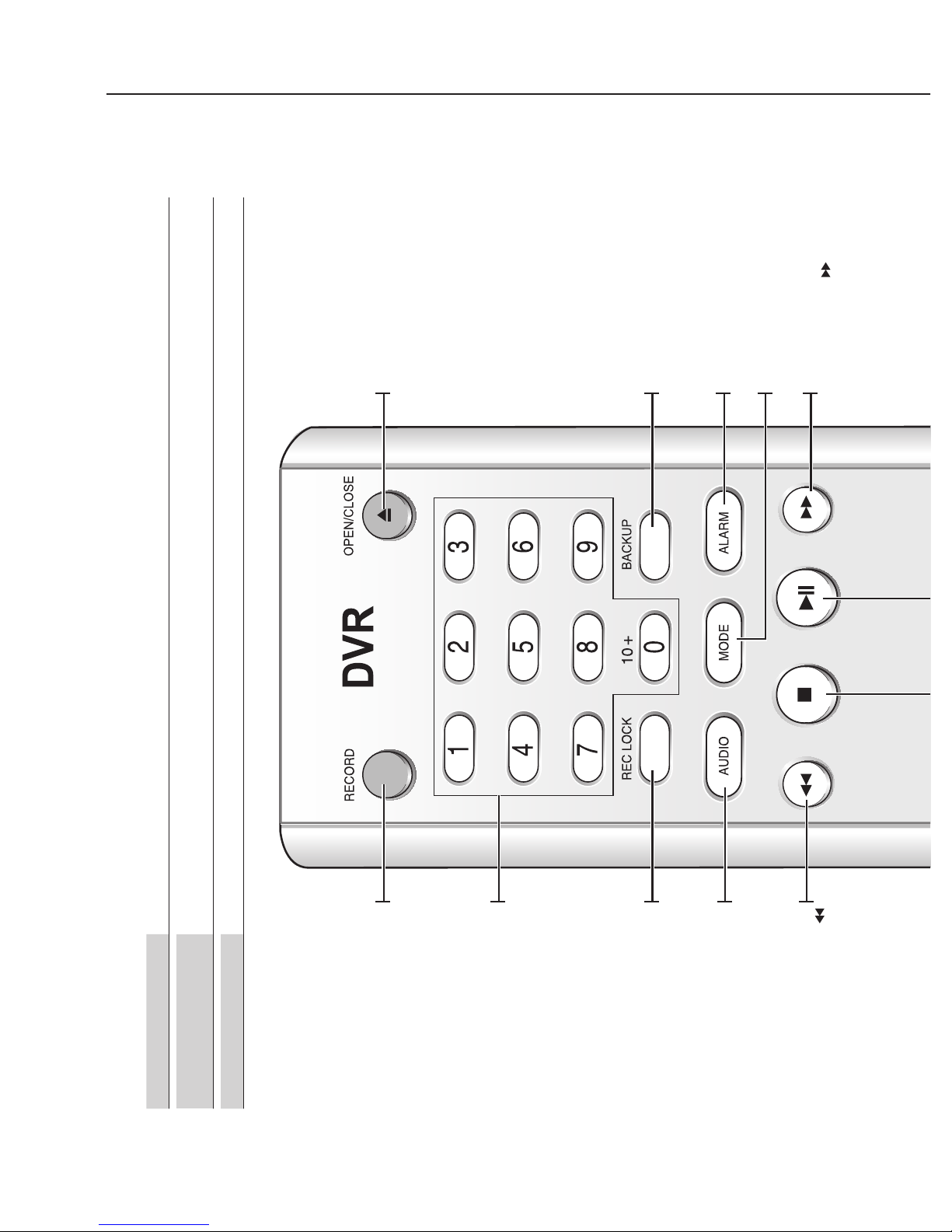

RECORD (opname)
Start of beëindigt de
opname.
OPEN/CLOSE Wordt gebruikt om de DVD-RW lade te openen en te sluiten. (Alleen SHR-5162/5082 )
0~9
Selecteert een enkel kanaal
in de livemodus. Wordt
gebruikt voor het invoeren
van getalswaarden.
REC LOCK
(opnamebeveiliging)
Vergrendelt de
opnamefunctie.
AUDIO
Hiermee schakelt u de
Audio in en uit (stand Aan
of Uit).
BACKUP Druk op deze knop en activeer de back-upfunctie. ALARM Annuleert het versturen van alarmen. MODE (modus) Selecteert een deelvenster.
FF (snel terugspoelen of
fast rewind)
FF (achteruitspoelen of fast
reverse) Wordt gebruikt voor
snel achteruit doorzoeken
tijdens het afspelen. (-x2,
-x4, -x8, -x16, -x32, -x64)
FF (snel vooruitspoelen of fast forward) Wordt gebruikt voor snel vooruit doorzoeken tijdens het afspelen. (x2, x4, x8, x16, x32, x64)
Gebruik van de cijfertoetsen
KANAAL 1-9 Druk achtereenvolgens op de knoppen 1 tot 9. KANAAL 10 Druk op de 0(10+)-knop, laat de knop los, en druk vervolgens binnen drie seconden weer op de 0-knop. Of druk op
de 0(10+)-knop, laat de knop los en wacht drie seconden.
KANAAL 11-16 Druk op de 0(10+)-knop, laat de knop los, en druk vervolgens de 1(of 2, 3, 4, 5, 6)-knop binnen drie seconden.
SHR-5162_Dut.indb 6 2007-8-2 18:49:18

01 INLEIDING OP UW REAL-TIME-DVR
inleiding op uw real-time-DVR _07
AFSTANDSBEDIENING
FF (snel terugspoelen of
fast rewind)
STOP (STOPPEN)
Beëindigt het afspelen.
FF (snel vooruitspoelen of fast forward) Play/Pause (afspelen/ pauze) Onderbreekt of hervat het afspelen.

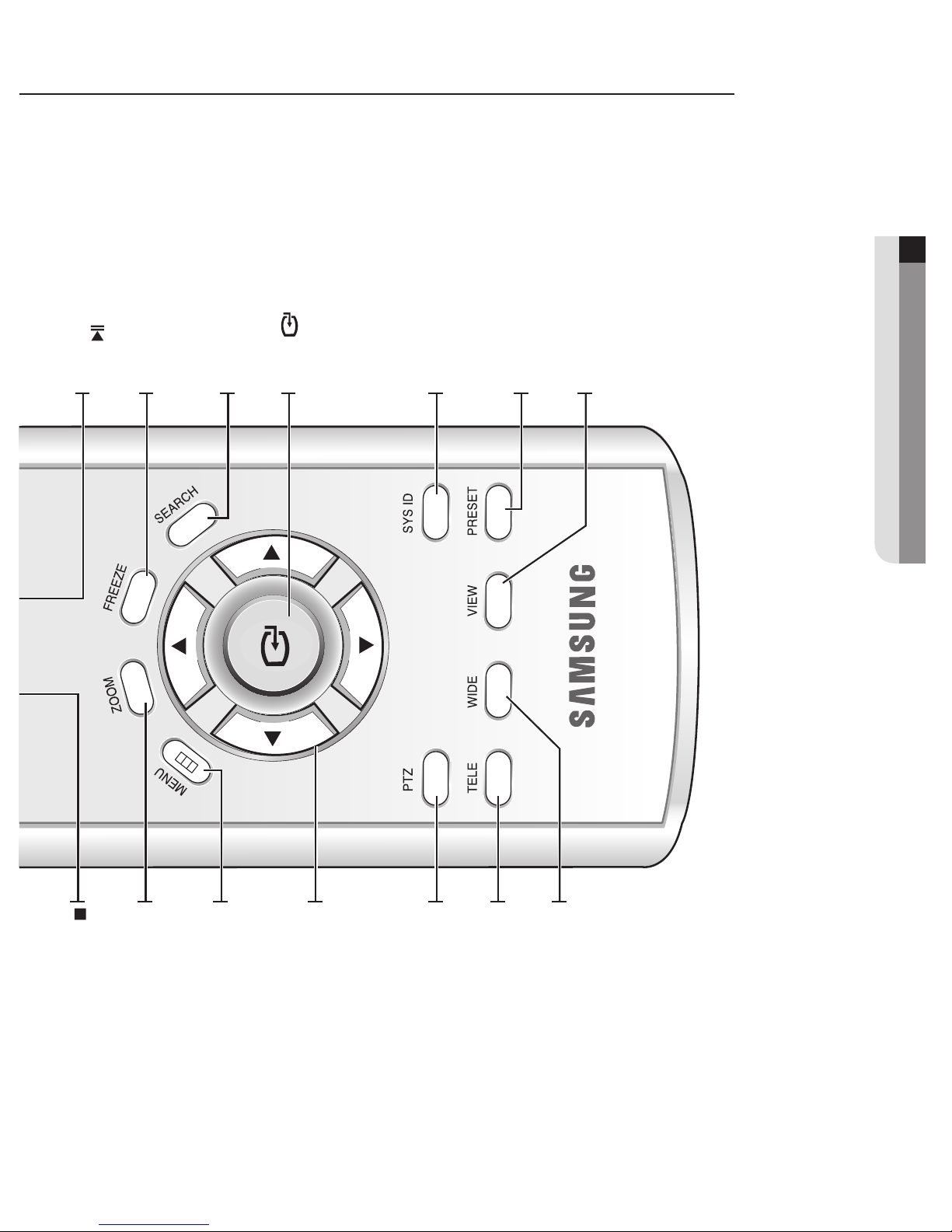

MENU
Gaat naar het scherm van
het systeemmenu of naar
het hogerliggende menu.
ZOOM (zoomen)
Activeert de digitale zoom
(x2).
SEARCH (zoeken) Gaat naar het keuzevenster Zoeken. FREEZE (stilzetten) Voor de functie STILZETTEN in livemodus.
UP (omhoog)DOWN
(omlaag)LEFT (links)
RIGHT (rechts)
Worden gebruikt voor het
wijzigen van instellingen of voor
het bewegen (omhoog/omlaag/
links/rechts) van de cursor.
ENTER Toont de cursor voor kanaalselectie in livemodus of wordt gebruikt als keuzeknop voor de menuconfiguratie.
PTZ
Hiermee schakelt u de PTZ-
modus in en uit (stand Aan
of Uit).
TELE
Voor de TELE-functie in
PTZ-modus.
WIDE (breedte)
Voor de BREEDTE-functie
in PTZ-modus.
SYS ID (systeem-ID) Wordt gebruikt voor het invoeren of bevestigen van het ID van het systeem of de afstandsbediening. PRESET (startwaarden) Voor de functie Startwaarden in PTZ-modus. VIEW (weergave) Voor de functie WEERGAVE in PTZ-modus.
ID van de afstandsbediening wijzigen Als u de SYS ID-knop indrukt, dan kunt u het gewenste 2-cijferige ID invoeren (Standaard-ID van de afstandsbediening: 00). Om het ID van de afstandsbediening bijvoorbeeld te wijzigen in 08, drukt u op de SYS ID-knop en dan achtereenvolgens op de knoppen 0 en 8. Nadat de invoer voltooid is, drukt u nogmaals op de SYS ID-knop om de instelling te bevestigen.
SHR-5162_Dut.indb 7 2007-8-2 18:49:19

08_ installatie
installatie
Let op het onderstaande, vooraleer u het product in gebruik neemt.
Gebruik het niet buitenshuis.
Plaats geen water of vloeistof in de buurt van het aansluitgedeelte of het product.
Stel het niet bloot aan hevige schokken of kracht.
Trek het netsnoer niet zonder reden uit het stopcontact.
Haal het product niet op eigen initiatief uit elkaar.
Blijf binnen het aangeduide voltagebereik voor input en output.
Gebruik uitsluitend het goedgekeurde netsnoer.
Heeft het product een aardleiding voor de input, gebruik dan een stroomstekker met een aardingspin.
CONTROLE
INSTALLATIEOMGEVING
De Digitale VideoRecorder van Samsung (verder
aangeduid met “DVR”) is een geavanceerd,
technisch apparaat met een hardeschijf met een
groot volume en eersteklas stroomcircuits. Een
hoge temperatuur in of buiten het product kan de
levensduur negatief beïnvloeden, de prestaties doen
verslechteren (zie de onderstaande grafi ek; hierin
wordt de correlatie uitgelegd tussen temperatuur en
productlevensduur), en tot storingen leiden.
Houd de onderstaande instructies voor de
rekmontage van DVR’s van het merk Samsung in
acht en u kunt beginnen met de installatie.
1. Het rek waarop de DVR is gemonteerd, mag
niet worden afgesloten.
2. Er is ook luchtcirculatie mogelijk via de
luchtopening.
3. Zoals afgebeeld in Afbeelding 2 raden
wij u aan het product in een gestapelde
opstelling te combineren met andere DVR’
s, of om de apparaten in een rek te monteren
met de nodige tussenruimte, of om een
ventilatiesysteem te installeren.
4. Om een natuurlijk convectie te creëren moet de
luchtinvoeropening aan de onderkant van het
rek zitten en de uitlaat aan de bovenkant.
5. Wij raden u aan om op alle luchtinvoer- en
luchtuitlaatopeningen een ventilatiemotor
te installaren met een voldoende krachtige
luchtstroom. (De ventilator op de
luchtinlaatopening moet zijn uitgerust met
een fi lter tegen eventueel stof en andere
verontreinigingen.)
6. Zoals afgebeeld in Afbeelding 1 moet de
temperatuur binnenin het rek en rond de DVR
liggen tussen 0°C ~ 40°C (32°F ~ 104°F).
HARDESCHIJFUITBREIDING
De gebruiker kan harde schijven toevoegen aan
dit product. (SHR-5162/5082: maximaal 2 harde
schijven, SHR-5160/5080: maximaal 3 harde
schijven). Er zijn echter vele factoren die kunnen
leiden tot elektrische schokken, ongelukken en
storingen in het apparaatgedeelte van het product.
Wanneer de gebruiker de installatie niet op een
correcte manier uitvoert of de instellingen niet
correct toepast, dan zal het apparaat de harde
schijven mogelijkerwijs niet herkennen en zal het
apparaat niet naar behoren functioneren. Daarom
raden wij u aan om, vooraleer u een harde schijf
wilt gaan toevoegen, informatie in te winnen bij de
vakman bij wie u het product hebt gekocht.
Afbeelding 1
Een jaar: 24UUR X 365 DAGEN =8.760 UUR
Temperatuur
eenheid: ºC
Levensduur (eenheid: UREN)
Afbeelding 2
SHR-5162_Dut_2.indd 8 2007-11-2 10:42:34

02 INSTALLATIE
installatie _09
LET OP
[Bezig met controle van HDD-Data]
Besteed aub aandacht aan de
volgende informatie om de kans
op verlies van HDD-data te
minimaliseren.
Vergeet niet uw HDD te
beschermen tegen stoten of
verkeerd gebruik, aangezien dat
schade kan veroorzaken.
De Fabrikant is niet
verantwoordelijk voor verloren
gaan van data of mankementen
ontstaan als gevolg van verkeerd
gebruik door de gebruiker.
Opmerking: Toevoeging van een Extra
HDD. Controleer vooraf of
de HDD compatibel is met
de DVR van de fabrikant.
Voorbeelden van gebeurtenissen
die kunnen leiden tot dataverlies of
beschadiging van de HDD.
Een klap op de buitenkant
van de behuizing die zou
kunnen plaatsvinden tijdens de
demontage of montage van de
DVR.
Een stroomonderbreking of een
niet correct afsluiten terwijl de
DVR functioneert.
Verplaatsing van of veroorzaken
van stoten tegen de DVR
tijdens functioneren Maak aub
zo snel mogelijk backups van
gebeurtenissen om de kans op
teleurstelling door verlies van
HDD-data te minimaliseren.
Wat dient u in acht te nemen bij het
toevoegen van een harde schijf
Bij het toevoegen van een harde schijf dient u
erop te letten dat de kabel niet bekneld raakt op
gevaarlijke plaatsen en dat het isolatiemateriaal
van de kabel niet beschadigd raakt. (Dit kan brand
of een storing veroorzaken.)
Bij het toevoegen van een harde schijf dient u
erop te letten dat u zich niet verwondt aan de
scherpe randen in het product.
Let erop dat u geen schroeven of accessoires
loshaalt.
Als de schroeven of accessoires niet goed
vastzitten, dan kan het product storingen gaan
vertonen of niet naar behoren functioneren.
Als u de RTC-batterij aanraakt tijdens het
toevoegen van harde schijven, dan kan de batterij
storingen gaan vertonen. In een dergelijk geval
zult u met storingen te maken krijgen bij het
instellen van de tijd en het bedienen van de DVR.

Als u de netsnoeren van de ventilatoren niet aansluit
na het toevoegen van harde schijven, dan kan het
storingsbericht voor de ventilator op het scherm
verschijnen. Dit kan zorgen voor storingen in de
werking, omdat de temperatuur binnenin uw DVR stijgt.

Controleer de lijst met compatibele HDD alvorens
bijkomende HDD te installeren. De lijst met de
compatibele apparaten is verkrijgbaar bij je verkoper.

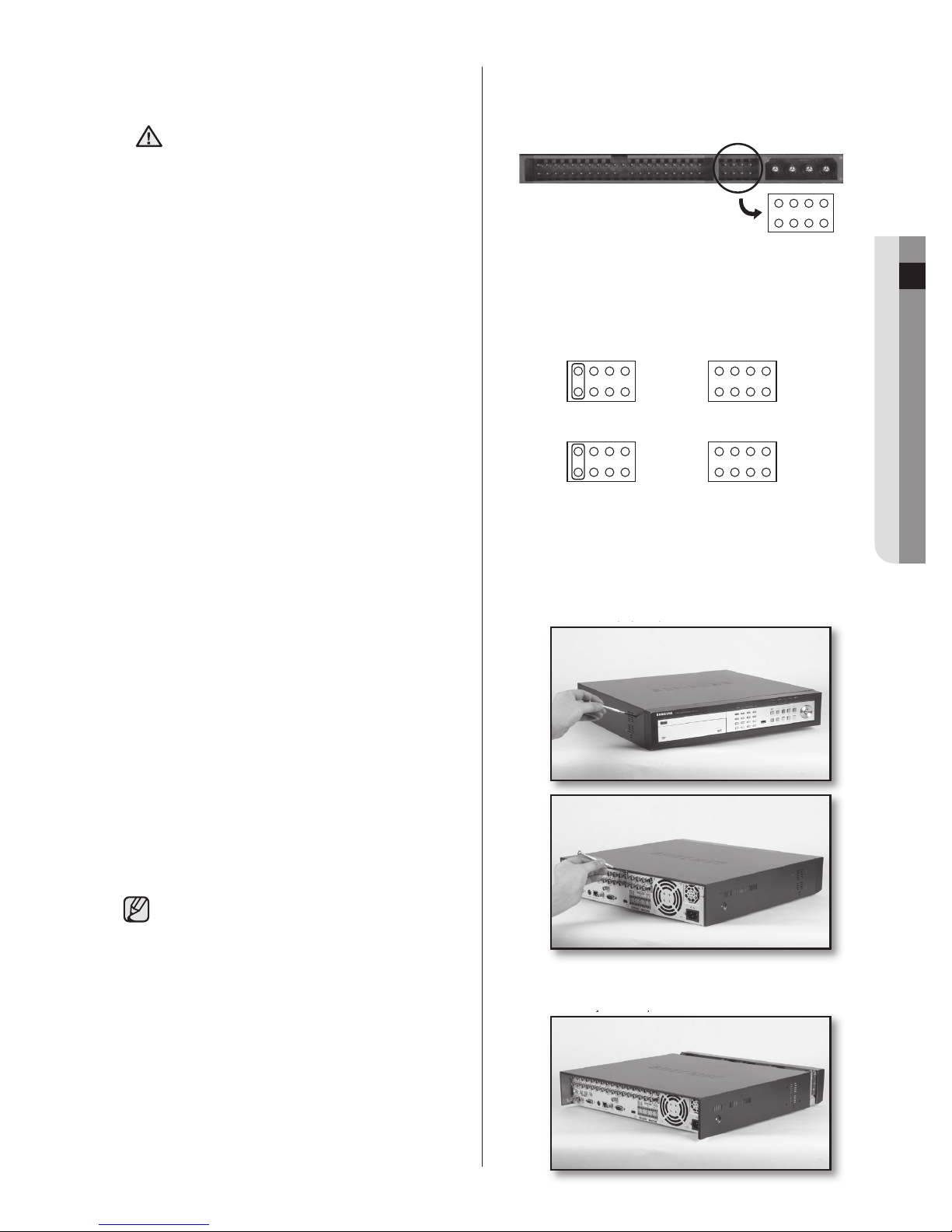

De doorverbinding instellen
De installatiemethode voor de doorverbinding is
afgebeeld op de oppervlakte van de harde schijf die
u hebt gekocht.
Bij gebruik van een SAMSUNG harde schijf is de
stand van de schakelaars als volgt:
Hardeschijfdoorverbinding voor Primaire Master
en Primaire Slave.
Doorverbindingsinstelling voor Secundaire Master
(dvd-rw) en Secundaire Slave.
Harde schijven toevoegen
SHR-5082, SHR-5162
Voordat u met deze werkzaamheden van start gaat,
moet u de het netsnoer uit het stopcontact halen.
1. Verwijder de schroeven aan de linker- en
rechterkant (5 punten aan elke kant) en aan de
achterkant (1 punt).
2. Verwijder het deksel van het product. (Schuif
het deksel voorzichtig naar achteren, til het op
en verwijder het.)
achterkant (1 punt).
en verwijder het.)
SHR-5162_Dut.indb 9 2007-8-2 18:50:09

10_ installatie

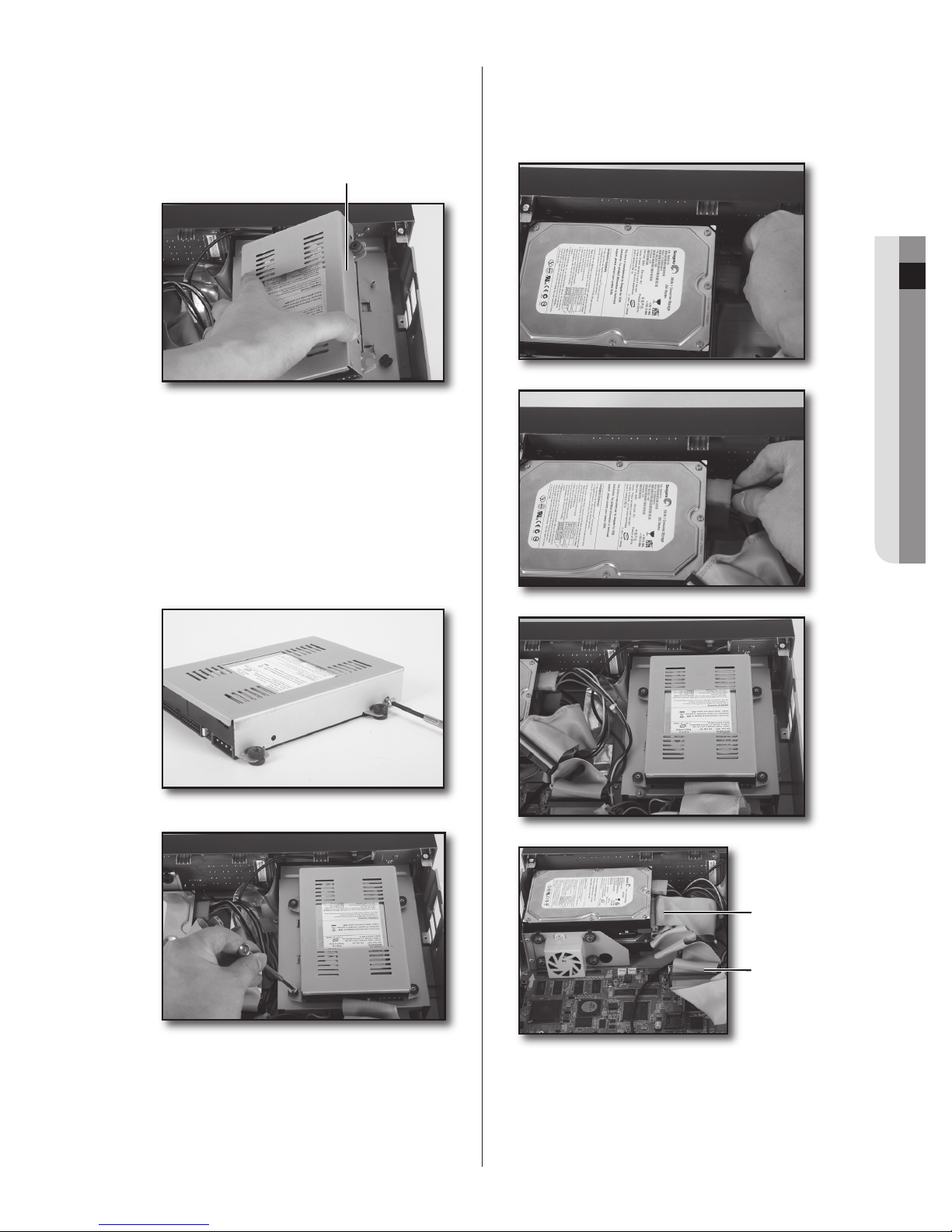

3. Er zitten haken (hardeschijfhaak) gemonteerd
aan de rechter- en linkerkant waarop u harde
schijven kunt monteren. Verwijder de schroeven
die elke haak op zijn plaats houden en monteer
er een harde schijf op.
4. Als u een harde schijf wilt toevoegen,
dan moet een harde schijf met haken (A)
verwijderen, evenals het stroomsnoer, de
kabel voor signaaltransmissie (IDE-kabel) en de
ventilatorkabel.
5. Om een harde schijf te kunnen toevoegen
moet de ingebouwde harde schijf (Primaire
Master) zijn geïnstalleerd. In principe is er
een ingebouwde harde schijf geïnstalleerd
als Primaire Master en een cd-rw-station als
de Secundaire Master. Voordat u een harde
schijf toevoegt, moet u de doorverbinding voor
master en slave instellen. De installatiemethode
voor de doorverbinding is afgebeeld op de
oppervlakte van de harde schijf die u hebt
gekocht. Bevestig de harde schijf op de raak
met behulp van de (A) SPECIALE SCHROEF
(BWH, 6-32UNC, L10. 5). Breng de vijf punten
aan de onderkant op gelijke hoogte met de
bevestigingsopeningen van de haak, plaats de
harde schijf en zet deze vast met de schroeven.
HARDE
SCHIJFHAAK (A)
HARDE
SCHIJFHAAK (B)
HARDE SCHIJFHAAK (A)
SCREW-SPECIAL
Schroevendraaier
Schroevendraaier
SHR-5162_Dut.indb 10 2007-8-2 18:50:12

02 INSTALLATIE
installatie _11
6. Om nog een harde schijf te kunnen
toevoegen na afloop van een eerdere
hardeschijfinstallatie, dient u de
hardeschijfhaak (B) op het cd-rw-station te
verwijderen.
7. Maak de harde schijf vast aan de
Aansluitklem met gebruik van de 4 (B)
SCHROEF-MACHINE (6-32UNC, L4.
2) meegeleverd bij aankoop van de
HDD. De schroeven moeten zo worden
aangedraaid dat ze niet meer los kunnen
komen. Nadat u de vier punten aan de
onderkant op gelijke hoogte hebt gebracht
met de bevestigingsopeningen, zet u de
hardeschijfhaak (B) vast met schroeven.
8. Wanneer u klaar bent met het toevoegen
van de harde schijf/schijven, sluit u het
stroomsnoer weer aan, evenals de kabel
voor signaaltransmissie (IDE-kabel) en de
ventilatorkabel op de harde schijven.
9. Nadat u gecontroleerd hebt of de
aansluitingen probleemloos werken, sluit u
het deksel.
10. Zet het deksel vast met de schroeven. (Zowel
links als rechts zitten vijf bevestigingspunten
en aan de achterkant zit één punt)
HARDE SCHIJFHAAK (B)
Secondary
HDD IDE
Connector
Primary
HDD IDE
Connector
SHR-5162_Dut.indb 11 2007-8-2 18:50:13

12_ installatie
SHR-5080, SHR-5160
Voordat u met de werkzaamheden begint verwijdert
u de stroomkabel uit de aansluiting.
1. Verwijder de schroeven aan linker- en rechterzijde
(5 aan elke zijde) en aan de achterkant (1).
2. Verwijder de bovenzijde van de behuizing van
het apparaat. (Schuif de bovenkant iets naar
achteren, til hem op en verwijder hem.)
3. Aan de linker- en rechterzijde bevinden zich enkele
klemmen (HDD-klem) waarin u harddisks kunt
bevestigen. Remove the screws holding each
bracket to mount an HDD onto.
4. Wanneer u een harddisk wilt toevoegen
verwijdert u de HDD-klem, stroomkabel,
signaalkabel (IDE-kabel)en de ventilatorkabel.
Bracket-HDD
SHR-5162_Dut.indb 12 2007-8-2 18:50:18

02 INSTALLATIE
installatie _13
5. Om een harddisk toe te voegen, dient de
ingebouwde HDD (Primary Master) te zijn
geïnstalleerd. In principe is er een ingebouwde HDD
geïnstalleerd als Primary Master. Voordat u een
harddisk toevoegt, dient u de jumperinstellingen
voor master en slave te selecteren. De configuratie
van de jumperinstellingen staat aangegeven op de
buitenzijde van de aangekochte harddisk. Bevestig
de harddisk in de Klem met de (A)SPECIALE-
SCHROEF (BWH, 6-32UNC, L10. 5).
6. Bevestig opnieuw de HDD-klem met de
HDD’s op de plaats waar u die eerder heeft
verwijderd. Plaats de Hdd-klem zó dat alle
vijf bevestigingsposities aan de onderzijde en
de montage-openingen van de HDD-klem
precies overeenstemmen, schuif hem dan naar
de buitenzijde van het apparaat en draai de
schroeven aan.
7. Wanneer u deze handelingen heeft voltooid, sluit
u de stroomkabel, signaalkabel (IDE-kabel) en de
ventilatorkabel op de harddisks aan.
8. Nadat u de aansluitingen heeft gecontroleerd
op probleemloos functioneren, plaatst u de
bovenzijde.
9. Maak de bovenzijde van de behuizing vast met
de schroeven. (Aan de linker- en rechterzijde zijn
er 5 bevestigingspunten en aan de achterzijde 1.)
SHR-5162_Dut.indb 13 2007-8-2 18:50:21

14_ asluiting op andere apparaten
asluiting op andere apparaten
De illustraties die worden beschreven, zijn gebaseerd op het model SHR-5162.

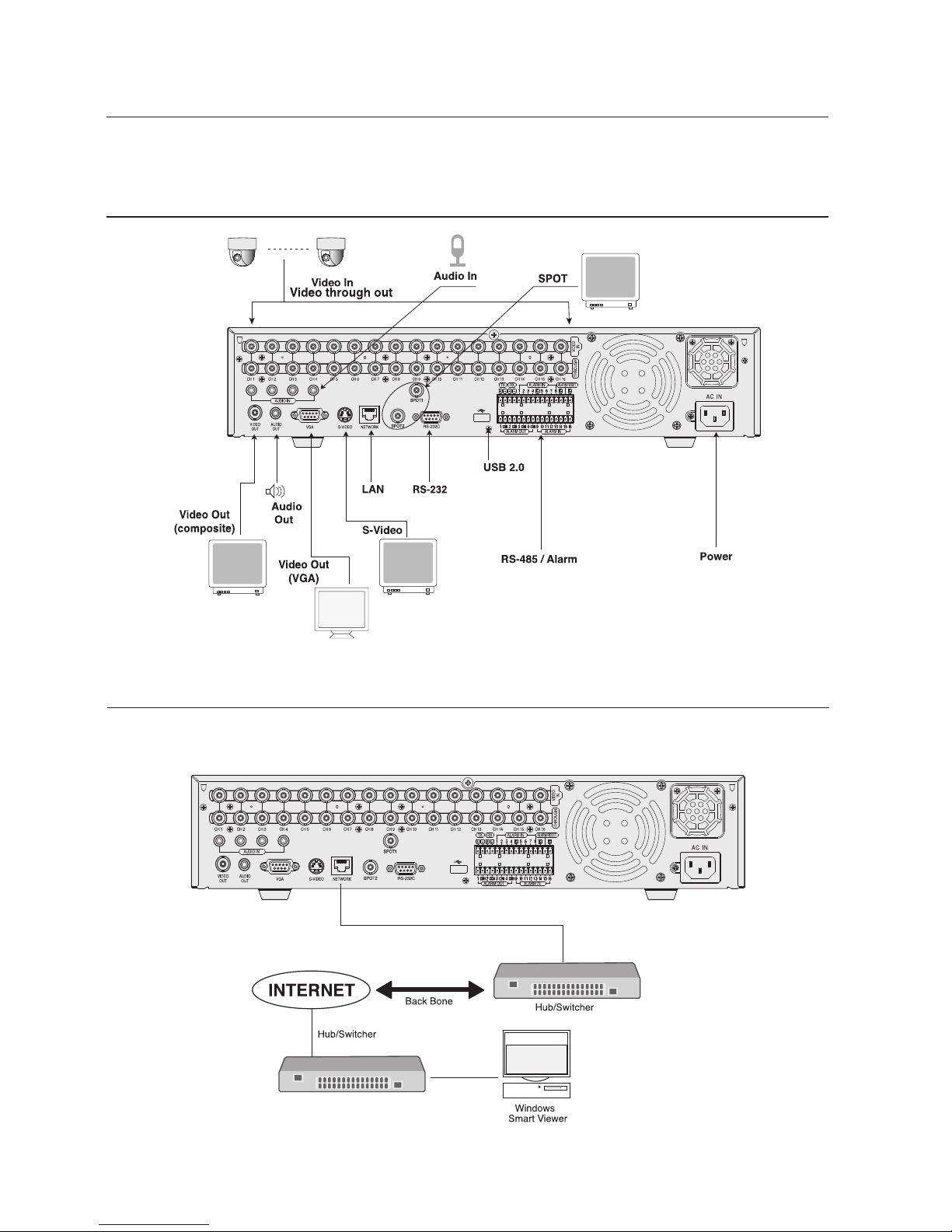

VIDEO, AUDIO EN MONITOR AANSLUITEN
HET NETWERK AANSLUITEN
Verbinding met internet maken via Ethernet (10/100BaseT)
SHR-5162_Dut.indb 14 2007-8-2 18:50:23

03 ASLUITING OP ANDERE APPARATEN
asluiting op andere apparaten _15
Verbinding met internet maken via ADSL
DE USB AANSLUITEN
1. Er zitten twee USB-poorten aan de voorkant en
achterkant van het product.
2. USB-harde schijf, USB-cd/dvd en USB-
geheugen kunnen worden aangesloten op een
van deze poorten.
3. Als de USB-harde schijf is aangesloten op het
systeem, dan moet hij worden geregistreerd en
ingesteld via Menu > Systeem > Opslag set-
up voordat u ermee kunt werken.
4. Het product heeft een HOT PLUG-eigenschap
waarmee USB-apparaten kunt aansluiten/
verwijderen tijdens het gebruik van het systeem.
LET OP
Het USB-type van de harde schijf
moet worden ingesteld op Master.
Als het back-upapparaat met
USB-aansluiting niet kan worden
geformatteerd in de DVR,
formatteer het apparaat dan als
FAT32 met behulp van uw pc.
Zie voor meer informatie het onderdeel
Systeem in Hoofdstuk 5 Menu Installatie.

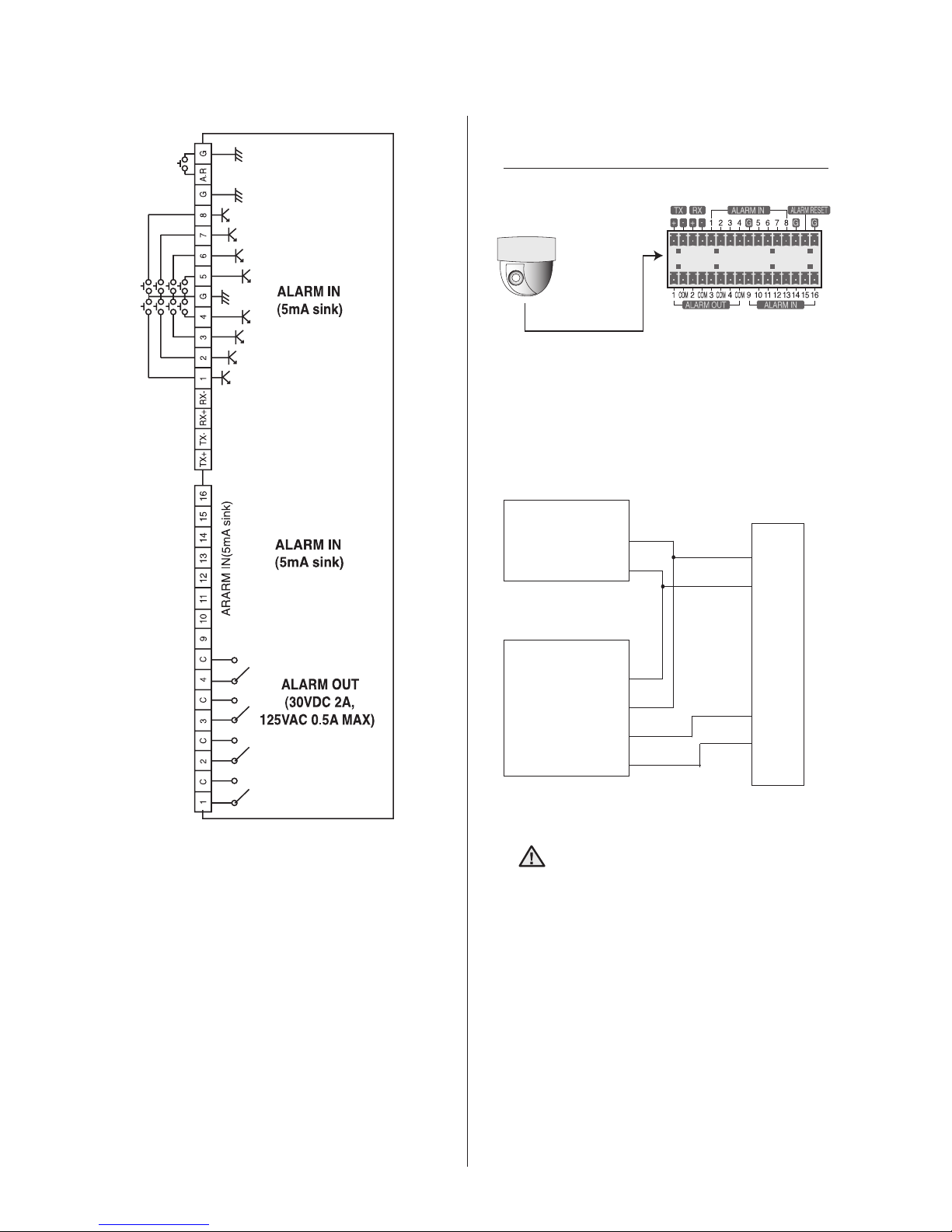

INPUT/OUTPUT VAN HET
ALARM AANSLUITEN
De IN/OUT-poorten (in/uit) voor het alarm aan de
achterkant van het product bevatten de volgende
onderdelen:
ALARM IN 1 tot 8 (SHR-5080/5082) : Poorten
voor alarminput
ALARM IN 1 tot 16 (SHR-5160/5162) : Poorten
voor alarminput
ALARM RESET (alarm terugzetten): Bij ontvangst
van een signaal ALARM TERUGZETTEN, wist het
systeem het huidige input- of outputsignaal van
het alarm en wordt de alarmregistratie hervat.
ALARM OUT (alarm uit) 1 tot 4: Poorten voor
alarmoutput
 5160/5162 Alarm IN/OUT Ports
 5080/5082 Alarm IN/OUT Ports
SHR-5162_Dut.indb 15 2007-8-2 18:50:28

16_ asluiting op andere apparaten
HET RS-485-APPARAAT
AANSLUITEN
U kunt een RS-485-apparaat aansluiten via een
poort aan de achterkant van het product. U kunt
bijvoorbeeld PTZ-camera’s met ondersteuning voor
RS-485-verbinding aansluiten en bedienen.
U kunt ook de methodes Half Duplex of Voll. Duplex
activeren voor het uitwisselen van gegevens.
Ondersteunde baudsnelheden zijn 600, 1200, 2400,
4800, 9600, 19200 en 38400.
LET OP
Controleer eerst of het RS-485-
apparaat compatibel is met het product.
Let vervolgens bij de aansluiting ook
goed op de plus- en minaanduidingen
(+/-) van de RS-485.
PTZ-apparaat
Half duplextype
Gegevens (-)
Gegevens (+)
Voll. duplextype
Rx(+)
Rx(-)
Tx(-)
Tx(+)
Achterkant
Tx(-)
Tx(+)
Rx(-)
Rx(+)
SHR-5162_Dut.indb 16 2007-8-2 18:50:31
