Introducción
{2243LNX} Contenido del embalaje
Nota
Compruebe que los artículos siguientes vengan incluidos con su monitor.
Si falta alguno, póngase en contacto con su distribuidor.
Póngase en contacto con un distribuidor local para adquirir los artículos adicionales.

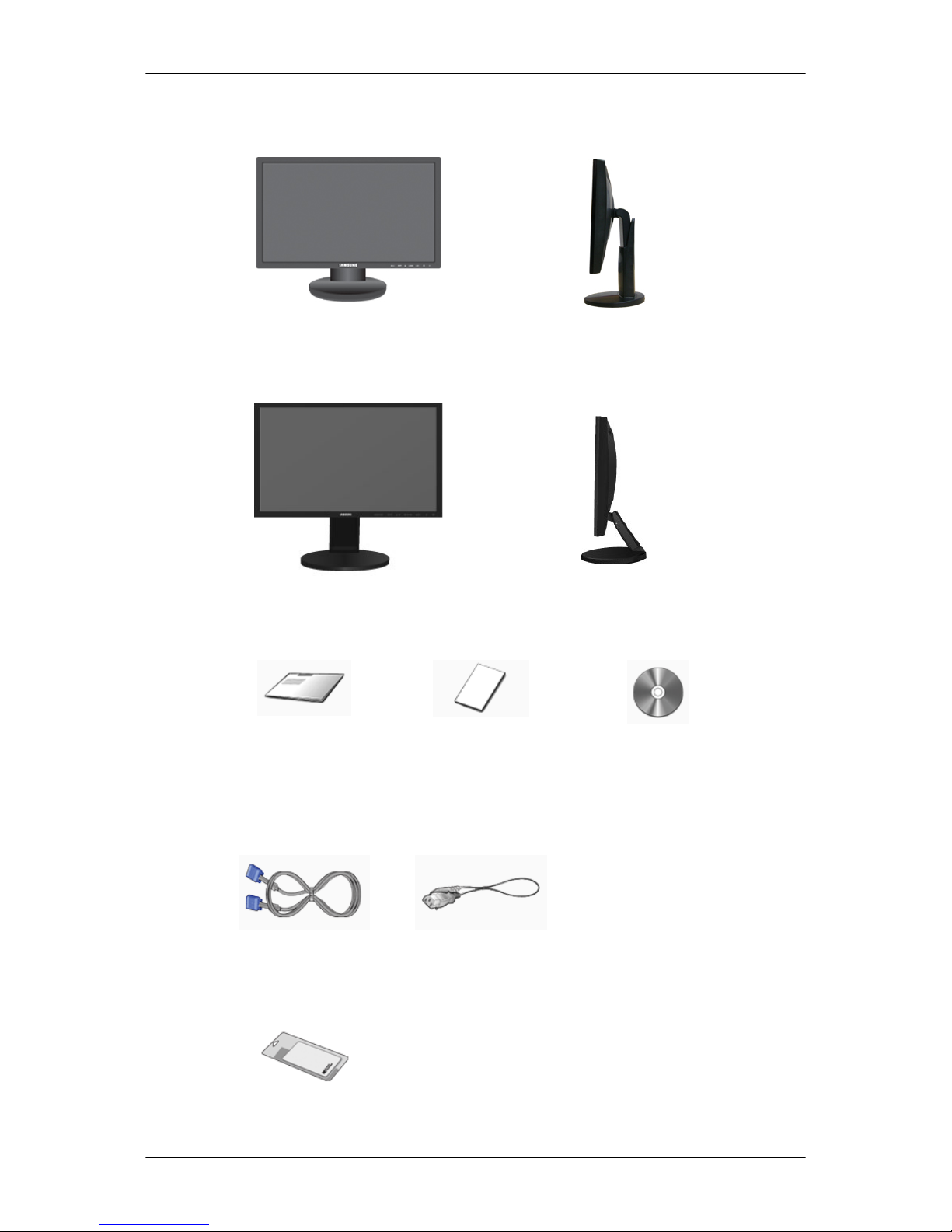

Desembalaje
Tipo 1
Monitor y soporte sencillo
Nota
El programa MagicRotation no se puede suministrar porque el soporte básico no admite la
función Pivot.
Tipo 2
Monitor y soporte HAS
Manuales
Guía de configuración ráp-
ida
Tarjeta de garantía
(No disponible en todos los
lugares)
Manual del usuario

Cables
Cable D-sub Cable de alimentación
Otros
Paño de limpieza
Nota
El paño de limpieza sólo se suministra para productos de color negro reluciente como una
característica del producto.
Su monitor
Configuración inicial
Seleccione el idioma con las teclas de arriba y abajo.
El contenido que se muestra desaparece tras 40 segundos.
Pulse dos veces el botón de encendido, para apagarlo y encenderlo otra vez. Se mostrará
de nuevo.
Se puede visualizar hasta tres (3) veces. Es necesario ajustar la resolución del ordenador
antes de alcanzar la cuenta máxima.
Nota
La resolución que se muestra en la pantalla es la óptima para este producto.
Ajuste la resolución del ordenador para que sea la misma que la resolución óptima de este
producto.
Introducción

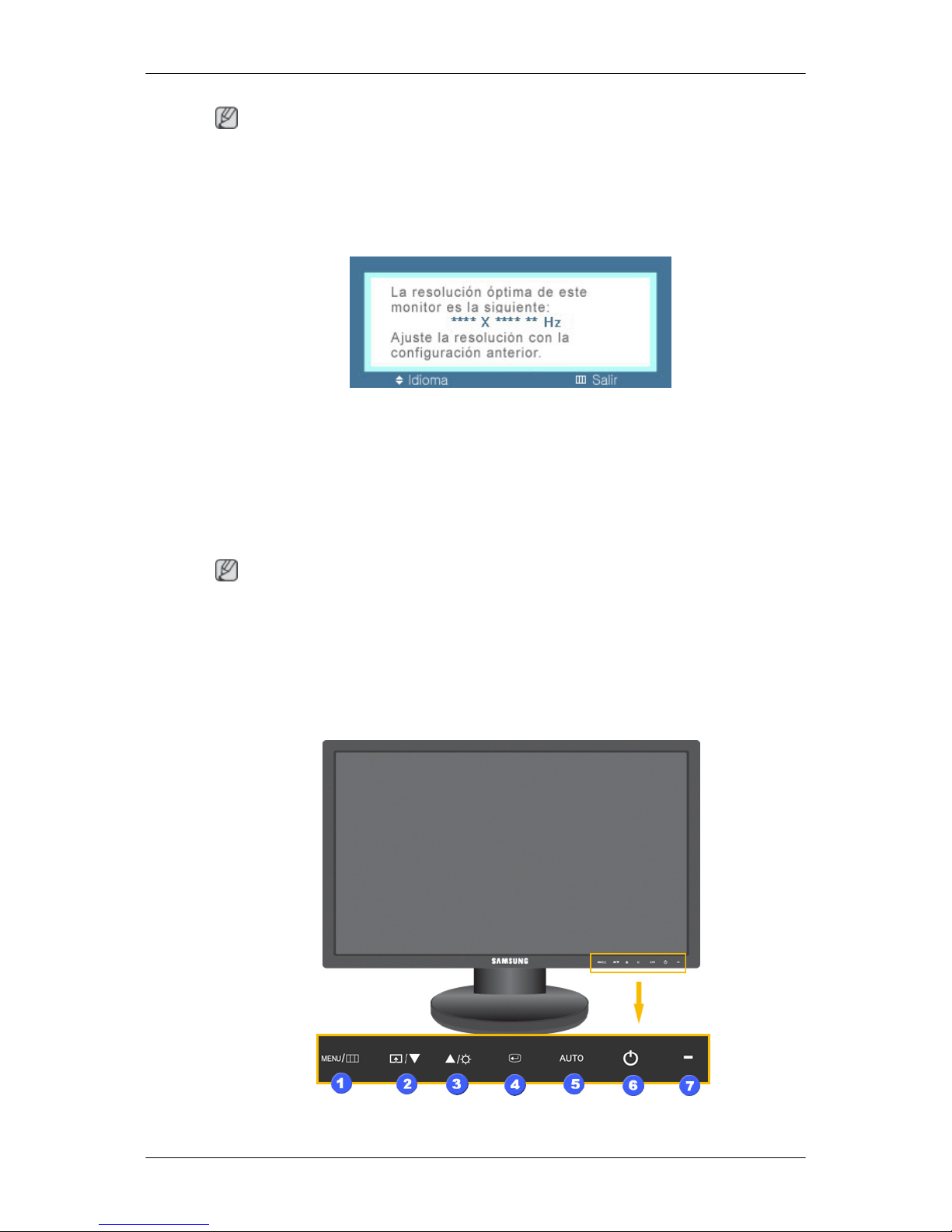

Parte frontal
MENU Botón [MENU/ ]
Abre el menú en pantalla y sale del menú. Se usa también para salir del
menú de la pantalla o volver al menú anterior.
Tecla personaliz. [ ]
Puede personalizar la asignación de la tecla para el botón Personal de
acuerdo con sus preferencias.
Nota
Puede configurar la tecla personalizada para una función determinada a
través de Configuración > Tecla personaliz..
Botón Brillo [ ]
Cuando no haya visualización en la pantalla, pulse el botón para ajustar
el brillo.
>> Haga clic aquí para ver un clip de animación
Botones de ajustes [ ]
Estos botones permiten ajustar los elementos del menú.
Botón Intro [ ]
Activa un elemento resaltado del menú.
Botón AUTO
Use este botón para el ajuste automático.
>> Haga clic aquí para ver un clip de animación
Introducción

Botón de encendido [ ]
Pulse el botón para encender o apagar el monitor.
Indicador de encendido
Esta luz está azul durante un funcionamiento normal y parpadea en azul
cuando el monitor guarda los ajustes.
Nota
Para obtener más información respecto a las funciones de ahorro de en-
ergía, consulte la sección Ahorro de energía en el manual. Para ahorrar
energía, apague el monitor cuando no lo necesite o cuando lo deje sin
funcionar durante largos períodos.

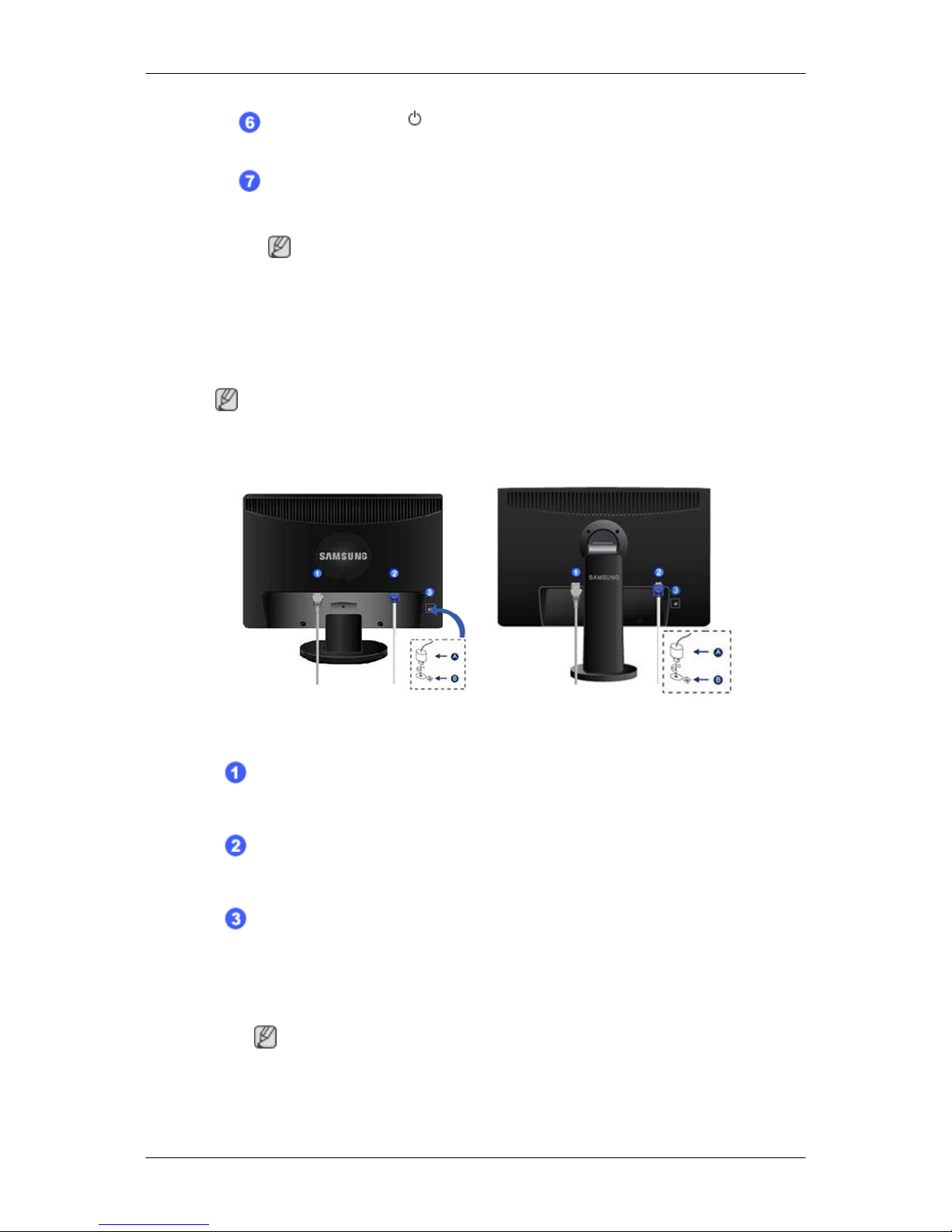

Parte posterior
Nota
La configuración de la parte posterior del monitor puede variar en función del producto.
Soporte básico Soporte HAS

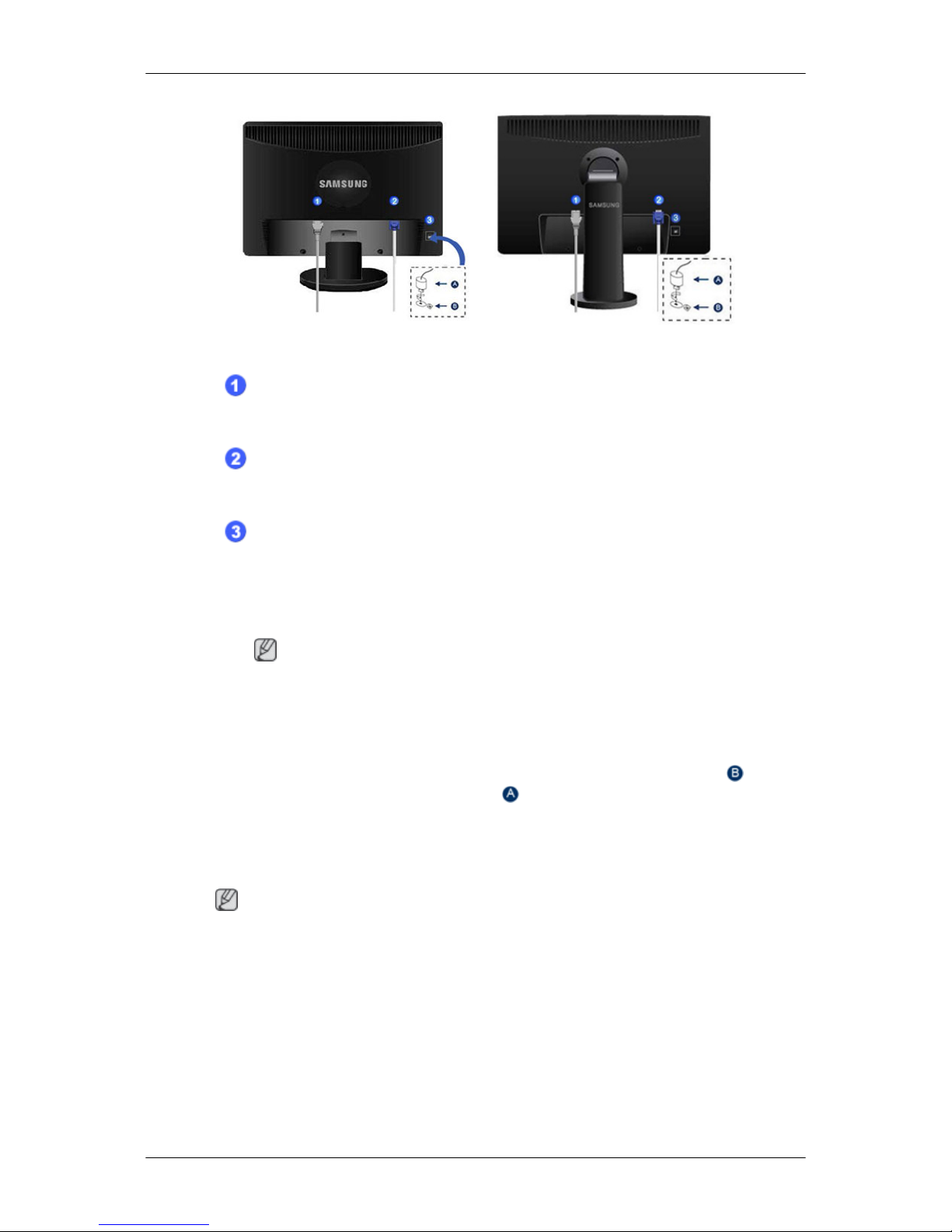

Puerto POWER
Conecte el cable de alimentación del monitor al puerto de POWER de la parte
posterior del monitor.
Puerto RGB IN
Conecte el cable D-Sub al puerto RGB IN de 15 patillas, en la parte posterior
del monitor.
Bloqueo Kensington
El bloqueo Kensington es un dispositivo que se utiliza para fijar físicamente
el sistema cuando se utiliza en un sitio público. (El dispositivo de bloqueo
debe adquirirse por separado.) Si necesita información sobre el uso del dis-
positivo de bloqueo, póngase en contacto con el establecimiento donde lo
haya adquirido.
Nota
La ubicación del bloqueo Kensington puede ser diferente, según su modelo.
Introducción

Uso del bloqueo antirrobo Kensington
1. Inserte el dispositivo de bloqueo en la ranura Kensington del monitor
y gírelo en el sentido del bloqueo .
2. Conecte el cable de bloqueo Kensington.
3. Fije el bloqueo Kensington a una mesa o un objeto de oficina pesado.
Nota
Consulte {943SN/943SNX} Conexión de cables para obtener más información acerca de los
cables de conexión.
Anillo de sujeción del cable
•Fije los cables mediante el anillo de sujeción, como se muestra en la ilustra-
ción.
{2043SN/2043SNX/2243SN/2243SNX} Contenido del embalaje
Nota
Compruebe que los artículos siguientes vengan incluidos con su monitor.
Si falta alguno, póngase en contacto con su distribuidor.
Póngase en contacto con un distribuidor local para adquirir los artículos adicionales.
Desembalaje
Tipo 1
Monitor y soporte sencillo
Nota
El programa MagicRotation no se puede suministrar porque el soporte básico no admite la
función Pivot.
Introducción

Tipo 2
Monitor y soporte HAS
Tipo 3
Monitor y Soporte con bisagra doble
Manuales
Guía de configuración ráp-
ida
Tarjeta de garantía
(No disponible en todos los
lugares)
Manual del usuario
Cables
Cable D-sub Cable de alimentación
Otros
Paño de limpieza
Introducción

Nota
El paño de limpieza sólo se suministra para productos de color negro reluciente como una
característica del producto.
Su monitor
Configuración inicial
Seleccione el idioma con las teclas de arriba y abajo.
El contenido que se muestra desaparece tras 40 segundos.
Pulse dos veces el botón de encendido, para apagarlo y encenderlo otra vez. Se mostrará
de nuevo.
Se puede visualizar hasta tres (3) veces. Es necesario ajustar la resolución del ordenador
antes de alcanzar la cuenta máxima.
Nota
La resolución que se muestra en la pantalla es la óptima para este producto.
Ajuste la resolución del ordenador para que sea la misma que la resolución óptima de este
producto.

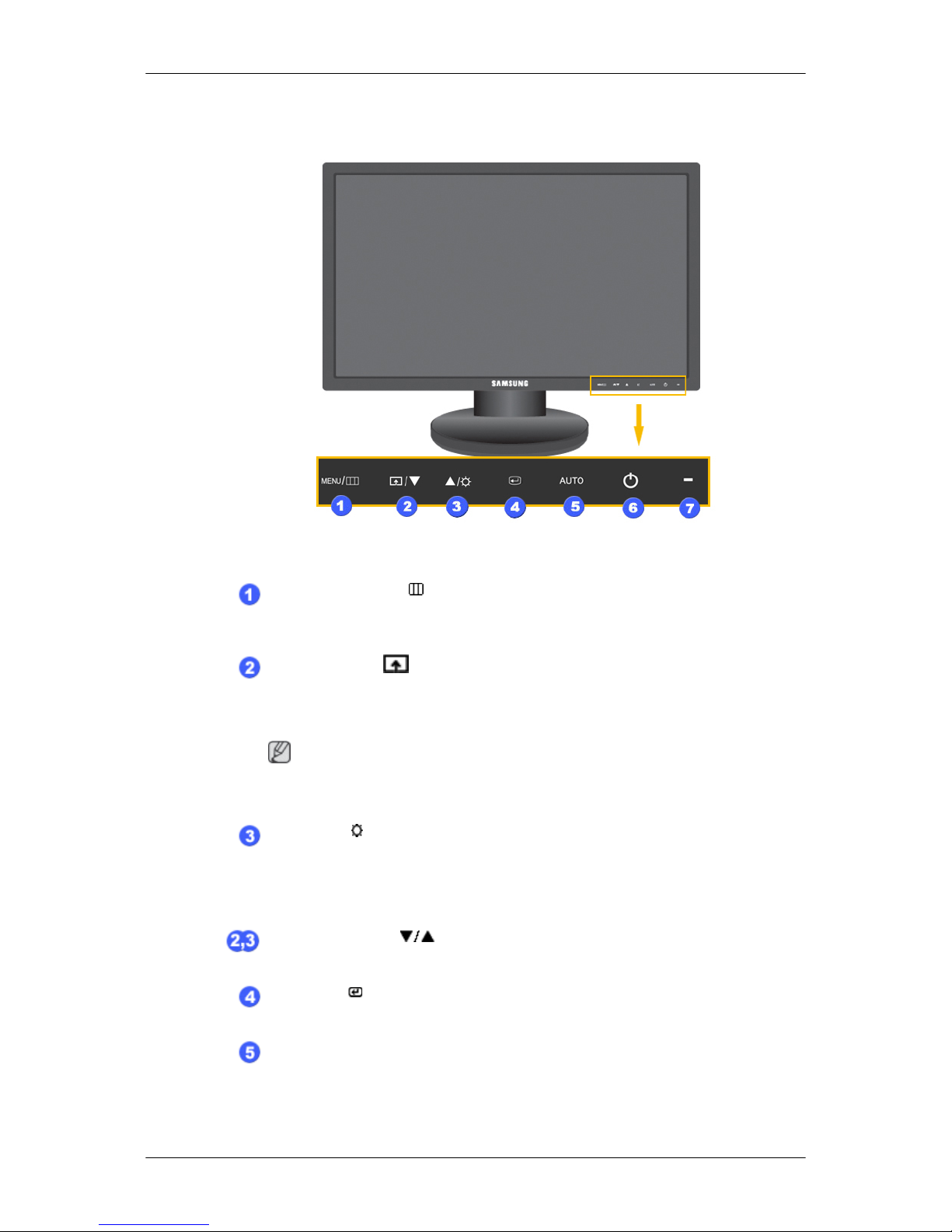

Parte frontal
Introducción

MENU Botón [MENU/ ]
Abre el menú en pantalla y sale del menú. Se usa también para salir del
menú de la pantalla o volver al menú anterior.
Tecla personaliz. [ ]
Puede personalizar la asignación de la tecla para el botón Personal de
acuerdo con sus preferencias.
Nota
Puede configurar la tecla personalizada para una función determinada a
través de Configuración > Tecla personaliz..
Botón Brillo [ ]
Cuando no haya visualización en la pantalla, pulse el botón para ajustar
el brillo.
>> Haga clic aquí para ver un clip de animación
Botones de ajustes [ ]
Estos botones permiten ajustar los elementos del menú.
Botón Intro [ ]
Activa un elemento resaltado del menú.
Botón AUTO
Use este botón para el ajuste automático.
>> Haga clic aquí para ver un clip de animación
Botón de encendido [ ]
Pulse el botón para encender o apagar el monitor.
Indicador de encendido
Esta luz está azul durante un funcionamiento normal y parpadea en azul
cuando el monitor guarda los ajustes.
Nota
Para obtener más información respecto a las funciones de ahorro de en-
ergía, consulte la sección Ahorro de energía en el manual. Para ahorrar
energía, apague el monitor cuando no lo necesite o cuando lo deje sin
funcionar durante largos períodos.
Parte posterior
Nota
La configuración de la parte posterior del monitor puede variar en función del producto.
Introducción

Soporte básico Soporte HAS
Puerto POWER
Conecte el cable de alimentación del monitor al puerto de POWER de la parte
posterior del monitor.
Puerto RGB IN
Conecte el cable D-Sub al puerto RGB IN de 15 patillas, en la parte posterior
del monitor.
Bloqueo Kensington
El bloqueo Kensington es un dispositivo que se utiliza para fijar físicamente
el sistema cuando se utiliza en un sitio público. (El dispositivo de bloqueo
debe adquirirse por separado.) Si necesita información sobre el uso del dis-
positivo de bloqueo, póngase en contacto con el establecimiento donde lo
haya adquirido.
Nota
La ubicación del bloqueo Kensington puede ser diferente, según su modelo.
Uso del bloqueo antirrobo Kensington
1. Inserte el dispositivo de bloqueo en la ranura Kensington del monitor
y gírelo en el sentido del bloqueo .
2. Conecte el cable de bloqueo Kensington.
3. Fije el bloqueo Kensington a una mesa o un objeto de oficina pesado.
Nota
Consulte {943SN/943SNX} Conexión de cables para obtener más información acerca de los
cables de conexión.
Introducción

Anillo de sujeción del cable
•Fije los cables mediante el anillo de sujeción, como se muestra en la ilustra-
ción.
Introducción

Conexiones

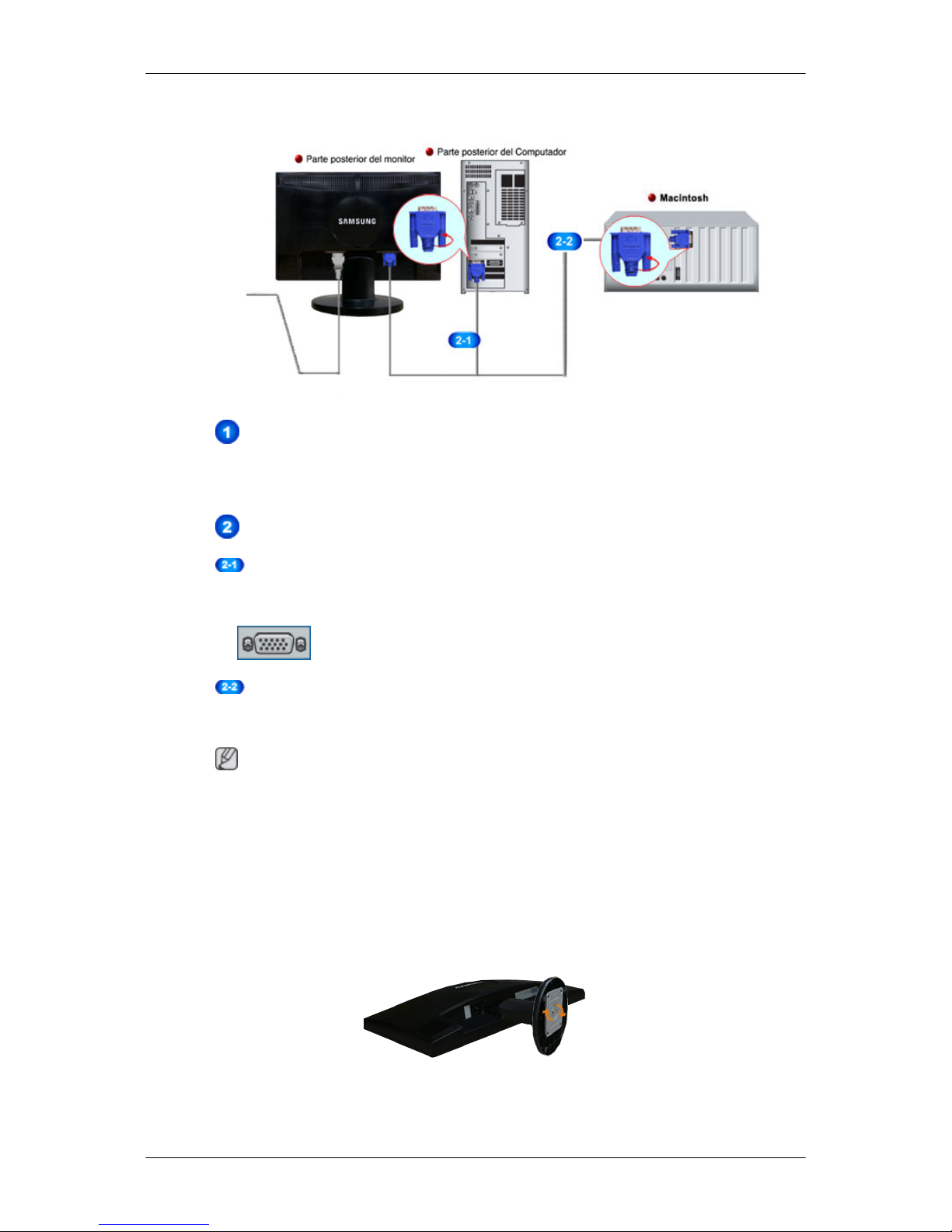

{2043SN/2043SNX} Conexión de cables

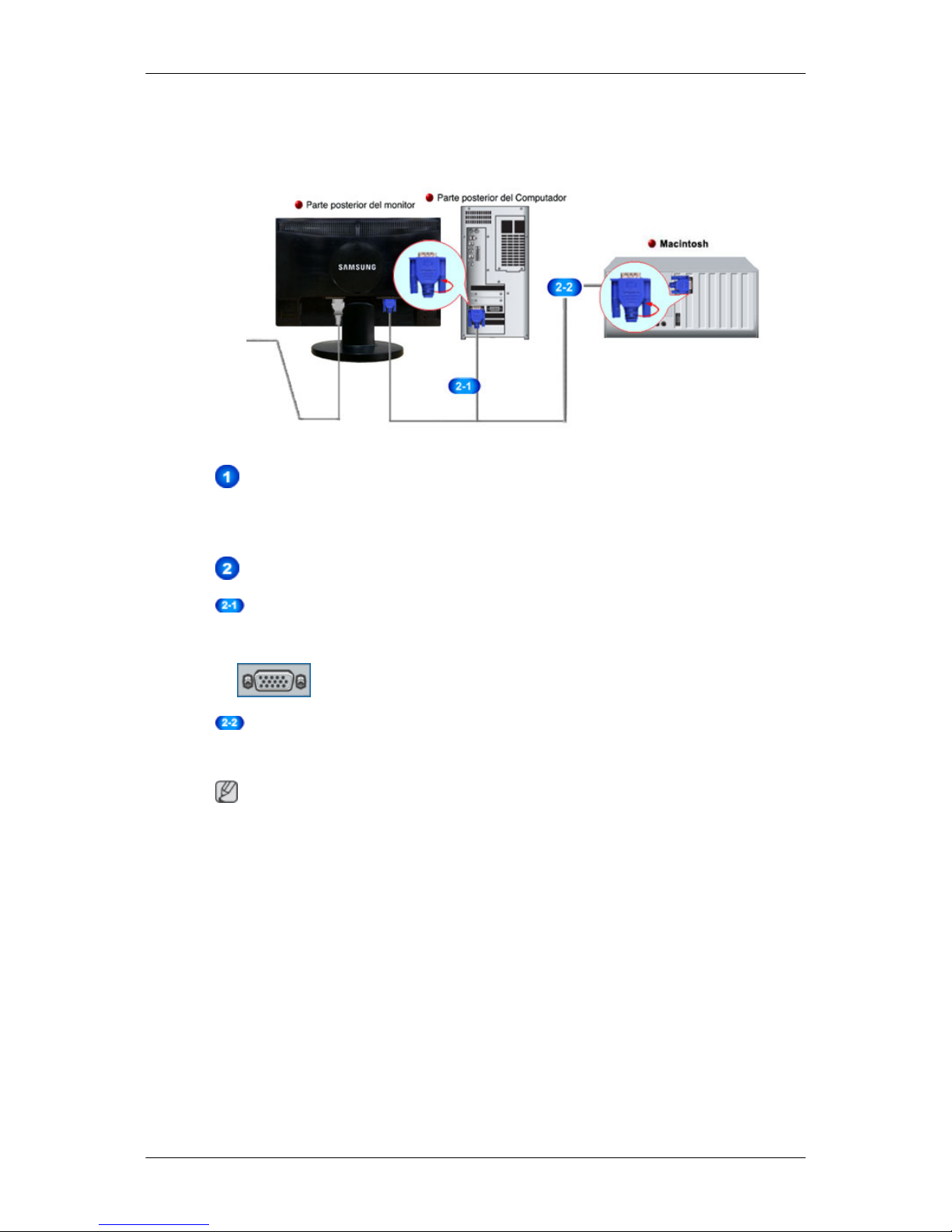

Conecte el cable de alimentación del monitor al puerto de power de la parte posterior
del monitor.
Enchufe el cable de alimentación del monitor en una toma de corriente cercana.
Use una conexión apropiada para el ordenador.
Uso del conector D-Sub (analógico) en la tarjeta de vídeo.
• Conecte el cable de señal al puerto D-Sub de 15 patillas, en la parte posterior del monitor.
[RGB IN]
Conexión a un ordenador Macintosh.
•Conecte el monitor y el ordenador Macintosh mediante el cable de conexión D-sub.
Nota
Si el monitor y el ordenador están conectados, puede encenderlos y utilizarlos.

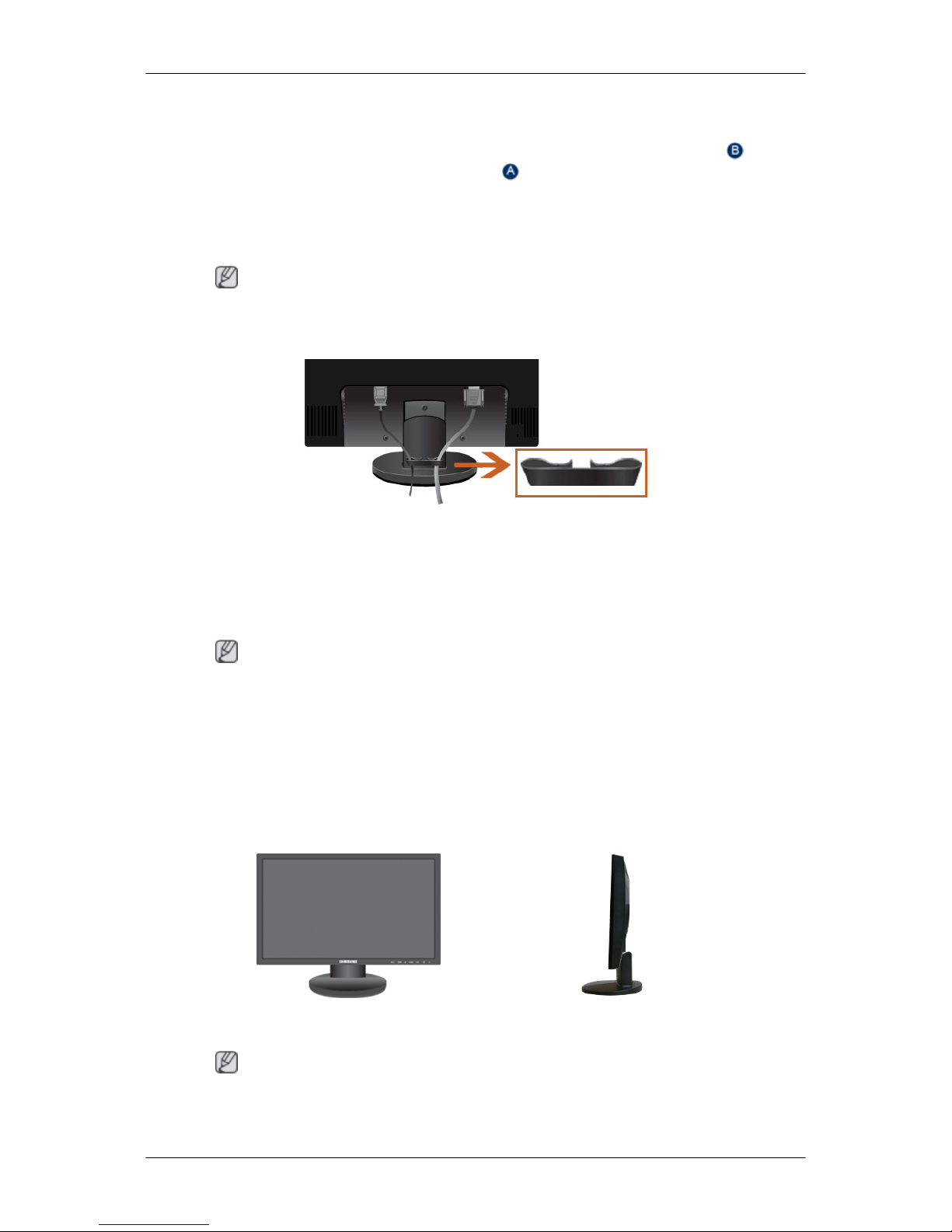

Uso del soporte

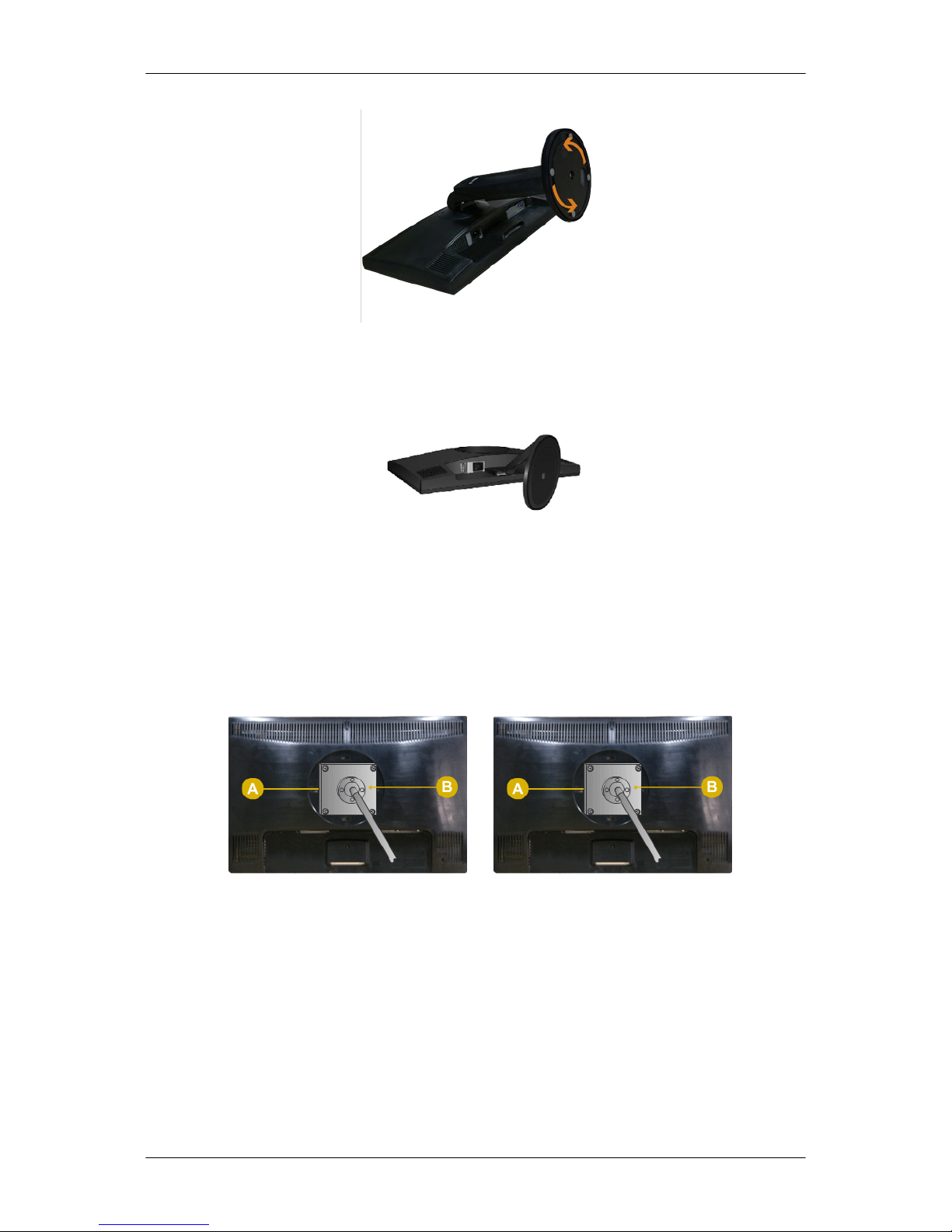

Montaje del monitor
Soporte básico
Soporte HAS

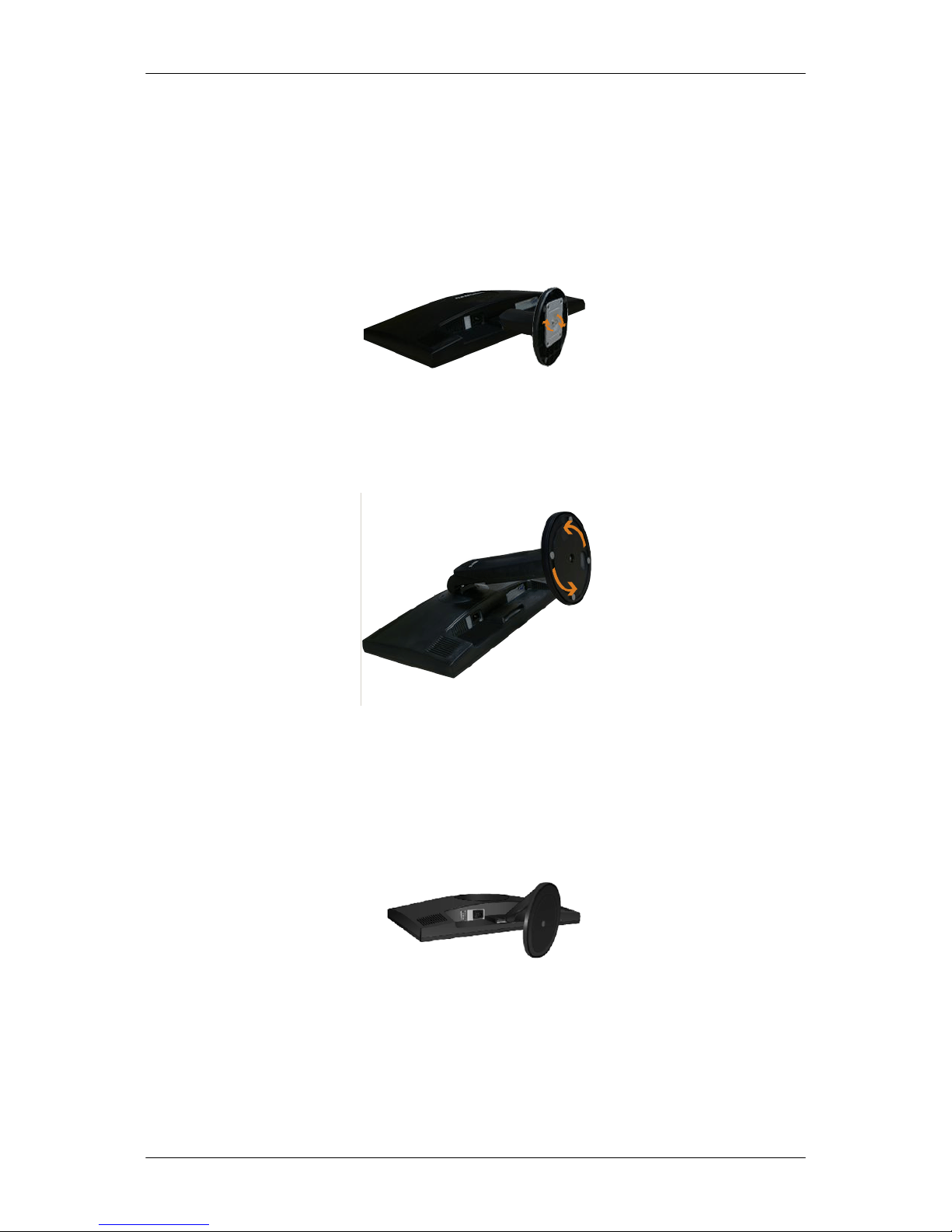

Soporte con bisagra doble
Monitor y parte inferior
Montaje de la base
Este monitor acepta un protector de montaje compatible VESA de 75 x 75 mm.
Conexiones

Soporte básico(Soporte con bisagra do-
ble)
Soporte HAS

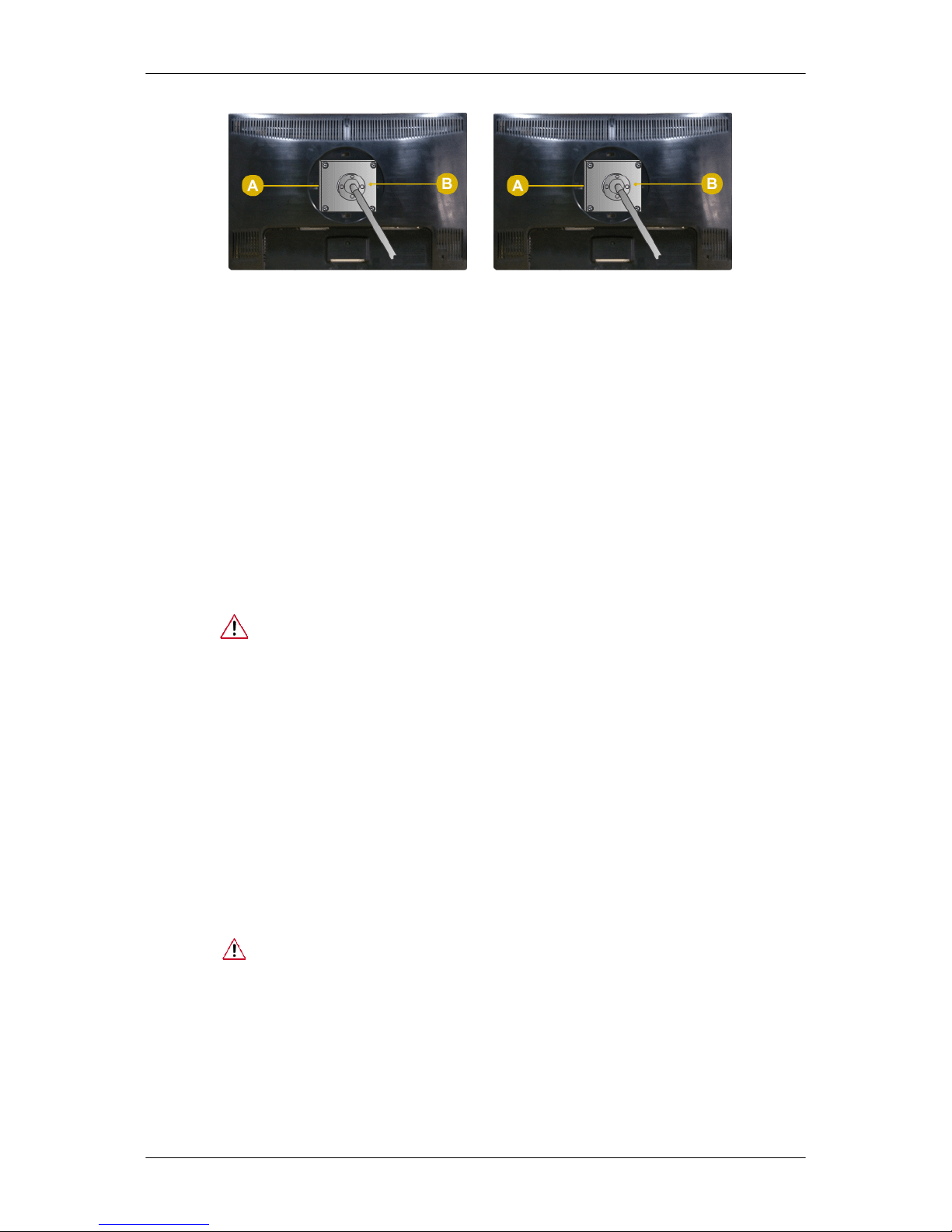

A. Monitor
B. Protector de montaje (se vende por separado)
1. Apague el monitor y desenchufe el cable de alimentación.
2. Deje el monitor LCD boca abajo sobre una superficie plana con un cojín para proteger
la pantalla.
3. Extraiga los dos tornillos y desmonte el soporte del monitor LCD.
4. Alinee el protector del acoplamiento de montaje con los agujeros del protector de mon-
taje de la cubierta posterior y asegure ésta con los cuatro tornillos que vienen con el
brazo articulado, la repisa de la pared o cualquier otra base.
• No use tornillos con un tamaño superior al estándar, ya que pueden cau-
sar daños en el interior del monitor.
• Para montajes murales que no cumplen las especificaciones de tornillos
estándar VESA, la longitud de éstos puede variar dependiendo de las
especificaciones.
• No use tornillos que no cumplan las especificaciones de tornillos estándar
VESA.
No apriete excesivamente los tornillos, ya que podría dañar el producto
o provocar la caída de éste con riesgo de causar lesiones personales.
Samsung no se hace responsable de este tipo de accidentes.
• Samsung no se hace responsable de daños o lesiones personales cuan-
do se usa un montaje mural que no es VESA o que no cumple las
especificaciones, o si el cliente no sigue las instrucciones de instalación
del producto.
• Para montar el monitor en la pared, se debe comprar el juego de montaje
mural que permite montar el monitor al menos a 10 cm de distancia de la
superficie de pared.
• Póngase en contacto con el centro de servico técnico de Samsung más
cercano para obtener más información. Samsung Electronics no se hace
responsable por los daños causados por el uso de una base distinta a la
aquí especificada.
• Utilice un dispositivo de montaje en pared que cumpla las normas inter-
nacionales.
Conexiones

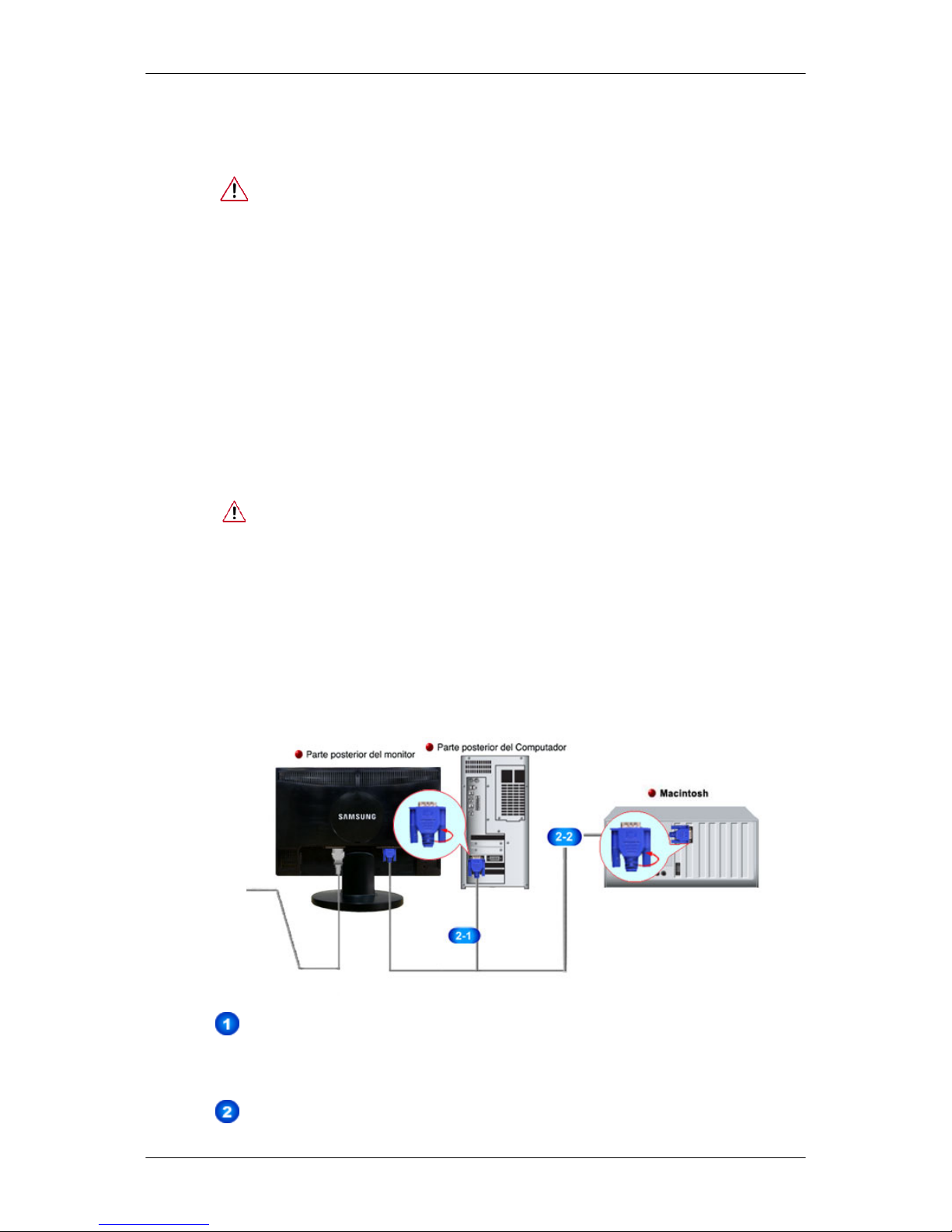

{2243SN/2243SNX} Conexión de cables
Conecte el cable de alimentación del monitor al puerto de power de la parte posterior
del monitor.
Enchufe el cable de alimentación del monitor en una toma de corriente cercana.
Use una conexión apropiada para el ordenador.
Uso del conector D-Sub (analógico) en la tarjeta de vídeo.
• Conecte el cable de señal al puerto D-Sub de 15 patillas, en la parte posterior del monitor.
[RGB IN]
Conexión a un ordenador Macintosh.
• Conecte el monitor y el ordenador Macintosh mediante el cable de conexión D-sub.
Nota
Si el monitor y el ordenador están conectados, puede encenderlos y utilizarlos.
Uso del soporte
Montaje del monitor
Soporte básico
Conexiones

Soporte HAS
Soporte con bisagra doble
Monitor y parte inferior
Montaje de la base
Este monitor acepta un protector de montaje compatible VESA de 100 x 100 mm.
Soporte básico(Soporte con bisagra do-
ble)
Soporte HAS
A. Monitor
B. Protector de montaje (se vende por separado)
1. Apague el monitor y desenchufe el cable de alimentación.
2. Deje el monitor LCD boca abajo sobre una superficie plana con un cojín para proteger
la pantalla.
3. Extraiga los dos tornillos y desmonte el soporte del monitor LCD.
Conexiones

4. Alinee el protector del acoplamiento de montaje con los agujeros del protector de mon-
taje de la cubierta posterior y asegure ésta con los cuatro tornillos que vienen con el
brazo articulado, la repisa de la pared o cualquier otra base.
• No use tornillos con un tamaño superior al estándar, ya que pueden cau-
sar daños en el interior del monitor.
• Para montajes murales que no cumplen las especificaciones de tornillos
estándar VESA, la longitud de éstos puede variar dependiendo de las
especificaciones.
• No use tornillos que no cumplan las especificaciones de tornillos estándar
VESA.
No apriete excesivamente los tornillos, ya que podría dañar el producto
o provocar la caída de éste con riesgo de causar lesiones personales.
Samsung no se hace responsable de este tipo de accidentes.
• Samsung no se hace responsable de daños o lesiones personales cuan-
do se usa un montaje mural que no es VESA o que no cumple las
especificaciones, o si el cliente no sigue las instrucciones de instalación
del producto.
• Para montar el monitor en la pared, se debe comprar el juego de montaje
mural que permite montar el monitor al menos a 10 cm de distancia de la
superficie de pared.
• Póngase en contacto con el centro de servico técnico de Samsung más
cercano para obtener más información. Samsung Electronics no se hace
responsable por los daños causados por el uso de una base distinta a la
aquí especificada.
• Utilice un dispositivo de montaje en pared que cumpla las normas inter-
nacionales.
{2243LNX} Conexión de cables
Conecte el cable de alimentación del monitor al puerto de power de la parte posterior
del monitor.
Enchufe el cable de alimentación del monitor en una toma de corriente cercana.
Use una conexión apropiada para el ordenador.
Conexiones

Uso del conector D-Sub (analógico) en la tarjeta de vídeo.
• Conecte el cable de señal al puerto D-Sub de 15 patillas, en la parte posterior del monitor.
[RGB IN]
Conexión a un ordenador Macintosh.
• Conecte el monitor y el ordenador Macintosh mediante el cable de conexión D-sub.
Nota
Si el monitor y el ordenador están conectados, puede encenderlos y utilizarlos.
Uso del soporte
Montaje del monitor
Soporte básico Soporte HAS
Monitor y parte inferior
Montaje de la base
Este monitor acepta un protector de montaje compatible VESA de 100 x 100 mm.
Soporte básico Soporte HAS
A. Monitor
B. Protector de montaje (se vende por separado)
1. Apague el monitor y desenchufe el cable de alimentación.
Conexiones

2. Deje el monitor LCD boca abajo sobre una superficie plana con un cojín para proteger
la pantalla.
3. Extraiga los dos tornillos y desmonte el soporte del monitor LCD.
4. Alinee el protector del acoplamiento de montaje con los agujeros del protector de mon-
taje de la cubierta posterior y asegure ésta con los cuatro tornillos que vienen con el
brazo articulado, la repisa de la pared o cualquier otra base.
• No use tornillos con un tamaño superior al estándar, ya que pueden cau-
sar daños en el interior del monitor.
• Para montajes murales que no cumplen las especificaciones de tornillos
estándar VESA, la longitud de éstos puede variar dependiendo de las
especificaciones.
• No use tornillos que no cumplan las especificaciones de tornillos estándar
VESA.
No apriete excesivamente los tornillos, ya que podría dañar el producto
o provocar la caída de éste con riesgo de causar lesiones personales.
Samsung no se hace responsable de este tipo de accidentes.
• Samsung no se hace responsable de daños o lesiones personales cuan-
do se usa un montaje mural que no es VESA o que no cumple las
especificaciones, o si el cliente no sigue las instrucciones de instalación
del producto.
• Para montar el monitor en la pared, se debe comprar el juego de montaje
mural que permite montar el monitor al menos a 10 cm de distancia de la
superficie de pared.
• Póngase en contacto con el centro de servico técnico de Samsung más
cercano para obtener más información. Samsung Electronics no se hace
responsable por los daños causados por el uso de una base distinta a la
aquí especificada.
• Utilice un dispositivo de montaje en pared que cumpla las normas inter-
nacionales.
Conexiones

Solución de problemas
{2043SN/2043SNX} Comprobación de las funciones de autoverificación
Nota
El monitor tiene una función de autoverificación que permite comprobar si el monitor funciona
correctamente.
Comprobación de las funciones de autoverificación
1. Encienda el ordenador y el monitor.
2. Desenchufe el cable del vídeo de la parte posterior del ordenador.
3. Encienda el monitor.
Si el monitor funciona adecuadamente, verá un cuadro en la ilustración siguiente.
Este cuadro aparece durante el funcionamiento normal si el cable del vídeo se desco-
necta o daña.
4. Apague el monitor y vuelva a conectar el cable del vídeo; a continuación encienda el
ordenador y el monitor.
Si la pantalla del monitor permanece en blanco después de seguir el procedimiento anterior,
compruebe que la controladora de vídeo, el sistema del ordenador
y el monitor funcionen
correctamente.
Mensajes de advertencia
Si ocurre algo anómalo con la señal de entrada, aparece un mensaje en la pantalla o ésta
se queda en blanco mientras el LED indicador de alimentación sigue encendido. El mensaje
puede indicar que el monitor está fuera de la banda de exploración o que se debe comprobar
el cable de señal.
