Samsung HD080HJ - 80 GB Hard Drive User manual

BF68-00197A REV03
Additional information can be obtained at
www.samsunghdd.com
SAMSUNG ELECTRONICS CO.,LTD STORAGE SYSTEM DIVISION
HEAD OFFICE : 94-1, IM SOO-DONG, GUMI-CITY KYUNG BUK, KOREA 730-350

Thank you for selecting the Samsung hard disk drive.
This manual will guide you through the installation process.
*Samsung does NOT guarantee any data on your drive, please always BACK-UP your precious data.
SAMSUNG SERIAL ATA
HARD DISK DRIVE
INSTALLATION GUIDE
Installation Guide

Before You Start 2
Installing the hard disk drive 3
Setting the system BIOS 5
Partitioning and formatting 6
Installing the operating system(OS) 6
Thank you for selecting the Samsung hard disk drive.
This manual will guide you through the installation process.
English 1
This marking shown on the product or
its literature, indicates that it should
not be disposed with other household
wastes at the end of its working life.
To prevent possible harm to the
environment or human health from
uncontrolled waste disposal, please separate this from
other types of wastes and recycle it responsibly to
promote the sustainable reuse of material resources.
Household users should contact either the retailer
where they purchased this product, or their local
government office, for details of where and how they
can take this item for environmentally safe recycling.
Business users should contact their supplier and
check the terms and conditions of the purchase
contract. This product should not be mixed with other
commercial wastes for disposal.

Before You Start
2 English
A_Handling precautions
This hard disk drive is a highly precisioned electro-mechanical device and is very sensitive to shock and electrostatic discharge (ESD).
Please avoid exposure to high temperatures and humidity. Use the original ESD protection package in which the product was
originally shipped. Please handle the product with care. Damaged or detached label on any of the components may directly
cause product malfunction and will void the warranty.
- Leave the hard disk drive in the static shield package until ready for use
- Handle multiple the hard disk drives one at a time
- Do not bump or drop the hard disk drive
C_Backing up your data
Make a backup copy of your files before installing the new hard disk drive.
Please refer to your computer and/or OS user's manual for more information.
B_Kit components
- Hard disk drive
- SATA interface cable
- Power cable
- Mounting screws
- Installation guide book

Installing the hard disk drive
English 3
Installing the hard disk drive

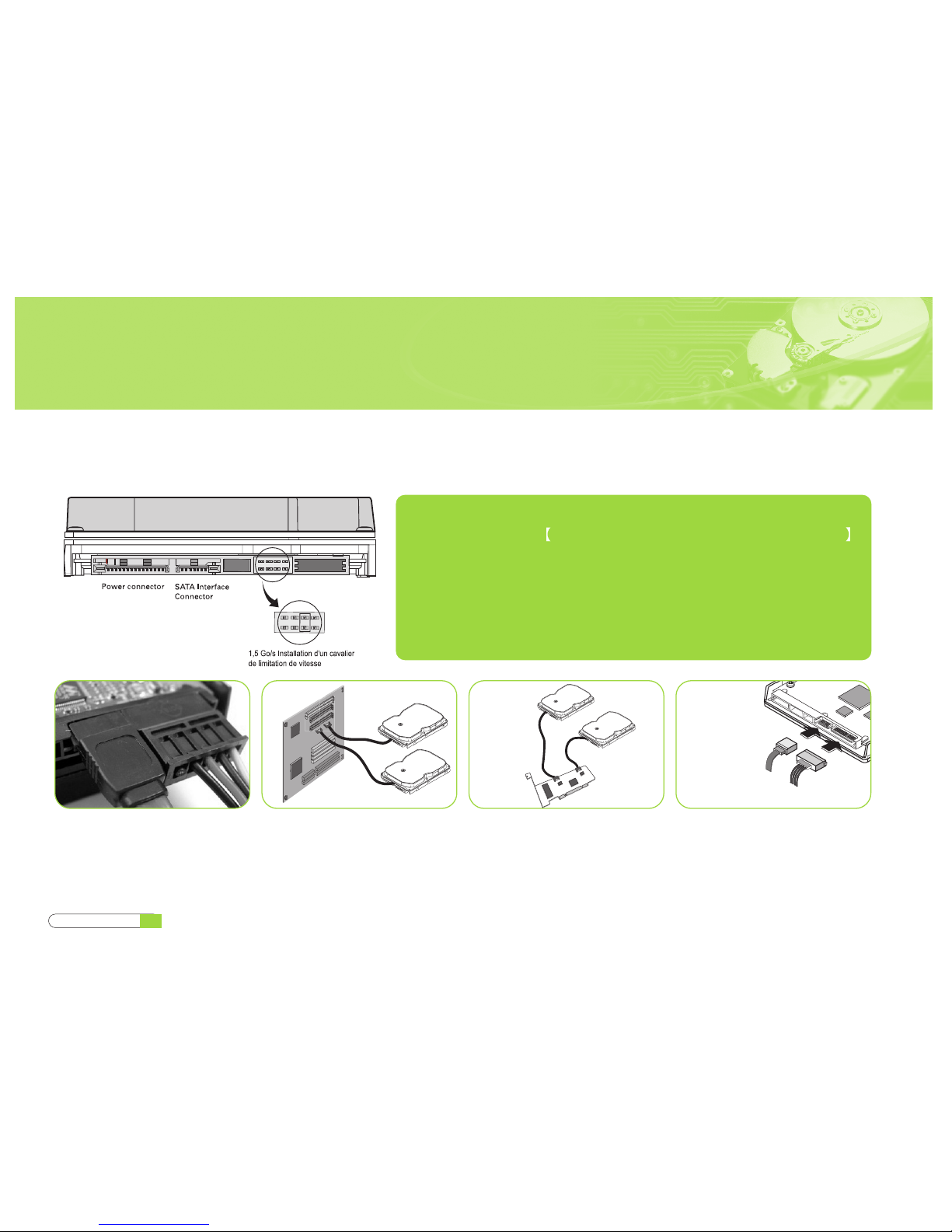

The followings are of typical computer systems and hard disk drive mounting styles.
SATA interface cable
/ Power cable
Computer motherboard Serial ATA host adapter
SATA interface cable
Power cable
NOTE : SATA 1.5Gb/s Speed Limit Jumper setting
Only for SATA 3.0Gb/s products
In some rare cases SATA 1.5Gb/s hosts can not establish SATA
interface connection with SATA 3.0Gb/s devices due to interface
protocol issues. In this case the jumper may be installed as shown
on the figure below to force the device to negotiate for SATA
1.5Gb/s speed.

Installing the hard disk drive
4 English
a_Turn off the power of your computer
b_Unplug the external power cables to the computer.
c_Open the cover of your Computer
Cover opening mechanism and the location of the hard disk drive may vary from one computer to another. (Consult your computer manual)
d_Insert the HDD into an available 3.5" bay in your computer and secure it to the chassis using the provided screws.
e_Connect Cables.
1.Attach the SATA interface cable to the interface connector on the hard disk drive.
2.Attach the power cable to the power receptor on the hard disk drive. The connector is keyed and will fit in only one way.
3.Check all other cable connections before turning on your computer.
CAUTION!: Do not force or rock the connectors into their sockets on the hard disk drive. Push them in straight until they are seated.

Setting the system BIOS
Setting the system BIOS
A_ Turn on your computer system. During the startup sequence, run the CMOS(BIOS) setup program. Newer systems will typically display a
message similar to "press DEL to enter SETUP", showing how to access the CMOS(BIOS) program.
(What is the CMOS Setup?)
It's a program that controls the computer's basic details such as Date and Time, memory capacity, and disk drive status.
Because this information gets recorded into the CMOS IC, these recorded details are not lost when the computer is turned off.
B_ Choose a device position within the BIOS where the hard disk drive will be installed.
C_ To make the computer detect the hard disk drive, select the "auto-detect" option then save and exit the BIOS set up.
If your computer supports IDE HDD auto detection, the hard disk drive will automatically be detected. If you select the type from the
IDE Adapter Primary Master Slave section, "Autotype Fixed Disk: [Press Enter]" will appear on the screen.
If you press Enter, the hard disk drive will automatically be detected.
English 5

Partitioning and formatting
6 English
Partitioning and formatting
The newly installed hard disk drive must be partitioned and formatted before it is ready for use. If your operating system(OS) is
Windows 2000, XP, or higher, your OS will automatically recognize the hard drive. Follow the on screen directions when installing your OS.
Please refer to your OS and/or computer user's manual for more information.
If your OS is windows ME or earlier, take the following steps.
A_When the CMOS setup is completed, reboot the system with a booting diskette that has FDISK and FORMAT programs.
B_Run the FDISK program to set up the partitions.
If you only want to use a single partition, select all the disk space available by the hard disk drive. In order to use 2 or more partitions,
divide the disk space.
C_Reboot with a booting diskette.
D_Run the FORMAT program and format the hard disk drive. If you divided the drive into multiple partitions (D:, E:, etc.) , you must format
all the drives.
CAUTION!: FDISK and FORMAT programs erase all the data on the hard disk drive.
To avoid inadvertent erasure, backup your data before running FDISK or FORMAT programs.
Installing the operating system(OS)
Refer to the operating system user's manual to install the operating system.
Installing the operating system(OS)

Bevor Sie beginnen 2
Die Installation der Festplatte 3
Einstellung des BIOS 5
Partitionieren und Formatieren 6
Installation des Betriebssystems 6
Vielen Dank, dass Sie sich für ein Festplattenlaufwerk von Samsung entschieden haben.
Diese Anleitung wird Sie durch den Installationsprozess führen.
German 1
Die Kennzeichnung auf dem Produkt
bzw. auf der dazugehörigen Literatur
gibt an, dass es nach seiner
Lebensdauer nicht zusammen mit dem
normalen Haushaltsmüll entsorgt
werden darf. Entsorgen Sie dieses
Gerät bitte getrennt von anderen Abfällen, um der
Umwelt bzw. der menschlichen Gesundheit nicht durch
unkontrollierte Müllbeseitigung zu schaden. Recyceln Sie
das Gerät, um die nachhaltige Wiederverwertung von
stofflichen Ressourcen zu fördern.
Private Nutzer sollten den Händler, bei dem das Produkt
gekauft wurde, oder die zuständigen Behörden
kontaktieren, um in Erfahrung zu bringen, wie sie das
Gerät auf umweltfreundliche Weise recyceln können.
Gewerbliche Nutzer sollten sich an Ihren Lieferanten
wenden und die Bedingungen des Verkaufsvertrags
konsultieren. Dieses Produkt darf nicht zusammen mit
anderem Gewerbemüll entsorgt werden.

Bevor Sie beginnen
2 German
A_Warnhinweise
Dieses Produkt ist ein Präzisionsgerät und sehr empfindlich gegenüber Erschütterung und elektrostatischer Entladung. Vermeiden Sie bitte
hohe Temperaturen und Feuchtigkeit. Verwenden Sie die Originalverpackung, in der das Produkt verkauft worden ist Gehen Sie bitte
sorgfältig mit dem Produkt um. Ein beschädigter oder entfernter Aufkleber an einer der Komponenten kann direkt zu Funktionsstörungen
und zu Garantieverlust führen .
- Belassen Sie das Laufwerk bis zur Verwendung in der Schutzverpackung.
- Falls sie mehrere Laufwerke installieren, tun Sie dieses nacheinander
- Setzen Sie das Laufwerk keinen Stößen aus und lassen Sie es nicht fallen.
C_Sicherung Ihrer Daten
Fertigen Sie ein Backup Ihrer Dateien an bevor Sie eine neue Festplatte installieren.
Bitte lesen Sie weitere Informationen hierzu im Handbuch Ihres PC und/oder Benutzerhandbuch zum Betriebssystem nach.
B_Lieferumfang
- Festplattenlaufwerk
- SATA-Schnittstellen kabel
- Leistung kabel
- Montageschrauben
- Installationshandbuch

Die Installation der Festplatte
German 3
Die Installation der Festplatte
Nachfolgend wird die Installation einer Festplatte in einem typischen Computersystem beschrieben.
SATA-Schnittstellen kabel
/ Leistung kabel
Computer motherboard Serial ATA host adapter
SATA interface cable
Power cable
HINWEIS: Jumper-Einstellung für SATA 1,5 Gb/s Geschwindigkeitslimit
Nur für SATA 3,0 Gb/s Geräte
Gelegentlich kann es vorkommen, dass SATA 1,5 Gb/s-Hosts aufgrund von
Problemen beim Schnittstellenprotokoll keine SATA 3,0 Gb/s
Schnittstellenverbindung herstellen können. In diesem Fall kann der Jumper
wie in der Abbildung unten gesetzt werden, um das Gerät zu zwingen, die
SATA 1,5 Gb/s Geschwindigkeit zu verwenden.

Die Installation der Festplatte
4 German
a_Schalten Sie die Stromversorung Ihres Computers aus
b_Ziehen Sie das Netzkabel heraus.
c_Öffnen Sie das Gehäuse Ihres Computers
Der Öffnungsmechanismus des Gehäuses und der Montageplatz für die Festplatte können von PC zu PC unterschiedlich sein.
d_Stecken Sie die Festplatte in einen 3.5” -Laufwerksschacht und befestigen Sie diese mit den mitgelieferten Schrauben.
e_Verbinden Sie die Kabel.
1.Stecken Sie das SATA Schnittstellenkabel in den Verbindungsbuchse am Festplattenlaufwerk.
2.Stecken Sie das Stromkabel in die entsprechende Buchse am Festplattenlaufwerk. Beide Buchsen sind kodiert, so dass die Kabel nur in
einer Richtung passen.
3.Überprüfen Sie alle anderen Kabelverbindungen, bevor Sie Ihren Computer einschalten.
VORSICHT!: Stecken Sie die Stecker nicht gewaltsam in die Buchsen am Festplattenlaufwerk.
Drücken Sie die Stecker gerade herein bis sie richtig sitzen.

Einstellung des BIOS
Einstellung des BIOS
A_ Schalten Sie Ihren Computer ein. Aktivieren Sie in der Startphase das CMOS(BIOS) Setup-Programm. Neuere Systeme zeigen in der
Regel eine Nachricht wie “drücken Sie ENTF, um SETUP zu starten”, die Ihnen sagt, wie Sie auf das CMOS(BIOS) Programm zugreifen
können.
(Was ist das CMOS Setup?)
Das ist ein Programm, dass die grundlegenden Einstellungen des Computers, wie beispielsweise Datum und Zeit, Speicherkapazität
und Diskettenlaufwerksstatus, steuert. Da diese Informationen im CMOS IC gespeichert werden, gehen diese Daten beim Ausschalten
des Computers nicht verloren.
B_ Wählen Sie den zugehörigen Eintrag gemäß Ihrer Installation im BIOS aus.
C_ Lassen Sie den Computer das Festplattenlaufwerk erkennen. Wählen Sie die Option “Autodetect” (Automatische Erkennung), speichern
Sie dann und beenden Sie das BIOS Setup. Falls Ihr Computer die IDE HDD Selbsterkennung unterstützt, wird das Festplattenlaufwerk
automatisch erkannt. Wenn Sie im Bereich IDE Adapter Primary Master / Slave den Typ auswählen, erscheint die Nachricht “Autotype
Fixed Disk: [Press Enter]” auf dem Bildschirm. Wenn Sie die Eingabetaste (Enter) drücken, wird das Festplattenlaufwerk automatisch erkannt.
German 5

Partitionieren und Formatieren
6 German
Partitionieren und Formatieren
Das neu installierte Festplattenlaufwerk muss partitioniert und formatiert werden, bevor es benutzt werden kann. Ist Ihr Betriebssystem Windows
2000, XP, oder höher, erkennt es das Festplattenlaufwerk automatisch. Folgen Sie bei der Installation Ihres Betriebssystems einfach den
Anweisungen auf dem Bildschirm. Weitere Informationen entnehmen Sie bitte dem Handbuch zu ihrem Betriebssystem oder dem
Benutzerhandbuch Ihres Computers.
Ist Ihr Betriebssystem Windows ME oder eine ältere Version, folgenden Sie bitte dieser Anleitung:
A_ Wenn das CMOS Setup abgeschlossen ist, starten Sie das System mit Hilfe einer Startdiskette, auf welcher sich die Programme
FDISK und FORMAT befinden, neu.
B_ Starten Sie das Programm FDISK, um die Partitionierung vorzunehmen.
Falls Sie nur eine Partition verwenden wollen, wählen Sie den gesamten für das Festplattenlaufwerk verfügbaren Speicherplatz Möchten
Sie 2 oder mehr Partitionen nutzen, teilen Sie den Speicherplatz entsprechend auf.
C_Starten Sie Ihren PC mit Hilfe der Startdiskette neu.
D_Starten Sie das Programm FORMAT und formatieren Sie das Festplattenlaufwerk. Wenn Sie das Laufwerk in mehrere Partitionen
aufgeteilt haben (D:, E:, usw.), müssen Siee alle Laufwerke formatieren.
ACHTUNG!: Die Programme FDISK und FORMAT löschen alle Daten auf dem Festplattenlaufwerk. Um solche Probleme zu vermeiden,
fertigen Sie ein Backup Ihrer Daten an, bevor Sie die Programme FDISK oder FORMAT starten.
Installation des Betriebssystems
Lesen Sie hierzu bitte im Benutzerhandbuch zum Betriebssystem nach.
Installation des Betriebssystems

Avant de commencer 2
Installation du disque dur 3
Réglage du BIOS de l’ordinateu 5
Partitionnement et formatage 6
Installation du système d’exploitatio 6
Merci d’avoir choisi un disque dur Samsung.
Ce manuel vous présente les différentes étapes de la procédure d’installation.
French 1
Ce symbole sur le produit ou sa
documentation indique qu'il ne doit
pas être éliminé en fin de vie avec les
autres déchets ménagers. L'élimination
incontrôlée des déchets pouvant porter
préjudice à l'environnement ou à la
santé humaine, veuillez le séparer des autres types de
déchets et le recycler de façon responsable. Vous
favoriserez ainsi la réutilisation durable des ressources
matérielles.
Les particuliers sont invités à contacter le distributeur
leur ayant vendu le produit ou à se renseigner auprès de
leur mairie pour savoir où et comment ils peuvent se
débarrasser de ce produit afin qu'il soit recyclé en
respectant l'environnement.
Les entreprises sont invitées à contacter leurs
fournisseurs et à consulter les conditions de leur contrat
de vente. Ce produit ne doit pas être éliminé avec les
autres déchets commerciaux.

Avant de commencer
2 French
A_Précautions de manipulation
Ce produit intègre un mécanisme de haute précision et est très sensible aux chocs et aux décharges électrostatiques. Evitez de l’exposer à
des températures extrêmes et à l’humidité. Utilisez l’emballage de protection antistatique d’origine dans lequel le produit vous a été fourni.
Veuillez manipuler ce produit avec précaution. Toute étiquette abîmée ou détachée sur l’un de ses composants peut directement entraîner
un dysfonctionnement du produit et annuler sa garantie.
- Laissez le disque dur dans son emballage antistatique jusqu’à sa mise en place.
- Manipulez un disque dur à la fois.
- Ne heurtez pas le disque dur contre un objet et ne le laissez pas tomber à terre.
C_Sauvegarde de vos données
Réalisez une copie de sauvegarde de vos fichiers avant d’installer le nouveau disque dur.
Pour plus de précisions, consultez le manuel d’utilisation de votre ordinateur et/ou du système d’exploitation.
B_Composition du kit
- disque dur
- câble d’interface SATA
- Cable d alimentation
- vis de montage
- guide d’installation

Installation du disque dur
French 3
Installation du disque dur
Les instructions suivantes concernent des ordinateurs classiques dotés de supports de montage de disque dur classiques.
câble d’interface SATA
/ Cable d alimentation
Computer motherboard Serial ATA host adapter
SATA interface cable
Power cable
REMARQUE : 1,5 Go/s SATA Installation d'un cavalier de limitation de
vitesse Uniquement pour les produits SATA 3,0 Go/s
Dans certains cas, les hôtes SATA 1,5 Go/s ne peuvent pas établir de
connexion d'interface SATA avec les périphériques SATA 3,0 Go/s. Cela
résulte de problèmes de protocole d'interface. Dans ce cas, le cavalier
peut être installé comme indiqué dans le schéma ci-dessous pour
forcer le périphérique à accepter la vitesse du SATA 1,5 Go/s.

Installation du disque dur
4 French
a_Mettez votre ordinateur hors tension.
b_Débranchez les câbles d’alimentation externes.
c_Ouvrez le boîtier de votre ordinateur.
Le mécanisme d’ouverture du boîtier et l’emplacement du disque dur peuvent varier d’un ordinateur à l’autre.
d_Introduisez le disque dur dans un logement de 3,5” et fixez-le avec les vis fournies.
e_Branchez les câbles du disque dur.
1.Reliez le câble d’interface SATA au connecteur d’interface sur le disque dur.
2.Reliez le câble d’alimentation au connecteur d’alimentation sur le disque dur. Ces deux connecteurs sont munis d’un détrompeur et ne
peuvent s’engager que dans un sens.
3.Vérifiez tous les autres branchements de câbles avant de rallumer votre ordinateur.
ATTENTION !: Ne tentez pas de forcer ou de basculer les connecteurs dans leur prise sur le disque dur. Enfoncez-les en ligne droite jusqu’à
leur emboîtement.

Réglage du BIOS de l’ordinateur
French 5
Réglage du BIOS de l’ordinateur
A_ Allumez votre ordinateur. Pendant la séquence de démarrage, exécutez le programme de configuration du CMOS (BIOS). Les ordinateurs
récents affichent habituellement un message tel que “press DEL to enter SETUP”, vous indiquant comment accéder au programme du
CMOS (BIOS).
(Qu’est-ce que le programme de configuration du CMOS ?)
Il s’agit d’un programme qui gère les paramètres de base de l’ordinateur tels que la date et l’heure, la capacité de mémoire et le statut des
disques durs. Comme ces informations sont enregistrées dans la puce CMOS, ces paramètres ne sont pas perdus lorsque l’ordinateur est
éteint.
B_ Sélectionnez dans le BIOS une position de périphérique où le disque dur sera installé.
C_ Faites détecter le disque dur par l’ordinateur. Choisissez l’option “auto-detect”, puis sauvegardez et quittez la configuration du BIOS.
Si votre ordinateur prend en charge la détection automatique des disques durs IDE, votre disque dur sera détecté automatiquement.
Si vous sélectionnez le type dans la section IDE Adapter Primary Master Slave, le message “Autotype Fixed Disk : [Press Enter]” doit
apparaître à l’écran. Appuyez sur Entrée pour que le disque dur soit détecté automatiquement.

Partitionnement et formatage
6 French
Installation du système d’exploitation
Partitionnement et formatage
Le disque dur que vous venez d’installer doit encore être partitionné et formaté avant de pouvoir être utilisé. Si votre système d’exploitation
est Windows 2000, XP ou au-delà, celui-ci doit reconnaître automatiquement le disque dur. Suivez les instructions à l’écran pendant l’installation
du système d’exploitation. Pour plus de précisions, consultez le manuel d’utilisation de votre ordinateur et/ou du.
système d’exploitation. Si votre système d’exploitation est Windows ME ou une version antérieure, suivez les instructions ci-après :
A_ Une fois la configuration du CMOS terminée, redémarrez le système avec une disquette de démarrage contenant les programmes
FDISK et FORMAT.
B_ Exécutez le programme FDISK pour créer les partitions.
Si vous souhaitez n’utiliser qu’une seule partition, sélectionnez tout l’espace disque disponible pour le disque dur. Pour utiliser 2 partitions
ou plus, scindez l’espace disque en conséquence.
C_Redémarrez l’ordinateur avec une disquette de démarrage.
D_Exécutez le programme FORMAT et formatez le disque dur. Si vous avez scindé le disque dur en plusieurs partitions (D:, E:, etc.), vous
devez formater chaque partition.
ATTENTION !: Les programmes FDISK et FORMAT effacent toutes les données sur le disque dur. Pour éviter tout incident, sauvegardez vos
données avant d’exécuter FDISK ou FORMAT.
Installation du système d’exploitation
Consultez le manuel d’utilisation du système d’exploitation pour installer votre système d’exploitation.
