Savio JUVARRA 6010.1/1200 Operating instructions

4 7
89011337 - REV. 0 - 112023 STAMPATO SU CARTA ECOLOGICA
1/88/8
max = mm.
max = 1240 mm.
300 Kg
max.
3 anni o 20.000 cicli - 3 years or 20.000 cycles
3 ans ou 20.000 cycles - 3 años o 20.000 ciclos
3 Jahren oder 20.000 Öffnungsspielen
3 lata lub 20.000 cykli
2450
min = 800 mm.
ATTENZIONE:
Le caratteristiche di sicurezza di questo prodotto sono di importanza fondamentale ai fini della sua conformità alla EN 1125. Non sono permesse modifiche di nessun tipo, fatta
eccezione per quelle che vengono descritte in queste istruzioni. La Savio non risponde per vizi o danni causati dal mancato rispetto del campo di applicazione.
CAUTION
The safety features of this product are essential to its compliance with EN 1125. No modification of any kind, other than those described in these instructions, are permitted.
Savio cannot bear any responsibility for defects or damages where the product is used outside the application field.
ATTENTION:
Les caractéristiques de sécurité de ce produit sont essentielles pour satisfaire à l’ EN 1125. Aucune modification d’aucune sorte, autre que celles décrites dans les instructions,
n’est permise. Savio ne répond pas des vices et dommages causés par le non-respect du champ d'application.
Cette fermeture anti-panique permet une ouverture sous faible pousée pour les personnes âgées ou les enfants. Les caractéristiques certifiées sont: identification des
composants associés, vérification et essais annuels par organismes indépendans accrédités, informations contrôlées de la notice fabricant par rapport aux procès verbaux.
CUIDADO:
Las características de seguridad de este producto son fundamentales para la obtención de su conformidad a la norma EN 1125. No se pueden hacer modificaciones algunas, a
excepción de las contenidas en estas instrucciones. Savio no se hará cargo de los daños causados por vicios o no respeto del campo de aplicación.
ACHTUNG:
UWAGA:
Die Sicherheitsmerkmale dieses Produkts sind in bezug auf seine Konformität mit der DIN EN 1125 von wesentlicher Bedeutung. Jegliche Änderungen sind untersagt, mit
Ausnahme derer, die in dieser Anleitung beschrieben werden. Savio übernimmt keine Haftung für Mängel oder Schäden, die auf die Nichteinhaltung des Anwendungsbereichs
zurückzuführen sind.
Cechy bezpieczeñstwa danego wyrobu s¹ podstawowyn warunkiem jego zgodnoœci z normami EN1125. Zabrania siê wprowadzania jakichkolwiek zmian z wyj¹tkiem tych,
które s¹ opisane w niniejszej instrukcji. Firma Savio nie odpowiada za wady czy szkody powsta³e w wyniku nieprzestrzegania zakresu stosowania.
I
GB
F
E
D
PL
Ø3,2
TC4,2x13
0
13 9
4 ÷ 5
10
8
TS4,2x13
4 7
A A
B
9 ÷10 9 ÷10
9 ÷10
0
°C \°F
-10
+60
+32
+14
+140
JUVARRA art. 6010.1/1200
QE
Pour des autres indications sur la
certification NF voir le link "download"
sur le site www.savio.it
12
377042A A
0333
EN 1125:2008
SAVIO S.p.A.
Via Torino, 25 (S.S.25)
10050 Chiusa S. Michele (TO)
ITALY
DoP 140018 (www.savio.it/dop/)
13
Référentiel NF040 accessible sur www.marque-nf.com

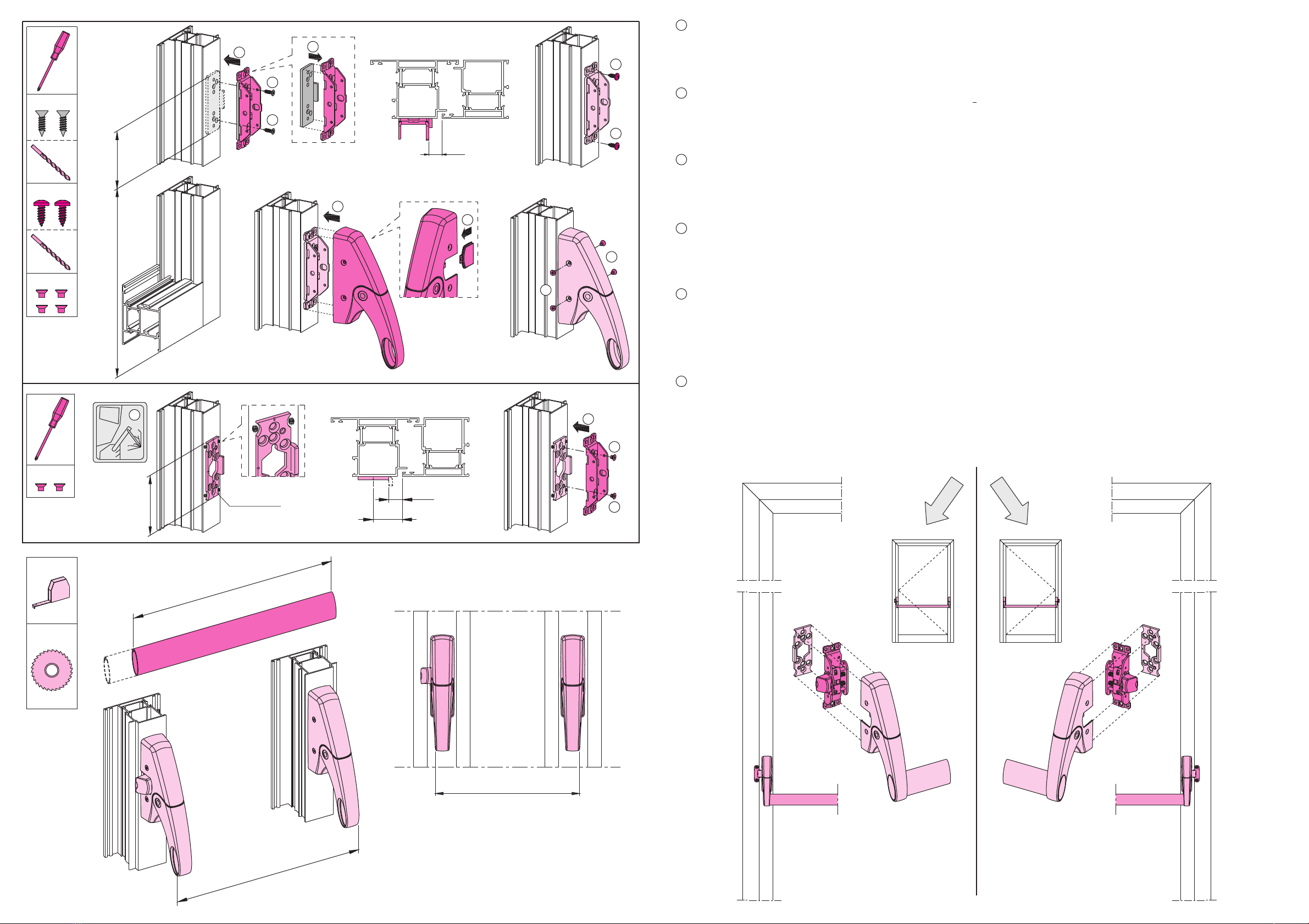

Dispositivo antipanico per porte su vie di fuga
Montaggio incontri
Dopo aver scelto in base alle varie altezze di battuta l’incontro laterale A, fissarlo sul telaio della porta. Inserire nei profili che lo consentono la guida B dopo aver rifilato
all’ altezza dello scrocco la guarnizione di battuta per ~ 30 mm.

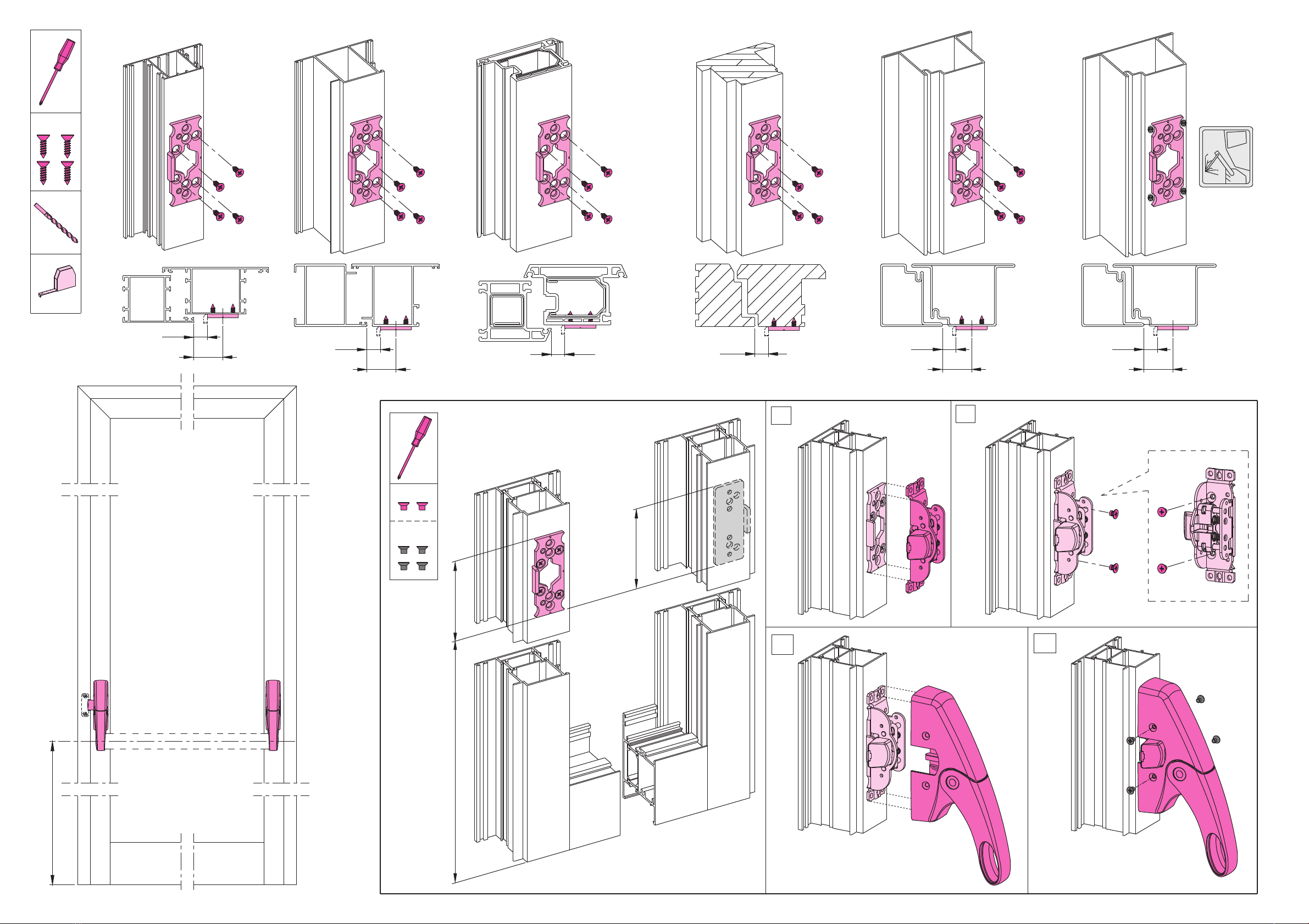

Keepers assembly
Having chosen and positioned the side keeper (A)according to the various heights of the engagement point , fasten it onto the door frame. Where profiles allow , insert
the guide (B) after first reducing the gasket (until the latch) approx. of 30 mm.
Montage des gâches
Après avoir choisi la gâche latérale A (en fonction des différents types de recouvrement), la fixer sur le dormant de la porte.
Couper le joint en correspondance de la hauteur du pêne sur ~ 30 mm et introduire le guide B à l'intérieur des profils qui le permettent .
Montaje de los cerraderos
Después haber elegido el cerradero lateral A en base a las distintas alturas de renvalso, fijarlo sobre el marco de la puerta.
Cortar la junta en correspondencia de la altura del pestillo más o menos a 30 mm e introducir, en los perfiles que lo permiten, la guía B.
Montage der Zuhalter
Den seitlichen Zuhalter A in Funktion der Anschlaghöhe auswählen und am Türrahmen befestigen. In Profile, bei denen dies möglich ist, die Führungsschiene B
einsetzen. Zuvor die Flügeldichtung in Höhe der Schrägfalle auf ca. 30 mm nachschneiden.
Monta¿ wodzide³ zasuwy drzwiowej
Dobraæ wed³ug zró¿nicowanych wysokoœci wrêgu wodzid³o boczne A, po czym zamocowaæ je na ramie drzwi. Po wyrównaniu uszczelnienia profilu z³¹czowego do
~ 30 mm na wysokoœæ zapadki, wsun¹æ do odpowiednich profili prowadnicê B.
Установка ответных планок
Выбрав и расположив боковую ответную планку (А) в соответствии с различной высотой притвора, закрепите ее на дверной раме. Если профиль позволяет,
установите направляющую (В), предварительно удалив уплотнитель на 30 мм по высоте защелки.

2/8 7/8

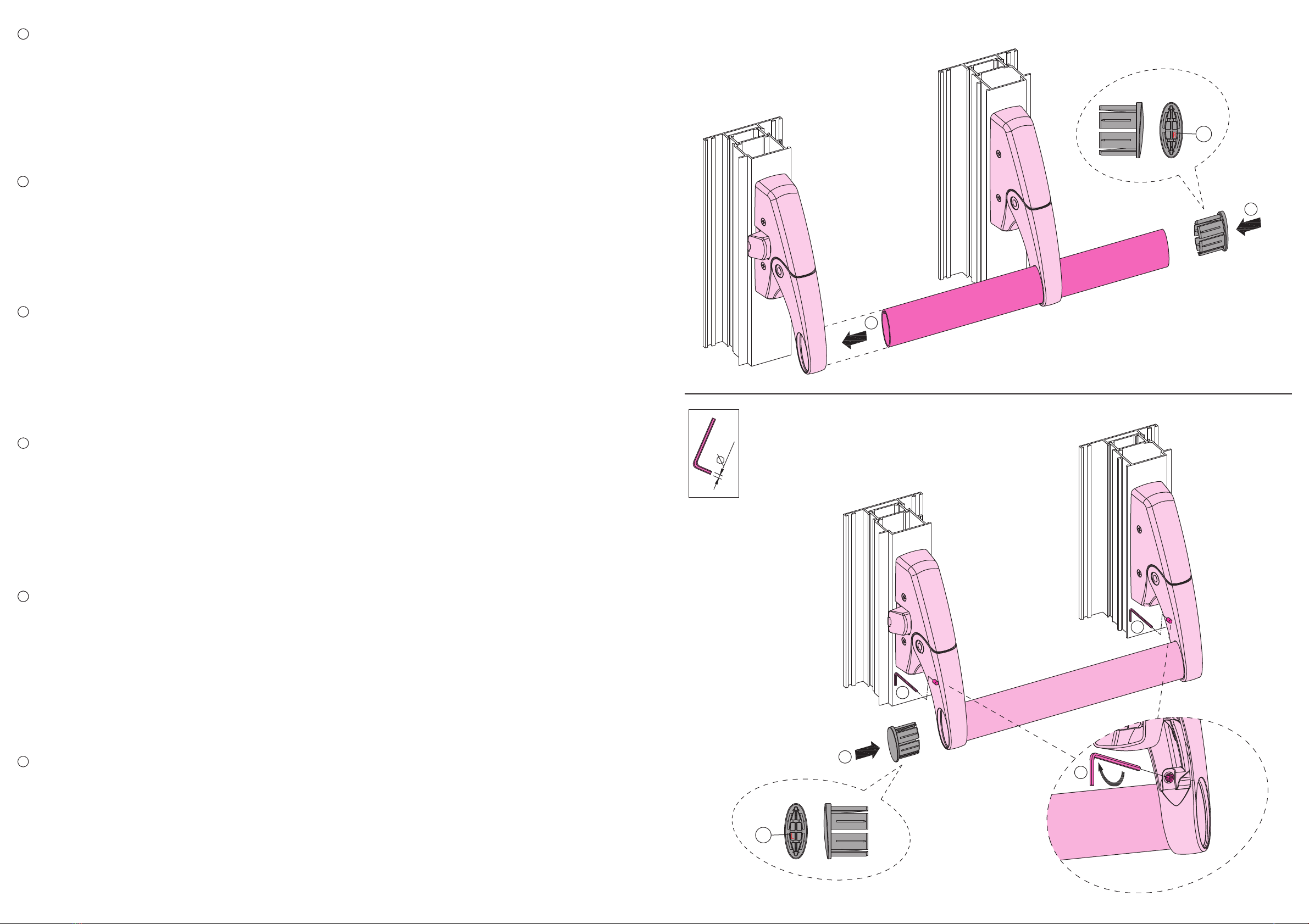

2.5
Raccomandazioni per l’installazione e il fissaggio:
- I maniglioni antipanico, prodotti in conformità alla norma europea EN 1125:2008 forniscono un alto grado di sicurezza per le persone e un’adeguata sicurezza
per le cose, purchè vengano montati su porte e telai in buone condizioni.
Le porte devono essere controllate per assicurarsi che siano montate in modo corretto e non incontrino ostacoli nel movimento.
- Si deve porre attenzione affinchè le guarnizioni di tenuta montate sulla porta completa non impediscano il corretto funzionamento del maniglione antipanico.
- Su porte a due ante con montanti con battuta e quando su entrambe le ante siano installati maniglioni antipanico, è indispensabile controllare che ciascuna
anta si apra quando viene azionato il relativo maniglione antipanico.
- Durante l’installazione ci si deve attenere scrupolosamente alle istruzioni di montaggio. Tali istruzioni e quelle per la manutenzione devono essere consegnate
dall’installatore all’utilizzatore.
- Gli elementi di chiusura e gli incontri devono essere fissati in modo che si innestino in maniera sicura. Si deve fare attenzione affinché, quando sono in posizione
arretrata, gli elementi di chiusura non sporgano onde impedire alla porta di ruotare e aprirsi liberamente.
- Tutti gli elementi forniti devono essere montati in modo tale da assicurare la conformità alla presente norma.
- Le viti in dotazione sono adatte per applicazioni su porte in alluminio e ferro; per applicazioni su legno o PVC, sostituirle con viti idonee.
Per le raccomandazioni complete vedere allegato A della EN 1125:2008; consultare "download" sul sito www.savio.it
Mounting and assembly advice:
SAVIO panic device systems, conform to the latest European standard EN 1125:2008, guarantee a very high level of people's safety and a satisfactory security on condition
that they are fitted to good condition doors and frames.
Doors should be checked in order to ensure correct hanging and freedom from binding.
Care should be taken that any seals fitted to the whole door don't inhibit the correct operations of the panic device system.
On double door sets with rebated meeting stiles and where both leaves are fitted with panic device system, it is essential to check that either leaf will open when it's panic
device system is activated and also that both leaves will open freely when both devices are operated simultaneously.
The fixing instructions should be carefully followed during installation.These instructions and any maintenance instructions should be passed on from the installer to the user.
The locking pieces and the keepers should be fitted so as provide secure engagement. Care should be taken to ensure that no projection of the locking pieces, when in
withdrawn position, could prevent the door swinging freely.
All the assembled elements should conform to this standard.
The screws supplied are fit for applications on aluminium and steel doors; for wood and PVC applications, please, replace them with suitable screws.
For complete recommendation see attachment A of standard EN 1125:2008; consult “download” on www.savio.it website
Recommandations pour l'installation et le montage:
- Les serrures antipanique produites en conformité avec la norme européenne EN 1125:2008 garantissent un degré élevé de sécurité pour les personnes et une sûreté
satisfaisante pour les choses, à condition d'être montées sur des portes et sur des châssis en bon état.
-Vérifier le montage correct de la porte et s'assurer de l'absence d'obstacles dans son mouvement.
-Contrôler que les joints d'étanchéité montés sur la porte fabriquée n' empêchent pas le fonctionnement correct de la serrure antipanique.
-Dans le cas de portes à 2 vantaux avec montants verticaux à recouvrement et avec les serrures antipaniques montées sur les deux vantaux, il est indispensable de vérifier
que chaque battant s'ouvre quand on actionne chacune des serrures antipanique.
-Pendant l'installation , suivre scrupuleusement le plan de montage, qui doit être remis à l'usager , joint aux instructions d'entretien, par l'installateur de la porte.
-Les pênes et les gâches doivent être montés de façon à garantir un recouvrement correct des uns par rapport aux autres. Il faut veiller à ce que les pênes ne dépassent
pas lorsqu 'ils sont en position reculée , pour éviter que la porte ne s'ouvre librement.
-Toutes les gâches et autres éléments fournis doivent être montés de façon à garantir la conformité à la présente norme.
-Les vis en dotation sont prévues pour des applications sur portes en aluminium et acier ; pour les applications sur bois ou PVC, les remplacer avec des vis appropriées.
Pour les recommandations complètes voir l’annexe A de la norme EN 1125:2008; voir "download" sur le site www.savio.it
Recomendaciones para la instalación y el montaje:
- Los manillones antipánico producidos en conformidad de la norma europea EN 1125:2008 aseguran un grado elevado de seguridad para las personas y una garantía
satisfactoria para las cosas si se aplican sobre puertas y marcos en buen estado.
Es necesario controlar que las puertas tengan un apoyo correcto y que no se hayan obstáculos en el movimiento.
-Hace falta prestar atención a que las juntas de estanqueidad montadas sobre la unidad completa de la puerta no impidan el correcto funcionamiento del manillón
antipánico.
-Sobre las puertas de dos hojas con montantes verticales pre-equipados para empotrado y para las cuales están montados los manillones antipánico sobre ambas las
hojas, es importante controlar que cada hoja se pueda abrir cuando se acciona el respectivo manillón antipánico.
-Al momento de la instalación, seguir escrupulosamente las instrucciones de montaje, que, juntas a las indicaciones de mantenimiento, deben ser entregadas al usuario por
el montador.
-Los elementos de cierre y los cerraderos se deben fijar de manera a garantizar su inserción correcta. Hace falta prestar atención a que los elementos no sobresalgan
cuando están retraídos, para permitir a la puerta de moverse libremente.
-Todos los elementos tienen que ser montados de manera que garantizan la conformidad con esta norma.
-Los tornillos en dotación se adaptan a las aplicaciones sobre puertas de aluminio y hierro; para aplicaciones sobre puertas de madera o PVC, es necesario cambiarlas con
tornillos específicos. Para más información ver el adjunto A de la norma EN 1125:2008; enlace “download” sobre el sitio www.savio.it.
Hinweise zu Installation und Befestigung:
- Die nach den Vorgaben der EU-Norm EN 1125:2008 gefertigten Panik-Stangengriffe gewährleisten hohe Sicherheit für Personen sowie angemessene technische
Sicherheit, wenn sie an Türen und Türrahmen in gutem technischem Zustand montiert werden.
Durch eine entsprechende Überprüfung ist nachzuweisen, dass die Türen vorschriftsgemäß montiert sind und das Öffnen nicht durch Hindernisse beeinträchtigt wird.
- Es ist darauf zu achten, dass die Türdichtungen nicht die störungsfreie Funktion des Panik-Stangengriffs beeinträchtigen.
- An Zweiflügeltüren mit Panik-Stangengriffen an beiden Türflügeln muss unbedingt für beide Türflügel einzeln nachgewiesen werden, dass sie sich bei Betätigung des
jeweiligen Panik-Stangengriffs öffnen.
- Die Montage muss exakt nach Montageanweisung erfolgen. Der Installateur hat dem Bauherrn diese Installationshinweise sowie die Wartungsvorschriften
auszuhändigen.
- Alle Verschlusselemente und Zuhalter sind so zu montieren, dass sie sicher schließen. Es ist darauf zu achten, dass die Verschlusselemente in zurückgezogener Stellung
nicht überstehen und das Drehen und Öffnen der Tür nicht behindern.
- Alle gelieferten Teile sind so zu montierten, dass die Konformität zur oben genannten EG-Norm erfüllt ist.
- Die beiliegenden Schrauben sind für eine Anbringung auf Aluminium- und Stahltüren geeignet; für eine Anbringung auf Holz- oder Kunststofftüren sind sie durch
entsprechend geeignete Schrauben zu ersetzen.
Für die gesamte Empfehlung schauen sie bitte den Anhang A des Standards EN 1125:2008 an. Konsultieren sie bitte die “download”
auf der Webseite www.savio.it.
Zalecenia dotycz¹ce monta¿u i mocowania:
- Uchwyty przeciwpanikowe, które s¹ produkowane wed³ug europejskiej normy EN 1125:2008, zapewniaj¹ u¿ytkownikom wysoki stopieñ bezpieczeñstwa i odpowiedni¹
ochronê przedmiotów pod warunkiem, i¿ montuje siê je na drzwiach i ramach w dobrym stanie.
Nale¿y sprawdziæ, czy drzwi s¹ za³o¿one prawid³owo i czy ruch otwierania i zamykania nie napotyka na przeszkody.
- Zwróciæ uwagê, by uszczelnienia na gotowych drzwiach nie przeszkadza³y w prawid³owym dzia³aniu uchwytu przeciwpanikowego.
- Na drzwiach dwuskrzyd³owych ze s³upkami z wrêgiem, oraz tam gdzie na obu skrzyd³ach zamontowane s¹ uchwyty przeciwpanikowe, nale¿y koniecznie upewniæ siê, czy
przy pos³ugiwaniu siê poszczególnymi uchwytami przeciwpanikowymi ka¿de skrzyd³o otwiera siê sprawnie.
- Podczas zak³adania nale¿y œciœle przestrzegaæ instrukcji monta¿owych. Instrukcje te jak te¿ i instrukcje dotycz¹ce konserwacji powinny byæ przekazane u¿ytkownikowi.
- Elementy zamykania i wodzid³a powinny byæ przymocowane w taki sposób, by zazêbia³y siê dok³adnie. Z elementami zamykania w po³o¿eniu cofniêtym sprawdziæ, czy
nie s¹ one zbyt wysuniête, bo to mo¿e przeszkodziæ w obrocie i swobodnym otwieraniu drzwi.
- Wszystkie elementy dostarczone powinny byæ zamontowane wed³ug zaleceñ, by zapewniæ zgodnoœæ z niniejsz¹ norm¹.
- Dostarczone na wyposa¿eniu wkrêty s¹ przydatne do drzwi aluminiowych i ¿elaznych; w przypadku zastosowania do drewna lub pcw nale¿y je zast¹piæ innymi
odpowiednimi wkrêtami.
Dla uzyskania kompletnej informacji zobacz załącznik A z EN 1125:2008; sprawdź “download” na stronie www.savio.it
I
GB
F
E
D
I
GB
F
E
D
PL 4
R
L
3
2
1
3
3

3/86/8
Raccomandazioni per la manutenzione:
- Si raccomanda all’occupante o al suo rappresentante autorizzato, di effettuare i seguenti controlli di manutenzione ordinaria almeno una volta al mese:
- Azionare il maniglione antipanico per verificare la corretta apertura della porta ed il conseguente regolare funzionamento dei componenti.
- Verificare che gli incontri non siano ostruiti.
- Controllare il serraggio di viti e grani di fissaggio esterni.
Maintenance:
The following maintenance controls are recommended to be carried out monthly by the occupier or by his approved representative:
operate the panic device system to verify that the door open/close movement is correct and consequently that all components are in a satisfactory condition.
Check that locking pieces are free from obstructions.
Check that all screws and grub screws are tightly fastened.
Recommandations pour l'entretien:
Il est recommandé aux occupants , ou à leurs représentants autorisés , d'effectuer les contrôles d'entretien suivants au moins une fois par mois:
-Actionner la serrure antipanique et vérifier l'ouverture correcte de la porte et par suite le fonctionnement régulier de tous ses composants.
-Contrôler que les gâches ne soient pas obstruées .
-Vérifier le serrage des vis et des vis-pointeaux extérieures.
Recomendaciones para el mantenimiento:
Se recomienda a los ocupantes y a sus representantes certificados hacer los siguientes controles de mantenimiento por lo menos una vez al mes:
-Accionar el manillón antipánico y controlar la correcta abertura de la puerta y el funcionamiento regular de los componentes.
-Verificar que los cerraderos estén libres de obstrucciones.
-Controlar la presión de cierre de los tornillos y de los prisioneros exteriores.
Wartungsvorschriften:
- Der Hausherr bzw. der von ihm beauftragte Zuständige muss im Rahmen der regelmäßigen Wartung mindestens einmal monatlich folgende Kontrollen durchführen:
- Betätigung des Panik-Stangengriffs, um das vorschriftsgemäße Öffnen der Tür und damit den einwandfreien Funktionszustand der einzelnen Komponenten
nachzuweisen.
- Sicherstellen, dass die Zuhalter nicht blockiert sind.
- Nachweis des Festsitzes aller externen Befestigungsschrauben und Gewindestifte.
Für die gesamte Empfehlung schauen sie bitte den Anhang C des Standards EN 1125:2008 an. Konsultieren sie bitte die
auf der Webseite www.savio.it.
Zalecenia dotycz¹ce konserwacji:
- Konserwacja profilaktyczna wymaga, by u¿ytkownik lub upowa¿niony przezeñ przedstawiciel wykonywa³ co najmniej raz w miesi¹cu ni¿ej wymienione sprawdziany:
- wprawiæ w ruch uchwyt przeciwpanikowy, by przekonaæ siê, czy otwiera siê prawid³owo i czy wszystkie czêœci sk³adowe dzia³aj¹ sprawnie.
- sprawdziæ, czy wodzid³om nic nie przeszkadza.
- sprawdziæ, czy dobrze s¹ dokrêcone wkrêty i ko³ki mocuj¹ce zewnêtrzne.
Dla uzyskania kompletnej informacji zobacz załącznik C z EN 1125:2008; sprawdź na stronie www.savio.it.
Per le raccomandazioni complete vedere allegato C della EN 1125:2008; consultare "download" sul sito www.savio.it
For complete recommendation see attachment C of standard EN 1125:2008; consult "download" on www.savio.it website
Pour les recommandations complètes voir l’annexe C de la norme EN 1125:2008; voir "download" sur le site www.savio.it
Para más información ver el adjunto C de la norma EN 1125:2008; enlace "download" sobre el sitio www.savio.it.
"download"
"download"
I
GB
F
E
D
PL
TSM4x5
Ø3,8
TC4,8x13
Ø3,2
TS4,2x16
1
2
3
84
H1 = H+53
4
3
4
13.5
5
6
7
7
L
L
±3
L-9
TSM5x6
2
3
3
13.5
29
84
1
art. 6010.815

5/84/8
H = 900 ÷ 1100
Ø3,2
TSM5x6
TS4,2x13
**
*
13.5
29 13.5
29
13.5
29
TSM4x5
II
I
IV
III
84
H1 = H+53
84
13.5
29
Per quote posizionamento contattare: [email protected] /
[email protected] / Für Positionierungsmaß bitte in Verbindung mit: [email protected] setzen / Po szczegółowe pozycjonowanie: [email protected] / Для получения размеров установки, пожалуйста, напишите: [e-mail]
For positioning dimensions, please contact: [email protected] / Pour le positionnement, svp contacter: [email protected] / Para emplazar correctamente, contactar:
