Schartec R5203 User manual

Schartec Externer
Funkempfänger R5203
SCHARTEC
eine Marke der bau-shop-24 GmbH
Fritz-Müller-Strasse 119
73730 Esslingen
Germany
WEEE Reg. Nr.: DE90317979
BattG Reg. Nr.: 21008776
Sicherheitshinweise
•Bitte lesen Sie die Anleitung sorgfältig vor Installation und Inbetriebnahme.
•Lernen Sie die Handsender nicht ein während der Torantrieb in Betrieb ist um ein versehentliches Betätigen zu vermeiden.
•Das Signal kann durch andere Funkeinrichtungen in der Umgebung gestört werden (z.B. Babyphone oder ähnliches mit gleicher Frequenz).
Daher darf das Produkt nicht für Einrichtungen mit hohem Sicherheitsrisiko verwendet werden (z.B. Kräne, Pressen oder ähnliches)
•Handsender gehören nicht in Kinderhände.
•Betätigen Sie die Handsender nur in Sichtweite zum Tor.
•Handsender dürfen ausschließlich von Personen bedient werden die in die Anlage eingewiesen sind.
•Schützen Sie die Handsender und den Funkempfänger vor Regen, Schnee und direkter Sonneneinstrahlung, sowie Staub.
•Der Funkempfänger ist nur für trockene Räume vorgesehen.
•Wird der Funkempfänger zu nahe an der Steuerplatine des Torantriebs angebracht, kann es zu Störungen kommen.
•WICHTIG! Schalten Sie unbedingt die Spannung aus, bevor Sie den Funkempfänger anschließen!
Technische Daten
•Spannungsversorgung: 85-265V AC
•Stromaufnahme: <0,5 W
•Frequenz: 433,92 MHz Rolling-Code
•Betriebstemperatur: -20°C - +60°C
•Max Speicher: 300 Kodierungen
•Kanäle: 2
•Artikelnummer: ST201009
•Modellnummer: Schartec R5203

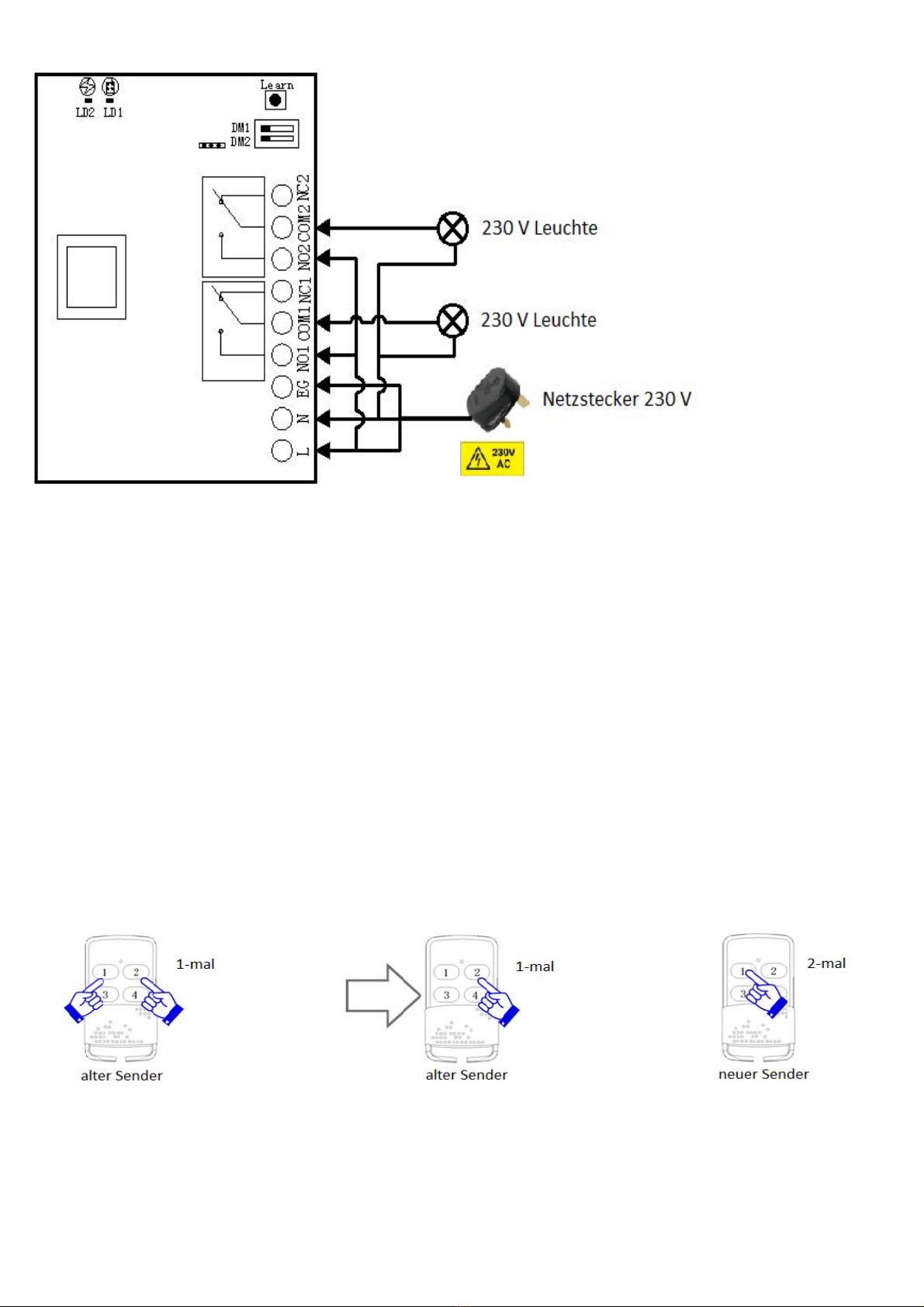

Anschluss Torantrieb
DIP1 DIP2
ON Kanal 1 = halten Kanal 2 = halten
OFF Kanal 1 = Impuls Kanal 2 = Impuls
DIP-Schalter
ACHTUNG! Anschlusskabel nicht zu lang wählen, da
es sonst zu Störungen oder Problemen kommen kann!
ACHTUNG Lebensgefahr!! Spannung ausschalten
und auf Spannungsfreiheit prüfen vor dem
Anschließen!
Taster Kanal 1 Taster Kanal 2

Vereinfachte EU-Konformitätserklärung (CE)
Hiermit erklärt Schartec, dass der Funkanlagentyp Schartec R5203 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-
Konformitätserklärung kann unter der folgenden Internetadresse angefordert werden: www.schartec.de
Als Händler für den Vertrieb von elektronischen, batteriebetriebenen Geräten sind wir gesetzlich verpflichtet unsere Kunden auf folgendes hinzuweisen:
Elektro- und Elektronik- Geräte, sowie Batterien dürfen nicht als Haus- oder Restmüll entsorgt werden, sondern müssen in den dafür eingerichteten
Annahme- und Sammelstellen abgegeben werden. Die vollständige Fassung des Batteriegesetzes finden Sie hier:
http://www.gesetze-im-internet.de/battg/index.html
Programmierung Handsender
1. Handsender einlernen: Drücken Sie die “Learn-Taste”, die "LED 1" leuchtet rot. Drücken Sie die
Handsender-Taster "1" zweimal hintereinander, die "LED 1" flackert ein paar Sekunden, geht
anschließend wieder aus. Dies bedeutet der Handsender ist eingelernt und Funktioniert wie folgt:
Taste 1 = steuert Kanal 1
Taste 2 = Steuert Kanal 2
2. Handsender löschen: Drücken und halten Sie die “Learn-Taste”, die "LED 1" leuchtet rot. Nach ca.
8 Sekunden wgeht die "LED 1" wieder aus, lassen Sie nun den “Learn-Taste” wieder los. Die LED
leuchtet nun noch einmal kurz rot auf und geht dann wieder aus. Der Löschvorgang ist nun beendet.
3. Handsender einlernen mit Hilfe eines bereits eingelernten Handsenders: Drücken Sie "Taste 1"
und "Taste 2" des bereits eingelernten Handsenders einmal kurz gleichzeitig. Drücken Sie
anschließend die "Taste 2" des eingelernten Handsenders einmal kurz.
Drücken Sie nun an dem neuen Handsender die "Taste 1" zweimal hintereinander. Der neue
Handsender ist nun eingelernt.
Anschluss 230 V Leuchte:

Schartec External
Wireless Receiver R5203
SCHARTEC
a trademark of bau-shop-24 GmbH
Fritz-Müller-Strasse 119
73730 Esslingen
Germany
WEEE Reg. Nr.: DE90317979
BattG Reg. Nr.: 21008776
Channel 1 button Channel 2 button
Safety Instructions
Technical Data
•Please read this manual before installation and use.
•To prevent accidental operation of door drive, not attempt to code in the remote control while the door drive is moving / in use.
•The signal may be interfered with by other radio devices in the environment (e.g. babyphones or the like that have the same
frequency). Therefore, this product must not be used with high-risk devices (e.g. cranes or the like).
•Keep remote controls out of reach of children.
•The remote control should only be used when in visual sight of the door / gate.
•Remote controls should only be used by persons who have been properly instructed in it's use.
•Protect the remote and receiver from rain, snow, direct sunlight, as well as dust.
•The receiver is intended for dry rooms only.
•Interferences may occur if the receiver is placed too close to the door operator control board.
•Function of the radio receiver may be impaired if the connection cables are too long.
•Power Supply: 85-265V AC
•Power consumption: <0.5 W
•Frequency: 433.92 MHz Rolling-Code
•Operating Temperature: -20°C - +60°C
•Max Memory: 300 Codes
•Channels: 2
•Article number: ST201009
•Model number: Schartec R5203
Door operator connection
DIP1 DIP2
ON Channel 1 = Switch (Deadman) Channel 2 = Switch (Deadman)
OFF Channel 1 = Impulse Channel 2 = Impulse
DIP-Switches
ATTENTION! Do not use a connection cable that is
too long, as this can lead to malfunctions or
problems!
WARNING! Risk of Death!! Switch off the voltage
and check that there is no voltage before
connecting!

Simplified EU Declaration of Conformity (CE)
Schartec hereby declares that the radio equipment type Schartec R5203 complies with Directive 2014/53/EU. The full text of the EU Declaration of
Conformity can be requested at the following Internet address: www.schartec.de
As a dealer for the distribution of electronic, battery-operated devices, we are obliged by law to inform our customers about the following:
Electrical and electronic devices, as well as batteries, must not be disposed of as household or residual waste, but must be delivered in the appropriate
acceptance and collection points. The complete version of the battery law can be found here: http://www.gesetze-im-internet.de/battg/index.html
Remote Programming
Connection 230 V lamp:
1. Coding in the remote: Press the “Learn button”, the “LED 1” lights up red. Press button "1" twice in succession, the
"LED 1" flickers for a few seconds, then goes out again. This means that the remote has been taught in and works as
follows: Button 1 = controls channel 1, Button 2 = controls channel 2
2. Deleting stored remotes: Press and hold the “Learn button”, the “LED 1” lights up red. While keeping the button
held, after approx. 8 seconds the "LED 1" goes out again, now release the “Learn button”. The LED now lights up red
again briefly and then goes out again. The deletion process is now finished.
3. Code in a remote using a remote that has already been coded in: Press "Button 1" and "Button 2"
simultaneously on the remote that has already been coded in. Then briefly press "Button 2" of the coded in remote
once. Now press "Button 1" twice in succession on the new remote. The new remote has now been coded in.
