Schmalz VS-W-D-K Series User manual

30.30.01.00029
Status 01.2013
Index 00
Page 1/16
2008 J. Schmalz GmbH
J. Schmalz GmbH
Förder- u. Handhabungstechnik
Aacher Straße 29, D 72293 Glatten
Tel.: [phone]
Fax.: [phone]
[e-mail]
www.schmalz.com
Bedienungsanleitung
Vakuumschalter / Druckschalter
VS-…-W-D-K-…
DE
Variantenübersicht
Jeder Vakuumschalter hat eine genaue Artikelbezeichnung auf dem Gehäuse (z.B. VS-V-W-D-K-PNP). Die Aufschlüsselung ergibt sich wie folgt:
Gefahr Gefahr
Sicherheit
Diese Bedienungsanleitung enthält wichtige Informationen zum Umgang mit dem Vakuumschalter. Bitte lesen Sie die Bedienungsanleitung sorgfältig durch und
bewahren Sie diese für spätere Zwecke auf.
Der Anschluss und die Inbetriebnahme des Vakuumschalters darf erst erfolgen, nachdem die Bedienungsanleitung gelesen und verstanden wurde.
Folgen Sie unbedingt den Anweisungen der Bedienungsanleitung und beachten Sie die Sicherheits- und Warnhinweise.
Der Betrieb außerhalb der spezifizierten Leistungsgrenzen ist nicht zulässig. Fehlfunktion sowie Zerstörung des Schalters können die Folge sein!
Der Betrieb in explosionsgefährdeter Umgebung ist nicht zulässig. Brand- und Explosionsgefahr!
Der Schalter darf nicht für sicherheitsrelevante Funktionen verwendet werden
Ein Öffnen des Schalters –auch zu Reparaturzwecken –ist nicht zulässig! Es besteht die Gefahr der Beschädigung des Schalters sowie Verletzungsgefahr!
Betrieb des Gerätes ausschließlich über Netzgeräte mit Schutzkleinspannung (PELV) und sicherer elektrischer Trennung der Betriebsspannung, gemäß EN60204.
Installation
Elektrischer Anschluss
Den Schalter weder am angeschlossenen Kabel transportieren noch am Kabel ziehen
Den Schalter vor mechanischer Einwirkung (Abreißen) schützen
Der Anschluss des Schalters hat bei abgeschalteter Spannungsversorgung zu erfolgen
Den Schalter nicht in spritzwassergefährdeter Umgebung einsetzen.
Es dürfen keine Gegenstände (wie Drähte, Werkzeug, usw.) in den Vakuumanschluss des Schalters gesteckt werden.
Die Installation darf nur von qualifiziertem Fachpersonal durchgeführt werden.
Allgemeine Sicherheitsvorschriften, EN-Normen und VDE-Richtlinien müssen beachtet und eingehalten werden.
Anschlussbelegung
Kabel
Belegung
Braun
Betriebsspannung (10-24 VDC)
Schwarz
Schaltausgang 1 (grüne LED)
Blau
Masse (0V)
Weiß
Schaltausgang 2 (rote LED)
Grundeinstellung des Vakuum-/ Druckschalters
Typ
VS-V-…
VS-P10-…
Einheit
kPa
MPa
Ausgang 1
HYS, NO,
Einschaltpunkt -10 kPa (-0,1 bar), Ausschaltpunkt -9,9 kPa (-0,099 bar)
HYS, NO,
Einschaltpunkt 0,1 MPa (1 bar), Ausschaltpunkt 0,099 MPa (0,99 bar)
Ausgang 2
HYS, NO,
Einschaltpunkt -10 kPa (-0,1 bar), Ausschaltpunkt -9,9 kPa (-0,099 bar)
HYS, NO,
Einschaltpunkt 0,1 MPa (1 bar), Ausschaltpunkt 0,099 MPa (0,99 bar)
Modus
Manuelle Schaltpunkteinstellung
Manuelle Schaltpunkteinstellung
NO = normal offen, NC. = normal geschlossen, HYS = Betriebsart „Hysterese-Modus“, Diese Einstellungen können vom Anwender verändert (programmiert) werden.
Kurzbezeichnung
Messbereich
Bauform
Anzeige
Elektroanschluss
Schaltfunktion
VS
V ... -1 bis 0 bar
P10 ... 0 bis 10 bar
W … Würfelform
D ... Digitalanzeige
K ... mit Kabel
PNP … gegen + schaltend
NPN … gegen - schaltend

30.30.01.00029
Status 01.2013
Index 00
Page 2/16
2008 J. Schmalz GmbH
J. Schmalz GmbH
Förder- u. Handhabungstechnik
Aacher Straße 29, D 72293 Glatten
Tel.: [phone]
Fax.: [phone]
[e-mail]
www.schmalz.com

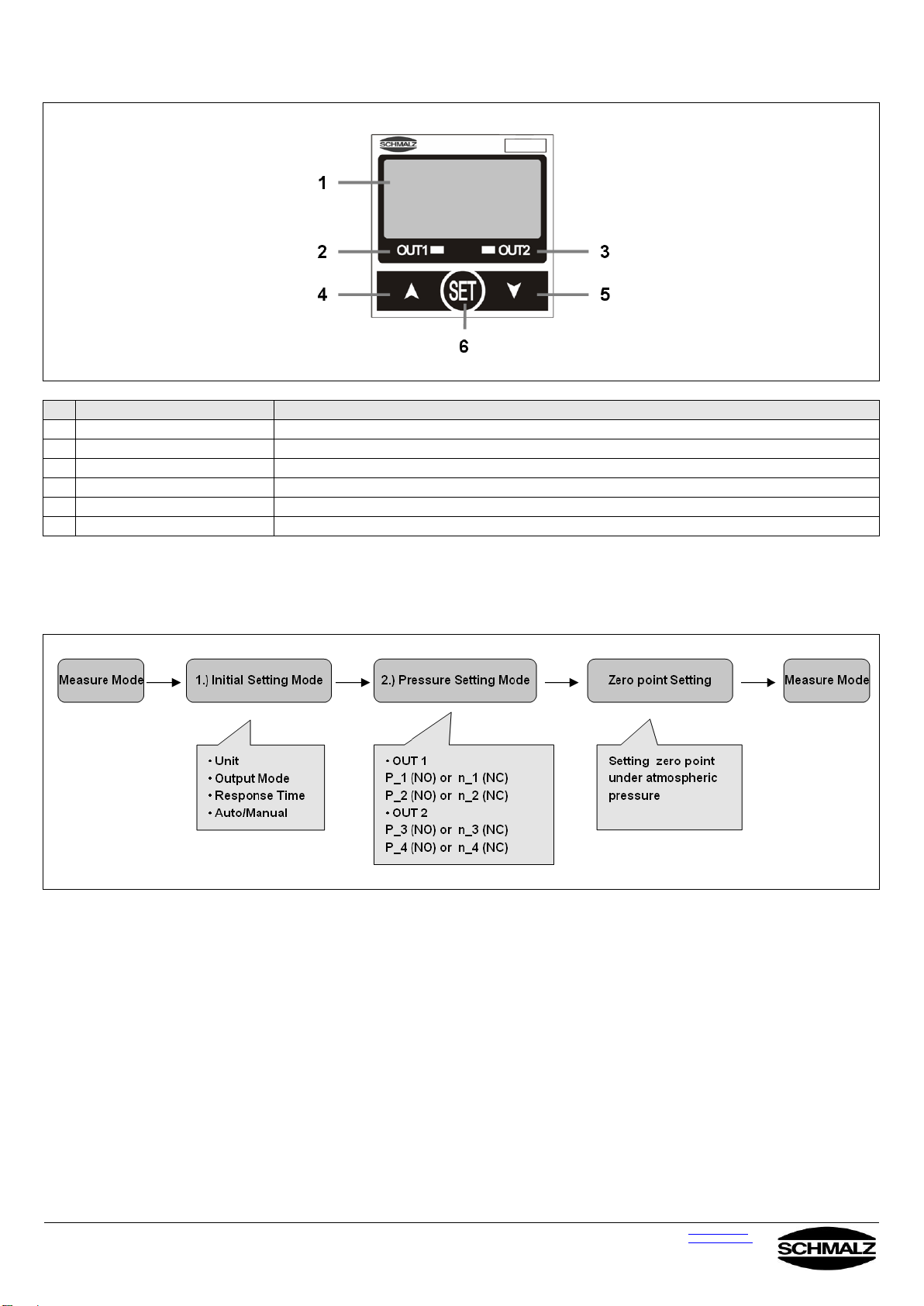

Beschreibung
Pos
Bezeichnung
Beschreibung
1
LED Display mit 3 ½ Digits
Stellt die Werte im Einstellmodus und das vorhandene Vakuum im Messmodus dar
2
LED OUT1 - grün
Anzeige Schaltausgang 1
3
LED OUT2 - rot
Anzeige Schaltausgang 2
4
Taste Up
Menüauswahl nach oben
5
Taste Down
Menüauswahl nach unten
6
Taste SET
Anwählen der verschiedenen Einstellabläufe im Menü
Einstellungsschritte

30.30.01.00029
Status 01.2013
Index 00
Page 3/16
2008 J. Schmalz GmbH
J. Schmalz GmbH
Förder- u. Handhabungstechnik
Aacher Straße 29, D 72293 Glatten
Tel.: [phone]
Fax.: [phone]
[e-mail]
www.schmalz.com
1.) Grundeinstellung

30.30.01.00029
Status 01.2013
Index 00
Page 4/16
2008 J. Schmalz GmbH
J. Schmalz GmbH
Förder- u. Handhabungstechnik
Aacher Straße 29, D 72293 Glatten
Tel.: [phone]
Fax.: [phone]
[e-mail]
www.schmalz.com
2.) Schaltpunkteinstellung
2.1) Manuelle Schaltpunkteinstellung
Einschaltpunkt Ausgang 1: P_1 (für NO) oder n_1 (für NC)
Ausschaltpunkt Ausgang 1: P_2 (für NO) oder n_2 (für NC)
Einschaltpunkt Ausgang 2: P_3 (für NO) oder n_3 (für NC)
Ausschaltpunkt Ausgang2: P_4 (für NO) oder n_4 (für NC)
*1.) Das Display zeigt (P_*) im Modus “stromlos offen”. (n_*) im Modus “stromlos
geschlossen”.
*2.) Druckbereich ändern:
Um den jeweiligen Wert zu erhöhen drücken Sie die <“Up-Taste”>. Bei dauerhaftem
betätigen steigt der Wert kontinuierlich an.
Um den jeweiligen Wert zu verringern drücken Sie die <„Down-Taste“>. Bei dauerhaftem
betätigen nimmt der Wert kontinuierlich ab.
2.2) Automatische Schaltpunkteinstellung
Schalter bereit für die automatische Schaltpunkteinstellung (automatische
Schaltpunkteinstellung für Ausgang OUT1)
(Die automatische Schaltpunkteinstellung für Ausgang 1 kann erfolgen: Fahren Sie den Zyklus
einige Male, bis die Schaltpunkte automatisch gesetzt werden)
Schalter bereit für die automatische Schaltpunkteinstellung (automatische
Schaltpunkteinstellung für Ausgang OUT2)
(Die automatische Schaltpunkteinstellung für Ausgang 2 kann erfolgen: Fahren Sie den Zyklus
einige Male, bis die Schaltpunkte automatisch gesetzt werden)
Bei der automatischen Schaltpunkteinstellung erfolgt die Festlegung der Ein- und
Ausschaltpunkte nach folgendem Berechnungsschema:
*1.) Wenn die automatische Schaltpunkteinstellung für den Ausgang OUT1 nicht benötigt wird,
drücken Sie <+> gleichzeitig. AP2 bzw. An2 kann eingegeben werden.
*2.) Wenn die automatische Schaltpunkteinstellung für den Ausgang OUT2 nicht benötigt wird,
drücken Sie <+> gleichzeitig um in den Messmodus zu gelangen.
*3.) Das Display zeigt AP* im NO-Modus und AN* im NC-Modus.

30.30.01.00029
Status 01.2013
Index 00
Page 5/16
2008 J. Schmalz GmbH
J. Schmalz GmbH
Förder- u. Handhabungstechnik
Aacher Straße 29, D 72293 Glatten
Tel.: [phone]
Fax.: [phone]
[e-mail]
www.schmalz.com

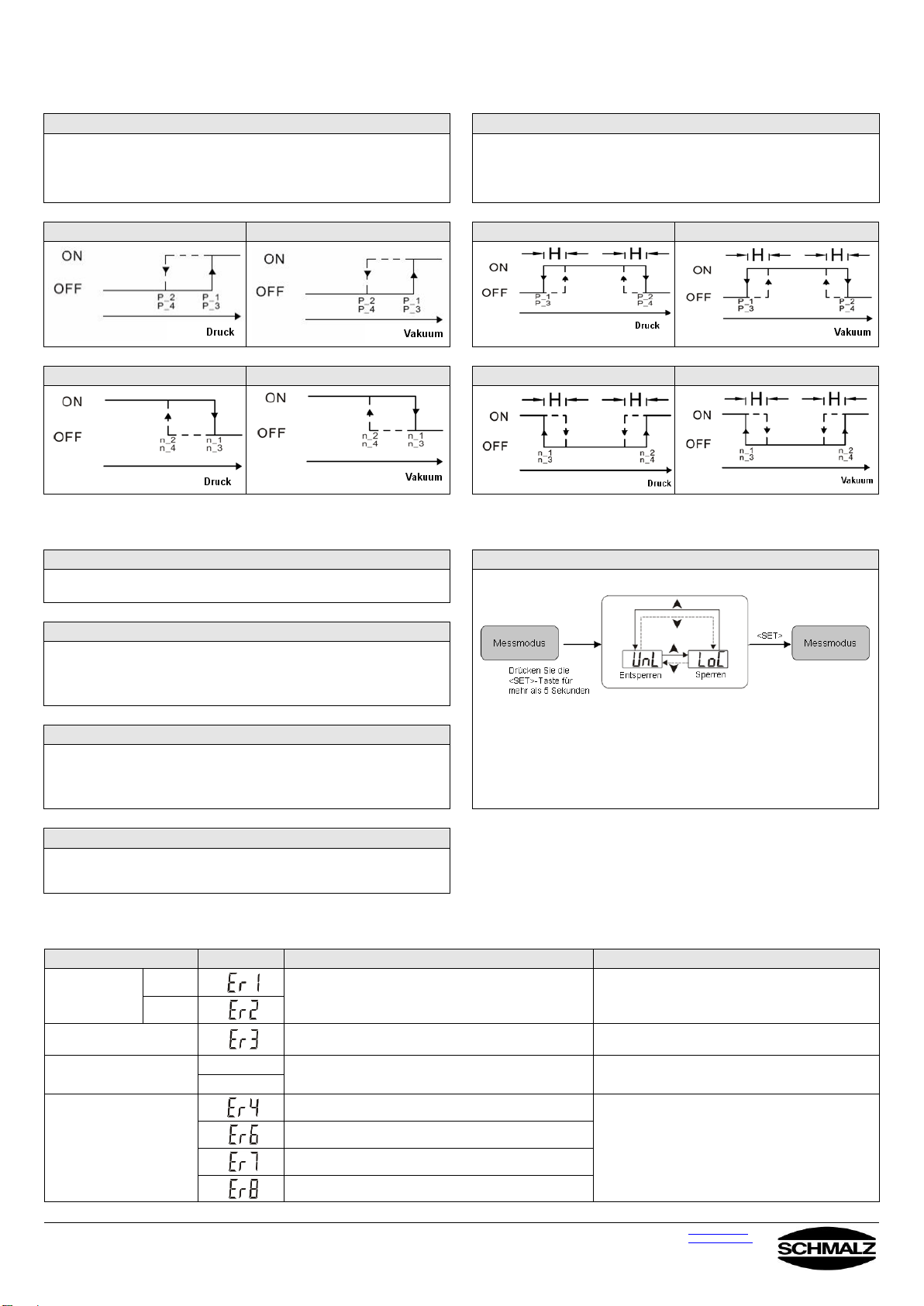

Ausgänge
Betriebsart Hysterese-Modus
Betriebsart Komparator-Modus
Voraussetzung: P1(n1) > P2(n2)
P3(n3) > P4(n4)
Einstellung einer Hysterese für die Ausgänge.
Voraussetzung: P1(n1) < P2(n2)
P3(n3) < P4(n4)
Innerhalb des Druckbereichs kann der Ausgang des Drucksensors in einem
bestimmten Bereich auf ON/OFF geschalten werden.
VS-P10-... im NO-Modus
VS-V-... im NO-Modus
VS-P10-... im NO-Modus
VS-V-... im NO-Modus
VS-P10-... im NC-Modus
VS-V-... im NC-Modus
VS-P10-... im NC-Modus
VS-V-... im NC-Modus
Weitere Einstellungen
Nullpunkt
Tastensperre
Drücken Sie die Tasten +gleichzeitig bis das Display „00“ anzeigt. Die
Nullpunkteinstellung ist erfolgt.
Verwenden Sie oderum die Tastensperre zu aktivieren bzw. zu
deaktivieren.
Durch sie Tastensperre können Fehler während des Betriebs verhindert
werden.
Spitzenwert
Drücken Sie die Taste für 2 Sekunden. Der Sensor misst im Zyklus den
maximalen Wert und zeigt diesen auf dem Display an.
Drücken Sie die Taste für 2 Sekunden um wieder in den Messmodus zu
gelangen.
Minimalwert
Drücken Sie die Taste für 2 Sekunden. Der Sensor misst im Zyklus den
minimalen Wert und zeigt diesen auf dem Display an.
Drücken Sie die Taste für 2 Sekunden um wieder in den Messmodus zu
gelangen.
Zurückstellen in Auslieferungszustand
Drücken Sie die Tasten + SET gleichzeitig und legen Sie dann die
Spannungsversorgung an. Der Schalter wird in den Auslieferungszustand
gebracht.
Fehlersuche
Fehler
Fehlermeldung
Beschreibung
Fehlerbehebung
Überstrom
OUT 1
Über 80 mA an der Ausgangslast (Überstrom)
Strom überschreitet den max. Strom von 180 mA.
Schalter ausschalten und Strombelastung prüfen.
Strombelastung unter 80 mA bringen.
OUT 2
Fehler wegen Restdruck
Druck während der Nullpunkt-Einstellung war höher als +- 0,03
MPa (VS-P-W-D) oder höher als +- 3,0 kPa (VS-V-W-D).
Nullpunkt nochmals bei Umgebungsdruck einstellen.
Messbereichsüberschreitung
- - -
Angelegter Druck überschreitet den Messbereich.
Angelegten Druck innerhalb des Messbereiches legen.
- - - -
Systemfehler
Interner Datenfehler
Schalter von der Spannungsquelle nehmen und Neustart
durchführen. Bei Weiterbestehen des Fehlers muss der
Schalter durch den Hersteller überprüft werden.
Interner Systemfehler
Interner Datenfehler
Interner Systemfehler

30.30.01.00029
Status 01.2013
Index 00
Page 6/16
2008 J. Schmalz GmbH
J. Schmalz GmbH
Förder- u. Handhabungstechnik
Aacher Straße 29, D 72293 Glatten
Tel.: [phone]
Fax.: [phone]
[e-mail]
www.schmalz.com
Technische Daten
Spezifikation
VS-V-… (Vakuumschalter)
VS-P10-…(Druckschalter)
Druckbereich
-1,0 ~ 0,0 bar
0,0 ~ 10 bar
Maximaler Überdruck
3 bar
15 bar
Betriebsmedium
Nicht aggressive Gase, trockene ölfreie Luft
Einstellbare Auflösung
kPa
0,1
---
MPa
---
0,001
Kgf/cm2
0,001
0,01
bar
0,001
0,01
psi
0,01
0,1
InHg
0,1
---
mmHg
1
---
mmH2O
0,1
---
Spannungsversorgung
12 bis 24 V (DC) 10%, Schwankung <10%
Stromverbrauch
≤ 55 mA
Schaltausgänge
2 Ausgänge: NPN oder PNP, Maximale Strombelastung: 80 mA,
Maximale Spannungsversorgung: 30 VDC, Restspannung: ≤ 1 V (Strombelastung 80 mA)
Wiederholgenauigkeit (Schalterausgang)
≤ 0,2% F.S. 1 Digit
Hysterese
Hysterese-Modus
Einstellbar
Komparator-Modus
Fest (3 Digits)
Ansprechzeit
≤ 2,5 ms
Kurzschlusssicherung
Ja
LED Display (7 Segmentanzeige)
3 ½ Digits LED Display (Abtastrate: 5/sec)
Anzeigengenauigkeit
≤ 2% F.S. 1 Digit (Umgebungstemperatur: 25 3°C)
Anzeige
grüne LED (OUT1) und rote LED (OUT2)
Umgebung
Schutzklasse
IP 40
Umgebungstemperatur
Betrieb: 0 bis 50°C; Aufbewahrung: -20 bis 60°C
Feuchtigkeit
Betrieb/Aufbewahrung: 35 bis 85% Luftfeuchtigkeit
Maximale
Isolationsspannung
1000 V (AC) (1 min) (Zwischen Gehäuse und Verbindungsleitung)
Isolationswiderstand
50 MΩ min. (bei 500 V DC zwischen Gehäuse und Verbindungsleitung)
Schwingung
Max. Amplitude 1,5mm, 10Hz-55Hz-10Hz
Beschleunigung
980 m/ss (100G)
Temperatureigenschaften
≤ 2% F.S. des gemessenen Drucks (25°C) bei einem Temperaturbereich von 0 bis 50°C
Anschlussgewinde
G1/8“-IG
Anschlusskabel
2m, Ölbeständig (0,15 mm2)
Gewicht
ca. 105g mit 2m Kabel
Prinzipschaltplan
PNP
NPN

30.30.01.00029
Status 01.2013
Index 00
Page 7/16
2008 J. Schmalz GmbH
J. Schmalz GmbH
Förder- u. Handhabungstechnik
Aacher Straße 29, D 72293 Glatten
Tel.: [phone]
Fax.: [phone]
[e-mail]
www.schmalz.com

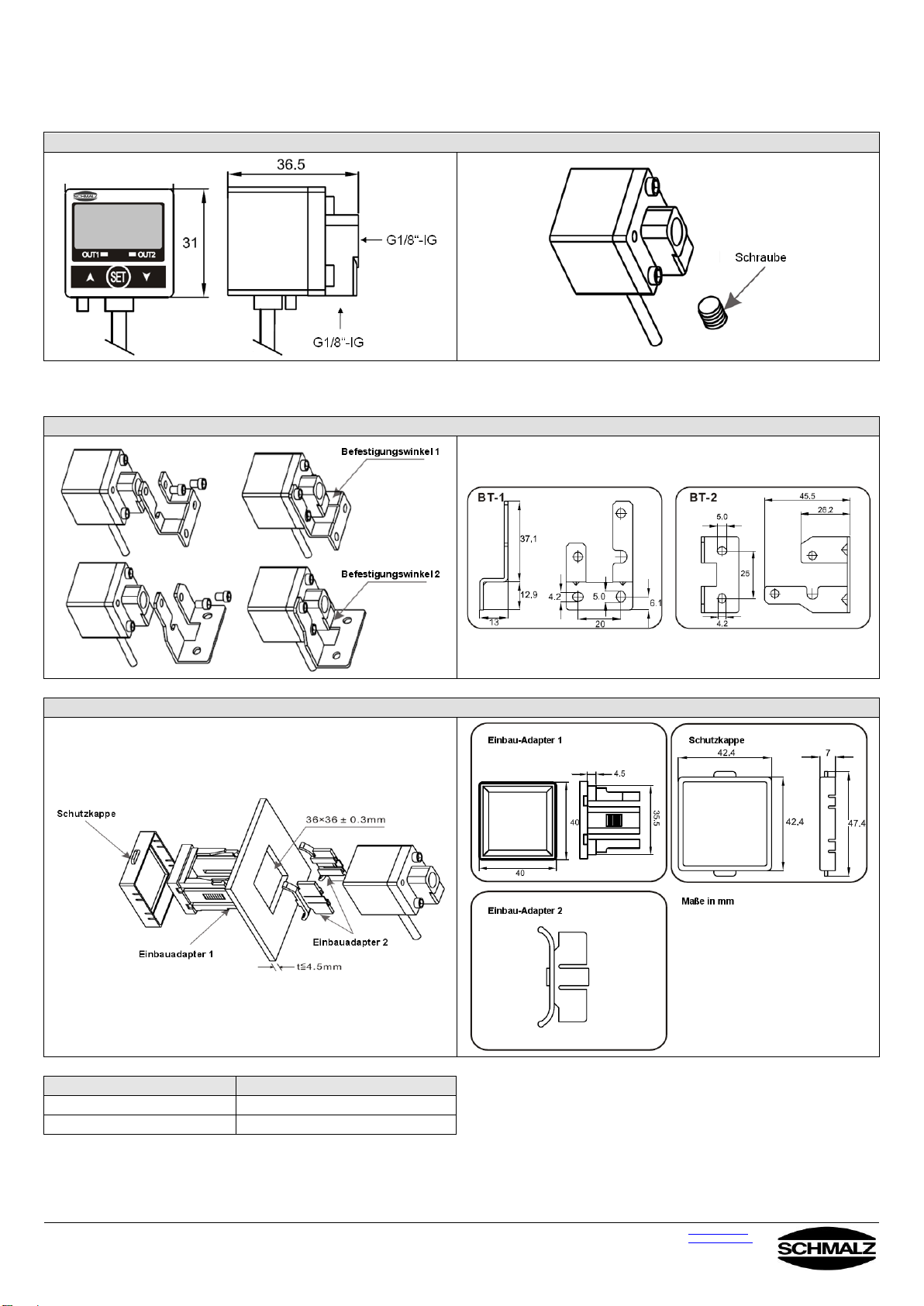

Abmessungen
Vakuum / Druckschalter VS-…-W-D-K-…
Zubehör
Befestigungswinkel
Einbaurahmen
Typ
Art.-Nr.
Einbaurahmen
10.06.02.00426
Befestigungswinkel
10.06.02.00425
Betriebsanleitung wurde in deutscher Sprache erstellt.
Für künftige Verwendung aufbewahren!
Technische Änderungen, Druckfehler und Irrtümer vorbehalten!

30.30.01.00029
Status 01.2013
Index 00
Page 8/16
2008 J. Schmalz GmbH
J. Schmalz GmbH
Förder- u. Handhabungstechnik
Aacher Straße 29, D 72293 Glatten
Tel.: [phone]
Fax.: [phone]
[e-mail]
www.schmalz.com

30.10.06.00060
Status 02.2009
Index 01
Page 9/16
2008 J. Schmalz GmbH
J. Schmalz GmbH
Förder- u. Handhabungstechnik
Aacher Straße 29, D 72293 Glatten
Tel.: [phone]
Fax.: [phone]
[e-mail]
www.schmalz.com
Instruction manual
Vacuum switch / Pressure switch
VS-…-W-D-K-…
GB
Designation Code
All the switches have an article designation on the housing (e.g. VS-V-W-D-K-PNP). The designation code is as following:
Gefahr Gefahr
Safety Instruction
Do not use corrosive or flammable gas or liquid with this product. Danger of fire and explosion!
Please use within the operating pressure range. Do not apply pressure beyond recommended maximum pressure, permanent damage to the pressure sensor may
occur.
Always consider first the instructions before every application of the switch.
It is not allowed to use the switch in security-relevant applications.
It is not allowed to open the switch –not for reparations either! There is danger of damage as well as risk of injury!
Please operate exclusive with a power supply unit with safety extra-low voltage (PELV) and secure electrical separation of the operating voltage according to
EN60204
Do not drop, hit or allow excessive shock (1000 m/ssor 100G). Even if switch body appears undamaged, internal components may be broken and can cause
malfunction.
Installation
Electrical connection
Avoid repeatedly bending or stretching lead wires.
Turn off the power before connecting the wires.
Do not use in an environment with spattering liquid of oil or solvent and protect the switch before mechanical influence.
Do not plug any objects (like conductor, instruments, etc.) in the vacuum connection of the switch.
The installation is always permitted from qualified personnel.
The common safety instructions, EN norm and VDE instructions have to be considered.
Pin assignment
Pin
Assignment
Brown
Operating voltage (10-24 VDC)
Black
Digital Output 1 (green LED)
Blue
Ground (0V)
White
Digital Output 2 (red LED)
Factory settings vacuum and pressure switch
Type
VS-V-…
VS-P10-…
Unit
kPa
MPa
Output 1
HYS, NO, switching point ON -10 kPa (-0,1 bar), switching point OFF -9,9
kPa (-0,099 bar)
HYS, NO, switching point ON 0,1 MPa (1 bar), switching point OFF 0,099
MPa (0,99 bar)
Output 2
HYS, NO, switching point ON -10 kPa (-0,1 bar), switching point OFF -9,9
kPa (-0,099 bar)
HYS, NO, switching point ON 0,1 MPa (1 bar), switching point OFF 0,099
MPa (0,99 bar)
Setting mode
Manual setting mode
Manual setting mode
NO = normal open, NC. = normal closed, HYS = Setting mode „Hysteresis mode“, The settings can be changed (programmed) from the user.
Short designation
Measuring range
Shape
Display
Electrical connection
Switching function
VS
V ... -1 to 0 bar
P10 ... 0 to 10 bar
W … cube shape
D ... with digital display
K ... with cable
PNP … switches to +
NPN … switches to -

30.10.06.00060
Status 02.2009
Index 01
Page 10/16
2008 J. Schmalz GmbH
J. Schmalz GmbH
Förder- u. Handhabungstechnik
Aacher Straße 29, D 72293 Glatten
Tel.: [phone]
Fax.: [phone]
[e-mail]
www.schmalz.com
Description
Pos
Designation
Description
1
LED Display with 3 ½ Digits
Display the measured pressure value, each set content and error code
2
LED OUT1 - green
Display digital Output 1
3
LED OUT2 - red
Display digital Output 2
4
Button Up
Use this button to change setting mode and pre-set desired value
5
Button Down
Use this button to change setting mode and pre-set desired value
6
Button SET
Change setting mode and pre-set final desired value
Einstellungsschritte

30.10.06.00060
Status 02.2009
Index 01
Page 11/16
2008 J. Schmalz GmbH
J. Schmalz GmbH
Förder- u. Handhabungstechnik
Aacher Straße 29, D 72293 Glatten
Tel.: [phone]
Fax.: [phone]
[e-mail]
www.schmalz.com
1.) Initial Setting Mode

30.10.06.00060
Status 02.2009
Index 01
Page 12/16
2008 J. Schmalz GmbH
J. Schmalz GmbH
Förder- u. Handhabungstechnik
Aacher Straße 29, D 72293 Glatten
Tel.: [phone]
Fax.: [phone]
[e-mail]
www.schmalz.com
2.) Pressure Setting Mode
2.1) Manual setting mode
Switching point ON OUT1: P_1 (for NO) or n_1 (for NC)
Switching point OFF OUT1: P_2 (for NO) or n_2 (for NC)
Switching point ON OUT2: P_3 (for NO) or n_3 (for NC)
Switching point OFF OUT2: P_4 (for NO) or n_4 (for NC)
*1.) The Display shows (P_*) at normal open mode and (n_*) at normal close mode. Pressure
setting value is shown normally and will not lead to pressure sensor pause or stop working.
*2.) Change pressure value:
Press <“Up button”>, each press will increase one digit. Keep pressing <>, the pressure
value will keep increasing.
Press <„Down button“>, each press will decrease one digit. Keep pressing <>, the
pressure value will keep decreasing.
2.2) Auto setting mode
Prepare auto setting mode at OUT1 switch.
(Under this mode, the device needs to be set repeatedly in order to reach the auto setting
value)
Prepare auto setting mode at OUT2 switch.
(Under this mode, the device needs to be set repeatedly in order to reach the auto setting
value)
In the auto setting mode the setting values ON and OFF are setted according to the following
calculation:
*1.) In case of without need of OUT1 pressure value setting, press <+> at the same time to
enter AP2 rather An2.
*2.) In case of without need of OUT2 pressure value setting, press <+> at the same time to
enter measure mode.
*3.) The Display shows AP* at normal open mode and AN* at normal close mode.

30.10.06.00060
Status 02.2009
Index 01
Page 13/16
2008 J. Schmalz GmbH
J. Schmalz GmbH
Förder- u. Handhabungstechnik
Aacher Straße 29, D 72293 Glatten
Tel.: [phone]
Fax.: [phone]
[e-mail]
www.schmalz.com

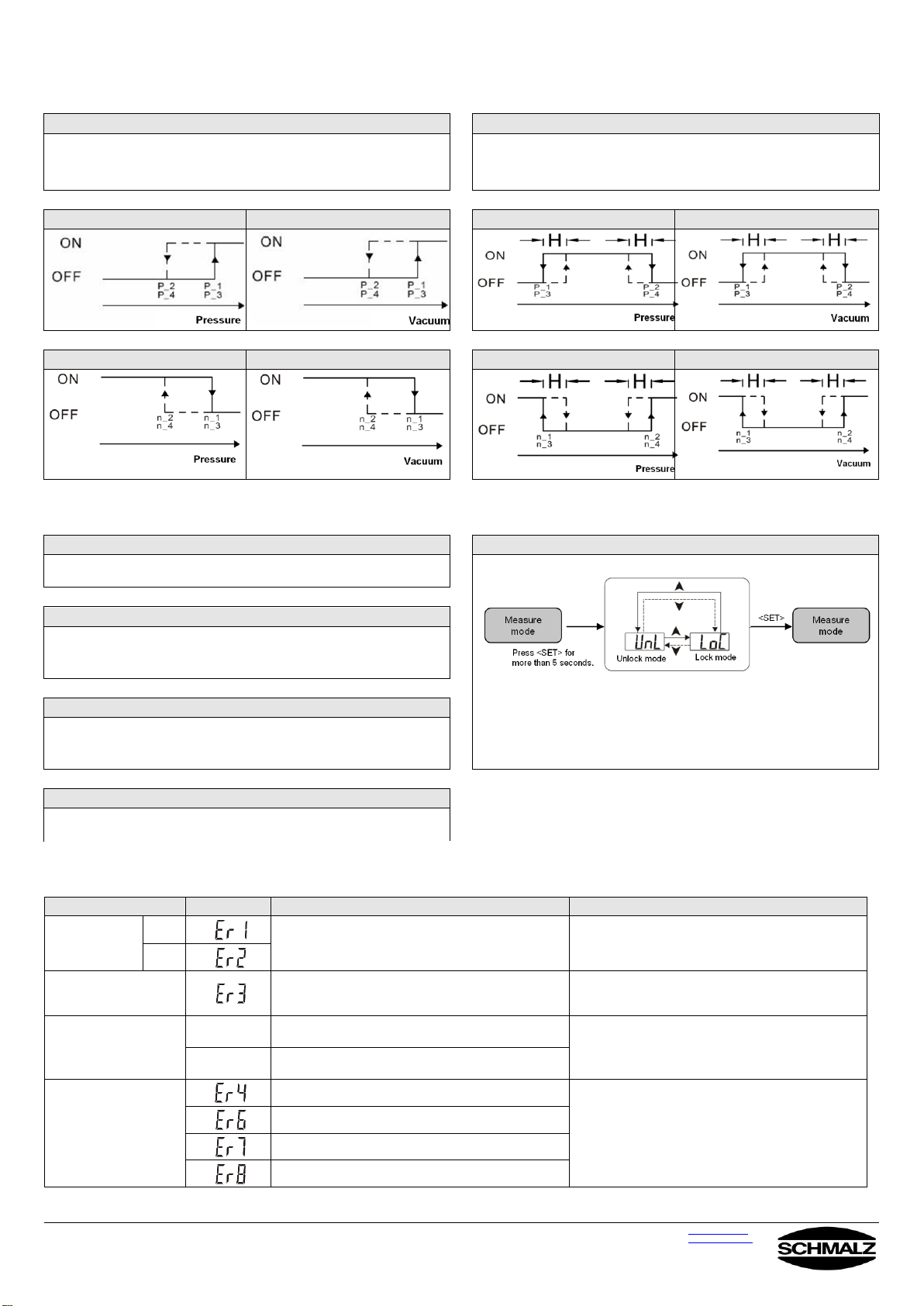

Output type
Hysteresis mode
Window comparator mode
Condition: P1(n1) > P2(n2)
P3(n3) > P4(n4)
Output hysteresis value can be pre-set.
Condition: P1(n1) < P2(n2)
P3(n3) < P4(n4)
Within pressure setting range, the pressure sensor output can be ON or OFF.
VS-P10-... at normal open mode
VS-V-... at normal open mode
VS-P10-... at normal open mode
VS-V-... at normal open mode
VS-P10-... at normal close mode
VS-V-... at normal close mode
VS-P10-... at normal close mode
VS-V-... at normal close mode
Additional settings
Zero point
Key lock mode
Press the +buttons at the same time until the Display shows „00“.
Release the button to end zero setting.
Use the buttons or to select key lock/unlock mode.
The key lock mode can prevent operation mistakes.
The Max. value display mode
Press the button 2 seconds to enter the max. value mode. The pressure
sensor will detect the max. value and keep display.
Press the button 2 seconds to return to measure mode.
The min. value display mode
Press the button 2 seconds to enter he min. value mode. The pressure
sensor will detect the min. value and keep display.
Press the button 2 seconds to return to measure mode.
Return the switch to factory settings
Press the buttons + SET at the same time and then switch-on power
supply. The switch returns to factory settings.
Error code instruction
Error name
Error code
Error instruction
Troubleshooting
Excess load
current error
OUT 1
Excess load current of 80 mA.
Turn power supply off and check the cause of overload
current or lower the current load under 80 mA, then restart.
OUT 2
Residual pressure error
During zero reset, ambient pressure is over +-0.03 MPa for
positive pressure, or over +-3.0 kPa for compound and
vacuum pressure.
Change input pressure to ambient pressure and perform
zero reset again.
Applied pressure error
- - -
The applied pressure is excess the upper limit of pressure
setting.
Adjust the pressure within applied pressure range.
- - - -
The applied pressure is excess the lower limit of pressure
setting.
System error
Internal data error
Turn power off, and then restart. If error condition remains,
please return to factory for inspection.
Internal system error
Internal data error
Internal system error

30.10.06.00060
Status 02.2009
Index 01
Page 14/16
2008 J. Schmalz GmbH
J. Schmalz GmbH
Förder- u. Handhabungstechnik
Aacher Straße 29, D 72293 Glatten
Tel.: [phone]
Fax.: [phone]
[e-mail]
www.schmalz.com
Technical data
Specification
VS-V-… (Vacuum switch)
VS-P10-… (Pressure switch)
Pressure range
-1,0 ~ 0,0 bar
0,0 ~ 10 bar
Max. over pressure
3 bar
15 bar
Fluid
Air, Non-corrosive gases, incombustible gases
Setting/Display resolution
kPa
0,1
---
MPa
---
0,001
Kgf/cm2
0,001
0,01
bar
0,001
0,01
psi
0,01
0,1
InHg
0,1
---
mmHg
1
---
mmH2O
0,1
---
Power supply voltage
12 to 24 V (DC) 10%, Ripple <10%
Current consumption
≤ 55 mA (With no load)
Switch output
2 outputs: NPN or PNP, Max. load current: 80 mA,
Max. supply voltage: 30 VDC, Residual voltage: ≤ 1 V (load current 80 mA)
Repeatability
≤ 0,2% F.S. 1 digit
Hysteresis
Hysteresis mode
Variable (0 or above)
Window comparator mode
Fix (3 digits)
Response time
≤ 2,5 ms
Output short circuit protection
Yes
LED Display (7 segments)
3 ½ digits LED display (Sampling rate: 5/sec)
Display accuracy
≤ 2% F.S. 1 digit (With ambient temperature: 25 3°C)
Indication light
green LED (OUT1: Light up when ON) and red LED (OUT2: Light up when ON))
Environmental resistance
Enclosure
IP 40
Ambient temperature range
Operating: 0 to 50°C; Storage: -20 bis 60°C (No condensation or freezing)
Ambient humidity range
Operation/Storage: 35 to 85% RH (No condensation)
Withstand voltage
1000 V (AC) (for 1 min) (between all lead wires and enclosure)
Insulation resistance
50 MΩmin. (at 500 V DC between case and lead wire)
Vibration resistance
Total amplitude 1.5mm, 10Hz-55Hz-10Hz scan for 1 minute, two hours each direction of X,Y and Z
Shock resistance
980 m/ss(100G), 3 times each in direction of X,Y and Z
Temperature characteristic
≤ 2% F.S. of detected pressure (25°C) at temp. Range of 0 bis 50°C
Port size
G1/8“-IG
Lead wire
2m, Oil-resistance cable (0,15 mm2)
Weight
Appro. 105g with 2m cable
Output circuit wiring graph
PNP
NPN

30.10.06.00060
Status 02.2009
Index 01
Page 15/16
2008 J. Schmalz GmbH
J. Schmalz GmbH
Förder- u. Handhabungstechnik
Aacher Straße 29, D 72293 Glatten
Tel.: [phone]
Fax.: [phone]
[e-mail]
www.schmalz.com
Design data unit
Vacuum and pressure switch VS-…-W-D-K-…
Design data accessories
Mounting bracket
Mounting frame
Type
Article No.
Mounting frame
10.06.02.00426
Mounting bracket
10.06.02.00425
These operating instructions were written in the German language.
This document should be kept in a safe place for future reference.
The right to make technical changes is reserved. No responsibility is taken for printing errors or other types of errors.

30.10.06.00060
Status 02.2009
Index 01
Page 16/16
2008 J. Schmalz GmbH
J. Schmalz GmbH
Förder- u. Handhabungstechnik
Aacher Straße 29, D 72293 Glatten
Tel.: [phone]
Fax.: [phone]
[e-mail]
www.schmalz.com
Ausgang OUT1
•Benutzen Sie
die Auswahltasten
<Up und 
Down> um OUT1
festzulegen
