Schneider Airsystems KLG 80-16 Installation instructions

G880569_001
2009/04/risa-08
Originalbedienungsanleitung Teil 1 I/ 1 Teil 2 II/ 1
Original operating manual Part 1 I/ 3 Part 2 II/ 7
Notice d’utilisation d’origine Partie 1 I/ 5 Partie 2 II/ 13
Manual de instrucciones original Parte 1 I/ 7 Parte 2 II/ 20
Originele gebruiksaanwijzing Deel 1 I/ 9 Deel 2 II/ 27
Oryginalna instrukcja eksploatacji Części 1 I/ 11 Części 2 II/ 33
Оригинал Руководство по эксплуатации Часть 1 I/ 13 Часть 2 II/ 40
KLG 80-16
D200091

KLG 80-16
I/ 1
D
Inhaltsverzeichnis - Teil 1
Die angegebenen Abbildungen befinden sich
am Anfang der Bedienungsanleitung.
1.1 Allgemeine Hinweise
Sicherheitshinweise beachten!
Bedienungsanleitung lesen!
Achtung: Bedienungsanleitung Teil 2
lesen und beachten!
Technische Änderungen vorbehalten. Abbil-
dungen können vom Original abweichen.
1.2 Lieferumfang
– Klammergerät
– Inbusschlüssel
– Werkzeugöl
– Bedienungsanleitung
1.3 Bestimmungsgemäße
Verwendung
Das druckluftbetriebene Gerät für den hand-
werklichen Einsatz eignet sich zum:
Befestigen von Stoffen, Folien, Isolierungen
und anderen weichen Materialien.
Jede andere Verwendung ist zweckentfrem-
det.
1.4 Technische Daten
1.5 Aufbau
1.1 Allgemeine Hinweise.................. 1
1.2 Lieferumfang............................ 1
1.3 Bestimmungsgemäße Verwen-
dung ....................................... 1
1.4 Technische Daten...................... 1
1.5 Aufbau .................................... 1
1.6 Inbetriebnahme........................ 2
1.7 EG-Konformitätserklärung.......... 2
Luftverbrauch 0,34 l/Schlag
Maximal zulässiger Druck 7 bar
Arbeitsdruck (Fließdruck) 4 - 7 bar
Verwendbare Klammern (Länge) 4 - 16 mm
Klammertyp 80
Klammer Rückenbreite Typ 80 12,8 mm
Drahtstärke 0,9 x 07 mm
Magazinkapazität 157 Stück
Impulsschalldruckpegel L
pa 1m
(in 1 m Abstand)
nach DIN 45 635, Teil 66 84 dB(A)
Impulsschallleistungspegel L
wa
nach DIN 45 635, Teil 66 97 dB(A)
Vibration ( unter Last) nach DIN EN 28 662, Teil1 1,85 m/s
2
Kontaktauslösung nein
Eintreibtiefenverstellung nein
Abmessungen: Breite x Tiefe x Höhe 237 x 43 x 153 mm
Empfohlener Schlauchdurchmesser (innen) bei L= 10 m 9 mm
Gewicht 0,87 kg
01 Stecknippel
02 Abzugshebel
03 Sperrhebel
04 Magazin
05 Magazinschieber
07 Führungsplatte
10 Verriegelung
11 Abluftführung

I/ 2
KLG 80-16
D
1.6 Inbetriebnahme
Achtung: Bedienungsanleitung Teil 2
lesen und beachten!
Achtung: Gerät drucklos machen!
1.7 EG-Konformitätserklä-
rung
Wir erklären in alleiniger Verantwortung,
dass dieses Produkt mit folgenden Richtlinien
und Normen übereinstimmt:
DIN EN ISO 12100; DIN EN 792;
BGR 500;
98/37/ EG (bis 28.12.2009);
2006/42/ EG (ab 29.12.2009).
i.V. Marco Lodni
Leiter Entwicklung/Versuch
04.2009
Schneider Druckluft GmbH
Ferdinand-Lassalle-Str. 43
72770 Reutlingen
Klammergerät Serien-Nr.
KLG 80-16 T400051
Jahr der CE-Kennzeichnung: 2009

KLG 80-16
I/ 3
GB
Table of contents - Part 1
The specified illustrations appear at the be-
ginning of the Operating Instructions.
1.1 General information
Observe the safety instructions!
Read the Instruction Manual!
Note: Read and memorise part 2 of the
instruction manual!
Subject to technical modifications. Illustra-
tions may deviate from the original.
1.2 Scope of delivery
–Stapler
– Allen wrench
– Tool oil
– Instruction manual
1.3 Conventional use
The compressed air tool is an industrial tool
suitable for:
Fastening fabrics, films, insulation and other
soft materials.
Any other type of use is considered contrary
to the intended use.
1.4 Technical data
1.5 Components
1.6 Commissioning
Note: Read and memorise part 2 of the
instruction manual!
Caution: Depressurise the unit!
1.1 General information .................. 3
1.2 Scope of delivery ...................... 3
1.3 Conventional use ...................... 3
1.4 Technical data .......................... 3
1.5 Components............................. 3
1.6 Commissioning ......................... 3
1.7 EC Declaration of Conformity...... 4
Air consumption 0.34 l/impact
Max. permissible pressure 7 bar
Working pressure (flow pressure) 4 - 7 bar
Compatible staplers (length) 4 - 16 mm
Staple type 80
Staple back width, type 80 12.8 mm
Wire thickness 0.9 x 0.7 mm
Magazine capacity 157 Piece
Pulse sound pressure level L
pa 1m
(at distance of 1 m)
as per DIN 45 635, part 66 84 dB(A)
Pulse sound power level L
wa
as per DIN 45 635, part 66 97 dB(A)
Vibration (under load) as per DIN EN 28 662, Part1 1.85 m/s
2
Contact trigger No
Insertion depth adjustment No
Overall dimensions: width x depth x height 237 x 43 x 153 mm
Recommended hose diameter (inner) at L= 10 m 9 mm
Weight 0.87 kg
01 Plug nipple
02 Trigger lever
03 Catch lever
04 Magazine
05 Magazine slide
07 Guide plate
10 Interlock
11 Exhaust air guide

I/ 4
KLG 80-16
GB
1.7 EC Declaration of Con-
formity
We declare under our sole responsibility that
this product complies with the following
guidelines and standards:
DIN EN ISO 12100;DIN EN 792;
BGR 500;
98/37/ EC (before 28.12.2009),
2006/42/ EC (after 29.12.2009).
pp Marco Lodni
Head of Development/Testing
04.2009
Schneider Druckluft GmbH
Ferdinand-Lassalle-Str. 43
72770 Reutlingen
Stapler Serial no.
KLG 80-16 T400051
Year of CE mark: 2009

KLG 80-16
I/ 5
F
Table des matières - partie 1
Les illustrations indiquées se trouvent au dé-
but de la notice d'utilisation.
1.1 Généralités
Tenir compte des consignes de sécurité!
Lire la notice d'utilisation!
Attention: consulter et respecter les
consignes du mode d'emploi, partie 2 !
Sous réserve de modifications techniques.
Les illustrations peuvent différer du produit
original.
1.2 Eléments fournis
–Agrafeuse
– Clé Allen
– Huile
– Mode d'emploi
1.3 Consignes d'utilisation
Cet appareil pneumatique à destination des
artisans a été conçu pour :
la fixation de tissus, films, isolants et autres
matériaux souples.
Toute autre utilisation est détournée de sa
destination première.
1.4 Caractéristiques techniques
1.5 Structure
1.1 Généralités .............................. 5
1.2 Eléments fournis....................... 5
1.3 Consignes d'utilisation ............... 5
1.4 Caractéristiques techniques........ 5
1.5 Structure ................................. 5
1.6 Mise en service......................... 6
1.7 Déclaration de conformité CE...... 6
Consommation d'air 0,34 l/impulsion
Pression maximale admissible 7 bars
Pression de service (pression d'écoulement) 4 - 7 bars
Agrafes compatibles (longueur) 4 - 16 mm
Type d'agrafes 80
Largeur de dos des agrafes type 80 12,8 mm
Épaisseur de fil 0,9 x 0,7 mm
Capacité du chargeur 157 unités
Niveau de pression sonore ponctuelle L
pa 1m
(à 1 m de distance) selon DIN 45 635, partie 66 84 dB(A)
Niveau de puissance acoustique L
wa
selon DIN 45 635, partie 66 97 dB(A)
Vibrations (en charge) selon DIN EN 28 662, partie 1 1,85 m/s
2
Déclenchement par contact Non
Réglage de la profondeur d'insertion Non
Dimensions : largeur x profondeur x hauteur 237 x 43 x 153 mm
Diamètre (intérieur) de tuyau souple recommandé pour
L=10m 9mm
Poids 0,87 kg
01 Raccord à enficher
02 Gâchette
03 Levier d'arrêt
04 Chargeur
05 Tiroir de chargeur
07 Plaque de guidage !
10 Verrouillage
11 Évacuation d'air

I/ 6
KLG 80-16
F
1.6 Mise en service
Attention: consulter et respecter les
consignes du mode d'emploi, partie 2 !
Attention : Mettez l'appareil hors
pression !.
1.7 Déclaration de confor-
mité CE
Nous déclarons, sous notre seule responsa-
bilité, que ce produit est conforme aux direc-
tives et normes suivantes :
DIN EN ISO 12100;DIN EN 792;
BGR 500;
98/37/CE (jusqu'au 28.12.2009) ;
2006/42/CE (à partir du 29.12.2009).
p.p. Marco Lodni
Responsable Développement/Essais
04.2009
Schneider Druckluft GmbH
Ferdinand-Lassalle-Str. 43
72770 Reutlingen, Allemagne
Agrafeuse N° de série
KLG 80-16 T400051
Année du marquage CE : 2009

KLG 80-16
I/ 7
E
Índice - Parte 1
Las figuras indicadas se encuentran al princi-
pio del manual de instrucciones.
1.1 Indicaciones generales
Deben observarse las indicaciones de
seguridad.
Leer el manual de instrucciones.
Atención: leer y observar el manual de
instrucciones, parte 2
Reservado el derecho a introducir modifica-
ciones técnicas. Las ilustraciones pueden va-
riar con respecto al original.
1.2 Suministro
–Grapadora
– Llave Allen
– Aceite para herramienta
– Manual de instrucciones
1.3 Uso previsto
Este aparato accionado por aire comprimido
de uso profesional es adecuado para:
Fijar tejidos, láminas, aislamientos y otros
materiales blandos.
Cualquier otro uso se considera inadecuado.
1.4 Datos técnicos
1.5 Composición
1.6 Puesta en servicio
Atención: leer y observar el manual de
instrucciones, parte 2
Atención: ¡despresurizar el aparato!
1.1 Indicaciones generales............... 7
1.2 Suministro ............................... 7
1.3 Uso previsto............................. 7
1.4 Datos técnicos.......................... 7
1.5 Composición............................. 7
1.6 Puesta en servicio ..................... 7
1.7 Declaración de conformidad CE... 8
Consumo de aire 0,34 l/impacto
Máx. presión admisible 7 bar
Presión de trabajo (presión de flujo) 4 - 7 bar
Grapas utilizables (longitud) 4 - 16 mm
Tipo de grapa 80
Grapas, ancho del lomo, mod. 80 12,8 mm
Grosor de alambre 0,9 x 0,7 mm
Capacidad del cargador 157 pieza
Nivel de intensidad sonora por impulso L
pa 1m
(a 1 m de distancia) según DIN 45 635, parte 66 84 dB (A)
Nivel de potencia sonora por impulso L
wa
según DIN 45 635, parte 66 97 dB (A)
Vibración (bajo carga) según DIN EN 28 662, parte 1 1,85 m/s
2
Disparo por contacto no
Ajuste de la profundidad de inserción no
Dimensiones: ancho x profundidad x alto 237 x 43 x 153 mm
Diámetro (interior) de manguera recomendado para L= 10 m 9 mm
Peso 0,87 kg
01 Boquilla insertable
02 Gatillo
03 Palanca de bloqueo
04 Cargador
05 Corredera del cargador
07 Placa guía
10 Bloqueo
11 Guiado del aire de escape

I/ 8
KLG 80-16
E
1.7 Declaración de confor-
midad CE
Por la presente declaramos bajo nuestra ex-
clusiva responsabilidad que este producto
cumple con las siguientes directivas y nor-
mas:
DIN EN ISO 12100;DIN EN 792;
BGR 500;
98/37/ CE (hasta 28.12.2009);
2006/42/ CE (desde 29.12.2009).
p. p. Marco Lodni
Director de desarrollo y ensayo
04.2009
Schneider Druckluft GmbH
Ferdinand-Lassalle-Str. 43
72770 Reutlingen
Grapadora N.º serie
KLG 80-16 T400051
Año del marcado "CE" de conformidad:
2009

KLG 80-16
I/ 9
NL
Inhoudsopgave - deel 1
De vermelde afbeeldingen staan in het begin
van de gebruiksaanwijzing.
1.1 Algemene aanwijzingen
Veiligheidsaanwijzingen in acht nemen!
Gebruiksaanwijzing doorlezen!
Let op: gebruiksaanwijzing deel 2 lezen
en in acht nemen!
Technische wijzigingen voorbehouden. Af-
beeldingen kunnen van het origineel afwij-
ken.
1.2 Leveringsomvang
– Nietapparaat
– Inbussleutel
– Gereedschapsolie
– Gebruiksaanwijzing
1.3 Toepassing conform de
bepalingen
Het met perslucht aangedreven apparaat
voor handwerk is geschikt voor:
Bevestigen van stoffen, folie, isolatie en an-
dere zachte materialen.
Ieder ander gebruik is oneigelijk.
1.4 Technische gegevens
1.5 Opbouw
1.1 Algemene aanwijzingen ............. 9
1.2 Leveringsomvang...................... 9
1.3 Toepassing conform de bepalin-
gen......................................... 9
1.4 Technische gegevens................. 9
1.5 Opbouw................................... 9
1.6 Inbedrijfname .......................... 10
1.7 EG-conformiteitsverklaring ......... 10
Luchtverbruik 0,34 l/omw
Max. toelaatbare druk 7 bar
Werkdruk (continudruk)) 4 - 7 bar
Te gebruiken nietjes (lengte) 4 - 16 mm
Nietjestype 80
Nietjes rugbreedte type 80 12,8 mm
Draadsterkte 0,9 x 0,7 mm
Magazijncapaciteit 157 Stuks
Pulsgeluidsniveau L
pa 1m
(op 1 m afstand)
conform DIN 45 635, deel 66 84 dB(A)
Pulsgeluidsniveau L
wa
conform DIN 45 635, deel 66 97 dB(A)
Trilling (belast) conform DIN EN 28 662, deel 1 1,85 m/s
2
Contactactivering nee
Indrijfdiepteverstelling nee
Afmetingen: breedte x diepte x hoogte 237 x 43 x 153 mm
Aanbevolen slangdoorsnede (binnen) bij L= 10 m 9 mm
Gewicht 0,87 kg
01 Steeknippel
02 Aftaphendel
03 Vergrendelhefboom
04 Magazijn
05 Magazijnschuif
07 Geleidingsplaat
10 Vergrendeling
11 Afvoerluchtgeleiding

I/ 10
KLG 80-16
NL
1.6 Inbedrijfname
Let op: gebruiksaanwijzing deel 2 lezen
en in acht nemen!
Let op: apparaat drukloos maken!
1.7 EG-conformiteitsverkla-
ring
Wij verklaren in uitsluitende verantwoording
dat dit product overeenkomt met de volgen-
de richtlijnen en normen:
DIN EN ISO 12100;DIN EN 792;
BGR 500;
98/37/EG (tot 28.12.2009);
2006/42/EG (vanaf 29.12.2009).
bij volmacht Marco Lodni
Leider Ontwikkeling/Proefneming
04.2009
Schneider Druckluft GmbH
Ferdinand-Lassalle-Str. 43
72770 Reutlingen
Nietapparaat Serienr.
KLG 80-16 T400051
Jaar van de CE-markering: 2009

KLG 80-16
I/ 11
PL
Spis treści - części 1
Podane rysunki znajdująsięw załączniku
instrukcji obsługi.
1.1 Wskazówki ogólne
Należy przestrzegaćwskazówek
dotyczących bezpieczeństwa!
Należy przeczytaćinstrukcjęobsługi!
Uwaga: Należy przeczytaći stosować
siędo częśći 2 instrukcji obsługi!
Możliwość zmian technicznych zastrzeżona.
Ilustracje mogąróżnićsięod oryginału.
1.2 Zakres dostawy
–Zszywacz
– Klucz imbusowy
–Olejnarzędziowy
– Instrukcja obsługi
1.3 Użytkowanie zgodne z
przeznaczeniem
Zasilane sprężonym powietrzem urządzenie
przeznaczone do zastosowań
rzemieślniczych nadaje siędo:
Mocowanie materiałów, folii, izolacji i innych
miękkich materiałów.
Każde inne zastosowanie jest niezgodne z
przeznaczeniem.
1.4 Dane techniczne
1.5 Konstrukcja
1.1 Wskazówki ogólne..................... 11
1.2 Zakres dostawy ........................ 11
1.3 Użytkowanie zgodne z
przeznaczeniem........................ 11
1.4 Dane techniczne ....................... 11
1.5 Konstrukcja.............................. 11
1.6 Uruchamianie ........................... 12
1.7 Deklaracja zgodności WE ........... 12
Zużycie powietrza 0,34 l/uderzenie
Maks. dopuszczalne ciśnienie: 7 bar
Ciśnienie robocze (ciśnienie przepływu): 4 - 7 bar
Stosowane zszywki (długość)4-16mm
Typ zszywek 80
Szerokość grzbietu zszywki typ 80 12,8 mm
Grubość drutu 0,9 x 0,7 mm
Pojemność magazynka 157 Szt.
Poziom impulsowego ciśnienia akustycznego L
pa 1 m
(w odległości 1 m) wg DIN 45 635, cz. 66 84 dB(A)
Poziom hałasu impulsowego L
wa
wg DIN 45 635, cz. 66 97 dB(A)
Wibracje (pod obciążeniem) wg DIN EN 28 662, cz. 1 1,85 m/s
2
Wystrzelenie stykowe nie
Regulacja głębokości wystrzelenia nie
Wymiary: szer. x głęb. x wys. 237 x 43 x 153 mm
Zalecana średnica przewodu (wewnętrzna) przy L= 10 m 9 mm
Ciężar 0,87 kg
01 Złączka wtykowa
02 Dźwignia spustowa
03 Dźwignia blokująca
04 Magazynek
05 Suwak magazynka
07 Płyta prowadząca
10 Blokadę
11 Prowadzenie powietrza powrotnego

I/ 12
KLG 80-16
PL
1.6 Uruchamianie
Uwaga: Należy przeczytaći stosować
siędo częśći 2 instrukcji obsługi!
Uwaga: Urządzenie pozbawione ciśnienia!
1.7 Deklaracja zgodności
WE
Niniejszym oświadczamy na własną
odpowiedzialność, iżprodukt ten jest zgodny
z następującymi wytycznymi oraz normami:
DIN EN ISO 12100;DIN EN 792;
BGR 500;
98/37/WE (do 28.12.2009);
2006/42/WE (od 29.12.2009).
z up. Marco Lodni
Kierownik Działu Rozwoju i Badań
04.2009
Schneider Druckluft GmbH
Ferdinand-Lassalle-Str. 43
72770 Reutlingen
Zszywacz Nr seryjny
KLG 80-16 T400051
Rok oznakowania CE: 2009

KLG 80-16
I/ 13
RUS
Оглавление Часть 1
Иллюстрации находятся вначале
руководства по эксплуатации.
1.1 Общие указания
Соблюдайте правила техники
безопасности!
Прочитайте руководство по
эксплуатации!
Внимание: прочитайте исоблюдайте
указания руководства по
эксплуатации, часть 2!
Компания оставляет за собой право на
внесение технических изменений.
Иллюстрации могут отличаться от
оригинала.
1.2 Комплект поставки
–Скобозабиватель
–Ключ свнутренним шестигранником
–Масло для смазки инструмента
–Руководство по эксплуатации
1.3 Использование по
назначению
Пневмоинструмент для ремесленного
применения, подходящий для:
крепления материалов, плёнки, изоляции
идругих мягких материалов.
Использование влюбых других целях
является использованием не по
назначению.
1.4 Технические характеристики
1.5 Конструкция
1.1 Общие указания ...................... 13
1.2 Комплект поставки .................. 13
1.3 Использование по назначению .13
1.4 Технические характеристики .... 13
1.5 Конструкция............................ 13
1.6 Ввод вэксплуатацию ............... 14
1.7 Декларация осоответствии ЕС.. 14
Расход воздуха 0,34 л/удар
Mаксимально допустимо Давление 7бар
Pабочее давление (скоростной напор)4-7бар
Используемые скобы (длина)4-16мм
Тип скоб 80
Ширина скобы, тип 80 12,8 мм
Толщина проволоки 0,9 x 0,7 мм
Емкость накопителя 157 штук
Уровень импульсного звукового давления L
pa 1m
(на расстоянии 1 м) согласно DIN 45 635, ч66 84 дБ (A)
Уровень мощности импульсных звуковых колебаний L
wa
согласно DIN 45 635, ч66 97 дБ (A)
Вибрация (под нагрузкой) согласно DIN EN 28 662, ч11,85м/с
2
Режим последовательного забивания нет
Регулировка глубины забивания нет
Размеры: Ширина x Глубина x Высота 237 x 43 x 153 мм
Рекомендуемый диаметр шланга (внутренний) при L = 10 м9мм
Масса 0,87 кг
01 Вставной ниппель
02 Спусковой рычаг
03 Блокировочный рычаг
04 Магазин
05 Заслонка магазина
07 Направляющая панель
10 фиксатор
11 Отвод отработанного воздуха

I/ 14
KLG 80-16
RUS
1.6 Ввод вэксплуатацию
Внимание: прочитайте исоблюдайте
указания руководства по
эксплуатации, часть 2!
Внимание: Сбросьте давление в
устройстве!
1.7 Декларация о
соответствии ЕС
Мы заявляем со всей ответственностью,
что данное изделие соответствует
следующим стандартам идирективам:
DIN EN ISO 12100;DIN EN 792;
BGR 500;
98/37/EC (до 28.12.2009);
2006/42/EC (с29.12.2009).
Во исполнение, Марко Лодни
Руководитель конструкторско-
испытательного отдела
04.2009
Schneider Druckluft GmbH
Ferdinand-Lassalle-Str. 43
72770 Reutlingen
Скобозабиватель Серийный №
KLG 80-16 T400051
Год маркировки CE: 2009

KLG / KNG / SNG /PNG
II/ 1
D
Inhaltsverzeichnis - Teil 2
Die angegebenen Abbildungen befinden sich
am Anfang der Bedienungsanleitung.
2.1 Allgemeine Hinweise
Sicherheitshinweise beachten!
Bedienungsanleitung lesen!
Prüfungen, Einstellungen, Wartungsarbeiten
in einem Wartungsbuch dokumentieren.
Bei Fragen Bezeichnung und Art.-Nr. des Ge-
rätes angeben. Außerhalb von Deutschland
können andere gesetzliche oder sonstige
Vorschriften gelten als hier beschrieben.
Die Bedienungsanleitung muss vor Anwen-
dung des Gerätes gelesen, beachtet und der
Anwender jährlich unterwiesen werden!
Achtung: Bedienungsanleitung Teil 1
lesen und beachten!
Alle Bilder, auf die im Text mit (Bild …) ver-
wiesen wird, finden Sie in Teil 1.
Technische Änderungen vorbehalten. Abbil-
dungen können vom Original abweichen.
Verwendbare Energie: Ausschließlich gerei-
nigte, kondensatfreie und ölvernebelte
Druckluft.
Leistungsgröße Kompressor: maßgebend ist
der Luftverbrauch des Gerätes / Werkzeu-
ges.

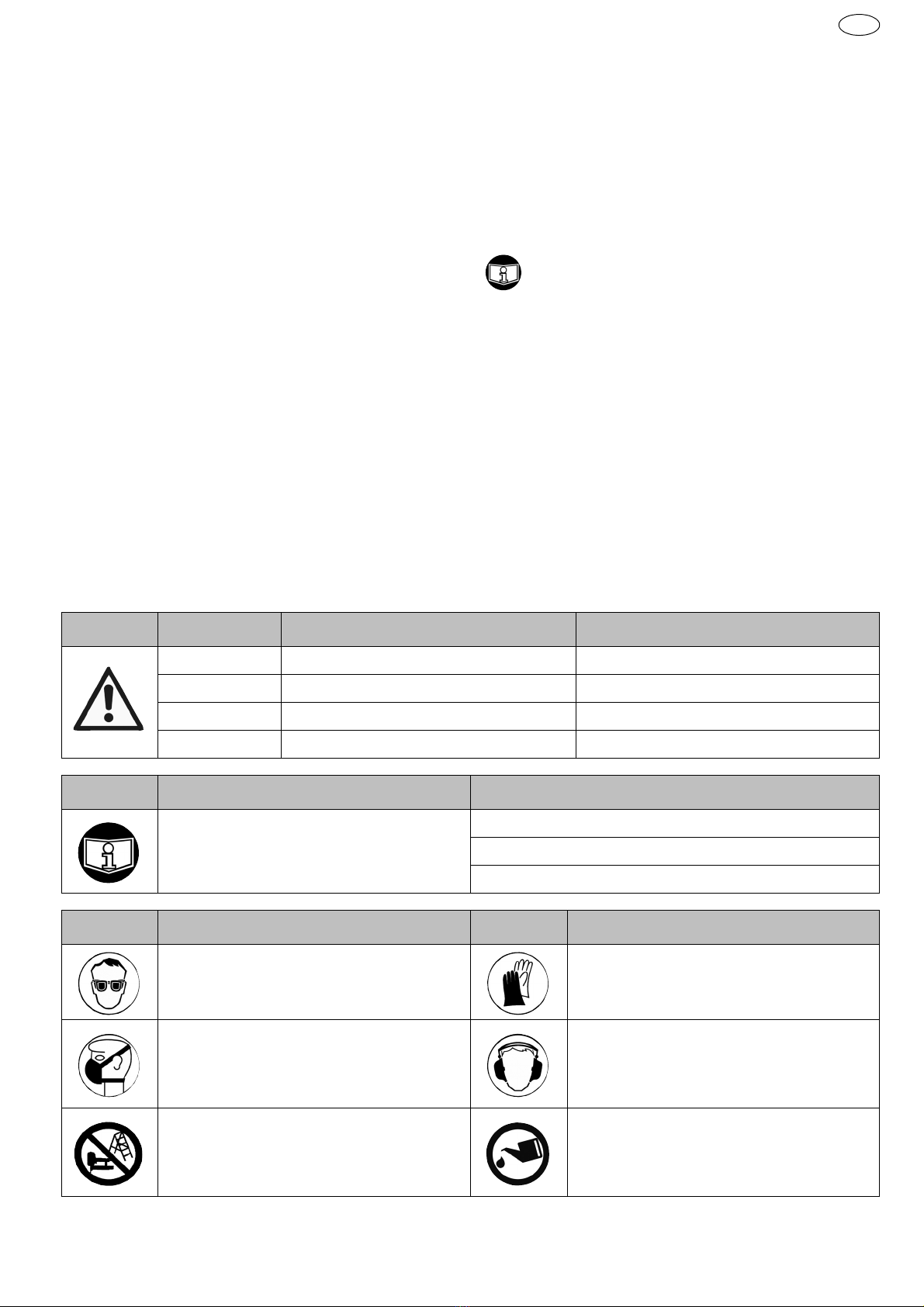

2.2 Symbole
Achtung: Schenken Sie diesen Symbolen höchste Aufmerksamkeit!
2.1 Allgemeine Hinweise.................. 1
2.2 Symbole .................................. 1
2.3 Sicherheitshinweise................... 2
2.4 Inbetriebnahme........................ 3
2.5 Wartung .................................. 4
2.6 Außerbetriebnahme................... 4
2.7 Störungsbehebung.................... 4
2.8 Ersatzteilservice ....................... 6
2.9 Gewährleistungsbedingungen ..... 6
2.10 REACh..................................... 6
Symbol Signalwort Gefahrenstufe Folgen bei Nichtbeachtung
GEFAHR unmittelbar drohende Gefahr Tod, schwere Körperverletzung
WARNUNG mögliche drohende Gefahr Tod, schwere Körperverletzung
VORSICHT mögliche gefährliche Situation Leichte Körperverletzung
HINWEIS mögliche gefährliche Situation Sachschaden
Symbol Bedeutung Folgen bei Nichtbeachtung
Bedienungsanleitung lesen
Körperverletzung oder Tod des Bedieners
Sachschaden
falsche Bedienung
Symbol Bedeutung Symbol Bedeutung
Augenschutz tragen! Schutzhandschuhe tragen!
Staubmaske tragen! Gehörschutz tragen!
Gefahren und Sicherheitshin-
weise beachten! Gerät ölen!

II/ 2
KLG / KNG / SNG /PNG
D
2.3 Sicherheitshinweise
Explosionsgefahr! Stolperfalle!
Symbol Bedeutung Symbol Bedeutung
GEFAHR
Explosionsgefahr!
X Nicht in explosionsgefährdeten Bereichen
arbeiten!
X Maximalen Druck beachten (siehe Bedie-
nungsanleitung Teil 1, Kapitel: "Techni-
sche Daten")!
X Nur Energie Druckluft verwenden.
X Keinen Sauerstoff oder andere Gase ver-
wenden!
WARNUNG
Peitschender Druckluftschlauch beim
Öffnen der Schnellkupplung!
X Druckluftschlauch festhalten!
WARNUNG
Aufwirbeln von Staub, Flüssigkeiten,
Schmutzpartikeln Funken während des
Betriebes.
X Staubmaske tragen!
X Schutzbrille
X Schutzhandschuhe tragen!
WARNUNG
Lärm während des Betriebes.
X Gehörschutz tragen!
WARNUNG
Bei Wartungs-, Reparaturarbeiten,
beim Auffüllen von Klammern oder Nä-
geln:
X Druckluftanschluss trennen!
X Gerät drucklos machen!
WARNUNG
Rückschlag des Gerätes möglich!
X keine Unterlage zur Begrenzung der Ein-
schlagtiefe verwenden!
WARNUNG
Freifliegende Klammern / Nägel
möglich!
X nicht im freien Raum auslösen!
X Schutzbrille tragen!
WARNUNG
Mögliche Verletzungsursachen vermei-
den!
Bei folgenden Arbeiten Gerät von der
Druckluftquelle trennen:
X Wechsel der Position oder der Gerätschaf-
ten
X Vor dem Auf- / Absteigen von:
Leitern, Gerüsten, Treppen, fahrbaren Ar-
beitsbühnen, Podesten, wackelige Unter-
gründe!
X Werkzeug nie mit gezogenem Abzug
transportieren!
X Auslösesicherungen funktionsfähig halten!
