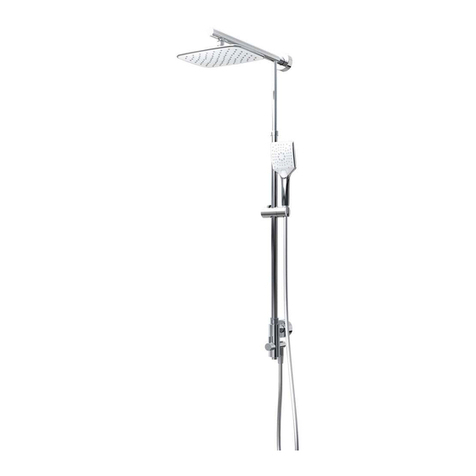

Schulte DuschMaster Rain II D9638 User manual

DuschMaster Rain II D9638
Garantie-Pass
(bitte zusammen mit dem Kaufbeleg unbedingt aufbewahren und abheften)
Verehrter Kunde,
vielen Dank, dass Sie dieses Produkt erworben haben. Damit Sie lange Zeit Freude mit diesem Artikel haben, bitten wir Sie, die
nachstehenden Hinweise und Tipps zu beachten.
Kontrolle des Produktes:
Prüfen Sie Ihre Duschbrause vor dem Einbau auf evtl. eingetretene Transport- oder sonstige Beschädigungen. Nach erfolgtem
Einbau eines Produktes kann keine Garantie für Schäden übernommen werden.
Montage:
Bevor Sie mit der Montage beginnen, reinigen Sie Zuleitung und Wandanschlussgewinde sorgfältig (Dichtungsreste entfernen und
ca. 3 Min. spülen), da sonst Schmutzpartikel die Funktion der Duschbrause beeinträchtigen. Um eine einwandfreie Funktion des
Produktes zu garantieren ist es unbedingt erforderlich, die Montage entsprechend der nachfolgenden Anleitung durchzuführen. Sollten
Sie trotz sorgfältiger Montage entsprechend der Anleitung Grund zur Beanstandung haben oder einen technischen Rat benötigen, so
steht Ihnen unsere Hotline zur Verfügung.
Ersatzteile:
Die beim Transport oder Einbau beschädigten Produktteile oder Verschleißteile können über unsere Dusch-Service-Stelle
bestellt werden. Wichtig ist hierbei, dass Sie den Auftrag mittels unserer beigefügten Ersatzteilliste und diesem Garantie-Pass
schriftlich bestellen. Die bestellten Teile werden Ihnen direkt zugesandt und die Verschleißteile per Nachnahme berechnet. Mit
Ihrer Unterschrift bestätigen Sie Ihr Einverständnis.
Reinigung/Pflege:
Die Lebensdauer der Brausen kann durch regelmäßiges Entkalken deutlich verlängert werden. Hierzu die Komponenten aus-
bauen und einen Tag in Essigwasser legen. Mit weicher Bürste unter fließendem Wasser den Kalk abspülen.
Ihr Ansprechpartner:
Anschrift: Duschservice · Zum Hohlen Morgen 22 · 59939 Olsberg · Germany
Telefax: 0049 29 62 / 9 72 42 60
E-mail: [email protected]
Für Ihr Vertrauen bedanken wir uns sehr herzlich und hoffen, Sie sind mit unserem Produkt zufrieden. Sollten Sie Verbesserungs-
vorschläge oder Anregungen haben, bitte schreiben Sie uns.
Ihr DuschMaster-Team Made in Germany
Chromoberflächen weisen aufgrund ihres Herstellungsverfahrens charakteristische Merkmale auf. Es können sogenannte Haar-
kratzer oder Unregelmäßigkeiten auftreten. Sollten Sie dennoch Grund zur Beanstandung sehen, so gilt ein Betrachtungsabstand
von 1,5 m bei normalen Beleuchtungsverhältnissen. Der Gesamteindruck ist entscheidend.
Warranty Pass
(please retain and file together with the purchase receipt)
Dear customer,
thank you for purchasing this product. We would like to ask you to observe the following notes and tips so that you can enjoy
this product for a long time.
Checking the product:
Check your Shower-Set prior to installation for transport damage or other damage that may have occurred. Following the
installation of a product no warranty for damage can be accepted.
Assembly:
Before assembling, carefully clean feed pipe and threaded wall connection (remove remains of joint packing and rinse for about
3 min.), otherwise dirt particles might affect the function of the Shower-Set. In order to guarantee that the product functions
correctly, it is essential to assemble it in accordance with the following instructions. If, in spite of the greatest care in assembly
in accordance with the instructions, you should have reason for complaint or need technical advice, our hotline is available.
Care should be taken that no hoses are kinked or crushed.
Spare parts:
The product components or wearing parts damaged during transport or installation can be ordered via our Shower Service
department. For this it is important that you place the order in writing using our attached spare parts list and this warranty pass.
The parts ordered are sent directly to you and the wearing parts are charged as cash on delivery. You acknowledge your consent
with your signature.
Cleaning/care:
The life of the showerheads can be significantly prolonged by regular descaling. To do this, remove the components and leave
them to soak for one day in water containing vinegar. Clean off the scale with a soft brush under running water.
We cordially thank you for your trust and hope that you are satisfied with our product. If you have improvement suggestions or
other suggestions, please write to us.
Your DuschMaster Team Made in Germany
There should be no cause for concern if you cannot see any such imperfections when standing at a distance of 1,5 metres from the
Chrome surfaces have certain manufacturing characteristics. These may be hairline scratches or irregularities in the metal.
object and under normal lighting conditions. The overall impression is conclusive.
E-mail:
Contact:
Spare parts: Fax [phone]
[email protected]
07/14
D9638
- 1 -
475-1
DuschMaster Rain II

Ensemble de douche
- 2 -
Passeport garantie
(à conserver et à accrocher impérativement avec le justificatif d’achat)
Cher client,
Nous vous remercions d’avoir acheté ce produit. Afin que vous puissiez vous réjouir de l’achat de cet article, nous vous demandons
de tenir compote des instructions données ci-dessous:
Contrôle du produit:
Avant le montage, vérifiez si votre Ensemble de douche n’a pas subi d’éventuels dommages lors du transport ou d’autres
Montage:
Avant de commencer le montage, nettoyez soigneusement la conduite d’alimentation et le filet de raccordement mural (enlever les
restes de joints et rincer pendant environ 3 minutes), sans quoi des particules de saletés risquent d’affecter le fonctionnement
du ensemble de douche. Afin de garantir un fonctionnement parfait du produit, il est impératif de réaliser le montage conformé-
ment au mode d’emploi suivant. Si, malgré un montage soigneux conforme au mode d’emploi, vous avez un motif de réclama-
tion ou avez besoin d’un conseil technique, notre assistance téléphonique se tient à votre disposition. Veiller à ce qu’aucun
tuyau ne soit plié ou écrasé.
Pièces détachées:
Les parties de produit endommagées Iors du montage ou du montage ou les pièces d’usure peuvent être commandées par
l’intermédiaire de notre S.A.V. douches. II est important dans le cas présent que vous passiez la commande par écrit au moyen
de notre liste ci-jointe de pièces détachées et de ce passeport de garantie. Les pièces commandées vous seront envoyées
directement et les pièces d’usure facturées contre remboursement. Vous confirmerez votre accord avec votre signature.
Nettoyage/entretien:
La durée de vie des douches peut être nettement prolongée grâce à un détartrage régulier. Pour cela, démonter les composants
et les laisser reposer pendant un jour dans de l’eau additionnée de vinaigre. Faire partir le calcaire à l’aide d’une brosse souple
sous l’ear courante.
Nous vous remercions sincèrement de votre confiance et espérons que vous êtes satisfait de notre produit. Si vous avez des
propositions d’amélioration ou des suggestions à faire, vous voudrez bien nous écrire.
Votre équipe spécialisée dans la DuschMaster Made in Germany
La surface de chrome présente des caractéristiques du fait de son procédé de fabrication. Il peut apparaî tre des rayures comme
des cheveux ou des irrégularités. Cependant, si vous aviez une raison de faire une réclamation, on appliquera une distance
d´observation de 1,5 m dans des conditions d´ éclairage normal. L´impression d´ensemble est déterminante.
Contact:
Duschservice · Zum Hohlen Morgen 22 · 59939 Olsberg · Allemagne
Téléfax: 0049 29 62 / 9 72 42 60
E-mail: [email protected]
dommages. Après le montage du produit, on ne peut pas assumer de garantie pour d’autres dommages.
Garantiepas
(Samen met de aankoopfactuur in ieder geval bewaren)
Geachte klant,
Hartelijk dank dat u dit product hebt gekocht. Opdat u lang plezier aan dit artikel zult hebben, verzoeken wij u de volgende
richtlijnen en tips na te leven.
Controle van het product:
Controleer uw Shower-Set voor de montage op eventuele transport- of andere schade. Na de montage van een product kan
geen garantie voor beschadiging worden verleend.
Montage:
Maak voordat u met de montage begint de toevoerleiding en de schroefdraadaansluiting zorgvuldig schoon (verwijder de
afdichtingrestanten en spoel alles ca. 3 min. met stromend water door), omdat anders vuildeeltjes de goede werking van de
Shower-Set kunnen beïnvloeden.
Om een correcte werking van het product te garanderen, is het beslist noodzakelijk dat de montage volgens de onderstaande
handleiding geschiedt. Wanneer u ondanks zorgvuldige montage conform de handleiding niet tevreden bent of technisch advies
wenst, neem dan contact op met onze hotline. Let erop dat de slangen nergens geknikt zijn en vrije doorstroming hebben.
Reserveonderdelen:
De bij het transport of de montage beschadigde onderdelen of slijtage-onderdelen kunnen via onze douche-service worden
besteld. Belangrijk hierbij is dat u de onderdelen door middel van onze bijgevoegde onderdelenlijst en deze garantiepas
schriftelijk bestelt. De bestelde onderdelen worden u direct toegestuurd en de slijtage-onderdelen onder rembours berekend.
Met uw handtekening verklaart u zich akkoord.
Schoonmaken/onderhoud:
De levensduur van de douches kan door regelmatig ontkalken duidelijk verlengd worden. Haal daarvoor de componenten eraf
en leg ze een dag in azijnwater. Spoel dan de kalk er onder stromend water met een zachte borstel af.
Wij danken u voor het vertrouwen en hopen dat u met ons product tevreden bent. Indien u voorstellen in verband met verbete-
ringen of andere tips heeft, verzoeken wij u deze aan ons te schrijven.
Uw DoucheMaster-team. Made in Germany
Chroomafwerking heeft productieafhankelijke kenmerken. Er kunnen z.g. haarkrasjes en oneffenheden zichtbaar zijn.
Indien U toch reden voor reclamatie heeft dan geldt een zichafstand van 1,5 m bij normale lichtomstandingheden.
De otaalindruk is maatgevend.t
Duschservice · Zum Hohlen Morgen 22 · 59939 Olsberg · Duitsland
Telefax: 0049 29 62 / 9 72-42 60
E-mail: [email protected]
Uw contactdetails:
D9638
D9638
475-1
DuschMaster Rain II

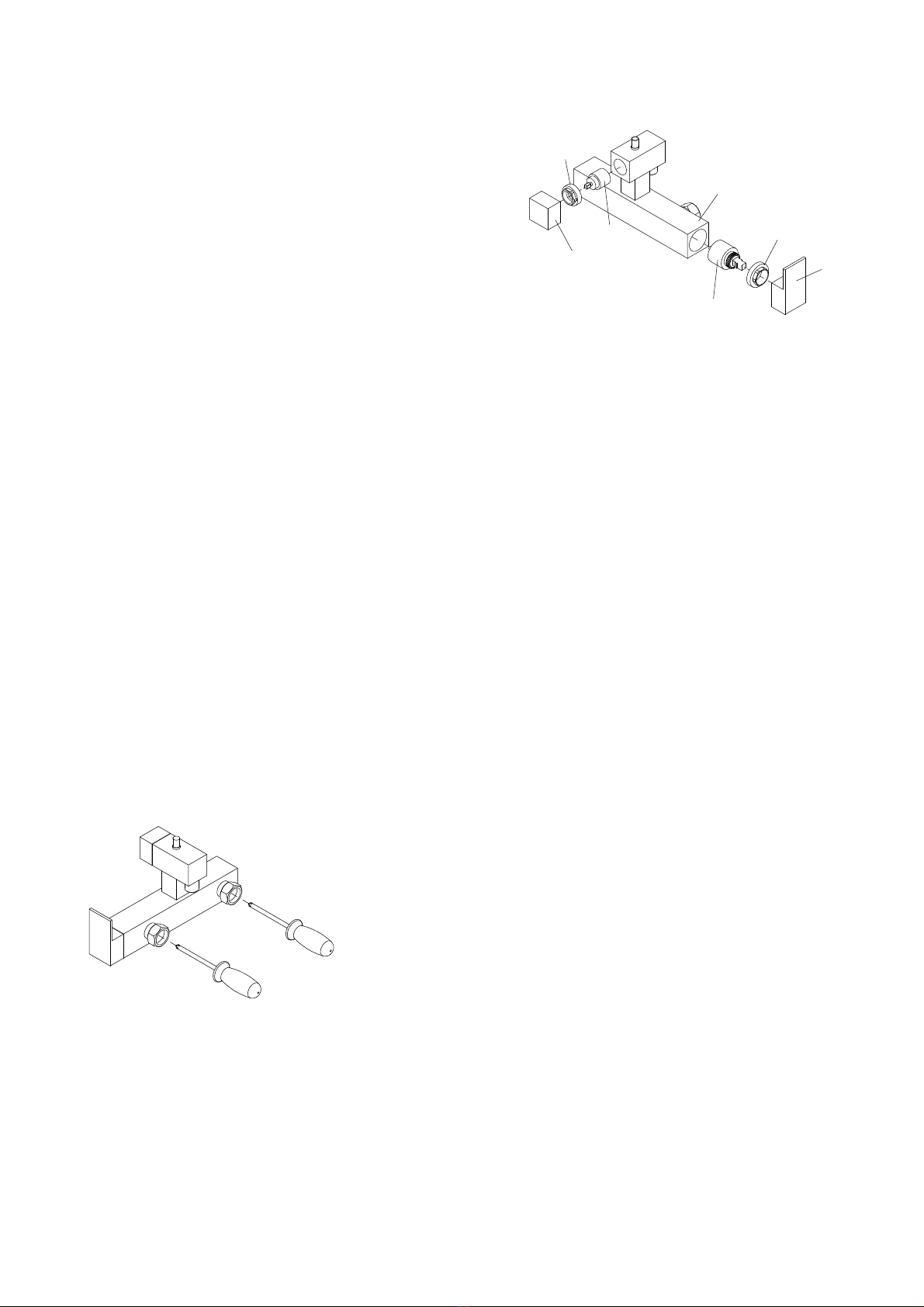

Montageanleitung
- Assembly instructions -
- Notice de montage -
- Montagehandleiding -
- 3 -
475-0
D9638

Bautechnische Voraussetzungen
1. Empfohlene Mindestraumhöhe:
2. Montage auf gefliesten Wänden
3. Druck: (Kalt- und Warmwasser möglichst gleich)
min. Fließdruck = 2 bar
max. Fließdruck = 5 bar
Fließdruck größer 5 bar = Druckminderer erforderlich
Hinweis:
Definition „Fließdruck“: Druck des Wassers, das aus der Leitung austritt.
4. Anschlüsse:
Kalt- und Warmwasseranschluss G1/2
5. Stichmaß: 150 mm
(Mittenmaß, Zuleitung Kalt-Warmwasser)
6. Warmwasserversorgung:
a) zentrale Warmwasserversorgung
b) elekronisch geregeltem Durchlauferhitzer (24 KW)
c) Wasserspeicher (Mindestkapazität 120 Liter = Duschdauer ca. 15-20 Min.)
Technische Daten:
1. Maße:
Höhe: 1100 mm
Breite: 260 mm
Tiefe: 449 mm
2. Ausstattung:
– verchromtes Messinggrundgestell
–Tellerkopfbrause
– Handbrause
– Einhebelmischer mit Umsteller zwischen Hand- und Kopfbrause
3. Verbrauch bei 3 bar anliegenden Fließdruck
Kopfbrause: 9 l/min
Handbrause: 8 l/min
Hinweis: Die Intensität der einzelnen Verbraucher hängt vom Fließdruck ab.
Technische Angaben ohne Gewähr. Änderungen vorbehalten!
Technical Construction
Requirements
1. Recommended minimum ceiling height:
2. Installation on tiled walls
3. Pressure:(cold and hot water as equal as possible)
min. flow pressure = 2 bar
max. flow pressure = 5 bar
Flow pressure greater than 5 bar = pressure reducer required
NB:
Definition “flow pressure”: pressure of the water coming out of the pipes.
4. Connections: G1/2
5. Key dimension: 150 mm
(key dimension = distance between connection point centre
and the centres of the hot and cold supply points)
6. Hot water supply:
a) a central hot water supply
b)
an electronically controlled throughflow heater (24 KW)
c) a hot water storage tank (minimum capacity,
120 litres; use of shower for 15-20 min.)
Technical data
1. Measurements:
Height: 1100 mm
Width: 260 mm
Depth: 449 mm
2. Equipment:
– Chrome-plated brass basic frame
– Large shower head
– Handset
– single lever basin mixer
3. Use at 3 bar flow pressure
Shower head: 9 l/min
Handset: 8 l/min
NB: the intensity for the individual user depends on the flow pressure.
Technical data not guaranteed. We reserve the right to make changes.
Exigences techniques
1. Hauteur de pièce minimale conseillée:
2. Montage sur murs carrelés
3. Pression: (si possible égale pour eau froide et chaude)
Pression d’écoulement min.=2 bar
Pression d’écoulement max. =5 bar
Pression d’écoulement supérieure à 5 bar=détendeur de pression nécessaire
Remarque:
Définition “pression d’écoulement“: pression de l’eau à la sortie de la conduite.
4. Raccordements: G1/2
5. Calibre: 150 mm
(Calibre = distance entre le milieu du raccordement jusqu’au milieu
du raccordement de l’alimentation d’eau chaude et d’eau froide)
6. Alimentation en eau chaude:
a) une alimentation centrale en eau chaude
b) un chauffe-eau instantané à régulation électronique
(24 KW)
c) une réserve d’eau (capacité d’eau d’au moins
120 litres ≈durée de douche d’env. 15-20 min.)
Caractéristiques techniques
1. Dimensions:
Hauteur: 1100 mm
Largeur: 260 mm
Profondeur: 449 mm
2. Équipement:
– châssis de base en laiton chromé
– pomme de douche plate
– douchette à main
– mitigeur à levier à une main avec convertisseur
3. Consommation à pression d’écoulement voisine de 3 bar
Pomme de douche: 9 l/min
Douchette: 8 l/min
Remarque: la consommation des différents utilisateurs dépend de la pression
d’écoulement
Indications techniques non contractuelles. Sous réserve de modifications.
Bouwtechnische vereisten
1. Minimumhoogte:
2. Montage op tegels
3. Waterdruk:
min. stromingdruk = 2 bar
max. stromingdruk= 5 bar
(Stromingdruk = druk van het water dat uit de leiding stroomt.)
4. Aansluitingen: G1/2
5. Steekmaat: 150 mm
(Steekmaat = afstand tussen het midden van de aansluiting tot aan
het midden van de aansluiting van de warm- en koudwatertoevoer.)
6. Warmwatertoevoer:
a) centrale warmwatertoevoer
b) elektronisch geregelde geiser (24 KW)
c) waterreservoir (minimumcapaciteit
120 liter ≈douchetijd ca. 15-20 min.)
Technische gegevens
1. Maten:
Hoogte
: 1100 mm
Breedte : 260 mm
Diepte : 449 mm
2. Uitrusting:
– structure chrome on brass
– regendouchekop
– handdouche
– Eenhand-hefboommenger met omsteller
3. Verbruik bij 3 bar aanvoerdruk
hoofddouche: 9 l/min
handdouche: 8 l/min
let wel: de werkdruk van de aparte douchekoppen is
afhankelijk van de aanvoerdruck
Technische gegevens onder voorbehoud. Wijzigingen voorbehouden!
Heißwasser max.: 85°C
min.: 20°C mehr als die gewünschte
Mischwassertemperatur.
optimal: 65°
eau chaude max. : 85°C
min. : 20°C de plus que la température de
l'eau mélangée
idéal : 65°
Wateraanvoertemperatuur:
heetwater max.: 85°C
min.: 20°C meer dan de gewenste
mengwatertemperatuur.
optimaal: 65°
Water supply temperature:
hot water max. temp.: 85°C
min. temp.: 20°C higher than the desired
blended water temperature
optimum temp.: 65°C
- 4 -
Höhe Anschluss + 1150 mm connection height + 1150 mm
Hauteur raccord + 1150 mm hoogte aansluiting + 1100 mm

Anschlussmaße
Connection dimensions
Dimensions de raccordement
Aansluitmaten
- 5 -
1100 mm 1100 mm
449 mm
65
781 mm
kalt (blau)
cold (blue)
froid (bleu)
koud (blauw)
warm (rot)
hot (red)
chaud (rouge)
heet (rood)
Wandscheibe 1/2"
disc 1/2"
disque 1/2"
muur schijf 1/2"
150 mm 65

Produktübersicht/Ersatzteilbestellung
Product overview/Ordering spare parts
Vue d’ensemble du produit/Achat de pièces détachées
Productoverzicht/Bestelling van reserveonderdelen
- 6 -
7
21
6
5
4
3
2
1
8
17 12
13
11
18
25
14
10
19
20
D9638
10.1
10.2
10.3
10.4
10.5
10.6
10.7
19
23

- 7 -
Produktübersicht/Product overview
Vue d’ensemble du produit/Productoverzicht
D
F
D9638
NL
GB
Pos. Bezeichnung Pos. Bezeichnung
1* 1 x Dübel S6 11 1 x Brauseschlauch
2* 1 x Wandhalterung 12 1 x Handbrause
3* 1 x Senkkopfschraube 4,2 x 45 mm 13 1 x Dichtung
4 2 x Senkkopfschraube M5 x 8 mm 14 2 x Blende Verteiler
5 1 x Wandanbindung 17 1 x Gleiter
6 1 x Rohr Kopfbrause 18 2 x S-Anschlüsse
7 1 x Kopfbrause 19 2 x Gewindestift M5 x 4 mm
8 1 x Rohr Verteiler 20 1 x Innenseckskantschlüssel SW 2,5
10 1 x Einhebelmischer 21 1 x Dichtung mit Sieb
10.1 1 x Griff Einhebelmischer 23 1 x Gewindestift M5 x 8 mm
10.2 1 x Mutter Einhebelmischerkartusche 25 2 x Dichtung groß mit Sieb
10.3 1 x Einhebelmischerkartusche
10.4 1 x Grundkörper # optional
10.5 1 x Umstellerkartusche
10.6 1 x Mutter Umstellerkartusche
10.7 1 x Griff Umstellerkartusche
1* 1 x dowel 11 1 x shower hose
2* 1 x brass disc 12 1x handsshower
3* 1 x countersunk head screw 4,2 x 45 mm 13 1 x sealing
4 2 x screw M5 x 8 mm 14 2 x thermostat blend
5 1 x turnable tube for prop up 17 1 x slider
6 1 x pipe high 18 2 x S-connections
7 1 x shower head 19 2 x stud M5 x 4 mm
8 1 x pipe manifold 20 1 x hexagonal wrench 2,5 sealing
10 1 x single lever basin mixer 21 1 x sealing
10.1 1 x mixer-handle 23 1 x stud M5 x 8 mm
10.2 1 x hexagonal nut 25 2 x sealing
10.3 1 x cartridge
10.4 1 x casing # optional
10.5 1 x cartridge
10.6 1 x hexagonal nut
10.7 1 x handle
1* 1 x cheville 11 1 x flexible de douchette
2* 1 x disque de laiton 12 1x douchette à main
3* 1 x vis à tête fraisée 4,2 x 45 mm 13 1 x joint petit
4 1 x vis M5 x 8 mm 14 2 x cache thermostat
5 1 x support mural 17 1 x coulissant
6 1 x tube haute 18 2 x S-raccordements
7 1 x pommeau haut 19 2 x boulon fileté M5 x 4 mm
8 1 x tube distributeur 20 1 x clé mâle coudée pour vis à six pans creux 2,5
10 1 x mitigeur 21 1 x joint
10.1 1 x poignée du mitigeur 23 1 x boulon fileté M5 x 8 mm
10.2 1 x ècrou hexagonal 25 2 x joint
10.3 1 x cartouche
10.4 1 x corps # en option
10.5 1 x cartouche
10.6 1 x ècrou hexagonal
10.7 1 x poignée
1* 1 x plug 11 1 x doucheslang
2* 1 x muur schijf 12 1x handdouche
3* 1 x schroef met verzonken 4,2 x 45 mm 13 1 x pakking
4 1 x schroef M5 x 8 mm 14 2 x afdekkap
5 1 x huls draaideel voor stabilisatie 17 1 x glijder
6 1 x buis hoog 18 2 x S-aansluitingen
7 1 x hoofddouche Modern 20 mm 19 2 x stiltschrorf M5 x 4 mm
8 1 x buis verdeler 20 1 x zeskantsleutel 2,5
10 1 x eenhendel wastafelmengkraan 21 1 x pakking
10.1 1 x kraangreep 23 1 x stiltschrorf M5 x 8 mm
10.2 1 x zeskantmoer 25 2 x pakking
10.3 1 x kartouche
10.4 1 x basis element # optioneel
10.5 1 x kartouche
10.6 1 x zeskantmoer
10.7 1 x greep

12
34
Pos. 18
Achtung!
Vor der Montage Zuleitung und Wandanschlussgewinde gewissenhaft reinigen (Dich-
tungsreste entfernen) und spülen (bei geöffnetem Haupthahn ca. 3 Min. Wasser laufen
lassen) da sonst Schmutzpartikel die Funktion des Duschmaster Rain II beeinträchtigen!
Note!
Before assembly, clean the feed pipe and wall connection carefully (remove remains of
joint packing) and rinse
them out (allow the water to run with the main stopcock open
for about 3 min.), otherwise dirt particles might affect the function of the Duschmaster Rain II!
Attention!
Avant le montage, nettoyer minutieusement la conduite d’alimentation et le filet de
raccordement mural (enlever les restes de joints) et rincer, (laisser couler de l’eau
pendant environ 3 minutes avec le robinet principal ouvert) sans quoi des particules
de saleté risquent d’affecter le fonctionnement du Ensemble de douche!
Let op!
Maak vóór de montage toevoer en wandschroefdraadverbinding zorgvuldig schoon
(verwijder de afdichtingrestanten) en laat er water doorlopen (ca. 3 min. bij open
hoofdkraan), omdat anders vuildeeltjes de werking van de Duschmaster Rain II!
Benodigd gereedschap
Benötigtes Werkzeug,
Tools needed
Ouitillage necessaire,
Pos. 14
29-31 mm
Pos. 18
- 8 -
Pos. 25
Pos. 10
150 mm
- Mit Hanf oder Dichtband vor dem Einschrauben eindichten!
- PTFE tape or hemp and boss white!
- Bande en téflon ou filasse et pâte d’étanchéité!
- Teflonband of hennep en afdichtingspasta!
Ø 6 mm 24
26
30

56
78
- 9 -
Pos. 6
Pos. 19
Pos. 5
Pos. 8
Pos. 4
Pos. 17
Pos. 10

- 10 -
11 12
910
Ø 6 mm
Pos. 2

13
Pos. 1
Pos. 2
Pos. 3
14
1615
Pos. 23
Pos. 20
- 11 -

18
Pos. 21
Pos. 7
Pos. 19
Pos. 20
17
Pos. 11
Pos. 13
- 12 -

- 13 -
Pflege: Einhebelmischer
Pflegehinweis:
Die Lebensdauer der Kartuschen kann durch regelmäßiges Entkalken deutlich verlängert werden. Hierzu die entsprechenden Einzelteile ausbauen und einen Tag in Essigwasser
legen. Mit einer weichen Bürste unter fließendem Wasser den Kalk abspülen. Vor der Montage alle Dichtungen mit Hahnfett (Silikonfett) einschmieren.
Demontage Einhebelmischer / Umsteller
1) Hauptwasserhahn abstellen.
2) Griff abziehen.
Montage Einhebelmischer / Umsteller
1) Spülen (mit geöffnetem Hauptwasserhahn ca. 3 Minuten Wasser laufen lassen)
2) Kartusche mit Schlüssel SW 26, 24 eindrehen.
3) Hauptwasserhahn aufdrehen
Maintenance: Thermostat
Maintenance instructions
Service life of the cartridge, sprinkler heads can be distinctly increased with the help of regular decalcification. For this purpose, remove
corresponding individual components and keep them in acetate-water for one day. Rinse the lime deposit under
flowing water by using a soft brush. Lubricate all sealing rings with tap grease (silicone grease) before assembling.
Dismantling the thermostat
1) Close the main water cock
2) Remove the thermostat knop
Assembling the thermostat
1) Rinse (with opened main water cock for approx. 3 minutes)
2) Screw in the cartridge with the wrench 26, 24
3) Turn on the main water cock
Entretien: Mitigeur
Remarque d’entretien:
La durée de vie des cartouches, des douchettes et des buses de massage peut être prolongée de
manière significative par un détartrage régulier. Pour ce faire, démonter les pièces
correspondantes et les déposer dans un bain d’eau vinaigrée pendant une journée.
Enlever le calcaire à l’aide d’une brosse souple sous l’eau courante. Avant le montage,
lubrifier tous les joints avec de la graisse à robinets (graisse de silicone).
Démontage Thermostat
1) Fermer le robinet principal
2) Retirer la poignée thermostat
Montage Thermostat
1)
Rincer (avec le robinet principal ouvert, laisser couler l’eau pendant environ trois minutes)
2) Visser la cartouche avec la clé 26, 24
3) Ouvrir le robinet principal
Mettre
Onderhoud: Thermostaat
Opmerking voor het onderhoud:
De levensduur van de cartouche, de douches kan door een regelmatige ontkalking aanzienlijk
verlengd worden. Hiervoor moeten de delen in kwestie gedemonteerd worden en één dag in
azijnwater gelegd worden. Met een zachte borstel onder stromend water de kalk afspoelen.
Voor de montage alle dichtingen met kraanvet (siliconenvet) insmeren.
Demontage thermostaat
1) De hoofdwaterkraan sluiten
2) Mengerhandgreep losschroeven
Montage thermostaat
1) Spoelen (met geopende hoofdwaterkraan ongeveer gedurende 3 minuten water laten lopen)
2) De cartouche met de sleutel 26, 24 indraaien
3) De hoofdwaterkraan opendraaien
Montage du mitigeur / Montage thermostaat
Kontrolle Rückflussverhinderer / Installation of the thermostat /
1. Hauptwasserhahn abstellen.
2. Einhebelmischer abschrauben.
Gegebenfalls Verunreinigungen beseitigen.
Achtung: Zuvor Spülen (mit g ffnetem Hauptwasserhahn ca. 3 Minuten laufen lassen).
Reinigung: Rückflussverhinderer
3. Mit spitzen Gegenstand den Rückflussverhinderer eindrücken. Nach Entlastung muss er selbständig dicht abschliessen.
4. Bei defektem Rückflussverhinderer Sicherungsring mit spitzen Gegenstand raushebeln und austauschen.
5. Montage in umgekerter Reihenfolge.
eö
1. Close the main water tap.
2. Remove single lever basin mixer from the wall.
and tightly close. Remove dirt if necessary.
Attention:
Maintenance and care: Non-return valve
In case that the non-return valve is damaged, lift the security ring with a sharp
Rinse (with opened main tap for approx. 3 minutes).
3. Press in non-return valve with a sharp tool. After release it should automatically
4.
Assembly in reverse order5.
tool and exchange it.
1. Fermer le robinet principal.
2. Décrochez la mitigeur du mur.
hermétiquement Enlevez des salissures si necéssaire. .
ontage
A : ( ).
Entretien: Système anti-retour
Si le système anti-retour est endommagé, soulevez la bague de sécurité avec un outil pointu et échangez-la
ttention Rincer avec le robinet principal ouvert, laisser couler l´ eau pendant environ trois minutes
par ordre inverse.
3. Enfoncez le système anti-retour avec un objet pointu. Après décharge il devra automatiquement se fermer
4.
5. M
1. De hoofdwaterkraan sluiten.
2. Neem het eenhendel wastafelmengkraan van de wand.
Indien niet, dan het vuil verwijderen.
A : ( 3 inuten ).
Reiniging: Terugslagklep
ttentie Spoelen met geopende hoofwaterkraan ongeveer gedurende m water laten lopen
omgekeerde volgorde.
3. Me spits voorwerp de terugslagklep indrukken. Na losmaken moet deze vanzelf dicht afsluiten.
4. Bij defecte terugslagklep de veerring met spits voorwerp eruit lichten en vervangen.
5. Montage in
10.1
10.2
10.3
10.4
10.5
10.6
10.7
3) Kartusche mit Schlüssel SW 26, 24 herausdrehen.
4) Einhebelmischer- Umstellergriff aufstecken
4) Replace the thermostat knob
3) Unscrew the cartridge with the wrench 26, 24
3) Dévisser la cartouche avec la clé 26, 24
4) la poignée thermostat
3) De cartouche met de sleutel 26, 24 uitdraaien
4) De thermostaatgrill opsteken

- 14 -
Störung Ursache Abhilfe
wenig Wasserdruck
Nur Heiß- und Kaltwasser-
einstellung möglich Kalt- und Warmwasseranschluss vertauscht Anschluss korrigieren
Rückflussverhinderer verdreckt Rückflussverhinderer säubern (s. Pflege Rückflussverhinderer)
diverse Störungen anderer
Armaturen nach Neuinstallation Warmwasser wird in Kaltwasserleitung oder umgekehrt gedrückt (Querfluss), weil Rückflussverhinderer aufgrund Verschmutzung blockiert Rückflussverhinderer säubern
Pfeiffgeräusche Verlegung der Zuleitung nicht normgerecht – es bildet sich ein
Resonanzkörper Drehung der Thermostatkartusche um bis zu 180° bis ggf. die Geräusche minimiert sind
Verschmutzung Ablagerungen in der Armatur Reinigung und Entkalkung
(s. Pflege)
Nachtropfen Tropfen stoppt nach einiger Zeit und ergibt weniger als 2 Liter- Brausen laufen
leer (zum Ausliterm Eimer unterstellen) völlig normal- um das Leerlaufen zu beschleunigen, bitte Brause schräg stellen
Nachtropfen stoppt auch nach langer Zeit nicht und ergibt mehr als 2 Liter
Wasser: Schmutz oder Kalk auf Dichtungen und Dichtscheiben von Umstell -
oder Absperrventilen
Reinigung von 2-Wege-Umsteller
– sonst: Austausch
Griff locker Griff (Pos. 1 und 9) ist nicht vollständig aufgedrückt, Madenschraube locker Griff kräftig aufdrücken, Madenschraube anziehen
Fault Cause Remedy
Water pressure too low
Non-return valve is dirty Clean the non-return valve (see maintenance
of the non-return valve)
Only hot and cold water setting Cold and hot water connections reversed Correct connection
possible
Diverse malfunctioning of other Hot water is being fed into the cold water pipe or vice Clean the non-return valve
taps after a new installation versa (crossflow) because the non-return valve is (see maintenance of the non-return valve)
blocked by dirt
Dripping after turn-off Dripping stops after some time and quantity is less Completely normal – Please tilt shower head to shorten
than 2 litres – shower head runs empty (measure with the emptying time
bucket placed underneath to catch drops)
Dripping does not stop even after a long time and the 1. Clean 2-way diverter and/or shut-off valve
quantity is more than 2 litres: dirt or scale on the seals and (see maintenance of the 2-way diverter) – or replace if
sealing rings of the diverter valves or shut-off valves necessary
Whistling noises Routing of the supply pipe does not conform to installation 1. Turn the thermostat cartridge by up to 180°
standard - resulting in a resonating configuration to minimise the noises
Dirt deposits in the mixer valve Clean and descale (see maintenance of the
thermostat cartridge and maintenance of the
2-way diverter)
Loose handle Grip is not completely pressed in Press in the handle firmly
Attachment damaged
Exchange attachment
– sonst: Austausch
D
GB

- 15 -
Problème Cause Solution
La pression d'eau est faible. Le clapet de retenue est sale. Nettoyer le clapet de retenue (voir Entretien du
clapet de retenue).
Il est seulement possible de régler Les positions d'eau chaude et d'eau froide Corriger le branchement.
l'eau chaude et froide. sont inversées.
Il y a des problèmes sur d'autres L'eau chaude est pressée dans la conduite d'eau froide Nettoyer le clapet de retenue (voir
robinets depuis l'installation ou inversement (flux croisé), care le clapet de retenue Entretien du clapet de retenue).
est bloqué par de la saleté
Cela goutte. Cela ne goutte plus après un certain temps et moins Tout à fait normal. Pour accélérer les temps vides,
de 2 litres ont coulés, les pommeaux tournent à vide incliner les pommeaux.
(placer un seau en dessous pour purger).
Cela goutte toujours après une longue durée et 1. nettoyage de l'inverseur à 2 voies ou de la vanne
plus de 2 litres on coulés : saleté ou calcaire sur les joints de fermeture (voir Entretien de l'inverseur à 2 voies)
en provenance des vannes de l'inverseur ou de fermeture. - ou bien échange.
Il y a des sifflements. La position de l'arrivée d'eau n'est pas aux 1. Tourner la cartouche du mitigeur jusqu'à
normes, un corps de résonance se forme. 180° jusqu'à ce que les bruits soient réduits.
Il y a des dépôts et des salissures sur le Nettoyage et élimination du calcaire (voir
robinet. Entretien de la cartouche du mitigeur et
Entretien de l'inverseur à 2 voies).
Poignée desserrée La poignée n’a pas été entièrement enfoncée Appuyer fortement sur la poignée
Entraîneur endommagé Changer l’entraîneur
Storing Oorzaak Oplossing
Weinig waterdruk Terugslagklep vervuild Terugslagkleppen reinigen (zie onderhoud
terugslagkleppen)
Alleen warm- en Koud en warmwateraansluiting verwisseld Aansluiting corrigeren
koudwaterinstelling mogelijk
Diverse storingen van andere Warmwater wordt in de koudwaterleiding of omgekeerd Terugslagklep reinigen (zie onderhoud
armaturen na nieuwe installatie gedrukt (dwarsstroom) omdat de terugslagklep terugslagkleppen)
door vervuiling blijft hangen.
Nadruppelen Nadruppelen stopt na enige tijd en geeft minder dan Dit is normaal. Om het leeglopen te versnellen kunt U
2 liter water - douchekoppen lopen leeg. (voor het de douchekop iets schuin plaatsen.
opvangen eventueel een emmer eronder plaatsen)
Nadruppelen stopt ook na langere tijd niet en geeft nog 1. Reiniging van 2-weg-omstelling resp.stopkraan
meer als 2 liter water: Vuil of kalk op afdichtingen of (zie onderhoud 2-weg-omstelling)
dichtringen van de omstel of stopkraan. - anders omruilen
Fluitend geluid Toevoerleiding niet volgens de norm gelegd - 1. Draaien van de thermostaatkartouche van / tot
er ontstaat een leidingruis 180° tot ev. het geruis vrijwel weg is.
Vervuiling restanten in de armatuur Reiniging en ontkalken (zie onderhoud
thermostaatkartouche en onderhoud 2-weg-omstelling)
Greep losjes Greep en is niet volledig erop gedrukt Greep krachtig aandrukken
F
NL

Kontrollbeleg
Control Receipt
Justificatif de contrôle
Controle-attest
Dieses Produkt wurde auf Vollständigkeit kontrolliert
und qualitätsgeprüft durch unsere Prüfstelle.
This product has been inspected for completeness and has had
a quality check carried out by our inspection department.
Ce produit a été contrôlé au niveau de son intégrité
et de sa qualité par notre centre d’essais.
Dit product werd op volledigheid en kwaliteit door onze
controledienst getest.
Prüfnummer / Inspection number / Numéro d’essai / Controlenummer
____________________________________________________________
Sollte trotz unserer Kontrollen ein berechtigter Anlass zur Reklamation bestehen (vgl. Hinweise im Garantie-Pass),
senden Sie bitte den Kontrollbeleg mit Ersatzteilbestellung und Kaufbeleg mit ausgefüllter Bestellung an:
If a justified reason for a complaint exists despite our checks (cf. notes in warranty pass)
please forward the control receipt together with the completed order to:
Si vous avez un motif justifié de réclamation malgré nos contrôles (voir indications figurant dans le passeport de
garantie), vous voudrez bien remettre le justificatif de contrôle avec la commande remplie à l’adresse suivante:
Indien ondanks onze controles een gerechtvaardigde aanleiding tot reclamatie bestaat (conf. de richtlijnen
in de garantiepas) dient u het controle-attest met een ingevuld bestelformulier te sturen naar:
Duschservice
Zum Hohlen Morgen 22
59939 Olsberg
Deutschland / Germany / Allemagne / Duitsland
Ersatzteilbestellung/ Telefax 0049 29 62 / 9 72 42 60
Allgemeine technische Probleme: Telefon [phone] / 9 72 40
E-mail: [email protected]
- 16 -
D9638
475-1
