SCHUNK OSE 22 Setup guide

Urheberrecht
Diese Anleitung bleibt urheberrechtlich Eigentum der SCHUNK GmbH & Co.
KG. Sie wird nur unseren Kunden und den Betreibern unserer Produkte mit-
geliefert und ist Bestandteil des Produktes. Ohne unsere ausdrückliche Ge-
nehmigung dürfen diese Unterlagen weder vervielfältigt noch dritten Perso-
nen, insbesondere Wettbewerbsfirmen, zugänglich gemacht werden.
Technische Änderungen
Änderungen im Sinne technischer Verbesserungen sind uns vorbehalten.
Dokumentennummer: 1005279
Auflage: 01.00|23.01.2017|de - en
© SCHUNK GmbH & Co. KG
Alle Rechte vorbehalten
1Verwendungszweck
Wenn Stoßdämpfer hörbar schlagen, keine Dämpfwirkung mehr vorhanden
ist oder die Schwenkbewegung nicht mehr vollständig ausgeführt wird,
müssen Stoßdämpfer gewechselt werden. Vor einem Komplettausfall kann
es vorkommen, dass die Stoßdämpfer nur sporadisch die Dämpfwirkung
verlieren. Stoßdämpfer/Dämpfungsbolzen müssen nach der angegebenen
Zyklenanzahl gewechselt werden.
2Lieferumfang
Das Ersatzteilpaket beinhaltet die beiden Stoßdämpfer sowie alle notwendi-
gen Kleinteile die für eine Reparatur notwendig sind.
3Mitgeltende Unterlagen
• Katalogdatenblatt des Produkts *
• Montage- und Betriebsanleitung des Produkts *
Die mit Stern (*) gekennzeichneten Unterlagen können unter
www.de.schunk.com heruntergeladen werden.
4Hinweise auf besondere Gefahren
WARNUNG
Verletzungsgefahr durch unerwartete Bewegungen!
Ist die Energieversorgung eingeschaltet oder noch Restenergie im System
vorhanden, können sich Bauteile unerwartet bewegen und schwere Verlet-
zungen verursachen.
• Energieversorgung abschalten und gegen Wiedereinschalten sichern.
• Sicherstellen, dass im System keine Restenergie mehr vorhanden ist.
5Werkzeuge/Hilfsmittel
• Innensechskantschlüssel
• Sicherungsringzange
6Empfohlene Schmierstoffe
nicht erforderlich
7Anzugsdrehmoment
Pos. Bezeichnung OSE
22 34 40 45 57
61 Schraube [Nm] 5.3 11 6.1 11 18
8Schraubensicherung
Wenn nicht anders angegeben, Schrauben mit Loctite 243 oder einem gleich-
wertigen Klebstoff sichern.

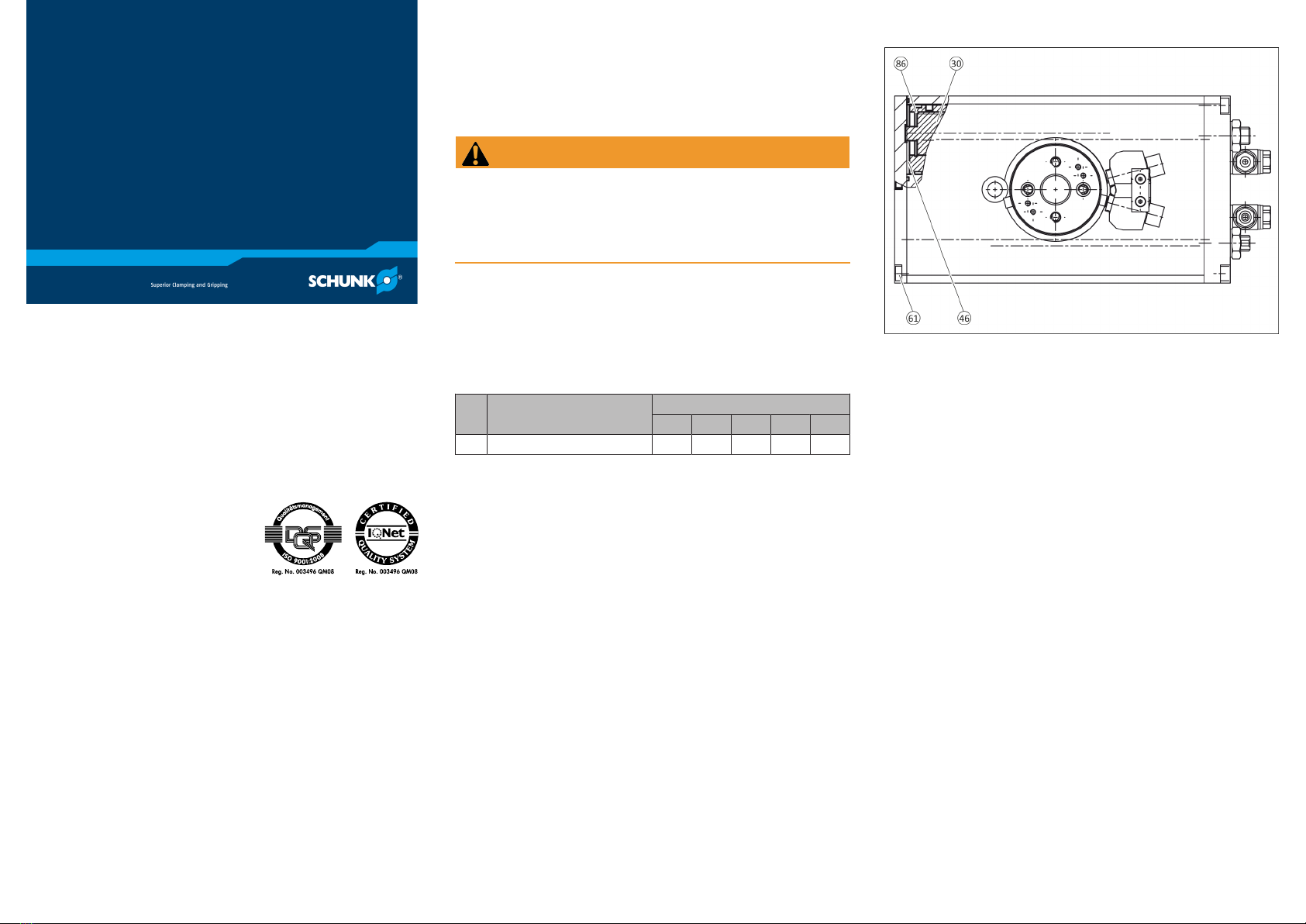

9Stoßdämpfer wechseln
Auseinanderbauen
ØAlle Druckluftleitungen entfernen.
ØGreifer von der Maschine/Anlage demontieren.
ØSchrauben (61) entfernen und Deckel (3) abnehmen.
ØSicherungsring (86) entfernen.
ØStoßdämpfer (30) mit O-Ringen (46) aus dem Gehäuse nehmen.
Zusammenbauen
Beim Zusammenbau die Teile aus dem Ersatzteilpaket verwenden.
ØGegebenenfalls Dichtungen wechseln.
ØStoßdämpfer (30) mit O-Ringen (46) in das Gehäuse stecken und mit Si-
cherungsring (86) sichern.
ØDeckel (3) mit den Schrauben (61) befestigen.
ØGreifer an die Maschine/Anlage montieren.
ØAlle Druckluftleitungen befestigen.
OSE22-57
Ersatzteilpaket Stoßdämpfer
Reparaturanleitung
SCHUNK GmbH & Co. KG | Spann- und Greiftechnik
D-74348 Lauffen/Neckar | Bahnhofstr. 106 – 134
Tel. [phone] | Fax [phone]
[email protected] | www.schunk.com

Copyright
This manual remains the copyrighted property of SCHUNK GmbH & Co. KG. It
is solely supplied to our customers and operators of our products and forms
part of the product. This documentation may not be duplicated or made ac-
cessible to third parties, in particular competitive companies, without our
prior permission.
Technical changes
We reserve the right to make alterations for the purpose of technical im-
provement.
Document number:1005279
Edition:01.00|23/01/2017|de - en
© SCHUNK GmbH & Co. KG
All rights reserved.
1Intended use
If the impacts of the shock absorbers are audible, if there is no more ab-
sorption or if the swivelling movement is no longer executed fully, the
shock absorbers need to be changed. Shock absorbers may start losing
their absorption sporadically before complete failure occurs. Shock ab-
sorbers/absorption bolts must be changed after the cycle count indicated.
2Scope of Delivery
The spare parts packet includes both shock absorbers as well as all small com-
ponents needed for repair work.
3Applicable documents
• Catalog data sheet of the product *
• Assembly and operating manual of the product *
The documents marked with an asterisk (*) can be downloaded on our
homepage www.schunk.com.
4Notes on particular risks
WARNING
Risk of injury due to sudden movements!
If the energy supply is switched on or if residual energy is still present in the
system, this can cause components to move unexpectedly, which may res-
ult in serious injuries.
• Switch off energy supply and secure against re-connection.
• Ensure that no residual energy remains in the system.
5Tools/auxiliary tools
• Hexagon socket wrench
• Safety ring pliers
6Recommended lubricants
not required
7Tightening torque
Item Designation OSE
22 34 40 45 57
61 Screw [Nm] 5.3 11 6.1 11 18
8Threadlocker
If not stated otherwise, screws can be secured using Loctite 243 or a similar
adhesive.
9Replace shock absorber
Dismantling
ØRemove all compressed air lines.
ØDisassemble gripper from the machine/automated system.
ØRemove screws (61) and take off cover (3).
ØRemove the safety ring (86).
ØTake shock absorber (30) with O-rings (46) out of the housing.
Assembly
When assembling, use the parts from the spare part package.
ØIf necessary, replace seals.
ØInsert the shock absorbers (30) with O-rings (46) into the housing and se-
cure with the safety ring (86).
ØFasten the cover (3) with the screws (61).
ØAssemble gripper on the machine/automated system.
ØSecure all compressed air lines.
OSE22-57
Shock absorber spare parts package
Repair Instructions
