schwa-medico AS SUPER 4 digital User manual

AS SUPER 4 digital
ELEKTRISCHER NADELSTIMULATOR
ELECTRIC NEEDLE STIMULATOR
Gebrauchsanweisung/Instruction Manual Art.-Nr. 101477-V03
DE / EN

2
schwa-medico Gebrauchsanweisung - AS SUPER 4 digital
Inhalt
Allgemein 3
Zweckbestimmung 3
Allgemeine Sicherheitshinweise 3
Medizinische Sicherheitshinweise 5
Kontraindikationen 5
Strombedingte Nebenwirkungen 5
Lieferumfang 6
Gerätebeschreibung 6
Geräteansichten 7
Erste Inbetriebnahme 8
Lesen der Gebrauchsanweisung 8
Batterie- und Netzbetrieb 8
Netzbetrieb 8
Batteriebetrieb 8
Batterierücknahme
und Entsorgung 8
Störungen 9
Signalton 9
Anwendung 10
Nadeln setzen und anschließen 10
Programmwahl 10
Arbeiten mit zwei Programmen 10
Intensität regeln 11
Beenden der Therapie 12
Pause oder Abbruch
des Programms 12
Tastensperre 12
Veränderbare Programme 13
Werkseinstellungen 14
Beschreibung der Programme 14
Technische Informationen 15
Technische Daten 15
Erklärung der Bildzeichen 15
Garantie 16
Pflege und Reinigung 17
Klassifizierung 17
Sicherheitstechnische Kontrollen 17
Überblick Programmparameter 18

3
Deutsch
Sehr geehrter Anwender,
wir freuen uns, dass Sie sich für ein medizinisches Qualitätsprodukt aus unserem
Hause entschieden haben und möchten uns für das entgegen gebrachte Ver-
trauen bedanken.
Die elektrische Nadelstimulation ist eine anerkannte Weiterentwicklung der tradi-
tionellen chinesischen Akupunktur und wird bereits seit vielen Jahren erfolgreich
angewendet.
Das neu entwickelte und handliche AS SUPER 4 digital vereint hohe Qualität und
technische Innovation, gepaart mit hoher Bedienfreundlichkeit und verlässlichen
Sicherheitsstandards – zum Wohle Ihrer Patienten. Um eine größere Anwendungs-
breite zu erzielen und damit die Therapiemöglichkeiten zu erweitern, besitzt das
AS Super 4 digital sieben frei einstellbare Programme. Durch die freie Auswahl
von Frequenz, Impulsbreite, Intensität und Therapiezeit ergeben sich nahezu
unbegrenzte Möglichkeiten, die auch neue Anwendungen und zukünftige Thera-
pieformen unterstützen werden.
Damit Sie die von Ihnen gewünschten Erfolge erzielen, bitten wir Sie, die nachste-
henden Hinweise zum Gebrauch sorgfältig zu lesen und zu beachten.
Allgemein
Zweckbestimmung
Das AS SUPER 4 digital ist für die elektrische Nadelstimulation am Menschen
bestimmt. Verwenden Sie dieses Gerät für keine anderen Zwecke.
Allgemeine Sicherheitshinweise
»Das Gerät ist nur für den therapeutisch-medizinischen Gebrauch bestimmt und
sollte entsprechend nur durch Fachpersonal bedient werden.
»Beenden Sie die Behandlung bitte immer durch Drücken der P-Taste. Hierdurch
wird die Intensität sofort auf 0 mA zurückgesetzt. Nehmen Sie nach der Behand-
lung bitte die Klemmen ab und entfernen Sie die Nadeln (Elektroden) vom Pati-
enten.
»Das AS SUPER 4 digital darf nur mit Originalzubehör betrieben werden, um Stö-
rungen oder Verletzungen vorzubeugen (bei Fragen wenden Sie sich bitte an
Ihren Fachhändler oder unsere Service-Abteilung).

4
schwa-medico Gebrauchsanweisung - AS SUPER 4 digital
»Vermeiden Sie Beschädigungen am Gerät und allen Zubehörteilen. Lassen Sie
das Gerät nicht fallen.
»Schützen Sie das Gerät unbedingt vor Nässe und Feuchtigkeit. Sollte trotzdem
Flüssigkeit in das Gerät eindringen, trennen Sie es sofort vom Stromnetz bzw.
entfernen Sie die Batterien umgehend. Das Gerät bitte nur bei Temperaturen
zwischen 1°C und 40°C sowie einer maximalen Luftfeuchtigkeit von 95% ver-
wenden. Zu Ihrer Sicherheit muss das Gerät vor erneuter Anwendung einer tech-
nischen Kontrolle unterzogen werden.
»Benutzen Sie das Gerät nie, wenn es fehlerhaft arbeitet oder beschädigt worden
ist.
»Lagern Sie das Gerät in der Originalverpackung, um es vor Beschädigung und
Verunreinigung zu schützen. Achten Sie bitte auch darauf, dass diese Gebrauchs-
anweisung stets bei dem Gerät verbleibt, um jederzeit eine sachgerechte Anwen-
dung durch dritte Personen sicher zu stellen.
»Das Gerät bitte für Kinder unzugänglich aufbewahren.
»Das Gerät darf nicht während des Bedienens von Maschinen und während Tätig-
keiten, die eine erhöhte Aufmerksamkeit verlangen, angewendet werden. Dies
gilt insbesondere im Straßenverkehr.
»Das Gerät sollte nicht in der unmittelbaren Nähe von starken elektrischen Strah-
lungsquellen, wie zum Beispiel Radiosendern, Mobiltelefonen, Mikrowellen
oder starken Elektromagneten betrieben werden, da sonst die Funktion beein-
trächtigt werden kann.
»Treten wider Erwarten Fehlfunktionen oder Störungen auf, setzen Sie sich bitte
mit unseren Servicetechnikern in Verbindung. Service und Reparaturen dürfen
nur von autorisierten Fachleuten ausgeführt werden, um die Sicherheit und
Garantie zu erhalten (die Adressen finden Sie im Anhang).
»Bei gewerblicher Nutzung in Deutschland sind, laut Medizingeräteverordnung,
im Abstand von 24 Monaten, sicherheitstechnische Kontrollen für das AS SUPER
4 digital durchzuführen. Bitte beachten Sie die jeweils geltenden gesetzlichen
Bestimmungen.
»Bei Zweckentfremdung erlischt jeglicher Garantie- und Gewährleistungsan-
spruch.

5
Deutsch
Medizinische Sicherheitshinweise
»Es darf nur jeweils ein Patient am AS SUPER 4 digital angeschlossen werden.
»Bitte beachten Sie alle Vorsichtsmaßnahmen und Kontraindikationen, die auch
sonst bei Anwendung der Akupunktur Geltung haben.
»Die Behandlung von Kindern oder Patienten mit besonderen Risikofaktoren
sollte stets unter Aufsicht erfolgen.
»Vermeiden Sie eine Elektrodenanlage, bei der der Stromfluss die Herzregion
kreuzt.
»Verwenden Sie keine Elektroden, die kleiner als 2 cm2sind.
Kontraindikationen
»Anwender/-innen mit elektronischen Implantaten wie z.B. Herzschrittmacher
oder Pumpen
»Anwender /-innen mit Herzrhythmusstörungen
»Anwenderinnen in der Schwangerschaft außer zur Linderung des Gebär-
schmerzes
»Anwender /-innen mit Anfallsleiden
»Anwender/-innen mit Hauterkrankungen im Anwendungsbereich der Elektro-
den
»Anwender/-innen mit malignen (bösartigen) Erkrankungen im Anwendungs-
bereich
Strombedingte Nebenwirkungen
»Schmerzverstärkung: Bei zu starker und ausgedehnter Anwendung kann eine
Verstärkung der Schmerzen eintreten. Um eine Schmerzverstärkung zu vermei-
den, sollte vor allem in den ersten Behandlungen mit eher schwacher Strom-
stärke und nicht über 30 Minuten oder ggf. weniger behandelt werden.
»Hautunverträglichkeiten: Das AS SUPER 4 digital ist mit einer Hautschutzschal-
tung (AKS) ausgerüstet. Trotzdem können Hautunverträglichkeiten als Reak-
tion auf die Elektroden oder die Stromimpulse selbst auftreten. Im Falle von z.
B. anhaltenden Rötungen, Brennen, Jucken oder Hautbläschen im Bereich der
Elektrodenanlage im Anschluss an eine Stimulation darf die Behandlung nicht
fortgesetzt werden. Eine leichte, nicht anhaltende Hautrötung im Anschluss an
die Stimulation im Bereich der Elektroden ist normal, da die Durchblutung durch
die Stimulation verbessert wird.

6
schwa-medico Gebrauchsanweisung - AS SUPER 4 digital
Lieferumfang
Bitte überprüfen Sie zunächst das Gerät auf Vollständigkeit:
Artikel Anzahl
AS SUPER 4 digital Art.-Nr. 200510 1
Netzgerät (für Medizingeräte zugelassen) 1
Batterien (AAA) 4
Anschlusskabel mit Klemmen 4
Gebrauchsanweisung Art.-Nr. 101477 1
Sollten Sie beim ersten Auspacken einen Transportschaden bemerken, setzen Sie
sich bitte sofort mit Ihrem Händler in Verbindung. Bitte entsorgen Sie nicht mehr
benötigtes Verpackungsmaterial ordnungsgemäß.
WARNUNG Achten Sie darauf, dass Verpackungsfolien nicht in die Hände von
Kindern gelangen. Es besteht Erstickungsgefahr!
Gerätebeschreibung
Das AS SUPER 4 digital ist ein 4-Kanal-Nadelstimulator und dient der elektrischen
Nadelstimulation. Das Gerät kann über das mitgelieferte Netzteil für Medizinge-
räte an jede Steckdose angeschlossen oder auch mit handelsüblichen Batterien (4
x 1,5V AAA) bzw. den entsprechenden Akkus betrieben werden.
Vier Kanäle und 37 Programme erlauben eine gleichzeitige Therapie mit bis zu
acht Akupunkturnadeln, wobei jeder Kanal einzeln in der Stromstärke regelbar ist.
Die vier Kanäle sind paarweise zusammengefasst (1+2, 3+4) und können dadurch
mit zwei unterschiedlichen Therapie-Programmen zur gleichen Zeit betrieben
werden. Die Intensität (Stromstärke) ist für jeden Kanal (Nadelpaar) individuell
regelbar.
Die 37 Einzelprogramme sind in neun Gruppen (1 bis 9) mit verschiedenen Unter-
programmen (z.B. 1.2 oder 9.6) unterteilt. Die Einstellungen und Anwendungen
der einzelnen Programme werden im Kapitel Beschreibung der Programme (Seite
13) für jedes Programm gesondert erläutert.
Alle Programme haben voreingestellte Frequenzen, Impulsbreiten und Zeiteinstel-
lungen. Jeder Neustart bzw. Programmwechsel beginnt mit der geringsten Inten-
sität von 0,1 mA und kann über die Pfeiltasten ( ) für jeden Kanal individuell bis
auf 20 mA gesteigert werden.
Das AS SUPER 4 digital besitzt frei veränderbare Programme. Dies sind die Pro-
gramme der Programmgruppe 1 und 3. Bei diesen Programmen sind sowohl Fre-

7
Deutsch
quenz und Impulsbreite als auch Zeitdauer frei wählbar. Bitte beachten Sie, dass
die veränderten Einstellungen gespeichert werden und somit für nachfolgende
Anwendungen weiter zur Verfügung stehen!
Wünschen Sie die ursprüngliche Werkseinstellung (Voreinstellung wie beschrie-
ben), halten Sie den Ein-/Aus-Taster für 4 Sekunden gedrückt, bis ein Signal ertönt.
Bitte überprüfen Sie vor jeder Behandlung noch einmal alle Einstellungen.
Alle 37 Programme sind mit der von uns entwickelten AKS-Sicherheitsschaltung
(Ausgangskurzschlussschaltung) zum Schutz vor Hautreizungen ausgestattet. Das
AS SUPER 4 digital ist mit einem akustischen Signalgeber ausgestattet.

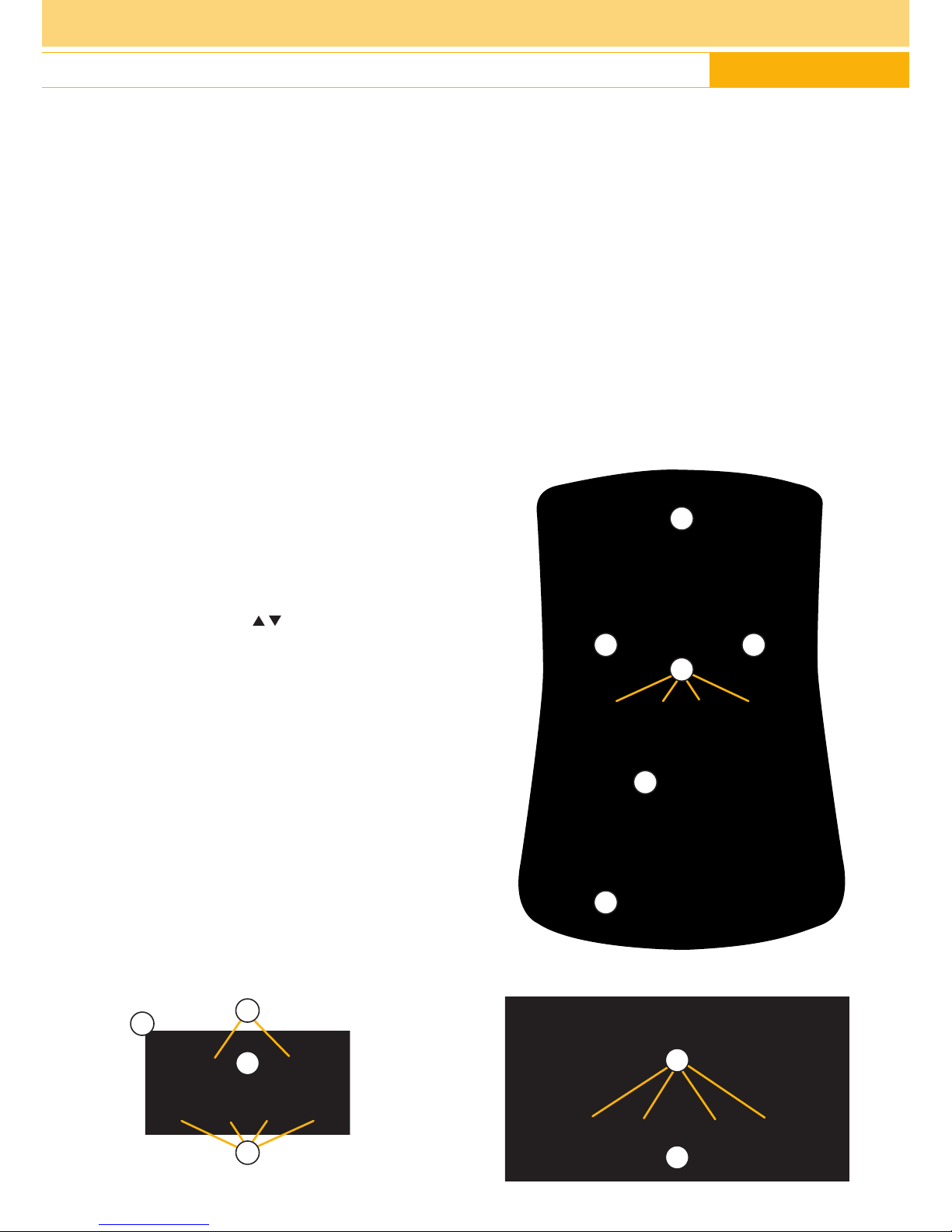

Geräteansichten
1. Anzeige (Display)
2. P-Taste für Gruppenwahl
3. E-Taste für Programmwahl
4. Pfeiltasten ( ) für die
Kanäle 1 bis 4 für Intensität
5. Ein-/Aus-Taster
6. Batterieschacht
7. Anschlussbuchsen für Kabel
mit Klemmen für die
Kanäle 1 bis 4
8. Anschlussbuchse für Netzteil
Anzeige/Display:
9. Batterieanzeige
10. Programmnummer
11. Programmlaufzeit
12. Intensität Kanäle 1 bis 4
6
5
32
1
4
8
7
10
9
12
11

8
schwa-medico Gebrauchsanweisung - AS SUPER 4 digital
Erste Inbetriebnahme
Lesen der Gebrauchsanweisung
Bitte lesen Sie diese Gebrauchsanweisung sorgfältig vor der ersten Inbetrieb-
nahme durch und beachten Sie insbesondere alle Sicherheitshinweise und Vor-
sichtsmaßnahmen.
Batterie- und Netzbetrieb
Das AS SUPER 4 digital arbeitet wahlweise mit Batterien, Akkus oder im Netzbetrieb.
Netzbetrieb
Verbinden Sie das mitgelieferte Netzteil mit der Steckdose
und schließen Sie nun den Stecker an die dafür vorgese-
hene Buchse an (DC in 9V; siehe Zeichnung).
Ist das AS SUPER 4 digital am Netzteil angeschlossen, erfolgt die Stromzufuhr nur
über das Netzteil (Batteriesymbol zeigt drei schwarze Balken). Eventuell einge-
legte Akkus werden nicht aufgeladen.
Batteriebetrieb
Für den Batteriebetrieb önen Sie bitte das Batteriefach durch Drücken der Verrie-
gelung und Herausschieben der Abdeckung und legen die mitgelieferten Batte-
rien (Akkus) entsprechend den Markierungen ein (Polarität beachten!). Schließen
Sie nun das Batteriefach wieder.
Der Zustand der Batterien wird während der Betriebszeit permanent angezeigt:
Drei schwarze Balken bedeutet volle Batterien, kein Balken signalisiert den
notwendigen Batterie- bzw. Akkuwechsel.
Wird das Gerät über längere Zeit nicht betrieben, so entnehmen Sie bitte die Bat-
terien bzw. die Akkus.
Bitte schützen Sie aktiv Ihre Umwelt und Gesundheit und werfen Sie daher keine
Batterien oder Akkus in den Hausmüll, sondern entsorgen Sie diese über spezielle
Sammelbehälter oder im Fachhandel.
Batterierücknahme und Entsorgung
Im Zusammenhang mit dem Vertrieb von Produkten, welche Batterien, zu denen
auch Akkumulatoren gehören, enthalten, sind wir gesetzlich verpflichtet, Sie
gemäß §18 Abs.1 des Batteriegesetzes (BattG) auf Folgendes hinzuweisen:
Durch das Mülltonnensymbol ( ) werden schadstohaltige Batterien gekenn-

9
Deutsch
zeichnet sowie der Umstand, dass Batterien nicht über den Hausmüll, sondern
fachgerecht entsorgt werden müssen. Unter dem Mülltonnensymbol ist die che-
mische Bezeichnung des Schadstoes angegeben. Sie sind zur Rückgabe von Alt-
batterien gesetzlich verpflichtet.
Sie können Altbatterien an einer kommunalen Sammelstelle oder im Handel
vor Ort abgeben. Auch wir sind als Vertreiber von Batterien zur Rücknahme von
Altbatterien verpflichtet, wobei sich unsere Rücknahmeverpflichtung auf Altbat-
terien der Art beschränkt, die wir als Neubatterien in unserem Sortiment führen
oder geführt haben.
Altbatterien vorgenannter Art können Sie daher entweder ausreichend frankiert
an uns zurücksenden oder sie direkt an unserem Versandlager. Mit welchen Sym-
bolen schadstohaltige Batterien gekennzeichnet sind, entnehmen Sie bitte der
folgenden Abbildung:
Batterie enthält mehr als 0,002 Masseprozent Cadmium
Batterie enthält mehr als 0,0005 Masseprozent Quecksilber
Batterie enthält mehr als 0,004 Masseprozent Blei
Störungen
Treten Störungen auf, unterbrechen Sie bitte die Behandlung und setzen Sie sich
mit unserem Service-Team in Verbindung (die Adressen finden Sie im Anhang).
Ausnahme: Wenn sich die Intensität nicht höher als 4,0 mA einregeln lässt, ist
der Stromkreis (Gerät-Patient-Gerät) nicht geschlossen und die Intensität wird zur
Sicherheit auf 0,0 mA zurückgesetzt. Überprüfen Sie in diesem Fall bitte alle Kabel,
Nadeln, Klemmen, Stecker sowie die Ausgangsbuchse des gewählten Kanals und
starten Sie anschließend erneut die Behandlung.
Signalton
Das AS SUPER 4 digital ist mit einem akustischen Signal-
geber ausgestattet, der bei jedem Wechsel der Einstel-
lungen, dem Ein- oder Ausschalten und zum Ende des
Behandlungsintervalls ertönt.
Möchten Sie den Signalton abstellen, halten Sie bitte gleichzeitig die Pfeiltas-
ten 1 und 3 gedrückt, bis das links zu sehende Bild in der Anzeige erscheint;
jetzt kann über die E-Taste der Signalton ein- bzw. ausgeschaltet werden (on/o).

10
schwa-medico Gebrauchsanweisung - AS SUPER 4 digital
Anwendung
Nadeln setzen und anschließen
Zur Behandlung werden die Akupunkturnadeln auf die ausgewählten Punkte
gesetzt und mit Hilfe der Krokodilklemmen verbunden. Schließen Sie erst dann
das Kabel am AS SUPER 4 digital an (Kanal 1-4). Achten Sie bitte darauf, die Klem-
men möglichst in der unteren Hälfte der Nadeln anzubringen, ohne jedoch die
Haut direkt zu berühren!
Programmwahl
Schalten Sie das AS SUPER 4 digital über den Ein-/Aus-
Taster ein und wählen Sie das gewünschte Programm aus.
Hierzu drücken Sie die P-Taste für die Vorauswahl der Pro-
grammgruppe (1.0 bis 9.0) und betätigen nach erfolgter
Gruppenwahl die E-Taste für die Auswahl des gewünschten Unterprogramms.
Beispiel: Sie möchten das Programm 2.2 (Han 3) benutzen. Schalten Sie das
Gerät ein und betätigen Sie so oft die P-Taste, bis auf dem Display (Anzeige) links
oben die Einstellung 2.0 angezeigt wird; jetzt haben Sie die Gruppe ausgewählt!
Drücken Sie jetzt bitte so oft die E-Taste bis die Einstellung 2.2 angezeigt wird;
damit haben Sie erfolgreich das gewünschte Programm 2.2 (Han 3) angewählt
und können durch Regulierung der Intensität (Pfeiltaste 1 ) die Behandlung (für
Kanal 1) starten.
Sollten Sie versehentlich über die gewünschte Einstellung hinaus gelangt sein, so
drücken Sie bitte die entsprechende Taste (Pfür Gruppenwahl, Efür Unterpro-
gramme) erneut, bis das richtige Programm wieder auf dem Display erscheint.
Arbeiten mit zwei Programmen
Das angewählte Therapieprogramm belegt grundsätzlich
alle vier Kanäle mit den eingestellten Parametern.
Um ein therapeutisches Arbeiten zeitgleich mit unter-
schiedlichen Anforderungen zu ermöglichen, können die
Kanäle elektronisch in zwei Paare (1+2 bzw. 3+4) getrennt
und unterschiedliche Programme für diese Paare ausge-
wählt werden.
Um mit zwei Programmen zu arbeiten, halten Sie die
P-Taste vier Sekunden gedrückt. Es ertönt ein akustisches

11
Deutsch
Signal. Im Display erscheint eine zweite Programmanzeige. Beide Programmanzei-
gen blinken. Über die Pfeiltasten kann man nun unterschiedliche Programme für
beide Programmpaare auswählen; (1+3 jeweils für die Programmgruppe und 2+4
entsprechend für die Unterprogramme). Während der Programmwahl blinken im
Display zusätzlich die Frequenzen und Impulsbreiten der jeweils angewählten Pro-
gramme. Werden keine weiteren Änderungen eingegeben, setzt sich das Gerät
nach vier Sekunden automatisch in Betriebsbereitschaft und es ertönt nochmals
ein Signal. Die Therapie beginnt durch das Regeln der Intensität für jeden einzel-
nen Kanal mit Hilfe der Pfeiltasten.
Beispiel: Paralleles Arbeiten mit zwei Programmen
Nach dem Setzen der Nadeln und dem Anschluss an das AS SUPER 4 digital wählen
Sie das gewünschte Programm, zum Beispiel 1.0 Standardprogramm Niederfre-
quenz, über die P- und E-Tasten an. Möchten Sie auf den Kanälen 3 und 4 mit einem
weiteren Therapieprogramm arbeiten, so halten Sie die P-Taste für vier Sekunden
gedrückt bis ein Signal ertönt und beide Programmpaare blinken. Jetzt kann für
die Kanäle 3 und 4 über die Pfeiltaste 3 ( ) die Gruppe und über die Pfeiltaste
4 ( ) das Programm eingestellt werden, zum Beispiel Programm 1.3 Schonende
Hochfrequenz. Nach vier Sekunden ertönt erneut das Signal und bestätigt die vor-
genommene Einstellung. Jetzt kann die Therapie durch Regeln der Intensität an
den Pfeiltasten 1-4 ( ) für jeden einzelnen Kanal gestartet werden.
Intensität regeln
Nach dem Setzen der Akupunkturnadeln und der Pro-
grammwahl kontrollieren Sie bitte noch einmal die
gewünschte Programmeinstellung. Nun wird, in Abstim-
mung mit dem Patienten, die erforderliche Intensität
(Stromstärke) über die Pfeiltasten ( ) für jeden Kanal eingestellt. Das Regeln der
Intensität erfolgt stufenweise von 0,1 mA bis zum Höchstwert von 20 mA; dies
geschieht in kleinen Schritten von je 0,1 mA, um Reizungen oder Stressreaktionen
vorzubeugen.
Zum schnellen Hochregeln der Intensität halten Sie die Pfeiltaste ( ) gedrückt,
bis die gewünschte Einstellung erreicht ist.
Mit dem Einstellen der Intensität beginnt das Therapieprogramm zu laufen und
die Therapiezeit zählt im Display rückwärts bis auf Null. Gleichzeitig wird das
Uhrensymbol sichtbar und für jeden gestarteten Kanal blinkt die entsprechende
Kanalkennung oberhalb der eingestellten Intensität.

12
schwa-medico Gebrauchsanweisung - AS SUPER 4 digital
Sollte sich die Intensität nicht höher als 4,0 mA einregeln lassen, so ist der Strom-
kreis (Gerät-Patient-Gerät) nicht geschlossen und die Intensität wird zur Sicherheit
auf 0,0 mA zurückgesetzt. Überprüfen Sie in diesem Fall bitte alle Kabel, Klemmen,
Stecker sowie die Ausgangsbuchse des gewählten Kanals und starten Sie anschlie-
ßend erneut die Behandlung.
Bitte achten Sie darauf, dass der Patient sich jederzeit wohlfühlt!
Beenden der Therapie
Nach Ablauf der Therapiezeit ertönt ein akustisches Signal und das Gerät setzt die
Intensität auf 0,0 mA zurück. Entfernen Sie die Krokodilklemmen. Nun können die
Nadeln entfernt und entsorgt werden.
Pause oder Abbruch des Programms
Durch Drücken der E-Taste wird das Programm angehalten
und im Display beginnt die Anzeige „Pause“ zu blinken;
durch erneutes Drücken der E-Taste wird das Programm
fortgesetzt. Dauert die Pause länger als zwei Minuten,
schaltet sich das AS SUPER 4 digital automatisch ab. Möchten Sie die Anwendung
vorzeitig beenden, drücken Sie bitte die P-Taste. Hierdurch wird das Programm
gestoppt und alle Einstellungen werden in den Startmodus (geringste Intensität;
0,0mA) zurückgesetzt. Entfernen Sie die Krokodilklemmen und entfernen Sie die
Nadeln vom Patienten.
Tastensperre
Tastensperre aktivieren:
»Geräteeinstellung vornehmen (Programm und unbedingt die Intensität einstel-
len)
»Tasten 1 + 2
gleichzeitig drücken.
Das Gerät ist verriegelt, das Schlüsselsymbol erscheint im Display.
Tastensperre deaktivieren:
»Tasten 1 + 2 erneut gleichzeitig drücken.
Das Gerät ist entriegelt. Das Schlüsselsymbol wird nicht mehr angezeigt.

13
Deutsch
Veränderbare Programme
Die Programme 1.0, 1.1, 1.2, 1.3, 3.0, 3.1 und 3.2 bieten
zusätzlich die Möglichkeit des freien Programmierens, um
auch besondere oder neue Therapien zu unterstützen.
Gruppe 1
Nachdem Sie das gewünschte Programm (z.B. 1.1) gewählt
haben, halten Sie bitte die E-Taste für vier Sekunden
gedrückt, bis ein Signal ertönt und im Display die Anzeige
SET aufblinkt. Jetzt kann über die Pfeiltasten 1 (3) ( )
die Frequenz von 1 Hz bis 120 Hz und über die Pfeiltasten
2 (4) ( ) die Impulsbreite von 50 µs bis 300 µs eingestellt
werden. Um die Therapiedauer einzustellen, drücken Sie
bitte erneut die E-Taste und ändern mit den Pfeiltasten 1 (3) ( ) die Zeit von 10
bis zu 90 Minuten. Nach vier Sekunden ertönt erneut das Signal und die Therapie
kann durch Einstellen der Intensität an den Pfeiltasten ( ) für jeden einzelnen
Kanal beginnen.
Gruppe 3
Zum Programmieren wählen Sie das Programm und halten Sie danach die
E-Taste vier Sekunden gedrückt, bis das Signal ertönt. Jetzt kann über die Pfeil-
taste 1 ( ) eine Frequenz zwischen 1 Hz und 120 Hz und über die Pfeiltaste
2 ( ) eine Impulsbreite von 50 µs bis 300 µs eingestellt werden. Um die The-
rapiedauer einzustellen, drücken Sie bitte erneut die E-Taste und stellen mit den
Pfeiltasten 1 oder 3 ( ) die Zeit von 10 bis zu 90 Minuten ein. Durch erneutes
Drücken der E-Taste gelangen Sie zu den Einstellungen für das zweite Parame-
terpaar und können jetzt über die Pfeiltaste 1 ( ) eine Frequenz von 1 Hz bis
120 Hz und über die Pfeiltaste 2 ( ) eine Impulsbreite von 50 µs bis 300 µs
wählen. Drücken Sie die E-Taste erneut, sehen Sie nochmals die Therapiedauer.
Nach vier Sekunden ertönt ein Signal und der Editiermodus wird verlassen.
Die Therapie kann durch Einstellen der Intensität an den Pfeiltasten ( )
für jeden einzelnen Kanal beginnen.
Die programmierten Einstellungen bleiben auch nach dem Ausschalten gespei-
chert und können durch das Zurücksetzen auf die Werkseinstellungen gelöscht
werden (siehe Folgeabsatz).

14
schwa-medico Gebrauchsanweisung - AS SUPER 4 digital
Werkseinstellungen
Möchten Sie die Parameter der veränderbaren Programme auf die Werkseinstel-
lungen zurücksetzen, so halten Sie die bitte den Ein- /Aus-Taster für vier Sekunden
gedrückt, bis ein Signal ertönt – jetzt befinden sich alle Programme wieder in den
Werkseinstellungen.
Beschreibung der Programme
Gruppe 1 - Standardprogramme
Diese Standardprogramme sind mit vier in der Elektroakupunktur bekannten und
bewährten Kombinationen von Parametern voreingestellt und finden daher eine
häufige und vielfältige Anwendung. Es besteht jedoch zusätzlich die Möglichkeit
der freien Programmierung und damit die individuelle Auswahl der Frequenzen,
Impulsbreiten, Therapiezeiten und Intensitäten, um auch die Funktionen für sel-
tene oder neuartige Bedürfnisse in der Therapie zu erfüllen. Lesen Sie hierzu im
Kapitel Anwendung bitte den Absatz „Veränderbare Programme“.
Bitte überprüfen Sie die eingestellten Parameter vor jeder Behandlung, um sicher
zu stellen, dass die gewünschte Einstellung vorliegt.
Gruppe 2 - Programme für Han-Stimulation (nach Prof. Han)
Diese Programme arbeiten mit sich abwechselnden Frequenzen, wobei die
niedrige Frequenz (2 Hz) mit einer großen Impulsbreite (210 µs) kombiniert
und die hohe Frequenz (100 Hz) mit einer kleineren Impulsbreite (120 µs) kombi-
niert wird.
Gruppe 3 - Veränderbare Programme für Han-Stimulation
Der Wechsel dieser Parameterpaare erfolgt jeweils nach 3 Sekunden. Die drei Pro-
gramme sind ab Werk identisch voreingestellt und können patientenspezifisch
programmiert werden (siehe veränderbare Programme).
Gruppe 4 - Frequenzmodulation
Programme mit auf- und absteigenden Frequenzen
Die Programme kombinieren jeweils für eine Minute aufsteigende Frequenzen
mit abnehmenden Impulsbreiten, danach erfolgt eine Minute lang die Behand-
lung mit absteigenden Frequenzen und zunehmenden Impulsbreiten bis zum
Therapieende (30 Minuten).

15
Deutsch
Gruppe 5 - Impulsweitenmodulation
Programme für auf- und absteigende Impulsbreiten
Die PM-Programme (Impulsweiten Modulation) kombinieren im 60-Sekunden-
Wechsel abnehmende und wieder zunehmende Impulsbreiten mit gleich bleiben-
den Frequenzen. Der Wechsel erfolgt für jeweils eine Minute bis zum Therapie-
ende (30 Minuten).
Gruppe 6 - Burst Programme
Impulspakete wechseln sich ab mit gleich langen Pausen.
Gruppe 7 - Programme für Spezialfrequenzen nach Dr. P. Nogier
Gruppe 8 - Zufallsgeneratorprogramm
Ein Zufallsgenerator erzeugt auf allen vier Kanälen wechselnde Frequenzen von 1
Hz bis 100 Hz und kombiniert sie mit angepassten Impulsbreiten zwischen 100 µs
und 180 µs. Die vorgesehene Therapiedauer beträgt 30 Minuten.
Gruppe 9 - Sonderprogramme nach Peter De Vilder und
Lieven Wauters, TSEA Gruppe, nach: Traditional and Scientific
approach to Electro-Acupuncture
Technische Informationen
Technische Daten
Stromversorgung: 4 x 1,5 V AAA Batterien oder externes Netzteil
Kanäle: 4 Kanäle
Pulsmodus: Rechteckpuls mit Hautschutzeinstellung
Pulsamplitude: 0 mA - 20 mA an 1 kΩBelastung in 0,1 mA Stufen einstellbar
Pulsfrequenz: 1 Hz bis 120 Hz
Pulsbreite: 50 µs bis 300 µs
Gewicht: ca. 191 g
Maße: L: 17,5 cm, B: 11,3 cm, H: 4,5 cm
Es kann eine Toleranz von bis zu ± 5% für alle Spezifikationen geben.
Erklärung der Bildzeichen
Achtung, Begleitdokumente, insbesondere Gebrauchsanweisung beach-
ten!
Anwendungsteil des Typs BF

16
schwa-medico Gebrauchsanweisung - AS SUPER 4 digital
Herstellungsdatum
Hersteller
Bestellnummer
Seriennummer
Umweltschutz
Geben Sie das Gerät am Ende der Lebensdauer nicht in den normalen
Hausmüll. Bringen Sie es zum Recycling zu einer oziellen Sammelstelle.
Auf diese Weise helfen Sie die Umwelt zu schonen.
Gebrauchsanweisung befolgen
Mit der Anbringung der CE-Kennzeichnung erklärt der Hersteller, dass das
Produkt alle zutreenden Anforderungen der zu berücksichtigenden EG-
Richtlinien erfüllt und ein für das Produkt vorgeschriebenes Konformitäts-
bewertungsverfahren erfolgreich abgeschlossen wurde. Die Kennnummer
der bei der Durchführung des Konformitätsbewertungsverfahrens beteilig-
ten Benannten Stelle ist nach der CE-Kennzeichnung angegeben.
Schutzisolierung; Gerät der Schutzklasse II
Nur zur Verwendung in Räumen
Gewährleistung
Es gelten die gesetzlichen Gewährleistungsrechte gemäß BGB.
Garantie
Auf das Gerät AS SUPER 4 digital gewährt der Hersteller eine Garantie von
12 Monaten ab Datum der Übernahme durch den Endkunden.
Die Garantie gilt nicht:
»für Verschleißteile und Verbrauchsmaterial wie beispielsweise Batterien und
Anschlusskabel
»im Falle von Schäden, die auf unsachgemäßer Bedienung beruhen
»für Mängel, die dem Kunden bereits bekannt waren
»bei Eigenverschulden des Kunden.

17
Deutsch
Pflege und Reinigung
Das Gerät AS SUPER 4 digital ist mit einem weichen, fusselfreien Tuch zu reinigen.
Es ist darauf zu achten, dass keine Feuchtigkeit in das Innere des Gerätes gelangt.
Sollte trotzdem Feuchtigkeit eindringen, so muss das Gerät vor erneuter Anwen-
dung einer technischen Kontrolle unterzogen werden.
Klassifizierung
Das Gerät wird nach dem Medizinproduktegesetz in die Klasse Medizinprodukt
der Klasse IIa eingestuft.
Sicherheitstechnische Kontrollen
Bei gewerblicher Nutzung in Deutschland sind laut Medizingeräteverord-
nung im Abstand von 24 Monaten sicherheitstechnische Kontrollen für das
AS SUPER 4 digital durchzuführen. Bitte beachten Sie die jeweiligen gesetzlichen
Bestimmungen im Land der Behandlung.
Die sicherheitstechnischen Kontrollen umfassen:
1. Prüfung der Begleitpapiere auf Vorhandensein der Gebrauchsanweisung und
des Medizinproduktebuches
2. Prüfung der Ausstattung auf Vollständigkeit
3. Sichtprüfung
»auf mechanische Beschädigung
»aller Leitungen und Steckverbinder auf Beschädigung
4. Funktionelle Sicherheit
»Prüfung der Ausgangssignale an einem Lastwiderstand von 1 kΩ (Strom und
Spannung)
»Prüfung der Frequenz
»Prüfung der Impulsbreite
Diese technischen Kontrollen dürfen nur von entsprechend ausgebildetem Per-
sonal durchgeführt werden. Im Medizinproduktebuch sind die Kontrollen mit
Datum und Namen der ausführenden Person zu vermerken.

18
schwa-medico Gebrauchsanweisung - AS SUPER 4 digital
Überblick Programmparameter
Progr. Name Parameter
1Standardprogramme 1.0 bis 1.3 Veränderbare Parameter
1.0 Programm Niederfrequenz 2 Hz, 210 µs, 30 min 1-120 Hz, 50-300 µs, 10-90 min
1.1 Programm Hochfrequenz 100 Hz, 120 µs, 30 min 1-120 Hz, 50-300 µs, 10-90 min
1.2 Programm Schonende Nieder-
frequenz
2 Hz, 150 µs, 30 min 1-120 Hz, 50-300 µs, 10-90 min
1.3 Programm Schonende Hoch-
frequenz
80 Hz, 70 µs, 30 min 1-120 Hz, 50-300 µs, 10-90 min
2Programme für Han-Stimulation (nach Dr. Han)
2.0 Han-Stimulation 1 2 Hz, 210 µs, 3 s 100 Hz, 120 µs, 3 s; 30 min
2.1 Han-Stimulation 2 2 Hz, 210 µs, 4 s 100 Hz, 120 µs, 2 s; 30 min
2.2 Han-Stimulation 3 2 Hz, 210 µs, 2 s 100 Hz, 120 µs, 4 s; 30 min
3 Veränderbare Programme für Han-Stimulation
3.0 F-Han 1 (frei programmierbar) 2 Hz, 210 µs, 3 s 100
Hz, 120 µs, 3 s; 30 min
Alternierend
F1: 1-120 Hz, 50-300 µs für 3 s
F2: 1-120 Hz, 50-300 µs für 3 s
10-90 min
3.1 F-Han 2 (frei programmierbar) 2 Hz, 210 µs, 3 s 100
Hz, 120 µs, 3 s; 30 min
Alternierend
F1: 1-120 Hz, 50-300 µs für 3 s
F2: 1-120 Hz, 50-300 µs für 3 s
10-90 min
3.2 F-Han 3 (frei programmierbar) 2 Hz, 210 µs, 3 s 100
Hz, 120 µs, 3 s; 30 min
Alternierend
F1: 1-120 Hz, 50-300 µs für 3 s
F2: 1-120 Hz, 50-300 µs für 3 s
10-90 min
4 Programme für Frequenzmodulation (FM)
4.0 FM 1 60 120 Hz in 60 s, 120 µs 100 µs, 30 min
4.1 FM 2 2 120 Hz in 60 s, 210 µs 100 µs, 30 min
4.2 FM 3 2 15 Hz in 60 s, 210 µs 200 µs, 30 min
5 PM-Programme für auf- und absteigende Impulsbreiten
5.0 PM 1 2 Hz, 100 µs 210 µs in 120 s auf- und absteigend, 30 min
5.1 PM 2 15 Hz, 100 µs 210 µs in 120 s auf- und absteigend, 30
min
5.2 PM 3 80 Hz, 60 µs 150 µs in 120 s auf- und absteigend, 30 min

19
Deutsch
Progr. Name Parameter
6Burst Programme
6.0 Burst 1 100 Hz, (150 µs), Impulspakete für 0,25 s dann 0,25 s Pause
(2 Hz), 30 min
6.1 Burst 2 100 Hz, (150 µs), Impulspakete für 0,5 s dann 0,5 s Pause (1
Hz), 30 min
6.2 Burst 3 100 Hz, (60 µs), Impulspakete für 0,25 s dann 0,25 s Pause
(2 Hz), 30 min
7Programme für Spezialfrequenzen nach Dr. P. Nogier
7.0 Nogier A 2.28 Hz, 210 µs, 30 min
7.1 Nogier B 4.56 Hz, 210 µs, 30 min
7.2 Nogier C 9.12 Hz, 210 µs, 30 min
7.3 Nogier D 18.52 Hz, 210 µs, 30 min
7.4 Nogier E 36.50 Hz, 210 µs, 30 min
7.5 Nogier F 73.00 Hz, 210 µs, 30 min
7.6 Nogier G 146.00 Hz, 210 µs, 30 min
7.7 Nogier U 1.14 Hz, 210 µs, 30 min
8Zufallsgeneratorprogramm
8.0 RF 1 1-100 Hz, 100 µs/180 µs, 30 min
9Sonderprogramme nach Peter De Vilder und Lieven Wauters (TSEA Gruppe)
9.0 Hochfrequenz 80 Hz, 180 µs, 20 min
9.1 Niederfrequenz 2 Hz, 180 µs, 20 min
9.2 Hochfrequenz sensitiv 80 Hz, 60 µs, 20 min
9.3 Burst-Programm 100 Hz, (60 µs), Impulspakete für 0,25 s dann 0,25 s Pause
(2 Hz), 20 min
9.4 Programm für Frequenzmodu-
lation
20 100 Hz (in 8 s), 180 µs, 20 min
9.5 Hypertonisch 100 Hz, 300 µs, 20 min
9.6 Oedem 4 Hz, 180 µs, 20 min
9.7 Energetische Tonisierung Seq. 1: 2 Hz, 180 µs, 7 min
Seq. 2: 4 Hz, 180 µs, 7 min
Seq. 3: 6 Hz, 180 µs, 7 min
9.8 Energetische Sedierung Seq. 1: 80 Hz, 180 µs, 5 min
Seq. 2: 100 Hz, 180 µs, 5 min
Seq. 3: 120 Hz, 180 µs, 5 min

20
schwa-medico Operating Manual - AS SUPER 4 digital
General informations 21
Purpose for use 21
General safety instructions 21
Medical safety instructions 22
Contra-indications 22
Possible side effects 23
Delivery content 23
Description 23
Operating elements 24
Before starting
the AS SUPER 4 digital 25
Power supply 25
Using the 220 Volt mains adapter 25
Using the batteries 25
Reference sheet for battery
retraction and disposal 25
Malfunctions 26
Acoustic signal 26
Operating the AS SUPER 4 digital 27
Needle placement and
connecting to the device 27
Switching ON the device 27
Program selection 27
Stimulation with 2 different
programs 27
Setting the intensity 28
Switching OFF the device 29
Pausing the stimulation 29
Stopping the stimulation 29
Keylock 29
Free programs
(own parameter settings) 30
Factory settings 31
Technical Data 31
Technical specifications 31
Description of the symbols 31
Combination of accessories 32
Guarantee 32
Maintenance and cleaning 32
Classification 32
Technical check 33
Re-adjustments, modifications
and repairs 33
Short instruction manual 33
Description of the programs 34
Important informations regarding
electromagnetic compatibility (EMC) 36
Content
