OWNER’S MANUAL

62 Volt Battery Charger for use with

Scotts® 62 VOLT LITHIUM-ION Battery Pack

Model CHL86200

THANK YOU FOR PURCHASING A SCOTTS® LITHIUM-ION BATTERY CHARGER.

Your new battery charger has been engineered and manufactured to our high standard for dependability, ease of

operation, and operator safety. Properly cared for, it will give you years of rugged, trouble-free performance.

DO NOT RETURN THIS PRODUCT TO THE STORE. OPERATING, ASSEMBLY,

PARTS, SERVICE QUESTIONS? GO TO SCOTTS.AMERICANLAWNMOWER.COM

OR CALL 1-800-618-7474 BETWEEN 8:00 AM—5:00 PM EST FOR ASSISTANCE.

CAUTION: Carefully read through this entire owner’s manual before using your new battery charger.

Pay close attention to the Rules for Safe Operation, Warnings, and Cautions. If you use your battery charger properly

and only for what it is intended, you will enjoy years of safe, reliable service.

SAVE THIS MANUAL FOR FUTURE REFERENCE

SPECIFICATIONS:

Input 120V/60Hz, AC Only, 2.0A MAX

Charging Voltage 62V DC

Charging Current 1.8A

Net Weight 1.85 LBS (0.84 KG)

Charging Temperature 39°F-104°F (4ºC-40ºC) CA Compliant charger

included, model No.

CHL86200.

244026

BFP: Backfeed Protection

WARNING: To reduce risk of

injury, charge only Scotts® Lithium 62V lithium-

ion type rechargeable batteries. Other types of

batteries may burst causing personal injury and

damage.

WARNING:

Do not attempt to operate this battery charger

until you have read thoroughly and understand

completely all instructions, safety rules, etc. contained

in this manual. Failure to comply can result in

accidents involving fire, electric shock, or serious

personal injury. Save this operator's manual and

review frequently for continuing safe operation, and

instructing others who may use this battery charger.

The purpose of safety symbols is to attract your attention to possible dangers. The safety symbols and

the explanations with them, deserve your careful attention and understanding. The safety warnings do

not by themselves eliminate any danger. The instructions or warnings they give are not substitutes for

proper accident prevention measures.

SYMBOL MEANING

SAFETY ALERT SYMBOL:

Indicates danger, warning, or caution. May be used in conjunction with other symbols or pictographs.

DANGER: Failure to obey a safety warning will result in serious injury to yourself or to others.

Always follow the safety precautions to reduce the risk of fire, electric shock and personal injury.

WARNING: Failure to obey a safety warning can result in serious injury to yourself or to others.

Always follow the safety precautions to reduce the risk of fire, electric shock and personal injury.

CAUTION: Failure to obey a safety warning may result in property damage or personal injury to

yourself or to others. Always follow the safety precautions to reduce the risk of fire, electric shock

and personal injury.

NOTE: Advises you of information or instructions vital to the operation or maintenance of the equipment.

RULES FOR SAFE OPERATION

IMPORTANT SAFETY INSTRUCTIONS FOR

CHARGER

• SAVE THESE INSTRUCTIONS. This manual

contains important safety and operating instructions

for model CHL86200.

• Before using battery charger, read all instructions

and cautionary markings on battery charger, and

product using battery charger. Carefully read and

understand these instructions and the Operator's

Manual for the product using this charger.

• Do not expose charger to rain or snow or other wet

conditions.

• Use of an attachment not recommended or sold by

the battery charger manufacturer may result in a

risk of fire, electric shock, or injury to persons.

• To reduce risk of damage to charger body and

cord, pull by plug body rather than cord when

disconnecting charger.

• Make sure cord is located so that it will not be

stepped on, tripped over, or otherwise subjected to

damage or stress.

• An extension cord should not be used unless

absolutely necessary. Use of improper extension

cord could result in a risk of fire and electric shock. If

extension cord must be used, make sure:

a. That pins on plug of extension cord are the same

number, size and shape as those of plug on

charger.

b. That extension cord is properly wired and in good

electrical condition; and

c. That wire size is large enough for AC ampere

rating of charger as specified below:

RECOMMENDED MINIMUM A.W.G. SIZE FOR

EXTENSION CORDS FOR BATTERY CHARGERS

Ampere Rating 0 - 2.0 2.1 - 3.4

(on face plate)

Cord Length (Feet) Wire Size (A.W.G.)

25’ 16 16

50’ 16 16

100’ 16 16

NOTE: AWG = American Wire Gage

2

Model CHL86200

Look for this symbol to point out important safety precautions. It means attention!!! Your safety is involved.

RULES FOR SAFE OPERATION

• DO NOT OPERATE CHARGER WITH A

DAMAGED CORD OR PLUG. If damaged, call our

customer service help line at 1-800-618-7474 for

assistance.

• Do not operate charger if it has received a

sharp blow, been dropped, or otherwise damaged

in any way; call our customer service help line at

1-800-618-7474 for assistance.

• Do not disassemble charger; when service or repair

is required call our customer service help line at

1-800-618-7474 for assistance. Risk of electric

shock or fire may result if reassembled incorrectly.

• To reduce risk of electric shock, unplug charger

from outlet before attempting any maintenance or

cleaning. Turning off controls will not reduce this

risk.

• Do not use charger outdoors.

• Disconnect charger from power supply when not in

use.

PRECAUTIONS REGARDING THE USE OF

CHARGER AND BATTERY

• Do not charge battery when temperature is below

39°F (4ºC ) or above 104°F (40ºC ).

• Never attempt to connect two chargers together.

• The charger is designed to operate on standard

household electrical power. Do not attempt to use it

on any other voltage.

• Do not insert foreign matter into the hole for the

battery in charger.

• Do not charge by means of an engine generator or

DC power source.

• Do not disassemble the battery.

• Do not store the tool and battery in locations where

the temperature may reach or exceed 104°F (40°C)

such as outside sheds or metal buildings in

summer.

• Do not incinerate the battery, even if it is severely

damaged or completely worn out. The battery may

explode in fire.

• Under extreme usage or temperature conditions,

battery leakage may occur. If liquid comes in

contact with your skin, wash immediately with soap

and water, then neutralize with lemon juice or

vinegar. If liquid gets in your eyes, flush them with

clean water for at least 10 minutes, then seek

immediate medical attention.

• Do not short-circuit the battery.

• Do not discharge battery beyond normal use limits.

Further discharging (such as by placing a rubber

band on the trigger switch) can cause a deep

discharge which may result in polarity reversal of a

cell rendering the battery useless.

WARNING: California Proposition 65:

The electrical cord on this product may contain

chemicals known to the State of California to

cause cancer and birth defects or other

reproductive harm. Wash hands after handling.

WARNING: Cancer and Reproductive Harm -

www.P65Warnings.ca.gov.

SAVE THESE INSTRUCTIONS

3

Model CHL86200

FCC WARNINGS:

Please note that changes or modifications to this product not expressly approved by the party responsible for

compliance could void the user's authority to operate the equipment.

NOTE: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant

to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful

interference in a residential installation. This equipment generates, uses and can radiate radio frequency energy

and, if not installed and used in accordance with the instructions, may cause harmful interference to radio

communications. However, there is no guarantee that interference will not occur in a particular installation. If this

equipment does cause harmful interference to radio or television reception, which can be determined by turning

the equipment off and on, the user is encouraged to try to correct the interference by one or more of the

following measures:

-- Reorient or relocate the receiving antenna.

-- Increase the separation between the equipment and receiver.

-- Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.

-- Consult the dealer or an experienced radio/TV technician for help.

4

Model CHL86200

OPERATION

USE THIS BATTERY CHARGER ONLY WITH

Scotts® 62V LITHIUM-ION BATTERY PACKS.

CHARGING BATTERY PACK

Battery packs are shipped in a low charge condition to

prevent possible problems. Therefore, you should

charge them prior to use.

NOTE: Batteries will not reach full charge the first time

they are charged. Allow several cycles (operating tool

followed by recharging batteries) for them to fully

charge.

TO CHARGE

• Use this battery charger only with Scotts® Lithium

62V lithium-ion battery packs.

• Make sure power supply is normal house voltage,

120 volts, 60 Hz, AC only.

• Connect charger to power supply. The light will be

constant red indicating that the power is on.

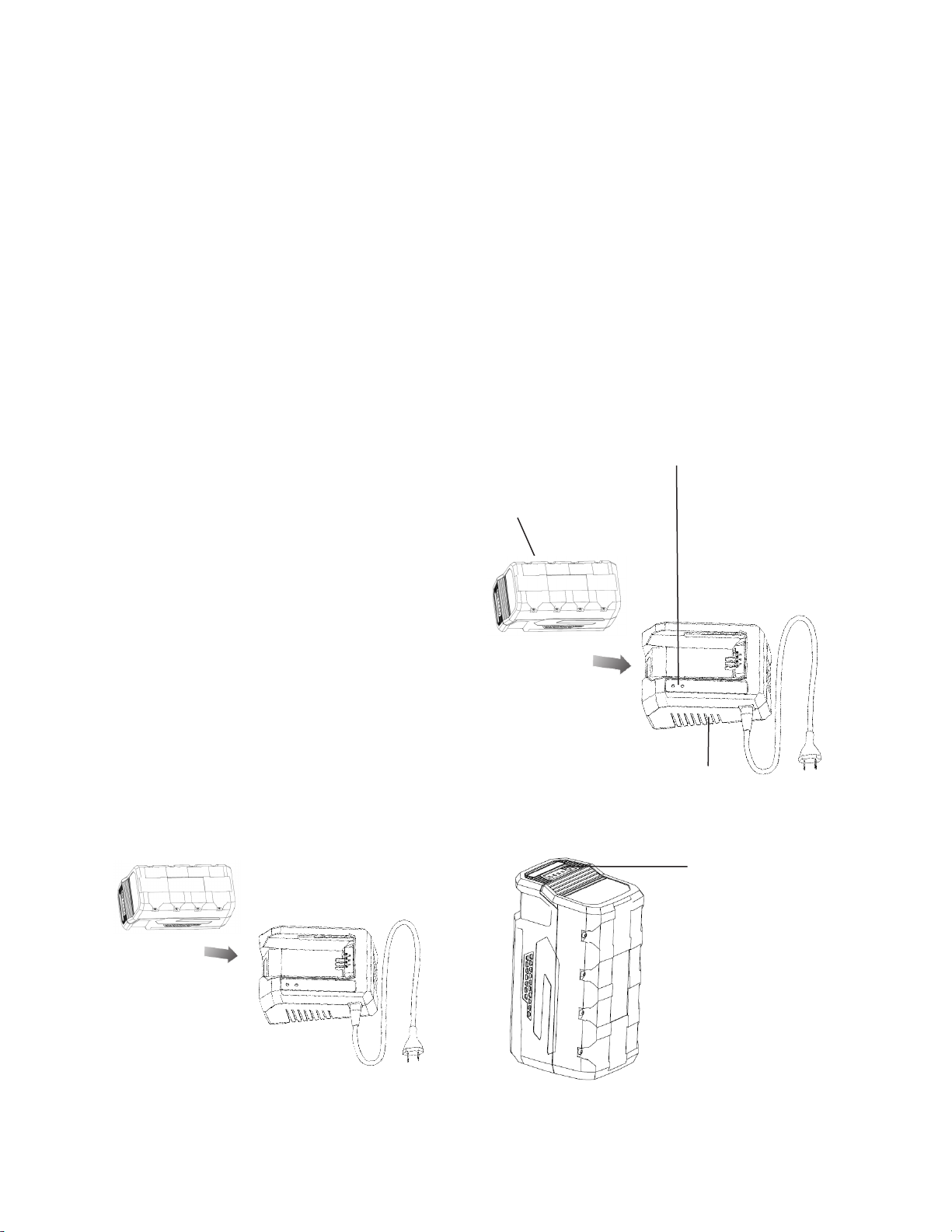

• Slide battery pack into charger. (Fig. 1)

• Press down on battery pack to be sure contacts on

battery pack engage properly with charger

contacts.

• Charger lights will be illuminated. (Fig. 2)

A constant RED light and a flashing green light

indicates the battery is charging.

Constant RED AND GREEN lights indicate the

battery is fully charged.

• The battery pack will become slightly warm to the

touch while charging. This is normal and does not

indicate a problem.

• DO NOT place charger in an area of extreme heat

or cold. It will work best at normal room

temperature.

• When the battery is fully charged, unplug your

charger from power supply and remove the battery

pack.

• Charge time is dependent upon the type of battery

pack.

BL86225 charges in approximately 90 minutes.

BL86240 charges in approximately 140 minutes.

BL86250 charges in approximately 180 minutes.

Button– press to check

battery’s capacity

Constant Red + Flash Green = Battery is charging

Constant Red + Constant Green = Battery is fully charged

Battery Pack

Fig. 3

Fig. 1

Fig. 2

Charger

OPERATION

LED FUNCTION OF CHARGER

Battery Pack / Charger Green LED Red LED Action

Stand by Off On Power on.

Charging Flashing On Battery is being charged.

Battery fully charged /

Energy save mode On On Charging is complete; charger maintains charge mode / turns

to Energy Save mode.

Hot battery pack When battery pack reaches cooled temperature, charger be-

gins charge mode.

Cold battery pack Flashing Flashing When battery pack reaches warmed temperature, charger

begins charge mode.

Deeply discharged Charger conditions battery until normal voltage is reached,

then begins charge mode.

Defective battery Off Flashing

• If defective, try to repeat the conditions a second time by

removing and reinstalling the battery pack. If the LED

status repeats a second time try charging a different

Scotts 62 Volt battery.

• If a different battery charges normally, properly dispose

of the defective battery pack.

• If a different battery also indicates “defective”, the charger

may be defective.

Defective charger Off Off No light indicates the charger may be defective

LED FUNCTION OF BATTERY PACK:

• During charging, the four (4) LED lights will flash green one by one in a circular manner.

• When the battery capacity reaches 25%, one (1) LED light will be constant while the remaining three

(3) will continue to flash.

• When 50% capacity is reached, two (2) LED lights will be constant while the remaining two (2) will

continue to flash.

• When 75% capacity is reached, three (3) LED lights will be constant while the last light will continue

to flash.

• When the battery is fully charged, all four (4) LED lights will remain constant.

• After 30-60 minutes, including charging time, the lights will automatically shut off.

• During use, pressing the button will turn on the lights showing how much charge is left on the battery.

The lights will automatically shut off after 3 to 5 seconds.

• When battery pack reaches 70ºC , the built in thermal protection will stop the unit to protect the

battery from damage. Remove the battery pack from the unit and allow it to cool to below

50ºC . Once the battery has cooled, you may reinsert the battery and resume the job.

• During charging, if battery temperature reaches 50ºC , the thermal protection will be activated

and charging will be halted. When battery cools to less than 45ºC, charging will resume. It is

advisable to remove the battery from the charger and allow ample time for cooling so the battery can

be fully charged without interruption.

• If battery temperature is below 0ºC , battery cannot be charged. Charging will begin when battery

warms to over 5ºC .

5

Model CHL86200

6

Model CHL86200

MAINTENANCE

WARNING:

When servicing, use only identical replacement parts.

Use of any other part may create a hazard or cause

product damage.

WARNING:

Do not at any time let brake fluids, gasoline,

petroleum-based products, penetrating oils, etc. come

in contact with plastic parts. They contain chemicals

that can damage, weaken or destroy plastic.

DO NOT abuse power tools. Abusive practices can

damage tools as well as the workplace.

WARNING:

Do not attempt to modify or create accessories not

recommended for use with this charger. Any such

alteration or modification is misuse and could result

in a hazardous condition leading to possible serious

personal injury.

Charging a Hot Battery Pack

When using a tool continuously, the battery pack may become hot. A hot battery pack may be placed directly onto the

charger port but charging will not begin until the battery temperature cools to within acceptable temperature range. When a

hot battery pack is placed on the charger, the red and green LED lights will be flashing alternatively. When the battery pack

cools, the charger will automatically begin charging. It is advisable to remove the battery from the charger and allow ample

time for cooling so the battery can be fully charged without interruption.

Charging a Cold Battery Pack

A cold battery pack may be placed directly onto the charger port but charging will not begin until the battery temperature

warms to within acceptable temperature range. When a cold battery pack is placed on the charger, the red LED and green

LED will be flashing. When the battery pack warms, the charger will automatically begin charging.

After the battery has been fully charged, the LED lights will remain on until the charger is disconnected from the power

source. Output current from the charger stops an hour after the battery is fully charged.

If the red and green LED lights keep flashing for over two hours and the charger still cannot resume charging, please

replace battery.

OPERATION

SERVICE

Now that you have purchased your charger, should a need ever exist for repair parts or service, simply contact

us at 1-800-618-7474. Be sure to provide all pertinent facts when you call or visit.

MODEL NUMBER

The model number will be found on a plate attached to the bottom of the housing.

• NAME OF ITEM BATTERY CHARGER

• MODEL NUMBER CHL86200___________

• SERIAL NUMBER

CALL US FIRST !!

Call us first with questions about operating or maintaining your charger

at 1.800.618.7474 between 8:00 a.m. – 5:00 p.m. Eastern Standard Time,

or get assistance on scotts.americanlawnmower.com.

NOTES

____________________________________________________________________

7

Model CHL86200

OWNER’S MANUAL

62 Volt Battery Charger for use with

Scotts® 62 VOLT LITHIUM-ION Battery Pack

Model CHL86200

In a continued commitment to improve quality, the Manufacturer reserves the right to make

component changes or design changes when necessary. Rev. 12/07/2018

WARRANTY POLICY

Scotts Warranty policy

• 3 Year limited warranty on all Scotts 62V lithium-ion batteries and chargers from date of purchase when used for personal,

household, or family use.

The Great States Corp. (GSC) warrants to the original owner that this Scotts product and service part is free from defects in materials

and workmanship and agrees to repair or replace any defective product or part for the warranty period as stated above.

• Warranty voided if used for commercial or industrial purposes or any other improper use as determined by GSC.

• Warranty does not include repairs necessary due to operator’s abuse or negligence (including overloading the product beyond

capacity or immersion in water), or the failure to assemble, operate, maintain or store the product according to the instructions in

the owner’s manual.

• This warranty does not cover

 Wear items, including but not limited to - drive belts & gears, tines, cutting blades, mower blades, saw chains, mulching

blades, blower fans, spool covers, trimmer line, blower and vacuum tubes, guide bars, high pressure hoses, wheels,

handles, augers, worn bags, power cables, and other items subject to wear over time.

 Wear on batteries, including but not limited to – drops, wear and breakage on charger, exposure to extreme temperature

swings (hot or cold), battery left on charger too long, battery left uncharged for too long, and misuse or abuse of the

battery.

• This warranty does not cover damage caused by cold, heat, rain, excessive humidity or other environmental extremes.

• This warranty does not cover normal deterioration of the exterior finish or normal wear and tear on the products including, but not

limited to scratches, cracks, dents, or damage caused by outside chemicals.

• This warranty is not transferable and only applies to new products sold directly from an authorized retailer. This warranty does not

apply to any product, new or used, purchased through unauthorized third-party channels. For information on authorized dealers,

contact our customer support hotline at 1-800-618-7474 (Mon-Fri 8am-5pm Est)

• Any incidental, indirect or consequential loss, damage, or expense that may result from any defect or malfunction of the prod ucts is

not covered by the warranty.

• The warranty does not include installation, assembly or normal adjustments explained in the operator’s manual. The expense of

delivering the product to the vendor and the expense of returning the product or replacement parts to the owner is not covered by

the warranty.

Additional Warranty Limitations

Some states do not allow the exclusion or limitation on how long an implied warranty lasts, so the above limitation may not a pply to you.

Products sold damaged or incomplete, sold ―as is, or sold as reconditioned are not covered under the warranty.

Damage or liability caused by shipping, improper handling, improper assembly, incorrect voltage, improper wiring, improper

maintenance, improper modification or the use of accessories and/or attachments not specifically recommended is not covered b y this

warranty.

Proof of purchase, original dated sales receipt, must accompany all warranty claims.

For claims go to scotts.americanlawnmower.com or call our customer support hotline from 8am-5pm EST, Mon-Fri at

1-800-618-7474

American Lawn Mower Company

The Great States Corporation

7444 Shadeland Station Way

Indianapolis, IN 46256 USA

Phone 1-800-618-7474

scotts.americanlawnmower.com

MANUAL DEL OPERARIO

Cargador de batería de 62 voltios para usar con

Paquete de baterías de IONES de LITIO DE 62 VOLTIOS Scotts®

Modelo CHL86200

GRACIAS POR COMPRAR UN CARGADOR DE BATERÍA DE IONES DE LITIO SCOTTS® .

Su nuevo cargador de batería fue diseñado y fabricado de acuerdo con nuestros altos estándares de confiabilidad, facilidad

de operación y seguridad para el operario. Si se trata con cuidado, esta herramienta le otorgará años de óptimo rendimiento

y resistencia.

NO DEVUELVA ESTE PRODUCTO A LA TIENDA. ¿TIENE PREGUNTAS SOBRE FUNCIONAMIENTO,

MONTAJE, PIEZAS O SERVICIO TÉCNICO? IR A SCOTTS.AMERICANLAWNMOWER.COM O LLAME

AL 1-800-618-7474 ENTRE LAS 8:00 AM Y LAS 5:00 PM, HORA DEL ESTE DE LOS ESTADOS UNIDOS.

PRECAUCIÓN: antes de utilizar su nuevo cargador de batería, lea atentamente todo este manual del operario.

Preste mucha atención a las recomendaciones para un funcionamiento seguro, a las advertencias y a las

precauciones. Utilice su cargador de batería correctamente y sólo para los usos indicados, y disfrutará de

un servicio confiable y seguro durante años.

GUARDE ESTE MANUAL PARA CONSULTAS FUTURAS

ESPECIFICACIONES:

Entrada 120 voltios, 60 Hz, CA únicamente, 2.0 amperios MAX

Voltaje de carga 62 voltios CC

Corriente de carga 1.8 amperios

Peso neto 0.84 kg (1,85 libras)

Temperatura de carga 4ºC-40ºC (39°F-104°F)

Cargador apto para CA,

Modelo N.º CHL86200

244026

BFP: Protección de

retroalimentación

ADVERTENCIA: Para reducir el

riesgo de lesiones, cargue únicamente baterías

recargables de iones de litio Lithium Scotts® de

62V. Si utiliza otro tipo de baterías, puede

ocasionar una explosión y provocar daño lesiones

personales.

ADVERTENCIA:

No intente utilizar este cargador de batería hasta que

haya leído con detenimiento y comprendido todas

las instrucciones, recomendaciones de seguridad,

etc. que se detallan en este manual. De lo contrario,

podría provocar incendios, descargas eléctricas o

lesiones personales graves. Guarde este manual

del operario y revíselo con frecuencia para seguir

utilizando en forma segura este cargador de batería e

instruir a otros operarios.

El objetivo de los símbolos de seguridad es alertarlo sobre los posibles peligros. Observe con atención

estos símbolos, y sus respectivas explicaciones, y asegúrese de comprenderlos. Las advertencias

de seguridad por sí mismas no eliminan los riesgos, no deje de tomar las medidas adecuadas de

prevención de accidentes.

SÍMBOLO SIGNIFICADO

SÍMBOLO DE ALERTA DE SEGURIDAD: indica peligro, advertencia o precaución. Se puede utilizar

junto con otros símbolos o pictografías.

PELIGRO: si hace caso omiso a una advertencia de seguridad, puede ocasionar lesiones graves a

usted o a otros. Siempre respete las precauciones de seguridad a fin de reducir riesgos de incendios,

descargas eléctricas y lesiones personales.

ADVERTENCIA: si hace caso omiso a una advertencia de seguridad, puede ocasionar lesiones

graves a usted o a otros. Siempre respete las precauciones de seguridad a fin de reducir riesgos

de incendios, descargas eléctricas y lesiones personales.

PRECAUCIÓN: si hace caso omiso a una advertencia de seguridad, puede ocasionar daños a la

propiedad o lesiones personales a usted o a otros. Siempre respete las precauciones de seguridad

a fin de reducir riesgos de incendios, descargas eléctricas y lesiones personales.

NOTA: le proporciona información o instrucciones importantes para el funcionamiento y mantenimiento del equipo.

RECOMENDACIONES PARA UN FUNCIONAMIENTO SEGURO

IMPORTANTES INSTRUCCIONES DE SEGURIDAD

PARA EL CARGADOR

• GUARDE ESTAS INSTRUCCIONES. Este manual

contiene importantes instrucciones de seguridad y

funcionamiento para los modelo CHL86200.

• Antes de utilizar el cargador de batería, lea todas

las instrucciones y señales de advertencia que se

encuentran en el cargador y en el producto en el

que se lo utilizará. Lea atentamente y comprenda

estas instrucciones y el Manual del operario del

producto en el que se utilizará este cargador.

• No exponga el cargador a la lluvia, nieve u otras

condiciones de humedad.

• El uso de un dispositivo no recomendado ni vendido

por el fabricante del cargador de batería podría

provocar riesgos de incendios, descargas eléctricas

o lesiones a personas.

• Para desconectar el cargador tire del enchufe, no del

cable. De esta forma, evitará que se dañen el cable

y el cargador.

• Asegúrese de colocar el cable donde no pueda ser

pisado ni expuesto a daños o tensiones.

• No utilice un cable de extensión a menos que sea

extremadamente necesario. El uso de un cable de

extensión incorrecto podría ocasionar riesgos de

incendios y descarga eléctrica. Si debe utilizar un

cable de extensión, tenga en cuenta:

a. Que las clavijas del enchufe del cable de extensión

sean del mismo número, tamaño y forma que las

del enchufe del cargador.

b. Que el cable de extensión esté conectado

correctamente y en buenas condiciones eléctricas.

c. Que el tamaño del cable sea adecuado para

el amperaje de CA del cargador, según lo

especificado a continuación:

TAMAÑO MÍNIMO RECOMENDADO POR AWG

PARA CABLES DE EXTENSIÓN PARA

CARGADORES DE BATERÍA

Amperaje

(en la superficie 0-2,0 2,1-3,4

de la placa)

Largo del cable (pies) Tamaño del cable (AWG)

7,62 m (25 pies) 16 16

15,24 m (50 pies) 16 16

30,48 m (100 pies) 16 16

NOTA: AWG = sistema norteamericano de calibre

de cables

2

Modelo CHL86200

Busque este símbolo que indica precauciones de seguridad importantes. ¡Significa que

debe prestar atención! Su seguridad está en juego.

RECOMENDACIONES PARA UN FUNCIONAMIENTO SEGURO

• NO UTILICE EL CARGADOR SI EL CABLE O EL

ENCHUFE ESTÁN DAÑADOS. En ese caso,

comuníquese con nuestra línea de ayuda de

atención al cliente al 1-800-618-7474 para recibir

asistencia. .

• No utilice el cargador si ha sufrido un golpe fuerte, si

lo ha dejado caer al piso o si ha sufrido algún otro

daño. Comuníquese con nuestra línea de ayuda de

atención al cliente al 1-800-618-7474 para recibir

asistencia.

• No desarme el cargador. Si necesita servicio

técnico o reparación, comuníquese con

nuestra línea de ayuda de atención al cliente

al 1-800-618-7474 para recibir asistencia. Si

arma el equipo incorrectamente, podría provocar

descargas eléctricas o incendios.

• Para reducir el riesgo de descarga eléctrica,

desenchufe el cargador del tomacorriente antes de

realizar el mantenimiento o la limpieza. Si sólo

apaga los controles, no minimizará el riesgo.

• No utilice el cargador en exteriores.

• Desconecte el cargador del suministro eléctrico

cuando no esté en uso.

PRECAUCIONES RESPECTO DEL USO DEL

CARGADOR Y LA BATERÍA

• No cargue la batería cuando la temperatura sea

inferior a 4 ºC (39 ºF) o superior a 40 ºC (104 ºF).

• Nunca intente conectar dos cargadores juntos.

• El cargador está diseñado para funcionar con un

suministro eléctrico doméstico estándar. No intente

utilizarlo con otro voltaje.

• No introduzca sustancias extrañas en la abertura

para la batería del cargador.

• No cargue la batería con un generador de motor o

suministro eléctrico de CC.

• No desarme la batería.

• No guarde la herramienta y la batería en lugares

donde la temperatura alcance o supere los 40 ºC

(104 ºF), como cobertizos o construcciones

metálicas en verano.

• No incinere la batería, aunque esté muy dañada o

totalmente agotada. La batería podría explotar.

• En condiciones de uso y temperaturas extremas,

es posible que ocurra una pérdida de líquido de la

batería. Si el líquido entra en contacto con la piel,

lave inmediatamente con agua y jabón, y luego

neutralice el efecto con jugo de limón o vinagre.

Si el líquido penetra en los ojos, enjuáguese con

agua limpia durante al menos 10 minutos y

obtenga asistencia médica de inmediato.

• No provoque un cortocircuito en la batería.

• No descargue la batería más allá de los límites

de uso normal. Una descarga excesiva (como

la que sucede si coloca una goma elástica en el

interruptor de gatillo) puede provocar una descarga

profunda y, como consecuencia, una inversión de

polaridad de la pila que inutilizará la batería.

ADVERTENCIA: Los cables eléctricos de

este producto pueden contener químicos

reconocidos por el Estado de California como

causantes de cáncer, defectos de nacimiento u

otros efectos nocivos para el aparato reproductor.

Lávese las manos después de manipular el

producto.

ADVERTENCIA: Cáncer y Daño

Reproductivo - www.P65Warnings.ca.gov.

GUARDE ESTAS INSTRUCCIONES

3

Modelo CHL86200

ADVERTENCIA DE LA FCC: Por favor tenga en cuenta que los cambios o modificaciones a los que

se someta este producto y que no estén expresamente aprobados por la parte responsable del cumplimiento, podrían

anular la autoridad del usuario para operar el equipo.

NOTA: Este equipo ha sido probado y se ha determinado que cumple con los límites de un dispositivo digital Clase B,

de conformidad con la Parte 15 de las Reglas de la Comisión Federal de Comunicaciones (FCC por sus siglas en

inglés). Estos límites están diseñados para brindar una protección razonable contra interferencias dañinas en

instalaciones residenciales. Este equipo genera, utiliza y puede emitir energía de radiofrecuencia, y si no se instala y

utiliza según las instrucciones, podría ocasionar interferencia perjudicial para las comunicaciones por radio. Sin

embargo, no se garantiza que no se producirá interferencia en alguna instalación en particular. Si este equipo causa

interferencia perjudicial a la recepción de radio o de televisión, lo cual puede determinar si apaga y enciende el equipo,

se le aconseja al usuario que trate de corregir la interferencia realizando una o más de las siguientes acciones:

-- Cambie la ubicación o la orientación de la antena receptora.

-- Aumente la distancia que separa el equipo y el receptor.

-- Conecte el equipo a un tomacorriente que esté en un circuito distinto al que está conectado el receptor.

-- Consulte a su concesionario o a un técnico experimentado de radio/TV para pedir ayuda.

4

Modelo CHL86200

FUNCIONAMIENTO

UTILICE ESTE CARGADOR DE BATERÍA

ÚNICAMENTE CON LOS PAQUETES DE BATERÍAS

DE IONES DE LITIO LITHIUM Scotts® DE 62V.

CARGA DEL PAQUETE DE BATERÍAS

Los paquetes de baterías se envían con poca carga

para evitar posibles problemas. Por ende, debe

cargarlos antes de utilizarlos.

NOTA: las baterías no se cargarán por completo

en la primera carga. Realice varios ciclos (use la

herramienta y luego vuelva a cargar las baterías) para

que se carguen por completo.

PROCEDIMIENTO DE CARGA

• Utilice este cargador de batería únicamente con los

paquetes de baterías de iones de litio Lithium

Scotts® de 62 V.

• Asegúrese de que el voltaje del suministro eléctrico

sea el doméstico normal: 120 voltios, 60 Hz, CA

únicamente.

• Conecte el cargador al suministro eléctrico. La luz

estará constantemente en rojo, indicando que la

alimentación está encendida.

• Coloque el paquete de baterías en el cargador.

(Fig.1)

• Presione el paquete de baterías para asegurarse

de que los contactos de las baterías y los del

cargador se conecten correctamente.

• Se iluminarán ambas luces del cargador. (Fig. 2)

Una luz ROJA constante y una luz verde

parpadeante indican que la batería se está

cargando.

Las luces ROJAS Y VERDES constantes indican

que la batería está cargada por completo.

• El paquete de baterías estará tibio al tacto mientras se

esté cargando. Esto es normal y no indica un

problema.

• NO coloque el cargador en un área de calor o

frío extremo. Funcionará mejor a temperatura

ambiente normal.

• Cuando la batería esté cargada por completo,

desenchufe el cargador del suministro eléctrico y

retire el paquete de baterías.

• El tiempo de carga es dependiente en el paquete de

batería.

BL86225 se carga en aproximadamente 90 minutos.

BL86240 se carga en aproximadamente 140 minutos.

BL86250 se carga en aproximadamente 180 minutos.

Presione el botón para

comprobar la capacidad

Paquete de

baterías

Fig. 3

Luz roja constante + Parpadea en verde

= La batería es está cargando

Luz roja constante + Luz verde constante = La

batería se cargó por completo

Fig. 2

Fig. 1

Cargador

FUNCIONAMIENTO

FUNCIÓN DE LAS LUCES LED DEL CARGADOR

Paquete de baterías

/ Cargador Diodo Verde Diodo Rojo Acción

Colocarse Apagado Encendido Encendido

Carga Destellando Encendido Listo para cargar el paquete de baterías.

Batería con carga

complete / Modo de ahorro

de energía

Encendido Encendido

Ha finalizado la carga; el cargador conserva el modo de carga.

/ El paquete de baterías está completamente cargado y el

cargador está en el modo de ahorro de energía.

Paquete de baterías

caliente Cuando la temperatura del paquete de baterías baja al nivel

normal, en el cargador se activa el modo de carga.

Paquete de baterías frío Destellando Destellando Cuando la temperatura del paquete de baterías sube al nivel

normal, en el cargador se activa el modo de carga.

Muy descargado

El cargador condiciona el paquete de baterías hasta que

alcanza el voltaje normal, y después se activa el modo de

carga.

Batería defectuosa Apagado Destellando

• Si está defectuoso, intente repetir las condiciones

quitando y volviendo a instalar el paquete de baterías. Si

se repite el mismo estado de los diodos, intente cargar

una batería diferente.

• Si una batería diferente se carga normalmemte,

reemplace el paquete defectuoso.

• Si la nueva batería también parece tener problemas,

reemplace el cargador defectuoso.

Cargador defectuoso Apagado Apagado Si no se enciende ninguna luz, es probable que el cargador

tenga algún defecto

FUNCIÓN DE LAS LUCES LED DEL PAQUETE DE BATERÍAS:

• Cuando la batería se esté cargando, las cuatro (4) luces LED verdes parpadearán una por una de manera circular.

• Cuando la capacidad de la batería alcance el 25%, una (1) luz LED permanecerá constante mientras que las tres (3)

restantes continuarán parpadeando.

• Cuando la capacidad de la batería alcance el 50%, dos (2) luces LED permanecerán constantes mientras que las dos

(2) restantes continuarán parpadeando.

• Cuando la capacidad de la batería alcance el 75%, tres (3) luces LED permanecerán constantes mientras que la última

continuará parpadeando.

• Cuando la batería se encuentre totalmente cargada, las cuatro (4) luces LED permanecerán constantes.

• Después de 30-60 minutos, contando el tiempo de carga, las luces se apagarán automáticamente.

• Durante el uso, al presionar el botón las luces se encenderán e indicarán cuánta carga queda en la batería. Las luces

se apagarán automáticamente después de 3 a 5 segundos.

• Cuando el paquete de la batería alcance 70ºC, la protección térmica incorporada detendrá la unidad para impedir

que se dañe la batería. Retire el paquete de batería de unidad y deje que se enfríe hasta alcanzar menos de 50ºC.

Una vez que la batería se enfríe, puede volver a insertar la batería y reanudar su trabajo.

• Durante la carga, si la temperatura de la batería alcanza los 50ºC, la protección térmica se activará y se suspenderá la

carga. Cuando la batería se enfríe y llegue a menos de 45ºC, se reanudará la carga. Se recomienda retirar la batería

del cargador para brindar más tiempo de enfriamiento de manera que la batería pueda cargarse por completo sin

interrupción.

• Si la temperatura de la batería está por debajo de 0 °C, no es posible cargar la batería. La carga comenzará cuando la

batería alcance una temperatura superior a 5 °C.

5

Modelo CHL86200

FUNCIONAMIENTO

6

Modelo CHL86200

MANTENIMIENTO

ADVERTENCIA:

Al efectuar el mantenimiento, use sólo repuestos idénticos.

El uso de otros repuestos puede provocar riesgos o dañar

el producto.

ADVERTENCIA:

Evite en todo momento que líquidos de frenos,

gasolina, productos a base de petróleo, aceites

penetrantes, etc. entren en contacto con piezas plásticas.

Contienen químicos que pueden dañar, debilitar o destruir

el plástico.

NO use indebidamente las herramientas eléctricas.

El uso indebido puede dañar las herramientas y el

lugar de trabajo.

ADVERTENCIA:

No intente modificar ni elaborar accesorios no

recomendados para usar con este cargador. Dicha

clase de alteración o modificación constituye un uso

inadecuado de la herramienta y podría generar

situaciones de riesgo y provocar lesiones personales de

gravedad.

Cargar el paquete de baterías cuando está caliente

Cuando se usa continuamente esta herramienta, se calienta el paquete de baterías. Se puede colocar un paquete

de baterías caliente directamente en el puerto del cargador; sin embargo, la carga no comenzará hasta que la

temperatura de las baterías disminuya y se encuentre dentro del rango de temperatura aceptable. Cuando se

coloca un paquete de baterías caliente en el cargador, las luces LED roja y verde parpadearán alternadamente.

Cuando el paquete de baterías se enfríe, el cargador comenzará a cargar automáticamente. Se recomienda retirar

la batería del cargador para brindar más tiempo de enfriamiento de manera que la batería pueda cargarse por

completo sin interrupción.

Cargar el paquete de baterías cuando está frío

Se puede colocar un paquete de baterías frío directamente en el puerto del cargador; sin embargo, la carga no

comenzará hasta que la temperatura de las baterías aumente y se encuentre dentro del rango de temperatura

aceptable. Cuando se coloca un paquete de baterías frío en el cargador, las luces LED roja y verde parpadearán.

Cuando el paquete de baterías se caliente, el cargador comenzará a cargar automáticamente.

Una vez que la batería esté completamente cargada, las luces LED permanecerán encendidas hasta que el

cargador se desconecte de la fuente de alimentación. La corriente de salida del cargador se detiene una hora

después de que la batería esté completamente cargada.

Si las luces LED rojas y verdes siguen parpadeando durante más de dos horas y el cargador aún no puede

reanudar la carga, reemplace la batería.

SERVICIO TÉCNICO

Si necesita servicio técnico o repuestos para su cargador, comuníquese con nosotros llamando al

1-800-618-7474. Asegúrese de proporcionar toda la información pertinente cuando nos llame o visite.

NÚMERO DE MODELO

El número de modelo está ubicado en una placa en la parte inferior de la caja.

• NOMBRE DEL ELEMENTO CARGADOR DE BATERÍA

• NÚMERO DE MODELO CHL86200___________

• NÚMERO DE SERIE

Si tiene preguntas sobre el funcionamiento o el mantenimiento de su

cargador al 1.800.618.7474, de 8:00 a 17:00, hora estándar del este,

, o obtener asistencia en scotts.americanlawnmower.com.

¡LLÁMENOS PRIMERO!

NOTAS

____________________________________________________________________

7

Modelo CHL86200

MANUAL DEL OPERARIO

Cargador de batería de 62 voltios para usar con

Paquete de baterías de IONES de LITIO DE 62 VOLTIOS Scotts®

Modelo CHL86200

Con el compromiso constante de mejorar la calidad, el fabricante se reserva el derecho de modificar

los componentes o diseñar cambios cuando lo considere necesario.

Rev. 12/07/2018

• Garantía limitada de 3 años para todas las baterías y cargadores de iones de litio de 62 V Scotts a partir de la fecha de compra cuando se

utilizan para uso personal, doméstico o familiar.

The Great States Corp. (GSC) garantiza al propietario original que este producto y pieza de servicio Scotts están libres de defectos de materiales y

mano de obra y acepta reparar o reemplazar cualquier producto o pieza defectuosa durante el período de garantía indicado anteriormente.

• La garantía queda anulada si se utiliza con fines comerciales o industriales o cualquier otro uso inadecuado según lo determine GSC.

• La garantía no incluye las reparaciones necesarias debido al abuso o negligencia del operador (incluyendo la sobrecarga del producto más allá

de su capacidad o la inmersión en agua), o la falta de montaje, operación, mantenimiento o almacenamiento del producto de acuerdo con las

instrucciones del manual del propietario.

• Esta garantía no cubre

 Elementos de desgaste, incluyendo pero no limitado a: correas y engranajes de transmisión, púas, cuchillas de cortadoras, hojas de

segadora, cadenas de motosierra, hojas de trituración, ventiladores, cubiertas de carretes, hilo de desbrozadora, tubos de soplador y

de vacío, barras guía, mangueras de alta presión, ruedas, manijas, barrenas, bolsas desgastadas, cables de alimentación y otros

elementos que se someten a desgaste a lo largo del tiempo.

 Desgaste de las baterías, incluyendo pero no limitado a: caídas, desgaste y rotura del cargador, exposición a oscilaciones extremas

de temperatura (caliente o fría), batería dejada en el cargador demasiado tiempo, batería dejada sin cargar por demasiado tiempo, y

mal uso o abuso de la batería.

• Esta garantía no cubre los daños causados por el frío, el calor, la lluvia, el exceso de humedad u otras condiciones ambientales extremas.

• Esta garantía no cubre el deterioro normal del acabado exterior ni el desgaste normal de los productos, incluidos, entre otros, los arañazos,

grietas, abolladuras o daños causados por productos químicos externos.

• Esta garantía no es transferible y sólo se aplica a productos nuevos vendidos directamente por un distribuidor autorizado. Esta garantía no se

aplica a ningún producto, nuevo o usado, comprado a través de canales de terceros no autorizados. Para obtener información sobre

distribuidores autorizados, comuníquese con nuestra línea de ayuda de asistencia al cliente llamando al 1-800-618-7474 (de lunes a viernes, de

8 a. m. a 5 p. m., hora del este).

• Cualquier pérdida, daño o gasto incidental, indirecto o consecuente que pueda derivarse de cualquier defecto o mal funcionamiento de los

productos no está cubierto por la garantía.

• La garantía no incluye la instalación, el montaje o los ajustes normales que se explican en el manual del operador. Los gastos de entrega del

producto al vendedor y los gastos de devolución del producto o de las piezas de recambio al propietario no están cubiertos por la garantía.

Limitaciones adicionales de la garantía

Algunos estados no permiten la exclusión o limitación respecto de la duración de una garantía implícita; por lo tanto, es posible que las limitaciones

enunciadas anteriormente no le correspondan. Los productos vendidos con averías o incompletos, vendidos en las condiciones que se encuentren, o

vendidos como reacondicionados no están cubiertos por la garantía.

Daños ni inconvenientes causados por envío, manipulación inadecuada, instalación incorrecta, voltaje incorrecto, cableado incorrecto,

mantenimiento deficiente, modificaciones inadecuadas o el uso de accesorios o dispositivos de sujeción no recomendados específicamente no están

cubiertos por la garantía.

Todos los reclamos de garantía deben estar acompañados de un comprobante de compra, recibo de compra original con fecha.

Para reclamos vaya a scotts.americanlawnmower.com o llame a nuestra línea de ayuda de asistencia al cliente al 1-800-618-7474 de lunes

a viernes, de 8 a. m. a 5 p. m., hora del este.

GARANTÍA

Política de garantía de Scotts

American Lawn Mower Company

The Great States Corporation

7444 Shadeland Station Way

Indianapolis, IN 46256

Estados Unidos

Teléfono 1-800-618-7474

scotts.americanlawnmower.com

MANUEL DE L’UTILISATEUR

Chargeur de batterie de 62 volts pour utilisation avec

le bloc-batterie au LITHIUM-ION DE 62 VOLTS Scotts®

Modèle CHL86200

MERCI D'AVOIR ACHETÉ UN CHARGEUR DE BATTERIE LITHIUM-ION SCOTTS® .

Votre nouveau chargeur de batterie a été conçu et fabriqué selon notre norme élevée de

fiabilité, de facilité d’utilisation et de sécurité de l’utilisateur. Correctement entretenu, il vous procurera des années de

service intensif et sans soucis.

ATTENTION : lisez attentivement ce manuel d’utilisation avant d'utiliser votre nouveau chargeur de batterie.

Portez une attention particulière aux consignes de sécurité, aux avertissements et aux mises en garde. Si vous utilisez

votre chargeur de batterie correctement et uniquement pour son utilisation prévue, vous pourrez profiter de nombreuses

années de service sûr et fiable.

CONSERVEZ CE MANUEL POUR POUVOIR LE CONSULTER ULTÉRIEUREMENT

SPÉCIFICATIONS :

Entrée 120V, 60Hz, CA uniquement, 2,0 ampères MAX

Tension de charge 62V CC

Intensité de charge 1.8 ampères

Poids net 0,84 kg (1,85 livres)

Température de charge 4ºC-40ºC (39°F-104°F)

Chargeur conforme CA

inclus, modèle no

CHL86200.

NE RENVOYEZ PAS CE PRODUIT AU MAGASIN. AVEZ-VOUS DES QUESTIONS

CONCERNANT LE FONCTIONNEMENT, L’ASSEMBLAGE, LES PIÈCES OU LA RÉPARATION

DU PRODUIT? ALLER À SCOTTS.AMERICANLAWNMOWER.COM OU COMPOSEZ LE

1-800-618-7474 DE 8 h00 à 17 h00, HEURE DE L’EST, POUR TOUTE ASSISTANCE.

244026

BFP: Protection

anti-retour

AVERTISSEMENT : ne chargez que

des batteries rechargeables 62V de type lithium-ion

Lithium Scotts® afin de réduire le risque de

blessure. Les autres types de batteries risquent

d'exploser et de provoquer des blessures et des

dommages matériels.

AVERTISSEMENT :

N'essayez pas de faire fonctionner ce chargeur de batterie

tant que vous n'avez pas lu entièrement et bien compris

toutes les instructions, consignes de sécurité etc.

contenues dans ce manuel. Le non respect de cette

consigne peut entraîner des accidents impliquant un

incendie, une décharge électrique ou des blessures

graves. Conservez ce manuel d'utilisation et consultez-le

fréquemment pour poursuivre l'utilisation du chargeur

en toute sécurité et former les autres personnes

susceptibles d'utiliser ce chargeur de batterie.

L'objectif des symboles de sécurité est d'attirer votre attention sur les dangers possibles. Les symboles de

sécurité, et les explications qui les accompagnent, nécessitent votre attention et votre compréhension. Les

avertissements de sécurité à eux seuls n'éliminent pas le danger. Les instructions ou avertissements qu'ils

donnent ne remplacent pas les mesures correctes de prévention des accidents.

SYMBOLE SIGNIFICATION

SYMBOLE D'ALERTE DE SÉCURITÉ :

Indique un danger, un avertissement ou une mise en garde. Peut être utilisé en conjonction avec d'autres

symboles ou pictogrammes.

DANGER : le non respect d'un avertissement de sécurité provoquera des blessures graves à

vous-même ou à autrui. Respectez toujours les consignes de sécurité afin de réduire le risque

d'incendie, de décharge électrique et de blessures.

AVERTISSEMENT : le non respect d'un avertissement de sécurité peut provoquer des blessures

graves à vous-même ou à autrui. Respectez toujours les consignes de sécurité afin de réduire le

risque d'incendie, de décharge électrique et de blessures.

ATTENTION : le non respect d'une mise en garde peut provoquer des dégâts matériels ou des

blessures à vous-même ou à autrui. Respectez toujours les consignes de sécurité afin de réduire

le risque d'incendie, de décharge électrique et de blessures.

REMARQUE : vous donne des informations ou des instructions vitales pour le fonctionnement ou l'entretien

de l'équipement.

CONSIGNES DE SÉCURITÉ

CONSIGNES DE SÉCURITÉ IMPORTANTES POUR

LE CHARGEUR

• CONSERVEZ CES INSTRUCTIONS. Ce manuel

contient des instructions de sécurité et d'utilisation

importantes pour les modèle CHL86200.

• Avant d'utiliser le chargeur de batterie, lisez toutes

les instructions et les avertissements sur le chargeur

de batterie et le produit utilisant ce dernier. Lisez

attentivement et veillez à bien comprendre ces

instructions et le manuel d'utilisation du produit utilisant

ce chargeur.

• N'exposez pas le chargeur à la pluie, à la neige ou à

d'autres conditions humides.

• L'utilisation d'un accessoire non recommandé ou vendu

par le fabricant du chargeur de batterie peut entraîner un

risque d'incendie, de décharge électrique ou de blessures.

• Afin de réduire les risques de blessures et de dommages

au chargeur et au cordon, tirez sur le corps de la prise

plutôt que sur le cordon pour débrancher le chargeur.

• Assurez-vous que le cordon est situé de manière à ce que

personne ne marche, ne trébuche dessus et qu'il ne

subisse aucun dommage ou contrainte.

• N'utilisez pas de rallonge, sauf si cela est absolument

nécessaire. L'utilisation d'une rallonge inadéquate peut

entraîner un risque d'incendie et de décharge électrique.

Si une rallonge doit être utilisée, assurez-vous :

a. que les fiches de la prise de la rallonge ont les

mêmes numéros, taille et forme que celles de la

prise du chargeur ;

b. que la rallonge est correctement câblée et en bon

état électrique ; et

c. que le calibre du fil est suffisant pour l'intensité

nominale en CA du chargeur, telle qu'indiquée

ci-dessous :

CALIBRE MINIMUM RECOMMANDÉ EN A.W.G. POUR

LES RALLONGES DES CHARGEURS DE BATTERIE

Intensité nominale 0 - 2,0 2,1 - 3,4

(sur la plaque frontale)

Longueur du cordon (en pieds) Calibre (A.W.G.)

25’ 16 16

50’ 16 16

100’ 16 16

REMARQUE : AWG = American Wire Gage

(calibre américain)

2

Modèle CHL86200

Recherchez ce symbole qui indique les consignes de sécurité importantes.Il signifie Attention !!! Votre sécurité est en jeu.

CONSIGNES DE SÉCURITÉ

• N’UTILISEZ PAS LE CHARGEUR AVEC UN

CORDON OU UNE PRISE ENDOMMAGÉ. En cas

d'endommagement, appelez notre service clientèle

au 1-800-618-7474 pour assistance.

• N'utilisez pas le chargeur s'il a reçu un choc violent,

s'il est tombé ou a été endommagé de toute autre

manière ; appelez notre service clientèle au 1-800-

618-7474 pour assistance.

• Ne démontez pas le chargeur ; lorsqu'un entretien

ou une réparation est nécessaire, appelez

notre service clientèle au 1-800-618-7474 pour

assistance. Un remontage incorrect peut entraîner

un risque de décharge électrique ou d'incendie.

• Afin de réduire le risque de décharge électrique,

débranchez le chargeur de la prise avant toute

opération d'entretien ou de nettoyage. La mise hors

tension par les commandes ne réduit pas ce risque.

• N'utilisez pas le chargeur à l'extérieur.

• Débranchez le chargeur de l'alimentation quand il

n'est pas utilisé.

PRÉCAUTIONS CONCERNANT L'UTILISATION DU

CHARGEUR ET DE LA BATTERIE

• Ne chargez pas la batterie si la température est

inférieure à 4 °C (39ºF) ou supérieure à 40 °C

(104ºF).

• N'essayez jamais de connecter deux chargeurs

ensemble.

• Le chargeur est conçu pour fonctionner sur une

alimentation électrique domestique standard.

N'essayez pas de l'utiliser sur une autre tension.

• N'insérez pas de corps étranger dans le trou pour

batterie du chargeur.

• Ne chargez pas au moyen d'un générateur de

moteur ou d'une source de courant continu.

• Ne démontez pas la batterie.

• Ne rangez pas l'outil et la batterie dans des endroits

où la température peut atteindre ou dépasser 40 °C

(104 °F), comme les cabanons ou les bâtiments

métalliques en été.

• Ne brûlez pas la batterie, même si elle est

sévèrement endommagée ou entièrement usée.

La batterie risque d'exploser dans le feu.

• Une fuite de la batterie peut se produire dans

des conditions d'utilisation ou de températures

extrêmes. Si le liquide entre en contact avec la

peau, lavez immédiatement avec du savon et de

l'eau, puis neutralisez avec du jus de citron ou du

vinaigre. Si du liquide entre en contact avec vos

yeux, rincez-les à l’eau claire pendant au moins

10 minutes et appelez immédiatement un médecin.

• Ne court-circuitez pas la batterie.

• Ne déchargez pas la batterie au-delà des

limites normales d'utilisation. Une décharge

supplémentaire (par exemple en plaçant une bande

de caoutchouc sur le déclencheur) peut provoquer

une décharge profonde pouvant entraîner

l’inversion de la polarité d'un élément de la batterie

et rendre cette dernière inopérante.

AVERTISSEMENT : l'État de Californie

considère que les cordons électriques de ce produit

sont susceptibles de contenir des produits chimiques

qui sont cancérigènes et à l'origine de malformations

congénitales et d'autres troubles de l'appareil

reproducteur. Lavez-vous les mains après la

manipulation.

AVERTISSEMENT: Cancer ET Troubles

de l'appareil reproducteur - www.P65Warnings.ca.gov.

CONSERVEZ CES INSTRUCTIONS

3

Modèle CHL86200

AVERTISSEMENTS FCC：Veuillez prendre note que des changements ou modifications à ce produit

non expressément approuvés par le tiers responsable de la conformité peut annuler le droit de l'utilisateur à utiliser leproduit.

REMARQUE : Cet équipement a été testé et trouvé conforme avec les limites d'un dispositif numérique de Classe B, suivant

les règles de la Partie 15 du FCC. Ces limites existent pour offrir une protection raisonnable contre les interférences nuisibles

lors d'une installation résidentielle. Cet équipement génère, utilise et peut émettre de l'énergie de radiofréquences et, s'il

n'est pas installé et utilisé selon les présentes instructions, peut provoquer des interférences nuisibles aux communications

radio. Il n'existe cependant aucune garantie que des interférences ne vont pas se produire lors d'une installation en

particulier. Si cet équipement produit des interférences nuisibles à la réception radio ou télévision, qui peuvent être

déterminées en allumant et en éteignant l'appareil, l'utilisateur est encouragé à essayer de corriger les interférences grâce à

l'une ou plusieurs des mesures suivantes :

-- Réorienter ou déplacer l'antenne réceptrice.

-- Augmenter la distance entre l'équipement et le récepteur.

-- Brancher l'équipement sur une prise d’un circuit autre que celui auquel le récepteur est branché.

-- Consulter le ou un technicien radio/télévision professionnel pour de l'aide.

4

Modèle CHL86200

UTILISATION

UTILISEZ CE CHARGEUR DE BATTERIE

UNIQUEMENT AVEC DES BLOCS-BATTERIES 62 V

LITHIUM-ION LITHIUM Scotts®

CHARGE DU BLOC-BATTERIE

Les blocs-batteries sont livrés dans un état de faible

charge pour éviter des problèmes possibles.

Par conséquent, vous devez les charger avant de

les utiliser.

REMARQUE : les batteries n'atteignent pas une pleine

charge la première fois. Attendez plusieurs cycles

(utilisation de l'outil suivie d'une recharge des batteries)

pour qu'elles se chargent complètement.

CHARGE

• Utilisez ce chargeur de batterie uniquement avec

des blocs-batteries 62V lithium-ion Lithium

Scotts® .

• Assurez-vous que la tension d’alimentation est une

tension domestique normale, 120 V, 60 Hz, CA

uniquement.

• Branchez le chargeur à l'alimentation électrique.Le

voyant sera d’un rouge fixe indiquant que

l’alimentation est activée.

• Placez le bloc-batterie dans le chargeur. (Fig.1)

• Appuyez sur le bloc-batterie pour vous assurer

que les contacts sur le bloc-batterie s'engagent

correctement avec les contacts du chargeur.

• Le voyant du chargeur s'allument. (Fig. 2)

Un voyant ROUGE fixe et un voyant vert clignotant

indiquent que la batterie est en cours de recharge.

Des voyants ROUGE ET VERT fixes indiquent que

la batterie est entièrement chargée.

• Le bloc-batterie devient légèrement chaud au

toucher pendant la charge. Ceci est normal et

n'indique pas un problème.

• NE placez PAS le chargeur dans un endroit

extrêmement chaud ou froid. Son fonctionnement est

optimal à une température ambiante normale.

• Lorsque la batterie est entièrement chargée,

débranchez votre chargeur de l'alimentation

électrique et retirez le bloc-batterie.

• Temps de charge dépend du bloc-piles.

La charge du modèle BL86225 dure environ 90

minutes.

La charge du modèle BL86240 dure environ 140

minutes.

La charge du modèle BL86250 dure environ 180

minutes.

Bouton – appuyer pour

vérifier le niveau de

charge

Fig. 3

Bloc-Batterie

Rouge fixe + Clignote vert = Batterie en charge.

Rouge fixe + Vert fixe = Batterie entièrement chargée.

Fig. 2

Fig. 1

Chargeur

Scotts CHL86200 User manual

Popular Batteries Charger manuals by other brands
