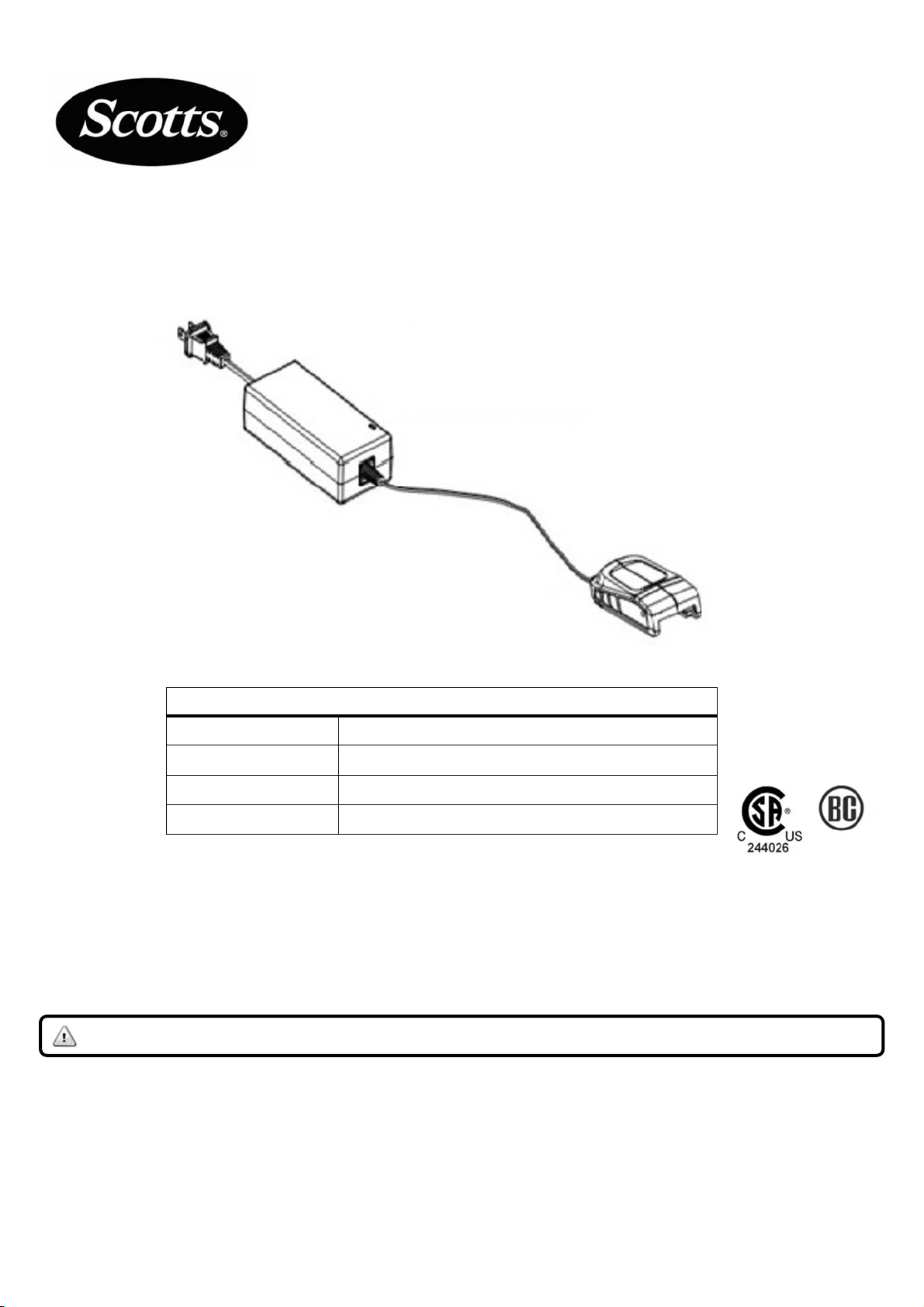

OPERATOR'S MANUAL
Model CHL90024
Battery Charger for use with
Scotts® LITHIUM 24V Lithium-ion Battery Pack
Copyright. All Rights Reserved.
THANK YOU FOR PURCHASING AN Scotts® LITHIUM BATTERY CHARGER.
Your new battery charger has been engineered and manufactured to our high standard for dependability,
ease of operation, and operator safety. Properly cared for, it will give you years of rugged, trouble-free
performance.
DO NOT RETURN THIS PRODUCT TO THE STORE. OPERATING, ASSEMBLY, PARTS, SERVICE QUESTIONS?
GO TO SCOTTS.AMERICANLAWNMOWER.COM OR CALL 1-800-618-7474 BETWEEN 8:00 AM—5:00 PM EST
FOR ASSISTANCE.
CAUTION: Carefully read through this entire operator’s manual before using your new battery charger.
Pay close attention to the Rules for Safe Operation, Warnings, and Cautions. If you use your battery charger properly
and only for what it is intended, you will enjoy years of safe, reliable service.
SAVE THIS MANUAL FOR FUTURE REFERENCE
SPECIFICATIONS:
Input 120 Volts, 60 Hz, AC Only – 70 Watts
Charging Voltage 25.2 Volt
Charging Current 2 Amperes
Net Weight 0.86 Lbs
CA Compliant Charger
Included (Model No.
CHL90024)

WARNING: To reduce risk of
injury, charge only Scotts® Lithium 24V lithium-ion
type rechargeable batteries. Other types of
batteries may burst causing personal injury and
damage.
WARNING:
Do not attempt to operate this battery charger
until you have read thoroughly and understand
completely all instructions, safety rules, etc. contained
in this manual. Failure to comply can result in
accidents involving fire, electric shock, or serious
personal injury. Save this operator's manual and
review frequently for continuing safe operation, and
instructing others who may use this battery charger.
The purpose of safety symbols is to attract your attention to possible dangers. The safety symbols, and
the explanations with them, deserve your careful attention and understanding. The safety warnings do
not by themselves eliminate any danger. The instructions or warnings they give are not substitutes for
proper accident prevention measures.
SYMBOL MEANING
SAFETY ALERT SYMBOL:
Indicates danger, warning, or caution. May be used in conjunction with other symbols or pictographs.
DANGER: Failure to obey a safety warning will result in serious injury to yourself or to others.
Always follow the safety precautions to reduce the risk of fire, electric shock and personal injury.
WARNING: Failure to obey a safety warning can result in serious injury to yourself or to others.
Always follow the safety precautions to reduce the risk of fire, electric shock and personal injury.
CAUTION: Failure to obey a safety warning may result in property damage or personal injury to
yourself or to others. Always follow the safety precautions to reduce the risk of fire, electric shock
and personal injury.
NOTE: Advises you of information or instructions vital to the operation or maintenance of the equipment.
RULES FOR SAFE OPERATION
IMPORTANT SAFETY INSTRUCTIONS FOR
CHARGER
 SAVE THESE INSTRUCTIONS. This manual
contains important safety and operating instructions
for model CHL90024.
 Before using battery charger, read all instructions
and cautionary markings on battery charger, and
product using battery charger. Carefully read and
understand these instructions and the Operator's
Manual for the product using this charger.
 Do not expose charger to rain or snow or other wet
conditions.
 Use of an attachment not recommended or sold by
the battery charger manufacturer may result in a
risk of fire, electric shock, or injury to persons.
 To reduce risk of damage to charger body and
cord, pull by plug body rather than cord when
disconnecting charger.
 Make sure cord is located so that it will not be
stepped on, tripped over, or otherwise subjected to
damage or stress.
 An extension cord should not be used unless
absolutely necessary. Use of improper extension
cord could result in a risk of fire and electric shock. If
extension cord must be used, make sure:
a. That the pins on plug of extension cord are the
same number, size and shape as those of plug
on charger.
b. That the extension cord is properly wired and in
good electrical condition; and
c. That the wire size is large enough for AC ampere
rating of charger as specified below:
d. Charger should be unplugged from extension
cord as soon as battery is fully charged.
RECOMMENDED MINIMUM A.W.G. SIZE FOR
EXTENSION CORDS FOR BATTERY CHARGERS
Ampere Rating 0 - 2.0 2.1 - 3.4
(on face plate)
Cord Length (Feet) Wire Size (A.W.G.)
25’ 16 16
50’ 16 16
100’ 16 16
NOTE: AWG = American Wire Gage
Page 2

Look for this symbol to point out important safety precautions. It means attention!!!
Your safety is involved.
RULES FOR SAFE OPERATION
 DO NOT OPERATE CHARGER WITH A
DAMAGED CORD OR PLUG. If damaged, call our
customer service help line at 1-800-618-7474 for
assistance.
 Do not operate charger if it has received a
sharp blow, been dropped, or otherwise damaged
in any way; call our customer service help line at
1-800-618-7474 for assistance.
 Do not disassemble charger; when service or
repair is required call our customer service help line
at 1-800-618-7474 for assistance. Risk of electric
shock or fire may result if reassembled incorrectly.
 To reduce risk of electric shock, unplug charger
from outlet before attempting any maintenance or
cleaning. Turning off controls will not reduce this
risk.
 Do not use charger outdoors.
 Disconnect charger from power supply when not in
use.
PRECAUTIONS REGARDING THE USE OF
CHARGER AND BATTERY
 Do not charge battery when temperature is below
39°F or above 104°F.
 Never attempt to connect two chargers together.
 The charger is designed to operate on standard
household electrical power. Do not attempt to use it
on any other voltage.
 Do not insert foreign matter into the hole for the
battery in charger.
 Do not charge by means of an engine generator or
DC power source.
 Do not disassemble the battery.
 Do not store the tool and battery in locations where
the temperature may reach or exceed 104°F (40°C)
such as outside sheds or metal buildings in
summer.
 Do not incinerate the battery, even if it is severely
damaged or completely worn out. The battery may
explode in fire.
 Under extreme usage or temperature conditions,
battery leakage may occur. If liquid comes in
contact with your skin, wash immediately with soap
and water, then neutralize with lemon juice or
vinegar. If liquid gets in your eyes, flush them with
clean water for at least 10 minutes, then seek
immediate medical attention.
 Do not short-circuit the battery.
 Do not discharge battery beyond normal use limits.
Further discharging (such as by placing a rubber
band on the trigger switch) can cause a deep
discharge which may result in polarity reversal of a
cell rendering the battery useless.
WARNING: California Proposition 65: The
electrical cord on this product may contain chemicals
known to the State of California to cause cancer and
birth defects or other reproductive harm. Wash hands
after handling.
WARNING: Cancer and Reproductive Harm -
www.P65Warnings.ca.gov.
FCC WARNINGS:
Please note that changes or modifications to this
product not expressly approved by the party
responsible for compliance could void the user's
authority to operate the equipment.
NOTE: This equipment has been tested and found to
comply with the limits for a Class B digital device,
pursuant to Part 15 of the FCC Rules. These limits
are designed to provide reasonable protection
against harmful interference in a residential
installation. This equipment generates, uses and can
radiate radio frequency energy and, if not installed
and used in accordance with the instructions, may
cause harmful interference to radio communications.
However, there is no guarantee that interference will
not occur in a particular installation. If this equipment
does cause harmful interference to radio or television
reception, which can be determined by turning the
equipment off and on, the user is encouraged to try to
correct the interference by one or more of the
following measures:
-- Reorient or relocate the receiving antenna.
-- Increase the separation between the equipment
and receiver.
-- Connect the equipment into an outlet on a circuit
different from that to which the receiver is connected.
-- Consult the dealer or an experienced radio/TV
technician for help.
SAVE THESE INSTRUCTIONS
Page 3

Page 4
OPERATION
USE THIS BATTERY CHARGER ONLY WITH
Scotts® LITHIUM 24V LITHIUM-ION BATTERY
PACKS.
CHARGING BATTERY PACK
Battery packs are shipped in a low charge condition to
prevent possible problems. Therefore, you should
charge them prior to use.
NOTE: Batteries will not reach full charge the first
time they are charged. Allow several cycles (operating
tool followed by recharging batteries) for them to fully
charge.
TO CHARGE
 Make sure power supply is normal house voltage,
120 volts, 60 Hz, AC only.
 Connect charger to power supply. The light will be
GREEN noting that the power is on.
 Slide battery pack into charger.
 Press down on battery pack to be sure contacts
on battery pack engage properly with charger
contacts.
 Charger light will be illuminated.
A constant RED light indicates the battery is
charging.
A constant GREEN light indicates the battery is
fully charged.
 A minimum charge time of 75 minutes is required to
recharge a completely discharged battery pack.
 The battery pack will become slightly warm to the
touch while charging. This is normal and does not
indicate a problem.
 DO NOT place charger in an area of extreme
heat or cold. It will work best at normal room
temperature.
 When the battery is fully charged, unplug your
charger from power supply and remove the battery
pack.

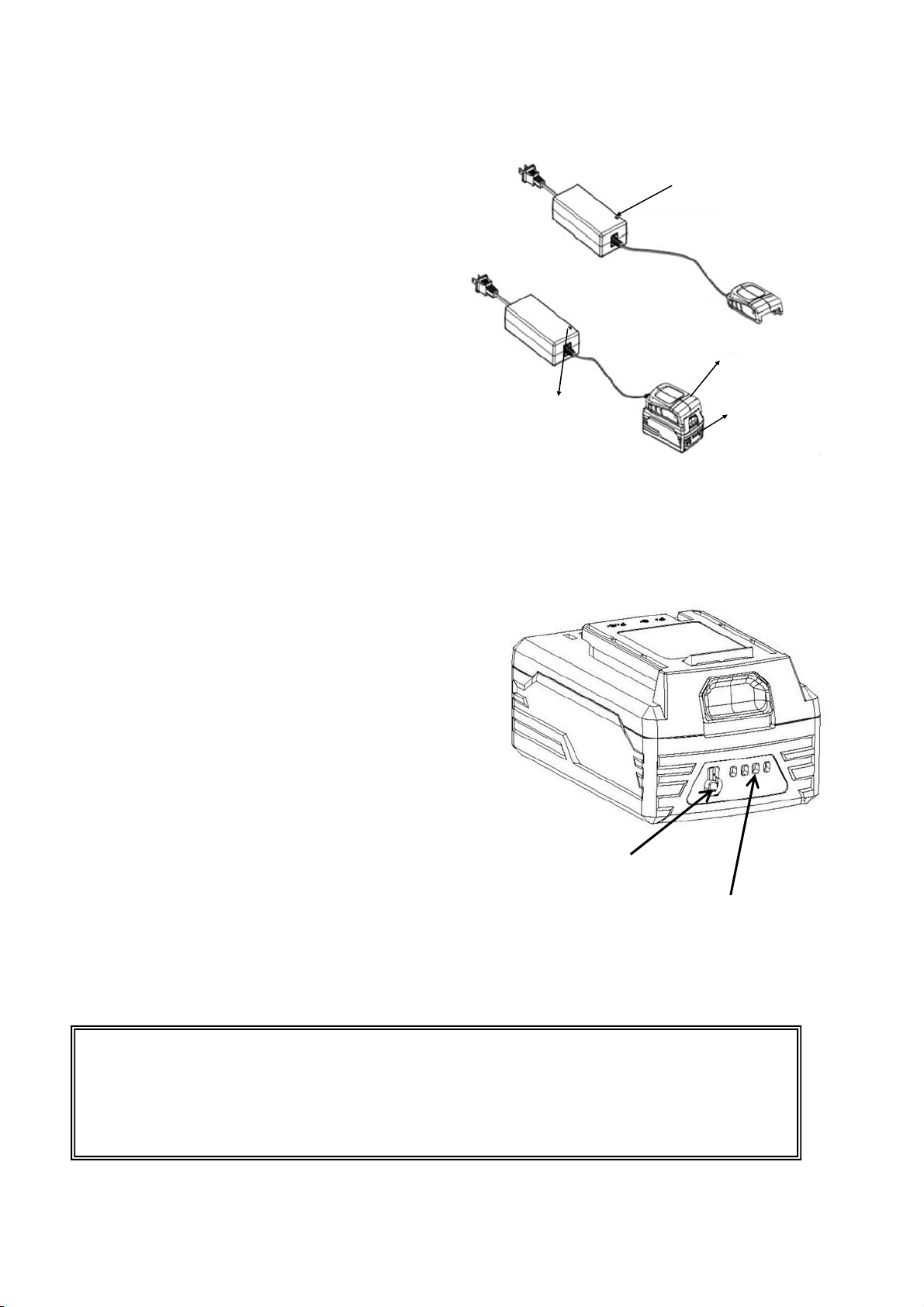

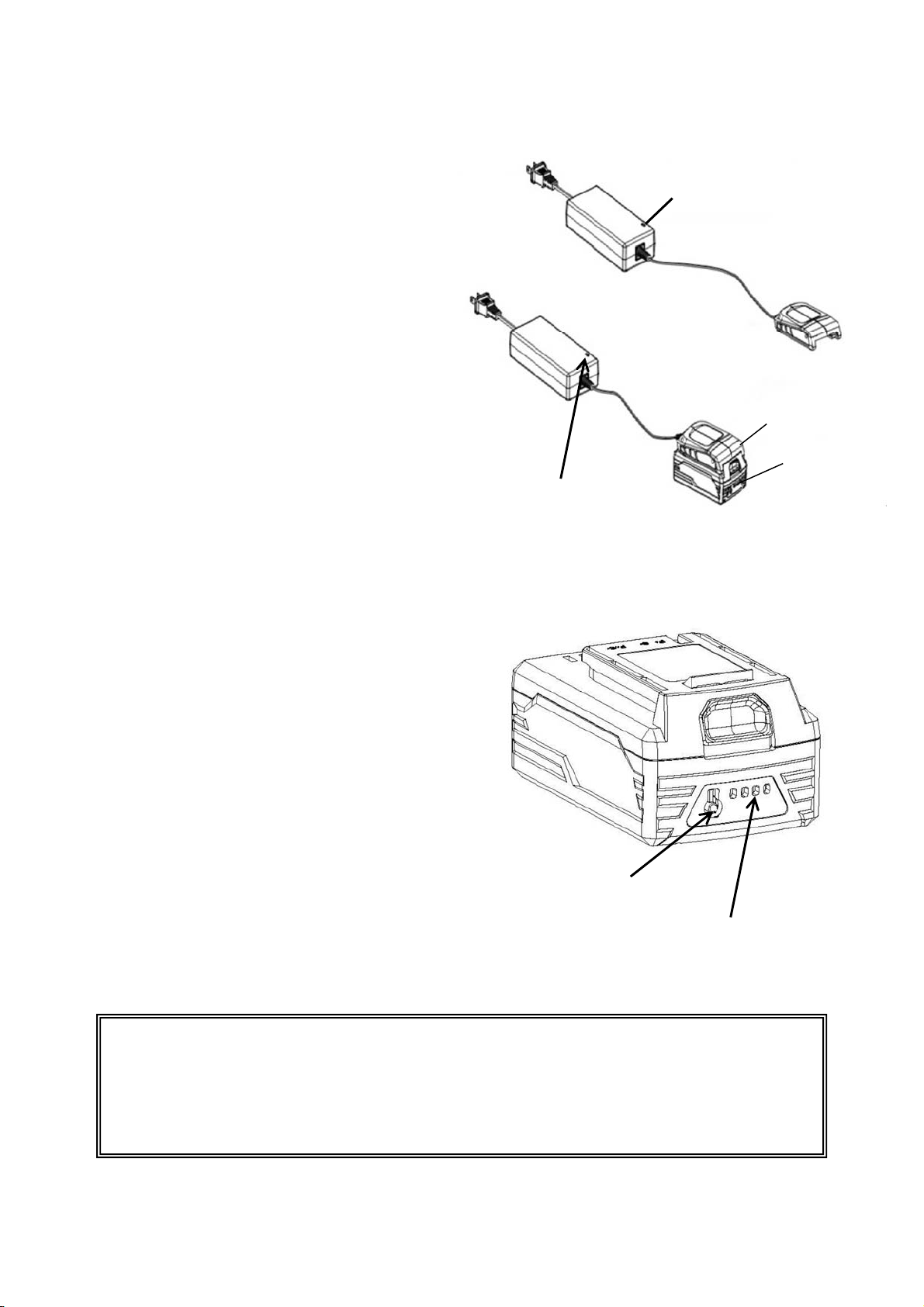

Constant Green with no
battery = Power is on.
Charger
Battery
pack
Constant Red = Battery is
charging
Constant Green = Battery
is fully charged.
Button - press to
check battery’s
capacity.
Capacity indicator lights
4 LED lights =100%
3 LED lights = 75%
2 LED lights = 50%
1 LED light = 25%
LED FUNCTION OF CHARGER
LED WILL BE LIGHTED TO INDICATE STATUS OF CHARGER AND BATTERY PACK:
 One constant Green LED with no battery installed = Power is on.
 One constant Red LED = Battery pack is charging.
 One constant Green LED = Battery pack is fully charged.

OPERATION
Page 5
IMPORTANT INFORMATION FOR RECHARGING HOT BATTERIES
When using a tool continuously, the battery pack will become hot. You should let a hot battery pack cool down
for approximately 30 minutes before attempting to recharge.
NOTE: If the charger does not charge your battery pack under normal circumstances, please call our customer
service help line at 1-800-618-7474 for assistance.
MAINTENANCE
WARNING:
When servicing, use only identical replacement parts.
Use of any other part may create a hazard or cause
product damage.
WARNING:
Do not at any time let brake fluids, gasoline,
petroleum-based products, penetrating oils, etc. come
in contact with plastic parts. They contain chemicals
that can damage, weaken or destroy plastic.
DO NOT abuse power tools. Abusive practices can
damage tools as well as the workplace.
WARNING:
Do not attempt to modify or create accessories not
recommended for use with this charger. Any such
alteration or modification is misuse and could result
in a hazardous condition leading to possible serious
personal injury.
LED FUNCTION OF BATTERY PACK:
LED WILL BE LIGHTED TO INDICATE STATUS OF BATTERY PACK:
 During charging, the four (4) LED lights will flash green one by one in a circular manner.
 When the battery capacity reaches 25%, one (1) LED light will be constant while the remaining three
(3) will continue to flash.
 When 50% capacity is reached, two (2) LED lights will be constant while the remaining two (2) will
continue to flash.
 When 75% capacity is reached, three (3) LED lights will be constant while the last light will continue
to flash.
 When the battery is fully charged, all four (4) LED lights will remain constant.
 After ten (10) hours, including charging time, the lights will automatically shut off.
 During use, pressing the button will turn on the lights showing how much charge is left on the battery.
The lights will automatically shut off after 3 to 5 seconds.
• SERVICE
Now that you have purchased your charger, should a need ever exist for repair parts or
service, simply contact us at 1-800-618-7474. Be sure to provide all pertinent facts when you
call or visit.
• MODEL NUMBER
The model/serial number will be found on a plate attached to the bottom of the housing.
• NAME OF ITEM BATTERY CHARGER
• MODEL NUMBER CHL90024
• SERIAL NUMBER

OPERATOR'S MANUAL
Model CHL90024
Battery Charger for use with
Scotts® LITHIUM 24V Lithium-ion Battery Pack
Copyright. All Rights Reserved.
SCOTTS WARRANTY POLICY
 3 Year limited warranty on all Scotts 24V lithium ion power tools from date of purchase when used for personal,
household, or family use.
 1 Year limited warranty on all Scotts 24V lithium ion batteries and chargers from date of purchase when used for
personal, household, or family use.
The Great States Corp. (GSC) warrants to the original owner that this Scotts product and service part is free from defects
in materials and workmanship and agrees to repair or replace any defective product or part for the warranty period as
stated above.
American Lawn Mower Company
The Great States Corporation
7444 Shadeland Station Way
Indianapolis, IN 46256
In a continued commitment to improve quality, the Manufacturer reserves the right
to make component changes or design changes when necessary. Rev. 10/29/2018
 Warranty voided if used for commercial or industrial purposes or any other improper use as determined by GSC.
 Warranty does not include repairs necessary due to operator’s abuse or negligence (including overloading the product
beyond capacity or immersion in water), or the failure to assemble, operate, maintain or store the product according to
the instructions in the owner’s manual.
 This warranty does not cover
 Wear items, including but not limited to - drive belts & gears, tines, cutting blades, mower blades, saw chains,
mulching blades, blower fans, spool covers, trimmer line, blower and vacuum tubes, guide bars, high pressure
hoses, wheels, handles, augers, worn bags, power cables, and other items subject to wear over time.
 Wear on batteries, including but not limited to – drops, wear and breakage on charger, exposure to extreme
temperature swings (hot or cold), battery left on charger too long, battery left uncharged for too long, and misuse
or abuse of the battery.
 This warranty does not cover damage caused by cold, heat, rain, excessive humidity or other environmental extremes.
 This warranty does not cover normal deterioration of the exterior finish or normal wear and tear on the products
including, but not limited to scratches, cracks, dents, or damage caused by outside chemicals.
 This warranty is not transferable and only applies to new products sold directly from an authorized retailer. This
warranty does not apply to any product, new or used, purchased through unauthorized third-party channels. For
information on authorized dealers, contact our customer support hotline at 1-800-618-7474 (Mon-Fri 8am-5pm Est)
 Any incidental, indirect or consequential loss, damage, or expense that may result from any defect or malfunction of
the products is not covered by the warranty.
 The warranty does not include installation, assembly or normal adjustments explained in the operator’s manual. The
expense of delivering the product to the vendor and the expense of returning the product or replacement parts to the
owner is not covered by the warranty.
Additional Warranty Limitations
Some states do not allow the exclusion or limitation on how long an implied warranty lasts, so the above limitation may
not apply to you. Products sold damaged or incomplete, sold ―as is, or sold as reconditioned are not covered under the
warranty.
Damage or liability caused by shipping, improper handling, improper assembly, incorrect voltage, improper wiring,
improper maintenance, improper modification or the use of accessories and/or attachments not specifically recommended
is not covered by this warranty.
Proof of purchase, original dated sales receipt, must accompany all warranty claims.
For claims go to scotts.americanlawnmower.com or call our customer support hotline from 8am-5pm EST,
Mon-Fri at 1-800-618-7474

MANUAL DEL OPERARIO
Modelo CHL90024
Cargador de batería para utilizar con el paquete
de baterías de iones de litio de 24V LITHIUM Scotts®
Copyright. Todos los derechos reservados.
GRACIAS POR COMPRAR UN CARGADOR DE BATERÍA LITHIUM Scotts® .
Su nuevo cargador de batería fue diseñado y fabricado de acuerdo con nuestros altos estándares de confiabilidad, facilidad
de operación y seguridad para el operario. Si se trata con cuidado, esta herramienta le otorgará años de óptimo rendimiento
y resistencia.
PRECAUCIÓN: antes de utilizar su nuevo cargador de batería, lea atentamente todo este manual del operario.
NO DEVUELVA ESTE PRODUCTO A LA TIENDA. ¿TIENE PREGUNTAS SOBRE FUNCIONAMIENTO, MONTAJE, PIEZAS O
SERVICIO TÉCNICO? IR A SCOTTS.AMERICANLAWNMOWER.COM O LLAME AL 1-800-618-7474 ENTRE LAS 8:00 AM Y LAS
5:00 PM, HORA DEL ESTE DE LOS ESTADOS UNIDOS.
Preste mucha atención a las recomendaciones para un funcionamiento seguro, a las advertencias y a las
precauciones. Utilice su cargador de batería correctamente y sólo para los usos indicados, y disfrutará de
un servicio confiable y seguro durante años.
GUARDE ESTE MANUAL PARA CONSULTAS FUTURAS
ESPECIFICACIONES:
Entrada 120 voltios, 60 Hz, CA únicamente – 70 vatios
Voltaje de carga 25.2 voltios
Corriente de carga 2 amperios
Peso neto 0.4 kg (0.86 libras)
Cargador Cumple con
CA está incluido
(Modelo No. CHL90024)

ADVERTENCIA: Para reducir el
riesgo de lesiones, cargue únicamente baterías
recargables de iones de litio Lithium Scotts® de 24
V. Si utiliza otro tipo de baterías, puede ocasionar
una explosión y provocar daños y lesiones
personales.
ADVERTENCIA:
No intente utilizar este cargador de batería hasta que
haya leído con detenimiento y comprendido todas
las instrucciones, recomendaciones de seguridad,
etc. que se detallan en este manual. De lo contrario,
podría provocar incendios, descargas eléctricas o
lesiones personales graves. Guarde este manual
del operario y revíselo con frecuencia para seguir
utilizando en forma segura este cargador de batería e
instruir a otros operarios.
El objetivo de los símbolos de seguridad es alertarlo sobre los posibles peligros. Observe con atención
estos símbolos, y sus respectivas explicaciones, y asegúrese de comprenderlos. Las advertencias
de seguridad por sí mismas no eliminan los riesgos, no deje de tomar las medidas adecuadas de
prevención de accidentes.
SÍMBOLO SIGNIFICADO
SÍMBOLO DE ALERTA DE SEGURIDAD: indica peligro, advertencia o precaución. Se puede utilizar
junto con otros símbolos o pictografías.
PELIGRO: si hace caso omiso a una advertencia de seguridad, puede ocasionar lesiones graves a
usted o a otros. Siempre respete las precauciones de seguridad a fin de reducir riesgos de incendios,
descargas eléctricas y lesiones personales.
ADVERTENCIA: si hace caso omiso a una advertencia de seguridad, puede ocasionar lesiones
graves a usted o a otros. Siempre respete las precauciones de seguridad a fin de reducir riesgos
de incendios, descargas eléctricas y lesiones personales.
PRECAUCIÓN: si hace caso omiso a una advertencia de seguridad, puede ocasionar daños a la
propiedad o lesiones personales a usted o a otros. Siempre respete las precauciones de seguridad
a fin de reducir riesgos de incendios, descargas eléctricas y lesiones personales.
NOTA: le proporciona información o instrucciones importantes para el funcionamiento y mantenimiento del equipo.
RECOMENDACIONES PARA UN FUNCIONAMIENTO SEGURO
IMPORTANTES INSTRUCCIONES DE SEGURIDAD
PARA EL CARGADOR
 GUARDE ESTAS INSTRUCCIONES. Este manual
contiene importantes instrucciones de seguridad y
funcionamiento para los modelo CHL90024.
 Antes de utilizar el cargador de batería, lea todas
las instrucciones y señales de advertencia que se
encuentran en el cargador y en el producto en el
que se lo utilizará. Lea atentamente y comprenda
estas instrucciones y el Manual del operario del
producto en el que se utilizará este cargador.
 No exponga el cargador a la lluvia, nieve u otras
condiciones de humedad.
 El uso de un dispositivo no recomendado ni vendido
por el fabricante del cargador de batería podría
provocar riesgos de incendios, descargas eléctricas
o lesiones a personas.
 Para desconectar el cargador tire del enchufe, no del
cable. De esta forma, evitará que se dañen el cable
y el cargador.
 Asegúrese de colocar el cable donde no pueda ser
pisado ni expuesto a daños o tensiones.
 No utilice un cable de extensión a menos que sea
extremadamente necesario. El uso de un cable de
extensión incorrecto podría ocasionar riesgos de
incendios y descarga eléctrica. Si debe utilizar un
cable de extensión, tenga en cuenta:
a. Que las clavijas del enchufe del cable de extensión
sean del mismo número, tamaño y forma que las
del enchufe del cargador.
b. Que el cable de extensión esté conectado
correctamente y en buenas condiciones eléctricas.
c. Que el tamaño del cable sea adecuado para
el amperaje de CA del cargador, según lo
especificado a continuación:
d. El cargador se debe desenchufar del cable de
extensión tan pronto como la batería esté
completamente cargada.
TAMAÑO MÍNIMO RECOMENDADO POR AWG
PARA CABLES DE EXTENSIÓN PARA
CARGADORES DE BATERÍA
Amperaje
(en la superficie 0-2,0 2,1-3,4
de la placa)
Largo del cable (pies) Tamaño del cable (AWG)
7,62 m (25 pies) 16 16
15,24 m (50 pies) 16 16
30,48 m (100 pies) 16 16
NOTA: AWG = sistema norteamericano de calibre
de cables
Página 2

Busque este símbolo que indica precauciones de seguridad importantes. ¡Significa
que debe prestar atención! Su seguridad está en juego.
RECOMENDACIONES PARA UN FUNCIONAMIENTO SEGURO
 NO UTILICE EL CARGADOR SI EL CABLE O EL
ENCHUFE ESTÁN DAÑADOS. En ese caso,
comuníquese con nuestra línea de ayuda de
atención al cliente al 1-800-618-7474 para recibir
asistencia. .
 No utilice el cargador si ha sufrido un golpe fuerte, si
lo ha dejado caer al piso o si ha sufrido algún otro
daño. Comuníquese con nuestra línea de ayuda de
atención al cliente al 1-800-618-7474 para recibir
asistencia.
 No desarme el cargador. Si necesita servicio
técnico o reparación, comuníquese con
nuestra línea de ayuda de atención al cliente
al 1-800-618-7474 para recibir asistencia. Si
arma el equipo incorrectamente, podría provocar
descargas eléctricas o incendios.
 Para reducir el riesgo de descarga eléctrica,
desenchufe el cargador del tomacorriente antes de
realizar el mantenimiento o la limpieza. Si sólo
apaga los controles, no minimizará el riesgo.
 No utilice el cargador en exteriores.
 Desconecte el cargador del suministro eléctrico
cuando no esté en uso.
PRECAUCIONES RESPECTO DEL USO DEL
CARGADOR Y LA BATERÍA
 No cargue la batería cuando la temperatura sea
inferior a 4ºC (39 ºF) o superior a 40 ºC (104 ºF).
 Nunca intente conectar dos cargadores juntos.
 El cargador está diseñado para funcionar con un
suministro eléctrico doméstico estándar. No intente
utilizarlo con otro voltaje.
 No introduzca sustancias extrañas en la abertura
para la batería del cargador.
 No cargue la batería con un generador de motor o
suministro eléctrico de CC.
 No desarme la batería.
 No guarde la herramienta y la batería en lugares
donde la temperatura alcance o supere los 40 ºC
(104 ºF), como cobertizos o construcciones
metálicas en verano.
 No incinere la batería, aunque esté muy dañada o
totalmente agotada. La batería podría explotar.
 En condiciones de uso y temperaturas extremas,
es posible que ocurra una pérdida de líquido de la
batería. Si el líquido entra en contacto con la piel,
lave inmediatamente con agua y jabón, y luego
neutralice el efecto con jugo de limón o vinagre.
Si el líquido penetra en los ojos, enjuáguese con
agua limpia durante al menos 10 minutos y
obtenga asistencia médica de inmediato.
 No provoque un cortocircuito en la batería.
 No descargue la batería más allá de los límites
de uso normal. Una descarga excesiva (como
la que sucede si coloca una goma elástica en el
interruptor de gatillo) puede provocar una descarga
profunda y, como consecuencia, una inversión de
polaridad de la pila que inutilizará la batería.
ADVERTENCIA: Los cables eléctricos de
este producto pueden contener químicos
reconocidos por el Estado de California como
causantes de cáncer, defectos de nacimiento u
otros efectos nocivos para el aparato reproductor.
Lávese las manos después de manipular el
producto.
ADVERTENCIA: Cáncer y Daño
Reproductivo - www.P65Warnings.ca.gov.
ADVERTENCIA DE LA FCC: Por favor
tenga en cuenta que los cambios o modificaciones a
los que se someta este producto y que no estén
expresamente aprobados por la parte responsable del
cumplimiento, podrían anular la autoridad del usuario
para operar el equipo.
NOTA: Este equipo ha sido probado y se ha
determinado que cumple con los límites de un
dispositivo digital Clase B, de conformidad con la
Parte 15 de las Reglas de la Comisión Federal de
Comunicaciones (FCC por sus siglas en inglés). Estos
límites están diseñados para brindar una protección
razonable contra interferencias dañinas en
instalaciones residenciales. Este equipo genera,
utiliza y puede emitir energía de radiofrecuencia, y si
no se instala y utiliza según las instrucciones, podría
ocasionar interferencia perjudicial para las
comunicaciones por radio. Sin embargo, no se
garantiza que no se producirá interferencia en alguna
instalación en particular. Si este equipo causa
interferencia perjudicial a la recepción de radio o de
televisión, lo cual puede determinar si apaga y
enciende el equipo, se le aconseja al usuario que
trate de corregir la interferencia realizando una o más
de las siguientes acciones:
-- Cambie la ubicación o la orientación de la antena
receptora.
-- Aumente la distancia que separa el equipo y el
receptor.
-- Conecte el equipo a un tomacorriente que esté en
un circuito distinto al que está conectado el receptor.
-- Consulte a su concesionario o a un técnico
experimentado de radio/TV para pedir ayuda.
GUARDE ESTAS INSTRUCCIONES
Página 3

Página 4
FUNCIONAMIENTO
UTILICE ESTE CARGADOR DE BATERÍA
ÚNICAMENTE CON LOS PAQUETES DE BATERÍAS
DE IONES DE LITIO LITHIUM Scotts® DE 24V.
CARGA DEL PAQUETE DE BATERÍAS
Observe las figuras 1 y 2.
Los paquetes de baterías se envían con poca carga
para evitar posibles problemas. Por ende, debe
cargarlos antes de utilizarlos.
NOTA: las baterías no se cargarán por completo
en la primera carga. Realice varios ciclos (use la
herramienta y luego vuelva a cargar las baterías) para
que se carguen por completo.
PROCEDIMIENTO DE CARGA
 Asegúrese de que el voltaje del suministro eléctrico
sea el doméstico normal: 120 voltios, 60 Hz, CA
únicamente.
 Conecte el cargador al suministro eléctrico.
Una luz VERDE constante indica que el equipo
está ENCENDIDO.
 Coloque el paquete de baterías en el cargador.
 Presione el paquete de baterías para asegurarse
de que los contactos de las baterías y los del
cargador se conecten correctamente.
 Se iluminarán ambas luces del cargador.
Una luz ROJA constantes indican que la batería
se está cargando.
Una luz VERDE constante. Indican que la
batería está cargada por completo.
 Se necesitan de 75 minutos recargar un paquete de
baterías totalmente descargado.
 El paquete de baterías estará tibio al tacto mientras
se esté cargando. Esto es normal y no indica un
problema.
 NO coloque el cargador en un área de calor o
frío extremo. Funcionará mejor a temperatura
ambiente normal.
 Cuando la batería esté cargada por completo,
desenchufe el cargador del suministro eléctrico y
retire el paquete de baterías.
Luz LED verde constante = el
equipo está encendido.
Luz roja constante =
la batería se está cargando.
Luz verde constante =
la batería se cargó por
completo.
Paquete de
baterías
Cargador
Botón: presionar para
verificar la capacidad
de la batería.
Luces indicadoras de capacidad
4 luces LED = 100%
3 luces LED = 75%
2 luces LED = 50%
1 luz LED = 25%
FUNCIÓN DE LAS LUCES LED DEL CARGADOR
LAS LUCES LED SE ILUMINARÁN PARA INDICAR EL ESTADO DEL CARGADOR Y DEL
PAQUETE DE BATERÍAS:
 Una luz LED verde constante cuando la batería no está instalada = el equipo está encendido.
 Una luz LED roja constante = el paquete de baterías se está cargando.
 Una luz LED verde constante = el paquete de baterías se cargó por completo.
