NOTICE D’INSTALLATION
Kit de démarrage Wi-Fi + tête thermostatique
no-531610-2210
FR
FR

Veuillez lire et conserver ce mode d'emploi durant toute la durée de vie de
l'appareil afin de pouvoir vous y référer à tout moment.
Recyclage
Déchets d’équipements électriques et électroniques
Ce symbole sur le produit, ses accessoires ou sa documentation indique
que ce dernier est conforme à la Directive européenne 2012/19/UE.
Cela signifie que ni le produit, ni ses accessoires électroniques usagés
ne peuvent être jetés avec les autres déchets ménagers. Veuillez
séparer vos produits et accessoires usagés des autres déchets. La mise
au rebut citoyenne de votre ancien produit permet de protéger
l’environnement et la santé, vous favoriserez ainsi le recyclage de la
matière qui les compose dans le cadre d’un développement durable.
Les particuliers sont invités à contacter les autorités locales pour
connaitre les procédures et les points de collectes de ces produits en
vue de leur recyclage.
Garantie
La garantie de votre appareil et ses accessoires se conforme aux
dispositions légales à la date de l’achat.
Les pièces détachées pour cet appareil sont au moins disponibles
pendant toute la durée de la garantie.
Déclaration de conformité
Le soussigné, SEDEA, déclare que l’équipement radioélectrique du type
Kit de démarrage Wi-Fi + tête thermostatique est conforme à la
directive 2014/53/UE. Le texte complet de la déclaration UE de
conformité peut être consulté sur notre site internet en saisissant la
référence du produit dans la barre de recherche de notre support
technique : https://www.sedea-pro.fr/support-technique/
Recyclage des piles
Les piles fournies avec cet appareil necessitent d’être recyclées par
une filière spécifique, lorsqu'elles seront en fin de vie, veuillez les
ramener dans un point de collecte adapté (déchetterie, bacs de
recyclage dédiés....).
Adresse
Importé par SEDEA
Parc d’activités du mélantois
rue des saules CS80458
59814 LESQUIN cedex
NOTICE D’INSTALLATION
Kit de démarrage Wi-Fi + tête thermostatique
no-531610-2210

Veuillez lire et conserver ce mode d'emploi durant toute la durée de vie de
l'appareil afin de pouvoir vous y référer à tout moment.
Recyclage
Déchets d’équipements électriques et électroniques
Ce symbole sur le produit, ses accessoires ou sa documentation indique
que ce dernier est conforme à la Directive européenne 2012/19/UE.
Cela signifie que ni le produit, ni ses accessoires électroniques usagés
ne peuvent être jetés avec les autres déchets ménagers. Veuillez
séparer vos produits et accessoires usagés des autres déchets. La mise
au rebut citoyenne de votre ancien produit permet de protéger
l’environnement et la santé, vous favoriserez ainsi le recyclage de la
matière qui les compose dans le cadre d’un développement durable.
Les particuliers sont invités à contacter les autorités locales pour
connaitre les procédures et les points de collectes de ces produits en
vue de leur recyclage.
Garantie
La garantie de votre appareil et ses accessoires se conforme aux
dispositions légales à la date de l’achat.
Les pièces détachées pour cet appareil sont au moins disponibles
pendant toute la durée de la garantie.
Déclaration de conformité
Le soussigné, SEDEA, déclare que l’équipement radioélectrique du type
Kit de démarrage Wi-Fi + tête thermostatique est conforme à la
directive 2014/53/UE. Le texte complet de la déclaration UE de
conformité peut être consulté sur notre site internet en saisissant la
référence du produit dans la barre de recherche de notre support
technique : https://www.sedea-pro.fr/support-technique/
Recyclage des piles
Les piles fournies avec cet appareil necessitent d’être recyclées par
une filière spécifique, lorsqu'elles seront en fin de vie, veuillez les
ramener dans un point de collecte adapté (déchetterie, bacs de
recyclage dédiés....).
Adresse
Importé par SEDEA
Parc d’activités du mélantois
rue des saules CS80458
59814 LESQUIN cedex
03 20 96 59 91
[email protected]
PASSERELLE WIFI
CABLE USB-A /
MICRO USB
COMPOSITION DU KIT
ADAPTATEURS (pour vannes Danfoss RA, RAV et RAVL)
RALLONGE POUR VALVE RAV
TÊTE THERMOSTATIQUE
M30X1,5

DESCRIPTION
TÊTE
1. Écran LCD
2. Molette de réglage
3. Voyant lumineux
4. Écrou de fixation
5. Erreur
6. Batterie faible
7. Température de consigne
8. Détection fenêtre
ouverte*
9. Mode automatique
10. Mode manuel
11. Mode installation
12. Réseau
13. Verrouillage enfant
5
6
7
8
910
11
12
13
*Lorsque la tête thermostatique détecte que la fenêtre est ouverte, la vanne sera
fermée pendant 30 minutes pour réduire la perte de chaleur

DESCRIPTION PASSERELLE
1 2 3
4
1. Voyant rouge (réseau)
2. Voyant bleu (état)
3. Bouton reset (appui pendant plus de 5 secondes)
4. Connecteur Micro USB (pour alimentation 5VCC
1A)

CONSIGNES AVANT INSTALLATION
Afin de minimiser l'influence de la chaleur du radiateur sur la tête
thermostatique, il est recommandé de l'installer comme suit :
Des adaptateurs sont fournis vous
permettant de raccorder la tête
thermostatique à la vanne de votre
radiateur. Faites des essais de
raccordement avant de commencer
l’installation. L’écrou de la vanne
thermostatique s’adapte sur un corps de
vanne ayant un pas de vis de M30x1,5
(standard). Les adaptateurs fournis permettent
le raccordement de la tête sur les corps de vanne
Danfoss RA, RAV et RAVL. Veillez à bien identifier
le pas de vis ou modèle de votre corps de vanne et
procurez vous les raccords ou adaptateurs nécessaires avant de débuter
l’installation. Faites appel à un technicien qualifié en cas de doute.

1. Maintenez la tête à l’arrière
(écrou) puis faite pivoter le corps
de l’appareil dans le sens
antihoraire afin de déverrouiller
et d’ouvrir son boîtier.
2. Insérez 2 piles AA 1.5 volts
alcalines (ne pas utiliser de piles
rechargeables). Veillez à bien
respecter le sens d’insertion : la
polarité est indiquée sur le
compartiment à piles.
3. Une fois les piles insérées, l’écran
s’allume et affiche la température
actuelle ainsi que le symbole :
MONTAGE TÊTE THERMOSTATIQUE

4. Repositionnez le boîtier de la tête thermostatique. Tournez le
dans le sens horaire pour verrouiller l’ensemble.
5. Appuyez sur l’écran
pendant 3 secondes avant
d’installer la tête sur la
valve du radiateur.

6. F1₁ ainsi que le symbole
apparaissent sur l’écran. Le moteur de
la tête s’initialise (vibrations).
7. Alignez l’écrou de vissage de la tête thermostatique avec la
vanne du radiateur. Poussez légèrement vers l’avant puis vissez
doucement l’écrou dans le sens des aiguilles d’une montre. Ne pas
trop serrer ! le couple de serrage maximal est de 5 N-m.

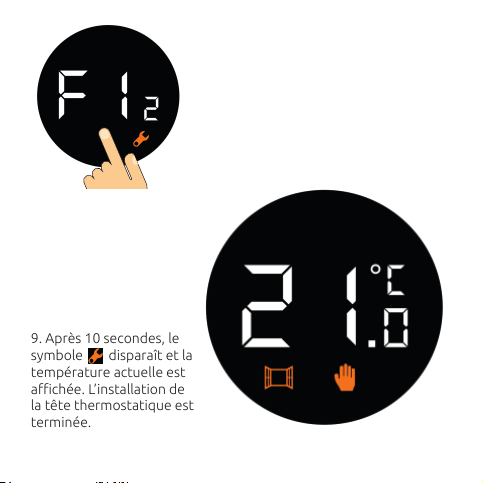

8. Une fois la tête correctement
installée, appuyez sur l’écran :
L’afficheur indique F1₂
9. Après 10 secondes, le
symbole disparaît et la
température actuelle est
affichée. L’installation de
la tête thermostatique est
terminée.

Calibrage automatique
Lorsque la tête thermostatique est installée, l'équipement sera
ajusté automatiquement en fonction du système de chauffage. Au
cours de ce processus, vous pouvez constater que le thermostat
réagit lentement ou qu'il se réchauffe ou se refroidit
automatiquement.
L’appareil ferme la vanne du radiateur à un moment précis, puis
l'ouvre à nouveau pour détecter la position d'ouverture exacte de
la vanne. La fonction de détection automatique permet d'utiliser la
chaleur le plus efficacement possible et de contrôler la
température avec plus de précision.

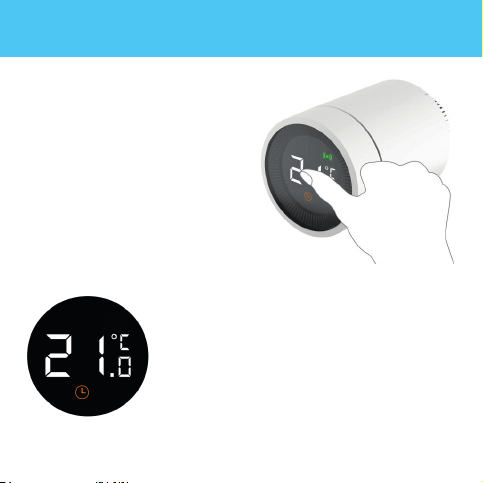

Mode automatique
En mode automatique, la tête se règle
automatiquement sur la température
souhaitée. Exemple : 21 lorsque vous êtes à
la maison, 17 pendant le sommeil et 15
lorsque vous n’êtes pas chez vous.
Le réglage du mode automatique nécessite
la connexion à la passerelle et au réseau
Wi-Fi.
UTILISATION TÊTE THERMOSTATIQUE
1. Sélection du mode
Appuyez sur l’écran une fois pour
basculer entre les modes
-Automatique
-Manuel
-Anti-gel

Mode manuel
Dans ce mode, vous réglez simplement la
température que vous souhaitez à l’aide de
la molette de réglage (plage de
température : 5 à 30°C).
Mode anti-gel
Lorsque vous quittez votre domicile pour
une longue période, réglez le thermostat en
mode antigel (plage de température : 5 à
15°C). Ce mode est principalement conçu
pour protéger les conduites d'eau du gel à
basse température.
2. Réglage de la température
Tournez la molette pour
augmenter ou baisser la
température souhaitée.

3. Verrouillage enfants
Appuyez longuement sur l’écran de la tête thermostatique pour
activer ou désactiver la fonction verrouillage enfants. Lorsque cette
fonction est activée, toutes les opérations sur la tête sont
invalidées pour empêcher les enfants de jouer avec l’appareil ou de
le faire fonctionner par curiosité.
1. Pressez et maintenez le
bouton de l’écran plus de 3
secondes
2. Le symbole apparaît sur
l’écran pour indiquer que le
verrouillage est bien activé.
Appuyez de nouveau sur
l’écran plus de 3 secondes
pour déverouiller la tête.

1. Téléchargement de l’application SEDEA Home
Si vous n’avez pas accès au Playstore,
nous vous invitons à scanner le QR
Code ci-contre afin de pouvoir
télécharger le fichier d’installation de
l’application sur votre téléphone
Android.
Attention, lors du lancement de celle-ci, il peut vous être
demandé d’autoriser l’installation à partir de sources
inconnues, si tel est le cas, veuillez configurer votre téléphone
en conséquence.
CONNEXION WIFI
Téléchargez l’application
SEDEA Home disponible sur
Google Play et sur l’App store :

Créer un nouveau compte
Créer un nouveau compte
Création compte SEDEA Home
Pour créer votre compte SEDEA Home, vous
avez la possibilité d’utiliser votre adresse mail
ou votre numéro de mobile. Pour vérifier
votre adresse mail ou votre numéro de
téléphone, un code vous sera envoyé et vous
devrez créer un mot de passe pour finaliser la
création de votre compte.
ATTENTION : veuillez vous assurer que votre smartphone est
connecté sur une bande Wi-Fi 2,4 GHz avant de commencer la
procédure de connexion. L’appareil est en effet uniquement
compatible avec une bande Wi-Fi de 2,4 GHz.
Si votre routeur (box internet) prend en charge les bandes 2,4
GHz et 5 GHz, mais qu’un seul nom de réseau Wi-Fi est affiché,
connectez vous à la page de configuration de la box ou
consultez votre fournisseur d’accès pour modifier les réglages.

2. Connexion WiFi
+
2.1 Ouvrir l’application puis
cliquer sur le + situé en haut à
droite de l’écran :
Il est ensuite conseillé de suivre
l’assistant d’installation affiché
sur votre smartphone.
2.2. Sélectionnez l’appareil (Tête thermostatique eTH600) dans la
liste proposée :
Tête thermostatique
(Zigbee)
eTH600

2.3. Sélectionnez ensuite le type de
passerelle utilisée (filaire ou sans fil)
Il faut ici sélectionner la passerelle
sans fil :
2.4. Entrez le mot de passe
de votre réseau WiFi dès
que celui-ci vous sera
demandé puis cliquez sur
«Confirmer».
(réseau WiFi 2,4GHz sur
lequel est connecté votre
smartphone)

Pour profiter d’une connexion réseau
optimale, branchez la passerelle Wi-Fi au plus
près de votre box internet.
-Raccordez le cordon Micro USB fourni à un
chargeur USB 5 volts 1 ampère (minimum) :
5.0V DC 1.0A
-Branchez le chargeur USB sur une prise de
courant.
3. Branchement de la passerelle

Une fois la passerelle branchée,
les voyants s’allument et
clignotent. Patientez pendant la
phase d’initialisation.
Cliquez sur «Vérifiez que le témoin
clignote rapidement» dès que :
-Le voyant est allumé fixe
-Le voyant rouge clignote
rapidement
Cliquez sur suivant.
L’application SEDEA Home lance
alors une recherche de
périphérique sur votre réseau. Une
fois l’appareil reconnu, il est
connecté au réseau Wi-Fi et
associé à votre compte SEDEA
Home :
