SEI HZ1216741 User manual

HZ1216741

2 |

3 |

4 |
1 x1
Wood top panel
Panel superior de madera
Panneau supérieur en bois
2 x1
Wood bottom panel
Panel inferior de madera
Panneau inférieur en bois
3 x1
Wood left panel
Panel izquierdo de
madera
Panneau de gauche en
bois
4 x1
Wood middle panel
Panel central de madera
Panneau central en bois
5 x1
Wood right panel
Panel derecho de madera
Panneau droit en bois
6 x2
Wood back panel
Panel posterior de madera
Panneau arrière en bois
7 x2
Wood door
Puerta de madera
Porte en bois
8 x2
Wine glass rack
Estante de copas de
vino
Support en verre à vin
9 x2
Handle
Asa
Poignée
10 x4
Wine rack stretcher
Camilla de estante para
vinos
Civière à crémaillère à vin
11 x2
Wine rack side panel
Panel lateral del estante
para vinos
Panneau latéral du casier
à vin
12 x2
Leg
Pierna
Jambe
13 x2
Stretcher
Camilla
Civière
14 x4
Wood shelf
Estante de madera
Étagère en bois

5 |
A x12
Wood Dowel
Clavija de madera
Cheville en bois
8x30mm
B x6
Cam Bolt
Perno de leva
Boulon à cames
6x38mm
C x6
Cam lock
Bloqueo de leva
Verrouillage de la
came
15mm
D x34
Screw
Tornillo
Vis
8x5/8”
E x12
Screw
Tornillo
Vis
8x1-1/4”
F x6
Corner bracket
Soporte de esquina
Support d’angle
G x6
Screw
Tornillo
Vis
2.8x18mm
H x4
Hinge
Bisagra
Charnière
I x16
Shelf peg
Clavija de estante
Cheville d’étagère
J x14
Bolt
Cerrojo
Boulon
1/4”x1”
K x4
Chrome bolt cover
Cubierta de perno
cromada
Couvercle de boulon
chromé
11mm
L x8
Wine rack end cap
Tapa del extremo del
estante para vinos
Bouchon d’extrémité
de casier à vin
M x4
Bolt
Cerrojo
Boulon
1/4”x1-1/2
N x2
Wall Anchor
Anclaje de pared
Ancre murale
O x4
L Bracket
Soporte L
Support L
P x2
Plastic Strap
Correa de plástico
Sangle en plastique
Q x1
Allen Wrench
Llave Allen
Clé Allen
R x8
Black bolt cover
Cubierta de perno
negro
Couvercle de
boulon noir

6 |
1
2
A
Wood Dowel
Clavija de
madera
Cheville en bois
(8x30mm)
X 6
B
Cam Bolt
Perno de leva
Boulon à cames
(6X38mm)
X 6
C
Cam Lock
Bloqueo de leva
Verrouillage de la
came
(15mm)
X 6
2.1 Attach wood left panel (#3),
wood middle panel (#4) and wood
right panel (#5) to wood top panel
(#1) using wood dowel(#A), cam
bolt(B) and cam lock(#C).
2.1 Conecte el panel izquierdo de
madera (# 3), el panel central de
madera (# 4) y el panel derecho
de madera (# 5) al panel superior
de madera (# 1) utilizando clavija
de madera (#A), perno de leva (B)
y bloqueo de leva (#C).
2.1 Fixez le panneau gauche en
bois (#3), le panneau central en
bois (#4) et le panneau droit en
bois (#5) au panneau supérieur en
bois (#1) à l’aide d’une cheville en
bois (#A), d’un boulon à came (B)
et d’un verrou à came (#C).
A-
B-

7 |
3
4
D
Screw
Tornillo
Vis
(8x5/8”)
X 8
A
Wood Dowel
Clavija de
madera
Cheville en bois
(8x30mm)
X 6
E
Screw
Tornillo
Vis
(8X1-1/4”)
X 6
3.1Attach wine glass rack (#8) to wood top
panel (#1) using screws (#D).
3.2 Attach wood back panel (#6) to wood top
panel (#1).
3.1 Conecte el estante de vidrio de vino (# 8)
al panel superior de madera (# 1) usando
tornillos (#D).
3.2 Conecte el panel posterior de madera (#
6) al panel superior de madera (# 1).
3.1 Fixez le support en verre à vin (#8) au
panneau supérieur en bois (#1) à l’aide de vis
(#D).
3.2 Fixez le panneau arrière en bois (#6) au
panneau supérieur en bois (#1).
4.1Attach wood bottom panel (#2) to wood left
panel (#3), wood middle panel (#4) and wood right
panel (#5) using wood dowel(#A) and screw (#E).
4.1 Conecte el panel inferior de madera (# 2) al
panel izquierdo de madera (# 3), el panel central
de madera (# 4) y el panel derecho de madera (#
5) usando clavija de madera (#A) y tornillo (#E).
4.1 Fixez le panneau inférieur en bois (#2) au
panneau gauche en bois (#3), au panneau central
en bois (#4) et au panneau droit en bois (#5) à
l’aide d’une cheville en bois (#A) et d’une vis (#E).
-A
8

8 |
7
5
6
F
Corner Bracket
Soporte de
esquina
Support d’angle
X 6
G
Screw
Tornillo
Vis
(2.8X18mm)
X 6
D
Screw
Tornillo
Vis
(8x5/8”)
X 24
H
Hinge
Bisagra
Charnière
X 4
I
Shelf Peg
Clavija de
estante
Peg d’étagère
X16

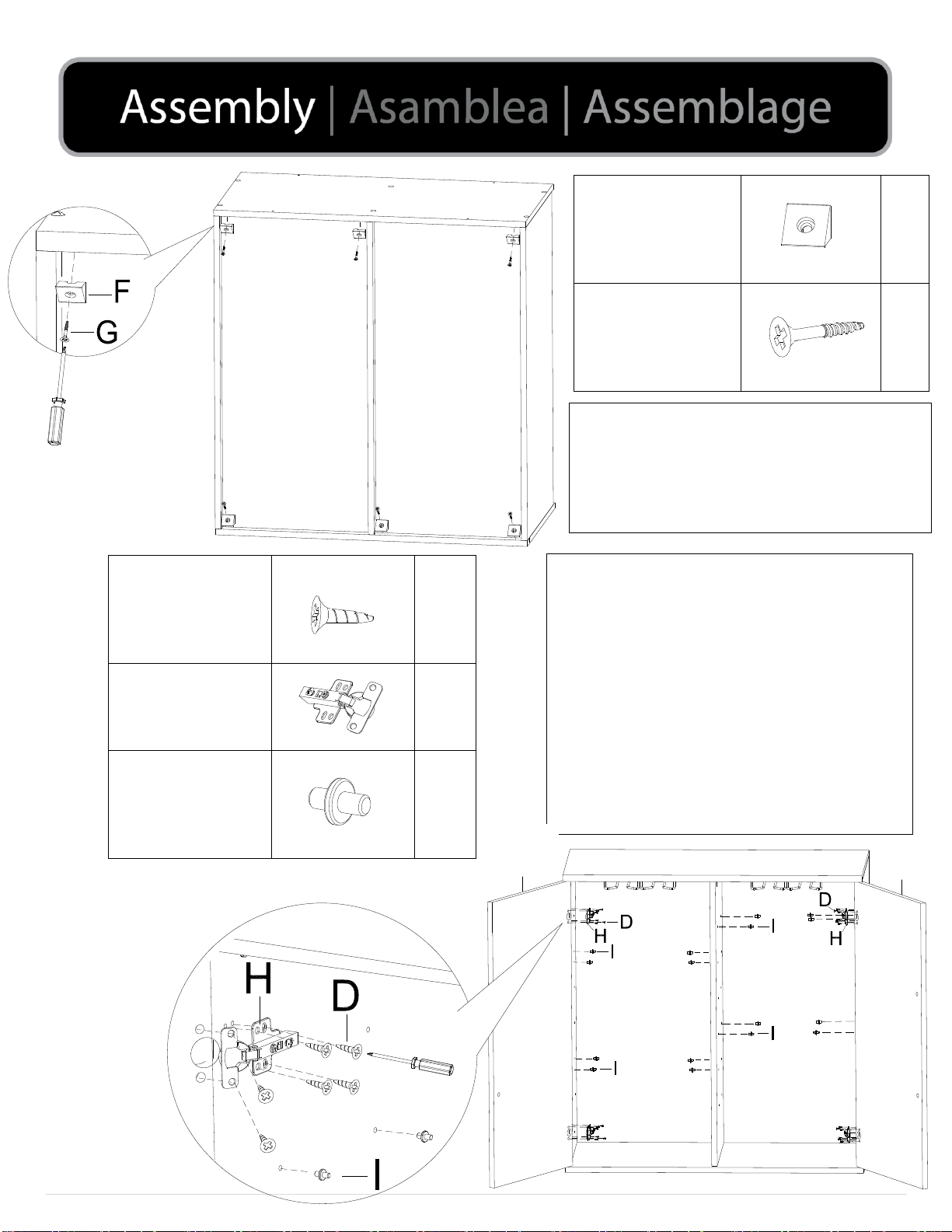

5.1 Screw the corner bracket (#F) to the wood
back panel using screw (#G).
5.1 Atornille el soporte de la esquina (#F) al
panel posterior de madera con el tornillo (#G).
5.1 Vissez le support d’angle (#F) sur le panneau
arrière en bois à l’aide d’une vis (#G).
6.1 Attach wood door (#7) to wood left panel (#3)
and wood right panel (#5) using hinge(#H) and
screw(#D).
6.2Attach shelf peg (#I) to each wood panel.
6.1 Conecte la puerta de madera (# 7) al panel
izquierdo de madera (# 3) y al panel derecho de
madera (# 5) usando bisagra (#H) y tornillo (#D).
6.2 Coloque la clavija del estante (#I) a cada
panel de madera.
6.1 Fixez la porte en bois (no 7) au panneau
gauche en bois (no 3) et le panneau droit en bois
(no 5) à l’aide de la charnière (#H) et de la vis
(#D).
6.2 Fixez le piquet d’étagère (#I) à chaque
panneau de bois.
7

9 |
7
J
Bolt
Cerrojo
Boulon
(1/4”x 1”)
X 6
Q
Allen Wrench
Llave Allen
Clé Allen
X 1
7.1 Attach handle (#9) to wood door (#7) using screw (#J) and
Allen wrench (#Q)
7.1 Conecte la manija (#9) a la puerta de madera (#7) usando
tornillo (#J) y llave Allen (#Q)
7.1 Attachez la poignée (no 9) à la porte en bois (no 7) à l’aide
d’une vis (#J) et d’une clé Allen (#Q)

10 |
8
J
Bolt
Cerrojo
Boulon
(1/4”x 1”)
X 8
L
Wine rack end cap
Tapa del extremo del
estante para vinos
Bouchon d’extrémité de
casier à vin
X 8
Q
Allen Wrench
Llave Allen
Clé Allen
X 1
R
Black bolt cover
Cubierta de perno negro
Couvercle de boulon
noir
X 8
8.1 Attach wine rack stretchers (#10) to wine rack side
panels (#11) using bolts(#J) and allen wrench(#Q).
8.2 Attach wine rack end cap (#L) and black bolt cover
(#R) as shown.
8.1 Conecte las camillas del estante para vinos (# 10) a
los paneles laterales del estante para vinos (# 11)
usando pernos (#J) y llave allen (#Q).
8.2 Coloque la tapa del extremo del estante para vino
(#L) y la cubierta del perno negro (#R) como se muestra.
8.1 Fixez les civières du casier à vin (#10) aux panneaux
latéraux du casier à vin (#11) à l’aide de boulons (#J) et
de clés allen (#Q).
8.2 Fixez le bouchon d’extrémité du casier à vin (#L) et
le couvercle de boulon noir (#R) comme indiqué.

11 |
9
10
E
Screw
Tornillo
Vis
(8X1-1/4”)
X 4
M
Bolt
Cerrojo
Boulon
(1/4”x1-1/2”)
X 4
K
Chrome bolt
cover
Cubierta de
perno cromada
Couvercle de
boulon chromé
X4
Q
Allen Wrench
Llave Allen
Clé Allen
X 1
9.1 Attach stretchers (#13) to wood
bottom panel (#1) using bolts (#E).
9.2 Attach leg (#12) to stretchers (#13)
using bolts (#M) and allen wrench (#Q).
9.3 Attach chrome bolt cover to all
bolts as shown.
9.1 Conecte camillas (# 13) al panel
inferior de madera (# 1) usando pernos
(#E).
9.2 Fije la pata (#12) a las camillas (#13)
usando pernos (#M) y llave allen (#Q).
9.3 Conecte la cubierta del perno
cromado a todos los pernos como se
muestra.
9.1 Fixez les civières (#13) au panneau
inférieur en bois (#1) à l’aide de
boulons (#E).
9.2 Attachez la jambe (#12) aux civières
(#13) à l’aide de boulons (#M) et de la
clé allen (#Q).
9.3 Fixer le couvercle de boulon
chromé à tous les boulons comme
indiqué.
10.1 Place wood shelves (#14) on shelf
peg (#I).
10.1 Coloque los estantes de madera (#
14) en la clavija del estante (#I).
10.1 Placer les étagères en bois (#14)
sur la cheville de l’étagère (#I).

12 |
11
E
Screw
Tornillo
Vis
(8X1-1/4”)
X 2
N
Wall Anchor
Anclaje de pared
Ancre murale
X 2
O
L Bracket
Soporte L
Support L
X2
11.1 Position against wall and drill the holes.
11.2 Screw the wall anchors(#N), L brackets(#O) to the
holes using screws(#E).
11.1 Colocar contra la pared y perforar los agujeros.
11.2 Atornille los anclajes de pared (#N), los soportes L
(#O) a los orificios con tornillos (#E).
11.1 Positionner contre le mur et percer les trous.
11.2 Vissez les ancrages muraux (#N), les supports L
(#O) aux trous à l’aide de vis (#E).
Wall

13 |
12
D
Screw
Tornillo
Vis
(8X5/8”)
X 2
O
L Bracket
Soporte L
Support L
X 2
P
Plastic Strap
Correa de
plástico
Sangle en
plastique
X2

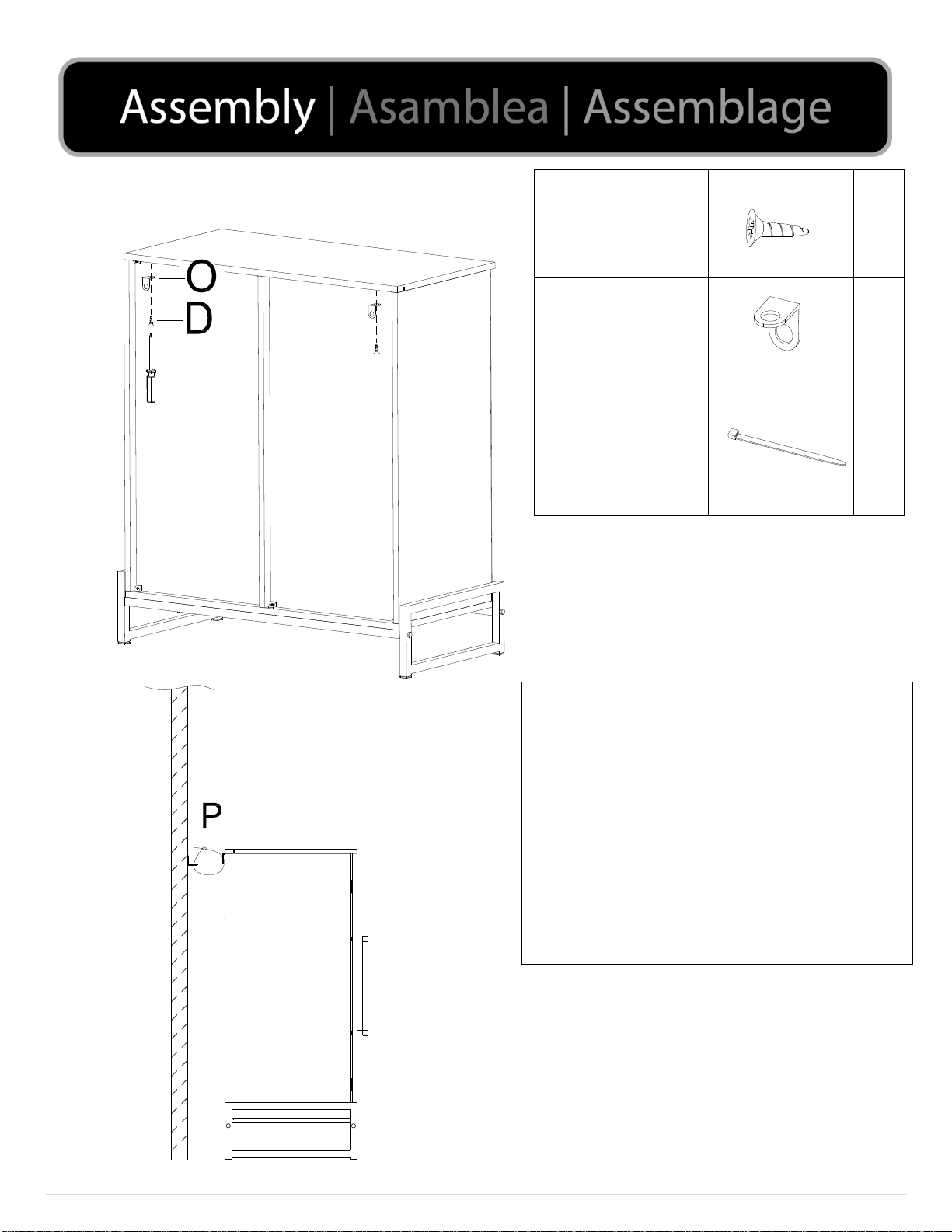

12.1 Attach the L brackets(#O) to the back of cabinet
using screws(#D).
12.2 Tight the bar cabinet to L brackets(#O) on wall using
plastic strap(#P) as shown.
12.1 Fije los soportes L (#O) a la parte posterior del
gabinete usando tornillos (#D).
12.2 Apriete el gabinete de la barra a los soportes L (#O)
en la pared con correas de plástico #P como se muestra.
12.1 Fixez les supports L (#O) à l’arrière de l’armoire à
l’aide de vis (#D).
12.2 Serrez l’armoire de barre aux supports en L (#O) sur
le mur à l’aide d’une sangle en plastique (#P) comme
indiqué.

14 |
Replacement Parts or Damages
You should examine your merchandise promptly upon receipt. For product concerns, please contact SEI Furniture
customer service at 800-633-5096 Mon-Fri 8:30 am - 5 pm CST. Please have your purchase information ready
when you call.
Requests for missing or damaged parts must be requested within one year of purchase. Damages or missing parts
reported outside of one year will not be honored. SEI Furniture is under no obligation to provide parts or
replacement merchandise. Replacement part requests will not be honored for fully assembled or modified items.
For merchandise purchased from an online retailer, please contact their customer service for parts or returns.
Merchandise purchased as “like new,” “open box,” or “as is,” or from private parties are exempt from replacement
parts.
One Year Limited Warranty
Product warranty applies to the original purchaser with items in original factory-sealed cartons. Proof of purchase
date, price, and seller must be shown to validate the warranty. This warranty covers defects in manufacturing. It
does not apply to any defects caused by negligence, misuse, accidental damage, or improper assembly. Glass and
mirrors are excluded from this warranty. Warranty does not extend to cosmetic damage, accidents, misuse, abuse,
or neglect. Liability for incidental or consequential damages is excluded to the maximum extent permitted by law.
After verification of claim, SEI Furniture will repair or replace any defective product or missing part. If the
defective item must be returned in whole or in part, we will send written authorization and a pre-addressed
shipping label for the return of any defective product or part.
No returns will be accepted without prior approval.

15 |
Piezas de Repuesto o Daños
Debe examinar su mercancía inmediatamente después de recibirla. Si tiene inquietudes sobre el producto,
comuníquese con el servicio al cliente de SEI Furniture al 800-633-5096 de lunes a viernes de 8:30 am a 5 pm
CST. Tenga a mano la información de su compra cuando llame.
Las solicitudes de piezas faltantes o dañadas deben solicitarse en el plazo de un año a partir de la compra. Los
daños o piezas faltantes informados fuera de un año no serán aceptados. SEI Furniture no tiene la obligación de
proporcionar piezas o mercadería de reemplazo. No se aceptarán solicitudes de piezas de repuesto para artículos
completamente ensamblados o modificados.
Para mercadería comprada en un minorista en línea, comuníquese con su servicio de atención al cliente para
obtener piezas o devoluciones.
La mercancía comprada como "como nueva", "caja abierta" o "como está" o de particulares están exentas de
piezas de repuesto.
Garantía Limitada de un Año
La garantía del producto se aplica al comprador original con los artículos en cajas de cartón originales selladas de
fábrica. Se debe mostrar el comprobante de la fecha de compra, el precio y el vendedor para validar la garantía.
Esta garantía cubre defectos de fabricación. No se aplica a ningún defecto causado por negligencia, mal uso, daño
accidental o montaje inadecuado. Los vidrios y espejos están excluidos de esta garantía. La garantía no se extiende
a daños cosméticos, accidentes, mal uso, abuso o negligencia. La responsabilidad por daños incidentales o
consecuentes está excluida en la medida máxima permitida por la ley.
Después de la verificación de la reclamación, SEI Furniture reparará o reemplazará cualquier producto defectuoso
o pieza faltante. Si el artículo defectuoso debe devolverse en su totalidad o en parte, le enviaremos una
autorización por escrito y una etiqueta de envío con la dirección predeterminada para la devolución de cualquier
producto o pieza defectuosa.
No se aceptarán devoluciones sin aprobación previa.

16 |
Pièces de Rechange ou Dommages
Vous devez examiner votre marchandise dès sa réception. Pour toute question concernant les produits, veuillez
contacter le service client de SEI Furniture au 800-633-5096 du lundi au vendredi de 8h30 à 17h00 CST. Veuillez
avoir vos informations d'achat prêtes lorsque vous appelez.
Les demandes de pièces manquantes ou endommagées doivent être effectuées dans l'année suivant l'achat. Les
dommages ou pièces manquantes signalés en dehors d'un an ne seront pas honorés. SEI Furniture n'a aucune
obligation de fournir des pièces ou des marchandises de remplacement. Les demandes de pièces de rechange ne
seront pas honorées pour les articles entièrement assemblés ou modifiés.
Pour les marchandises achetées auprès d'un détaillant en ligne, veuillez contacter leur service client pour les pièces
ou les retours.
Les marchandises achetées comme “comme neuves”, “boîte ouverte” ou “en l'état” ou auprès de parties privées
sont exemptées de pièces de rechange.
Garantie Limitée d'un An
La garantie du produit s'applique à l'acheteur d'origine avec des articles dans des cartons d'origine scellés en usine.
La date d'achat, le prix et le vendeur doivent être présentés pour valider la garantie. Cette garantie couvre les
défauts de fabrication. Elle ne s'applique pas aux défauts causés par une négligence, une mauvaise utilisation, des
dommages accidentels ou un assemblage incorrect. Le verre et les miroirs sont exclus de cette garantie. La
garantie ne s'étend pas aux dommages cosmétiques, aux accidents, à la mauvaise utilisation, à l'abus ou à la
négligence. La responsabilité pour les dommages accessoires ou indirects est exclue dans la mesure maximale
permise par la loi.
Après vérification de la réclamation, SEI Furniture réparera ou remplacera tout produit défectueux ou pièce
manquante. Si l'article défectueux doit être retourné en tout ou en partie, nous vous enverrons une autorisation
écrite et une étiquette d'expédition pré-adressée pour le retour de tout produit ou pièce défectueux.
Aucun retour ne sera accepté sans accord préalable.
