Sennheiser l2013 User manual

L 2013
GEBRAUCHSANLEITUNG
INSTRUCTIONS FOR USE
INSTRUCTIONS POUR L‘USAGE
ISTRUZIONI PER L‘USO
INSTRUCCIONES PARA EL USO
BRUKSANVISNING

L 2013
Gebrauchsanleitung

n
Inbetriebnahme
Im Ladegerät L 2013 werden Akkupacks BA 2013 geladen, die als Zubehör zum Sender SK
2013 PLL oder zum Empfänger EK 2013 PLL erhältlich sind.
• Akkupacks ermöglichen einen wirtschaftlichen und umweltfreundlichen Betrieb des
System 2013 PLL im täglichen Gebrauch.
• Der Ladevorgang im Ladegerät L 2013 läuft automatisch. Eine Überladung ist
ausgeschlossen, die Akkupacks können auch über längere Zeit im Ladegerät verbleiben.
• Schon nach 12 Stunden Ladezeit steht die volle Kapazität der Akkus für 12 bis 14 Stunden
Betrieb wieder zur Verfügung.
Der EIN/AUS-Schalter am Sender oder Empfänger wird beim Einstecken in das
Ladegerät automatisch nach oben in Aus-Posititon geschoben.
Netzanschluß

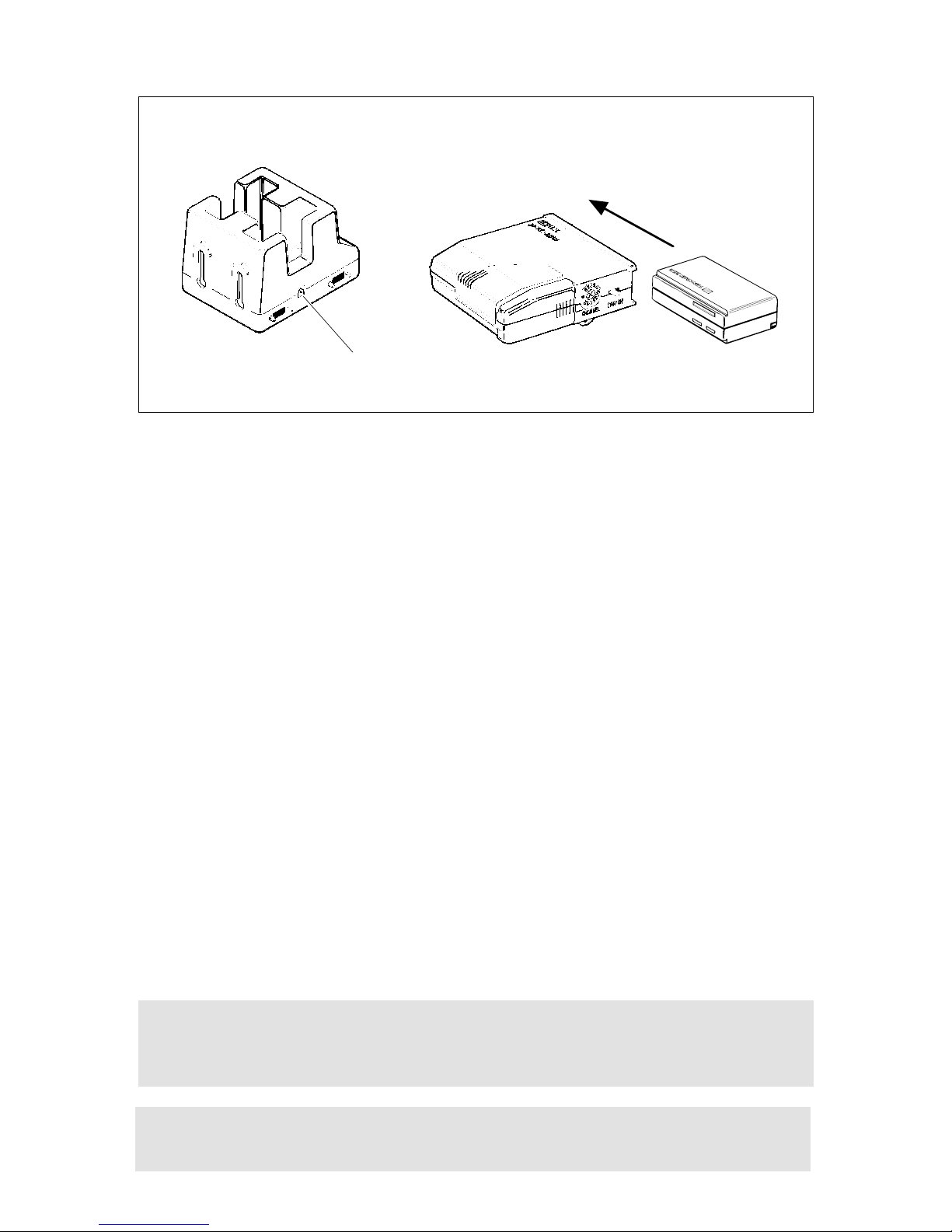

Stecken Sie das Steckernetzteil NT 2013 in die Steckdose und verbinden Sie es mit der Buchse
(N) am Ladegerät L 2013.
DasSteckernetzteilstehtinunterschiedlichenSpannungs-undSteckervariantenzurVerfügung.
(Siehe: ZUBEHÖR)
Ladebetrieb

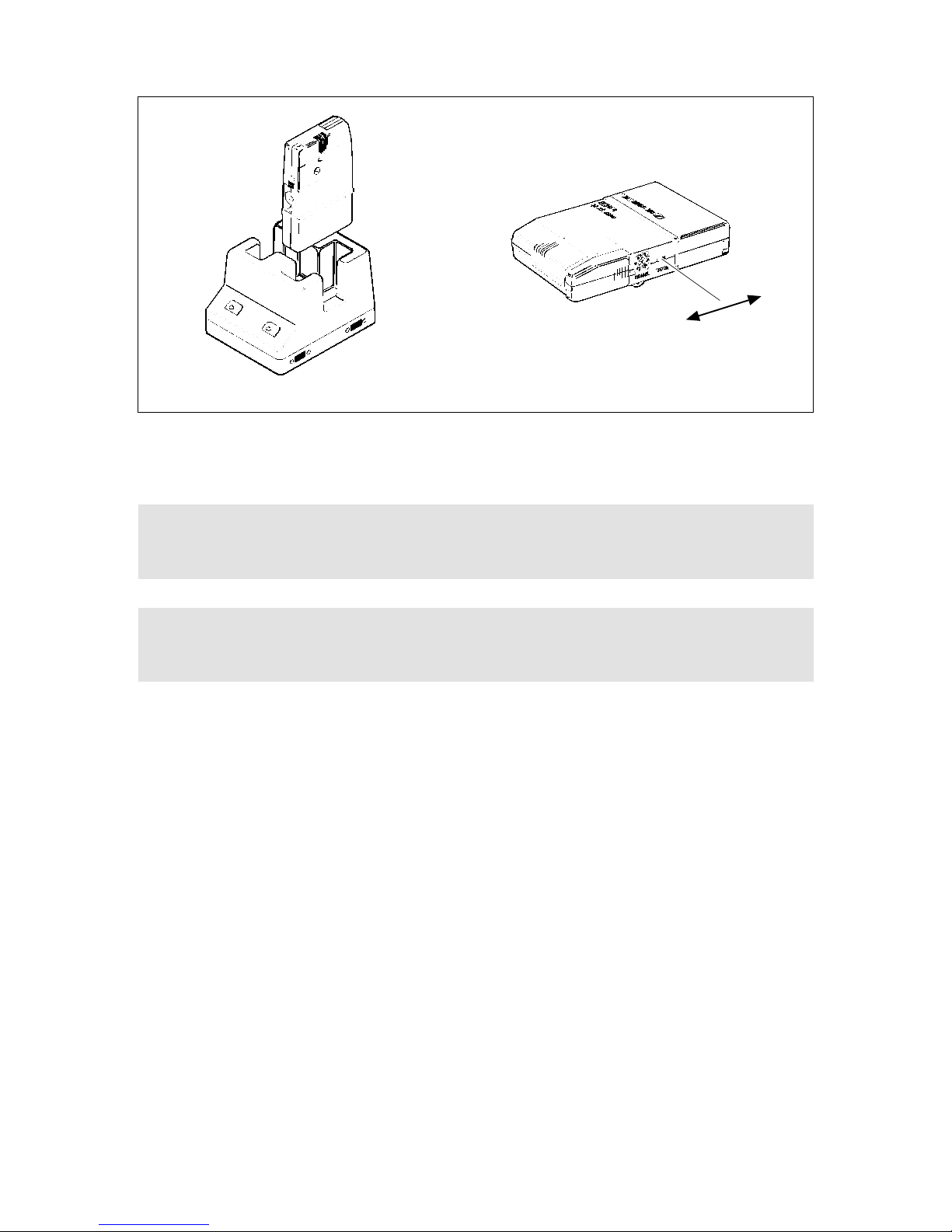

Sender SK 2013 PLL und Empfänger EK 2013 PLL mit angesteckten Akkupacks in die
Ladeschächte des Ladegerätes L 2013 stecken.
Anzeigen
Grüne LED: Der Akku in diesem Ladeschacht ist vollständig aufgeladen.
Rote LED: Der Ladevorgang läuft zur Zeit !

OFF
On
Hinweise
Technische Daten Doppelladegerät L 2013
Ladestrom 83 mA bzw. 7 mA Erhaltungsladung
Ladezeit 12 Stunden (Timergesteuert)
Stromversorgung 9 V, durch Steckernetzteil NT 2013
Abmessungen in mm 80 x 100 x 68
Gewicht ca. 150 g
Lieferumfang Doppelladegerät L 2013
Zubehör:
Steckernetzteil NT 2013-0 (Art.Nr. 03433) 230 V ±10 %, 1,3 A, 50 Hz
Steckernetzteil NT 2013-120 (Art.Nr. 03434) 120 V ±10 %, 1,3 A, 60 Hz
Steckernetzteil NT 2013-UK (Art.Nr. 03435) 240 V ±10 %, 1,3 A, 50 Hz
Irrtum und Änderungen vorbehalten !
Es können auch Akkupacks einzeln ohne dazugehörigen Sender/Empfänger geladen
werden. Mit einem zweiten Akkupack wird so ein ununterbrochener Betrieb
möglich.
Bei einer längeren Netzunterbrechung oder bei Entnahme des Akkupacks startet
der gesamte Ladevorgang erneut, eine Überladung ist aber ausgeschlossen.

v
s
s
s
s
v
1
2
3
Zusammenstecken
zu größeren Anlagen
mm

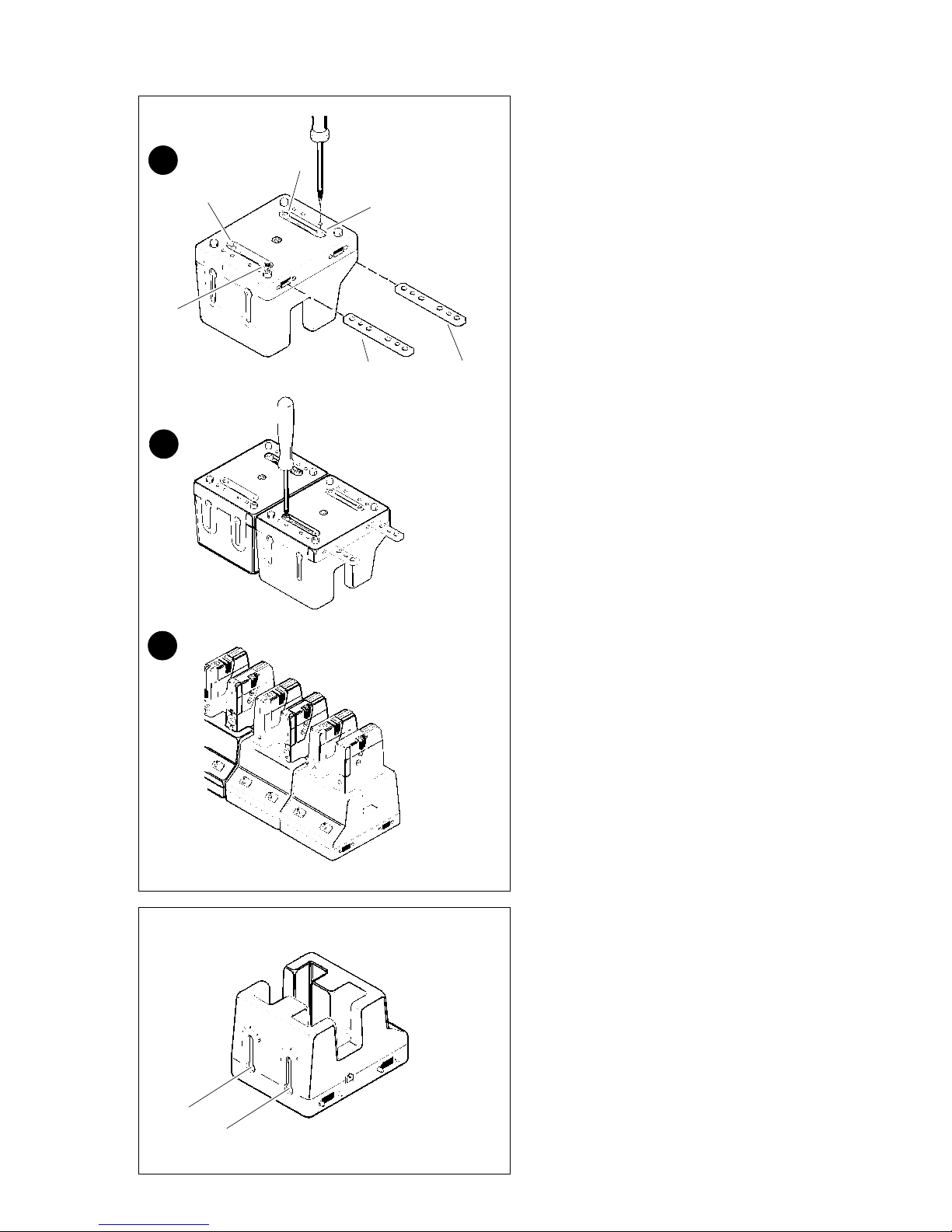

Wandmontage
Das Ladegerät ist für Wandmontage
vorbereitet, die passenden Aus-
sparungen (M) befinden sich an der
Rückseite.
Wenn mehrere Anlagen zugleich im
Betrieb sind, empfiehlt es sich, die
entsprechenden Ladegeräte anzu-
reihen.
Dabei werden die Schrauben (S) im
Boden herausgedreht, die Verbin-
dungsschienen(V) herausgenom-men
und so mit den Schrauben wieder
befestigt, daß die Geräte fest mit-
einander verbunden sind. Die Strom-
versorgung erfolgt von einem zum
anderen Ladegerät über die Ver-
bindungsschienen (V).
Ein Steckernetzteil NT 2013 reicht
für 5 Doppelladegeräte L 2013.

L 2013
Instructions for use

n
Initial operation
Rechareable battery packs BA 2013 are charged in the Battery Charging Unit L 2013,
available as an accessory to the Transmitter SK 2013 PLL or the Receiver EK 2013 PLL.
•Rechareablebatterypacksalloweconomicalandenvironmentally-friendly operation
of the System 2013 PLL in daily use.
•Charging in the Battery Charging Unit L 2013 is automatic. Overcharging is
impossible, and the battery packs can also be left in the charger for longer periods.
•After a charging time of just 12 hours the full battery capacity is available again for
12 to 14 hours of operation.
Power supply

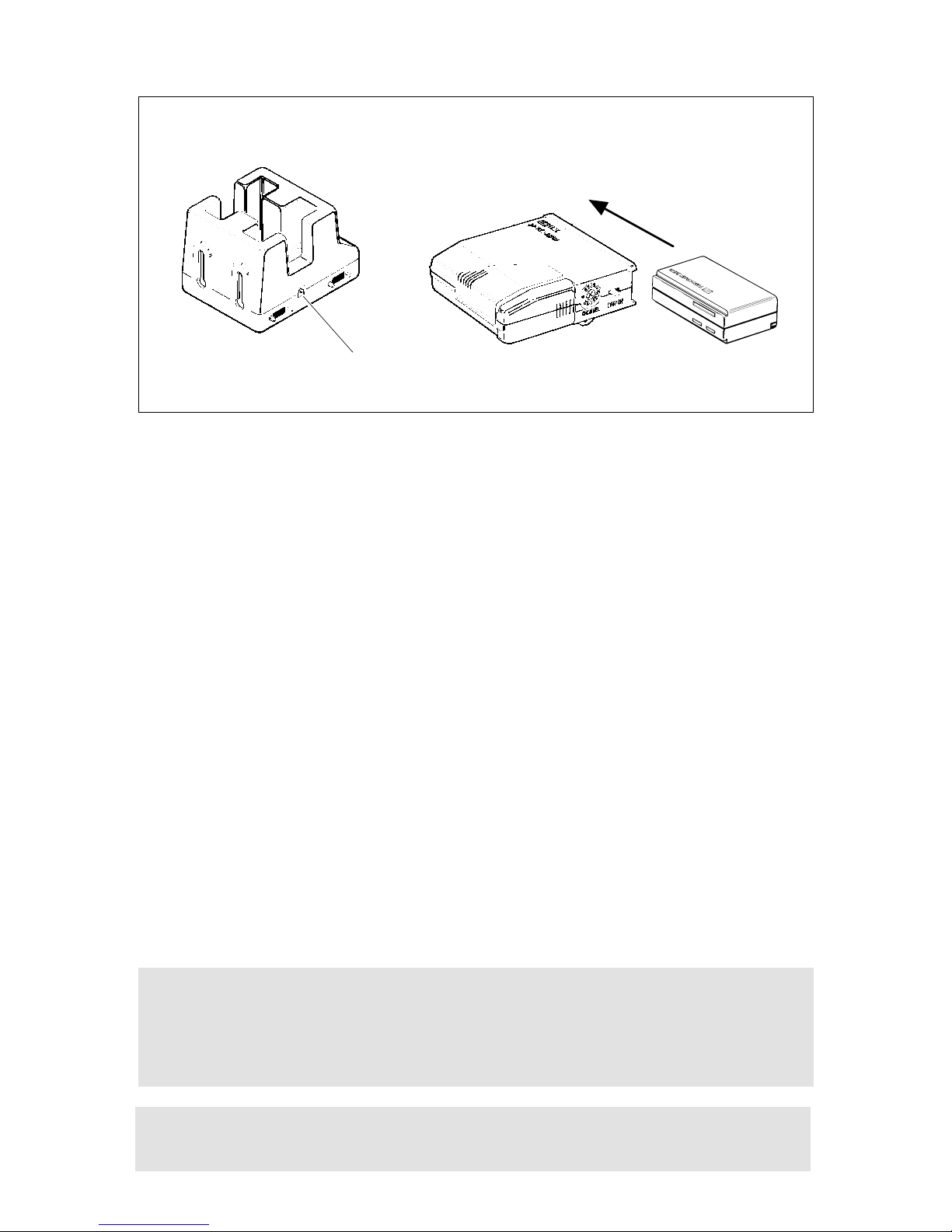

Plug the Power Supply Unit NT 2013 into a socket outlet and connect it to
the jack (N) on the Charger L 2013.
The power supply unit is available in various voltage and plug versions.
(See: ACCESSORIES)
Charging
Insertthe Transmitter SK 2013 PLL and theReceiver EK2013 PLL into the charging slots
of the Charger L 2013 with the battery packs attached.
Displays
Green LED: The battery pack in this charging slot is fully charged
Red LED: The battery pack is being charged.
The ON/OFF switch on the transmitter or receiver is automatically pushed up
ward into the off position when the unit is inserted into the charger.

OFF
On
NOTE
It is also possible to charge the battery packs separately without the related trans-
mitter/receiver. This enables uninterrupted operation with a second battery pack.
If the power supply is interrupted for a longer period, or if the
battery pack is removed, the entire charging process starts over again,
however overcharging is impossible.
Technical data - dual charging unit L 2013
Charging current 83 mA or 7 mA maintained charge
Charging time 12 hours (timer-controlled)
Power supply 9 V, with Power Supply Unit NT 2013
Dimensions in mm 80 x 100 x 68
Weight approx. 150 g
Scope of delivery Dual Charging Unit L 2013
Accessories
Power Supply Unit NT 2013-0 (Art. No. 03433) 230 V ±10 %, 1.3 A, 50 Hz
Power Supply Unit NT 2013-120 (Art. No. 03434) 120 V ±10 %, 1.3 A, 60 Hz
Power Supply Unit NT 2031-UK (Art. No. 03435) 240 V ±10 %, 1.3 A, 50 Hz
Not responsible for errors! Subject to change without notice!

v
s
s
s
s
v
1
2
3
mm
Connecting to form
larger systems
If several systems are to be operated
simultaneously, it is recommended
that the corresponding charging
units be connected in series.
To do this the screws (S) are
unscrewed from the base, the
connecting rails (V) are removed
and then resecured with the screws
so that the units are permanently
connectedto eachother. The power
supply flows from one charger to
thenext via theconnecting rails(V).
One Power Supply Unit NT 2013
is sufficient for 5 Dual Charging
Units L 2013.
Wall mounting
The charger is prepared for wall
mounting. The correct slots (M) are
located on the back side.

L 2013
Instructions pour l‘usage

N
Mise en service
Le chargeur L 2013 permet de recharger les batteries d’accumulateurs BA 2013,
disponibles comme accessoires pour l’émetteur SK 2013 PLL et le récepteur EK 2013 PLL.
•L’utilisation des batteries d’accumulateurs permet un fonctionnement quotidien
économique et peu polluant du système 2013 PLL.
•La recharge dans le chargeur L 2013 s’effectue automatiquement. Du fait que le
risque d’une surcharge est exclu, les batteries d’accumulateurs peuvent même rester
pour une durée prolongée dans le chargeur.
•Il suffit de 12 heures pour charger les accumulateurs àbloc ; ceux-ci sont alors prêts
pour une utilisation de 12 à14 heures.
Fonctionnement sur secteur
Brancher le bloc d’alimentation NT 2013 sur le secteur et sur la prise (N)
du chargeur L 2013.
Le bloc d’alimentation est disponible dans des variantes de tension et de
fiches différentes. (Voir : ACCESSOIRES)
Charge
Enficher l’émetteur SK 2013 PLL et le récepteur EK 2013 PLL avec batteries
d’accumulateurs en place dans les compartiments de charge du chargeur L 2013.
Temoins
DEL verte : L’accumulateur se trouvant dans ce compartiment de charge
est chargéàbloc.
DEL rouge :La charge est en cours !
L’interrupteur marche/arrêt de l’émetteur ou du récepteur coulisse
automatiquement en position arrêt lors de la mise en place dans le chargeur.

OFF
ON
REMARQUES
Il est également possible de charger des batteries d’accumulateurs seuls sans
émetteur/récepteur. Une seconde batterie d’accumulateurs permet ainsi
d’assurer un service ininterrompu de l’appareil.
En cas de coupure d’alimentation du secteur prolongée ou lors d’un
retraitde la batterie d’accumulateurs, le processus de charge recommence,
tout risque de surcharge étant toutefois exclu.
Caracteristiques techniques chargeur double L 2013
Courant de charge 83 mA ou 7 mA charge de compensation
Durée de charge 12 heures (commandépar minuterie)
Alimentation électrique 9 V, par bloc d’alimentation NT 2013
Dimensions en mm 80 x 100 x 68
Poids env. 150 g
Fourniture chargeur double L 2013
Accessoires
Bloc d’alimentation NT 2013-0 (Réf. 03433) 230 V ±10 %, 1,3 A, 50 Hz
Bloc d’alimentation NT 2013-120 (Réf. 03434) 120 V ±1,3 A, 60 Hz
Bloc d’alimentation NT 2013-UK (Réf. 03435) 240 V ±10 %, 1,3 A, 50 Hz
Sous réserve de modifications et d’erreurs.

V
S
S
S
S
V
1
2
3
MM
Assemblage d’extension
Lorsque plusieurs dispositifs sont
simultanément en service, il est
recommandéde relier les chargeurs
entre eux.
A cet effet, il convient de desserrer
les vis (S) du fond, de retirer les
barrettes de liaison (V) et de les fixer
ànouveau au moyen des vis de
manière àce que les appareils soient
fermement reliés entre eux.
L’alimentation électrique est assurée
d’un chargeur àl’autre par les
barrettes de liaison (V).
Un bloc d’alimentation NT 2013
suffit pour alimenter 5 chargeurs
doubles L 2013.
Montage mural
Le chargeur se prête àun montage
mural,lesdécoupescorrespon-dantes
(M) se trouvant sur la face arrière.

L 2013
Istruzioni per l‘uso

N
Messa in funzione
Nell’apparecchio di carica L 2013 vengono caricati i pacchetti di accumulatori BA 2013,
che sono disponibili come accessorio per il trasmettitore SK 2013 PLL o il ricevitore EK
2013 PLL.
•I pacchetti di accumulatori permettono un esercizio economico ed ecologico del
sistema 2013 PLL per l’impiego quotidiano.
•L’operazione di carica dell’apparecchio L 2013 èautomatica. La sovraccarica è
esclusa, i pacchetti di accumulatori possono rimanere anche per un periodo
prolungato nell’apparecchio di carica.
•Giàdopo12ore di carica èdisponibiledinuovo la massima capacitàdell’accumulatore
per 12 fino a 14 ore di esercizio.
Collegamento alla rete
Infilare l’alimentatore a spina NT 2013 nella presa e collegarlo all’apparecchio di carica
L 2013 con la presa (N).
L’alimentatore a spina èdisponibile per diverse varianti di tensione e di spina.
(Vedi: ACCESSORI)
Esercizio di carica
Infilare il trasmettitore SK 2013 PLL e il ricevitore EK 2013 PLL con il pacchetto di
accumulatori innestato nei vani dell’apparecchio di carica L 2013.
INDICATORI
LED verde: L’accumulatore in questo vano di carica ècompletamente carico.
LED rosso: L’operazione di carica èin corso!
L’interruttore di INSERIMENTO/DISINSERIMENTO sul trasmettitore o sul
ricevito re viene spinto automaticamente verso l’alto nella posizione di
disinserimento durante l’operazione di innesto nell’apparecchio di carica.

OFF
ON
AVVERTENZE
Possono essere caricati anche pacchetti di accumulatori singolarmente senza
relativi trasmettitori/ricevitori. Con un secondo pacchetto di accumulatori è
cosìpossibile un esercizio ininterrotto.
In caso di un’interruzione prolungata del collegamento alla rete o in
caso di prelievo del pacchetto di accumulatori l’intera operazione di carica si
avvia di nuovo; la sovraccarica viene tuttavia esclusa.
Dati tecnici apparecchio di carica doppia L 2013
Corrente di carica 83 mA o 7 mA carica di mantenimento
Tempo di carica 12 ore (comandata da temporizzatore)
Alimentazione corrente 9 V, mediante alimentatore a spina NT 2013
Dimensioni in mm 80 x 100 x 68
Peso ca. 150 g
Volume della fornitura Apparecchio carica doppia L 2013
Accessori:
Alimentatore a spina NT 2013-0 (n. art. 03433) 230V±10%, 1,3 A, 50 Hz
Alimentatore a spina NT 2013-120 (n. art. 03434) 120V±10%, 1,3 A, 60 Hz
Alimentatore a spina NT 2013-UK (n. art. 03435) 240V±10%, 1,3 A, 50 Hz
Con riserva di errori e di modifiche!

V
S
S
S
S
V
1
2
3
MM
Collegamento per impianti
maggiori
Se èprevisto l’esercizio simultaneo
di diversi impianti, si consiglia di
collegare i relativi apparecchi di
carica in linea.
A tale scopo svitare le viti (S) nel
fondo, estrarre le barrette di
collegamento(V)efissaredi nuovo
conlevitiinmodochegliapparecchi
presentino un collegamento fisso
tra di loro. L’alimentazione della
correnteavvienedaunapparecchio
dicaricaall’altroattraversolepareti
di collegamento (V).
UnalimentatoreaspinaNT2013
èsufficiente per 5 apparecchi di
carica doppia L 2013.
Montaggio su parete
L’apparecchio di carica è
predisposto per il montaggio a
parete, le relative cavità(M) si
trovano sul lato pos-teriore.

L 2013
Instrucciones para el uso

N
Funcionamiento
En el cargador L 2013 se cargan los conjuntos de acumuladores BA 2013, disponibles
como accesorios para el transmisor SK 2013 PLL o para el receptor EK 2013 PLL.
•Gracias a los conjuntos de acumuladores, el uso diario del sistema 2013 PLL es
económico y no contaminante para el medio ambiente.
•El proceso de carga en el aparato L 2013 se realiza automáticamente. Puesto que es
imposible que se produzca una sobrecarga, los conjuntos de acumuladores pueden
permanecer indefinidamente el cargador.
•Tras 12 horas de carga dispondráusted de la plena capacidad de los acumuladores
para 12 a 14 horas de servicio.
Conexion a la red electrica
Cale el aparato alimentador NT 2013 en la base de enchufe, y por medio del casquillo (N)
únalo al cargador L 2013.
Los aparatos alimentadores pueden suministrarse en diferentes modelos y para diferente
voltaje (véase: ACCESORIOS).
Procedimiento de carga
Teniendo los conjuntos de acumuladores insertados, coloque el transmisor SK 2013 PLL
y el receptor EK 2013 PLL en el compartimiento de carga del aparato L 2013.
Indicaciones
LED verde: El acumulador que se encuentra en este compartimiento
estácompletamente cargado.
LED rojo: El procedimiento de carga continúa.
Al introducirlos en el cargador, el interruptor de conexión/desconexión
EIN/AUS) del transmisor o del receptor se desplaza automáticamente hacia
arriba quedando en posición AUS.

OFF
ON
OBSERVACIONES
También pueden cargarse individualmente los conjuntos de acumuladores,
es decir, sin el transmisor/receptor correspondientes. Al disponer de un
conjunto de acumuladores adicional, se logra un servicio ininterrumpido.
En caso de interrupción prolongada de la alimentación de corriente o al extraer
el conjunto de acumuladores, comenzaráde nuevo el proceso total de carga sin
que se produzca sobrecarga alguna.
Caracteristicas tecnicas del cargador doble L 2013
Corriente de carga 83 mA o bien 7 mA para carga de conservación
Tiempo de carga 12 horas (según cronometrador)
Alimentación de corriente 9 V, mediante clavija NT 2013
Dimensiones en mm 80 x 100 x 68
Peso aprox. 150 g
Volumen del suministro Cargador doble L 2013
Accesorios:
Aparato alimentador NT 2013-0 (Núm. 03433) 230 V ±10%, 1,3 A, 50 Hz
Aparato alimentador NT 2013-120 (Núm. 03434) 120 V ±10%, 1,3 A, 60 Hz
Aparato alimentador NT 2013-UK (Núm. 03435) 240 V ±10%, 1,3 A, 50 Hz
Salvo omisiones y modificaciones.
