Inhalt
Sicherheitshinweise................................................................................ 2
Lieferumfang ........................................................................................... 3
Das Mikrofon 965 ............................................................................... 4
Inbetriebnahme....................................................................................... 6
Mikrofon anschließen ..................................................................... 6
Täglicher Gebrauch................................................................................. 7
Einsprachekorb abdrehen .............................................................. 7
Richtcharakteristik einstellen (Niere/Superniere) ................... 8
Empfindlichkeit einstellen ............................................................. 9
Trittschallfilter ein-/ausschalten ...............................................10
Mikrofon platzieren ......................................................................11
Übersicht Mikrofonanwendungen .............................................12
Pflege und Wartung .............................................................................14
Technische Daten..................................................................................15
Polar- und Frequenzdiagramme ................................................16
Herstellererklärungen ..................................................................18
Sie haben die richtige Wahl getroffen!
Dieses Sennheiser-Produkt wird Sie viele Jahre durch Zuverlässig-
keit und einfache Bedienung überzeugen. Dafür garantiert
Sennheiser mit seinem guten Namen und seiner in mehr als 60
Jahren erworbenen Kompetenz als Hersteller hochwertiger elek-
troakustischer Produkte. Nehmen Sie sich nun etwas Zeit, um
diese Bedienungsanleitung zu lesen. Wir möchten, dass Sie ein-
fach und schnell in den Genuss dieser Technik kommen.
e965_524141_0408_Sp6.book Seite 1 Mittwoch, 28. Mai 2008 11:14 11

2
Sicherheitshinweise
왘Lesen Sie diese Bedienungsanleitung sorgfältig und vollstän-
dig, bevor Sie das Gerät benutzen.
왘Bewahren Sie die Bedienungsanleitung für die weitere Nut-
zung so auf, dass sie jederzeit für alle Benutzer zugänglich ist.
왘Geben Sie das Gerät an Dritte stets zusammen mit der Bedie-
nungsanleitung weiter.
Bestimmungsgemäßer Gebrauch des Geräts
Der bestimmungsgemäße Gebrauch schließt ein,
• dass Sie diese Bedienungsanleitung und insbesondere das
Kapitel „Sicherheitshinweise“ gelesen und verstanden haben.
• dass Sie das Gerät innerhalb der Betriebsbedingungen nur so
einsetzen, wie in der Bedienungsanleitung beschrieben.
• dass Sie das Gerät sorgfältig behandeln und an einem saube-
ren, staubfreien Ort aufbewahren.
• dass Sie das Gerät weder extrem niedrigen noch extrem hohen
Temperaturen aussetzen.
• dass Sie das Gerät vor Nässe schützen. Wasser, das in das
Gehäuse des Geräts eindringt, kann einen Kurzschluss verursa-
chen und das Gerät zerstören. Reinigen Sie es ausschließlich
mit einem leicht feuchten Tuch.
Öffnen Sie das Gehäuse des Mikrofons nicht eigenmächtig. Für
Geräte, die eigenmächtig vom Kunden geöffnet wurden, erlischt
die Gewährleistung.
Als nicht bestimmungsgemäßer Gebrauch gilt, wenn Sie das Gerät
anders einsetzen, als in dieser Bedienungsanleitung beschrieben.
e965_524141_0408_Sp6.book Seite 2 Mittwoch, 28. Mai 2008 11:14 11

3
Lieferumfang
1 Mikrofon 965
1 Mikrofonklammer MZQ 800
1Tasche
1 Bedienungsanleitung
1 Garantiekarte
e965_524141_0408_Sp6.book Seite 3 Mittwoch, 28. Mai 2008 11:14 11

4
Das Mikrofon 965
Das 965 ist ein professionelles Echt-Kondensator-Gesangsmik-
rofon, das in punkto Qualität und Klang neue Maßstäbe setzt. Sein
weiter Dynamikumfang und der ausgewogene Frequenzgang sor-
gen für ausgezeichnete Signalqualität mit hohem Durchsetzungs-
vermögen und hoher Verzerrungsfreiheit. Die umschaltbare
Richtcharakteristik (Niere/Superniere) gewährleistet höchste Fle-
xibilität und außergewöhnliche Rückkopplungssicherheit.
Das robuste Metallgehäuse schützt das Mikrofon wirkungsvoll im
rauen Touralltag, während die Schocklagerung der Mikrofonkapsel
Handhabungsgeräusche wirkungsvoll reduziert.
Merkmale
• Echt-Kondensator-Gesangsmikrofon
• Großmembransystem in Niederfrequenzschaltung
• Druckvoller, fein auflösender Klang
• Hervorragende Feedbacksicherheit
• Umschaltbare Richtcharakteristik (Niere/Superniere)
durch Doppelmembrantechnik
• Schaltbare Tiefenabsenkung
• Schaltbare Vordämpfung (–10 dB)
• Optimale Unterdrückung von Griffgeräuschen durch
integrierte Schwingungslagerung
• Integrierter mehrstufiger Poppschutz
• Extrem robust für den rauen Bühnenalltag
e 965_DE.fm Seite 4 Mittwoch, 28. Mai 2008 12:36 12

5

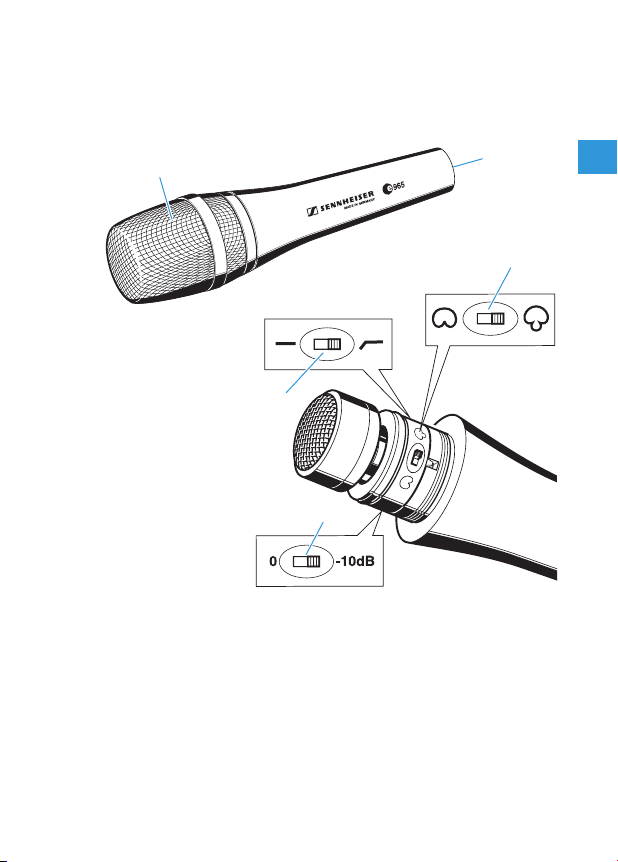

Produktübersicht
Einsprachekorb
XLR-3-Buchse
Schalter Richtcharakteristik
Schalter Empfindlichkeit
Schalter Trittschallfilter


쐋


e965_524141_0408_Sp6.book Seite 5 Mittwoch, 28. Mai 2008 11:14 11

6
Inbetriebnahme
Mikrofon anschließen
왘Schließen Sie das Mikrofon an der XLR-3-Buchse mit einem
XLR-Mikrofonkabel an den Mikrofonvorverstärker an. Der
Mikrofonvorverstärker muss 48-V-Phantomspeisung liefern.

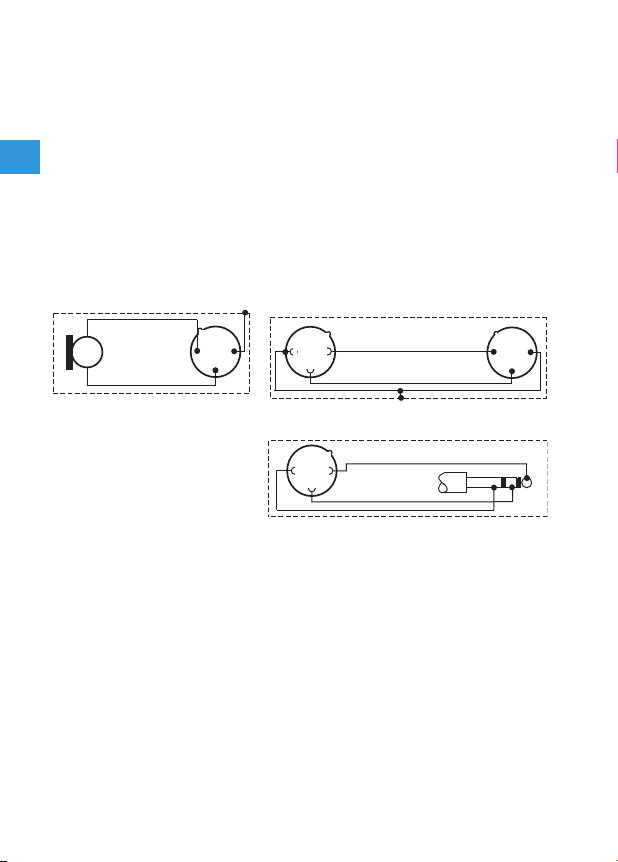

Anschlussbelegung XLR-3
12
3
12
3
++
12
3
XLR 6,3 mm
+
+
12
3
XLR
+
XLR
symmetrisch
XLR
+
e965_524141_0408_Sp6.book Seite 6 Mittwoch, 28. Mai 2008 11:14 11

7
Täglicher Gebrauch

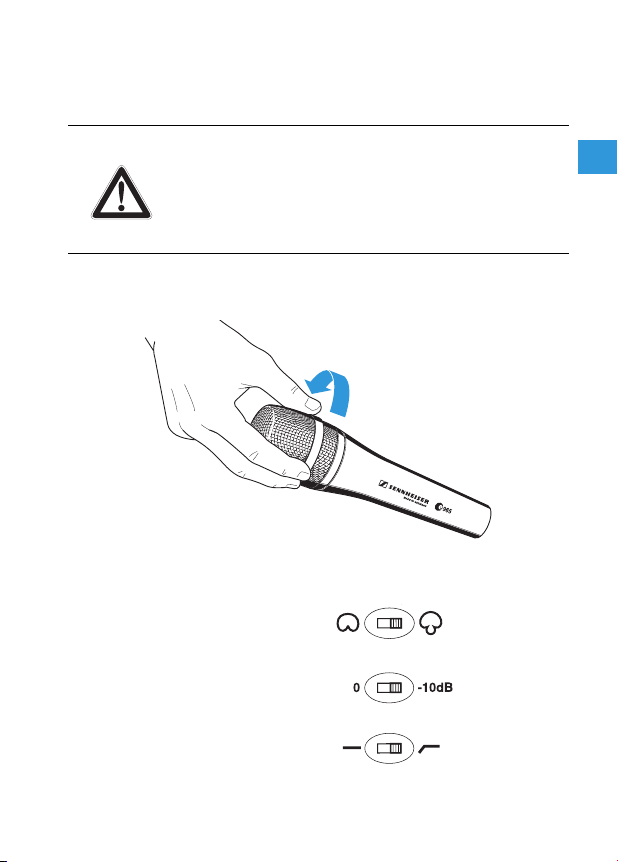

Einsprachekorb abdrehen
Drehen Sie den Einsprachekorb ab, um an folgende vor Feuchtig-
keit geschützte Schalter zu gelangen:
• Schalter Richtcharakteristik 
• Schalter Empfindlichkeit 
• Schalter Trittschallfilter 
VORSICHT! Gefahr von Schäden am Gerät!
Schalter am Gerät können beschädigt werden, wenn
Sie versuchen, sie mit Werkzeugen zu betätigen.
왘Betätigen Sie Schalter am Gerät ausschließlich
mit den Fingern.
e965_524141_0408_Sp6.book Seite 7 Mittwoch, 28. Mai 2008 11:14 11

8
Richtcharakteristik einstellen (Niere/Superniere)
Das 965 bietet die Möglichkeit, die Richtcharakteristik für die
jeweilige Anwendung optimal einzustellen.
Die Niere ist die häufigste Richtcharakteristik für Live-Beschal-
lung. Sie bietet dem Sänger gute Bewegungsfreiheit und nimmt
auch seitlich einfallenden Schall gut auf. Sie eignet sich damit auch
zur gleichzeitigen Abnahme mehrerer Sänger, z. B. in Chören.
Die Superniere bündelt stärker als die Niere, nimmt also weniger
seitlich einfallenden Schall auf. Sie eignet sich daher hervorragend
zur gezielten Abnahme einer Schallquelle in einer lauten Umge-
bung. Übersprechen von Instrumenten auf der Bühne wird deut-
lich reduziert. Wählen Sie diese Richtcharakteristik, wenn sie
maximale Durchsetzungskraft der Stimme auf einer lauten Bühne
erreichen wollen.

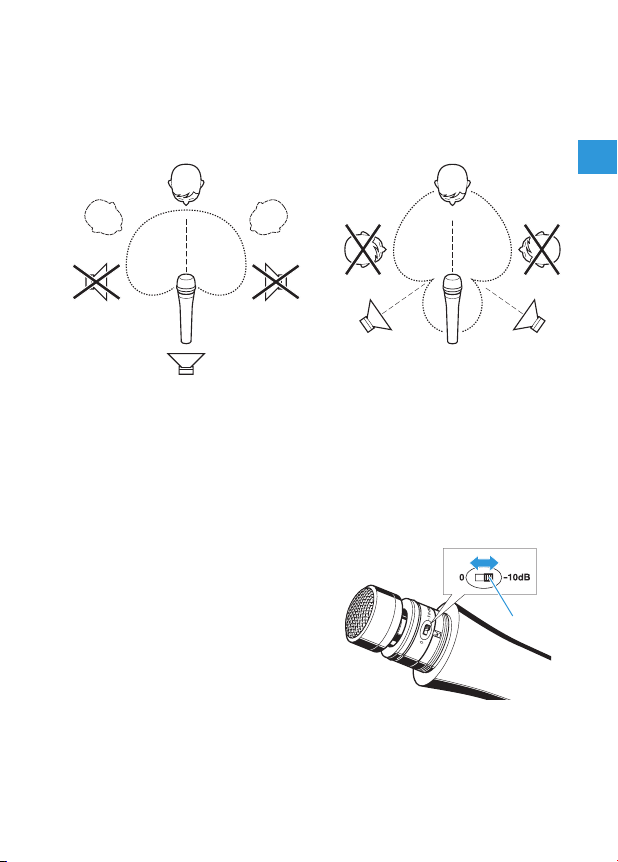

왘Wählen Sie mit dem Schalter
Richtcharakteristik die
gewünschte Einstellung:
: Niere
: Superniere
Hinweise:
Positionieren Sie ihre Monitorlautsprecher im Winkelbereich
der größten Auslöschung des Mikrofons (Niere: 180°; Super-
niere: 135°), um Rückkopplungen und Übersprechen zu ver-
meiden.
쐋
e965_524141_0408_Sp6.book Seite 8 Mittwoch, 28. Mai 2008 11:14 11

9
Wählen Sie die Richtcharakteristik auch entsprechend der
Anzahl und Position ihrer Monitorlautsprecher.
Empfindlichkeit einstellen
Wenn durch sehr laute Signale Verzerrungen am Mikrofon oder im
nachgeschalteten Mikrofon-Vorverstärker auftreten, können Sie
die Empfindlichkeit absenken. Die Absenkung beträgt 10 dB.
왘Wählen Sie mit dem Schalter
Empfindlichkeit die
gewünschte Einstellung:
0: Keine Absenkung
–10dB: Empfindlichkeit
absenken
Niere Superniere

e965_524141_0408_Sp6.book Seite 9 Mittwoch, 28. Mai 2008 11:14 11

10

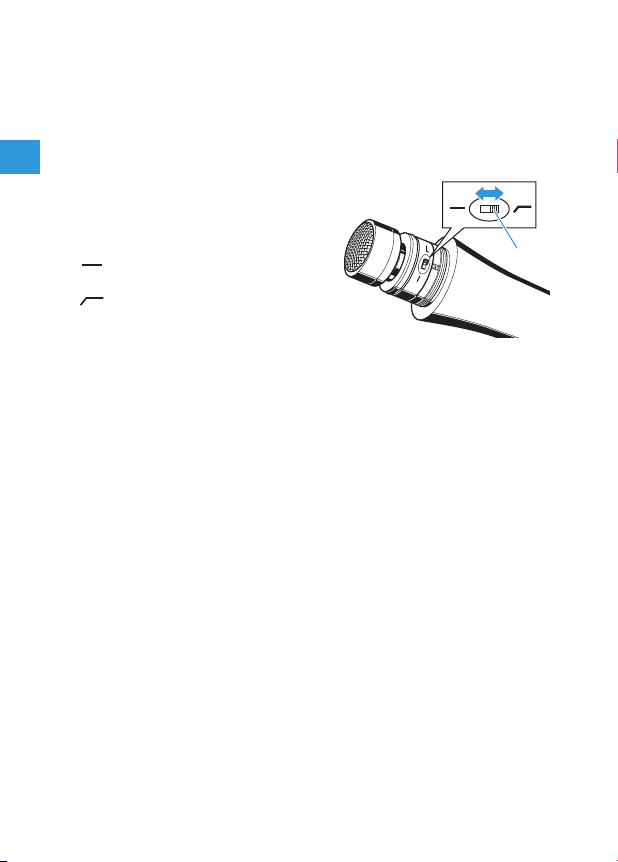

Trittschallfilter ein-/ausschalten
Um tieffrequente Störungen wie Popp- oder Windgeräusche zu
unterdrücken, schalten Sie das Trittschallfilter ein.
왘Wählen Sie mit dem Schalter
Trittschallfilter die
gewünschte Einstellung:
: Trittschallfilter aus
: Trittschallfilter ein

e965_524141_0408_Sp6.book Seite 10 Mittwoch, 28. Mai 2008 11:14 11

11
Mikrofon platzieren
Beim Auftreten von Zischlauten kann eine Ausrichtung nicht
direkt auf den Mund, sondern etwas seitlich Abhilfe bringen.
Positionierung Klangresultat Kommentar
• viel Nahbesprechungs-
effekt (viel Bass/
Grundton)
• druckvoller, direkter
Sound
sehr geringes
Übersprechen
von anderen
Schallquellen
• weniger Nahbespre-
chungseffekt (weniger
Bass/Grundton)
•mehrRaumanteil,
natürlicher,
ausgewogener Sound
mehr Über-
sprechen von
anderen Schall-
quellen
• kaum Nahbespre-
chungseffekt (wenig
Bass/Grundton)
•vielRaumanteil,
indirekter Sound
viel Über-
sprechen von
anderen Schall-
quellen
e965_524141_0408_Sp6.book Seite 11 Mittwoch, 28. Mai 2008 11:14 11

12
Übersicht Mikrofonanwendungen
Modell
Anwendung
e901 e902 e904 e905 e906 e908B e908B ew e908D e908T ew e912 e912 S e914 e935/e945 e965
Gesang x x
Chor x x
Studio,
akust. Instru-
mente
x x x
Orchester x
Trompete,
Posaune
x x x
Saxophon xxx
Akustische
Gitarre
x
Akustischer Bass x
Gitarren-
verstärker
x
Bassverstärker x
Leslie x xxx
Piano, Flügel x x
Kick Drum x x
Snare Drum xxx x
Hänge-Tom x xxx x
Stand-Tom xxxx x
e965_524141_0408_Sp6.book Seite 12 Mittwoch, 28. Mai 2008 11:14 11

13
Congas x x x x
Becken x
Percussion xxxx x x
Overhead
Konferenztisch,
Altar
xx
Rednerpult xx
Theaterbühne xx
Modell
Anwendung
e901 e902 e904 e905 e906 e908B e908B ew e908D e908T ew e912 e912 S e914 e935/e945 e965
e965_524141_0408_Sp6.book Seite 13 Mittwoch, 28. Mai 2008 11:14 11

14
Pflege und Wartung
Reinigen Sie wie folgt hin und wieder den Einsprachekorb des
Mikrofons:
왘Schrauben Sie den Einsprachekorb 
vom Mikrofon ab ( siehe „Einsprache-
korb abdrehen“ auf Seite 7).
왘Entfernen Sie den Schaumstoff-Einsatz aus dem Einsprache-
korb .
왘Reinigen Sie den Einsprachekorb mit einem leicht feuchten
Tuch von innen und von außen.
왘Setzen Sie den Schaumstoff-Einsatz wieder in den Einsprache-
korb  ein.
왘Schrauben Sie den Einsprachekorb wieder auf das Mikrofon
auf.

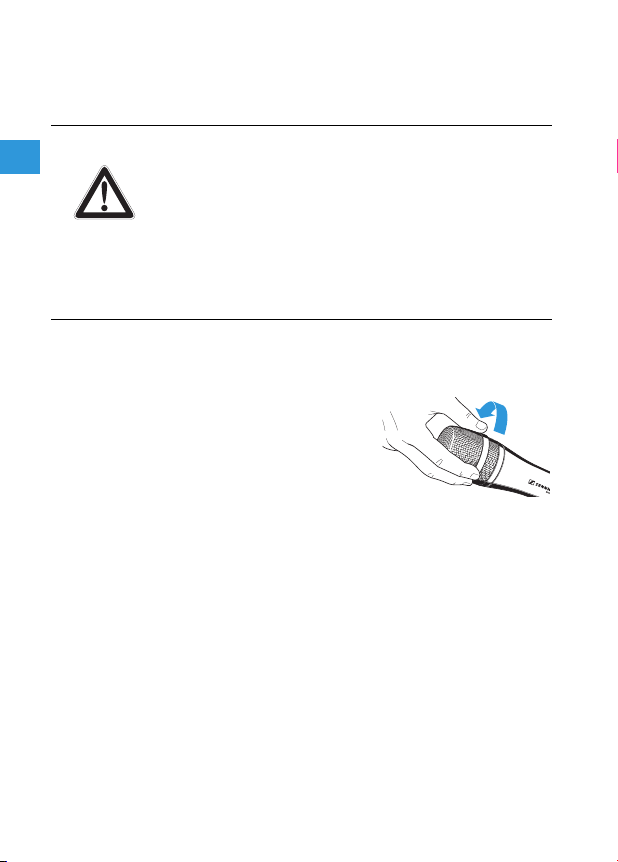

VORSICHT! Flüssigkeit kann die Elektronik des Geräts
zerstören!
Flüssigkeit dringt in das Gehäuse des Geräts ein und
kann einen Kurzschluss in der Elektronik verursa-
chen.
왘Reinigen Sie das Gerät ausschließlich mit einem
weichen, leicht feuchten Tuch. Verwenden Sie auf
keinen Fall Löse- oder Reinigungsmittel.
e965_524141_0408_Sp6.book Seite 14 Mittwoch, 28. Mai 2008 11:14 11

15
Technische Daten
Wandlerprinzip extern polarisiertes Doppel-
membran-Kondensatormikrofon
Membrandurchmesser 25,4 mm/1"
Übertragungsbereich 40 – 20.000 Hz
Richtcharakteristik Niere/Superniere schaltbar
Freifeld-Leerlauf-
Übertragungsfaktor (1 kHz)
mit Vordämpfung
7 mV/Pa
2,3 mV/Pa
Nennimpedanz ca. 50 Ω
Min. Abschlussimpedanz 1 KΩ
Grenzschalldruckpegel
bei 1 kHz
mit Vordämpfung
142 dB
152 dB
Ersatzgeräuschpegel
A-bewertet DIN IEC 651 21 dB
Phantomspeisung 48 V/3,5 mA
Stecker XLR-3
Temperaturbereich 0 °C bis +40 °C
Gewicht 396 g
Maße ∅48 x L 199 mm
e965_524141_0408_Sp6.book Seite 15 Mittwoch, 28. Mai 2008 11:14 11

16

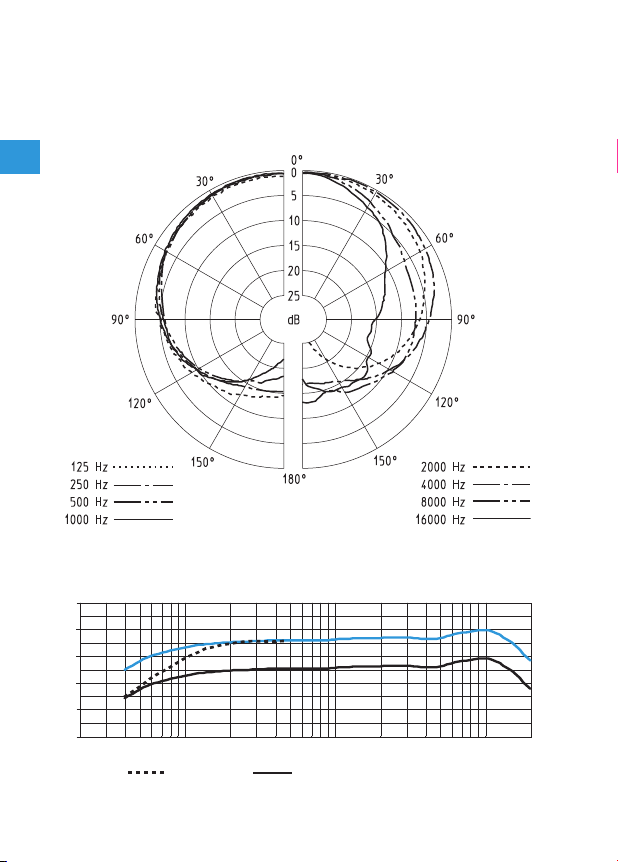

Polar- und Frequenzdiagramme
Polardiagramm Niere
Frequenzgang Niere
Hz
100 1.000 10.000
dBV
-30
-40
-50
-60
-70
-80 50 100 200 500 1k 2k 5k 10k 20k
Low Cut PAD
e965_524141_0408_Sp6.book Seite 16 Mittwoch, 28. Mai 2008 11:14 11

17
Polardiagramm Superniere
Frequenzgang Superniere
Hz
100 1.000 10.000
dBV
Low Cut
-30
-40
-50
-60
-70
-80 50 100 200 500 1k 2k 5k 10k 20k
PAD
e965_524141_0408_Sp6.book Seite 17 Mittwoch, 28. Mai 2008 11:14 11

18
Herstellererklärungen
Garantie
2 Jahre
Konformitätserklärung
Sennheiser electronic GmbH & Co. KG erklären, dass
dieses Gerät die anwendbaren CE-Normen und Vor-
schriften erfüllt.
Vor Inbetriebnahme sind die jeweiligen länderspezifischen Vor-
schriften zu beachten.
WEEE-Erklärung
Bitte entsorgen Sie dieses Gerät am Ende seiner Nut-
zungsdauer bei Ihrer örtlichen kommunalen Sammelstelle
oder im Recycling Center.
e965_524141_0408_Sp6.book Seite 18 Mittwoch, 28. Mai 2008 11:14 11

Sennheiser electronic GmbH & Co. KG
Am Labor 1
30900 Wedemark, Germany
Phone [phone] Printed in Germany
Fax [phone] Publ.04/08
www.sennheiser.com 524141/A01
e965_524141_0408_Sp6.book Seite 1 Mittwoch, 28. Mai 2008 11:14 11
