Sennheiser Evolution E 845 User manual

User manual 2 – 5
Gebrauchsanleitung 6 – 9
Istruzioni per l’uso 10 – 13
Manuel ’utilisation 14 – 17
Manual el usuario 18 – 21
Gebruiksaanwijzing 22 – 25

Thank you for buying this Sennheiser
Evolution microphone.We wish you much
satisfaction and enjoyment from its use.
Made from the highest quality materials
and components this has been manufactured
to the same exacting standards that have
become the hallmark of SENNHEISER
products over the last fifty years and made
them reference equipment for broadcast
studio and stage the world over.
The family of ten Evolution mics shown
opposite cover every vocal and instrument
application and provide you with the most
comprehensive range to select from
whatever your requirement.
revolution
Welcome to the
EVOLUTION
2

Amazing SPL in excess of 150 dB on all models
Outstanding feedback rejection.
Advanced shock-mount design minimises handling noise.
Rugged road-proof construction.
Designed and made in Germany.
...and they sound great !
A new family of microphones for
new standards of performance
3

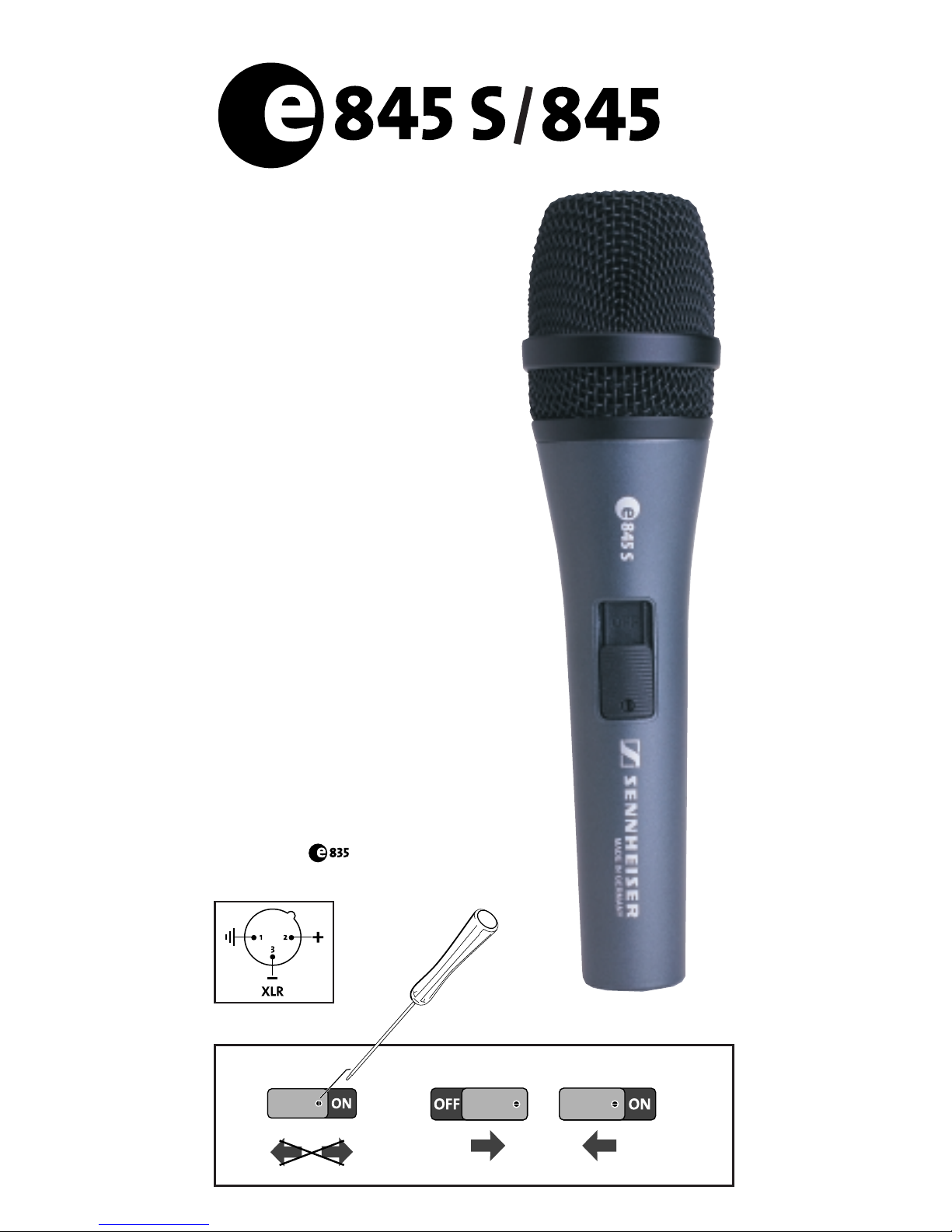

On/Off Switch
High quality powerful performance
vocal mic.
Extended high frequency response
and super-cardioid pick-up pattern
for higher signal output cuts
through high on-stage sound
levels. Smooth warm tonal
response and full dynamic range with
presence lift for vocal clarity
and projection. Consistent on/off
axis and proximity response
maintains sound quality with moving
providing greater on-stage freedom.
Full metal construction and extensive
suspension and shock-mounting
minimises handling noise and signal
interference. High output
performance microphone offering
power clarity and projection.
Also available without ON/OFF switch.
( ).

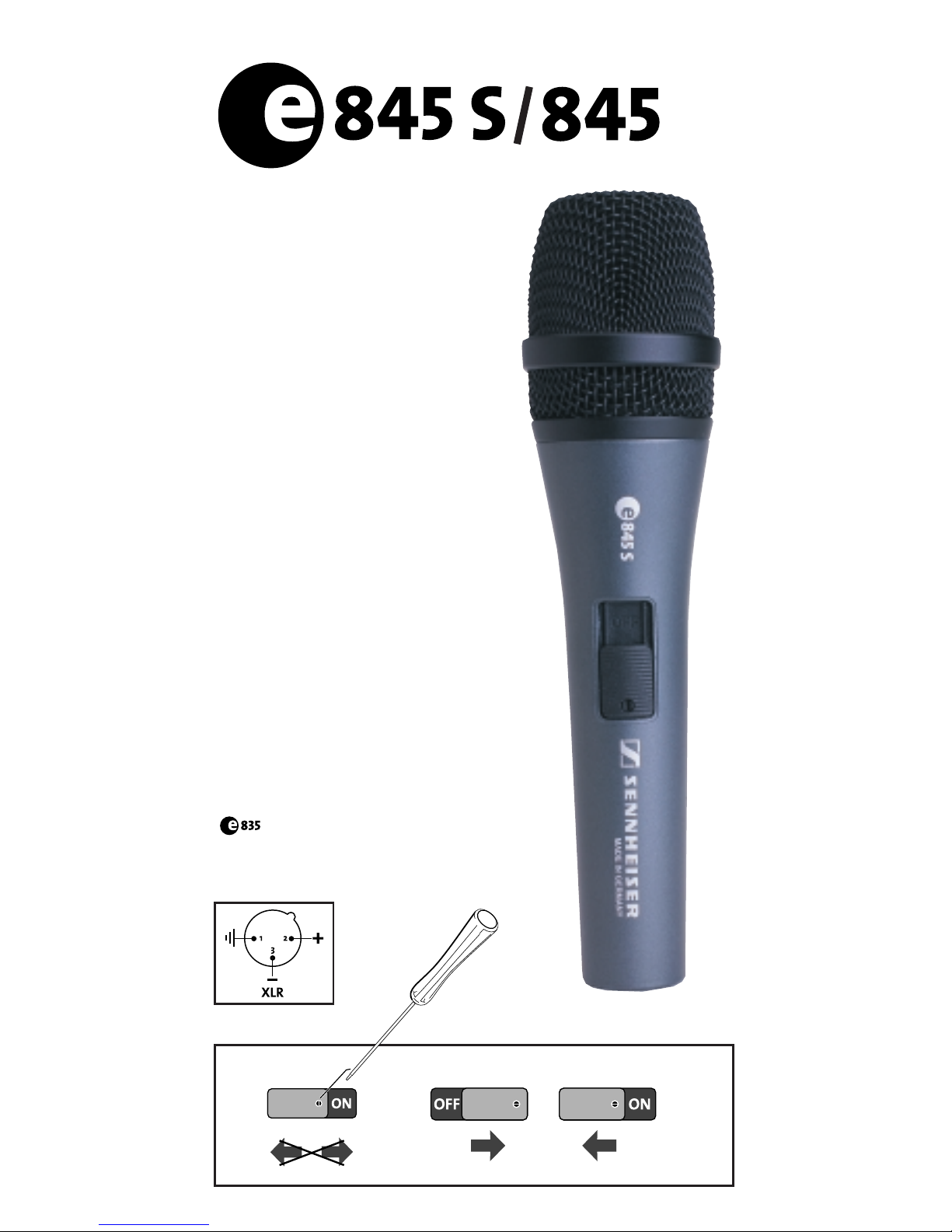

Connection
4

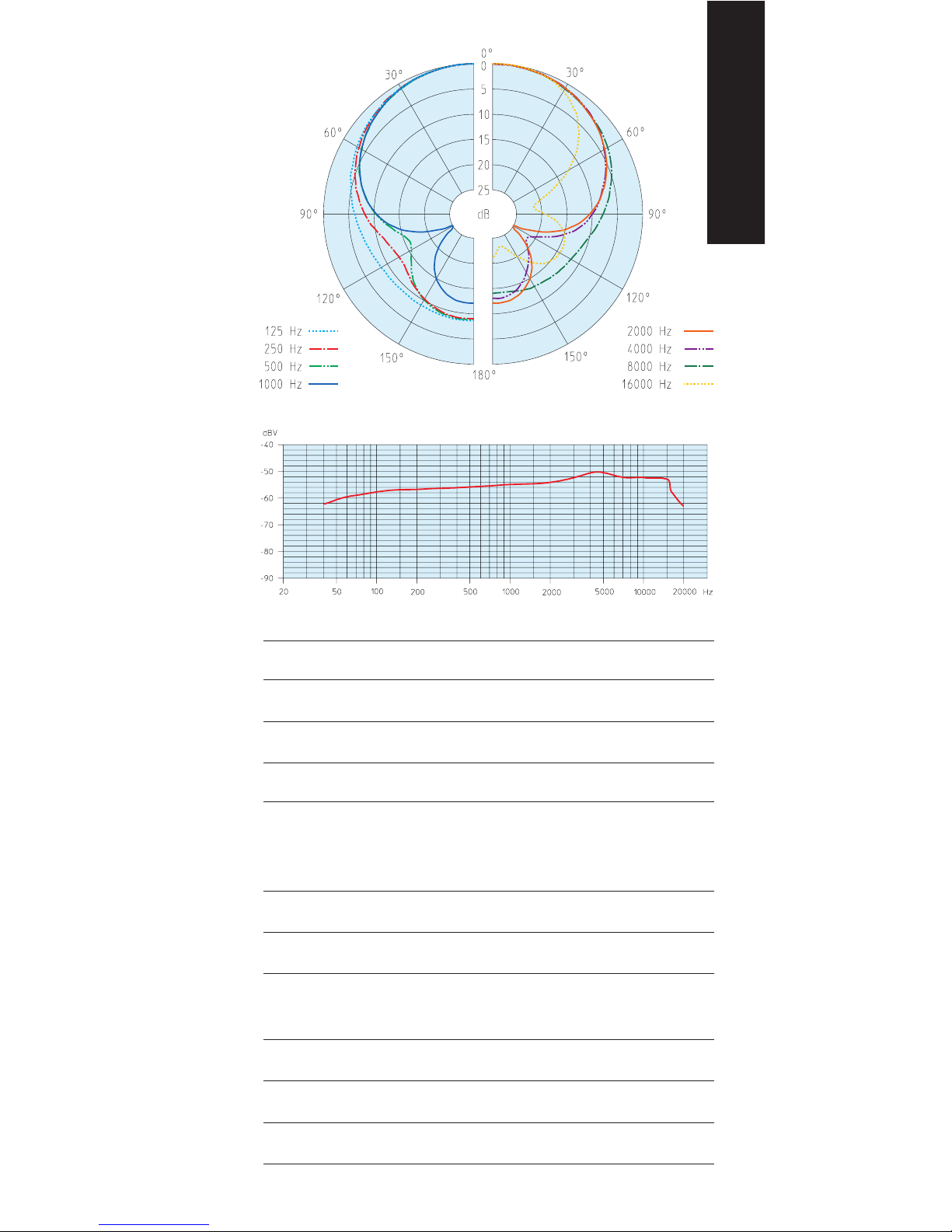

Frequency Response
Polar Pattern
Frequency response 40Hz…16kHz
Trans ucer principle Pressure gradient
receiver
Pick-up pattern Super-cardioid
Front-to-back-rejection at 1kHz at 120˚ >25dB
Sensitivity (free fiel ,no loa ) 1kHz
1. mV/Pa ≡ −55dB (0dB=1V/Pa)
≡ −75dB (0dB=1V/µbar)(USA)
Nominal impe ance at 1kHz 350Ω
Min.terminating impe ance 1kΩ
Sensitivity to magnetic
fiel at 50Hz ≤1µV/µT
Weight 330g
Dimensions ∅ 46,l=1 5mm
Delivere with pouch an mic clip
English
5

6
Sie haben sich für ein Evolution-Mikrofon von
Sennheiser entschieden.Wir danken Ihnen für
Ihr Vertrauen und hoffen daß Ihnen dieses
zuverlässige Qualitätsmikrofon viel Freude
bereiten wird.
Für dieses Mikrofon wurden nur hochwer-
tigste Materialien und Bauteile verwendet
und nach anspruchsvollen Qualitätsmaß-
stäben verarbeitet die bereits seit mehr als
50 Jahren das Markenzeichen von Sennheiser-
Produkten sind und sie weltweit zu Referenz-
geräten für Rundfunk Studio und Bühne
machen.
Zur Evolution-Mikrofonfamilie gehören
insgesamt zehn Gesangs- und Instrumenten-
mikrofone (siehe nebenstehende Abbildung)
die jede erdenkliche Abnahmesituation ab-
decken und speziell auf die Anforderungen von
Musikern und Tontechnikern zugeschnitten
wurden.
Die Mikrofon-
(R)EVOLUTION

7
Schalldrücke von über 150 dB bei allen Modellen
Außergewöhnlich hohe Rückkopplungssicherheit
Maximale Körperschalldämpfung durch federnde
Kapsellagerung
Robust und tourtauglich
Made in Germany
...and they sound great !
Eine Mikrofonfamilie, die neue
Maßstäbe setzt:

Ein-/Ausschalter
Ein hochwertiges Gesangsmikrofon
mit weitem Hochtonbereich das
sich dank Supernierencharakteristik
auch bei hohen Signalstärken auf
der Bühne durchsetzen kann.
Das e 845 zeichnet sich durch
weichen warmen Klang und große
Dynamik aus. Die Präsenzanhebung
sorgt für klaren durchsetzungsstarken
Sound.Gleichbleibender Klang bei
direkter oder seitlicher Einsprache
und unterschiedlichen Mikrofon-
abständen gewährleistet größere
Bewegungsfreiheit.
Körperschall und Signalstörungen
werden durch das Ganzmetallgehäuse
und die federnd gelagerte Kapsel auf
ein absolutes Minimum reduziert.
Das e 845:Power und Präsenz für die
Bühne.
Auch ohne Ein-/Ausschalter erhältlich
( ).
Anschluß-
belegung
8

9
Frequenzgang
Polardiagramm
Übertragungsbereich 40Hz…16kHz
Wan lerprinzip Druckgradientenempfänger
Richtcharakteristik Superniere
Rückwärts ämpfung bei 1kHz un 120˚ >25dB
Freifel leerlauf-Übertragungsfaktor (1kHz)
1, mV/Pa ≡ −55dB (0dB=1V/Pa)
≡ −75dB (0dB=1V/µbar)(USA)
Nennimpe anz bei 1kHz 350Ω
Min.Abschlußimpe anz 1kΩ
Magnetfel störfaktor bei 50Hz ≤1µV/µT
Gewicht 330g
Abmessungen ∅ 46,l =1 5mm
Das Mikrofon wir komplett mit Tasche un
Mikrofonklemme geliefert.
Deutsch

10
Grazie per aver aquistato questo microfono
Sennheiser della serie Evolution.
Prodotti con componenti e materiali di
qualità elevata questi nuovi microfoni hanno
gli stessi livelli impegnativi che sono diventati
il punto di forza dei prodotti Sennheiser
durante gli ultimi cinquant’anni e che li
hanno fatti diventare il riferimento per gli
operatori broadcast studio e stage in tutto il
mondo.
I dieci microfoni Evolution illustrati a fianco
coprono ogni esigenza vocale e strumentale e
forniscono la più vasta gamma da cui poter
scegliere qualunque sia la Vostra esigenza.
EVOLUTION
Benvenuti nella
rivoluzione

Livello di pressione acustica superiore a 150 dB.
Ottime proprietá anti-larsen.
Corpo in metallo.
Costruzione solida per un uso professionale sul palco.
Ingegnerizzato e prodotto in Germania.
...e suonano alla grande!
Una nuova famiglia di microfoni
per un nuovo standard qualitativo
11

Interruttore On/Off
Microfono di elevata qualità per impiego
live. La risposta in frequenza partico-
larmente estesa e la direttività super
cardioide unite ad un elevato livello
di uscita garantiscono la massima
sicurezza nel funzionamento sul palco.
Il tono caldo della riproduzione e la
grande dinamica sono fondamentali
per la qualità globale del microfono
ma anche il lieve effetto presenza e la
chiarezza della gamma media sono
parametri di riferimento assoluto.
L’effetto prossimità è corposo e non ci
sono differenze marcate nel funziona-
mento in asse o disassato per una
grande libertà di movimento sul palco-
scenico. La costruzione interamente
metallica e l’evoluta sospensione della
capsula minimizzano il rumore della
manipolazione e le interferenze
elettromagnetiche. Microfono di
grande impatto per chi non vuole
rinunciare alla massima qualità di
riproduzione.
In ven ita anche senza commutatore
ON/OFF ( ).
Collegamenti
12

Risposta in frequenza
Diagramma Polare
Risposta in frequenza 40Hz…1 kHz
Tras uttore a gradiente di pressione
Direttività super cardioide
Attenuatzione avanti/
in ietro a 1 KHz a 120˚ >25 dB
Sensibilità (in campo libero,senza carico) a 1 kHz
1, mV/Pa ≡ −55 dB (0dB=1V/Pa)
≡ −75dB (0dB=1V/µbar)(USA)
Impe enza nominale a 1 kHz 350Ω
Impe enza minima i carico 1kΩ
Sensibilità ai campi
magnetici a 50Hz ≤1µV/µT
Peso 330 g
Dimensioni ∅ 46, I = 1 5 mm
Fornito con custo ia e supporto
Italiano
13

14
Merci d’avoir fait l’acquisition d’un microphone
Sennheiser Evolution.Nous sommes certains
que son utilisation vous apportera plaisir et
satisfaction.
Fabriqué avec des composants et des
matériaux de haute qualité il a été développé
selon les mêmes standards et exigences que
tous les autres produits Sennheiser.Depuis
plus de cinquante ans les équipements
Sennheiser font référence dans les domaines
du broadcast du studio et de la scène à travers
le monde entier.
La gamme des micros Evolution couvre
toutes les applications pour la reproduction
de la voix parlée ou chantée et des instruments.
Elle vous apporte des solutions performantes
répondant parfaitement à vos exigences.
EVOLUTION
Bienvenue dans
un monde en pleine

15
Stupéfiante pression admissible de plus de 150 dB
SPL pour tous les modèles
Exceptionnelle résistance aux accrochages
Montage anti-choc sophistiqué réduisant les bruits de
manipulation
Construction très robuste
Conçu et fabriqué en Allemagne
...et ils ont le son!
Une nouvelle famille de micros
pour un nouveau standard de
performances:

Commutateur
Marche/Arrêt
Microphone de haute qualité très per-
formant pour la voix parlée ou chantée.
Il combine une réponse étendue dans
l’aigu et une directivité super cardioï-
de avec un niveau de sortie élevé per-
mettant sur scène de se détacher
d’un fort niveau sonore général.
Balance tonale équilibrée et chaleu-
reuse servie par une grande dynami-
que.Présence et clarté de la voix pro-
jettent le soliste au-devant de la scène.
Réponse homogène aussi bien en
dehors de l’axe qu’en proximité assu-
rant une qualité sonore constante et
donnant à l’artiste une totale liberté de
mouvement.
Construction tout métal et montage
antichoc de la capsule sur suspension
réduisentles bruits de manipulation et
les interférences des bruits extérieurs sur
le signal. Microphone à haut niveau de
sortie offrant une réserve de puissance.
Aussi livrable sans commutateur
marche/arrêt ( ).
Câblage
16

Réponse en fréquence
Directivité
Réponse en fréquence 40Hz…16kHz
Principe Gradient de pression
Directivité Super cardioïde
Réjection arrière à 1kHz à 120˚ >25dB
Sensibilité (champ libre,non chargé) 1kHz
1, mV/Pa ≡ −55dB (0dB=1V/Pa)
≡ −75dB (0dB=1V/µbar)(USA)
Impé ance nominale à 1kHz 350Ω
Impé ance e charge minimum 1kΩ
Sensibilité aux champs
magnétiques à 50Hz ≤1µV/µT
Poi s 330g
Dimensions ∅ 46,l =1 5mm
Livré avec étui et pince
Français
17

18
Gracias por comprar el micrófono Evolución
de Sennheiser. Deseamos que al usarlo lo
disfrute mucho y quede satisfecho.
Fabricado con materiales y componentes
de la más alta calidad este micrófono ha sido
manufacturado bajo los mismos estándares
exigentes que se han convertido en el sello
distintivo de los productos Sennheiser
durante los últimos cincuenta años y los han
convertido en el equipo de referencia para
estaciones de radio y T. V. estudios y
escenarios en todo el mundo.
Los otros micrófonos Evolución mostrados
en la página opuesta cubren todas y cada una
de las aplicaciones vocales e instrumentales
y le proporcionan a usted el rango más
completo del cual puede escoger sea cual sea
su necesidad.
EVOLUCIÓN
Bienvenido a la
revolución de la

19
Asombroso manejo de nivel de presión sonora excediendo
los 150 dB en todos los modelos
Sobresaliente rechazo a la retroalimentación
Avanzado diseño de montaje anti-choques que minimiza
el ruido por manejo
Robusta construcción a prueba de uso rudo
Diseñados y fabricados en Alemania
...y suenan ¡increíble!
Una nueva familia de micrófonos
para nuevos estándares de
ejecución:

Interruptor e ENCENDIDO-APAGADO
Micrófono para voz de alta calidad y
poderoso desempeño. La respuesta
extendida en frecuencias altas y el
patrón de captación super-cardioide
para mayor salida de señal logran
mantenerlo penetrante ante los altos
niveles de sonido sobre el escenario.
Cálida y suave respuesta tonal y rango
dinámico completo con elevación de
la presencia para lograr claridad y
proyección de la voz. Respuesta
consistente de proximidad y dentro y
fuera del eje que mantienen la calidad
de sonido a pesar del movimiento
para mayor libertad sobre el escenario.
La construcción completamente de
metal y la suspensión y montaje
anti-choques mejorados minimizan
el ruido por manejo y la interferencia
en la señal. Micrófono con alto
desempeño en la salida ofreciendo
potencia adicional claridad y
proyección.
También isponible sin interruptor e
encen i o ( ).
Conexión
20
