Das MKE platinum-C ist ein hochwertiges, kleines Kondensator-Ansteckmikrofon.
Es zeichnet sich durch höchste Klangqualität und Robustheit sowie einen für die
Bühnentechnik optimierten Frequenzgang aus. Zusammen mit dem dünnen,
jedoch sehr robusten Kabel von nur 1-mm-Durchmesser, ist das MKE platinum-C
der ideale Partner für alle Bereiche der Übertragungstechnik.
Merkmale
씰Sehr kleine Abmessungen, damit unauffällige Befestigung an der Kleidung,
am Kopf oder am Körper direkt.
씰Hoher Grenzschalldruckpegel.
씰Breitbandiger Übertragungsbereich mit angepaßter Höhencharakteristik.
씰Dünnes, robustes, körperschallarmes und flexibles Kabel (∅1 mm)
씰Weitgehend unempfindlich gegen Schweiß-Eintritt durch den Einsatz der
patentierten Tandemmembrane. Diese Konstruktion besteht aus zwei
Einzelmembranen, je eine auf jeder Seite des Membranringes. Die untere ist
elektrisch aktiv und bildet mit der Gegenelektrode den kapazitiven
Schallwandler. Die obere Membrane ist passiv und dichtet das Mikrofon
gegen Schweiß ab. Die dauerhafte Abdichtung zum Gehäuse wird durch
einen Silikonring gewährleistet. Da die Membranen sehr klein und sehr dünn
(nicht einmal 1 µm) sind, fällt es akustisch nicht ins Gewicht, daß sie aus
unterschiedlichenMaterialiensind,sieschwingeninweitemFrequenzbereich
wie bei einem Tandem.

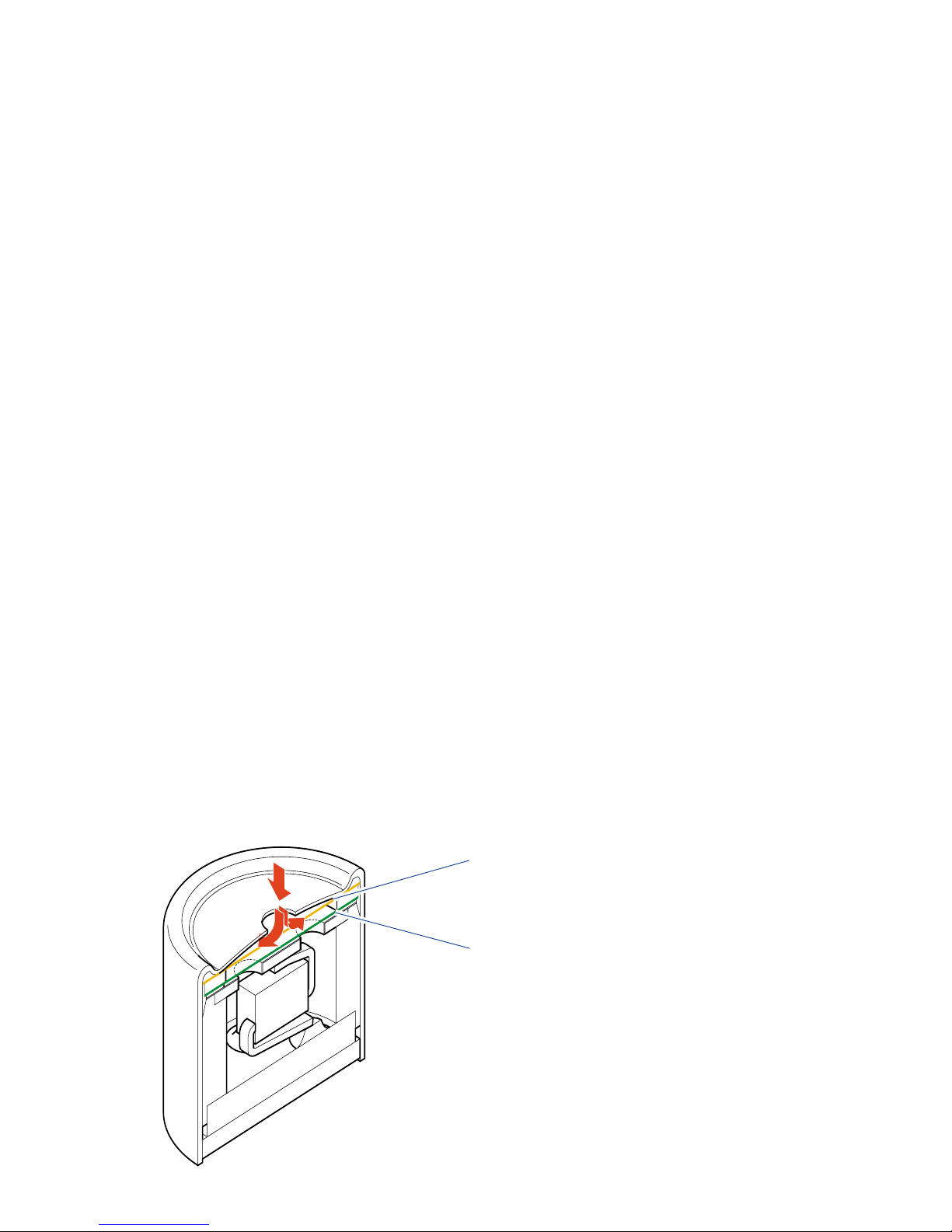

Obere Membrane dichtet ab
Untere Membrane ist elektrisch aktiv

5
Höhenanhebung durch aufsteckbare Kappen
Im Lieferumfang Ihres Mikrofons finden Sie zwei unterschiedlich lange Aufsteck-
Kappen. Mit diesen Kappen läßt sich die Höhenanhebung beeinflussen.
Schieben Sie die Kappe bis zur zweiten Raste über den Mikrofonkopf.
Beachten Sie die Frequenzdiagramme auf den Seiten 50 bis 51.
씰Kurze Aufsteckkappe: MZC2-1 Art. Nr. 76612
씰Lange Aufsteckkappe: MZC2-2 Art. Nr. 74645
Schminkschutz
Wenn Sie Ihr MKE platinum-C am Körper
befestigen und überschminken möchten,
schützen Sie es bitte mit dem Schminkschutz.
Er wird einfach über das Mikrofon (mit
oder ohne Aufsteckkappe) geschoben und
verhindert, daß Schminke in die Gaze
eindringt. Erst kurz vor dem Auftritt
entfernen Sie den Schminkschutz wieder.
Der Schminkschutz ist als Zubehör
erhältlich.

6
Befestigung des Mikrofones
Je nach Einsatzbereich können Sie das MKE platinum-C unterschiedlich an der
Kleidung oder am Körper befestigen.

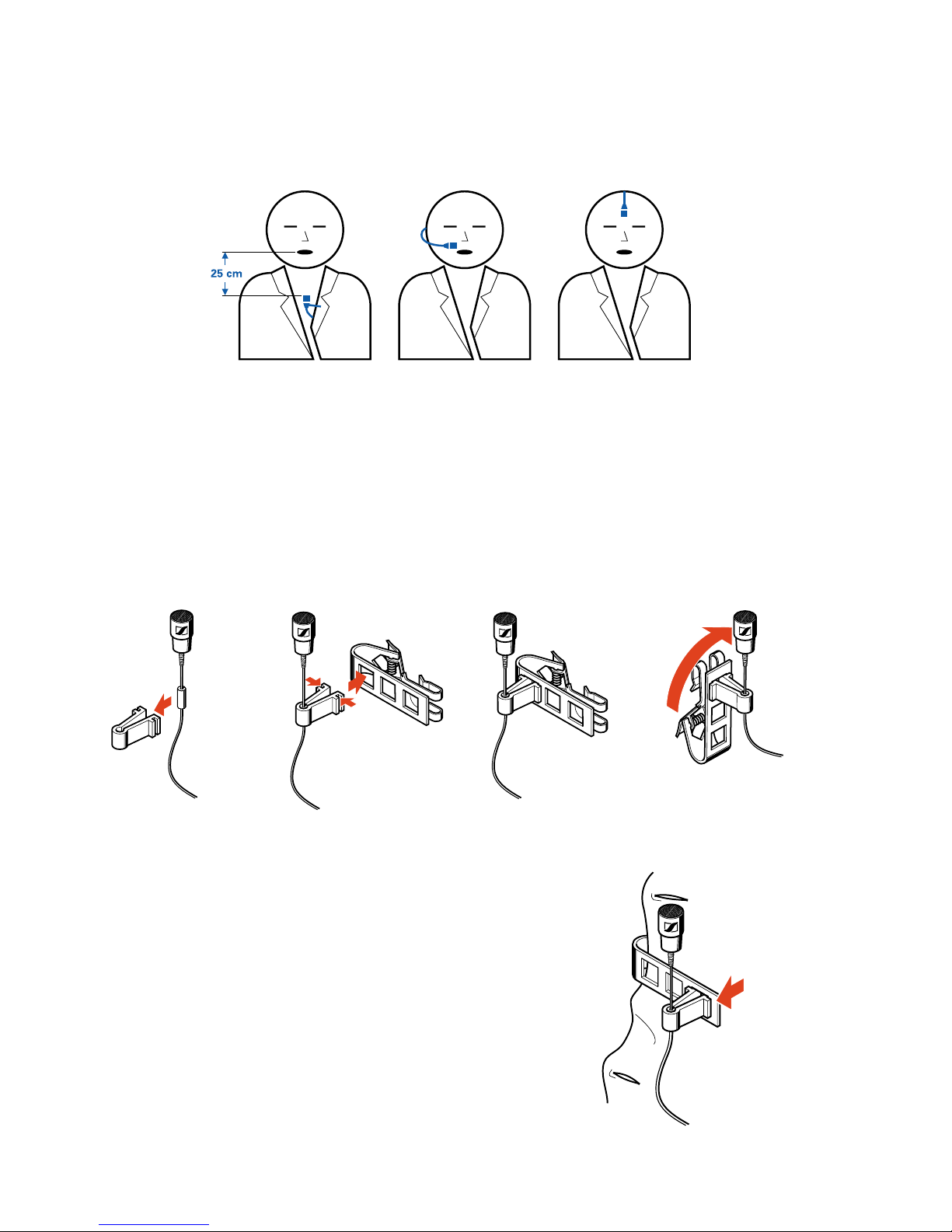

Befestigung an der Kleidung
Mit der Klammer MZQ 02 GOLD befestigen Sie das Mikrofon am Revers, an der
Kravatte, am Blusenkragen, an der Knopfleiste etc. Zur besseren Fixierung des
Kabels schieben Sie die Kabelhülse in die Mikrofonhalterung. Sie können die
Mikrofonhalterung in der Klammer in 90-Grad-Schritten drehen.
Für dünne Stoffe (z.B. Seide) verwenden Sie
bitte die äußere Halterung, dort ist die
Andruckkraft der Klammer am höchsten.

7

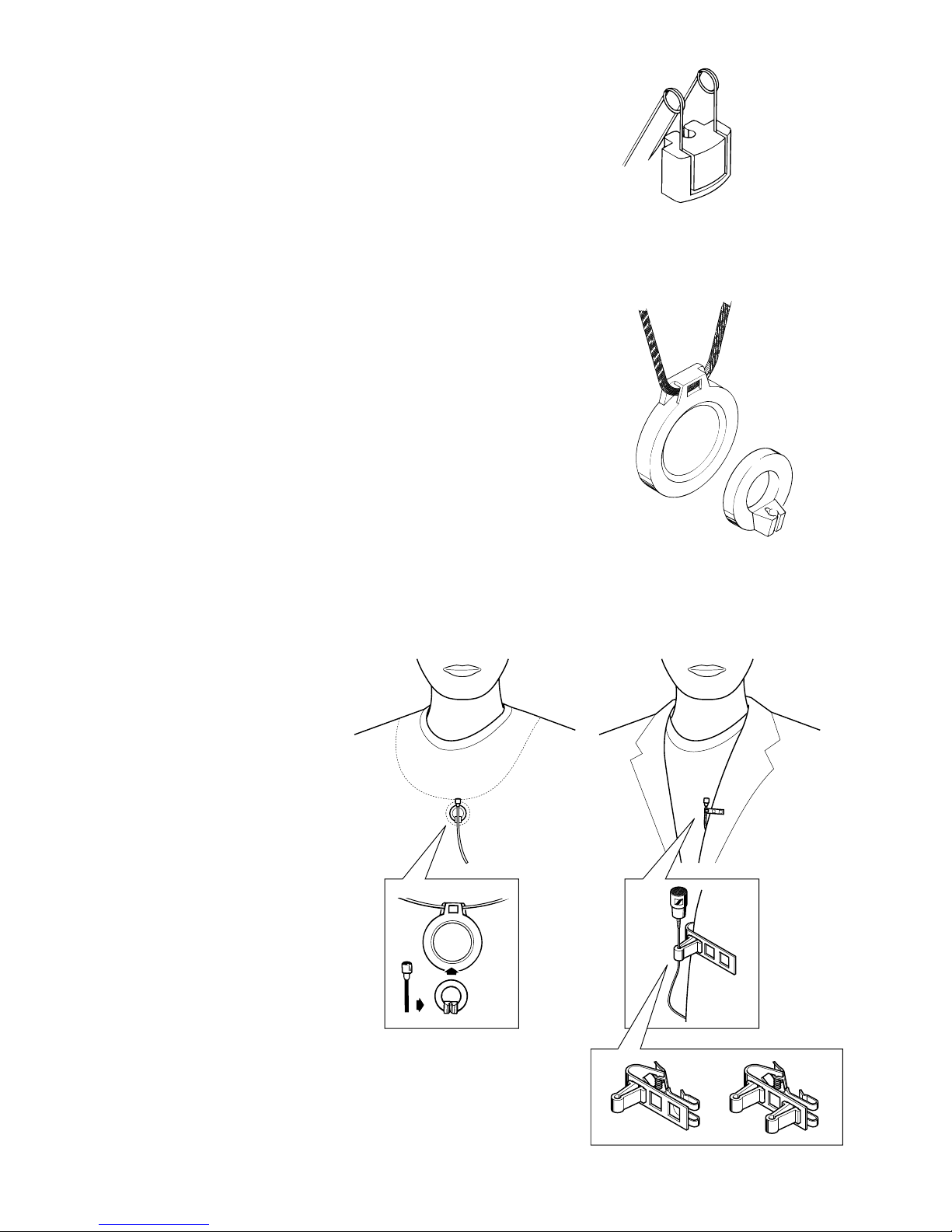

Wenn es der Kleiderstoff erlaubt, können
Sie das Mikrofon mit der Anstecknadel
MZS 2 befestigen. Diese Befestigung ist
mechanisch stark belastbar. Sie bietet sich
außerdem an, wenn an der Kleidung keine
Aufschläge oder Kanten sind, an denen die
Klammer MZQ 2 Halt findet.
Mit der zweiteiligen Magnethalterung
MZM 10 und MZM 2 haftet das Mikrofon
unsichtbar auf der Kleidung. Oft reicht die
Reibungskraft des Kleiderstoffes aus, daß
das Mikrofon nicht verschoben wird. Bei
glatten Stoffen wird von hinten zusätzlicher
Halt durch die beiliegende Umhängeschnur
gegeben.
Anwendungsbeispiele

8
Windschutz
Bei Nahbesprechung und Außenaufnahmen stören Blas- und Windgeräusche. Mit
denWindschutzkomponentenMZW2und MZW02wird diesdeutlichvermindert.
Zunächst verwenden Sie bitte den
Windschutz MZW 2. Er vermindert das
Blas- oder Windgeräusch ca. maximal 20 dB.
Eine weitere Verminderung des Blas- oder
Windgeräusches um 10 dB erreichen Sie mit
dem zusätzlichen Schaumnetz-Windschutz
MZW 02.
MZW 2 und MZW 02 sind als Zubehör
erhältlich.
Frequenzgang des Mikrofons MKE platinum- C im Freifeld

9
MKE platinum -C - Technische Daten
MKE platinum -4 platinum -4-3 platinum- 5 platinum -5-3
Richtcharakteristik Kugel Kugel Kugel Kugel
Übertragungsbereich 20-20000 Hz 20-20000 Hz 20-20000 Hz 20-20000 Hz
±2,5 dB ±2,5 dB ±2,5 dB ±2,5 dB
Freifeldleerlauf- 5 mV / Pa 5 mV / Pa 5 mV / Pa 5 mV / Pa
Übertragungsfaktor (1kHz) ±2,5 dB ±2,5 dB ±2,5 dB ±2,5 dB
Nennimpedanz 1000 Ω1000 Ω1000 Ω1000 Ω
Min. Abschlußimpedanz 4,7 KΩ4,7 KΩ4,7 KΩ4,7 KΩ
Ersatzgeräuschpegel
A-bewertet (DIN IEC 651) 26 dB 26 dB 26 dB 26 dB
CCIR-bewertet (CCIR 468-1) 39 dB 39 dB 39 dB 39 dB
Grenzschalldruckpegel 142 dB 142 dB 142 dB 142 dB
Speisung aus Sender aus Sender - -
SK 50, SK 5012 SK 50, SK 5012
Stecker Spezial-Stecker Spezial-Stecker offenes offenes
3-polig 3-polig Kabelende Kabelende
Farbe anthrazit beige anthrazit beige
Kabellänge 1,6 m 1,6 m 4 m 4 m
Durchmesser des Mikrofons 4,8 mm 4,8 mm 4,8 mm 4,8 mm
Gewicht (ohne Stecker + Kabel) 1g1g1g1g
im Lieferumfang des Mikrofons:
Aufsteckkappe MZC 2-1 1111
Aufsteckkappe MZC 2-2 1111
Bedienungsanleitung 1111

MKE platinum- C
INSTRUCTIONS FOR USE

12
top sealing diaphragm
bottom diaphragm –the back plate
of the electroacoustic transducer.
MKE platinum- C
TheMKEplatinum is a high-quality,sub-miniature,sweat-resistant clip-on condenser
microphone designed for all areas of live work. It features excellent sound quality
and rugged design. The frequency response curve has been optimised for live stage
work, with more headroom in the treble for higher levels and improved feedback
rejection. The MKE platinum is fitted with a very thin (only 1 mm) yet rugged cable,
making this microphone an ideal partner for all live sound applications.
Characteristics
씰Sub-miniature microphone ideal for unobtrusive attachment to clothing or
directly to the head or body
씰High maximum sound pressure level
씰Wide frequency response with treble response adapted to the requirements
of live stage work
씰Thin (only 1 mm), flexible and rugged cable, low in handling noise
씰Largely insensitive to penetration of sweat due to the patented Umbrella
Diaphragm™ . This design comprises two individual diaphragms installed on
both sides of the diaphragm ring. The bottom diaphragm is electrically active
and forms the capacitive electroacoustic transducer together with the back
plate. The top diaphragm is passive and seals the microphone against sweat.
Robust sealing of the housing is ensured by a silicone ring. Since the
diaphragms are extremely small and thin (less than 1 µm), the fact that they
are made of different materials does not influence their acoustic properties –
over a wide frequency range, these diaphragms oscillate like a tandem.

13
High-note emphasis
Your microphone is delivered with two slip-on caps of different lengths. You may
use these caps for high-note emphasis.
Slip the cap on the head of the microphone until it locks into place.
Please refer to the frequency diagrams on the pages 50 and 51.
씰Short slip-on cap: MZC2-1 Cat. no. 76612
씰Long slip-on cap: MZC2-2 Cat. no. 74645
Makeup protection
Please protect your MKE platinum-C by
means of the makeup protection, if you
attach your MKE 2 GOLD to your body
and want to put on makeup. The makeup
protection is easy to install: just slip it on the
microphone (with or without slip-on cap).
The makeup protection prevents makeup
from penetrating into the gauze. Remove the
makeup protection shortly before you enter
the stage.
The makeup protection is available as
accessory.

14
Attachment of the microphone
Depending on the field of application, you may attach the MKE platinum-C in
different ways to either articles of clothing or your body.
Attachment to articles of clothing
You may use the MZQ 02 GOLD clip to attach the microphone to your lapel, tie,
collar, a button hole, etc. You may rotate the microphone holder in the clip in steps
of 90°.
For thin clothes (e.g. silk), please use the
outer hole where the clip’s contact pressure
is the highest.

15
You may also use the MZS 2 pin to attach
the microphone to articles of clothing made
of fabric that will not be damaged by the
pin. The pin attachment withstands high
mechanical loads and is also a very
convenient solution, if the articles of
clothing do not have collars or edges to
which the MZQ 2 clip can be attached.
The MZM 10 and MZM 2 magnetic clips
can be used for unobtrusive attachment of
the microphone to articles of clothing. The
frictional force between the microphone and
the fabric is often sufficient to ensure that
the microphone is not displaced. For smooth
and soft clothes, the neckstrap (included)
ensures that the microphone is not displaced
from its proper position.
Examples of use

16
Wind-shields
Wind noise impairs the quality of outdoor recording and close-up miking. The
MZW 2 and MZW 02 wind-shields considerably reduce the wind noise.
Please install the MZW 2 wind-shield, first.
This wind-shield reduces the wind noise by a
maximum of 20 dB.
You may further reduce the wind noise by
10 dB by means of the additional MZW 02
foam-net wind-shield.
MZW 2 and MZW 02 are available as
accessories.
Freefield frequency-response free

17
MKE platinum -C - Technical data
MKE platinum -4 platinum -4-3 platinum- 5 platinum -5-3
Directional characteristic omni-directional omni-directional omni-directional omni-directional
Transmission range 20-20000 Hz 20-20000 Hz 20-20000 Hz 20-20000 Hz
±2,5 dB ±2,5 dB ±2,5 dB ±2,5 dB
Free-field open-Circuit 5 mV / Pa 5 mV / Pa 5 mV / Pa 5 mV / Pa
sensitivity (1kHz) ±2.5 dB ±2.5 dB ±2.5 dB ±2.5 dB
Rated impedance 1000 Ω1000 Ω1000 Ω1000 Ω
Min. terminating impedance 4.7 KΩ4.7 KΩ4.7 KΩ4.7 KΩ
Equivalent noise level
A-weighted (DIN IEC 651) 26 dB 26 dB 26 dB 26 dB
CCIR-weighted (CCIR 468-1) 39 dB 39 dB 39 dB 39 dB
Sound pressure level limit 142 dB 142 dB 142 dB 142 dB
Feed via SK 50, via SK 50, - -
SK 5012 SK 5012
transmitter transmitter
Plug Microdot Microdot open-ended open-ended
3-pin Lemo 3-pin Lemo cable cable
Colour anthracite beige anthracite beige
Cable length 1.6 m 1.6 m 4 m 4 m
Diameter of the microphone 4.8 mm 4.8 mm 4.8 mm 4.8 mm
Weight (without plug+cable) 1g1g1g1g
Delivery includes:
MZC 2-1 slip-on cap 1 1 1 1
MZC 2-2 slip-on cap 1 1 1 1
Operating instructions 1 1 1 1

MKE platinum- C
NOTICE D‘EMPLOI

20
MKE platinum- C
Le MKE platinum est un microphone cravate électrostatique de haute qualité,
subminiature, résistant à la sueur et à l’humidité, conçu pour tous les domaines du
son en direct. Il combine une excellente qualité sonore et une conception robuste. Sa
courbe de réponse a été optimisée pour l’utilisation sur scène, avec davantage de
réserve dynamique pour supporter des niveaux sonores élevés et présenter une
meilleure résistance au Larsen. Le MKE platinum est livré avec un câble très fin (1 mm
de diamètre seulement) mais robuste, ce qui fait de ce micro un allié idéal pour toutes
les applications live.
Caractéristiques
씰Microphone subminiature, idéal pour une fixation invisible aux vêtements,
ou directement sur les cheveux ou le corps
씰Niveau maximal de pression sonore admissible élevé
씰Courbe de réponse très étendue, avec un registre aigu adapté aux besoins du
travail sur scène
씰Câble de connexion très fin (1 mm de diamètre), souple et robuste, générant
peu de bruit de manipulation
씰Grande insensibilité à la pénétration de la sueur, grâce à la membrane
brevetée de type Umbrella Diaphragm™ (« membrane parapluie »). Cette
membrane est composée de deux membranes individuelles, situées de
chaque côté d’un anneau support. La membrane inférieure est la membrane
active, l’électrode avant. Avec l’électrode arrière, elle forme le condensateur
constituant le transducteur acoustique d’un micro électrostatique. La
membrane supérieure est passive et sert à protéger le microphone contre
l’humidité. Un anneau en silicone assure une bonne étanchéité de la capsule.
Comme ces membranes sont très petites et très minces (> 1 µm), il n’est pas
important qu’elles soient faites de matériaux différents ; dans une plage de
fréquence étendue, elles oscillent ensemble comme un tandem.
Membrane supérieure :
étanchéitédu micro
Membrane inférieure :
l’électrode avant du transducteur
acoustique
