Sennheiser K 6-P User manual

K6 / K6-CL
K6-P / K6-PC
SYSTEM K6SYSTEM K6
GEBRAUCHSANLEITUNG
INSTRUCTIONS FOR USE
NOTICE D‘EMPLOI
ISTRUZIONI PER L‘USO
INSTRUCCIONES PARA EL USO
GEBRUIKSAANWIJZING

2
+
MitdenSpeiseadapternK6undK6PwerdendieaufschraubbarenMikrofonmodule
des System K6 mit Strom versorgt und an die nachfolgenden Verstärker angepaßt.
Der Speiseadapter dient auch als Griffstück. Über die vielfältigen Kombina-
tionsmöglichkeiten des Systems K6 informiert die beiliegende Systemübersicht.
Ausführungen
K6 Speisedapter für Batterie- und Phantomspeisung.
Schaltbarer Tiefenfilter, Ein-/Ausschalter, Batterie-Test-LED.
K6 P Speisedapter für Anschluß an Phantomspeisung.
Schaltbarer Tiefenfilter, Ein-/Ausschalter.
...-C diese Speiseadapter werden ohne Zubehör geliefert
K6-CL Wie K6, aber mit geringerer Empfindlichkeit (-18 dB)
Batteriebetrieb ( K6 )
• Batterie einsetzen ( Mignon / LR 6, 1,5 V, Polarität beachten!) und
Mikrofonmodul aufschrauben.
• Einschalten, dabei Batterie-Test durchführen. Blitzt die LED hell auf,
ist die Batterieleistung ausreichend. Glimmt die LED nur schwach,
Batterie umgehend erneuern!
Unnötigen Stromverbrauch vermeiden - nach Gebrauch ausschalten.
•BeiPhantomspeisungwirdautomatischderBatteriebetriebausgeschaltet.
Betrieb mit Phantomspeisung ( K6 P )
Der Speiseadapter K6P bezieht die Versorgung für die Mikrofonmodule nur
über die Anschlußleitung (Phantomspeisung).
Speiseadapter K6 / K6 P

4
Trittschallfilter
Der Tiefenfilter Bunterdrückt optimal Störungen durch Körperschall,
Trittschall, Windgeräusch und Popgeräusche.
Technische Daten K6 (k6P)
Elektrische Impedanz ca. 200 Ωsym, ca. 100 Ωasym.
Empfohlene Abschlußimpedanz > 1 kΩ
Übertragungsfaktor 0 dB (K6-CL –18 dB)
max. Leerlaufausgangsspannung 2 V (entspricht 6 dBV)
Ausgang symmetrisch transformatorlos
Phantomspeisestrom K6P 12 - 48 V DC, 2 mA
Betriebszeit mit einer Batterie max. 150 Stunden
Abmessungen in mm netto: 94 x Ø 22 (K6P: 55 x Ø 22) *
brutto: 155 x Ø 22 (K6P: 112 x Ø 22)
Gewicht (ohne Batterie) ca. 45g (K6P: 30g)
Stecker XLR-3
Lieferumfang K6 / K6P • Speiseadapter
• Stativklemme MZQ 200
Lieferumfang
K6-C / K6-CL / K6P-C • Speiseadapter
* Dieses Maß müssen sie zur Länge des entsprechenden Mikrofon-Modules
dazuzählen, um zur Gesamtlänge des enstandenen Mikrofones zu gelangen.

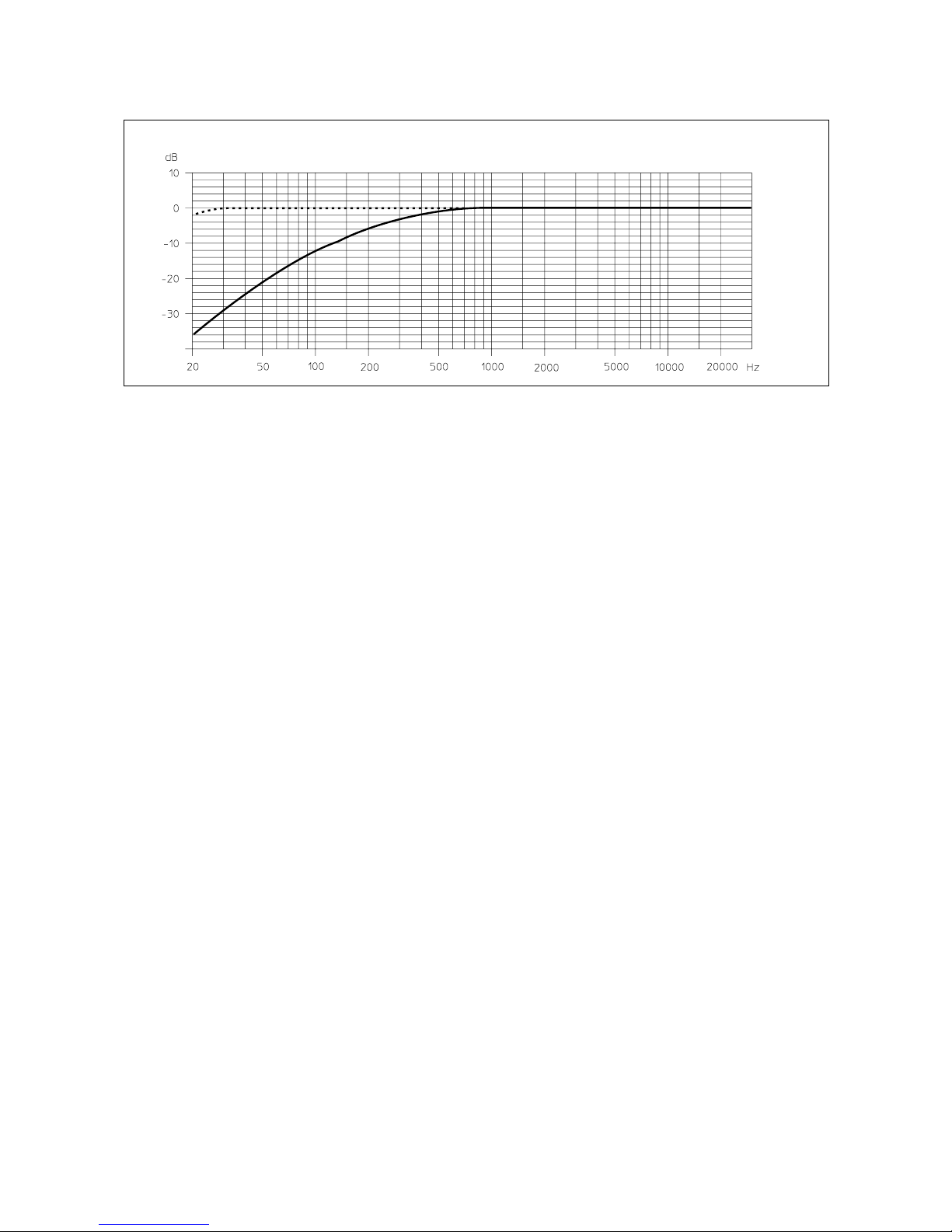

Wirkung des Tiefenfilters B:

5
+
K6 / K6 P Powering modules
The K6 and K6P powering modules power the various microphone heads of the
K6 modular microphone system and provide them with a balanced microphone
level output. The powering module is also the microphone body for the different
heads. Please refer to the enclosed system overview for possible combinations.
Versions
K6 Powering module for battery or phantom powering. Switchable bass
roll-off filter, on/off switch with battery condition indicator.
K6 P Powering module for phantom powering only. Switchable bass roll-off
filter, on/off switch.
...-C Versions supplied without accessories.
K6-CL Identical to K6, but with lower sensitivity.
Battery operation (K6 only)
• Insert a 1.5V AA (LR6) size battery (taking care to observe the correct
polarity) into the powering module and screw on a microphone head.
• Switch the microphone on, checking the battery condition (the LED will blink
as the powering module is switched on). If the LED is bright, the battery
capacity is OK, if it is dim, the battery is low and should be replaced.
•When the powering module is connected to a phantom power
source, it automatically switches from battery to phantom power
operation, thus conserving the battery.
Phantom power operation (K6 and K6P)
Both the K6 and K6P powering modules can be powered by 12-48V DC
phantom power via the connection cable (phantom powering).

6
Effect of the bass roll-off filter (B)
Roll-off filter
The bass roll-off filter (B) (see drawing on previous page) effectively rejects
rumble, handling, pop and wind noises, as well as reducing the proximity effect
when used in close miking situations.
Technical data K6 (K6P)
Electrical impedance approx. 200Ω(bal.), approx. 100Ω(unbal.)
Min. terminating impedance 1 kΩ
Sensitivity at 1 kHz 0 dB (K6-CL –18 dB)
Max. output voltage (no load) 2V (corresponds to 6dBV)
Output transformerless, balanced
Phantom power 12 – 48V DC, 2mA
Battery operating time (K6 only) max. 150 hrs
Dimensions in mm 155 x Ø 22 (K6P 112 x Ø 22)
Resultant length in mm* 94 (55)
Weight K6: 45g (without battery)
K6P: 30g
Connector: XLR-3
Supply schedule K6/K6P • Powering module
• MZQ 200 stand adaptor
Supply schedule
K6-C / K6-CL / K6P-C • Powering module only
* Resultant length: this is the figure you need to add to the capsule length to give
the overall length of the complete microphone.

7
+
Les corps de micros/alimentation K6 et K6P servent à alimenter les têtes de micro-
phonedusystèmeK6.Ilscomprennentunesortiesymétriquesanstransformateur.
La page ci-jointe montre les combinaisons possibles du système K6/K6P.
Modeles
K6 Corpsdemicro/alimentationpouralimentationfantômeoupiles.Filtre de
graves commutable, interrupteur marche/arrêt avec contrôle de pile.
K6 P Corps de micro/alimentation pour alimentation fantôme. Filtre de
graves commutable, interrupteur marche/arrêt.
... C Variantes sans accessoires.
K6-CL Comme K6, mais avec facteur de transmission plus bas.
Alimentation pile (seulement K6)
• En respectant la polarité indiquée, insérez une pile 1.5 V AA (LR6) dans
le corps d’alimentation et vissez une tête de microphone sur le corps.
• Allumez le microphone et contrôlez le niveau de charge de la pile (la
LED clignote quand le système est sous tension). Si la LED clignote
franchement, la capacité de la pile est suffisante, si la LED est faible,
il faut remplacer la pile.
Si le corps de micro/alimentation est raccordé à une source
fantôme, il commute automatiquement sur alimentation fantôme,
en économisant la pile.
Alimation fantome (K6 et K6P)
Les corps de micros/alimentation K6 et K6P peuvent être alimentés par 12 – 48
V DC via le câble (alimentation fantôme).
Corps de micros/alimentation K6 / K6 P

8
Effet du filtre des graves (B)
Filtre des graves
Le filtre des graves (B) (voir le schéma sur la page précédente) réduit
effectivement les bruits de pas, de vent et des plosives. Il réduit également l’effet
de proximité en close-miking.
Caracteristiques techniques K6 (K6P)
Impédance électrique approx.200Ω(sym.),approx.100Ω(asym.)
Impédance mini. de charge 1 kΩ
Facteur de transmission à 1 kHz 0 dB (K6-CL –18 dB)
Tension de sortie maxi. (sans charge) 2 V (correspond à 6 dBV)
Sortie sans transformateur, symétrique
Alimentation fantôme 12 – 48V DC, 2 mA
Autonomie (seulement K6) 150 h maxi.
Dimensions en mm 155 x Ø 22 (K6P 112 x Ø 22)
Longueur totale en mm* 94 (55)
Poids K6: 45 g (sans pile) K6P: 30 g
Connecteur XLR-3
Contenu K6/K6P corps de micro/alimentation
pince à fixation rapide MZQ 200
Contenu K6-C/K6-CL/K6P-C uniquementcorpsdemicroalimentation
* Longueur totale: la longueur qu’il faut additionner à la longueur de la tête
du microphone pour avoir la longueur totale du microphone complet.

9
+
Adattatore di alimentazione K6 / K6 P
Con gli adattatori di alimentazione K6 e K6P i moduli avvitabili del microfono
del sistema K6 vengono alimentati con corrente e adattati ai successivi
amplificatori. L’adattore di alimentazione svolge anche la funzione di pezzo di
impugnatura. L’acclusa panoramica del sistema informa sulle molteplici
possibilità di combinazione del sistema K6.
Versioni
K6 Adattatore per alimentazione pila e alimentazione virtuale. Filtro bassi
commutabile, interruttore inserimento/disinserimento, LED test pila.
K6 P Adattatore per collegamento ad alimentazione virtuale. Filtro bassi
commutabile, interruttore inserimento/disinserimento.
... C questi adattatori di alimentazione vengono forniti senza accessori
K6-CL Come K6, ma con minore sensibilità (-18 dB)
Esercizio a pila ( K6 )
• Inserire la pila (LR 6, 1,5 V, osservare la polarità!) e avvitare il modulo
del microfono.
• Inserire effetuando il test della pila. Se il LED lampeggia con chiara
luminosità, la potenza della pila è sufficiente Se il LED emette solo
una debole luminiscenza, sostituire immediamente la pila!
Evitare un consumo inutile di corrente - disinserire dopo l’uso.
•Per l’alimentazione virtuale l’esercizio a pila viene disinserito
automaticamente.
Esercizio con alimentazione virtuale ( K6 P )
L’adattatore K6P riceve l’alimentazione per i moduli del microfono attraverso
il cavo di collegamento (alimentazione virtuale).

10
Filtro suono a propagazione mista
Il filtro dei bassi Bsopprime in modo ottimale i disturbi dovuti alle vibrazioni
meccaniche, al suono a propagazione mista, al fruscio e ai rumori "Pop".
Dati tecnici K6 (k6P)
Impedenza elettrica ca. 200 Ωsim., ca. 100 Ωasim.
Impedenza di collegamento
raccomandata > 1 kΩ
Fattore di tranmissione 0 dB (K6-CL –18 dB)
Max. tensione di uscita a vuoto 2 V (corrisponde a 6 dBV)
Uscita simmetrica senza transformatore
Corrente alimentazione
virtuale K6P 12 - 48 V DC, 2 mA
Tempo di esercizio con una pila max. 150 ore
Dimensioni in mm netto: 94 x Ø 22 (K6P: 55 x Ø 22) *
lordo: 155 x Ø 22 (K6P: 112 x Ø 22)
Peso (senza pila) ca. 45g (K6P: 30g)
Spina XLR-3
Volume fornitura K6/K6P: • Adattatore di alimentazione
• Morsetto stativo MZQ 200
Volume fornitura
K6-C / K6-CL / K6P-C: • Adattatore di alimentazione
* Questamisurava aggiuntaallalunghezza delrispettivomodulodel microfono
per ottenere la lunghezza totale del microfono che ne risulta.
Effetto del filtro bassi B:

11
+
Los adaptadores K6 y K6P alimentan los modules micrófono a atornillar del
sistema K6 y los adaptan a los amplificadores siguientes y además sirven como
empuñadura. La vista general del sistema añadida da informaciones detalladas
sobre los multibles posibilidades de combinación.
Modelos
K6 adaptador para alimentación con pila o fantasma, filtro de bajos
conmutable, interruptor, diodo luminoso para verificación de la pila
K6 P adaptador para conexión a una alimentación fantasma, filtro de bajos
conmutable, interruptor.
... C Estos adaptadores de alimentación se suministran sin accesorios
K6-CL Como K6, pero con menor sensibilidad (-18 dB)
Funcionamiento con pila ( K6 )
• Poner la pila (LR 6, 1,5 V, ¡atención a la polaridad!) y atornillar el
modulo micrófono.
• Poner en marcha el micrófono y verificar la pila. Si el diodo luce
claramente, la potencia de la pila está suficiente. ¡Si el diodo luce
débilmente, hay que en seguida cambiar la pila!
Evitar una consomación inútil: apagar el aparato si no es utilizado.
•En caso de una alimentación fantasma el funcionamiento con pila es
interrumpido automáticamente.
Funcionamiento con alimentacion fantasma ( K6 P )
El adaptador K6P alimenta los modulos micrófono a través del cable de
conexión (alimentación fantasma).
Adaptadores de alimentacion K6 / K6 P

12
Filtro de atenuación
El filtro de bajos Batenúa efectivamente ruidos perturbadores generados por
la estructura, los pies o el viento.
Datos tecnicos K6 (k6P)
Impedancia approx. 200 Ωsymétrica,
approx. 100 Ωasymétrica.
Impedancia terminal recomendada > 1 kΩ
Factor de transmisión 0 dB (K6-CL –18 dB)
Tenón de salida en vacío máximo 2 V (corresponde a 6 dBV)
Salida symétrica sin transformador
Corriente de alimentación
fantasma K6P 12 - 48 V DC, 2 mA
Duración de funcionamiento
con pila150 horas como máximo
Dimensiones en mm neto: 94 x Ø 22 (K6P: 55 x Ø 22) *
bruto: 155 x Ø 22 (K6P: 112 x Ø 22)
Peso (sin pila) approx. 45g (K6P: 30g)
Conector XLR-3
Suministro K6 / K6P: • adaptador de alimentación
• pinza de soporte MZQ 200
Suministro
K6-C / K6-CL / K6P-C: • adaptador de alimentación
* Esta medida debe ser agregada al largo del respectivo módulo de micrófono,
a fin de alcanzar el largo total del micrófono formado.
Efecto del filtro de bajos B:

13
+
MetbehulpvandenetadaptersK6enK6Pwordendeopschroefbaremicrofoonmodulen
van het systeem K6 met stroom verzorgd en aangepast aan de navolgende versterker.
De netadapter dient ook als handgreep. Het bijgesloten systeemoverzicht biedt
informatie over de veelvoudige combinatiemogelijkheden van het systeem K6.
Verklaring

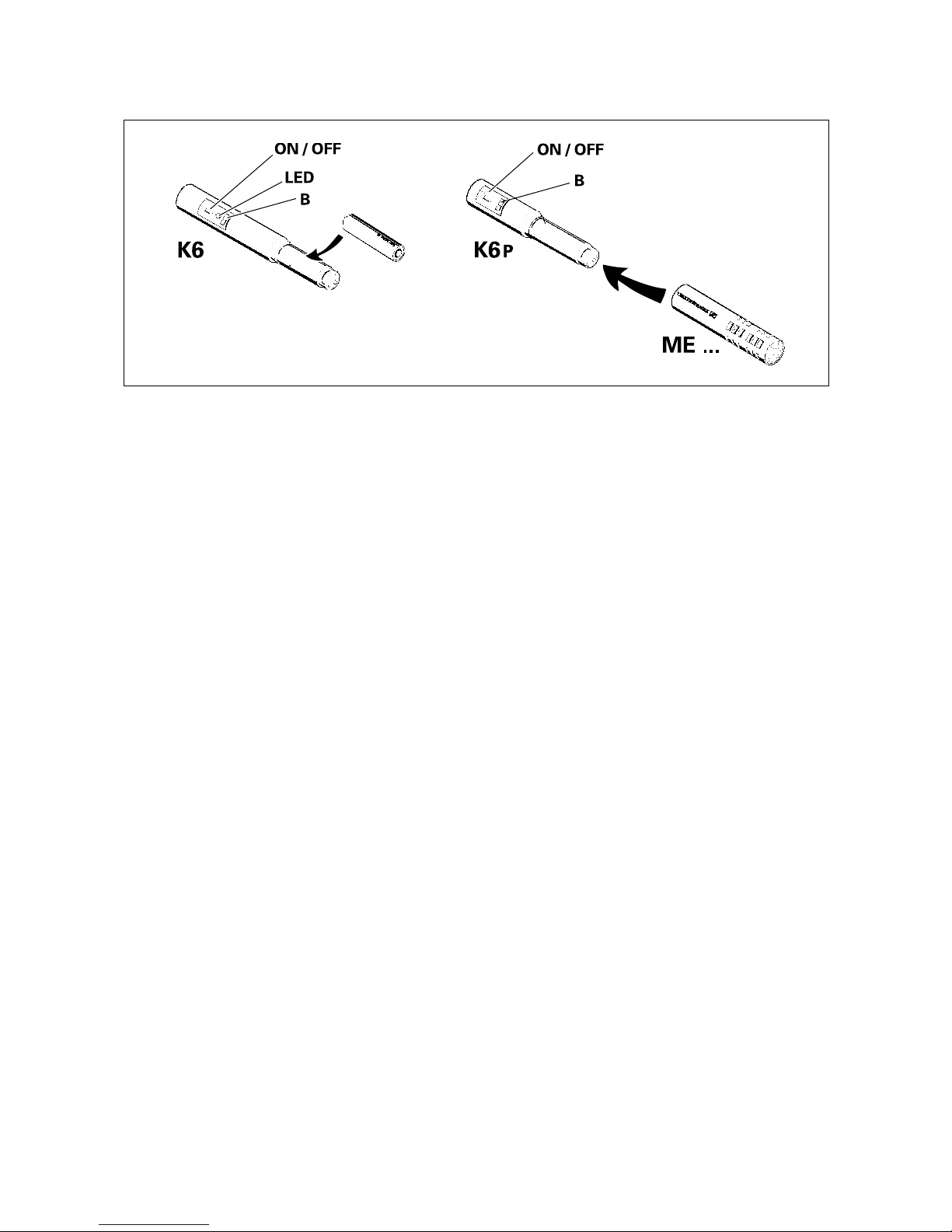

K6 Netadapter voor batterij- en fantoomvoeding
Schakelbaar dieptefilter, aan-/uit-schakelbaar, batterij-test-LED
K6 P Netadapter voor de aansluiting aan fantoomvoeding. Schakelbaar
dieptefilter, aan-/uit-schakelbaar.
... C deze voedingsadapters worden zonder accessoires geleverd.
K6-CL Als de K6, maar met lagere gevoeligheid (-18 dB)
Bedrijf op batterijen ( K6 )
• Batterij invoeren (LR 6, 1,5 V, let op de polen!) en microfoonmoduul
erop schroeven.
• Tijdens het inschakelen de batterij test uitvoeren. Wanneer de LED
helder gaat branden, is het vermogen van de batterij nog voldoende.
Wanneer de LED slechts zwak gloeit, dient de batterij onmiddellijk
te worden vervangen! Onnodig stroomverbruik vermijden - na het
gebruik meteen uitschakelen.
•Bij fantoomvoeding wordt het batterijbedrijf automatisch uitgeschakeld.
Bedrijf op fantoomvoeding ( K6 P )
De netadapter K6P levert de stroom voor het microfoonmoduul via de
aansluitingsleiding (Fantoomvoeding).
Netadapter K6 / K6 P

Filter voor loopakoestiek
Het dieptefilter Bonderdrukt storingen, die door lichaamsakoestiek,
loopakoestiek, geluid van de wind en popgeluiden worden veroorzaakt, op
optimale wijze.
Technische gegevens K6 (k6P)
Elektrische impedantie ca. 200 Ωsym., ca. 100 Ωasym.
Geadviseerde afsluitimpedantie > 1 kΩ
Overdrachtfaktor 0 dB (K6-CL –18 dB)
Max. uitgangsspanning 2 V (komt overeen met 6 dBV)
(Onbelaste werking)
Uitgangsymmetrisch transformatorloos
Fantoomvoedingsstroom K6P 12 - 48 V DC, 2 mA
Bedrijfsuren op 1 batterij max. 150 uur
Afmetingen in mm netto: 94 x Ø 22 (K6P: 55 x Ø 22) *
brutto: 155 x Ø 22 (K6P: 112 x Ø 22)
Gewicht (zonder batterij) ca. 45g (K6P: 30g)
Steekverbinding XLR-3
Leveromvang K6 / K6P: • Netadapter
• Statiefklem MZQ 200
Leveromvang
K6-C / K6-CL / K6P-C: • Netadapter
* Deze lengte moet bij de lengte van de bijbehorende microfoonmodule worden
opgeteld, om de totale lengte van de zo ontstane microfoon te verkrijgen.
Werking van het dieptefilter B:

Aktuelle Informationen zu Sennheiser-Produkten erhalten Sie auch im Internet
unter „http://www.sennheiser.com“.
Up to date information on Sennheiser products can also be found on the
Internet under “http://www.sennheiser.com”.
Vous trouverez également toutes les informations actuelles relatives aux
produits Sennheiser sur Internet, sous “http://www.sennheiser.com“.
Informazioni attuali sulla gamma di prodotti Sennheiser sono disponibili anche
in Internet al sito „http://www.sennheiser.com“.
También en Internet, bajo „http://www.sennheiser.com“ obtendrá Vd.
informaciones actuales sobre los productos Sennheiser.
Actuele informatie met betrekking tot Sennheiser producten vindt u ook op
Internet onder “http://www.sennheiser.com“.
Sennheiser electronic GmbH & Co. KG
D-30900 Wedemark
Telefon: [phone]
Telefax: [phone]
Printed in Germany Publ. 02/97 50988 / A 05
Änderungen vorbehalten
Subject to alterations
Sous réserve de modification
Con riserva di modifiche
Reservado el derecho a introducir modificaciones
Wijzigingen voorbehouden
