Sennheiser MZN 16 X User manual

NETZGERÄT MZN 16X
POWER SUPPLY MZN 16 X
ALIMENTATIONSECTEUR
MZN 16 X
~
3 1
~-
020
1 3
Ausgangsstecker
Output connector
Fiche de sortle
Eingangsbuchse für Mikrofon
Input socket for microphone
Prise d'entree pour microphone
Beschaltung von außenauf die Buchsen gesehen - Siehe technische Daten
Pinconnections seen Irom top 01connector -See technical data
Brochage, vu de I'exterieur - voir caracteristiquestechniques
Tr 1 GII
8 BOG BOO
CI
0.22 ~i /100
90
50 2B5 V
60 Hz
GI2
8BOGBOO
C2
0.22 ~ I/100
)---11. Tr2
-- -- -L..
BD138-10
BD378-10
C5
100 ~/3 C 13
R3
47 k
DI 470~116
ZPD 9.1
C3
470 ~/63
BC 416 B
C6
BD138-10
BD 378-10
100 ~/3 C 14
C4 D 2 470 ~/16
ZPD 9,1
470 ~/63
BC 416 B
D3
Gay 47
I{I
Erdbuchse an der
Geräterückwand
Ground connector
on rear panel
Douille de terre sur
la face arriere
Betriebsanzeige
Function indicator
Indicateur de service
Der zweite Kanal
ist identisch
Second channel
identical
Le deuxieme canal
est identique
~'I
511
C7
C9
I0.22 ~1100 J
.~
5t2
ca
KDntaktanordnung
nach DIN 41524

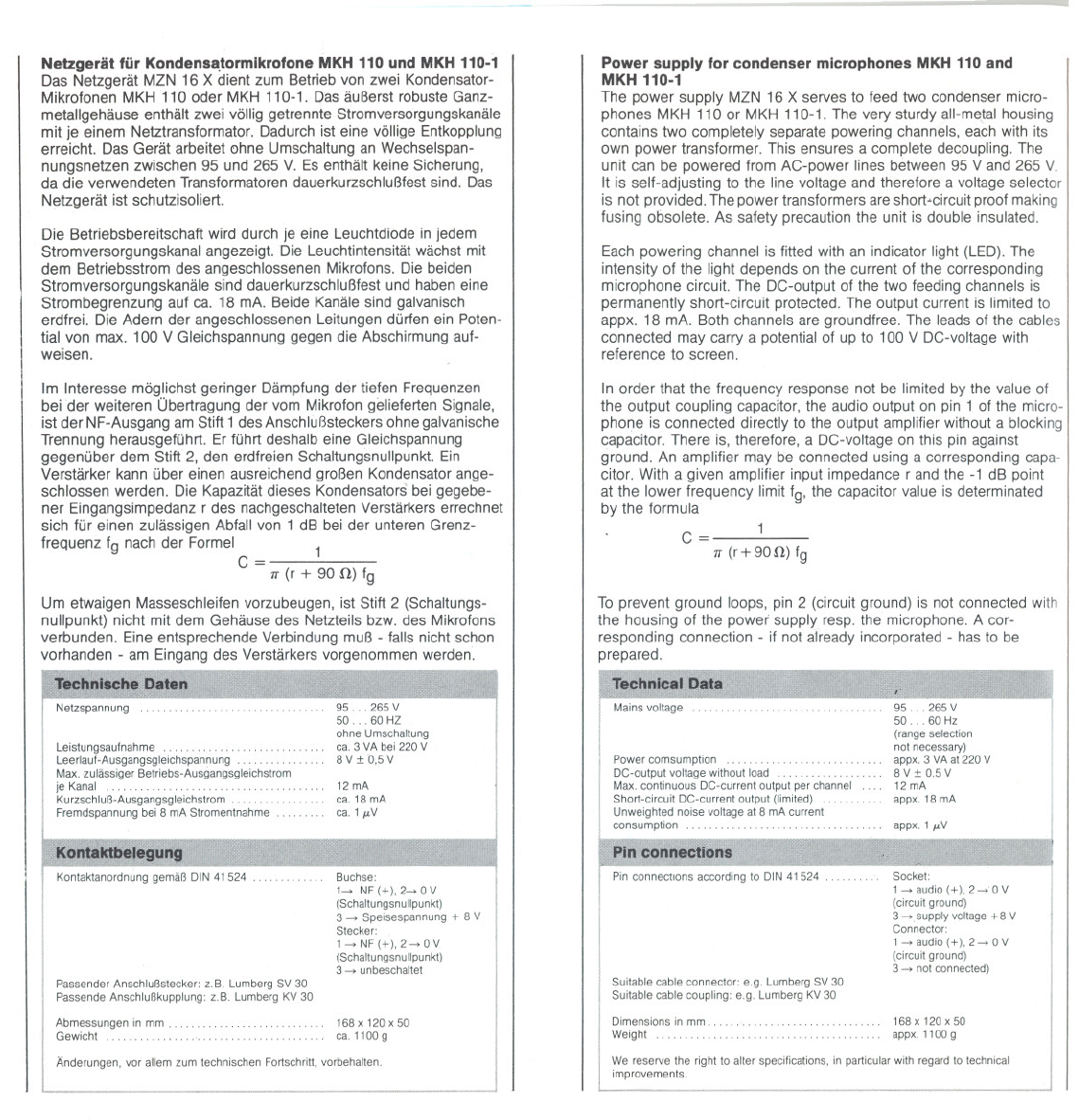

Netzgerät für Konden8~tormlkrofone MKH 110 und MKH 110-1
Das Netzgerät MZN 16 X dient zum Betrieb von zwei Kondensator-
Mikrofonen MKH 110 oder MKH 110-1. Das äußerst robuste Ganz-
metallgehäuse enthält zwei völlig getrennte Stromversorgungskanäle
mit je einem Netztransformator. Dadurch ist eine völlige Entkopplung
erreicht. Das Gerät arbeitet ohne Umschaltung an Wechselspan-
nungsnetzen zwischen 95 und 265 V. Es enthält keine Sicherung,
da die verwendeten Transformatoren dauerkurzschlußfest sind. Das
Netzgerät ist schutzisoliert.
Die Betriebsbereitschaft wird durch je eine Leuchtdiode in jedem
Stromversorgungskanal angezeigt. Die Leuchtintensität wächst mit
dem Betriebsstrom des angeschlossenen Mikrofons. Die beiden
Stromversorgungskanäle sind dauerkurzschlußfest und haben eine
Strombegrenzung auf ca. 18 mA. Beide Kanäle sind galvanisch
erdfrei. Die Adern der angeschlossenen Leitungen dürfen ein Poten-
tial von max. 100 V Gleichspannung gegen die Abschirmung auf-
weisen.
Im Interesse möglichst geringer Dämpfung der tiefen Frequenzen
bei der weiteren Übertragung der vom Mikrofon gelieferten Signale,
ist der NF-Ausgang am Stift 1 des Anschlußsteckers ohne galvanische
Trennung herausgeführt. Er führt deshalb eine Gleichspannung
gegenüber dem Stift 2, den erdfreien Schaltungsnullpunkt. Ein
Verstärker kann über einen ausreichend großen Kondensator ange-
schlossen werden. Die Kapazität dieses Kondensators bei gegebe-
ner Eingangsimpedanz r des nachgeschalteten Verstärkers errechnet
sich für einen zulässigen Abfall von 1 dB bei der unteren Grenz-
frequenz fg nach der Formel 1
C= 1T(r +90 0) fg
Um etwaigen Masseschleifen vorzubeugen, ist Stift 2 (Schaltungs-
nullpunkt) nicht mit dem Gehäuse des Netzteils bzw. des Mikrofons
verbunden. Eine entsprechende Verbindung muß -falls nicht schon
vorhanden -am Eingang des Verstärkers vorgenommen werden.
95 .. 265V
50...60HZ
ohneUmschaltung
ca.3VAbei220V
8V:t 0,5V
Netzspannung
Leistungsaufnahme. . . . . . . . . .. .
Leerlauf-Ausgangsgleichspannung ..
Max.zulässiger Betriebs-Ausgangsgleichstrom
je Kanal. . . .... . ............
Kurzschluß-Ausgangsgleichstrom ........
Fremdspannung bei 8 mA Stromentnahme
12mA
ca. 18 mA
ca. 1p.V
Kontaktanordnung gemäß DIN 41524 Buchse:
1- NF(+),2-0V
(Schaltungsnullpunkt)
3-Speisespannung+ 8V
Stecker:
l-NF(+),2-0V
(Schaltungsnullpunkt)
3-unbeschaltet
Passender Anschlußstecker: z.B. Lumberg sv 30
Passende Anschlußkupplung: z.B. Lumberg KV 30
Abmessungen in mm .
Gewicht 168x 120x 50
ca. 1100g
Änderungen, vor allem zum technischen Fortschritt,vorbehalten.
Power supply for condenser mlcrophones MKH 110 8nd
MKH 110-1
The power supply MZN 16 X serves to feed two condenser micro-
phones MKH 110 or MKH 110-1. The very sturdy all-me.tal housing
contains two completely separate powering channels, each with its
own power transformer. This ensures a complete decoupling. The
unit can be powered from AC-power lines between 95 Vand 265 V.
It is self-adjusting to the line voltage and therefore a voltage selector
is not provided. The power transformers are short.circuit proof making
fusing obsolete. As safety precaution the unit is double insulated.
Each powering channel is fitted with an indicator light (LED). The
intensity of the light depends on the current of the corresponding
microphone circuit. The DC-output of the two Ieeding channels is
permanently short-circuit protected. The output current is limited to
appx. 18 mA. Both channels are groundfree. The leads 01the cables
connected may carry a potential of up to 100 V DC-voltage with
reference to screen.
In order that the frequency response not be limited by the value 01
the output coupling capacitor, the audio output on pin 1 01the micro-
phone is connected directly to the output amplifier without a blocking
capacitor. There is, therefore, a DC-voltage on this pin against
ground. An amplifier may be connected using a corresponding capa-
citor. With a given amplifier input impedance rand the -1 dB point
at the lower frequency limit Ig, the capacitor value is determinated
by the formula
C = 1
1T(r+900) fg
To prevent ground loops, pin 2 (circuit ground) is not connected with
the housing of the power supply resp. the microphone. A cor-
responding connection -if not already incorporated - has to be
prepared.
Mains voltage 95...265V
50...60Hz
(rangeselection
not necessary)
appx.3 VA at220 V
8 V :t 0.5 V
12mA
appx. 18 mA
Powercomsumption . .. ....
DC-output voltage without load. . .. .. ... . .. .
Max. continuous DC-current output per channel
Short-circuit DC-current output (Iimited) ..
Unweighted noise voltage at 8 mA current
consumption appx. 1p.V
Pin connections according to DIN 41524 Socket:
1- audio(+), 2-0V
(circuitground)
3 -. supply voltage + 8 V
Connector:
1- audio (+), 2- OV
(circuitground)
3 - not connected)
Suitable cable connector: e.g. Lumberg SV 30
Suitable cable coupling: e.g. Lumberg KV 30
Dimensions in mm.
Weight 168x 120x 50 appx. 11009
We reserve the right to alter specifications,in particularwith regardto technical
improvements.
-- --

I
Alimentation secteur pour microphones electrostatiques
MKH 110 et MKH 110-1
L'alimentation secteur MZN 16 X sert a alimenter deux micros electro-
statiques MKH. 110 ou MKH 110-1. Le boitier tres resistant, entiere-
ment metallique contient deux circuits d'alimentation, completement
separes, et deux transformateurs-reseau. De cette maniere on arrive
cl un decouplage complet. L'appareil fonctionne, sans commutation,
cl des tensions alternatives de 95 a 265 V. 11ne contient pas de
fusibles, etant donne la resistance aux courts-circuits permanente
des transformateurs utilises.
Le pret pour le service est indique par la diode luminescente du
circuit d'alimentation correspondant. L'intensite lumineuse augmente
avec le courant d'alimentation du micro branche. Les deux circuits
d'alimentation sont resistants aux courts-circuits en permanence.
La limitation du courant est d'environ 18 mA. Les deux circuits sont
sans mise cl la terre galvanique. Les conducteurs des cäbles rac-
cordes peuvent avoir un potentiel maximum de 100 V tension conti-
nue par rapport au blindage.
Pour atteindre une attenuation minimale des basses frequences 11la
retransmission des signaux, la sortie BF au point 1 de I'embase de
branchement du connecteur ne comporte pas de separation galva-
nique. Par rapport au point 2, qui est le point zero du circuit (sans
mise a la terre), le point 1 sera donc a tension continue. En utilisant
comme intermediaire un condensateur de grosse capacite, on pourra
se raccorder cl un amplifitateur. Pour une impedance d'entree (r)
de I'amplificateur, la capacite de ce condensateur, avec une attenu-
ation de 1 dB cl la frequence de coupure inferieure fg, se calcule
selon la formule suivante: C = 1
'Ir (r +90 ll) fg
Afin d'eviter les boucles de masse, le point 2 (point zero) n'est pas
relie au boitier de I'alimentation resp. au boitier du micro. Une con-
nexion correspondante doit etre faite -si necessaire - a I'entree de
I'amplificateur.
i Tension reseau
I
Consommation sur secteur .....
Tension continue de sortie a vide .. . .
'ICourant continu de sortie max. par canal .
Courant continu de sortie en cas de court-circuit
I
' Tension non-ponderee pour une consommation
de8mA
i
.265V
.60 Hz
sanscommutation
env. 3 VA pour 220 V
8 V :t 0,5 V
12 mA
env. 18 mA
env.Ip.V
I
I
[ Fiche de raccord appropriee: p.ex. Lumber9 sv 30
IPrisede raccord appropriee: p.ex. Lumber9 KV30
Dimensions en mm .
Poids
Prise:
I~BF(+)
2~ 0 V (pointzero)
3 ~ Alimentation + 8 V
Fiche:
1-'+BF (+)
2 ~ 0 V (point zero)
3 ~ sans connexion
168x 120x 50
env.11009
Modifications, surtout dans I'interet du progres technique, reservees.
