Serta 51417 Installation guide

Item 5999098, 9958598, 5554001
Model 51417, 51461, 51462
version 0720
1-800-379-9773
1-800-379-9773
1-800-379-9773

Call Us First!
DO NOT RETURN TO STORE.
For immediate help with assembly or product information
call our toll-free number: 1-800-379-9773
Mon-Fri 6am to 5pm Pacific Time
Our staff is ready to provide assistance.
Damaged or missing parts ship from our facility in 1-2 business days.
Thank you for purchasing this product. We trust that you will be completely satisfied
with your product for years to come. This product is backed by a 5 year limited
warranty and has been crafted with today’s lifestyles in mind.
Customer Service 1-800-379-9773
Maximum weight capacity: 275 lbs (125 kg). Record date of purchase below and save
• Please read the instruction sheets completely before assembly.
• Remove all parts from carton and ensure all parts are included prior to assembly.
• Assemble the chair on a smooth surface or carpet to prevent from scratching the chair.
• Examine all packaging material and remove staples before discarding carton.
• Be careful not to cross-thread screws.
• Do not use power tools.
Date Purchased:_____________
NOTES:
information can be found underneath of Seat Cushion (E).
this booklet for future reference. Call 1-800-379-9773 for parts and services. Vendor
2

3
N’hésitez pas à nous appeler!
NE RENVOYEZ PAS LE PRODUIT AU MAGASIN.
Pour obtenir de l’aide lors du montage ou des informations sur le produit,
veuillez appeler notre numéro sans frais : 1-800-379-9773,
Notre personnel se fera un plaisir de vous fournir l’aide nécessaire.
Les pièces de rechange seront expédiées depuis de notre unité de
production dans un délai de 1 à 2 jours ouvrables.
Nous vous remercions d’avoir acheté ce produit et espérons que vous en serez
entièrement satisfait pendant de longues années. Ce produit est couvert par une
garantie limitée de 5 ans et a été conçu pour répondre aux besoins d’aujourd’hui.
Service à la clientèle : 1-800-379-9773
Poids maximal toléré : 275 livres (125 kg). Inscrives la date d’achat ci-dessous et
conservez ce livret pour consultation future. Appeler au 1-800-379-9773 pour les pièces
de rechange et le service après-vente. Les informations sur le fournisseur se trouvent
sous le siège (E).
• Veuillez lire la feuille d’instructions en entier avant de procéder à l’assemblage.
• Retirez les pièces de la boîte et assurez-vous qu’elles sont toutes là.
• Assembler sur une surface lisse ou sur la moquette pour éviter toute déchirure.
• Examinez tout le matériel d’emballage et retirez les agrafes avant de vous débarrasser
• Prenez garde de ne pas fausser le filetage des vis.
• N’utilisez pas d’outil électrique.
Date d’achat : _____________
de la boîte.
NOTAS:
heure du Pacifique, du lundi au vendredi, de 6 h à 17 h.

4
ANTES DE DEVOLVERLO, ¡LLÁMENOS!
Si desea más información sobre el montaje, llámenos sin coste adicional
alguno al siguiente teléfono de 6 de la mañana a 5 de la tarde de lunes a
Nuestro personal le proporcionará toda la ayuda que necesite.
Las piezas dañadas o no adjuntadas saldrán de nuestras instalaciones en
uno o dos días hábiles.
Le damos las gracias por adquirir este producto. Confiamos en que quede
completamente satisfecho con sus prestaciones. Este producto tiene una garantía
limitada de 5 años y ha sido creado atendiendo al estilo de vida de hoy día.
Nuestro teléfono de atención al cliente es [phone]
Capacidad de peso máximo: 275 lbs (125 kg). Anote aquì la fecha de compra y guarde
este folleto para futuras referencias.Llame al 1-800-379-9773 para consultar por
piezas y servicios. La información del proveedor se encuentra debajo del cojín del
asiento (E).
NOTAS:
• Lea las instrucciones completas antes de proceder al armado.
• Retire todas las piezas de la caja y asegúrese de tener todas las piezas antes de
proceder al armado.
• Monte la silla en una superficie suave o alfombra para que no se raye.
• Examine todo el material de embalaje y retire los agrafes antes de desechar la caja.
• Cuide de alinear bien los tornillos para no dañar las roscas.
• No use herramientas eléctricas.
Fecha de compra:_____________
viernes (Horario Oficial del Pacífico. ): [phone]

PARTS LIST LISTA DE PIEZAS
LISTE DE PIÈCES
Name / Nom / Nombre Qty. / Qté.
Cantidad.
Part / Pièce / Pieza
1
1
5
5
1
1
1
1
1
4
4
1
A1
A2
B
C
D
E
F
G2
G1
H
Spare
Épargner
Sobrante
Casters
Roulettes
Rodillo
Feet
Pieds
Pies
Star Base
Base en étoile
Base con forma de estrella
Gas Lift
Cylindre à gaz
Elevador de gas
Seat Plate
Plaque du siège
Placa del asiento
Seat Cushion
Assise
Cojín del asiento
Back Cushion
Dossier
Cojín del respaldo
Bolts (1”)
Boulons (25mm)
Pernos (25mm)
Allen Key
Clé allen
Llave allen
Bolts (1 1/4”)
Boulons (32mm)
Pernos (32mm)

6
SIZE COMPARISON CHART
TABLEAU DE COMPARAISON DE TAILLES
TABLA DE COMPARACIÓN DE TAMAÑOS
G 1
1 1/4” Bolts
Boulons de 32mm
Pernos de 32mm
1” Bolts
Boulons de 25mm
Pernos de 25mm
G 2

7
B
A1
Select a smooth surface to avoid scratching the parts. Place the
Star Base (B) upside down and insert 5 Casters (A1) or Feet (A2) into
the holes on the Star Base (B). Turn the Star Base (B) over and insert
the Gas Lift (C) through the center hole on top of Star Base (B).
Travailler sur une surface lisse pour ne pas rayer les pièces. Placer
la base en étoile (B) à l’envers et enfoncer les 5 roulettes (A1) ou les
pieds (A2) dans la base (B). Retourner la base (B) à l’endroit et engager
le cylindre à gaz (C) dans le trou central de la base (B).
Seleccione una superficie suave para no rasguñar las piezas.
Ponga la base en forma de estrella (B) con las patas hacia arriba e
inserte las 5 ruedas (A1) o los pies (A2) en los hoyos situados en la
base (B). Gire la base estrella (B) boca arriba e inserte el elevador de
gas (C) en el barreno central de la base (B).
1
1
1
A2
B
B
C

G
1
H
1" Bolt
Boulon de 25mm
Pernos de 25mm
used to complete
this step.
Pièces utilisées pour
exécuter cette étape.
usados para completar
este paso.
4 (Qty./Qté./cantidad)
2
2
2
Align Seat Plate (D) over pre-drilled holes on the underside of Seat
Cushion (E) with black tension knob facing the front of the seat. Attach
Seat Plate (D) to Seat Cushion (E) using 4 Bolts (G1) for the holes of
Seat Plate (D) as shown. Securely tighten the bolts with enclosed Allen
Key (H). Be careful not to cross thread bolts or damage the seat.
Alignez la plaque du siège (D) sur les trous prépercés du côté
inférieur du coussin du siège (E). Le bouton de tension noir doit être
placé du côté avant du siège. Fixez la plaque du siège (D) au coussin
du siège (E) à l'aide de 4 boulons (G1) pour les trous de la plaque du
siège (D) comme indiqué. Serrez fort à l'aide de la clé Allen fournie (H).
Prenez garde de ne pas fausser le filetage des vis et de ne pas endom-
mager le siège.
Alinee la placa del asiento (D) con los agujeros taladrados en la
parte inferior del cojín del asiento (E) con la palanca de tensión negra
en posición de cara a la parte delantera del asiento. Atornille la placa
del asiento (D) al cojín (E) utilizando 4 tornillos (G1) para los agujeros
de la placa del asiento (D) como se muestra en la figura. Apriete de
forma segura con la llave Allen (H) suministrada. Preste atención para
no confundir los tornillos de rosca ni dañar el asiento.
D
E
G
1
G
1

3 Attach the Seat Cushion (E) with Seat Plate (D) mounted to
3
Fixez l’assise (E) du coussin de siège monté (D) au coussin
3 Fije la placa del asiento (E) y el asiento acojinado montado (D)
the Back Cushion (F) at a right angle. Align the metal bar on the
Back Cushion (F) with the Seat Cushion (E) as shown, and insert
4 Bolts (G2). Securely tighten the bolts with enclosed Allen Key (H).
pour le dos (F) en veillant à obtenir un angle droit. Aligner la barre
de métal sur le dossier (F) avec le siège (E), tel qu'indiqué, et insérer
les 4 boulons (G2). Serrez fort à l'aide de la clé Allen fournie (H).
al respaldo acojinado (F) en un ángulo recto. Alinee la barra metálica
en el cojín del respaldo (F) con el cojín del asiento (E) tal como se
muestra, luego inserte 4 pernos (G2). Apriete de forma segura con la
llave Allen (H) suministrada.
1 1/4" Bolt
Boulon de 32mm
Pernos de 32mm
used to complete
this step.
Pièces utilisées pour
exécuter cette étape.
usados para completar
este paso.
4 (Qty./Qté./cantidad)
G
2
F
E
FRONT
DEVANT
FRENTE
FRONT
DEVANT
FRENTE
D
H
G
2

D
4
4 Placer l'assemblage en position verticale et localiser le trou
central du plateau du siège (D). Presser fermement sur le vérin
pneumatique (C) jusqu'à ce qu'il soit en place de manière sécuritaire.
4 De vuelta la silla hacia arriba y ubique el agujero central en la
placa del asiento (D). Presione firmemente sobre el elevador de gas
(C) hasta que la silla quede ajustada.

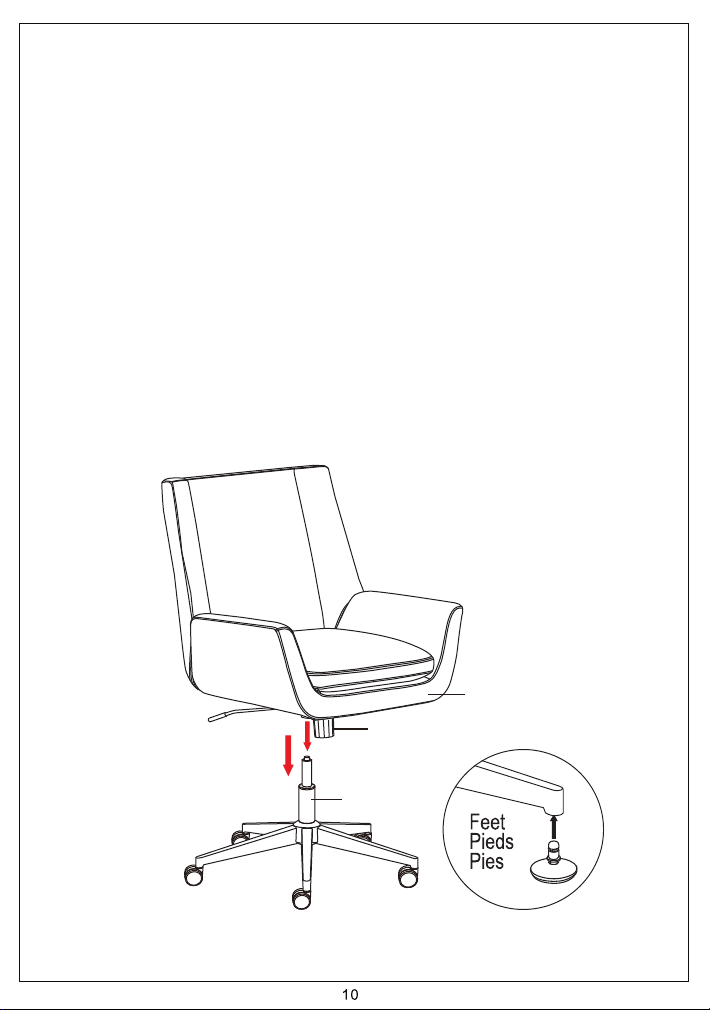

Turn the assembled seat upright and locate the central hole on
the Seat Plate (D). Push down firmly over the Gas Lift (C) until it is
securely connected.
C
E

5
5
5
Avant d'utiliser votre fauteuil de bureau, assurez-vous que tous
les boulons sont entièrement serrés par précaution. Vous pouvez
désormais profiter de votre nouveau fauteuil!
REMARQUE : Conserver la clé Allen et vérifier tous les boulons
régulièrement pour s'assurer qu'ils sont serrés de manière
sécuritaire.
Antes de utilizar su nuevo sillón, asegúrese de haber ajustado
bien todos los tornillos. Ya puede disfrutar de la comodidad de su
nueva silla.
NOTA: Guarde la llave allen y revise todos los pernos
periódicamente para asegurarse de que siempre estén
apretados firmemente.
Before using your chair, ensure that all bolts are fully tightened
for safety. You can now enjoy the comfort of your new Chair!
NOTE: Please keep the allen key and check all bolts
periodically to ensure they are always securely tightened.

12
E

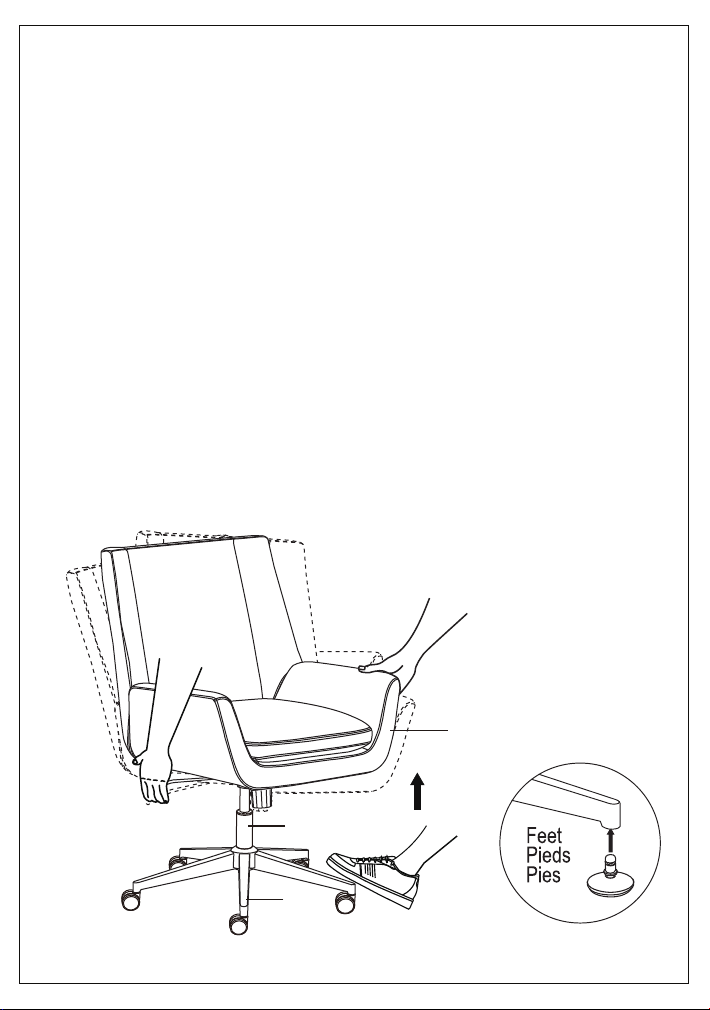

REMOVING SEAT PLATE FROM GAS LIFT
Raise the chair to the highest level, then step on the Base (B), buckle
the handle and Seat Cushion (E) with two hands. Shake the Seat (E)
to separate the Gas Lift (C).
RETRAIT DE LA PLAQUE DE SIÈGE DU GAS LIFT
Soulevez d'abord le fauteuil au niveau le plus élevé, puis base (B),
bouclez la poignée et le coussin du siège (E) avec deux mains.
Secouez le siège (E) pour séparer le vérin à gaz (C).
RETIRANDO LA PLACA DEL ASIENTO DEL GAS LIFT
Primero levante la silla al nivel más alto, luego pise el base (B),
abroche el asa y el cojín del asiento (E) con las dos manos. Sacude
el asiento (E) para separar el elevador de gas (C).
C
B

13

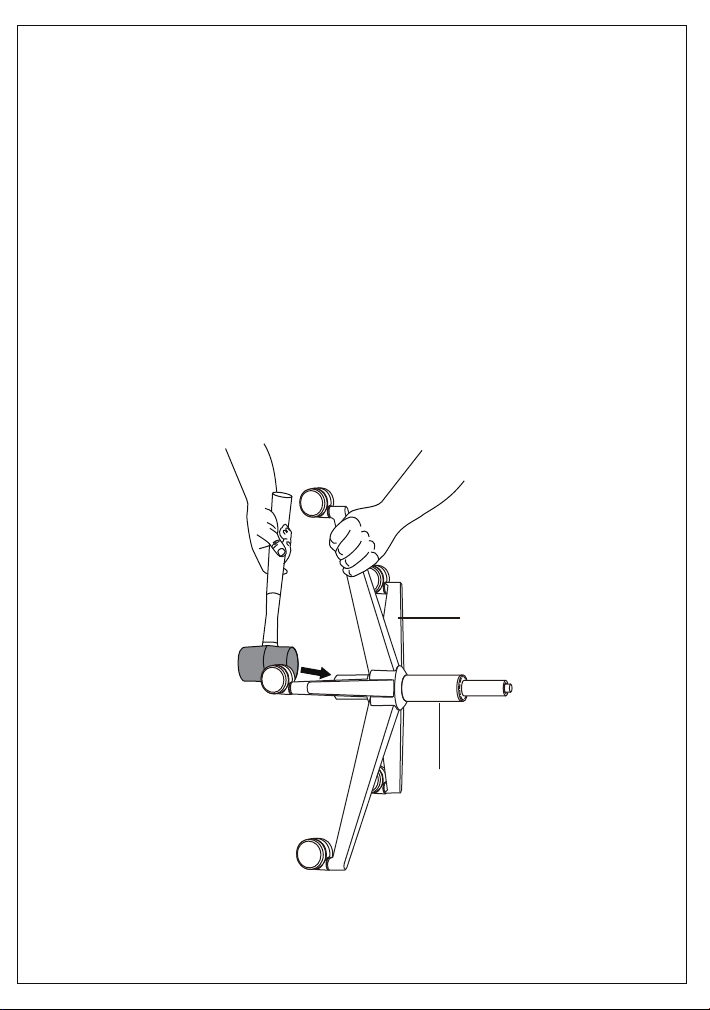

REMOVING GAS LIFT FROM STAR BASE
Grasp the chair Base (B), and hit the bottom of the Gas Lift (C) with
the soft hammer to divide the Gas Lift (C) from the Base (B).
RETRAIT DU LEVAGE À GAZ DE LA BASE STAR
Saisissez la base du fauteuil (B) et frappez le basde l'ascenseur à
gaz (C) avec le marteau souple pour séparer l'ascenseur à gaz (C) de
la base (B).
QUITANDO EL ELEVADOR DE GAS DE LA BASE ESTRELLA
Tome la base de la silla (B) y golpee la parte inferior del elevador de
gas (C) con el martillo blando para dividir el elevador de gas (C) de la
base (B).
C
B

14
FUNCTION INSTRUCTION
MODE D’EMPLOI
INSTRUCCIONES DE LAS FUNCIONES
TO ADJUST SEAT HEIGHT
While seated, lean forward, lifting
your body weight from the seat.
Reach underneath the right side
of chair and locate the handle. Lift
the handle up slowly to allow the
chair to rise to the desired height.
To lower seat height, lift the
handle slowly while seated.
POUR RÉGLER LA HAUTEUR DU SIÈGE
En position assise, penchez-vous en avant en soulevant le poids de
votre corps du siège. Placez votre main sous le côté droit du siège et
localisez la poignée. Soulevez doucement la poignée pour faire monter
le siège à la hauteur désirée. Pour abaisser le siège, soulevez
doucement la poignée lorsque vous êtes assis.
PARA AJUSTAR LA ALTURA DEL ASIENTO
Sentado, inclínese hacia delante, retirando el peso del cuerpo del
asiento. Tantee la parte derecha por debajo de la silla y busque la
manivela. Suba con suavidad la manivela hasta que la silla alcance la
altura deseada. Para bajar la altura de la silla, suba la manivela
despacio cuando esté sentado.

15
TO OPERATE TILT LOCKOUT
Reach underneath the right side of chair and locate the handle. Slide
the handle all the way out (away from the seat). When the handle is in
this position, leaning back will cause the chair to tilt backwards. To
lock the chair in the upright or vertical position, sit upright and push
the handle in (towards center of seat).
RÉGLAGE DE L'INCLINAISON
Repérez la poignée plate sous le siège, du côté droit. Faites glisser la
poignée vers l'extérieur du fauteuil. Quand la poignée est dans cette
position, vous pouvez faire basculer le fauteuil vers l'arrière en vous
appuyant au dossier. Pour verrouiller ce dernier en position verticale,
asseyez-vous droit et poussez la poignée vers l'intérieur (vers le
centre du siège).
CÓMO FUNCIONA EL SEGURO PARA INCLINAR EL SILLÓN
Busque la manija plana en la parte inferior derecha del sillón. Deslíce-
la hacia afuera (alejándola del asiento). Cuando la manija esté en
esta posición, si se inclina hacia atrás, el sillón también lo hará. Para
asegurar el sillón en posición vertical o recta, siéntese derecho y
empuje la palanca hacia adentro (hacia el centro del asiento).

16
TO ADJUST TILT TENSION
Reach under the front center of chair seat
and grasp the round black knob. To loosen
the tilt mechanism, turn the knob
clockwise. This lessens the effort required
to rock back and forth. Rotate the knob
until desired resistance is reached.
POUR RÉGLER LA TENSION DU
MÉCANISME D’INCLINAISON
Saisissez le bouton rond noir situé
sous le siège. Pour desserrer le
mécanisme d’inclinaison, faites
tourner le bouton dans le sens des
aiguilles d’une montre. Cela réduira
l’effort nécessaire pour basculer
dans les deux sens. Faites tourner
le bouton jusqu’à ce que vous
obteniez la résistance désirée.
AJUSTE DE LA TENSIÓN EN EL
MECANISMO PARA INCLINAR
EL SILLÓN
Busque debajo del asiento del sillón,
en la parte central del frente y sujete
la perilla negra redonda. Para aflojar el
mecanismo de inclinación, de vuelta a la
perilla en el sentido de las manecillas del
reloj. Esto disminuye el esfuerzo
necesario para moverse hacia atrásy
hacia adelante. Gire la perilla hasta
obtener el nivel de resistencia deseado.
Round knob
Bouton rond
Perilla redonda

360˚ SWIVEL
360˚ seat swivel.
ROTATION DE 360 DEGRÉS
Rotation du siège de 360 degrés
GIRO DE 360˚
Giro de 360˚ del asiento
17

18
Limited 5 Years Product Warranty
TRUE INNOVATIONS SEATING PRODUCTS
TRUE INNOVATIONS SEATING PRODUCTS
TRUE INNOVATIONS SEATING PRODUCTS,
TRUE INNOVATIONS
SEATING PRODUCTS
five
one

19
Garantie limitée de 5 ans
cinq
un an

20
Garantía limitada de 5 años para el producto
TRUE INNOVATIONS SEATING PRODUCTS
TRUE INNOVATIONS SEATING PRODUCTS,
TRUE INNOVATIONS SEATING PRODUCTS
TRUE INNOVATIONS SEATING PRODUCTS
un
cinco
