SHARKS 175 Digital Installation instructions

Návod na obsluhu a údržbu
Svářecí invertor Sharks 175 Digital
Obj. číslo SHK448
Výrobce a dovozce pro ČR a SR: Steen QOS, s.r.o., Bor 3, Karlovy Vary
PLASTOVÝ/KARTONOVÝ OBAL ODSTRAŇTE Z DOSAHU DĚTÍ, HROZÍ
NEBEZPEČÍ UDUŠENÍ!
Upozornění:
Před užitím tohoto výrobku prostudujte tento návod a držte se všech
bezpečnostních pravidel a provozních instrukcí.
Tento výrobek je určen pro hobby a kutilské používání, nejedná se o profi řadu!
Původní návod k použití

servis [phone] www.sharks-shop.cz Stránka 2
Vážený zákazníku,
děkujeme Vám, že jste si zakoupil svářecí invertor Sharks, model 175 Digital. Invertor byl
vyvinutý a vyrobený společností Steen QOS, s.r.o., tak, aby splňoval nároky na vysoký
standard, provozní spolehlivost, snadnou obsluhu a bezpečnost uživatele.
Při správné péči Vám poskytne stabilní a spolehlivý výkon. Pokud jej budete používat
správněa pouze k určenému účelu hobby využití, užijete si roky bezpečného provozu a
spolehlivého servisu.
UPOZORNĚNÍ
Před použitím Vašeho nového výrobku SHARKS si pečlivěpřečtěte tento Návod
na obsluhu a údržbu. Věnujte zvláštní pozornost všem UPOZORNĚNÍM a
VAROVÁNÍM. Pro nejoptimálnější a dlouhodobé použití musíte přísnědodržovat
instrukce použití a údržby. Případné opravy či servisní úkony doporučujeme svěřit servisu
Sharks.
Váš SHARKS produkt má mnoho vlastností, které Vaši práci ulehčí a zrychlí. Při vývoji tohoto
produktu byla věnována velká pozornost bezpečnosti, provozu a spolehlivosti, s ohledem na
jednoduchou údržbu a provoz.

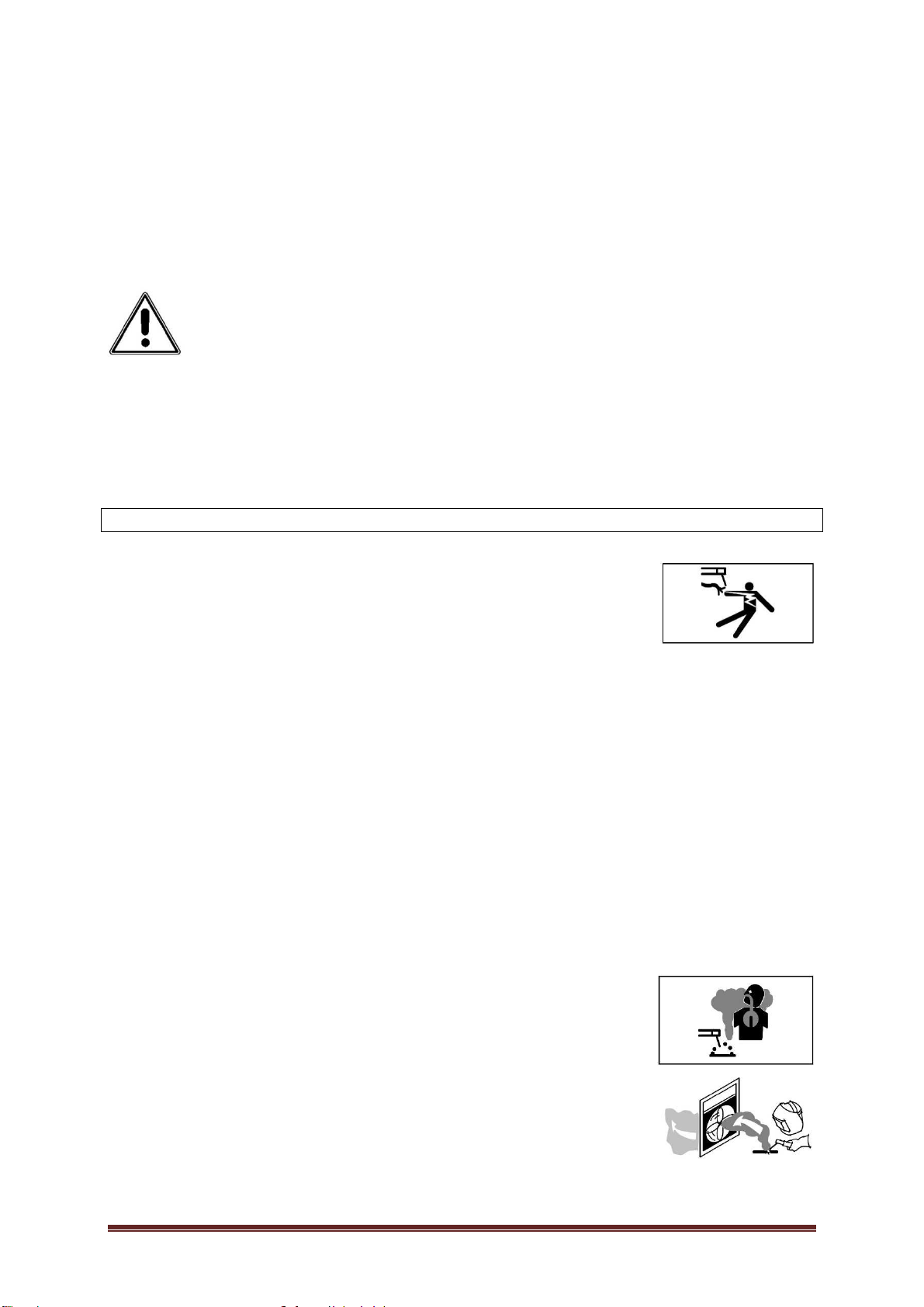

OBECNÉ BEZPEČNOSTNÍ POKYNY
Elektrický šok může vést ke smrti!
●Kontakt se součástmi, které jsou pod proudem, může mít za
následek smrt v důsledku úderu elektrickým proudem či popáleniny.
●Nastavte uzemnění podle použitých norem.
●Je zakázáno dotýkat se elektrických částí a elektrody bez pracovní
ochrany (svářečské rukavice nebo oblečení).
●Kontakt se součástmi, které jsou pod proudem, může mít za následek smrt v důsledku
úderu elektrickým proudem či popáleniny.
●Výstupní napětí přístroje při chodu naprázdno je nebezpečné. V žádném případěse
nedotýkejte součástí, které jsou pod proudem.
●Před uvedením do provozu se ujistěte, že přístroj i základní materiál byly předpisově
uzemněny.
●Při instalaci a opravách přístroje vypněte napájení a vytáhněte zástrčku.
●Svařovací kabely s nedostatečným výkonem a poškozenou nebo starou izolací se nesmí
používat.
●Noste suché a dobře izolované pracovní rukavice.
●Přístroj nesmí být uveden do provozu, pokud byl odstraněn jeho kryt.
●Pokud přístroj používáte v úzkém prostoru resp. hodněvysoko, pracujte s ochrannými
pomůckami.
●Po skončení svařování vypněte napájení.
●Přístroj se nesmí používat za deštěa na místech s relativněvysokou vlhkostí vzduchu.
Svařujte v dobře větrané místnosti!
●Oblast svařování musí být dobře větrána.
●Pro připevnění plynové láhve k přístroji použijte řemen nebo řetěz.
Plynová láhev musí stát na rovném podkladu.
●Plynovou láhev chraňte před tepelnými zdroji, slunečním zářením a
deštěm. Nebezpečné, např. hořlavé předměty nesmí být skladovány
v blízkosti přístroje.
●Použijte dostatečné větrání s nuceným oběhem nebo místní
odsávání (nucené sání) na oblouku, aby se odstranily výpary.

servis [phone] www.sharks-shop.cz Stránka 3
Obloukové záření je nebezpečné pro zrak a pokožku!
• Používejte vhodnou svářečskou přilbu a světelný filtr, noste vhodný
svářečský ochranný oděv s dlouhými rukávy, kalhotami a pracovní
obuví či koženou zástěrou.
• Přihlížejícím svařování doporučujeme použít svářecí helmu, popř.
ochranným plotem.
Nebezpečí vzniku ohně!
Nesvařujte v blízkosti hořlavých materiálůnebo tam, kde atmosféra
může obsahovat hořlavý prach, plyn nebo tekuté páry
Pracovní prostředí a ochranné prostředky!
• Používejte chrániče sluchu nebo jiné prostředky k ochraněucha.
• Noste schválené ochranné brýle s bočními štíty pod Vaší
svařovací přilbou nebo obličejový štít po celou dobu v pracovní oblasti.
• Noste kompletní ochranu těla – bezolejový ochranný oděv, kožené
rukavice, silnou košili, pracovní kalhoty a vysoké pracovní boty.
• Nesvařujte na nádobách, které jsou určeny pro hořlaviny,
nebo v uzavřených nádobách jako jsou tanky, válce, nádrže
nebo potrubí
• Nenaklánějte svářečku více než 35°!
• Chraňte se před úrazem elektrickým proudem izolačními
ochrannými prostředky.
• Pokud je to možné noste při soběnehořlavé, suché izolační
materiály, suché pryžové rohože, suché dřevo nebo překližku.
• Před prací na zařízení vždy odpojte vstupní konektor od napětí.
V případěporuchy se vždy obraťte na odborníky!
• Zaznamenáte-li během instalace nebo provozu jakékoliv problémy,
prosím, postupujte podle tohoto návodu.
• Pokud se nepodaří plněpochopit manuál nebo se nedaří vyřešit
vzniklý problém, obraťte se na svého dodavatele invertoru anebo
přímo na servisní středisko Sharks pro profesionální pomoc.
TECHNICKÉ SPECIFIKACE
Napětí/frekvence: 230V/50Hz Příslušenství:
Jmenovitá vstupní kapacita: 6,2 kVA
Jmenovitý proud: 28 A
Skutečný výstupní proud: 160 A
Napětí naprázdno: 67 V
Zatěžovatel: 60% = 160A = 26,4 V; 100% = 124A = 25 V
Účinnost: 85%
Účiník: 0,85
Ozáření: třída F
Třída ochrany: IP21S
Digitální displej
Průměr elektrod: 2 - 4 mm
Hmotnost: 5,7 kg
Rozměry: 375 x 200 x 275 mm

servis [phone] www.sharks-shop.cz Stránka 4
MONTÁŽ, INSTALACE
Indukční napájení je vybaven funkcí kompenzace napájecího napětí. Jmenovité výstupní
napětí se pohybuje v rozsahu +/- 15%, to ještěmůže fungovat normálně.
Při použití dlouhého kabelu však musíte zvolit větší průřez kabelu, aby se zabránilo poklesu
napětí. Je-li kabel příliš dlouhý, může silněovlivnit výkonnost zapálení oblouku a ostatní
energetický systém. Proto doporučujeme použít vhodnou délku a průřez kabelu. Pokud si
nejste jisti kontaktujte bezodkladněsvého prodejce nebo servisní oddělení Sharks.
Důležité postupy:
1. Ujistěte se, že ventilátor není zablokován nebo zakrytý, aby se zabránilo poškození
chladicího systému a stroj mohl řádněfungovat.
2. Pro připojení zvolte kabel o min. průřezu 4 mm².

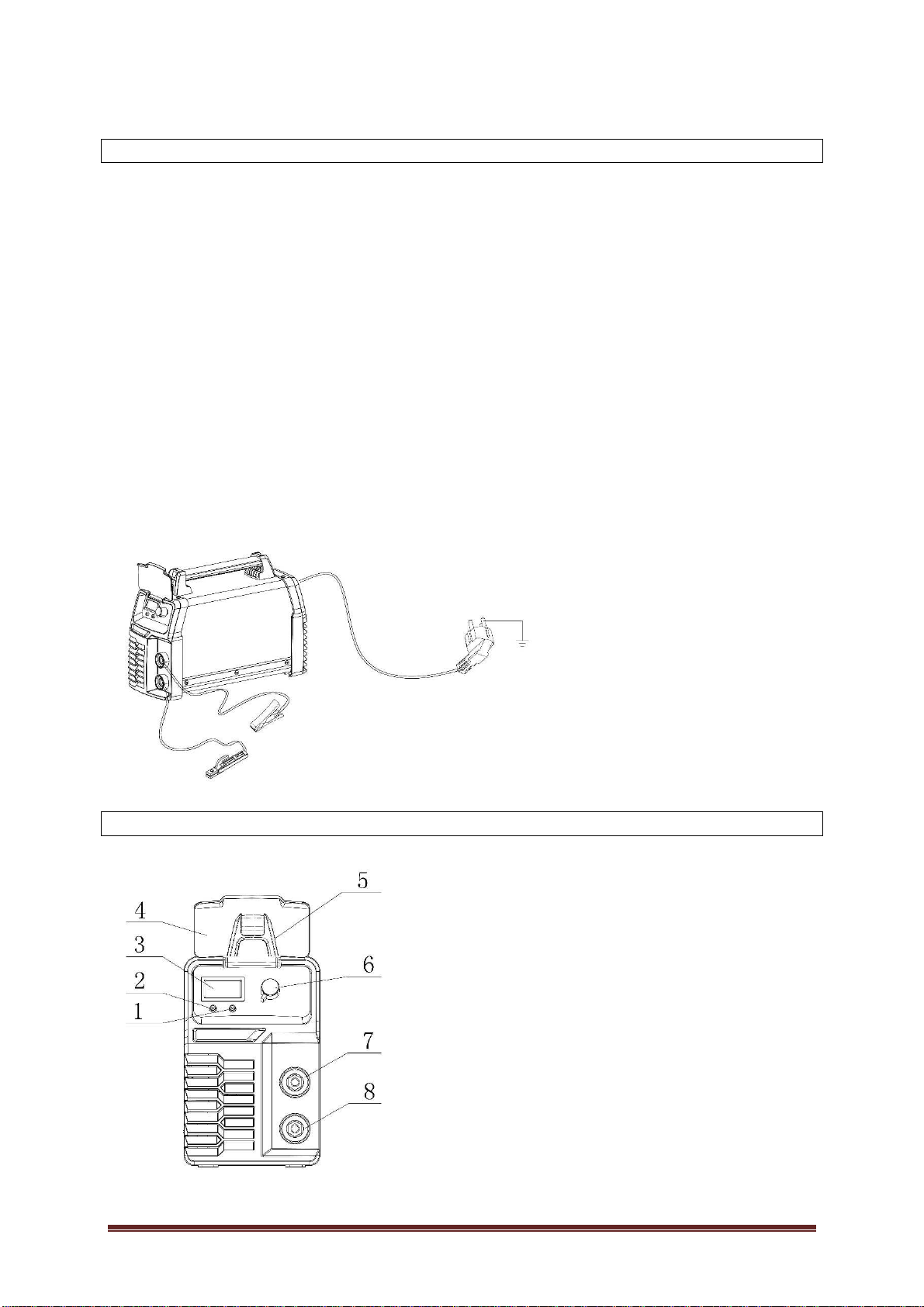

3. Připojte správnědržák elektrody a uzemňovací svorku dle obrázku níže.
4. Pozor na správnou polaritu, DC svářečmá 2 propojené způsoby: pozitivní a negativní
spojení spojení. Správné připojení: držák je spojen s "-" polaritou, zatímco svařovaný kus jen
spojen s "+". Pokud je zapojení nevhodné způsobí to nestabilní oblouk, silný rozstřik nebo
slepení. Dojde-li k těmto problémům, prosím, změňte polaritu upevňovací zástrčky
5. Připojte elektrické vedení do rozvodné krabice podle třídy vstupního napětí svářečky,
nepřipojujte napětí pokud tomu neodpovídá. Za správné zapojení zodpovídá obsluha, proto
se výhradněvyžaduje instalace fundované osoby!
POPIS PANELU A FUNKCÍ
Přední panel:
1 - napájení
2 - výstupní kabel
3 - digitální displej
4 - přední kryt panelu
5 - madlo
6 - potenciometr pro nastavení hodnot
7 - rychlospojka s polaritou „-“
8 - rychlospojka s polaritou „+“

servis [phone] www.sharks-shop.cz Stránka 5
Zadní panel:
1 - přívod napájecího kabelu
2 - vypínač
Otočte přepínačna čelním panelu do polohy "ON", čímž se aktivuje digitální displej. Zároveň
se chladicí ventilátor roztočí.
1. Nastavte svařovací proud v závislosti na tloušťce svařovaného obrobku, průměr elektrody
a požadavku na zpracování.
2. Uchytněte elektrodu do držáku, nastavte pohotovostní režim pro ruční svařování.
Příklady nastavení proudu:
Průměr
elektrody
2,5 mm 3,2 mm 4,0 mm 5,0 mm
Proud 70 – 100 A 110 – 160 A 170 – 220 A 230 – 280 A
UPOZORNĚNÍ A PREVENCE
Pracovní prostředí
1) Svařování by mělo být provedeno v relativněsuchém prostředí, vlhkost vzduchu nižší než
90%.
2) Vhodné pro teplotu prostředí od -10℃do 40℃.
3) Vyhněte se svařování pod silným slunečním zářením, v deštivém počasí a zabraňte
kontaktu vody do/na svářečku.
4) Vyvarujte se svařování provozu v prašném a korozívním prostředí.
5) Vyvarujte se svařování v silněvětrném prostředí.
Bezpečnostní upozornění
Tato svářečka je vybavena jističem nadproudového přepětí. Stroj se automaticky zastaví
pracovní proces, pokud napětí, výstupní proud nebo vlhkost bude nad možnou normu. Mějte
však na paměti, že časté nestandardní používání (přepětí) zásadním způsobem ovlivňují
životnost stroje. Takže prosím, aby upozornění, například následující:
1) Zajistěte dobré proudění vzduchu.
Při svařování vzniká velký proud a ventilátor splňuje požadavky na řádné chlazení stroje.
Provozovatel se přesto musí před každým úkonem ujistit, zda ventilátor pracuje dobře a
nachází se v prostoru min. 30 cm od nejbližších objektů.
2) Invertor nepřetěžujte
Udržujte svařovací proud menší než maximální proud přetížení. Výraznětím prodloužíte
životnost stroje.

servis [phone] www.sharks-shop.cz Stránka 6
3) Invertor řádněuzemněte
Sledujte požadavky tohoto invertoru (štítky). Před operací zvolte vhodný drát pro uzemnění
(více než 6 mm²).
4) Invertor se zastaví, pokud v průběhu pracovního cyklu při svařování k přetížení způsobené
tepelnou regulací. Indikátor na předním panelu se rozsvítí. V tuto chvíli není nutné invertor
vypnout, vnitřní ventilátor zahájí chlazení stroje. Započněte svařovací práce poté co indikátor
zhasne.
ÚDRŽBA
VAROVÁNÍ:
•Veškerou údržbu, opravy nebo čištění musí probíhat výhradněpři odpojeném napájení!
Ujistěte se, že je invertor řádněodpojen.
•Pravidelněvyfoukejte prach z invertoru suchým vzduchem. Pokud svařujete denněv
hustém kouři či znečištěném ovzduší provádějte čistění ofukem denně!
•Proud vzduchu při čistění by měl být v rozumném tlaku tak, aby svým tlakem nezničil
některé malé součásti invertoru.
•Vyhněte se zásahu vody nebo pár do zařízení. Při zásahu musí obsluha vypnout invertor
z napětí a důkladněvysušit postižené místo. Následnězajistěte měření izolace pomocí
ohmmetru. Před dalším svařování zkontrolujte bezproblémové použití invertoru.
•Pokud invertor nebudete používat zabalte jej pokud možno do původní krabice a
uskladněte je v suchém prostředí.
UPOZORNĚNÍ: Nevědomé experimenty, neobezřetná oprava nebo nekvalifikovaný zásah to
stroje může vést k rozšíření oblasti poruchy, které způsobí provozní obtíže nebo trvalé
poškození stroje. Pokud provádíte opravu či servisní úkon musí být zařízení ve vypnutém
stavu a odpojené od sítě. V opačném případěhrozí kontakt s exponovanými částmi, které
jsou pod nebezpečím napětí a jakýkoli přímý nebo nepřímý kontakt může vést k úrazům
elektrickým proudem způsobující vážný elektrický šok nebo dokonce smrt!
ŘEŠENÍ PROBLÉMŮ
A. Problémy s obloukem, nestabilita oblouku:
1. Ujistěte se, že používáte kvalitní svařovací elektrodu.
2. Elektroda, byťje suchá a kvalitní, může způsobit nestabilní oblouk při špatné kvalitě
svařování.
3. Výstupní napětí se bude snižovat při použití delších kabelů. Proto používejte dodávané
kratší výstupní kabely.
B. Výstupní proud nesplňuje jmenovitou hodnotu:
Výstupní hodnota jmenovitého napájecího zdroje neodpovídá údajům jmenovité hodnoty.
Kontaktujte servisní oddělení Sharks.
C. V průběhu procesu svařování není proud:
Tato situace může způsobovat:
1. Napájecí napětí není stabilní.
2. Narušené napájecího napětí
D. Jiskření

servis [phone] www.sharks-shop.cz Stránka 7
1. Použití malé elektrody s vysokým nastavením proudu.
2. Výstupní polarita. Za normálních podmínek svařujete při kombinaci držáku elektrody
připojeném jako negativní, a pracovní obrobek jako pozitivní.
VAROVÁNÍ:
Nevytahujte koncovku kabelu nebo konektor zatímco probíhá proces svařování. Toto může
způsobit vážné poškození zařízení nebo zranění obsluhy.

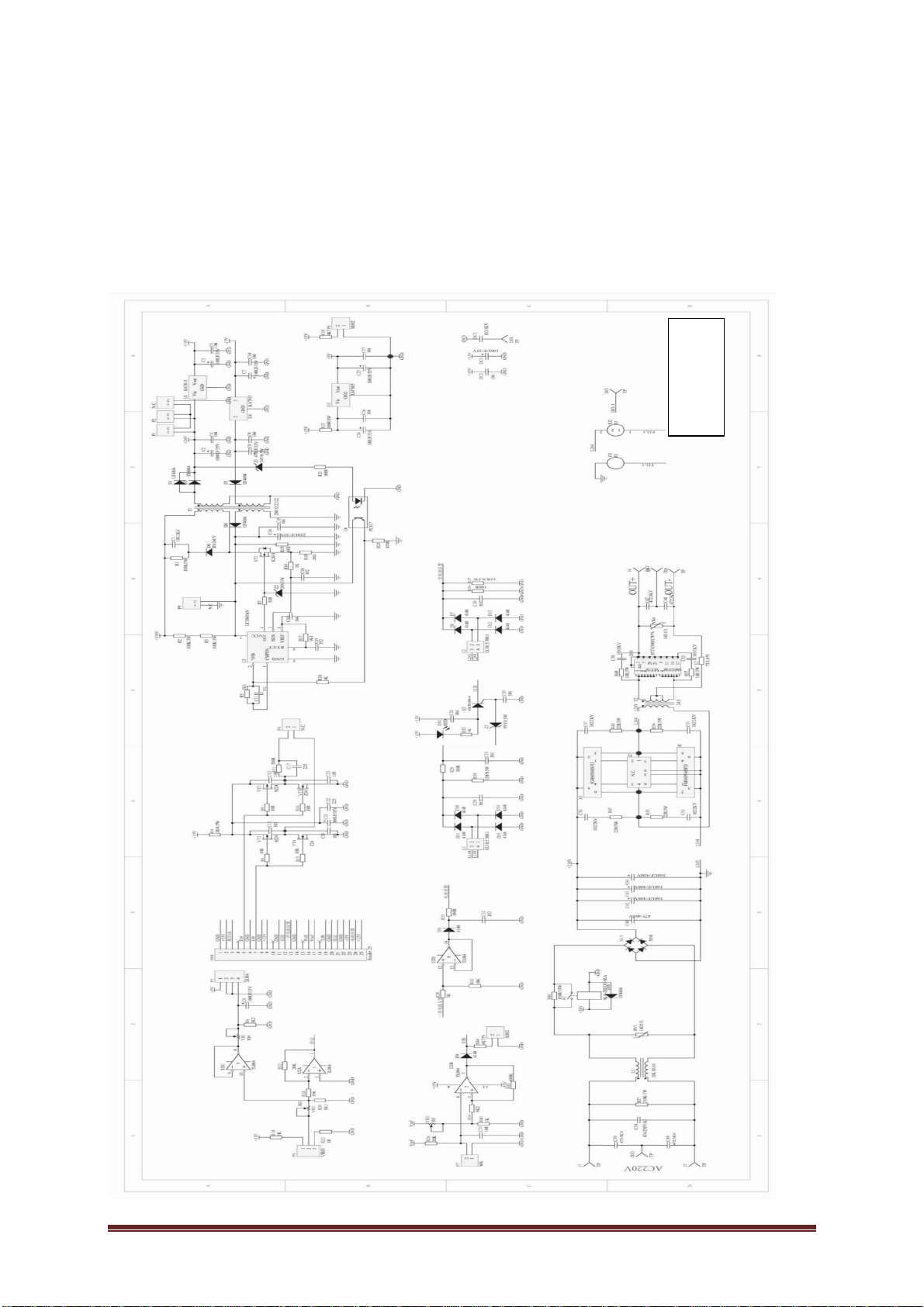

Schéma stroje
SHK
448

servis [phone] www.sharks-shop.cz Stránka 8

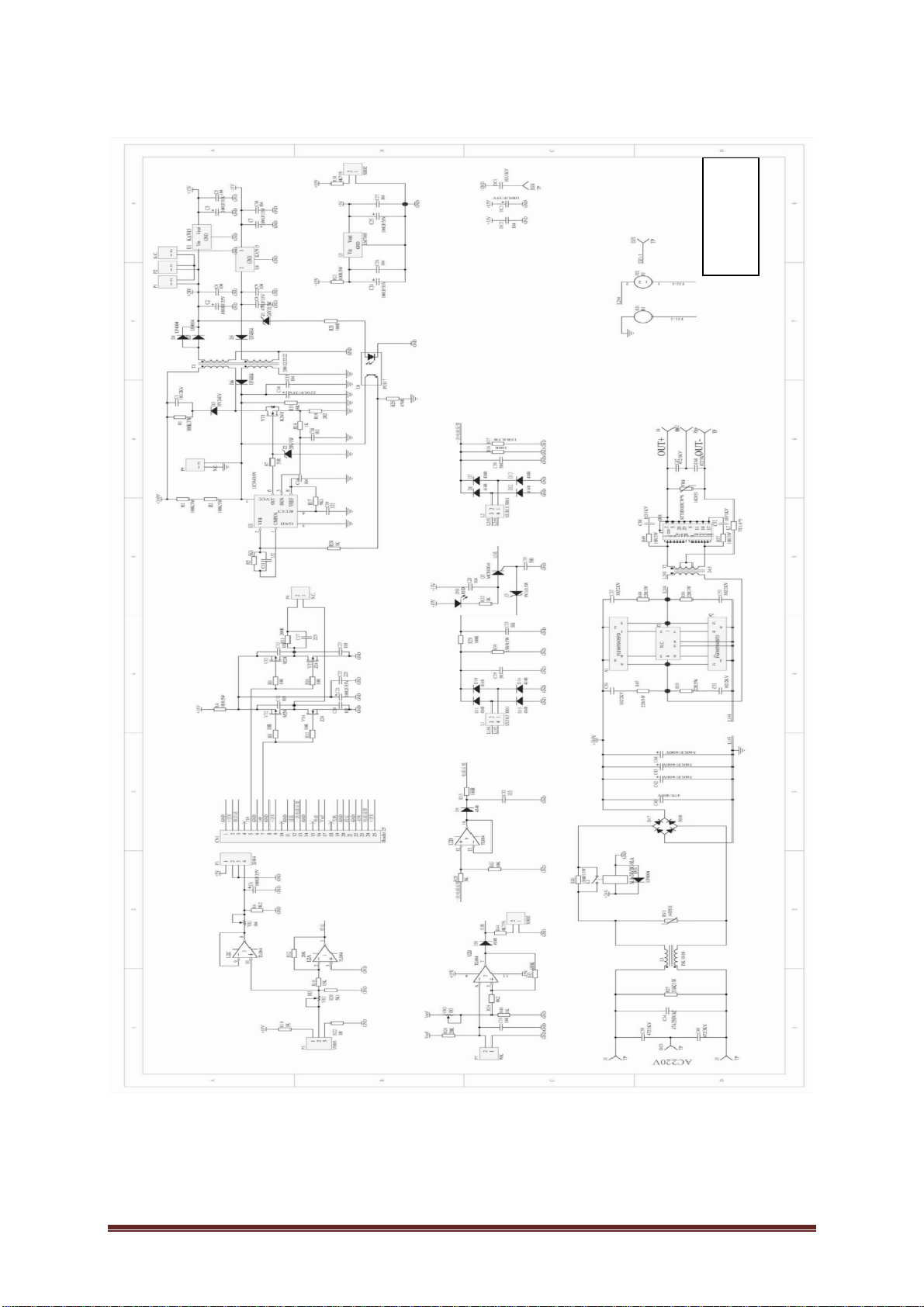

Diagram of the
control board
Welding
inverter
Sharks
175
Digital
SHK448

servis [phone] www.sharks-shop.cz Stránka 9
ZÁRUČNÍ PODMÍNKY SHARKS
Záruční list patří k prodávanému výrobku odpovídajícího čísla jako jeho nedílná součást. Na
výrobky je zákazníkovi (soukromé osobě) poskytována záruční doba 24 měsícůode dne
nákupu, na svařovací kabely 6 měsíců. Pro firemní zákazníky (IČO) je poskytována záruční
doba 12 měsícůode dne nákupu.
V záruční doběautorizovaný servis Sharks bezplatněodstraní veškeré vady produktu
způsobené výrobní závadou nebo vadným materiálem. Výrobce garantuje zachování
odpovídajících funkčních vlastností nářadí a jeho bezpečný provoz pouze v případěrealizace
všech servisních zásahůna nářadí v autorizovaném servisu.
Záruka zaniká v těchto případech:
●jedná-li se o přirozené opotřebení funkčních částí výrobku v důsledku používání stroje;
●výrobek byl používán v rozporu s návodem k obsluze;
●závada vznikla nepřípustným zásahem do výrobku (včetnězásahu a úprav
neautorizovaným servisem);
●poškození bylo způsobeno vnějšími vlivy, například znečištěním, vystavením stroje
nevhodným povětrnostním podmínkám;
●výrobek je mechanicky poškozen vinou uživatele, dle posouzení servisního střediska
běžná údržba výrobku, např. promazání, vyčištění stroje není považována za záruční
opravu.
Servis Sharks
telefonní čísla: [phone]; [phone]
e-mail: [e-mail]
adresa: Steen QOS, s.r.o. – servisní středisko, Vojkovice 58, 362 73
Reklamaci uplatňujte u svého obchodníka, případněpředejte výrobek přímo do servisu
(nejlépe v originálním balení Sharks a se všemi potřebnými podklady pro posouzení
reklamace – kopie kupního dokladu a vyplněný reklamační list).
Po obdržení kompletního výrobku v nerozloženém stavu posoudí servis oprávněnost
reklamace. Případné záruční opravy potvrdí servis do záručního listu, který je součástí tohoto
manuálu.
Záruční lhůta se prodlužuje o dobu od převzetí reklamace servisem (obchodníkem) po
odevzdání opraveného výrobku zpět zákazníkovi. Dovozce si vyhrazuje 30 dnůk posouzení
reklamace z hlediska nároku na bezplatnou opravu (náhradu) v rámci záruky.
Prodávající je povinen při prodeji seznámit kupujícího s obsluhou výrobku, výrobek předvést
a řádněvyplnit záruční list.
Tento produkt nevhazujte do komunálního směsného odpadu. Spotřebitel
je povinný odevzdat toto zařízení na sběrném místě, kde se zabezpečuje
recyklace elektrických nebo elektronických zařízení. Další informace o
separovaném sběru a recyklaci získáte na místním obecním úřadě, firmě
zabezpečující sběr vašeho komunálního odpadu nebo v prodejně, kde
jste produkt koupili.

servis [phone] www.sharks-shop.cz Stránka 10
Prohlášení o shoděES
EC Declaration of Conformity
My:
Steen QOS, s.r.o.,
Bor 3, 360 01, Karlovy Vary;
IČ279 729 41
prohlašujeme na svou výlučnou odpovědnost, že
výrobek: Svářecí invertor Sharks 175 Digital
typ: SHK448 (MMA185)
na které se toto prohlášení vztahuje, je za podmínek obvyklého použití bezpečný a je ve
shoděs následujícími technickými předpisy:
Evropské harmonizované normy
EN 60974-1:2012
EN 60974-10:2014
EN 55011:2009+A1:2010
EN 61000-3-11:2000
EN 61000-3-12:2011
EN 50445:2008
IEC 62321-2:2013
a těmito směrnicemi směrnic EU
NV č. 118/2016 Sb., v platném znění 2014/35/EU
NV č. 117/2016 Sb., v platném znění 2014/30/EU
NV č. 481/2012 Sb., v platném znění 2011/65/EU
Vydáno v Karlových Varech dne 19. 7. 2017
Jméno: Jan Beneš
Funkce: jednatel

servis [phone] www.sharks-shop.cz Stránka 11
Návod na obsluhu a údržbu
Zvárací invertor Sharks 175 Digital
Obj. číslo SHK448
Výrobca a dovozca pre ČR a SR: Steen QOS, s.r.o., Bor 3, Karlovy Vary, Česká
republika
PLASTOVÝ/KARTÓNOVÝ OBAL ODSTRÁŇTE Z DOSAHU DETÍ. HROZÍ
NEBEZPEČENSTVO UDUSENIA!
Upozornenie:
Pred použitím tohto výrobku preštudujte tento návod a držte sa všetkých
bezpečnostných pravidiel a prevádzkových inštrukcií.
Tento výrobok je určený pre hobby a kutilské používanie, nejedná sa o
profesionálnu radu!
Návod je preložený z pôvodného návodu na použitie

servis [phone] www.sharks-shop.cz Stránka 12
Vážený zákazník,
ďakujeme Vám, že ste si zakúpil zvárací invertor Sharks, model 175 Digital. Invertor bol
vyvinutý a vyrobený spoločnosťou Steen QOS, s.r.o., tak, aby spĺňal nároky na vysoký
štandard, prevádzková spoľahlivosť, jednoduchú obsluhu a bezpečnosťpoužívateľa.
Pri správnej starostlivosti Vám poskytne stabilný a spoľahlivý výkon. Ak ho budete používať
správne a iba na určený účel hobby využitie, užijete si roky bezpečnej prevádzky a
spoľahlivého servisu.
U pozornenie
Pred použitím Vášho nového výrobku SHARKS si pozorne prečítajte tento
Návod na obsluhu a údržbu . Venujte zvláštnu pozornosťvšetkým
UPOZORNENÍM a varovaním. Pre najoptimálnejšiu a dlhodobého používanie
prísne dodržiavať inštrukcie použitia a údržby . Prípadné opravy či servisné úkony
odporúčame zveriť servisu Sharks .
Váš SHARKS produkt má veľa vlastností , ktoré Vašu prácu uľahčí a zrýchli . Pri vývoji tohto
produktu bola venovaná veľká pozornosťbezpečnosti , prevádzky a spoľahlivosti , s ohľadom
na jednoduchú údržbu a prevádzku .
BEZPEČNOSTNÉ POKYNY
Elektrický šok môže viesťk smrti!
●Nastavte uzemnenie podľa použitých noriem.
●Je zakázané dotýkaťsa elektrických častí a elektródy bez pracovnej
ochrany (zváračské rukavice alebo oblečenie).
●Kontakt so súčasťami, ktoré sú pod prúdom, môže maťza následok
smrťv dôsledku úderu elektrickým prúdom či popáleniny.
●Výstupné napätie prístroja pri chode naprázdno je nebezpečné. V
žiadnom prípade sa nedotýkajte súčastí, ktoré sú pod prúdom.
●Pred uvedením do prevádzky sa uistite, že prístroj aj základný
materiál boli predpisovo uzemnené.
●Pri inštalácii a opravách prístroja vypnite napájanie a vytiahnite zástrčku.
●Zváracie káble s nedostatočným výkonom a poškodenú alebo starú izoláciou sa nesmú
používať.
●Noste suché a dobre izolované pracovné rukavice.
●Prístroj nesmie byťuvedený do prevádzky, ak bol odstránený jeho kryt.
●Ak prístroj používate v úzkom priestore resp. veľmi vysoko, pracujte s ochrannými
pomôckami.
●Po skončení zvárania vypnite napájanie.
●Prístroj sa nesmie používaťza dažďa a na miestach s relatívne vysokou vlhkosťou
vzduchu.
Zvárajte v dobre vetranej miestnosti!
●Oblasťzvárania musí byťdobre vetraná.
●Pre pripevnenie plynové fľaše k prístroju použite remeňalebo reťaz.
Plynová fľaša musí stáťna rovnom podklade.
●Plynovú fľašu chráňte pred tepelnými zdrojmi, slnečným žiarením a
dažďom. Nebezpečné, napr. Horľavé predmety nesmú skladovaťv
blízkosti zariadenia.
●Použite dostatočné vetranie s núteným obehom alebo miestne
odsávanie (nútené sanie) na oblúku, aby sa odstránili výpary.

servis [phone] www.sharks-shop.cz Stránka 13
Oblúkové žiarenie je nebezpečné pre zrak a pokožku!
• Používajte vhodnú zváračskú prilbu a svetelný filter, noste vhodný zváračský ochranný
odev s dlhými rukávmi, nohavicami a pracovné obuvou či koženú zásterou.
• Pozerajúcim zváranie odporúčame použiťzvárací helmu, popr. ochranným plotom.
Nebezpečenstvo vzniku ohňa!
Nezvárajte v blízkosti horľavých materiálov alebo tam, kde atmosféra
môže obsahovaťhorľavý prach, plyn alebo tekuté pary.
Pracovné prostredie a ochranné prostriedky!
• Používajte chrániče sluchu alebo iné prostriedky na ochranu ucha.
• Noste schválené ochranné okuliare s bočnými štítmi pod Vašou
zváracie prilbou alebo štít po celý čas v pracovnej oblasti.
• Noste kompletnú ochranu tela - bezolejový ochranný odev, kožené
rukavice, silnú košeľu, pracovné nohavice a vysoké pracovné topánky.
• Nezvárajte na nádobách, ktoré sú určené pre horľaviny, alebo v
uzavretých nádobách ako sú tanky, valce, nádrže alebo potrubia
• Nenakláňajte zváračku viac ako 35°!
• Chráňte sa pred úrazom elektrickým prúdom izolačnými
ochrannými prostriedkami.
• Ak je to možné noste pri sebe nehorľavé, suché izolačné
materiály, suché gumené rohože, suché drevo alebo
preglejku.
• Pred prácou na zariadení vždy odpojte vstupný konektor od
napätia.
V prípade poruchy sa vždy obráťte na odborníkov!
• Ak sa počas inštalácie alebo prevádzky akékoľvek problémy, prosím,
postupujte podľa tohto návodu.
• Ak sa nepodarí plne pochopiťmanuál alebo sa nedarí vyriešiť
vzniknutý problém, obráťte sa na svojho dodávateľa invertora alebo
priamo na servisné stredisko Sharks pre profesionálnu pomoc.
TECHNICKÉ ŠPECIFIKÁCIE
Napätie/frekvencia: 230V/50Hz Príslušenstvo:
Menovitá vstupná kapacita: 6,2 kVA
Menovitý prúd: 28 A
Skutočný výstupný prúd: 160 A
Napätie naprázdno: 67 V
Zaťažovateľ:
60% = 160A = 26,4 V;
100% = 124A = 25 V
Účinnosť: 85%
Účinník: 0,85
Ožiarenie: trieda F
Trieda ochrany: IP21S
digitálny displej
Priemer elektród: 2 - 4 mm
Hmotnosť: 5,7 kg
Rozmery: 375 x 200 x 275 mm

servis [phone] www.sharks-shop.cz Stránka 14
MONTÁŽ, INŠTALÁCIA
Indukčné napájanie je vybavený funkciou kompenzácie napájacieho napätia. Menovité
výstupné napätie sa pohybuje v rozsahu +/- 15%.
Pri použití dlhého káblu však musíte zvoliťväčšiu prierez kábla, aby sa zabránilo poklesu
napätia. Ak je kábel príliš dlhý, môže silne ovplyvniťvýkonnosťzapálenie oblúka a ostatné
energetický systém. Preto odporúčame použiťvhodnú dĺžku a prierez kábla. Ak si nie ste istí
kontaktujte bezodkladne svojho predajcu alebo servisné oddelenie Sharks.
Dôležité postupy:
1. Uistite sa, že ventilátor nie je zablokovaný alebo zakrytý, aby sa zabránilo poškodeniu
chladiaceho systému a stroj mohol riadne fungovať.
2. Pre pripojenie vyberte kábel o min. prierezu 4 mm².
3. Pripojte správne držiak elektródy a uzemňovaciu svorku podľa obrázku nižšie.
4. Pozor na správnu polaritu, zváračmá 2 prepojené spôsoby: pozitívne a negatívne
spojenie spojenie. Správne pripojenie: držiak je spojený s "-" polaritou, zatiaľčo zváraný kus
len spojený s "+". Ak je zapojenie nevhodné spôsobí to nestabilný oblúk, silný rozstrek alebo
zlepenie. Ak dôjde k týmto problémom, prosím, zmeňte polaritu upevňovacie zástrčky
5. Pripojte elektrické vedenie do rozvodnej krabice podľa triedy vstupného napätia zváračky,
nepripájajte napätie ak tomu nezodpovedá. Za správne zapojenie zodpovedá obsluha, preto
sa výhradne vyžaduje inštalácia fundované osoby!
POPIS PANELU A FUNKCÍ
Predný panel:
1 - napájanie
2 - výstupný kábel
3 - digitálny displej
4 - predný kryt panelu
5 - madlo
6 - potenciometer pre nastavenie hodnôt
7 - rýchlospojka s polaritou "-"
8 - rýchlospojka s polaritou "+"

servis [phone] www.sharks-shop.cz Stránka 15
Zadný panel:
1 - prívod napájecieho kábla
2 - vypínač
Otočte prepínačna čelnom paneli do polohy "ON", čím sa aktivuje digitálny displej. Zároveň
sa chladiaci ventilátor roztočí.
1. Nastavte zvárací prúd v závislosti na hrúbke zváraného obrobku, priemer elektródy a
požiadavke na spracovanie.
2. úchytné elektródu do držiaka, nastavte pohotovostný režim pre ručné zváranie.
Príklady nastavenie prúdu
Priemer
elektródy
2,5 mm 3,2 mm 4,0 mm 5,0 mm
Prúd 70 – 100 A 110 – 160 A 170 – 220 A 230 – 280 A
UPOZORNENIE A PREVENCIA
Pracovné prostredie
1) Zváranie by sa malo uskutočniťv relatívne suchom prostredí, vlhkosťvzduchu nižšia ako
90%.
2) Vhodné pre teplotu prostredia od -10℃do 40℃.
3) Vyhnite sa zváranie pod silným slnečným žiarením, v daždivom počasí a zabráňte
kontaktu vody do / na zváračku.
4) Vyvarujte sa zváranie prevádzky v prašnom a korozívnom prostredí.
5) Vyvarujte sa zváranie v silne veternom prostredí.
Bezpečnostné upozornenia
Táto zváračka je vybavená ističom nadprúdového prepätia. Stroj sa automaticky zastaví
pracovný proces, ak napätie, výstupný prúd alebo vlhkosťbude nad možnou normu. Majte
však na pamäti, že časté neštandardné používanie (prepätie) zásadným spôsobom
ovplyvňujú životnosťstroja. Takže prosím, aby upozornenie, napríklad nasledujúce:
1) Zaistite dobré prúdenie vzduchu.
Pri zváraní vzniká veľký prúd a ventilátor spĺňa požiadavky na riadne chladenie stroja.
Prevádzkovateľsa napriek tomu musí pred každým úkonom uistiť, či ventilátor pracuje dobre
a nachádza sa v priestore min. 30 cm od najbližších objektov.
2) Invertor nepreťažujte
Udržujte zvárací prúd menší než maximálny prúd preťaženia. Výrazne tým predĺžite
životnosťstroja.

servis [phone] www.sharks-shop.cz Stránka 16
3) Invertor riadne uzemnili
Sledujte požiadavky tohto invertora (štítky). Pred operáciou zvoľte vhodný drôt pre
uzemnenie (viac ako 6 mm²).
4) Invertor sa zastaví, ak v priebehu pracovného cyklu pri zváraní k preťaženiu spôsobené
tepelnou reguláciou. Indikátor na prednom paneli sa rozsvieti. V túto chvíľu nie je nutné
invertor vypnúť, vnútorný ventilátor začne chladenie stroja. Začnite zváracie práce potom čo
indikátor zhasne.
ÚDRŽBA
VAROVANIE:
• Všetku údržbu, opravy alebo čistenia musí prebiehaťvýhradne pri odpojenom napájaní!
Uistite sa, že je invertor riadne odpojený.
• Pravidelne vyfúkajte prach z invertora suchým vzduchom. Ak zvárate denne v hustom
dyme či znečistenom ovzduší vykonávajte čistenie deflektory denne!
• Prúd vzduchu pri čistení by mal byťv rozumnom tlaku tak, aby svojim tlakom nezničil
niektoré malé súčasti invertora.
• Vyhnite sa zásahu vody alebo pár do zariadenia. Pri zásahu musí obsluha vypnúťinvertor z
napätia a dôkladne vysušiťpostihnuté miesto. Následne zaistite meranie izolácie pomocou
ohmmetra. Pred ďalším zváranie skontrolujte bezproblémové použitie invertora.
• Ak invertor nebudete používaťzabaľte ho pokiaľmožno do pôvodnej krabice a uskladnite
ich v suchom prostredí.
UPOZORNENIE: Nevedomé experimenty, neobozretné oprava alebo nekvalifikovaný zásah
to stroja môže viesťk rozšíreniu oblasti poruchy, ktoré spôsobí prevádzkové ťažkosti alebo
trvalé poškodenie stroja. Ak vykonávate opravu či servisný úkon musí byťzariadenie vo
vypnutom stave a odpojené od siete. V opačnom prípade hrozí kontakt s exponovanými
časťami, ktoré sú pod nebezpečenstvom napätia a akýkoľvek priamy alebo nepriamy kontakt
môže viesťk úrazom elektrickým prúdom spôsobujúce vážny elektrický šok alebo dokonca
smrť!
RIEŠENIE PROBLÉMOV
A. Problémy s oblúkom, nestabilita oblúku:
1. Uistite sa, že používate kvalitný zvárací elektródu.
2. Elektróda, hoci je suchá a kvalitné, môže spôsobiťnestabilný oblúk pri zlej kvalite zváraní.
3. Výstupné napätie sa bude znižovaťpri použití dlhších káblov. Preto používajte dodávané
kratšie výstupné káble.
B. Výstupný prúd nespĺňa menovitú hodnotu:
Výstupná hodnota menovitého napájacieho zdroja nezodpovedá údajom menovitej hodnoty.
Kontaktujte servisné oddelenie Sharks.
C. V priebehu procesu zvárania nie je prúd:
Táto situácia môže spôsobovať:
1. Napájacie napätie nie je stabilný
2. Narušené napájacieho napätia
D. Iskrenie
1. Použitie malé elektródy s vysokým nastavením prúdu.
2. Výstupný polarita. Za normálnych podmienok zvárate pri kombinácii držiaka elektródy
pripojenom ako negatívne, a pracovné obrobok ako pozitívne.
VAROVANIE:
Nevyťahujte koncovku kábla alebo konektor zatiaľčo prebieha proces zvárania. Toto môže
spôsobiťvážne poškodenie zariadenia alebo zraneniu obsluhy.

servis [phone] www.sharks-shop.cz Stránka 17
Schéma invertora

servis [phone] www.sharks-shop.cz Stránka 18
Schéma
riadiace
dosky
zváracieho
invertora
Sharks
175
Digital
SHK448

servis [phone] www.sharks-shop.cz Stránka 19
ZÁRUČNÉ PODMIENKY SHARKS
Záručný list patrí k predávanému výrobku zodpovedajúceho čísla ako jeho neoddeliteľná
súčasť. Na výrobky je zákazníkovi (súkromnej osobe) poskytovaná záručná doba 24
mesiacov odo dňa nákupu, na zváracie káble potom 6 mesiacov. Pre firemných zákazníkov
(IČO) je poskytovaná záručná doba 12 mesiacov odo dňa nákupu.
V záručnej dobe autorizovaný servis Sharks bezplatne odstráni všetky vady produktu
spôsobené výrobnou závadou alebo chybným materiálom. Výrobca garantuje zachovanie
zodpovedajúcich funkčných vlastností náradia a jeho bezpečnú prevádzku iba v prípade
realizácie všetkých servisných zásahov na náradí v autorizovanom servise.
Záruka zaniká v týchto prípadoch:
●ak ide o prirodzené opotrebovanie funkčných častí výrobku v dôsledku používania stroja;
●výrobok bol používaný v rozpore s návodom na obsluhu;
●závada vznikla neprípustným zásahom do výrobku (vrátane zásahu a úprav
neautorizovaným servisom);
●poškodenie bolo spôsobené vonkajšími vplyvmi, napríklad znečistením, vystavením stroja
nevhodným poveternostným podmienkam;
●výrobok je mechanicky poškodený vinou užívateľa, podľa posúdenia servisného strediska
bežná údržba výrobku, napr premazanie, vyčistenie stroja nie je považovaná za záručnú
opravu.
Servis pre Slovensko: reklamácie uplatňujte u svojho predajcu.
Reklamáciu uplatňujte u svojho obchodníka, prípadne odovzdajte výrobok priamo do servisu
(najlepšie v originálnom balení Sharks) so všetkými potrebnými podkladmi. Po obdržaní
kompletného výrobku v nerozloženom stave posúdi servis oprávnenosťreklamácie. Prípadné
záručné opravy potvrdí servis do záručného listu, ktorý je súčasťou tohto manuálu českej
verzie.
Záručná lehota sa predlžuje o čas od prevzatia reklamácie servisom (obchodníkom) po
odovzdaní opraveného výrobku späťzákazníkovi. Dovozca si vyhradzuje 30 dní na
posúdenie reklamácie z hľadiska nároku na bezplatnú opravu (náhradu) v rámci záruky.
Predávajúci je povinný pri predaji zoznámiťkupujúceho s obsluhou výrobku, výrobok
predviesťa riadne vyplniťzáručný list.
Tento produkt nevyhadzujte do komunálneho zmiešaného odpadu.
Spotrebiteľje povinný odovzdaťtoto zariadenie na zbernom mieste, kde sa
zabezpečuje recyklácia elektrických alebo elektronických zariadení. Ďalšie
informácie o separovanom zbere a recyklácií získate na miestnom
obecnom úrade, firme zabezpečujúcej zber vášho komunálneho odpadu
alebo v predajni, kde ste výrobok kúpili.

servis [phone] www.sharks-shop.cz Stránka 20
Vyhlásenie o zhode ES
EC Declaration of Conformity
My:
Steen QOS, s.r.o.,
Bor 3, 360 01, Karlovy Vary; Česká republika
IČO 279 729 41
prehlasujeme na svoju výlučnú zodpovednosť, že
výrobok: Zvárací invertor Sharks 175 Digital
typ: SHK448 (MMA185)
na ktoré sa toto vyhlásenie vzťahuje, je za podmienok obvyklého použitia bezpečný a je v
zhode s nasledujúcimi technickými predpismi:
Európske harmonizované normy
EN 60974-1:2012
EN 60974-10:2014
EN 55011:2009+A1:2010
EN 61000-3-11:2000
EN 61000-3-12:2011
EN 50445:2008
IEC 62321-2:2013
a týmito smernicami smerníc EÚ
2014/35/EU
2014/30/EU
2011/65/EU
Vydané v Karlových Varoch dňa 19. 7. 2017
Meno: Jan Beneš
Funkcia: konateľ
