Sharp MD-DS77 User manual

ENGLISH OPERATION MANUAL ..... Page 54
お買いあげいただき、まことにありがとうご
ざいました。
この取扱説明書をよくお読みのうえ、正しく
お使いください。
ご使用の前に、「安全に正しくお使いいただ
くために」を必ずお読みください。
この取扱説明書は、いつでも見ることができる
所に必ず保存してください。
カタログおよび包装箱に表示されている形
名の最後のアルファベットは、製品の色を
示す記号です。
色は異なっても、操作方法や仕様は同じです。
1ビットポータブルMDプレーヤー
エム ディー ディー エス
MD-DS77
取扱説明書
形
名
保証書付
ドルビーラボラトリーズからの実施権に基づき製造
されています。
Dolby、ドルビーおよびダブルD記号はドルビー
ラボラトリーズの商標です。
MD-DS77(J)
TINSJA033AWZZ
MD-DS77(J) TINSJA033AWZZ
1

2
MD-DS77
MD-DS77(J)
TINSJA033AWZZ
ニッケル水素
充電池×1
(充電池ケース付)
取扱説明書
(保証書付)×1
ACアダプターの形は、イラストと異なることがあります。

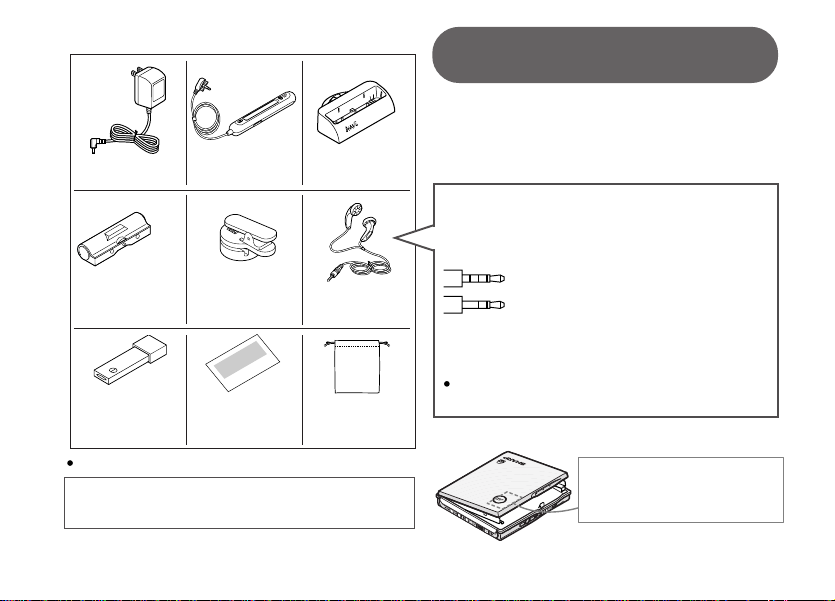

付属品をお確かめください。
キャリング
ケース× 1
単3乾電池
ケース× 1
充電スタンド× 1
液晶リモコン× 1
2
高解像度の「モバイル 1 ビット
デジタルアンプ」の特性について
モバイル1ビットデジタルアンプは、ヘッドホ
ンへのケーブルをプラス側とマイナス側それぞ
れ左右独立分離することで、相互の信号の影響
による音質劣化を最小限とする、高音質設計の
フルブリッジ方式を採用しています。
付属のヘッドホンは4極 プラグで、1ビット
ポータブル MD 専用です。
モバイル1ビットデジタルアンプの高精細なサ
ウンドをお楽しみください。
市販品：3極プラグ (絶縁体の帯が2本)
付属品：4極プラグ (絶縁体の帯が3本)
マイナス側を左右で共有している市販の3極プ
ラグでは、方式の違いから本来の高音質を十分
に発揮できません。
付属のヘッドホンを他の機器で使用すると、
片チャンネルしか聞こえないことがあります。
ヘッドホン× 1
AC アダプター× 1
MD-DS77(J)
TINSJA033AWZZ
この製品の製造時期は、ふた
の内側に「○○○○年製」と
表示しています。
コードクリップ× 1
付属のACアダプターを他の機器に使用しないで
ください 。火災や感電の原因となります。

3
MD-DS77(J)
TINSJA033AWZZ
MD-DS77
ページ
安全に正しくお使いいただくために ..........................4
各部のなまえ .....................................................10
1充電する ....................................................... 12
2リモコンとヘッドホンをつなぐ ..........................14
3MD を入れて、再生を始める ............................. 15
4音量を調整する .............................................. 16
5好みの音質に調整する ..................................... 17
6停止して、電源を切る ..................................... 21
誤動作を防止する ...............................................23
曲をさがす ........................................................24
ランダム再生やリピート再生をする ........................26
お気に入りの曲を登録して再生する ........................28
グループ録音された MD を聞く .............................30
リモコンの表示内容を確認する.............................. 32
AC アダプターで使う .............................................. 34
乾電池で使う ......................................................... 35
いろいろなメニューの設定内容を変える ...................... 36
ステレオやラジカセなどに接続して使う ...................... 38
MD について ............................................................... 40
お手入れについて ......................................................... 41
充電池について ............................................................ 42
「故障かな？」と思ったら ............................................... 44
別売品について ............................................................ 47
仕様について ............................................................... 48
保証とアフターサービス ................................................ 49
お客様ご相談窓口のご案内 ............................................. 50
《修理品引き取りサービス》のご案内 ................................ 52
１章 お読みください
２章MD を聞く
３章使いこなす
４章便利な
使いかた
５章ご参考
Ｍ
Ｄ
を
聞
く
使
い
こ
な
す
ご
参
考
便
利
な
使
い
か
た

4
MD-DS77(J)
TINSJA033AWZZ
MD-DS77
安
全
に
正
し
く
お
使
い
い
た
だ
く
た
め
に
この取扱説明書には、安全に
お使いいただくためにいろい
ろな表示をしています。
その表示を無視して誤った取
り扱いをすることによって生
じる内容を、次のように区分
しています。
内容をよく理解してから本文
をお読みになり、記載事項を
お守りください。
人が死亡または
重傷を負うおそ
れが高い
内容を
示しています。
人が死亡または
重傷を負うおそ
れがある内容を
示しています。
人がけがをした
り財産
に損害を
受けるおそれが
ある内容を示して
います。
安全に正しくお使いいただくために
漏液・発熱・発火・破裂などを
避けるため、必ず次のことを
守ってください。
火の中へ入れた
り、分解・加熱
しない
釘を刺したり、
ハンマーでたた
いたり、踏みつ
けたり、ハンダ
付しない
充電池に貼って
ある外装カバー
（被覆）をはがし
たり、傷つけない
火のそばや炎天下など、
高温の場所で充電・放置
をしない
付属の充電池は、本体以外
で充電したり、使用しない
充電池について
図記号の意味
この記号は
・・・・・・・・・・
気をつける必要があること
を表しています。

この記号は
・・・・・・・
してはいけないこと
を表しています。
この記号は
・・・・・・・・・
しなければならないこと
を表しています。

5
MD-DS77(J)
TINSJA033AWZZ
MD-DS77
安
全
に
正
し
く
お
使
い
い
た
だ
く
た
め
に
本機について
自動車やバイ
ク、自転車など
の運転中は、
ヘッドホンを絶対に使わな
い、ポータブルMDプレー
ヤーの操作をしない
交通事故の原因となります。
歩行中は、周囲の音が聞こ
えなくなるほど、音量を上
げすぎない（特に、踏切や
横断歩道などでは、十分に
気をつけてください。）
交通事故の原因となります。
風呂場や
雨にあた
る所、湿
気の多い所では使用しない
火災・事故・故障の原因とな
ります。
MDの挿入口な
どから内部に金
属類や燃えや す
い物などを差し込まない
火災・感電の原因となります。
指定以外の AC アダプター
や充電スタンド、カー電源
アダプター、充電池などを
使用しない
火災・事故・故障の原因となり
ます。
本体や充電スタンドの充
電端子は、ピンなどの異
物でショートさせない
発熱の原因となります。
キャビネッ
トを分解・
改造しない
火災・感電・けがの原因とな
ります。
また、レーザー光が目に当たる
と目を痛める原因となります。
内部の点検・調整・修理は、販
売店にご依頼ください。
ネックレス
やクリップ
などの金属
類と一緒に携帯・
保管しない
充電池を持ち運
んだり、保管す
るときは、付属
の充電池ケースをプラス側
に取り付けてください
ショートすることがあります。
充電池の液がもれて目に
入ったときは、こすらずに
すぐにきれいな水で十分に
洗ったあと、直ちに医師
の治療を受けてください
目に傷害を与える恐れがあり
ます。
充電池 について

6
MD-DS77(J)
TINSJA033AWZZ
安
全
に
正
し
く
お
使
い
い
た
だ
く
た
め
に
MD-DS77
充電の際に所定の充電時
間をこえても充電が完了し
ない場合には、充電をやめ
てください
発熱・破裂・発火の原因とな
ります。
充電池が漏液したり、異臭
がするときには、直ちに火
気より遠ざけてください
漏液した電解液に引火し、発
火・破裂する原因となります。
充電池の使用中や充電中、保
管時に異臭を感じたり、発
熱・変色・変形など、今まで
と異なることに気がついたと
きには、本体から取り出し、
使用しないでください
故障の原因となります。
充電池について
AC100V 以外
の電圧で使用し
ない
火災・感電の原因となります。
コードを傷つけたり、無
理に曲げたり、ねじった
り、加工したり、重い物を
乗せたり、
加熱したり、
引っぱったり
しない
破損により、火災・感電の原
因となります。
タコ足配線は
しない
発熱により、火災の原因とな
ります。
AC アダプターについて
雷が鳴りだしたら…
安全のため、早めに
ACアダプターをコンセン
トから抜いてください
火災・感電・故障の原因となります。
付属以外の AC
アダプターは
使用しない
100Ｖ
200Ｖ
コードが傷ついたと
きは（芯線の露出、
断線など）、販売店に交換
をご依頼ください
火災・感電の原因となります。

7
MD-DS77(J)
TINSJA033AWZZ
安
全
に
正
し
く
お
使
い
い
た
だ
く
た
め
に
MD-DS77
次のようなときは、ACア
ダプターをコンセントか
ら抜き、充電池などをは
ずしてから販売店に修理
を依頼してください
■ 内部に水や異物などが
入ったとき
■ 本機を落としたり、衝撃
を与えたり、キャビネッ
トを破損したとき
(特に充電池ブタが破損し
たり、はずれた場合、フタ
をつけずに使用しないで
ください。）
■ ACアダプター、充電スタ
ンド、充電池などが破損
したとき
■ 動作がおかしくなったとき
■ 異常な音がしたり、煙が出
たり、変な臭いがするとき
そのまま使用すると、火災・
感電の原因となります。
異常が起きたら
コンセントから抜くときは、
コードを引っぱらない
コードが傷つき、火災・感電の
原因となることがあります。
コードを熱器具に近づけない
コードの被覆がとけて、火災・感
電の原因となることがあります。
布や布団でおおったり、つつ
んだりしない
熱がこもり、ケースが変形し、火
災の原因となることがあります。
AC アダプターについて
充電池は誤った使いかたをします
と、発熱・破裂・発火・破損・充
電池の性能や寿命を低下させる原
因となることがあります。必ず、
次のことを守ってください。
強い衝撃を与えたり、投げ
つけたりしない
直射日光の強い所や炎天下
の車内など、高温の場所で
使用したり、放置しない
水や海水などにつけたり、
濡らさない
充電池の液がもれて
皮膚や衣服に付着し
た場合には、すぐにきれい
な水で洗い流してください
皮膚がかぶれたりする原因
となることがあります。
充電池の充電温度範囲
は、5℃〜 35℃です。
この温度範囲以外で充電しな
いでください
充電池について
濡れた手で抜き差し
しない
感電の原因となることがあります。
コンセントへの差し込
みがゆるくぐらついて
いたり、プラグやコードが熱
いときは、使用を中止する
火災・感電の原因となることが
あります。

8
MD-DS77(J)
TINSJA033AWZZ
安
全
に
正
し
く
お
使
い
い
た
だ
く
た
め
に
MD-DS77
極端に寒い所や火気の近くに
置かない
火災・事故の原因と
なることがあります。
直射日光が長時間あたる所
（特に密閉した自動車内)や、
暖房器具の近くに置かない
キャビネットが変形・変色し、
火災・事故の原因となること
があります。
不安定な所に置かない
落ちたりして、けがや故障の
原因となることがあります。
油煙や湯気が当
たるような所に
置かない
火災・事故の原因となることが
あります。
ホコリの多い所、海辺や砂地
など内部に砂の入りやすい所
で使用しない
発火・故障の原因となることが
あります。
使用中はあたたかくなりま
すので、直接肌に触れたま
まで長時間使用しない
やけどの原因となることがあ
ります。
ズボンなどの後
ろのポケットに
入れて座った
り、満員電車な
どで製品に大きな力が加わ
るような所に入れない
キャビネットの変形・故障の
原因となることがあります。
本機について
音量を上げすぎない
耳を刺激するような
大きな音量で長時間
続けて聞くと、聴力
障害を起こすことがあります。
特にヘッドホンで聞くとき
は、十分注意してください。
（耳をあまり刺激しないよう
に、適度な音量でお楽しみく
ださい。呼びかけられても返
事ができるくらいの音量で使
いましょう。）
本機 /AC アダプターについて
水につけたり、濡らさない
火災・感電・故障の原因となる
ことがあります。

9
MD-DS77(J)
TINSJA033AWZZ
安
全
に
正
し
く
お
使
い
い
た
だ
く
た
め
に
MD-DS77
乾電池は誤った使いかたをします
と、 感電・破裂・発火の原因となる
ことがあり ます。必ず、次のこと
を守ってください。
充電したり、分解しない
金属小物（かぎ・ネックレス・
コイン等）といっしょに
ポケットやかばんなどに入れ
ない
（乾電池入りの乾電池
ケースも同様です。）
ショートすることがあります。
水に濡らしたり、加熱した
り、火の中へは投げ込まない
乾電池について
安全のため、ACアダ
プターをコンセント
から抜いてください
感電やけがの原因となることが
あります。
お手入れのときは
長期間ご使用にならないとき
本機を使用中に、万一この製品
の不具合により、録音内容が消
去された場合の補償については、
ご容赦ください。
この製品は厳重な品質管理と検
査を経て出荷しておりますが、
万一故障または不具合がありま
したら、お買いあげの販売店ま
たはもよりのシャープお客様ご
相談窓口までご連絡ください。
お客様または第三者がこの製品の
使用誤り、使用中に生じた故障、
その他の不具合またはこの製品の
使用によって受けられた損害につ
いては、法令上賠償責任が認めら
れる場合を除き、当社は一切その
責任を負いませんので、あらかじ
めご了承ください。
安全のため、必ず AC
アダプターをコンセン
トから抜き、充電池な
どをはずしてください
火災の原因となることがあり
ます。
乾電池が使えなくなったり、
長期間使わないときは、乾
電池ケースから取り出して
ください
液もれをして機器を腐食させ
たり、手や衣類などを汚す原
因となることがあります。
乾電池の液がもれて身体に
ついたときは、水でよく洗
い流してください (液がもれ
た場合は、本機についた液を
よく拭き取ってから新しい乾
電池を入れてください。）
プラス（＋）とマイナ
ス（ −）の向きを表示
どおり正しく入れる
MD-DS77(J) TINSJA033AWZZ
2

10
MD-DS77
MD-DS77(J)
TINSJA033AWZZ

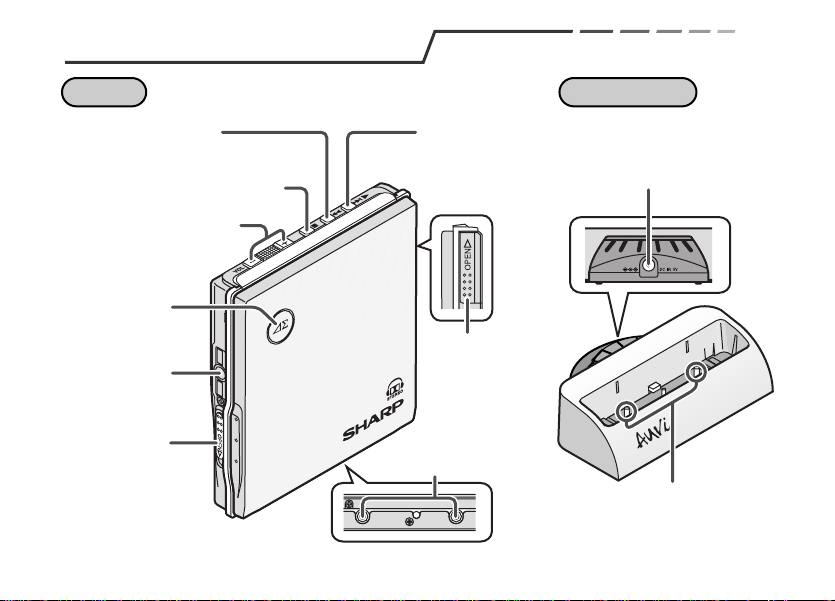

各部のなまえ
ACアダプター接続端子
(DCIN5V)
P.12
動作表示
ランプ
P.13,22
充電スタンド／
乾電池ケース
接続端子
P.34,35
充電池ブタ
P.12
ヘッドホン／
リモコン端子
P.14
音量調整ボタン P.16
停止／電源切／
誤動作防止ボタン
P.21,23
早戻しボタン P.24
再生／
早送りボタン
P.15,24
MD取出し
ツマミ
P.15
充電端子 P.12
本 体 充電スタンド

11
MD-DS77
MD-DS77(J)
TINSJA033AWZZ
Ｍ
Ｄ
を
聞
く
リモコン
BASS(バス)
EQ(イコライザー)
SR(サラウンド)
サウンドモード表示P.18,19
ヘッドホン端子
P.14
停止／電源切ボタンP.21
誤動作防止スイッチ(HOLD)
P.23
ホールド
サウンドボタンP.18,19
早戻し／再生／一時停止 
早送りボタンP.15,21,24,36

表示切換／音量調整ボタンP.16,32 再生モード／設定項目切換ボタン
P.26,29,36

グループボタンP.19,31
MD動作表示P.22
総曲数表示P.32
曲番表示部P.32

文字情報表示部P.32

マイディスク表示P.28
ランダム表示P.26
リピート表示P.26
グループ表示P.30
ドルビーヘッドホン表示P.18 電池残量表示P.33

12
MD-DS77
MD-DS77(J)
TINSJA033AWZZ

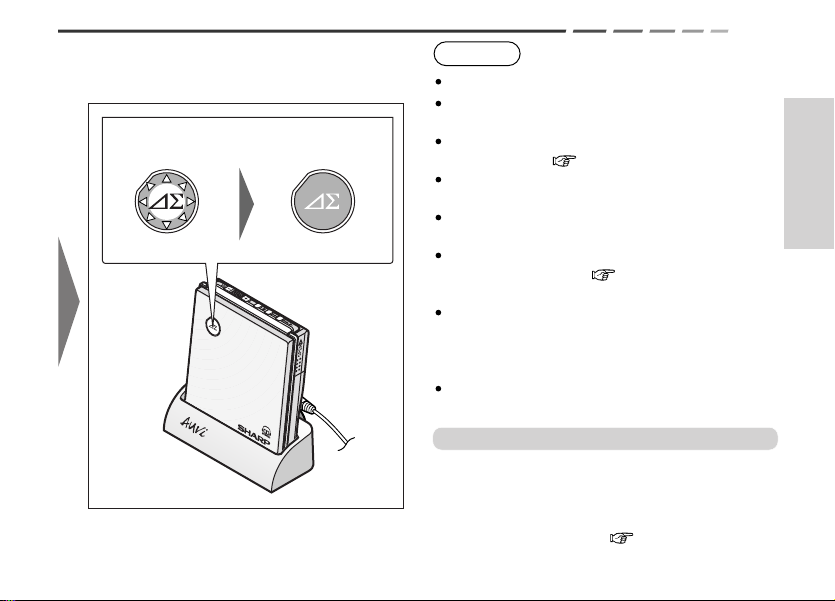

1充電する
お買いあげ時、充電池は充電されていません。お使いになる前に、必ず充電してください。
本体の電源が入っているときは、
充電されません。
AD-N55BT(付属)以外の充電池
は、使用しないでください。
1
充電池を入れる
1
2
無理に開け
すぎない
家庭用コンセントへ
（AC100V、50/60Hz）

2
ACアダプターを
つなぐ
3
 本体を充電スタンド
に置く
プラグは最後まで確実に差し込
んでください。
充電端子

13
MD-DS77
MD-DS77(J)
TINSJA033AWZZ
Ｍ
Ｄ
を
聞
く
（点灯）（消灯）
約3時間30分で
充電完了
お知らせ
点灯しないときは、すでに充電が完了しています。
充電池の電池残量によっては、点灯するまで
に約30秒かかることがあります。
充電池が入っていないときは、デモモードに
なります。（ P.34）
使い切った状態から充電すると、約95%の
充電となります。
充電が完了したあと、そのまま充電状態にし
ておいても差しつかえありません。
充電池を取り出すときは、電源を切ってから
行ってください。（P.21）動作中に取り
出すと雑音がでます。
この製品は、0℃〜40℃の場所でお使いくださ
い。ただし、充電するときは、5℃〜35℃の範
囲で行ってください。（0℃以下、40℃以上で
は、充電状態に入らないようになっています。）
使用後や充電後、充電池が暖かくなることが
ありますが、異常ではありません。
継ぎ足し充電について
本機は、ニッケル水素充電池の特性である「メモリー
効果」（電圧低下により、製品本来の電池持続時間が
発揮できなくなる現象）の影響を気にせず、電池残
量を使い切らなくても、継ぎ足し充電ができます。
※ただし、充電池の寿命（ P.43）や使用条件な
どにより、電池持続時間が短くなることがあります。

14
MD-DS77
MD-DS77(J)
TINSJA033AWZZ
2リモコンとヘッドホンをつなぐ
コードクリップはヘッドホン、リモコン
のどちらにも付けることができます。
■コードクリップの付けかた 
リモコンの
コードに
付けるとき
ヘッドホン
のコードに
付けるとき
ミゾにさしこむ 穴にあわせる
R右用
L左用
最後まで確実に差し込んでください。

4極
/REMOTE端子へ
ヘッドホン
端子へ
再生を始める前に、ホールドを設定している場合は、解除してください。（ P.23）
付属のヘッドホンが耳に合わない場合は、別売のヘッドホンをおすすめします。（ P.47）

15
MD-DS77
MD-DS77(J)
TINSJA033AWZZ
Ｍ
Ｄ
を
聞
く
MDLP モードに対応していますので、2 倍・4 倍長時間録音された曲も再生できます。
3MD を入れて、再生を始める
2
MDを入れ、ふたを
閉める
1
MD取出しツマミ
をずらす
ラベル面
ラベルを上にして、矢印の方向
から確実に差し込みます。
ふたを閉めると電源が自
動的に入り、再生が始ま
ります。
（オートプレイ）
すぐに使用しないとき
は、電源を切ってくだ
さい。（P.21）
オートプレイの設定は解
除することができます。
（P.36）
オートプレイの設定を解
除しているときは…
ふたを閉めても再生は始
まりません。(再生)ボタ
ンを押してください。

16
MD-DS77
MD-DS77(J)
TINSJA033AWZZ
4音量を調整する
「0」から「30」の範囲で調整できます。
音のエチケット
楽しい音楽もヘッドホンからもれる「シャカシャカ」という音は、周囲の人にとって気になるものです。
特に電車やバスの中などの密集した場所では音量を下げ、他人の迷惑にならないように注意しましょう。
小さく
する 大きく
する
小さく
する
大きく
する

17
MD-DS77
MD-DS77(J)
TINSJA033AWZZ
Ｍ
Ｄ
を
聞
く
5
好みの音質に調整する
MD-DS77(J) TINSJA033AWZZ
3
DOME
DOLBYnor BASS OFF BASS 1
BASS 2BASS 3
イコライザー設定方法は、P.19
バス設定方法は、P.18
サラウンド設定方法は、P.19
EQ-HEAVY EQ-POPS
EQ-JAZZ
EQ-DANCE
EQ-VOCAL
EQ-SOFT EQ-ROCK
EQ-USER1
EQ-USER2
EQ-FLAT
SR-ARENA
SR-OFF SR-LABO
SR-CLUB
SR-HALL
LIVE
STUDIO
好みに合わせた音場再生を設定します。 低音を強調します。
音の広がりを設定します。あらかじめ登録されている音質や自分で登録
した音質に設定します。
ドルビーヘッドホンシステム設定方法は、P.18
登録するには
P.20
音質メニューの一覧
を押すと、音質メニューが表示されます。
表示中に、お好みの音質に切り換えることができます。
押す 押す 長く押す
音質メニュー表示中に操作するボタン

DolbyH(ドルビーヘッドホンシステム)について
「ドルビーヘッドホンLSI」を内蔵、ヘッドホンを使用
した場合に感じる「頭の中で音が鳴っている」感覚を低
減することによりあたかもスピーカーで聴いている様な
自然で快適な臨場感あるサウンドを楽しむことが可能で
す。部屋の大きさと反響効果の組み合わせが違う3通り
のモードから、好みに合わせた音場再生が楽しめます。

18
MD-DS77
MD-DS77(J)
TINSJA033AWZZ
BASS1 少し強調
BASS2 より強調
BASS3 さらに強調
BASSOFF ※ 強調解除

音場（ドルビーヘッドホンシステム）
小さな部屋の設定。全ての音楽、映画音
声の再生に標準的な効果を与えます。
LIVE
STUDIO
スタジオ
「STUDIO」と同じ大きさの部屋の設定。
スタジオ
「STUDIO」よりわずかに反響し、特に
音楽の再生に効果を与えます。
DOME
スタジオ
「STUDIO」より大きいの部屋の設定。
広い会場でのコンサート音楽、映画音声
に効果を与えます。
ドルビーヘッドホンシステムの設定解除
DOLBYnor ※
5 好みの音質に調整する（続き）
お買いあげ時の「DOLBYnor」からの切り換えかたを説明しています。
（※印は、お買いあげ時の設定です。）
1押す
5秒以内に
くり返し押す
押すごとに切り換わる
押す
5秒以内に
長く押す
押すごとに切り換わる
5秒以内に
くり返し押す
22
1
3
お知らせ
「音場」と「低音」は同時に使うことができます。設定中に を長く押すことで、「音場」から「低
音」へ、また「低音」から「音場」への設定メニューが切り換わります。
19 ページの「イコライザー」や「サラウンド」を使っていたときは、設定中に を押すことで、
「音場」や「低音」に切り換えることができます。
点灯
点灯

低音（BASS）
長く押す
各モード
表示中に 

19
MD-DS77
MD-DS77(J)
TINSJA033AWZZ
Ｍ
Ｄ
を
聞
く
SR-LABO 残響が少ない部屋にいるような雰囲気
SR-CLUB クラブにいるような雰囲気
SR-HALL ホールにいるような雰囲気
SR-ARENA アリーナにいるような雰囲気
SR-OFF ※ サラウンドの設定解除
EQ-HEAVY パンチのある音
EQ-POPS ポップスを聞くとき
EQ-JAZZ ジャズを聞くとき
EQ-DANCE ダンスミュージック
を聞くとき
EQ-VOCAL ボーカルを強調
EQ-ROCK ロックを聞くとき
EQ-SOFT やわらかい音
EQ-USER1 ユーザーメモリ 1
EQ-USER2 ユーザーメモリ 2
EQ-FLAT ※ イコライザーの設定解除
残響無し
残響小
残響大
押す
5秒以内に
押す
押すごとに切り換わる
7秒以内に
くり返し押す
1
3
2
押す
押すごとに切り換わる
7秒以内に
長く押す
1
3
2
5秒以内に
くり返し押す
4
5秒以内に
押す
お知らせ
「イコライザー」と「サラウンド」は同時に使うことができます。設定中に を長く押すことで、「イコライ
ザー」から「サラウンド」へ、また「サラウンド」から「イコライザー」への設定メニューが切り換わります。
18 ページの「音場」や「低音」を使っていたときは、設定中に を押すことで、「イコライザー」
や「サラウンド」に切り換えることができます。
点灯
点灯
お買いあげ時の「DOLBYnor」からの切り換えかたを説明しています。
（※印は、お買いあげ時の設定です。）

イコライザー

サラウンド
長く押す
各モード
表示中に 

20
MD-DS77
MD-DS77(J)
TINSJA033AWZZ
途中で登録をやめるには
を押します。
途中で登録をやめたり、登録中に約 90 秒何も
操作をしないと、登録操作は解除されます。
このとき、登録内容は前のままです。
登録内容を変更するには
操作１からやり直してください。
1 「イコライザー」（ P.19）の操作 3 で
イコライザー ユーザー
「EQ-USER1」を選びます。
イコライザー ユーザー イコライザー ユーザー
イコライザーをお好みに合わせて登録するには（EQ-USER1/EQ-USER2）
2リモコンの を2秒以上押します。
3 をくり返しスライドさせ、帯域（低／
中／高域） を選びます。
4 を くり返し スライドさせ、レベルを調整
します。
5 操作３、４をくり返し、お好みのレベルに合わせます。
6リモコンの を押し、登録します。
・
イコライザー ユーザー
「EQ-USER1」の
設定が表示されます。
低 中 高
・ 上下に３段階の調整ができます 。
イコライザー ユーザー
 同じ手順で、EQ-USER2も登録することができます。
5 好みの音質に調整する（続き）
