Shure UA874 User manual

©2013 Shure Incorporated
27B16709 (Rev. 2) Printed in U.S.A.
UA874
Active Directional Antenna
Antenne directionnelle active
Aktive Richtantenne
Antena direccional activa
Antenna direttiva attiva
Actieve richtantenne
Активная направленная антенна
Antena Direcional Ativa
Antena Terarah Aktif
アクティブ指向性アンテナ
액티브 지향성 안테나
有源指向性天线
有源指向性天線

3
Active Directional Antenna
General Description
The Shure UA874 uses a log periodic dipole array to offer enhanced re-
ception when directed toward the desired coverage area. An integrated
amplifier and four gain settings compensate for varying degrees of coaxial
cable signal loss. The UA874 can be mounted on a microphone stand,
suspended from the ceiling, or mounted to a wall using the integrated
swivel adapter bracket.
Features
• Low-noise signal amplifier compensates for insertion loss in coaxial
cable
• Compatible with Shure wireless receivers and antenna distribution
systems that provide 10–15 V DC bias
• Integrated threaded adapter mounts easily to microphone stands
• Four-position gain selector switch
• Shure quality, ruggedness, and reliability

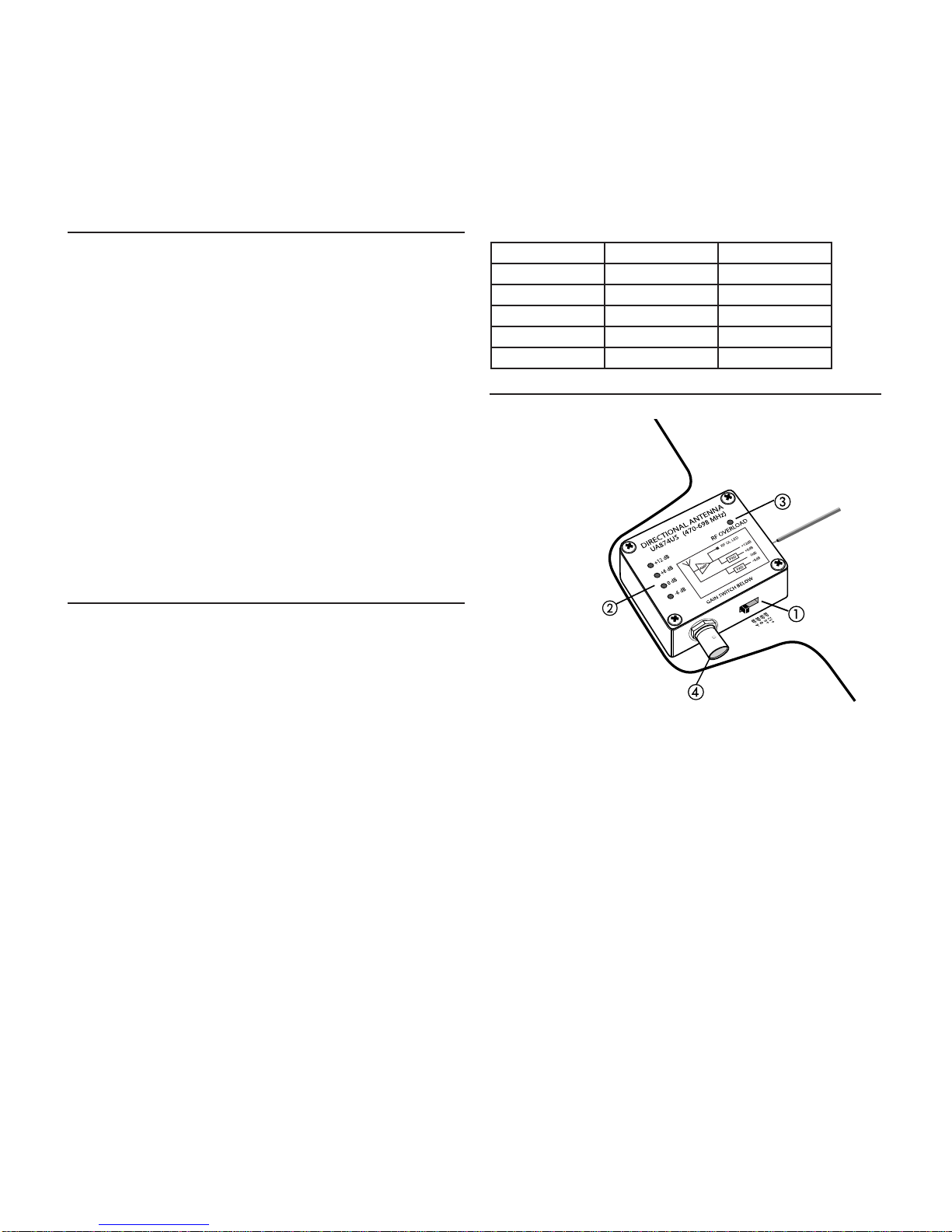

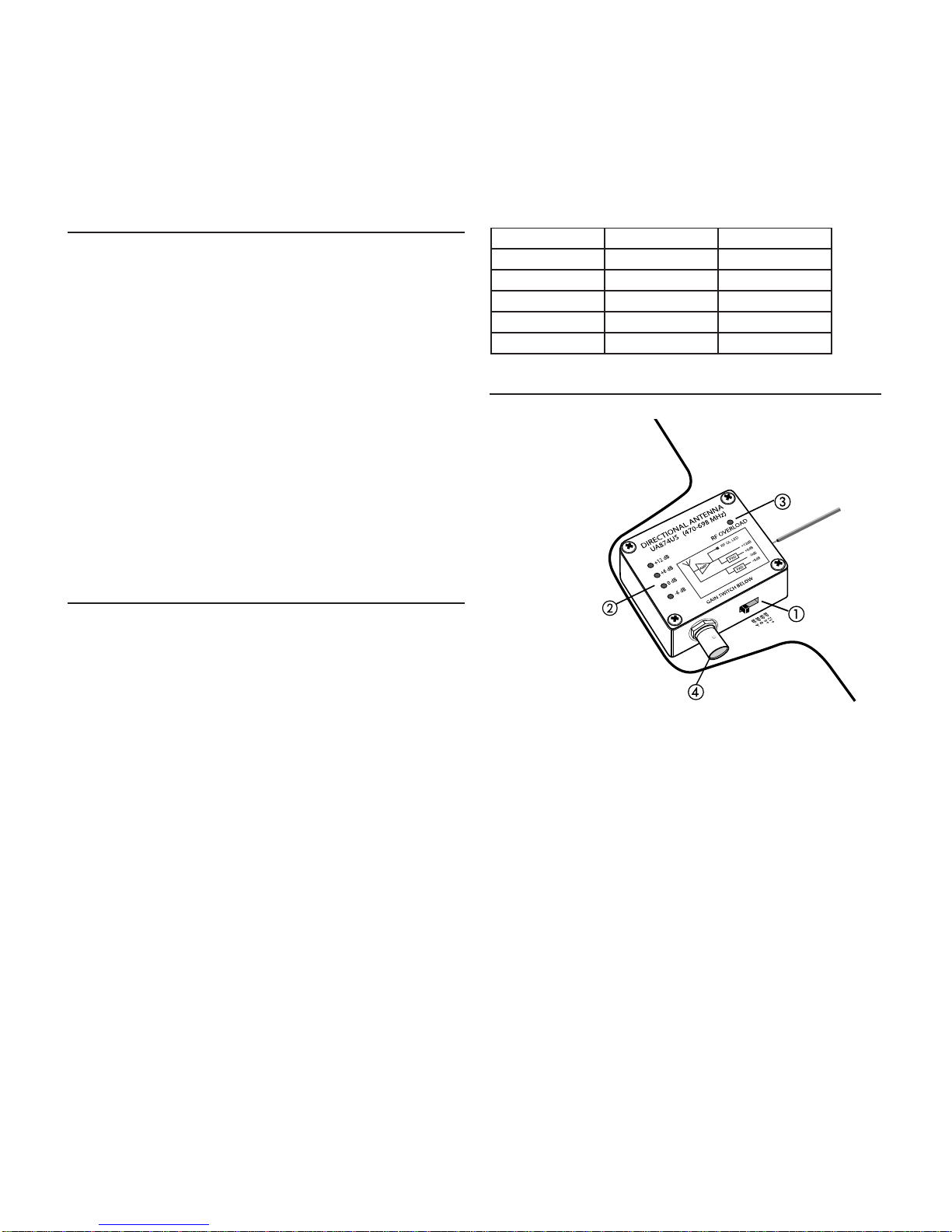

Interface
① Gain Switch
Adjust the four-position gain switch to compensate for the calculated
cable loss, based on the length and type of cable.
Caution: There may be a small RF dropout when changing the gain
setting.
② Gain Mode LED
Indicates the current gain switch setting.
③ RF Overload LED
Indicates a strong RF signal that is overloading the antenna amplifier,
which results in distortion or poor performance. Increase the distance
between the antenna and transmitter, or lower the antenna gain
setting.
NOTE: RF Overload LED does not operate for passive gain settings
(−6 dB or 0 dB).
④ BNC Connector
Connect to a reciever or antenna combiner with RF inputs that supply
10–15 V DC bias.
Installation
• Connect the antenna to the receiver or distribution system using
Shure antenna cables (or any 50 ohm, low-loss coaxial cable, such as
RG-8U).
• The antenna only operates with receivers or distribution systems that
provide 10–15 V DC bias.
• Lower the gain setting for short cable runs, or increase gain for longer
runs. Note that the quality of the cable, not just the length, contributes
to signal loss. A lighter-grade 50 foot cable may require more gain than
a 100 foot, low-loss cable. Contact the cable manufacturer for cable
loss specifications.
• Direct the antenna toward the intended coverage area.
• Do not use this antenna for transmitting (such as with PSM
transmitters)
Cable Maintenance
To maintain top performance for UA825, UA850 or UA8100 antenna
cables:
• Avoid sharp bends or kinks in the cables.
• Do not deform cables with makeshift clamps, such as bending a nail
over the cable.
• Do not use in permanent outdoor installations.
• Do not expose to extreme moisture.
Antenna Cables from Shure
Shure offers the following pre-terminated antenna cables:
Length Type Model No.
6 foot RG58 UA806
10 foot RG58 PA725
25 foot RG8X UA825
50 foot RG213 UA850
100 foot RG213 UA8100

4

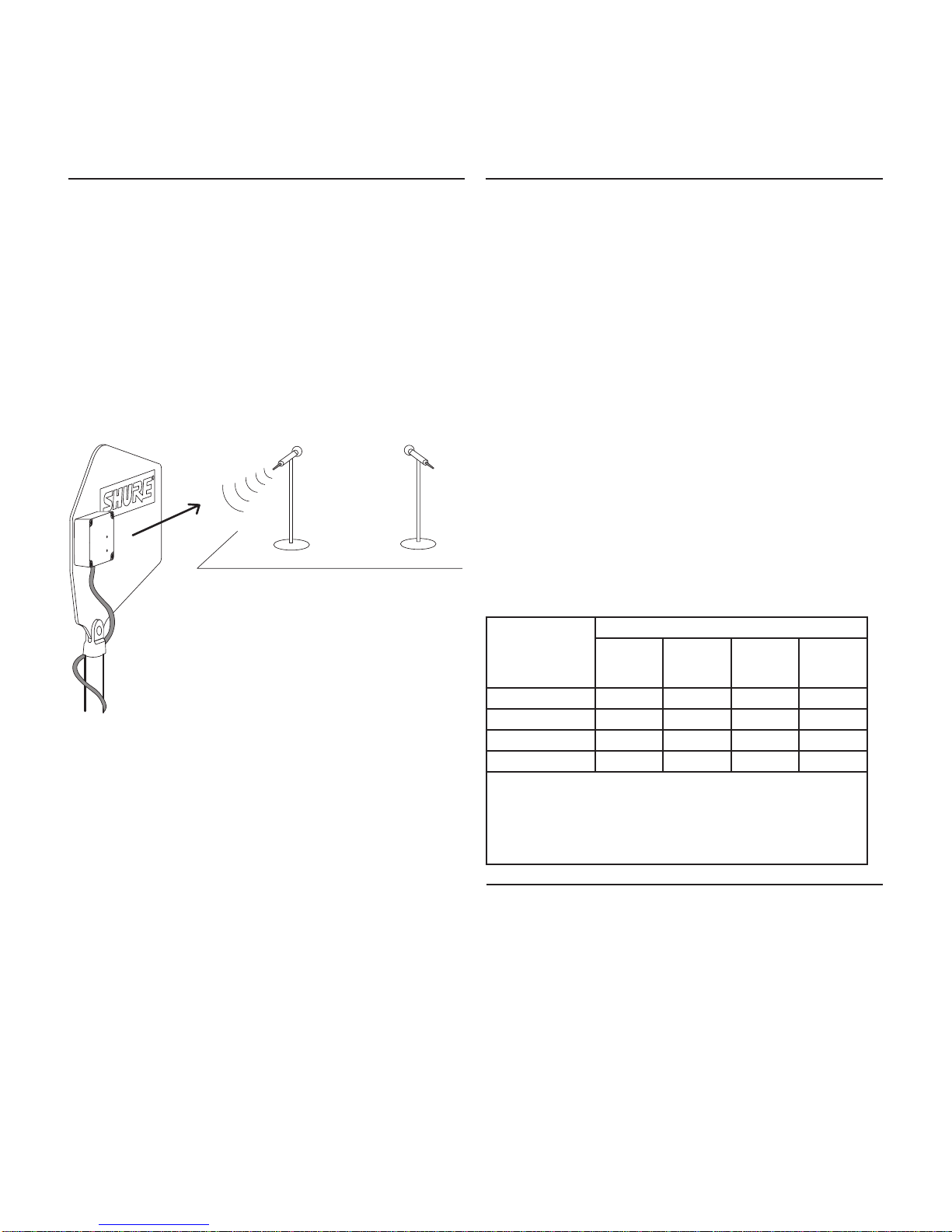

Antenna Placement
Use the following guidelines when mounting antennas:
• Antennas and receivers must be from the same band.
• Mount antennas at least four feet apart.
• Position antennas so there is nothing obstructing a line of sight to the
transmitter (including the audience).
• Keep antennas away from large metal objects.
Important: Always perform a "walk around" test to verify coverage before
using a wireless system during a speech or performance. Experiment
with antenna placement to find the optimum location. If necessary, mark
"trouble spots" and ask presenters or performers to avoid those areas.
Setting Gain
The gain setting should only be used to compensate for the calculated
cable signal loss. Additional signal gain does not mean better RF perfor-
mance. Too much gain actually reduces reception range and the number
of available channels. This is because Shure receivers are optimized to
deliver the best performance when the sum of signal gain and cable loss
equals 0 dB. Additional gain just amplifies everything in the RF range—in-
cluding interference and ambient RF noise. It cannot selectively increase
the signal from the transmitter.
• Use the lowest gain setting necessary to achieve good reception of the
transmitter RF signal, as indicated on the receiver’s RF LED or meter.
• Only increase the gain setting to compensate for the calculated cable
loss.
• The −6 dB gain setting can be useful for applications with short cable
runs (25 feet or less) and where the distance between the transmitter
and antenna is less than 100 feet.
• Reduce gain if the antenna RF Overload LED illuminates—the signal is
strong enough, so gain is not needed.
Recommend Gain Settings
Use the following chart as a guideline for setting gain based on cable type
where the distance from the antenna to the transmitter is greater than 100
feet.
NOTE: For installations where the antenna is less than 75 feet from the
transmitter, lower the gain setting one step.
Cable Length Gain Setting (based on cable type)
RG58* RG8X RG213/
RG8
Low-loss
RG8/
RG213**
10' (3 m) 0 0 0 0
25' (8 m) +6* 0 0 0
50' (15 m) * +6 +6 0
100' (30 m) * +12 +6 +6
* RG58 cable has high signal loss and is not recommended for cable
runs greater than 10 feet
** Low-loss RG8/RG213 cables include Times Microwave Systems
LMR400 and Belden 9913 or 7810A
Find More Information Online
For setup tips and more information on wireless accessories, visit http://
www.shure.com/WirelessAccessoryWizard

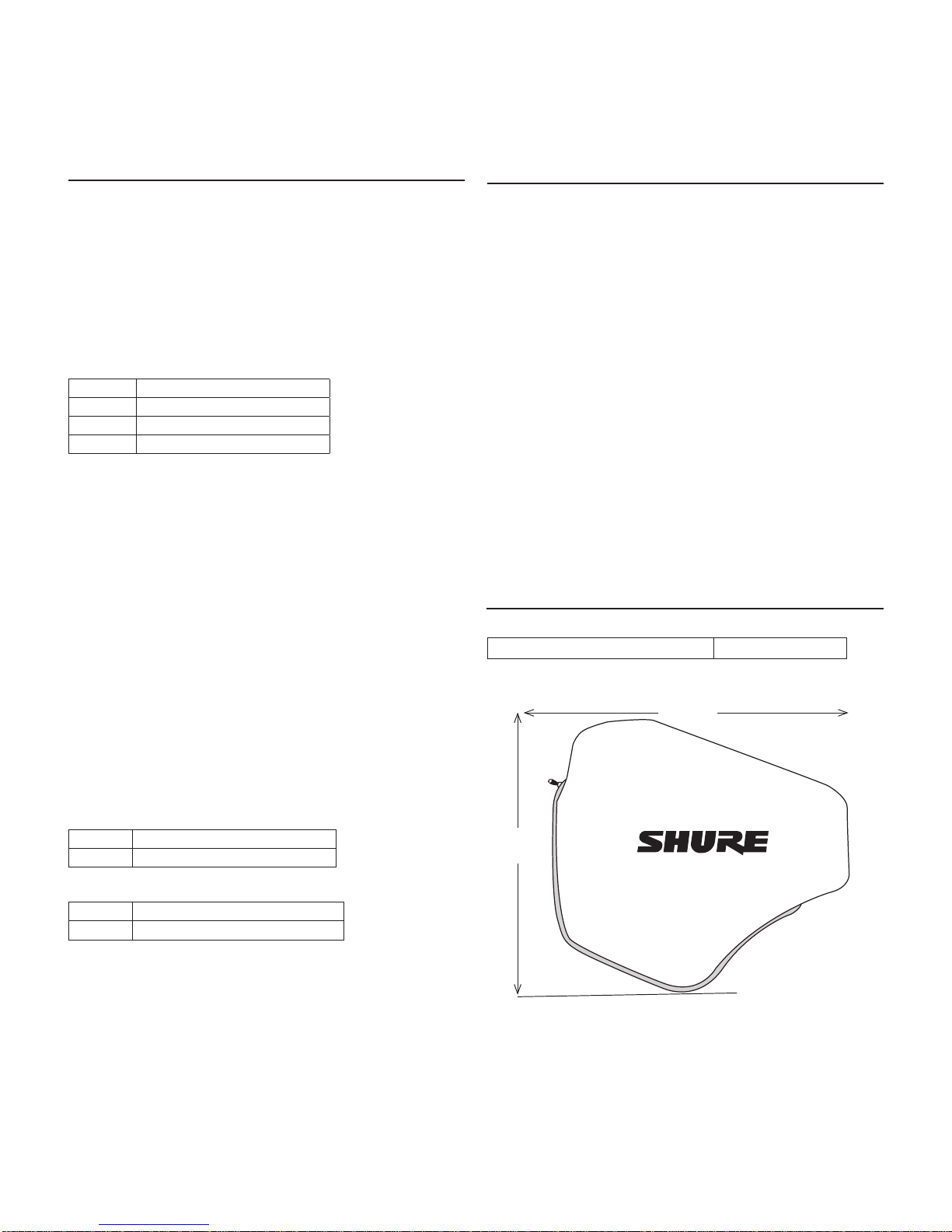

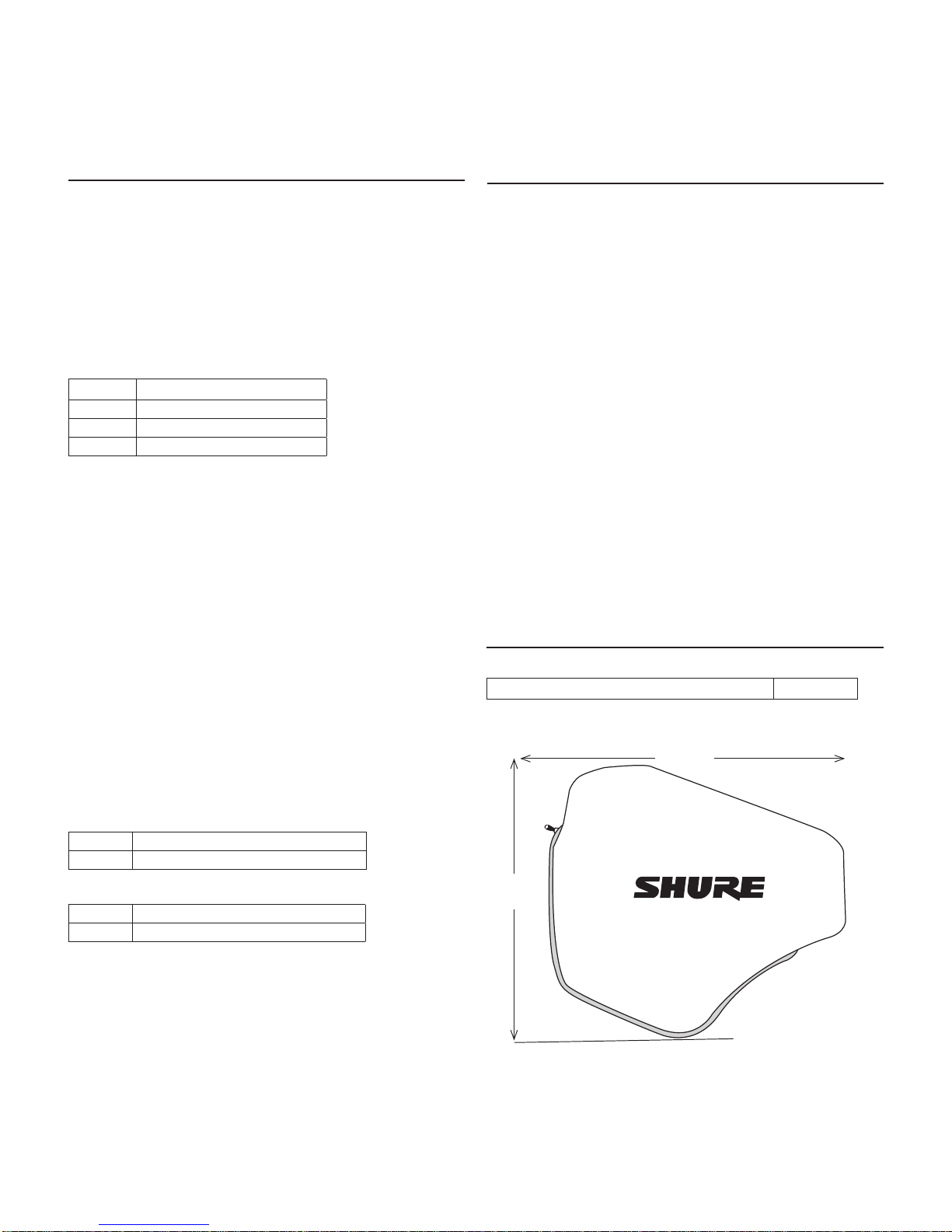

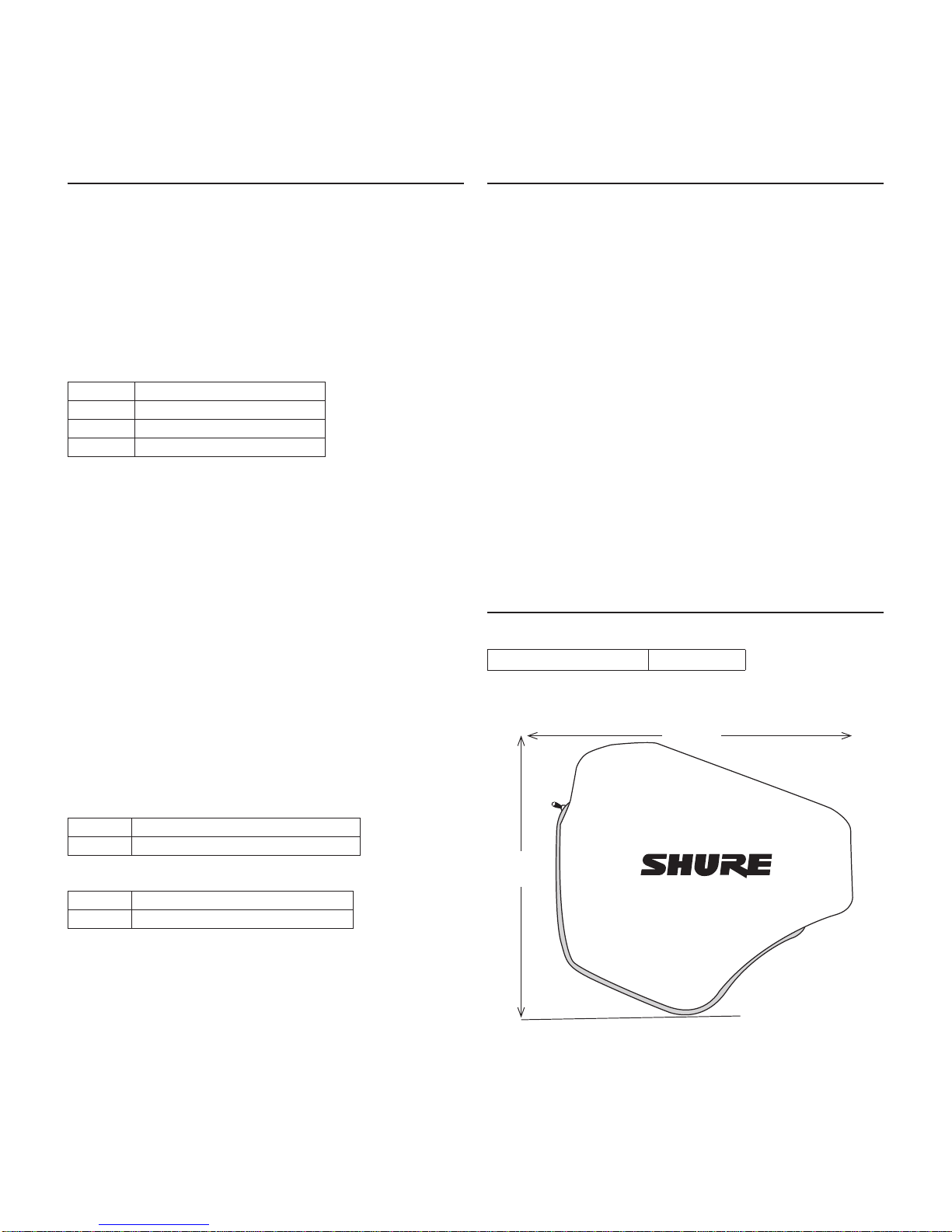

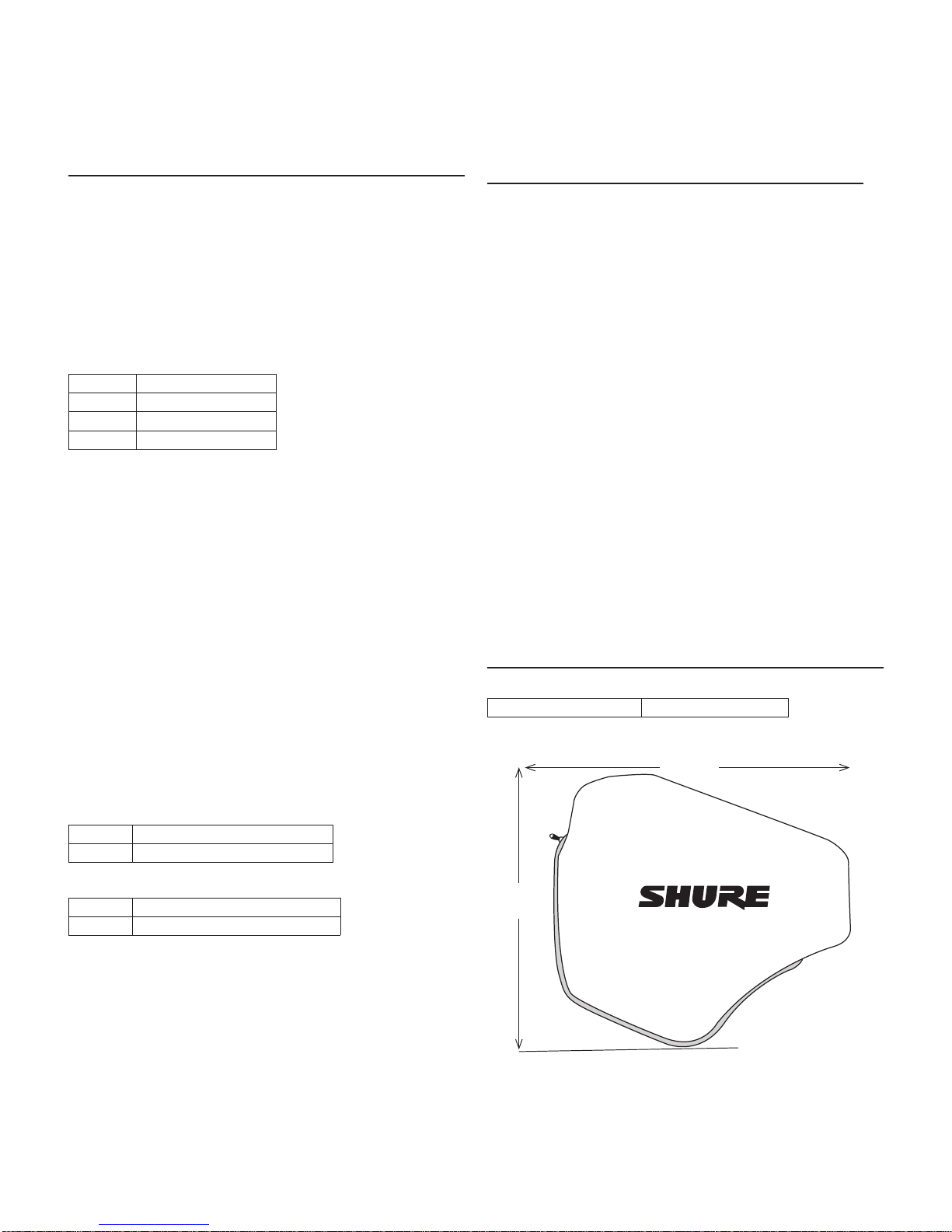

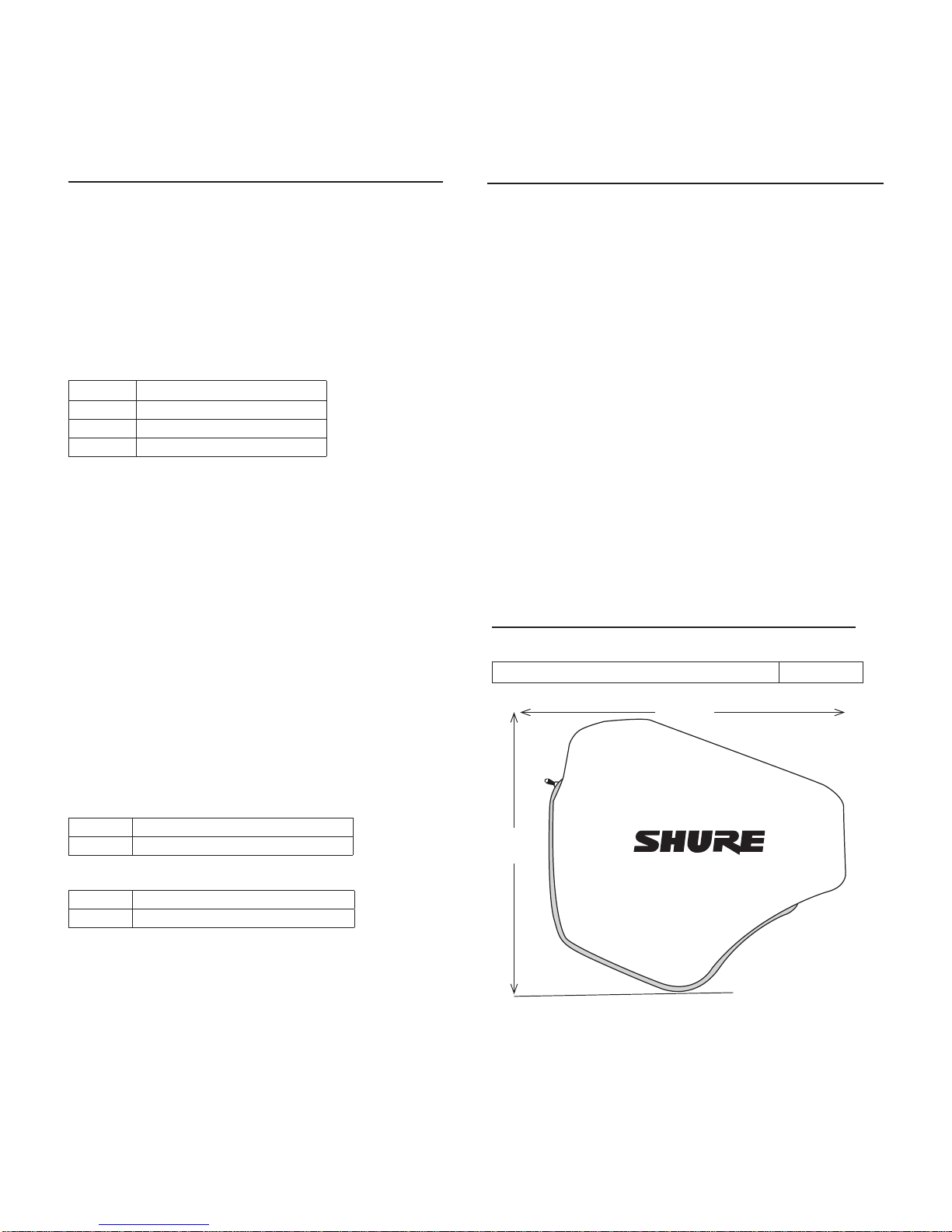

Optional Accessories
Protective zipper pouch WA874ZP
15.35 in
14.33 in
390 mm
364 mm
5
Certifications
Meets essential requirements of the following European Directives:
• R&TTE Directive 99/5/EC
• WEEE Directive 2002/96/EC, as amended by 2008/34/EC
• RoHS Directive 2002/95/EC, as amended by 2008/35/EC
Note: Please follow your regional recycling scheme for batteries and
electronic waste
Meets requirements of the following standards: EN60065, EN 301 489
Parts 1 and 9.
The CE Declaration of Conformity can be obtained from Shure
Incorporated or any of its European representatives. For contact informa-
tion please visit www.shure.com
The CE Declaration of Conformity can be obtained from: www.shure.com/
europe/compliance
Authorized European representative:
Shure Europe GmbH
Headquarters Europe, Middle East & Africa
Department: EMEA Approval
Jakob-Dieffenbacher-Str. 12
75031 Eppingen, Germany
Phone: [phone]
Fax: [phone]
Email: [email protected]
Specifications
Connector Type
BNC, Female
Impedance
50 Ω
Power Requirements
10 to 15 V DC bias from coaxial connection, 75 mA
RF Frequency Range
UA874US 470–698 MHz
UA874E 470–790 MHz
UA874WB 470–900 MHz
UA874X 925–952 MHz
Reception Pattern
3 dB Beam Width
70 degrees
Third-order Overload Intercept Point (OIP3)
>30 dBm
Antenna Gain
On Axis
7.5dBi
Signal Gain
±1 dB, Switchable
+12 dB
+6 dB
0 dB
−6 dB
RF Overload LED Threshold
−5 dBm
RF overload LED does not operate for passive gain settings
Dimensions
UA874 316 x 359 x 36 mm (H x W x D)
UA874X 224 x 234 x 36 mm (H x W x D)
Weight
UA874 317 g (11.2 oz.)
UA874X 213 g (7.5 oz.)
Operating Temperature Range
−18°C (0°F) to 63°C (145°F)
Storage Temperature Range
−29°C (-20°F) to 74°C (165°F)

6
Antenne directive amplifiée
Description générale
L'antenne UA874 de Shure utilise un réseau de dipôles log-périodique
afin d'offrir une meilleure réception lorsqu'elle est pointée vers la zone de
couverture désirée. Un amplificateur intégré et quatre réglages de gain
compensent divers degrés de perte de signal du câble coaxial. L'antenne
UA874 peut être installée sur un pied de microphone, suspendue au pla-
fond ou montée sur un mur à l'aide du support de pince micro intégré.
Caractéristiques
• L'amplificateur faible bruit compense la perte d'insertion dans le câble
coaxial
• Compatible avec les récepteurs sans fil et les répartiteurs d'antenne
Shure qui fournissent une polarisation de 10 à 15 V c.c.
• L'adaptateur fileté intégré permet un montage facile sur les pieds de
microphone
• Sélecteur de gain à quatre positions
• Qualité, robustesse et fiabilité de Shure
Interface
① Sélecteur de gain
Régler le sélecteur de gain pour compenser la perte calculée du
câble en fonction du type de câble utilisé et de la longueur de celui-ci.
Attention : Il peut y avoir une légère perte de niveau RF quand on
change le réglage du gain.
② LED de mode de gain
Indique le réglage actuel du sélecteur de gain.
③ LED de surcharge RF
Indique qu'un signal RF de forte intensité surcharge l'amplificateur
d'antenne, entraînant une distorsion ou de mauvaises performances.
Augmenter la distance entre l'antenne et l'émetteur ou réduire le ré-
glage du gain de l'antenne.
REMARQUE : La LED de surcharge RF ne fonctionne pas pour les
réglages de gain passif (−6 dB ou 0 dB).
④ Connecteur BNC
Brancher à un récepteur ou un répartiteur d'antenne avec des entrées
RF qui fournissent une polarisation de 10 à 15 V c.c.
Installation
• Brancher l'antenne au récepteur ou au répartiteur d'antenne à l'aide
de câbles d'antenne Shure (ou tout câble coaxial de 50 ohms à faible
perte, tel que le RG-8U).
• L'antenne est compatible uniquement avec les récepteurs ou
répartiteurs d'antenne qui fournissent une polarisation de 10 à 15 V c.c.
• Diminuer le gain lors de l'utilisation de câbles courts ou l'augmenter
pour les câbles plus longs. Noter que la qualité du câble, pas
seulement sa longueur, contribue à la perte de signal. Les câbles de 50
pieds plus fins peuvent nécessiter plus de gain que les câbles à faible
perte de 100 pieds. S'adresser au fabricant du câble pour obtenir les
spécifications de perte du câble.
• Orienter l'antenne vers la zone de couverture prévue.
• Ne pas utiliser cette antenne pour émettre (comme avec les émetteurs
PSM)
Entretien des câbles
Pour obtenir des performances optimales avec les câbles d'antenne
UA825, UA850 ou UA8100 :
• Éviter de plier les câbles à angle vif ou de les vriller.
• Ne pas déformer les câbles en utilisant des colliers improvisés, comme
par exemple un clou replié sur le câble.
• Ne pas les utiliser dans des installations extérieures permanentes.
• Ne pas les exposer à une très forte humidité.
Câbles d'antenne de Shure
Shure propose les câbles d'antenne prêts à l’emploi suivants :
Longueur Type N° de modèle
6 pieds RG58 UA806
10 pieds RG58 PA725
25 pieds RG8X UA825
50 pieds RG213 UA850
100 pieds RG213 UA8100

7

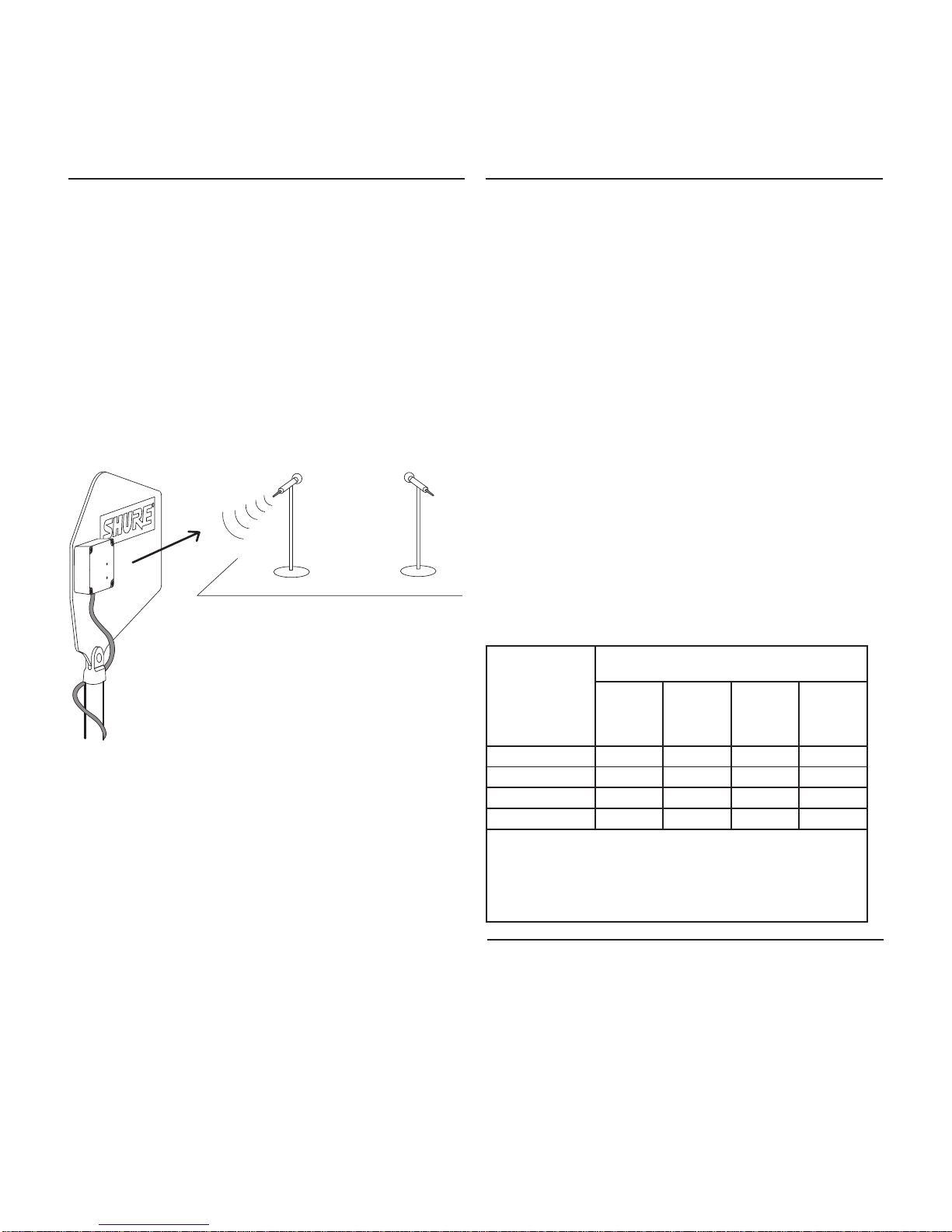

Placement de l'antenne
Procéder comme suit lors du montage des antennes :
• Les antennes et les récepteurs doivent fonctionner dans la même
bande de fréquences.
• Monter les antennes à au moins quatre pieds les unes des autres.
• Positionner les antennes de façon à ce qu'aucun obstacle ne se trouve
dans la ligne de visée de l'émetteur (y compris le public).
• Ne pas placer les antennes à proximité d'objets métalliques de grande
dimension.
Important : Avant d'utiliser un système sans fil pendant un discours ou
un spectacle, toujours effectuer un essai sur le lieu d'utilisation afin de vé-
rifier la portée. Faire des essais de placement de l'antenne afin de trouver
l'emplacement optimal. Si nécessaire, repérer les « zones à problème » et
demander aux présentateurs ou aux artistes d'éviter ces zones.
Réglage du gain
Le réglage du gain doit être utilisé uniquement pour compenser la perte
calculée dans le câble utilisé. Un gain de signal supplémentaire n'entraîne
pas automatiquement de meilleures performances RF. En fait, trop de
gain réduit la portée de réception et le nombre de canaux disponibles.
Ceci est dû au fait que les récepteurs Shure sont optimisés pour fournir
les meilleures performances quand la somme du gain du signal et de la
perte dans le câble est égale à 0 dB. Tout gain supplémentaire ne fait
qu'amplifier tout dans la plage RF—y compris les parasites et le bruit RF
ambiant. Il ne peut pas amplifier sélectivement le signal de l'émetteur.
• Utiliser le réglage de gain le plus bas nécessaire à l'obtention d'une
bonne réception du signal RF de l'émetteur, comme indiqué sur la LED
RF ou le vumètre RF du récepteur.
• Augmenter le réglage du gain seulement pour compenser la perte
calculée du câble.
• Le réglage de gain de −6 dB peut être utile pour les applications ayant
des câbles courts (25 pieds ou moins) et où la distance entre l'émetteur
et l'antenne est inférieure à 100 pieds.
• Réduire le gain si la LED RF Overload de l'antenne s'allume—le signal
est assez fort, et aucun gain n'est donc nécessaire.
Réglages de gain recommandés
Se baser sur le tableau suivant pour régler le gain en fonction du type de
câble quand la distance de l'antenne à l'émetteur est supérieure à 100
pieds.
REMARQUE : Pour les installations où l'antenne est à moins de 75 pieds
de l'émetteur, diminuer le réglage du gain d'un cran.
Longueur du
câble
Réglage du gain (en fonction du type de
câble)
RG58* RG8X RG213/
RG8
RG8/
RG213
à faible
perte**
3 m (10 pi) 0 0 0 0
8 m (25 pi) +6* 0 0 0
15 m (50 pi) * +6 +6 0
30 m (100 pi) * +12 +6 +6
* Le câble RG58 a une perte élevée de signal et n'est pas recom-
mandé pour les longueurs de câble supérieures à 10 pieds
** Les câbles RG8/RG213 à faible perte comprennent les systèmes
Times Microwave Systems LMR400 et Belden 9913 ou 7810A
Plus de détails disponibles en ligne
Pour des conseils de configuration et plus de renseignements sur
les accessoires pour systèmes sans fil, visiter http://www.shure.com/
WirelessAccessoryWizard

8
Homologations
Conforme aux exigences essentielles des directives européennes
suivantes :
• Directive R&TTE 99/5/CE
• Directive DEEE 2002/96/CE, telle que modifiée par 2008/34/CE
• Directive RoHS 2002/95/CE, telle que modifiée par 2008/35/CE
Remarque : Suivre le plan de recyclage régional en vigueur pour les
accus et les déchets électroniques
Conforme aux exigences des normes suivantes : EN60065, EN 301 489
parties 1 et 9.
La déclaration de conformité CE peut être obtenue auprès de Shure
Incorporated ou de ses représentants européens. Pour les coordonnées,
visiter www.shure.com
La déclaration de conformité CE peut être obtenue auprès de : www.
shure.com/europe/compliance
Représentant agréé européen :
Shure Europe GmbH
Siège Europe, Moyen-Orient et Afrique
Service : Homologation EMA
Jakob-Dieffenbacher-Str. 12
75031 Eppingen, Allemagne
Téléphone : 49-7262-92 49 0
Télécopie : 49-7262-92 49 11 4
Courriel : [email protected]
Caractéristiques
Type de connecteur
BNC, Femelle
Impédance
50 Ω
Alimentation
Polarisation de 10 à 15 V c.c. de la connexion coaxiale, 75 mA
Plage de fréquences RF
UA874US 470–698 MHz
UA874E 470–790 MHz
UA874WB 470–900 MHz
UA874X 925–952 MHz
Diagramme de réception
Largeur de faisceau 3 dB
70 degrés
Point d'interception de surcharge du troisième ordre (OIP3)
>30 dBm
Gain de l'antenne
Sur axe
7,5dBi
Gain du signal
±1 dB, Commutable
+12 dB
+6 dB
0 dB
−6 dB
Seuil de la LED de surcharge RF
−5 dBm
La LED de surcharge RF ne fonctionne pas pour les réglages de gain
passif
Dimensions
UA874 316 x 359 x 36 mms (H x L x P)
UA874X 224 x 234 x 36 mms (H x L x P)
Poids
UA874 317 g (11,2 oz)
UA874X 213 g (7,5 oz)
Plage de températures de fonctionnement
−18°C (0°F) à 63°C (145°F)
Plage de températures de stockage
−29°C (-20°F) à 74°C (165°F)
Pochette protectrice WA874ZP
Accessoires en option
15.35 in
14.33 in
390 mm
364 mm

9
Aktive Richtantenne
Allgemeine Beschreibung
Die Shure UA874 verwendet eine logarithmisch periodische Dipolgruppe
zur Erzielung eines verbesserten Empfangs, wenn sie auf den gewün-
schten Empfangsbereich gerichtet ist. Ein integrierter Verstärker und vier
Gain-Einstellungen gleichen unterschiedlich starke Signalverluste des
Koaxialkabels aus. Die UA874 kann auf einem Mikrofonstativ angebracht
werden, von der Decke herabhängen oder mit der integrierten Halterung
für den schwenkbaren Stativhalter an einer Wand befestigt werden.
Technische Eigenschaften
• Rauscharmer Signalverstärker kompensiert die Dämpfung im
Koaxialkabel
• Kompatibel mit Shure-Drahtlosempfängern und
Antennensplittersystemen, die 10–15 V-Versorgungsspannung
bereitstellen
• Der integrierte Gewindeadapter lässt sich einfach an Mikrofonstativen
anbringen.
• Eingangsempfindlichkeit (Gain)-Wahlschalter mit vier Stellungen
• Shure-Qualität, -Robustheit und -Zuverlässigkeit
Schnittstelle
① Verstärkungs-Schalter
Den Verstärkungs-Schalter mit vier Positionen einstellen, um den
berechneten Kabelverlust, basierend auf Länge und Typ des Kabels,
auszugleichen.
Vorsicht: Beim Ändern der Verstärkungseinstellung kann ein kleiner
HF-Abfall vorkommen.
② Verstärkungsmodus-LED
Zeigt die jeweilige Einstellung des Verstärkungs-Schalters an.
③ HF-Übersteuerungs-LED
Zeigt ein starkes HF-Signal an, das den Antennenverstärker über-
steuert, was in Verzerrung oder schlechter Leistung resultiert. Den
Abstand zwischen der Antenne und dem Sender vergrößern oder die
Antennenverstärkung niedriger einstellen.
HINWEIS: Die HF-Übersteuerungs-LED funktioniert nicht bei passiven
Verstärkungseinstellungen (–6 dB oder 0 dB).
④ BNC-Anschluss
Mit einem Empfänger oder einer Antennenweiche mit HF-Eingängen,
die eine Vorspannung von 10 bis 15 V Gleichspannung bereitstellen,
verbinden.
Montage
• Die Antenne mit Shure-Antennenkabeln (oder anderen verlustarmen
50-Ohm-Kabeln, wie z. B. RG-8U) an den Empfänger oder den Splitter
anschließen.
• Die Antenne kann nur mit Empfängern oder Antennensplittersystemen
verwendet werden, die 10–15 V-Versorgungsspannung bereitstellen.
• Die Gain-Einstellung für kurze Kabel verringern bzw. für lange Kabel
erhöhen. Es ist zu beachten, dass auch die Qualität des Kabels,
neben seiner Länge, Auswirkungen auf den Signalverlust hat. Ein
15-Meter-Kabel geringerer Güte kann mehr Verstärkung erfordern als
ein verlustarmes 30-Meter-Kabel. Angaben zu Kabelverlusten vom
Kabelhersteller in Erfahrung bringen.
• Die Antenne auf den vorgesehenen Empfangsbereich ausrichten.
• Diese Antenne nicht zum Senden verwenden (wie z. B. mit
PSM-Sendern).
Kabelpflege
Erhaltung der Leitungsqualität der Antennenkabel UA825, UA850 oder
UA8100:
• Scharfe Biegungen oder Knicke in den Kabeln vermeiden.
• Die Kabel nicht durch behelfsmäßige Schellen, wie Biegen eines
Nagels über das Kabel, verformen.
• Nicht für dauerhafte Montage im Freien verwenden.
• Keiner extremen Feuchtigkeit aussetzen.
Antennenkabel von Shure
Shure bietet die folgenden vorkonfektionierten Antennenkabel an:
Länge Typ Modell-Nr.
1,8 m RG58 UA806
3 m RG58 PA725
7,6 m RG8X UA825
15 m RG213 UA850
30 m RG213 UA8100

10
Antennenanordnung
Bei der Anbringung von Antennen die folgenden Richtlinien beachten:
• Antennen und Empfänger müssen dasselbe Frequenzband aufweisen.
• Antennen mindestens 1,2 m voneinander entfernt anbringen.
• Antennen so platzieren, dass die Sichtverbindung vom Sender durch
nichts verdeckt wird (einschließlich Publikum).
• Antennen von großen Metallgegenständen fernhalten.
Wichtig: Stets den Empfangsbereich ablaufen, um die Abdeckung zu
prüfen, bevor ein drahtloses System bei einer Rede oder Performance
verwendet wird. Mit der Antennenplatzierung experimentieren, um den
optimalen Aufstellungsort zu ermitteln. Gegebenenfalls „Problemstellen“
markieren und die Vortragenden oder Sänger bitten, diese Bereiche zu
meiden.
Einstellung der Verstärkung
Die Verstärkungseinstellung sollte ausschließlich zum Ausgleichen des
berechneten Kabel-Signalsverlusts verwendet werden. Eine zusätzliche
Signalverstärkung bedeutete keine bessere HF-Leistung. Vielmehr re-
duziert eine zu hohe Verstärkung den Empfangsbereich und die Anzahl
der verfügbaren Kanäle. Der Grund dafür ist, dass Shure-Empfänger
optimiert sind, um die beste Leistung zu ergeben, wenn die Summe von
Signalverstärkung und Kabelverlust gleich 0 dB ist. Eine zusätzliche
Verstärkung verstärkt einfach den gesamten HF-Bereich – einschließlich
von Interferenzen und umgebenden HF-Störungen. Dadurch wird das
Signal vom Sender nicht selektiv angehoben.
• Es sollte die niedrigste Verstärkungseinstellung verwendet werden,
die erforderlich ist, um einen guten Empfang des HF-Signals vom
Sender zu erhalten, wie an der HF-LED oder -Anzeige des Empfängers
angegeben.
• Die Verstärkungseinstellung nur erhöhen, um den berechneten
Kabelverlust auszugleichen.
• Die Verstärkungseinstellung von –6 dB kann für Anwendungen mit
kurzen Kabelführungen (25 Fuß oder weniger) und mit einem Abstand
zwischen Sender und Antenne von weniger als 100 Fuß zweckdienlich
sein.
• Die Verstärkung reduzieren, wenn die RF Overload-LED der Antenne
leuchtet – dann ist das Signal stark genug, so dass keine Verstärkung
erforderlich ist.
Empfohlene Gain-Einstellungen
Die folgende Tabelle als Richtlinie für die Gain-Einstellung nach Kabeltyp
verwenden, wenn die Entfernung zwischen Antenne und Sender mehr als
30 m beträgt.
HINWEIS: Für Anordnungen, bei denen die Antenne weniger als 23 m
vom Sender entfernt ist, die Gain-Einstellung um eine Stufe verringern.
Kabellänge Gain-Einstellung (nach Kabeltyp)
RG58* RG8X RG213/
RG8
Verlustarmes
RG8/RG213**
3 m 0 0 0 0
7,6 m +6* 0 0 0
15 m * +6 +6 0
30 m * +12 +6 +6
* Bei RG58-Kabeln treten hohe Signalverluste auf; sie werden daher
nicht für Kabellängen von mehr als 3 m empfohlen.
** Verlustarme RG8/RG213-Kabel, wie z. B. Times Microwave Systems
LMR400 und Belden 9913 oder 7810A
Weitere Informationen online
Für Hinweise zur Anordnung und weitere Informationen zu drahtlosem
Zubehör siehe http://www.shure.com/WirelessAccessoryWizard.

11
Zulassungen
Entspricht den Grundanforderungen der folgenden Richtlinien der
Europäischen Union:
• Richtlinie für Funk und Telekommunikationsendgeräte 99/5/EG
• WEEE-Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte
in der Fassung der Richtlinie 2008/34/EG
• ROHS-Richtlinie 2002/95/EG zur Beschränkung der Verwendung
bestimmter gefährlicher Stoffe in der Fassung der Richtlinie
2008/35/EG
Hinweis: Bitte befolgen Sie die regionalen Recyclingverfahren für
Akkus und Elektronikschrott.
Entspricht den Anforderungen der folgenden Normen: EN 60065, EN
301 489, Teile 1 und 9.
Die CE-Konformitätserklärung kann von Shure Incorporated
oder einem der europäischen Vertreter bezogen werden.
Kontaktinformationen sind im Internet unter www.shure.com zu finden.
Die CE-Übereinstimmungserklärung ist erhältlich bei: www.shure.
com/europe/compliance
Bevollmächtigter Vertreter in Europa:
Shure Europe GmbH
Zentrale für Europa, Nahost und Afrika
Abteilung: EMEA-Approval
Jakob-Dieffenbacher-Str. 12
75031 Eppingen, Deutschland
Telefon: [phone]
Telefax: [phone]
E-Mail: [email protected]
Technische Daten
Steckertyp
BNC, Buchse
Impedanz
50 Ω
Versorgungsspannungen
10 bis 15 V Ruhestrom von Koaxialkabelverbindung, 75 mA
HF-Frequenzbereich
UA874US 470–698 MHz
UA874E 470–790 MHz
UA874WB 470–900 MHz
UA874X 925–952 MHz
Empfangscharakteristik
3 dB Keulenbreite
70 Grad
Overload Intercept Point dritter Ordnung (OIP3)
>30 dBm
Antennenverstärkung
Axial
7,5dBi
Signal-Gain
±1 dB, schaltbar
+12 dB
+6 dB
0 dB
−6 dB
Schwellwert der HF-Übersteuerungs-LED
−5 dBm
Die HF-Übersteuerungs-LED funktioniert bei passiven Gain-
Einstellungen nicht
Gesamtabmessungen
UA874 316 x 359 x 36 mm (H x B x T)
UA874X 224 x 234 x 36 mm (H x B x T)
Gewicht
UA874 317 g (11,2 oz.)
UA874X 213 g (7,5 oz.)
Betriebstemperaturbereich
−18°C (0°F) bis 63°C (145°F)
Lagerungstemperaturbereich
−29°C (-20°F) bis 74°C (165°F)
Optionales Zubehör
Schützende Täschchen WA874ZP
15.35 in
14.33 in
390 mm
364 mm

12
Antena direccional activa
Descripción general
El UA874 de Shure usa un arreglo dipolo de período logarítmico para
ofrecer recepción mejorada cuando se dirige hacia el área de cobertura
deseada. Un amplificador incorporado con cuatro niveles de ganancia
compensa las variaciones en los grados de pérdida de señales en cables
coaxiales. El UA874 puede montarse en un pedestal para micrófonos,
suspenderse del techo o montarse en una pared usando la escuadra
adaptadora giratoria integrada.
Características
• El amplificador de señal de bajo nivel de ruido compensa la pérdida de
inserción en el cable coaxial
• Compatible con receptores inalámbricos Shure y sistemas de
distribución de antenas que suministran una polarización de 10–15
VCC.
• El adaptador roscado integrado se monta con facilidad en los
pedestales de micrófono
• Conmutador selector de ganancia de cuatro posiciones
• La calidad, durabilidad y confiabilidad de Shure
Interfaz
① Conmutador de ganancia
Ajuste el conmutador de ganancia de cuatro posiciones para com-
pensar la pérdida calculada del cable, según la longitud y el tipo del
cable.
Precaución: Puede haber una pequeña pérdida de RF al cambiar el
ajuste de ganancia.
② LED de modo de ganancia
Indica el ajuste actual del conmutador de ganancia.
③ LED de sobrecarga de RF
Indica que una señal fuerte de RF está sobrecargando el amplificador
de antena, produciendo distorsión o rendimiento deficiente. Aumente
la distancia entre la antena y el transmisor, o reduzca el valor de ga-
nancia de la antena.
NOTA: El LED de sobrecarga de RF no funciona para valores de ga-
nancia pasiva (−6 dB o 0 dB).
④ Conector BNC
Conecte a un receptor o combinador de antenas con entradas de RF
que suministren una polarización de 10–15 VCC.
Instalación
• Conecte la antena al receptor o sistema de distribución usando cables
de antena Shure (o cualquier cable coaxial de 50 ohmios y pérdidas
bajas, tal como el RG-8U).
• La antena sólo funciona con receptores o sistemas de distribución que
suministran polarización de 10–15 VCC.
• Reduzca el valor de ganancia con tramos cortos de cable, o auméntelo
para tramos largos. Tenga en cuenta que la calidad del cable, no sólo
el largo, contribuye a la pérdida de señal. Un cable de 50 pies de
menor grado puede requerir más ganancia que 100 pies de un cable
de poca pérdida. Comuníquese con el fabricante de los cables para las
especificaciones de pérdidas.
• Dirija la antena hacia el área de cobertura proyectada.
• No utilice esta antena para transmitir (tal como se hace con los
transmisores PSM)
Mantenimiento de cable
Para mantener el rendimiento óptimo en los cables de antena UA825,
UA850 ó UA8100:
• Evite doblar o torcer los cables.
• No deforme los cables al usar sujetadores improvisados, tales como un
clavo doblado, para sujetarlos.
• No los utilice en instalaciones permanentes a la intemperie.
• No los exponga a humedad extrema.
Cables de antena de Shure
Shure ofrece los cables de antena con terminadores instalados
siguientes:
Largo Tipo N° de modelo
6 pies RG58 UA806
10 pies RG58 PA725
25 pies RG8X UA825
50 pies RG213 UA850
100 pies RG213 UA8100

13
Colocación de antenas
Use las siguientes pautas al montar las antenas:
• Las antenas y receptores deberán corresponder a una misma banda.
• Instale las antenas separadas por lo menos 120 cm (4 pies) entre sí.
• Posicione las antenas de manera que no haya nada que obstruya la
línea visual hacia el transmisor (incluyendo el público).
• Mantenga las antenas alejadas de los objetos metálicos grandes.
Importante: Siempre efectúe una prueba completa del sistema inalámbri-
co para comprobar la cobertura en la zona de la conferencia o ejecución.
Ensaye colocando la antena en diferentes posiciones hasta encontrar la
ubicación óptima. De ser necesario, marque los "puntos problemáticos" y
pida a los presentadores o artistas que eviten dichas áreas.
Ajuste de la ganancia
El ajuste de ganancia sólo se debe usar para compensar por la pérdida
calculada de señal del cable. Una ganancia de señal adicional no se
traduce en mejor rendimiento de RF. La excesiva ganancia reduce el
intervalo de recepción y el número de canales disponibles. Esto se debe
a que los receptores Shure son optimizados para producir el mejor ren-
dimiento cuando la suma de la ganancia de señal y la pérdida del cable
es igual a 0 dB. La ganancia adicional simplemente amplifica todo en el
intervalo de RF, incluyendo la interferencia y el ruido de RF ambiental.
No puede aumentar selectivamente la señal del transmisor.
• Use el valor de ganancia más bajo que sea necesario para lograr una
buena recepción de señal de RF del transmisor, como se indica en el
LED o medidor de RF del receptor.
• Sólo se debe aumentar el valor de ganancia para compensar la
pérdida calculada del cable.
• El ajuste de ganancia de −6 dB puede ser útil en aplicaciones con
tramos cortos de cable (25 pies o menos) y donde la distancia entre el
transmisor y la antena sea menor de 100 pies.
• Reduzca la ganancia si se enciende el LED de RF Overload de la
antena —la señal es suficientemente fuerte, por lo que no se necesita
ganancia.
Valor recomendado de ganancia
Utilice la tabla siguiente como guía para ajustar la ganancia según el tipo
de cable en situaciones en las cuales la distancia de la antena al trans-
misor mide más de 30 m (100 pies).
NOTA: En las instalaciones en las cuales la antena se encuentra a
menos de 23 m (75 pies) del transmisor, reduzca la ganancia al valor
inferior siguiente.
Largo de cable Ganancia (según tipo de cable)
RG58* RG8X RG213/
RG8
RG8/
RG213 de
pérdidas
bajas**
3 m (10 pies) 0 0 0 0
8 m (25 pies) +6* 0 0 0
15 m (50 pies * +6 +6 0
30 m (100 pies) * +12 +6 +6
* El cable RG58 tiene pérdidas elevadas de señales y no se reco-
mienda su uso en tramos de más de 3 m (10 pies).
** Los cables RG8/RG213 de pérdidas bajas incluyen modelos tales
como el LMR400 de Times Microwave Systems y el 9913 ó 7810A
de Belden
Obtenga más información en línea
Para sugerencias de configuración y más información sobre accesorios
inalámbricos, visite http://www.shure.com/WirelessAccessoryWizard

14
Certificaciones
Cumple los requisitos de las siguientes directrices europeas:
• Directriz R&TTE 99/5/EC
• Directriz WEEE 2002/96/EC, según enmienda 2008/34/EC
• Directriz RoHS 2002/95/EC, según enmienda 2008/35/EC
Nota: Se recomienda respetar las directrices de reciclado de la región
relativas a desechos electrónicos y de baterías
Cumple los requisitos de las siguientes normas: EN60065, EN 301 489
Partes 1 y 9.
La declaración de homologación de CE puede obtenerse de Shure
Incorporated o de cualquiera de sus representantes europeos. Para infor-
mación de contacto, por favor visite www.shure.com
La declaración de homologación de CE se puede obtener en: www.shure.
com/europe/compliance
Representante europeo autorizado:
Shure Europe GmbH
Casa matriz en Europa, Medio Oriente y Africa
Departamento: Aprobación para región de EMEA
Jakob-Dieffenbacher-Str. 12
75031 Eppingen, Alemania
Teléfono: 49-7262-92 49 0
Fax: [phone]
Correo electrónico: [email protected]
Especificaciones
Tipo de conector
BNC, Hembra
Impedancia
50 Ω
Requisitos de alimentación
Polarización de 10 a 15 VCC de conexión coaxial, 75 mA
Rango de radiofrecuencias
UA874US 470–698 MHz
UA874E 470–790 MHz
UA874WB 470–900 MHz
UA874X 925–952 MHz
Patrón de recepción
Ancho de franja de 3 dB
70 grados
Punto de intercepción en sobrecarga de tercer orden (OIP3)
>30 dBm
Ganancia de antena
En eje
7,5dBi
Ganancia de señal
±1 dB, Seleccionable
+12 dB
+6 dB
0 dB
−6 dB
Umbral de LED de sobrecarga de RF
−5 dBm
El LED de sobrecarga de RF no funciona con los valores de ganancia
pasiva
Dimensiones
UA874 316 x 359 x 36 mm (Al x an x pr)
UA874X 224 x 234 x 36 mm (Al x an x pr)
Peso
UA874 317 g (11,2 oz)
UA874X 213 g (7,5 oz)
Gama de temperatura de funcionamiento
−18°C (0°F) a 63°C (145°F)
Intervalo de temperaturas de almacenamiento
−29°C (-20°F) a 74°C (165°F)
Accesorios opcionales
Bolsa de protección con cremallera WA874ZP
15.35 in
14.33 in
390 mm
364 mm

15
Antenna direttiva attiva
Descrizione generale
L'UA874 Shure è un’antenna logaritmica ad array di dipoli che offre una
ricezione ottimale quando è puntata verso l'area di copertura desiderata.
Un amplificatore integrato e quattro impostazioni di guadagno compen-
sano vari gradi di perdita di segnale del cavo coassiale. L'antenna UA874
può essere montata su un'asta microfonica, può essere appesa al soffitto,
oppure montata su una parete utilizzando il supporto ruotabile integrato.
Caratteristiche
• L'amplificatore di segnale a basso rumore compensa la perdita nel
cavo coassiale
• Compatibile con i ricevitori wireless ed i sistemi di distribuzione di
antenna Shure che forniscono una tensione di bias di 10-15 V c.c.
• Il supporto filettato integrato si installa facilmente sulle aste per
microfoni
• Interruttore selettore di guadagno a quattro posizioni
• Qualità, robustezza e affidabilità dei componenti Shure
Interfaccia
① Interruttore del guadagno
Regolate l'interruttore del guadagno a quattro posizioni per compen-
sare la perdita del cavo calcolata, in base alla lunghezza ed al tipo di
cavo.
Attenzione: durante la modifica dell'impostazione del guadagno
potrebbe verificarsi una lieve perdita del segnale RF.
② LED di modalità del guadagno
Indica l'impostazione attuale dell'interruttore del guadagno.
③ LED RF Overload
Indica un segnale RF intenso che sovraccarica l'amplificatore
d'antenna generando distorsioni o prestazioni non soddisfacenti.
Aumentate la distanza tra l'antenna ed il trasmettitore o riducete
l'impostazione del guadagno dell'antenna.
NOTA: il LED RF Overload non funziona per le impostazioni passive
del guadagno (−6 dB o 0 dB).
④ Connettore BNC
Collegate ad un ricevitore o un combinatore di antenne con ingressi
RF che forniscono una tensione di polarizzazione di 10-15 V c.c.
Installazione
• Collegate l'antenna al ricevitore o al sistema di distribuzione utilizzando
i cavi per antenna Shure (o qualsiasi cavo coassiale coassiale da 50
ohm a bassa perdita, come l'RG-8U).
• L'antenna funziona soltanto con ricevitori e sistemi di distribuzione che
forniscono una tensione bias di 10-15 V c.c.
• Per tratti di cavo corti, riducete l'impostazione del guadagno;
aumentatela per i tratti più lunghi. Notate che alla perdita di segnale
contribuisce non soltanto la lunghezza, ma anche la qualità del cavo.
Un cavo da 15 m di tipo più leggero potrebbe richiedere un guadagno
maggiore rispetto ad un cavo con bassa perdita da 30 m. Per le
specifiche della perdita dei cavi, rivolgetevi al produttore del cavo.
• Puntate l'antenna verso l'area di copertura designata.
• Non utilizzate questa antenna per la trasmissione (ad esempio, con
trasmettitori PSM)
Manutenzione del cavo
Per ottenere sempre le massime prestazioni con i cavi per antenna
UA825, UA850 o UA8100:
• Evitate di curvare i cavi con un raggio troppo stretto o di attorcigliarli.
• Non deformate i cavi con morsetti improvvisati, per esempio piantando
un chiodo e curvandolo sopra al cavo.
• Non usate i componenti in impianti permanenti all'aperto.
• Non esponeteli a livelli elevati di umidità.
Cavi da antenna forniti da Shure
Shure offre i seguenti cavi di antenna pre-terminati.
Lunghezza Tipo N. modello
2 m RG58 UA806
3 m RG58 PA725
8 m RG8X UA825
15 m RG213 UA850
30 m RG213 UA8100

16
Posizionamento delle antenne
Per montare le antenne, fate riferimento alle seguenti indicazioni di
massima.
• Le antenne ed i ricevitori devono funzionare nella stessa banda.
• Montate le antenne a una distanza di almeno 122 cm.
• Posizionate le antenne in modo tale che non vi siano ostacoli che
ostruiscano la linea di vista con il trasmettitore (incluso il pubblico).
• Tenete lontano le antenne dagli oggetti metallici di grandi dimensioni.
Importante: prima di usare un sistema wireless in una conferenza o
in una performance, eseguite sempre una prova "muovendovi in giro"
su tutta l’area di utilizzo per verificarne la copertura. Effettuate le prove
variando la posizione dell'antenna per trovare l'ubicazione ottimale. Se
necessario, segnate i "punti critici" e chiedete ai presentatori o agli artisti
di evitare tali aree.
Impostazione del guadagno
L'impostazione del guadagno deve essere utilizzata solo per compensare
la perdita di segnale calcolata del cavo. Un guadagno del segnale aggiun-
tivo non significa prestazioni RF migliori. In realtà, un guadagno eccessivo
riduce la gamma di ricezione ed il numero di canali disponibili. Questo
perché i ricevitori Shure sono ottimizzati per offrire le massime prestazioni
quando la somma tra guadagno del segnale e perdita del cavo è pari a 0
dB. Un guadagno aggiuntivo amplifica tutti i segnali presenti nella gamma
RF, inclusi rumore ambientale RF ed interferenze. Non è in grado di au-
mentare in modo selettivo il segnale dal trasmettitore.
• Utilizzate l'impostazione del guadagno minima necessaria per ottenere
una ricezione soddisfacente del segnale RF del trasmettitore, secondo
quanto segnalato dal LED o dall'indicatore RF del ricevitore.
• Aumentate l'impostazione del guadagno solo per compensare la perdita
calcolata del cavo.
• L'impostazione del guadagno di −6 può essere utile per le applicazioni
con tratti di cavo corti (fino a circa 8 metri) e quando la distanza tra il
trasmettitore e l'antenna è inferiore a 30 m.
• Riducete il guadagno se il LED RF Overload dell'antenna si illumina:
il segnale è sufficientemente intenso, per cui non è necessario il
guadagno.
Impostazioni di guadagno consigliate
Utilizzate la seguente tabella come riferimento per impostare il guadagno,
in base al tipo di cavo quando la distanza tra l'antenna e il trasmettitore è
superiore a 30 m.
NOTA: per le installazioni nelle quali l'antenna si trova a meno di 23 m dal
trasmettitore, riducete di un livello l'impostazione del guadagno.
Lunghezza cavo Impostazione guadagno (in base al tipo di
cavo)
RG58* RG8X RG213/
RG8
RG8/
RG213**
a bassa
attenu-
azione
3 m 0 0 0 0
8 m +6* 0 0 0
15 m * +6 +6 0
30 m * +12 +6 +6
* Il cavo RG58 presenta un'elevata perdita di segnale e non è consi-
gliato per tratti di cavo superiori a 3 m.
** I cavi RG8/RG213 a bassa attenuazione includono i modelli Times
Microwave Systems LMR400 e Belden 9913 o 7810A
Altre informazioni sono disponibili
online
Per avere suggerimenti sulla messa a punto e maggiori informazi-
oni sugli accessori wireless, visitate il sito http://www.shure.com/
WirelessAccessoryWizard

17
Omologazioni
Conformità ai requisiti essenziali specificati nelle seguenti Direttive
dell'Unione Europea:
• Direttiva 99/5/CE R&TTE (Radio Equipment & Telecommunications
Terminal Equipment, direttiva europea riguardante le apparecchiature
radio e le apparecchiature terminali di telecomunicazione)
• direttiva WEEE 2002/96/CE, come modificata dalla 2008/34/CE
• direttiva RoHS 2002/95/CE, come modificata dalla 2008/35/CE
Nota: per lo smaltimento di pile e apparecchiature elettroniche, seguite
il programma di riciclo dell'area di appartenenza
Conformità ai requisiti delle seguenti norme: EN60065, EN 301 489 Parti
1 e 9.
La Dichiarazione di conformità CE può essere ottenuta da Shure
Incorporated o da uno qualsiasi dei suoi rappresentanti europei. Per in-
formazioni sui contatti, visitate il sito www.shure.com
La Dichiarazione di conformità CE può essere ottenuta da: www.shure.
com/europe/compliance
Rappresentante europeo autorizzato:
Shure Europe GmbH
Sede per Europa, Medio Oriente e Africa
Department: EMEA Approval
Jakob-Dieffenbacher-Str. 12
75031 Eppingen, Germania
Telefono: 49-7262-92 49 0
Fax: [phone]
E-mail: [email protected]
Dati tecnici
Tipo di connettore
BNC, Femmina
Impedenza
50 Ω
Alimentazione
Polarizzazione a 10 e 15 V c.c. da connessione coassiale, 75 mA
Banda di frequenza RF
UA874US 470–698 MHz
UA874E 470–790 MHz
UA874WB 470–900 MHz
UA874X 925–952 MHz
Diagramma di ricezione
Larghezza fascio 3 dB
70 gradi
Punto di intercettazione del sovraccarico del terzo ordine (OIP3)
>30 dBm
Guadagno di antenna
Lungo l’asse
7,5dBi
Guadagno del segnale
±1 dB, Commutabile
+12 dB
+6 dB
0 dB
−6 dB
Soglia LED RF Overload
−5 dBm
il LED RF Overload non funziona per le impostazioni passive del
guadagno
Dimensioni
UA874 316 x 359 x 36 mm (A x L x P)
UA874X 224 x 234 x 36 mm (A x L x P)
Peso
UA874 317 g (11,2 once)
UA874X 213 g (7,5 once)
Intervallo della temperatura di funzionamento
−18°C (0°F) - 63°C (145°F)
Gamma di temperature a magazzino
−29°C (-20°F) - 74°C (165°F)
Accessori opzionali
Custodia protettiva con cerniera WA874ZP
15.35 in
14.33 in
390 mm
364 mm

18
Antena Direcional Ativa
Descrição Geral
A Shure UA874 utiliza um arranjo bipolo log-periódico para oferecer re-
cepção otimizada quando direcionada para a área de cobertura desejada.
Um amplificador integrado e quatro ajustes de ganho compensam os
graus de variação de perda de sinal do cabo coaxial. A UA874 pode ser
montada em um pedestal de microfone, suspensa do teto ou montada em
uma parede usando o suporte adaptador giratório.
Recursos
• O amplificador de sinal de baixo ruído compensa a perda por inserção
em cabo coaxial
• Compatível com receptores Shure sem fio e sistemas de distribuição
da antena que fornecem polarização de 10 a 15 VDC
• Adaptador roscado integrado montável com facilidade em pedestais de
microfones
• Chave seletora de ganho de quatro posições
• Qualidade, robustez e confiabilidade Shure
Interface
① Chave de Ganho
Ajuste a chave de ganho de quatro posições para compensar a perda
calculada do cabo, baseada no comprimento e tipo do cabo.
Cuidado: Pode ocorrer uma pequena falha de RF ao alterar a con-
figuração de ganho.
② LED do Modo de Ganho
Indica a configuração atual da chave de ganho.
③ LED de Sobrecarga de RF
Indica um forte sinal de RF que está sobrecarregando de antena, o
que resulta em distorção ou desempenho fraco. Aumente a distância
entre a antena e o transmissor ou abaixe a configuração de ganho da
antena.
OBSERVAÇÃO: O LED de Sobrecarga de RF não opera para con-
figurações de ganho passivo (−6 dB ou 0 dB).
④ Conector BNC
Conecta-se a um receptor ou combinador de antena com entradas de
RF que fornecem polarização de 10 a 15 VDC.
Instalação
• Conecte a antena ao receptor ou sistema de distribuição usando cabos
de antena Shure (ou qualquer cabo coaxial de baixa perda de 50
ohms, como o RG-8U).
• A antena opera somente com receptores ou sistemas de distribuição
que fornecem polarização de 10 a 15 VDC.
• Reduza o ajuste de ganho para extensões de cabos curtas ou aumente
o ganho para extensões maiores. Observe que a qualidade do cabo,
não somente o comprimento, contribui para perda de sinal. Um cabo
de 50 pés de grau mais leve pode requerer mais ganho que um cabo
de baixa perda de 100 pés. Entre em contato com o fabricante do cabo
para obter especificações de perda do cabo.
• Direcione a antena para a área de cobertura pretendida.
• Não use esta antena para transmissão (como com transmissores
PSM).
Manutenção do Cabo
Para manter desempenho superior dos cabos de antena UA825, UA850
ou UA8100:
• Evite curvas ou dobramentos acentuados nos cabos.
• Não deforme os cabos com grampos provisórios, como entortar um
prego sobre o cabo.
• Não use em instalações externas permanentes.
• Não exponha a umidade extrema.
Cabos de Antena da Shure
A Shure oferece os seguintes cabos de antena pré-terminados:
Comprimento Tipo Modelo Nº
6 pés RG58 UA806
10 pés RG58 PA725
25 pés RG8X UA825
50 pés RG213 UA850
100 pés RG213 UA8100

19
Posicionamento da Antena
Use as seguintes normas de procedimento ao montar antenas:
• As antenas e os receptores devem ser da mesma banda.
• Monte antenas a pelo menos quatro pés de distância.
• Posicione as antenas de modo que a linha de visão até o transmissor
não fique obstruída (incluindo a plateia).
• Mantenha antenas afastadas de objetos de metal grandes.
Importante: Sempre execute um teste de "observação geral" para veri-
ficar a cobertura antes de usar um sistema sem fio durante uma fala
ou apresentação. Experimente com o posicionamento da antena para
encontrar o local ideal. Se necessário, marque os "pontos cegos" e peça
que os apresentadores ou artistas evitem tais áreas.
Configuração de Ganho
A configuração de ganho deve ser usada somente para compensar a
perda de sinal calculada do cabo. Ganho de sinal adicional não significa
melhor desempenho de RF. Muito ganho na verdade reduz a faixa de
recepção e o número de canais disponíveis. Isso porque os receptores
Shure são otimizados para oferecer o melhor desempenho quando a
soma do ganho de sinal e da perda do cabo é igual a 0 dB. O ganho adi-
cional somente amplifica tudo na faixa de RF—inclusive a interferência e
o ruído ambiente de RF. Ele não pode aumentar seletivamente o sinal do
transmissor.
• Use a menor configuração de ganho necessária para obter boa
recepção do sinal de RF do transmissor, como indicado no LED ou
medidor de RF do receptor.
• Aumente a configuração de ganho somente para compensar a perda
calculada do cabo.
• A configuração de ganho de −6 dB pode ser útil para aplicações com
extensões curtas de cabos (25 pés ou menos) e onde a distância entre
a antena e o transmissor for inferior a 100 pés.
• Reduza o ganho para uma configuração passiva se o LED RF Overload
da antena acender—o sinal é suficientemente forte, portanto o ganho
não é necessário.
Ajustes de Ganho Recomendados
Use a tabela a seguir como diretriz para ajuste de ganho baseado no tipo
de cabo onde a distância da antena ao transmissor for superior a 100 pés.
OBSERVAÇÃO: Para instalações onde a antena estiver a menos de 75
pés do transmissor, abaixe o ajuste de ganho uma graduação.
Comprimento
do Cabo
Ajuste de ganho (baseado no tipo de cabo)
RG58* RG8X RG213/
RG8
Baixa
perda
RG8/
RG213**
3 m (10 pes) 0 0 0 0
8 m (25 pes) +6* 0 0 0
15 m (50 pes) * +6 +6 0
30 m (100 pes) * +12 +6 +6
* O cabo RG58 tem alta perda de sinal e não é recomendado para
extensões de cabo superiores a 10 pés
** Cabos de baixa perda RG8/RG213 incluem Times Microwave
Systems LMR400 e Belden 9913 ou 7810A
Encontre Mais Informações On-line
Para obter dicas de configuração sobre acessórios sem fio, visite
http://www.shure.com/WirelessAccessoryWizard

20
Certificações
Atende aos requisitos essenciais das seguintes Diretivas Europeias:
• Diretiva R&TTE 99/5/EC
• Diretiva WEEE 2002/96/EC como emendada pela 2008/34/EC.
• Diretiva RoHS 2002/95/EC como emendada pela 2008/35/EC.
Observação: Siga o esquema de reciclagem regional para resíduos
eletrônicos.
Atende aos requisitos das seguintes normas: EN60065, Partes 1 e 9 da
Norma EN 301 489.
A Declaração de Conformidade da CE pode ser obtida da Shure
Incorporated ou de qualquer um dos seus representantes europeus. Para
informações de contato, visite www.shure.com
A Declaração de Conformidade da CE pode ser obtida em: www.shure.
com/europe/compliance
Representante Autorizado Europeu:
Shure Europe GmbH
Headquarters Europe, Middle East & Africa
Department: EMEA Approval
Jakob-Dieffenbacher-Str. 12
75031 Impingem, Alemanha
Telefone: 49-7262-92 49 0
Fax: [phone]
E-mail: [email protected]
Especificações
Tipo de Conector
BNC, Fêmea
Impedância
50 Ω
Requisitos de Alimentação Elétrica
Polarização de 10 a 15 VDC da conexão coaxial, 75 mA
Faixa de frequência de RF
UA874US 470–698 MHz
UA874E 470–790 MHz
UA874WB 470–900 MHz
UA874X 925–952 MHz
Padrão de Recepção
Largura de Feixe 3 dB
70 graus
Ponto de Intercepção de Sobrecarga de Terceira Ordem (OIP3)
>30 dBm
Ganho da antena
Alinhado
7,5dBi
Ganho de Sinal
±1 dB, Comutável
+12 dB
+6 dB
0 dB
−6 dB
Limite do LED de Sobrecarga de RF
−5 dBm
O LED de Sobrecarga de RF não opera para ajustes de ganho passivo
Dimensões
UA874 316 x 359 x 36 mm (A x L x P)
UA874X 224 x 234 x 36 mm (A x L x P)
Peso
UA874 317 g (11,2 oz.)
UA874X 213 g (7,5 oz.)
Faixa de Temperatura de Operação
−18°C (0°F) a 63°C (145°F)
Faixa de Temperatura de Armazenamento
−29°C (-20°F) a 74°C (165°F)
Acessórios Opcionais
Bolsa protetora com zíper WA874ZP
15.35 in
14.33 in
390 mm
364 mm
