Shure PG Wireless User manual

©2011 Shure Incorporated
27A15712 (Rev. 1)
PG Wireless
PG ワイヤレス
PG 무선
PG 无线系统
Nirkabel PG
Printed in U.S.A.

V9
9V battery

audio ready channel
DiversityAntenna System
PG4
Busy Indicator?
set transmitter to same channel as receiver
channelready
audio
Internal Antenna Diversity
channel
mute

4
PG Wireless
Performance Gear
Congratulations on purchasing your Shure Performance Gear Wireless system. Shure
professional audio products deliver legendary sound quality, stage-proven durability and
hassle-free setup for worry-free performance. Performance Gear Wireless systems are
available in a variety of configurations for handheld, guitar, headset, and presentation
applications.
audio ready channel
Diversity Antenna System
PG4
audio ready channel audio ready channel
System Components
PS21 Power Supply
PG88 Dual Wireless Receiver
PG4 Wireless Receiver
PG1 Bodypack
Transmitter
PG2 Handheld
Transmitter
PG185 Lavalier Mic
PG30
Headworn
Mic

5
Startup
Follow these simple steps to check for interference and to set your receiver and trans-
mitter to the same channel.
mute
channel
ready
audio
Internal Diver
audio ready channel
DiversityAntenna System
PG4
channel
select
3 s
9V
channel
mute
channelready
audio
Internal Antenna Diversity
channel
mute
channelready

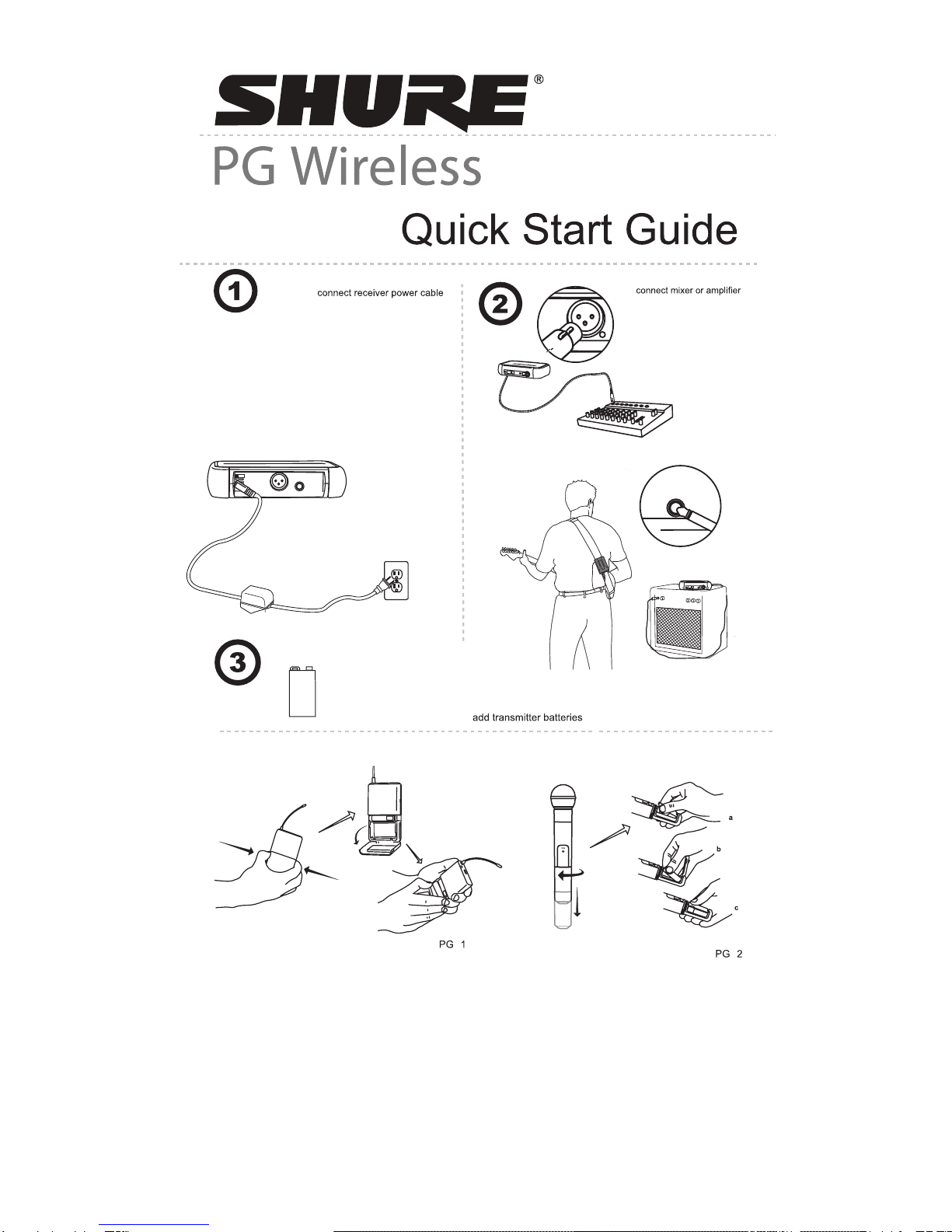

2. Plug in the power supply.
The channel display should illuminate.
There is no power switch.
3. Press and hold down the channel button
until the display begins flashing.
If you see the Busy Indicator (a flashing
dash) change the channel.
4. Wait for the channel display to stop
flashing.
5. If you haven’t installed the battery, do it now
and leave the cover off.
6. Turn ON the handheld or bodypack transmitter
by pressing the power button.
The channel display should illuminate.
It turns off after ten seconds to conserve
battery.
7. Check to see that the transmitter and the receiver dis-
play the same channel.
The ready LED on the receiver should be illuminated.
8. Replace battery cover.
1. Turn OFF the microphone or bodypack.
If left on, it will create a false busy indicator.

6

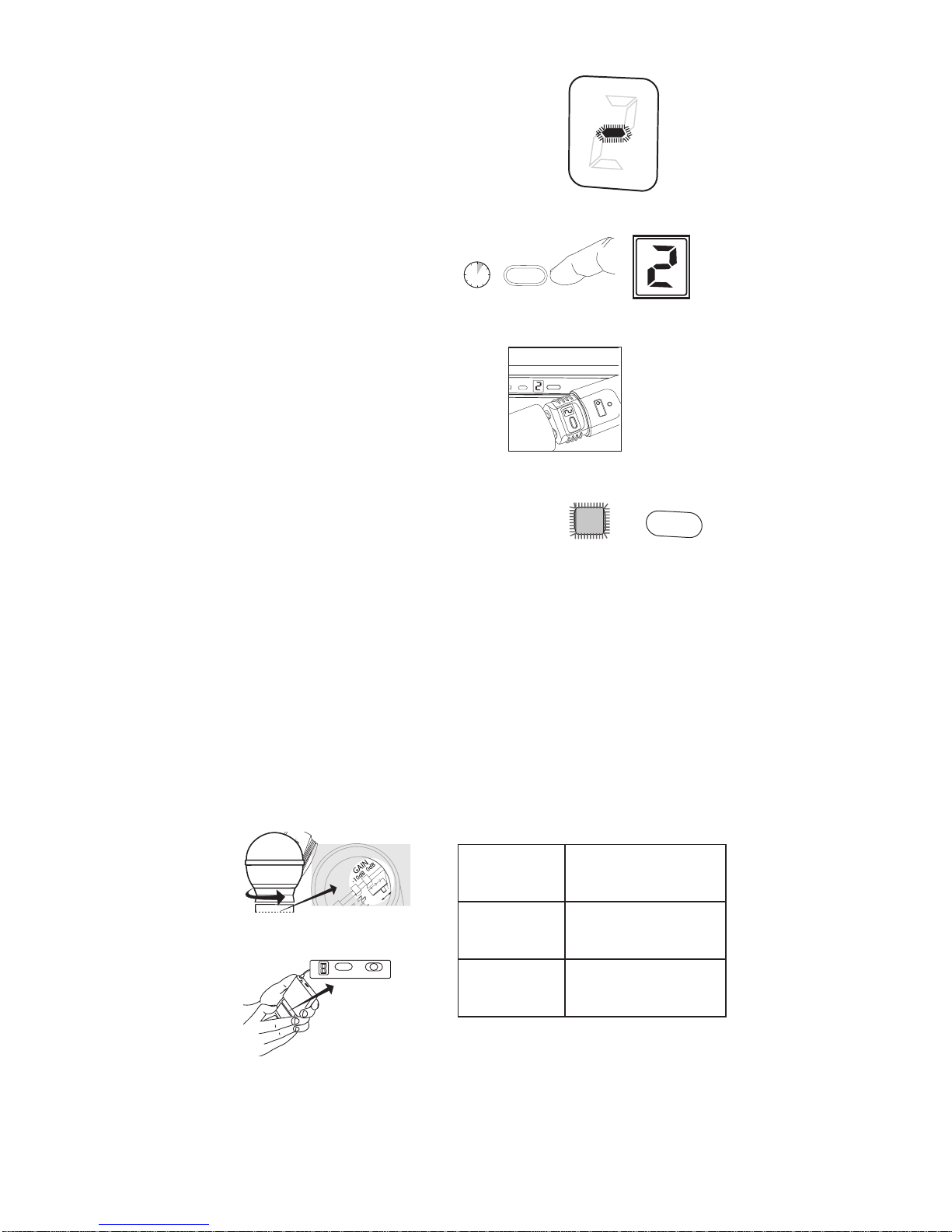

Busy Indicator
When selecting channels, a flashing dash indi-
cates interference from television broadcasts,
electronic devices or other wireless systems.
If this occurs, change the channel.
Changing Channels
Press and hold the channel button
until the display starts flashing.
While the display is flashing, press
the channel button.
The channel is active once the display
stops flashing. Receiver and transmitter
channels should match.
Testing Audio
Talk or sing into the microphone or play instrument.
The audio LED on the receiver should flicker green or
amber, if red, adjust the Gain Switch.
Locking and Unlocking Transmitter Controls
Lock system controls to prevent accidental muting.
To lock controls: Turn transmitter off. Remove battery cover. Press and hold Channel
button. Press and release Power/Mute button. Power/Mute LED will flash red and
green.
To unlock controls: Press and hold Power/Mute button down until Power/Mute LED
flashes red and green.
Accessing Gain Switch
Adjust gain setting as needed:
0dB For instrument or quiet
to normal vocal perfor-
mance (default)
–10dB If audio is distorted due
to high vocal or instru-
ment levels
mic For headworn or lavalier
microphones (PG1 only)
channel
ready
audio
Internal Diver
channel
select
3 s
channelready
audio
Internal Antenna Diversity
channel
mute
channel -10dB 0 mic

7

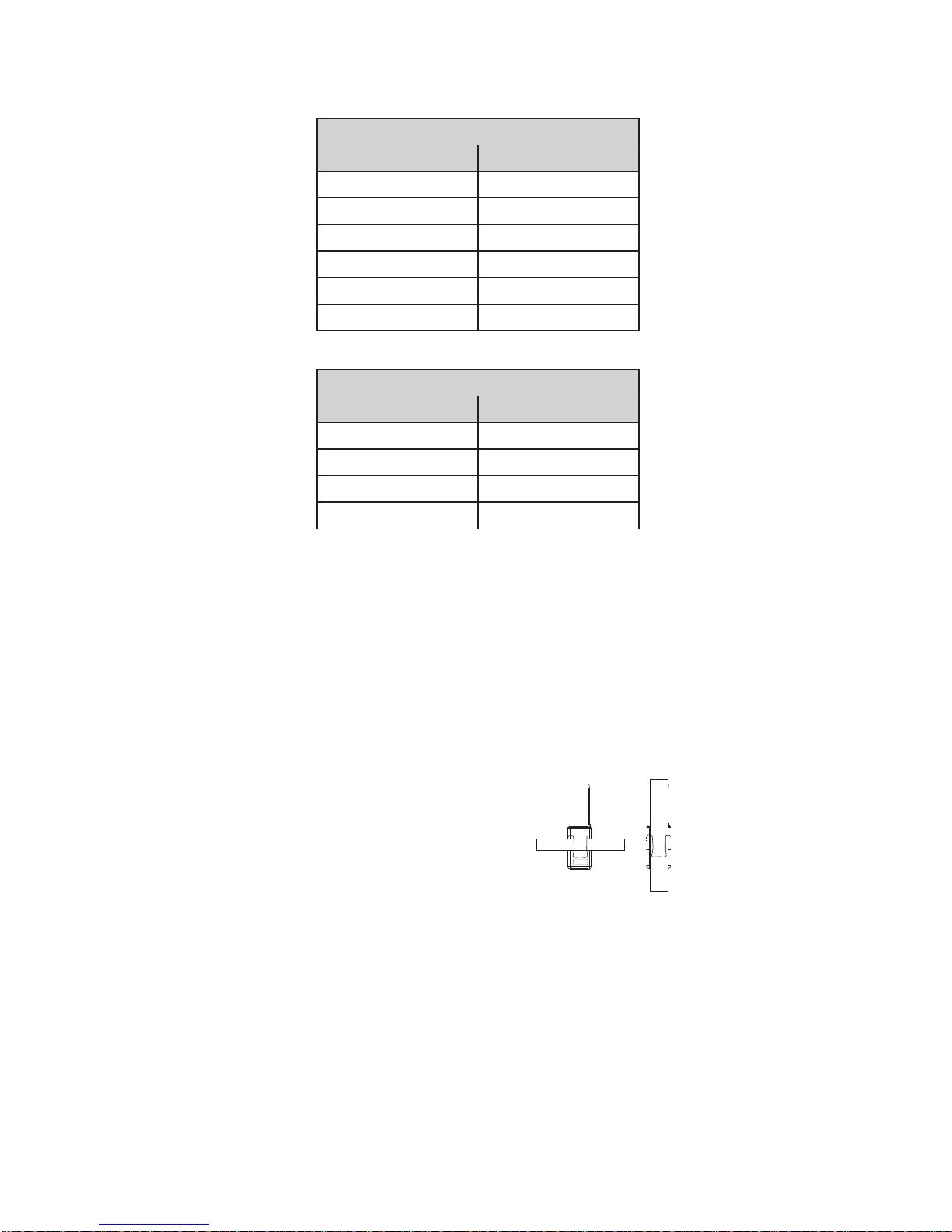

LED Status
TRANSMITTER
LED COLOR STATUS
Green Ready
Amber Mute on
Red Battery low
Flashing Red on startup Battery is dead
Flashing Green and Red Controls locked
Flashing Amber and Red Mute on, battery low
RECEIVER
AUDIO LED COLOR INDICATES
Green Normal signal strength
Amber Strong signal
Red Peak signal
Green System is ready
Changing Battery
Expected life for a 9 volt alkaline battery is up to 8 hours. Total battery life will vary de-
pending upon battery type and manufacturer.
Red LED signifies “low battery” with typically less than 60 minutes of remaining battery
life.
Note: Remaining battery life will vary depending upon battery type and manufacturer.
Wearing the Bodypack Transmitter
Clip the transmitter to belt or guitar strap as shown.
Make sure the antenna is unobstructed.
Multiple System Setup
To set up multiple systems, repeat the previous steps for each transmitter and receiver
pair. Once transmitters have been set, leave them on. Be sure to set each transmitter
and receiver pair to a different channel. For information about frequencies and compat-
ibility, refer to channel guide.

8
Troubleshooting
Issue LED Status Solution
No sound or faint sound Transmitter Power/
Mute LED on, receiver
LEDs on
• Perform transmitter
setup.
• Verify all sound
system connections.
• Adjust transmitter
gain.
Receiver Channel
Display off
• Make sure AC
adapter is securely
plugged into electrical
outlet and into
POWER connector
on rear panel of
receiver.
• Make sure AC
electrical outlet works
and is supplying
proper voltage.
Transmitter LED glowing
or flashing red
• Replace transmitter
battery.
Transmitter LED off • Turn transmitter on.
• Make sure the +/-
indicators on battery
match transmitter
terminals.
• Insert fresh battery.
Distortion or unwanted noise bursts • Remove nearby
sources of RF
interference (CD
players, computers,
cell phones, digital
effects, in-ear monitor
systems, etc.)
• Select a new channel
for both receiver and
transmitter.
• Reduce transmitter
gain.
• Replace transmitter
battery.
• If using multiple
systems, change the
channel of one of the
active systems.
Sound level different from cabled guitar or micro-
phone, or when using different guitars
• Adjust transmitter
gain as necessary.
Cannot turn transmit-
ter on
Transmitter LED flash-
ing red
• Replace transmitter
battery.

9
System Components
All Systems
PG4 or PG88 Receiver Internal Diversity Antenna System
One 9 volt battery AC Power supply User guide
Vocalist System
Microphone Head PG2 handheld
transmitter
Microphone clip
Instrument System
PG1 bodypack
transmitter
4-pin mini connector
(TA4F) to 1/4” connector
cable
Lavalier and Headworn System
PG1 bodypack
transmitter
Microphone (choice of
PG185, PG30)
Replacement Parts
System-Specific Microphone Stand
Adapter (PGX2)
WA371
Belt Clip 44A8035
PG58 Head with Grille RPW108
4-pin mini connector
(TA4F) to 1/4” connec-
tor cable
WA302
Country-Specific AC Adapter (120 VAC,
60 Hz)
PS21
AC Adapter (220 VAC,
50 Hz), Argentina
PS21AR
AC Adapter (230 VAC,
50/60 Hz, Europlug)
PS21E
AC Adapter (230 VAC,
50/60 Hz, UK)
PS21UK
AC Adapter (100 VAC,
50/60 Hz)
PS21J
AC Adapter (220 VAC,
50 Hz, China)
PS21CHN
AC Adapter (230 VAC,
50 Hz,, Australia)
PS21AZ
AC Adapter (220 VAC,
60 Hz, Korea)
PS21K
Optional Accessories
Universal Rack Tray URT

10
PG
Working Range
Line of Sight
75 m (250 ft)
Note: Actual range depends on RF
signal absorption, reflection and
interference.
Audio Frequency Response 45–15000 Hz
Note: Dependent on microphone type
Total Harmonic Distortion
Ref. ±33 kHz deviation, 1 kHz tone 0.5%, typical
Dynamic Range >100 dB, A-weighted
Operating Temperature Range -18°C (0°F)– +50°C (122°F)
Note: Battery characteristics may limit
this range.
Transmitter Audio Polarity Positive pressure on microphone
diaphragm (or positive voltage applied
to tip of WA302 phone plug) produces
positive voltage on pin 2 (with respect
to pin 3 of low-impedance output) and
the tip of the high impedance 1/4-inch
output.
PG1
Audio Input Level gain position
mic: −10dBVmaximum
0dB: +10 dBV maximum
–10dB: +20 dBV maximum
Gain Adjustment Range 30 dB
Input Impedance 1MΩ
RF Output Power 10–30 mW
varies by region
Dimensions 110 mm x 64 mm x 21 mm (H x W x D)
Weight 75 g (2.6 oz.), without batteries
Housing Molded ABS
Power Requirements battery, 9V, alkaline
Battery Life up to 8 hours (alkaline)

11
PG2
Audio Input Level at –10 dB gain
setting: +2 dBV maximum
at 0 dB gain
setting: –8 dBV maximum
Gain Adjustment Range 10 dB
RF Output Power 10–30 mW
varies by region
Dimensions 224 mm X 53 mm dia. (8 7/8 X 2 1/8 in.)
Weight 218 g (7.7 oz.) (without batteries)
Housing Molded PC/ABS handle and battery cup
Power Requirements battery, 9V, alkaline
Battery Life up to 8 hours (alkaline)
PG4 & PG88
Dimensions PG4: 40 mm X 188 mm
X 103 mm (H x
W x D)
PG88: 40 mm X 388 mm
X 116 mm (H x
W x D)
Weight PG4: 241 g (8.5 oz.)
PG88: 429 g (15.1 oz.)
Housing ABS
Sensitivity -105 dBm for 12 dB SINAD, typical
Image Rejection >50 dB, typical
Power Requirements 12–18 V DC @ 160 mA (PG88, 320 mA),
supplied by external power supply (tip
positive)
Configuration Impedance balanced
Audio Output Level
Ref. ±33 kHz deviation, 1 kHz tone
XLR connector: –19 dBV (into
600Ωload)
6.35 mm (1/4”)
connector:
–5dBV(into3kΩ
load)
Impedance XLR connector: 200Ω
6.35 mm (1/4”)
connector: 1kΩ

12
Frequency Range and Transmitter Output Level
Band Range Output Power
H7 536 to 548 MHz 20 mW
K6E 606 to 618 MHz 10 mW
K7 590 to 602 MHz 20 mW
K8E 618 to 630 MHz 10 mW
M10 674 to 686 MHz 20 mW
Q11 740 to 752 MHz 10 mW
R10 800 to 812 MHz 20 mW
R12 794 to 806 MHz 20 mW
T10 854 to 865 MHz 10 mW
M7 662 to 674 MHz 10 mW
P11 702 to 714 MHz 10 mW
R11 770 to 782 MHz 10 mW
JB 806 to 810 MHz 10 mW
X6 925 to 932 MHz 10 mW
NOTE:
This Radio equipment is intended for use in musical professional entertainment and
similar applications.
This Radio apparatus may be capable of operating on some frequencies not autho-
rized in your region. Please contact your national authority to obtain information on
authorized frequencies and RF power levels for wireless microphone products.
CERTIFICATION
PG1, PG2, PG4
Meets essential requirements of European R&TTE Directive 99/5/EC, eligible to bear
the CE mark.
Meets requirements of EMC standards EN 300 422 Parts 1 and 2 and EN 301 489
Parts 1 and 9.
PGX1, PGX2
Certified under FCC Part 74. (FCC ID: DD4PG1, DD4PG2). Certified by IC in Canada
under RSS-123 and RSS-102. (IC: 616A-PG1, 616A-PG2).

13
PGX4, PG88
Approved under the Declaration of Conformity (DoC) provision of FCC Part 15. Certified
in Canada by IC to RSS-123. (IC: 616A-PG4). This Class B digital apparatus complies
with Canadian ICES-003.
Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.
Conforms to Australian EMC requirements and is eligible for C-Tick marking.
Operation of this device is subject to the following two conditions: (1) this device may
not cause interference, and (2) this device must accept any interference, including inter-
ference that may cause undesired operation of the device.
The CE Declaration of Conformity can be obtained from Shure Incorporated or any of its
European representatives. For contact information please visit www.shure.com
The CE Declaration of Conformity can be obtained from: www.shure.com/europe/
compliance
Authorized European representative:
Shure Europe GmbH
Headquarters Europe, Middle East & Africa
Department: EMEA Approval
Wannenacker Str. 28
D-74078 Heilbronn, Germany
Phone: [phone]
Fax: [phone]
Email: [email protected]
LICENSING INFORMATION
Licensing: A ministerial license to operate this equipment may be required in certain
areas. Consult your national authority for possible requirements. Changes or modifica-
tions not expressly approved by Shure Incorporated could void your authority to oper-
ate the equipment. Licensing of Shure wireless microphone equipment is the user’s
responsibility, and licensability depends on the user’s classification and application, and
on the selected frequency. Shure strongly urges the user to contact the appropriate
telecommunications authority concerning proper licensing, and before choosing and
ordering frequencies.
Information to the user
This equipment has been tested and found to comply with the limits for a Class B digital
device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide rea-
sonable protection against harmful interference in a residential installation. This equip-
ment generates uses and can radiate radio frequency energy and, if not installed and
used in accordance with the instructions, may cause harmful interference to radio com-
munications. However, there is no guarantee that interference will not occur in a particu-
lar installation. If this equipment does cause harmful interference to radio or television
reception, which can be determined by turning the equipment off and on, the user is
encouraged to try to correct the interference by one or more of the following measures:
• Reorient or relocate the receiving antenna.
• Increase the separation between the equipment and the receiver.
• Connect the equipment to an outlet on a circuit different from that to which the
receiver is connected.
• Consult the dealer or an experienced radio/TV technician for help.
Note: EMC conformance testing is based on the use of supplied and recommended
cable types. The use of other cable types may degrade EMC performance.
Changes or modifications not expressly approved by the manufacturer could
void the user’s authority to operate the equipment.

14
PG Wireless
Performance Gear
この度はShurePerformanceGearワイヤレスシステムをお買い上げいただき、誠にあ
りがとうございます。Shureプロ専用オーディオ製品は、伝説的なサウンドクオリテ
ィ、ステージ実証済みの耐久性と簡単設定で、安心してパフォーマンスを実現できま
す。PerformanceGearワイヤレスシステムは、ハンドヘルド、ギター、ヘッドセッ
ト、プレゼンテーション用途に各種設定がご利用いただけます。
audio ready channel
Diversity Antenna System
PG4
audio ready channel audio ready channel
システムの構成
PS21ACアダプター
PG88デュアルワイヤレス受信機
PG4ワイヤレス受信機
PG1ボディパック型
送信機
PG2ハンドヘルド型送信機
PG185ラベリアマイク
PG30ヘッドウォ
ーンマイク

15
スタートアップ
次の簡単な手順に従い、干渉を点検して受信機と送信機を同じチャンネルに設定して
ください。
mute
channel
ready
audio
Internal Diver
audio ready channel
DiversityAntenna System
PG4
channel
select
3 s
9V
channel
mute
channelready
audio
Internal Antenna Diversity
channel
mute
channelready
2. プラグを電源に差し込みます。
チャンネルディスプレイが点灯します。
電源スイッチはありません。
3. チャンネルボタンを長押ししてディスプ
レイを点滅させます。
ビジーインジケーター（点滅するダッシ
ュ記号）が表示されたらチャンネルを変
更してください。
4. チャンネルディスプレイが点滅しなくな
るまで待ちます。
5. 電池をまだ入れていなければ挿入し、カバーは
外したままにしておきます。
6. ハンドヘルド型またはボディパック型の送信機
の電源ボタンを押してオンにします。
チャンネルディスプレイが点灯します。
電池節約のためディスプレイは10秒後にオフ
になります。
7. 送信機と受信機のディスプレイに同じチャンネルが表
示されているか点検してください。
受信機のready(レディ)LEDが点灯します。
8. 電池のカバーを取り付けます。
1. マイクロホンまたはボディパックをオフにしま
す。
オンのままにしておくと、ビジーインジケーター
が誤って表示されます。

16
ビジーインジケーター
チャンネル選択時にダッシュ記号表示が点滅
する場合は、TV放送や電子機器、他のワイヤ
レスシステムから干渉を受けていることを示
します。
この場合はチャンネルを変更してください。
チャンネルの変更
チャンネルボタンを長押ししてディスプレイを点滅させます。
ディスプレイが点滅している間
に、チャンネルボタンを押し
ます。
ディスプレイが点滅しなくなった
らチャンネルはアクティブになります。
受信機と送信機のチャンネルは同じにな
るようにしてください。
オーディオのテスト
マイクに向けて話すか歌うか、または楽器を演奏し
てみてください。
受信機のaudio(オーディオ)LEDは緑色か黄色になる
のが正常です。赤色になる場合はGain Switch(ゲイ
ンスイッチ)を調整してください。
送信機コントロールのロックおよびアンロック操作
システムコントロールをロックしておけば誤ってミュートが行われてしまうのを避け
ることができます。
コントロールのロック方法:送信機をオフにする。電池カバーを外す。チャンネルボタ
ンを長押しする。パワー/ミュートボタンを押して放す。パワー/ミュートLEDは赤色と
緑色に点滅します。
コントロールのアンロック方法:パワー/ミュートボタンを長押ししてパワー/ミュート
LEDを赤色と緑色に点滅させます。
ゲインスイッチへのアクセス
必要に応じてゲイン設定を調整:
0dB 楽器または静寂から普通
のボーカルパフォーマン
ス用（デフォルト）。
–10dB ボーカルまたは楽器が高
レベルのために音が歪
む場合。
mic ヘッドウォーンまたはラ
ベリアマイク用（PG1
のみ）。
channel
ready
audio
Internal Diver
channel
select
3 s
channelready
audio
Internal Antenna Diversity
channel
mute
channel -10dB 0 mic

17
LEDステータス
送信機
LEDの色 ステータス
緑色 レディ
黄色 ミュート中
赤色 電池残量が少ない
スタートアップで赤色
が点滅
電池切れ
緑色と赤色が点滅 操作部がロックされて
います
送信機
LEDの色 ステータス
黄色と赤色が点滅 ミュートオン、電池残量
が少ない
受信機
オーディオLEDの色 意味
緑色 通常の信号強度
黄色 強い信号レベル
赤色 ピーク信号レベル
緑色 システム準備完了
電池の交換
9ボルトのアルカリ電池の平均寿命は最大8時間です。電池寿命は電池の種類や製造メ
ーカーによって異なります。
赤色のLEDは｢低電池残量｣を示します。このとき電池残量は通常60分未満です。
注:電池残量は電池の種類や製造メーカーによって異なります。
ボディパック型送信機の取付方法
図のように送信機をベルトかギターストラップに留めます。
アンテナが遮られないようにしてください。
複数システムの設定
複数のシステムを設定するには、各送信機と受信機のペアを設定する前回の手順を繰り
返します。送信機をいったん設定したら、そのままオンにしておいてください。送信機
と受信機の各ペアは、他のペアとは異なるチャンネルになるよう設定してください。周
波数および互換性の詳細については、チャンネルガイドをご参照ください。

18
トラブルシューティング
問題 LEDステータス 解決策
音が聞こえな
い、またはかす
かに音がする
送信機のパワー/ミュー
トLEDおよび受信機の
LEDが点灯している
• 送信機の設定を実行する。
• サウンドシステムの接続をすべ
て確認する。
• 送信機ゲインを調節する。
受信機のチャンネルディ
スプレイが消えている
• ACアダプターが、コンセントお
よび受信機のリアパネルの電源
コネクターにしっかりと差し込
まれていることを確認する。
• ACコンセントが機能しており、
適切な電圧を供給していること
を確認する。
送信機LEDが点灯または
赤色に点滅
• 送信機の電池を交換する。
送信機のLEDが消え
ている
• 送信機をオンにする。
• 電池の+/-インジケーターが送信
機の端子に一致していることを
確認する。
• 新しい電池を挿入する。
歪みまたは不要なノイズバースト • 近くのRF干渉（CDプレーヤ
ー、コンピュータ、携帯電話、
デジタルエフェクト、インイヤ
ーモニターシステムなど）を取
り除く。
• 受信機と送信機の両方に新しい
チャンネルを選択する。
• 送信機ゲインを低減する。
• 送信機の電池を交換する。
• 複数システムを使用している場
合、アクティブなシステム1台
のチャンネルを変更する。
ケーブル接続のギターやマイクロホン、また
は別のギター使用時と音声レベルが異なる
• 必要に応じて送信機ゲインを調
整する。
送信機がオンに
ならない
送信機のLEDが赤く点滅
している
• 送信機の電池を交換する。

19
システムの構成
全システム
PG4またはPG88受信機内蔵ダイバーシティアンテナシステム
9ボルト乾電池1個 AC電源装置 取扱説明書
ボーカリストシステム
マイクロホンヘッド PG2ハンドヘルド型
送信機
マイクホルダー
楽器システム
PG1ボディパック型
送信機
4ピンミニコネクター
(TA4F)・ツー・1/4インチ
コネクターケーブル
ラベリアおよびヘッドウォーンシステム
PG1ボディパック型
送信機
マイクロホン(PG185また
はPG30のいずれか一つ)
交換パーツ
システム仕様 マイクロホンスタンドア
ダプター(PGX2)
WA371
ベルトクリップ 44A8035
PG58グリル付きヘッド RPW108
4ピンミニコネクター
(TA4F)・ツー・1/4イン
チコネクターケーブル
WA302
国別 ACアダプター
（AC120V、60Hz）
PS21
ACアダプター（220
VAC、50Hz）、アル
ゼンチン
PS21AR
ACアダプター
（AC230V、50/60Hz、
ユーロプラグ）
PS21E
ACアダプター
(AC230V、50/60Hz、
英国)
PS21UK
ACアダプター（100
VAC、50/60Hz）
PS21J
ACアダプター
(AC220V、50Hz、中国)
PS21CHN
ACアダプター
(AC230V、50Hz、オー
ストラリア)
PS21AZ
ACアダプター（220
VAC、60Hz、韓国）
PS21K
オプションのアクセサリー
ユニバーサルラック
トレイ
URT

20
PG
到達距離
見通し線上の配置にて
75 m (250 ft)
注:実際の到達距離は、無線信号の吸収
や反射、干渉により左右されます。
周波数特性 45~15000 Hz
注:マイクロホンのタイプにより異な
ります
THD（全高周波歪率)
Ref.±33kHz偏移、トーン1kHz 0.5%,標準
ダイナミックレンジ >100dB,Aウェイト
動作温度範囲 -18°C (0°F)~ +50°C (122°F)
注:電池特性によりこの範囲は限定され
る場合があります。
送信機のオーディオ極性 マイクロホンのダイヤフラムへの正
の圧力（またはWA302フォンプラグ
のチップ端子への正電圧の適用）に
より、2番ピン（ロー・インピーダン
ス出力の3番ピンに対して）およびハ
イ・インピーダンス1/4インチ出力のチ
ップ端子に正電圧が生成されます。
PG1
オーディオ入力レベル ゲインポジション
mic: −10dBV最大
0dB: +10dBV最大
–10dB: +20dBV最大
ゲイン調整範囲 30dB
入力インピーダンス 1MΩ
RF送信出力 10~30 mW
地域により異なります
寸法 110mmx64mmx21mm(高さ×幅×
奥行き)
質量 75g(2.6オンス),電池除く
外装 成形ABS
使用電源 電池,9V,アルカリ乾電池
電池寿命 最大8時間(アルカリ乾電池)
