Shure 55SH User manual

N108
UNIDYNE® ボーカル・マイクロホン
классического вокального микрофона Unidyne
클래식 UNIDYNE® 보컬 마이크
经典 UNIDYNE 人声话筒

3
The Model 55SH Series II provides the Shure Iconic
UNlDYNE design coupled with modern acoustic
components to meet today’s performance standards.
This microphone is excellent for vocal pickup with its
characteristic Shure presence peak.

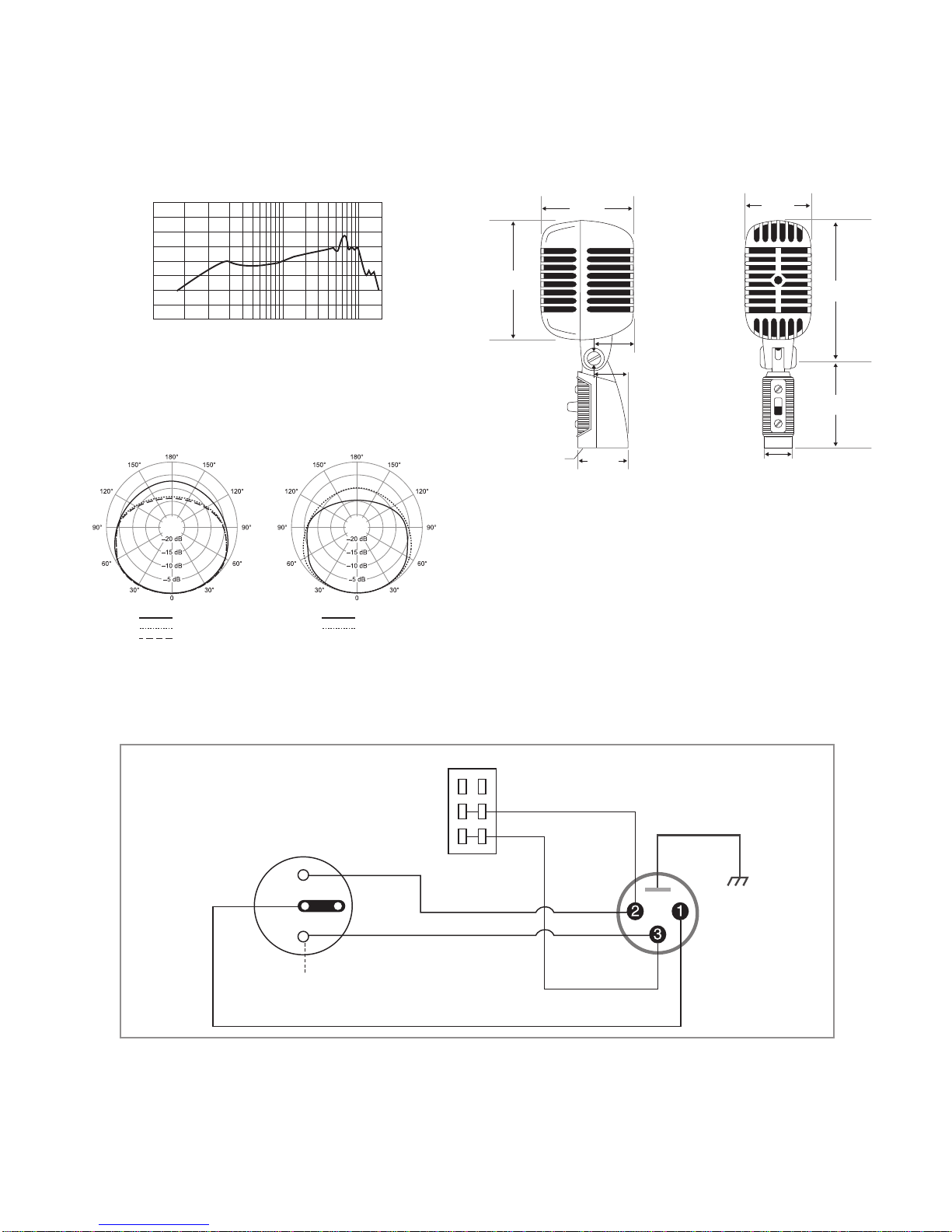

The 55SH Series II has a cardioid (unidirectional)
polar pickup pattern that minimizes sound pickup
from the rear of the microphone. This allows the
Model 55SH Series II to be used in close proximity
to loudspeakers without creating feedback problems,
and it can perform under adverse acoustic conditions
where omnidirectional microphones cannot.
The 55SH Series II has a low-impedance balanced
output designed for connection to microphone inputs
rated at 75 to 300 ohms. The microphone features a
cartridge shock mount to reduce stand noise, an On/
Off switch, and an attached, self-tensioning, 5/8”–27
thread swivel mount.
This microphone is ideal for public address
or theater-stage sound systems, as well as
for broadcasting, recording, and other sound
applications where a stand-mounted microphone
with a classic look is desirable.
FEATURES
Uniform cardioid pick-up pattern for maximum gain •
before feedback and excellent rejection of off-axis
sound
Tailored frequency response specifically shaped for
•
speech, vocals and instrumental music
Chrome die-cast metal construction and mechanical
•
design resists wear and abuse
Classic appearance, modern performance
•
Shock mounted cartridge minimizes stand •
transmitted noise, ensures quiet operation
Self-tensioning swivel mount permits tilting through
•
45 degrees forward and 80 degrees backward
On/Off switch
•
Shure quality, ruggedness and reliability•
55SH Series II
Le modèle 55SH série II offre la conception iconique
de l’UNlDYNE de Shure couplée avec des composants
acoustiques modernes pour satisfaire les normes de
performances actuelles. Ce microphone est excellent
pour le captage de la voix grâce à sa bosse de
présence caractéristique à Shure.
Le 55SH série II a une courbe de directivité cardioïde
(unidirectionnelle) qui minimise le captage des sons
provenant de l’arrière du microphone. Cela permet
d’utiliser le modèle 55SH série II à proximité de haut-
parleurs sans créer de problème de d’effet Larsen ;
il peut fonctionner dans des conditions acoustiques
défavorables dans lesquelles les microphones
omnidirectionnels sont inadéquats
Le 55SH série II a une sortie symétrique à basse
impédance prévue pour la connexion aux entrées
microphone à impédance nominale de 75 à 300 ohms.
Le microphone est équipé d’un support antivibratoire
afin de réduire les bruits provenant du pied, d’un
commutateur marche-arrêt et d’une monture articulée
filetée de 5/8”–27 autoserrante intégrée.
Ce microphone est idéal pour les systèmes
de sonorisation ou la scène ainsi que pour la
radiodiffusion, l’enregistrement et toute autre
application de sonorisation pour lesquelles on souhaite
avoir un microphone sur pied ayant un look classique
CARACTÉRISTIQUES
Diagramme polaire cardioïde uniforme pour assurer •
un gain maximum avant Larsen et un excellent rejet
des sons hors axe
Réponse en fréquence étudiée spécifiquement
•
mise en forme pour la parole, le chant et la musique
instrumentale
Construction en métal moulé chromé et conception
•
mécanique résistant à l’usure et aux mauvais
traitements
Aspect classique, performances modernes
•
Capsule montée sur support antivibratoire•
minimisant les bruits transmis par le pied et
assurant un fonctionnement silencieux
Monture articulée autoserrante permettant une
•
inclinaison à 45° vers l’avant et 80° vers l’arrière
Commutateur marche/arrêt intégré
•
Qualité, robustesse et fiabilité propres à Shure•
Il modello 55SH Serie II offre il design iconico Shure
UNlDYNE II abbinato a componenti acustici moderni,
per soddisfare gli standard di prestazione odierni.
Grazie al suo caratteristico picco di presenza Shure,
questo microfono è eccellente per la ricezione dei
segnali vocali.
Il modello 55SH Serie II dispone di un diagramma
polare a cardioide (unidirezionale) che riduce al
minimo la ripresa del suono dalla parte posteriore del
microfono. Ciò consente di utilizzare il modello 55SH
Serie II in prossimità di altoparlanti senza creare
problemi di retroazione e di ottenere prestazioni
ottimali anche in condizioni acustiche avverse, a
differenza dei microfoni omnidirezionali.
Il modello 55SH Serie II dispone di un’uscita bilanciata
a bassa impedenza studiata per il collegamento
ad ingressi del microfono con impedenza nominale
compresa tra 75 e 300 ohm. Il microfono include
capsula con supporto antivibrazioni per ridurre il
rumore dovuto alle vibrazioni del sostegno, interruttore
generale e supporto girevole a tensionamento
automatico preinstallato con filettatura da 5/8 di
pollice–27.
Questo microfono è ideale per impianti di diffusione
sonora o teatrali, oltre che per radiodiffusione,
registrazione ed altre applicazioni che richiedono
l’uso di un microfono di aspetto classico montato su
sostegno.
CARATTERISTICHE
Diagramma di ricezione a cardioide uniforme, •
che fornisce un guadagno elevato a monte della
retroazione ed un’eccellente reiezione dei suoni
fuori asse
Risposta in frequenza modellata espressamente per
•
parlato, segnali vocali e musica strumentale
Struttura metallica pressofusa in cromo e design
•
meccanico resistenti all’usura ed agli abusi
Aspetto classico, prestazioni moderne
•
Cartuccia con sostegno antivibrazioni per ridurre al •
minimo il rumore dovuto alle vibrazioni del sostegno
e garantire la massima resa del suono
Supporto girevole a tensionamento automatico che
•
consente l’inclinazione fino a 45 gradi in avanti ed
80 gradi all’indietro
Interruttore generale incorporato
•
Qualità, robustezza ed affidabilità Shure•

4
El modelo 55SH Serie II ofrece el diseño clásico
UNIDYNE de Shure junto con componentes acústicos
modernos para cumplir con las exigencias de los
escenarios. Este micrófono es excelente para voces,
con la claridad sónica de los micrófonos Shure.
El modelo 55SH serie II tiene un patrón polar de
cardioide (unidireccional) que reduce al mínimo la
captación de sonidos que llegan al micrófono por
su parte trasera. Esto permite usar el modelo 55SH
serie II cerca de altavoces sin crear problemas de
retroalimentación de y funciona bajo condiciones
acústicas adversas en las cuales los micrófonos
omnidireccionales no pueden.
El 55SH serie II tiene una salida equilibrada de baja
impedancia diseñada para conectarse a entradas para
micrófono con impedancias nominales de 75 a 300
ohmios. El micrófono destaca un montaje amortiguado
para la cápsula que reduce los ruidos producidos
por el pedestal, un interruptor de encendido y un
adaptador de montaje giratorio autotensor con rosca
de 5/8 pulg–27.
Este micrófono es ideal para discursos o escenarios
teatrales, al igual que para la radiodifusión, grabación
y otros usos en los cuales se desea un micrófono en
pedestal con una apariencia clásica.
CARACTERISTICAS
Patrón de captación uniforme de cardioide para una •
ganancia máxima antes de la realimentación y un
rechazo superior de fuentes sonoras fuera de su eje
Respuesta de frecuencias ajustada específicamente
•
para la reproducción de voz hablada o cantada e
instrumentos musicales
Su fabricación con metal forjado en troquel
•
cromado y su diseño mecánico resisten el desgaste
y el maltrato
Apariencia clásica, rendimiento moderno
•
La cápsula con montaje amortiguado reduce los •
ruidos transmitidos por el pedestal y asegura un
funcionamiento silencioso
El montaje giratorio autotensor permite inclinarlo 45
•
grados hacia adelante y 80 grados hacia atrás
Interruptor de encendido incorporado
•
La calidad, durabilidad y confiabilidad de Shure•
Das legendäre 55SH II Unidyne prägt seit über 60
Jahren die Bühnen- und Show-Geschichte. Das
Mikrofon mit dem charakteristischen Design der
50er und 60er Jahre und seiner charakteristischen
Shure-Präsenzanhebung eignet sich hervorragend für
Gesangsübertragung.
Das 55SH Serie II weist eine Nierenrichtcharakteristik
auf. Dadurch werden Rückkopplugen reduziert und
außeraxiale Nebengeräusche minimiert.
Das 55SH Serie II verfügt über einen niederohmigen,
symmetrischen Ausgang, der zum Anschluss an
Mikrofoneingänge zwischen 75 und 300 Ohm
ausgelegt ist. Das Mikrofon verfügt über einen
Erschütterungsabsorber zur Reduzierung von
Trittschall, einen Ein/Aus-Schalter und eine
Schwenkhalterung mit 5/8 ZollGewinde.
Dieses Mikrofon eignet sich ausgezeichnet für
PA- oder Theater-Beschallungsanlagen sowie für
Rundfunk-, Aufnahme- und andere Anwendungen,
bei denen ein Mikrofon mit klassischem Aussehen
gewünscht ist.
TECHNISCHE EIGENSCHAFTEN
Gleichförmige Nierenrichtcharakteristik bietet hohe •
Rückkopplungssicherheit und starke Unterdrückung
außeraxialer Schallquellen
Speziell auf Sprache und Gesang zugeschnittener
•
Frequenzgang
Verchromte Metalldruckguss-Konstruktion
•
widerstehen Verschleiß und rauen Anwendungen
Klassisches Design
•
Stoßgedämpfte Kapsel minimiert Stativgeräusche •
und gewährleistet ruhigen Betrieb
Justierbare Mikrofonhalterung ermöglicht
•
Schwenken bis zu 45 Grad nach vorne und 80 Grad
nach hinten
Eingebauter Ein/Aus-Schalter
•
Shure-Qualität, -Robustheit und -Zuverlässigkeit•
55SH Series IIは、Shureの伝統的なUNIDYNEデザイ
ンに現代の性能基準を満たす最新の音響パーツを組み
合わせたモデルです。このマイクロホンは今のShure
の最高の特性を備えており、ボーカルの収音に最適
です。
55SH Series IIは、カーディオイド型（単一指向性）
の指向特性を持ち、マイクロホンの後側からの収音は
最小です。したがって55SH Series IIは、フィードバ
ックを生じることなくスピーカを近くで使用すること
も可能です。無指向性のマイクロホンでは不可能だっ
た音響的環境での使用にも耐えられます。
55SH Series IIには75～300Ω負荷のマイクロホン入力
に接続するローインピーダンスバランス出力端子があ
ります。マイクスタンドのノイズを軽減するカートリ
ッジショックマウント、On/Offスイッチ、5/8”ネジ付
マイクホルダを装備しています。
このマイクロホンは、演説、劇場、放送レコーディン
グ、あるいはクラシカルな雰囲気を持ったスタンドマ
ウントのマイクロホンが必要な場面に理想的です。
機能
カーディオイドの指向特性によりフィードバック•
前でのゲインを最大化し、収音軸外の音も効果的
に排除
スピーチ、ボーカル、楽器向けに最適化された周
•
波数特性
損耗や酷使に耐えるクロームメッキ・ダイキャス
•
ト・ボディとメカニカル設計
クラシックな外観ながら最新のパフォーマンス
•
ショックマウントされたカートリッジにより、収録•
中にスタンドから伝わってくるノイズを軽減
自立性を備えた首振機構により前45°～後80°まで
•
の傾斜が可能
On/Offスイッチ装備
•
耐久性と信頼性を備えたShureクオリティ•

5
Модель 55SH Series II — это сочетание
классической конструкции Shure UNIDYNE II
и современных акустических компонентов,
удовлетворяющее сегодняшним требованиям
к характеристикам микрофонов. Благодаря
типичному для устройств Shure подъему
характеристики, обеспечивающему эффект
присутствия, этот микрофон является прекрасным
средством для вокала.
Микрофон 55SH Series II имеет кардиоидную
(однонаправленную) полярную диаграмму приема,
которая сводит к минимуму прием звука с задней
стороны микрофона. Это дает возможность
использовать микрофон модели 55SH Series II в
непосредственной близости от громкоговорителей
без возникновения обратной связи; он может
работать в неблагоприятной акустической
обстановке, где всенаправленные микрофоны
оказываются непригодными.
Микрофон 55SH Series II имеет низкоимпедансный
симметричный выход и предназначен
для подключения к микрофонному входу,
рассчитанному на 75 – 300 Ом. Микрофон
оборудован противоударным картриджем для
снижения шума от вибрации стойки, выключателем
и установленной самозатягивающейся шарнирной
опорой на дюймовой резьбе 5/8 – 27.
Микрофон идеален для акустических систем,
применяемых при публичных выступлениях или
театральных представлениях, а также для вещания,
записи и других применений звуковой аппаратуры,
когда требуется микрофон классического вида,
устанавливаемый на стойке.
ОСОБЕННОСТИ
Однородная кардиоидная характеристика
•
приема, обеспечивающая максимальное
усиление до возникновения обратной связи и
прекрасное подавление внеосевого звука
Специализированная частотная характеристика,
•
приспособленная к передаче речи, вокала и
инструментальной музыки
Хромированный металлический корпус,
•
изготовленный литьем под давлением, и
прочная конструкция обеспечивают стойкость
по отношению к износу и неправильному
использованию
Классический внешний вид, современные
•
рабочие характеристики
Противоударный картридж минимизирует шум,
•
передаваемый через стойку, и обеспечивает
спокойную работу
Самозатягивающаяся шарнирная опора
•
позволяет наклонять микрофон на 45 градусов
вперед и 80 градусов назад
Выключатель
•
Качество, прочность и надежность, присущие •
изделиям Shure
55SH Series II는 Shure의 클래식한 UNIDYNE 디자인
과 최신 어쿠스틱 컴포넌트가 결합되어 오늘날의 공연
수준을 충족시킬 수 있도록 설계되었습니다. 이 마이크
는 특화된 Shure presence peak 기술을 이용하여 보컬
수음에 뛰어난 성능을 발휘합니다..
55SH Series II는 마이크 후면으로부터의 수음을 최소
화시키는 카디오이드 (단일지향성) 수음 패턴을 제공합
니다. 이는 55SH Series II가 피드백 문제를 야기하지 않
고도 스피커에 아주 근접해서 사용될 수 있도록 하며 전
지향성 마이크를 사용할 수 없는 열악한 음향 조건에서
도 사용이 가능하게 합니다
55SH Series II는 75 ~ 300 ohms의 마이크 입력 정격에
연결하여 사용할 수 있도록 저-임피던스 밸런스드 출력
으로 디자인되었습니다. 이 마이크는 스탠드 노이즈를
줄이기 위한 카트리지 쇽 마운트, 온/오프 스위치, 부착
식 셀프-텐셔닝 5/8인치-27 쓰레드 스위블 마운트 등이
장치되어 있습니다.
이 마이크는 대중 연설이나 공연 무대 사운드 시스템에
서뿐만 아니라 방송, 녹음 그리고 스탠딩 마이크로 클래
식한 분위기를 연출하기 위한 그 어느 곳에서도 사용되
기 적합한 음향 장비입니다.
특징
측면음을 수음하지 않아 피드백을 일으키지 않고도 •
최대의 게인을 얻을 수 있는 표준 카디오이드 수음
패턴
스피치, 보컬과 악기 수음에 최적화된 맞춤형 주파수
•
응답
내구성에 강한 크롬 다이 캐스트 메탈 구조와
•
메카니컬 디자인
클래식한 외관과 현대적 성능
•
스탠드 노이즈를 최소화하여 잡음 없는 동작을 •
보장하는 쇽 마운트 카트리지
전면으로 45도에서 후면으로 80도까지 기울일 수
•
있는 셀프-텐셔닝 스위블 마운트
온/오프 스위치
•
Shure 품질, 내구성과 신뢰성•
55SH Series II 同时采用了 Shure 标志性的
UNIDYNE II 设计和各种现代声学部件，能够满足当
今的演出要求。此话筒在人声拾音方面性能优异，具
有独特的舒尔音色。
特性
55Sh Series II 具有心形指向性，可以将话筒的后侧拾
音降到最低。这个特性能够确保 55SH Series II 在与扬
声器距离非常近的情况下使用也不会产生反馈问题，也
可在全指向性话筒无法胜任的复杂声学环境下工作。
55SH Series II 采用低阻平衡输出，设计用于连接到标
称值为 75 至 300 欧姆的话筒输入。此话筒具有可降
低话筒架噪声的话筒头减震底座、电源开关和一个附
带的自固定式 5/8 英寸–27 螺纹旋转座。
本话筒特别适用于公众讲演或剧院舞台音响系统以及
广播、录音等需要经典外观支架式话筒的场合。
均匀的心型指向性，可提供最大的反馈前增益，并能
•
够有效抑制离轴声音
为讲演、人声和器乐特别设计的频率响应
•
压铸铬金属结构和整体设计坚固、耐磨•
外观经典，性能先进•
话筒头固定在减震底座上，能够将经话筒架传导的噪•
声降低到最小，确保干净的声音拾取
自固定式旋转座，话筒倾斜范围为前倾45 度，后
•
仰 80 度
电源开关
•
Shure 的高质量、高可靠性和耐用性•

6
SPECIFICATIONS
CARACTÉRISTIQUES
SPECIFICHE TECNICHE
ESPECIFICACIONES
TECHNISCHE DATEN
仕様
Type Dynamic (moving coil)
Frequency Response 50 to 15,000 Hz
Polar Pattern Cardioid
Output Impedance EIA rated at 150Ω (270Ω actual)
Sensitivity
(at 1 kHz, open circuit
voltage)
−58.0 dBV/Pa
1 Pascal=94 dB SPL
Polarity Positive pressure on diaphragm produces positive
voltage on pin 2 with respect to pin 3
Weight Net: 0.624kg (1.37lb)
Case Chrome-plated die casting
Type Dynamique (bobine mobile)
Réponse en fréquence 50 à 15.000 Hz
Courbe de directivité Cardioïde
Impédance de sortie Nominale EIA à 150Ω (270Ω réelle)
Sensibilité
(à 1 kHz, tension en
circuit ouvert)
–58,0 dBV/Pa
1 Pascal=94 dB NPA
Polarité Une pression acoustique positive sur le diaphragme
produit une tension positive sur la broche 2 par
rapport à la broche 3.
Poids Net: 0,624kg (1,37lb)
Corps Moulage chromé
Typ Dynamisch (Tauchspule)
Frequenzgang 50 bis 15.000 Hz
Richtcharakteristik Niere
Ausgangsimpedanz EIA-Zulassung bei 150Ω (270Ω Istwert)
Empfindlichkeit
(bei 1 kHz,
Leerlaufspannung)
–58,0 dBV/Pa
1 Pascal=94 dB Schalldruckpegel
Polarität Positiver Druck an der Membran erzeugt positive
Spannung an Pin 2 in Bezug auf Pin 3.
Gewicht Netto: 0,624kg (1,37lb)
Gehäuse Verchromtes Druckgussgehäuse
Tipo Dinámico (bobina móvil)
Respuesta de
frecuencia
50 a 15.000 Hz
Patrón polar Cardioide
Impedancia de salida clasificado por EIA a 150Ω (270Ω real)
Sensibilidad
(a 1 kHz, voltaje en
circuito abierto)
–58,0 dBV/Pa
1 Pascal=94 dB SPL
Polaridad Una presión positiva en el diafragma del micrófono
produce un voltaje positivo en la clavija 2 con
respecto a la clavija 3
Peso Neto: 0,624kg (1,37lb)
Estuche Troquelada con chapado en cromo
Tipo Dinamico (a bobina mobile)
Risposta in frequenza 50 a 15.000 Hz
Diagramma polare Cardioide
Impedenza di uscita Valore nominale EIA 150Ω (270Ω effettivo)
Sensibilità
(a 1 kHz, tensione a
circuito aperto)
–58,0 dBV/Pa
1 Pascal=94 dB di SPL
Polarità Una pressione positiva sul diaframma produce una
tensione positiva sul piedino 2 rispetto al piedino 3.
Peso Netto: 0,624kg (1,37lb)
Involucro Pressofuso, in cromo, placcato
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
사양
规格

7
タイプ ダイナミック型（ムービングコイル方式）
周波数特性 50～15,000 Hz
指向特性 カーディオイド
出力インピーダンス EIA定格 150Ω (実効値270Ω)
感度
(1 kHz、開回路電圧)
–58.0 dBV/Pa
1 パスカル=94 dB SPL
極性 ダイヤフラムへの正の圧力により、3番ピンに対して
2番ピンに正電圧が生成される
質量 本体: 0.624kg (1.37lb)
外装 クローム仕上げダイキャスト
Тип Динамический (с подвижной катушкой)
Амплитудно-частотная
характеристика
50 – 15 000 Гц
Диаграмма направленности Кардиоидная
Выходной импеданс 150 Ом (EIA) (270 Ом фактический)
Чувствительность (при 1 кГц,
напряжение разомкнутой цепи)
−58,0 дБВ/Па
1 паскаль = УЗД 94 дБ
Полярность Положительное давление на мембрану
создает положительное напряжение на
контакте 2 относительно контакта 3
Масса Нетто 0,624 кг
Корпус Хромированный, литье под давлением
타입 다이나믹 (무빙 코일)
주파수 응답 50 ~ 15,000Hz
극성 패턴 카디오이드
출력 임피던스 EIA 정격 150Ω (270Ω actual)
감도
(1 kHz, 개방 회로 전압
-58.0 dBV/Pa
1 Pascal=94 dB SPL
극성 진동판 상의 양압은 핀 2에서 핀 3 대비 양전압을
생성합니다.
무게 순: 0.624kg (1.37lb)
케이스 크롬 도금 다이 캐스팅
话筒头类型 动圈
频率响应 50 至 15,000 Hz
指向性 心形
输出阻抗 EIA 额定 150 欧姆（实际 270 欧姆）
灵敏度
（1 kHz 时，开路电压）
−58.0 dBV/Pa
1 帕斯卡=94 dB SPL
极性 振膜上的正压能够在针脚 2 上产生相对
于针脚 3 的正电压
重量 净重：0.624 公斤（1.37 磅）
外壳 镀铬压铸

HOMOLOGATION
Autorisé à porter la marque CE. Conforme à la directive européenne CEM 2004/108/CE. Con-
forme aux normes harmonisées EN55103-1:1996 et EN55103-2:1996 pour les environnements
résidentiels (E1) et d’industrie légère (E2).
La déclaration de conformité peut être obtenue de l’adresse suivante:
Représentant agréé européen :
Shure Europe GmbH
Siège Europe, Moyen-Orient et Afrique
Homologation EMEA
Wannenacker Str. 28
D-74078 Heilbronn, Germany
Phone: [phone]
Fax: [phone]
Email: [email protected]
СЕРТИФИКАЦИЯ
Соответствует требованиям для нанесения маркировки CE. Соответствует требованиям
европейской директивы 2004/108/EEC по ЭМС. Соответствует требованиям
гармонизированных стандартов EN55103-1:1996 и EN55103-2:1996 для жилых районов (E1)
и районов с легкими промышленными условиями (E2).
Заявление о соответствии можно получить по следующему адресу:Уполномоченный
европейский представитель:
Shure Europe GmbH
Headquarters Europe, Middle East & Africa
Department: EMEA Approval
Wannenacker Str. 28
D-74078 Heilbronn, Germany (Германия)
Телефон: [phone]
Факс: [phone]
Эл. почта: [email protected]
OMOLOGAZIONI
Contrassegnabile con il marchio CE. Conforme alla direttiva europea sulla compatibilità elettro-
magnetica 2004/108/CE. Conforme alle norme armonizzate EN55103-1:1996 ed EN55103-2:1996
per l’uso in ambienti domestici (E1) e indus¬triali leggeri (E2).
La dichiarazione di conformità può essere ottenuta da:
Rappresentante europeo autorizzato:
Shure Europe GmbH
Sede per Europa, Medio Oriente e Africa
Approvazione EMEA
Wannenacker Str. 28
D-74078 Heilbronn, Germany
Phone: [phone]
Fax: [phone]
Email: [email protected]
ZERTIFIZIERUNG
Zur CE-Kennzeichnung berechtigt. Entspricht der europäischen Richtlinie zur elektromag-
netischen Verträglichkeit 2004/108/EG. Entspricht den Anforderungen der harmonisierten Normen
EN55103-1:1996 und EN55103-2:1996 für Wohngebiete (E1) und Leichtindustriegebiete (E2).
Die Konformitätserklärung ist über die unten stehende Adresse erhältlich:
Bevollmächtigter Vertreter in Europa:
Shure Europe GmbH
Headquarters Europe, Middle East & Africa
Abteilung: EMEA-Zulassung
Wannenacker Str. 28
D-74078 Heilbronn, Germany
Tel: [phone]
Fax: [phone]
Email: [email protected]
CERTIFICACIONES
Califica para llevar la marca CE. Cumple con la directiva europea de EMC 2004/108/EC.
Satisface las normas armonizadas EN55103-1:1996 y EN55103-2:1996 para entornos de uso
residencial (E1) e industrial ligero (E2).
La declaración de conformidad se puede obtener de la siguiente dirección:
Representante autorizado en Europa:
Shure Europe GmbH
Casa matriz para Europa, Medio Oriente y
Africa
Aprobación para región de EMEA
Wannenacker Str. 28
D-74078 Heilbronn, Germany
Phone: [phone]
Fax: [phone]
Email: [email protected]
认证
允许使用 CE 标志。符合欧盟 EMC 法规 2004/108/EC。符合 Harmonized 标准 EN55103-1：1996
和 EN55103-2：1996 适用于民用 (E1) 和轻工业 (E2) 环境。
可从以下地址获得“符合性声明”：
欧洲授权代表：
Shure Europe GmbH
Headquarters Europe, Middle East & Africa
Department: EMEA Approval
Wannenacker Str. 28
D-74078 Heilbronn, Germany
电话： [phone]
传真： [phone]
电子邮件： [email protected]
인증
CE 마크 획득. 유럽 EMC Directive 2004/108/EC를 준수합니다. 주거용 (E1)과 경공업용 (E2)
환경을 위한 통일 규격 EN55102-1:1996과 EN55103-2:1996에 부합합니다.
적합성 선언서를 구할 수 있는 곳:
공인 유럽 대리점:
Shure Europe GmbH
Headquarters Europe, Middle East & Africa
Department EMEA Approval
Wannenacker Str. 28
D-74078 Heilbronn, Germany
Phone: [phone]
Fax: [phone]
E-Mail: [email protected]
認 証
CEマーク適格。欧州EMC指令2004/108/ECに適合。住宅(E1)および軽工業(E2)環境に関
し、EN55103-1:1996およびEN55103-2:1996の整合規格に対応。
適合宣言書は以下より入手可能です:
ヨーロッパ認定代理店:
Shure Europe GmbH
ヨーロッパ、中東、アフリカ地区本部：
部門: EMEA承認
Wannenacker Str. 28
D-74078 Heilbronn, Germany
Tel: [phone]
Fax: [phone]
Eメール： [email protected]
CERTIFICATION
Eligible to bear CE Marking. Conforms to European EMC Directive 2004/108/EC. Meets Harmo-
nized Standards EN55103-1:1996 and EN55103-2:1996, for residential (E1) and light industrial
(E2) environments.
The Declaration of Conformity can be obtained from:
Authorized European representative:
Shure Europe GmbH
Headquarters Europe, Middle East & Africa
Department EMEA Approval
Wannenacker Str. 28
D-74078 Heilbronn, Germany
Phone: [phone]
Fax: [phone]
E-Mail: [e-mail]

9
ACCESSORIES AND PARTS
Optional Accessories
7.6 m (25 ft.) Cable (XLR-XLR) C25J
Replacement Parts
55SH Series II
Replacement Cartridge
R115
Super 55 Replacement
Cartridge Kit
R115S
ACCESSOIRES ET PIÈCES
Accessoires en option
Câble de 7,6 m (25 pi), (XLR-XLR) C25J
Pièces de rechange
Capsule 55SH R115
Capsule Super 55 R115S
ACCESSORI E PARTI DI RICAMBIO
Accessori in opzione
Cavo da 7,6 m (25 piedi), XLR-XLR C25J
Parti di ricambio
Cartuccia 55SH R115
Cartuccia Super 55 R115S
ACCESORIOS Y PIEZAS
Accesorios opcionales
Cable (XLR-XLR) 7,6 m (25 pies) C25J
Repuestos
Cápsula 55SH R115
Cápsula Super 55 R115S
ZUBEHÖRTEILE
Sonderzubehör
Kabel (XLR-XLR), 7,6 m (25 ft.) C25J
Ersatzteile
Kapsel 55SH R115
Kapsel Super 55 R115S
アクセサリーおよび交換部品
オプション・アクセサリー（別売）
7.6 m ケーブル (XLR-XLR) C25J
交換部品
55SH Series II交換用カートリッジ R115
Super 55 交換用カートリッジ・キット R115S
ПРИНАДЛЕЖНОСТИ И СМЕННЫЕ ДЕТАЛИ
Кабель 7,6 м (разъемы XLR-XLR) C25J
Сменные детали
Сменный картридж R115 для
серии 55SH
R115
Сменный картридж R115S для
Super 55
R115S
ПРИНАДЛЕЖНОСТИ И СМЕННЫЕ ДЕТАЛИ
액세서리 선택 사양
7.6 m (25 ft.) 케이블 (XLR-XLR) C25J
교체 부품
55SH Series II 교체용 카트리지 R115
Super 55 교체용 카트리지 키트 R115S
액세서리와 부품
可选配附件
7.6 米（25 英尺）线缆 (XLR-XLR) C25J
备件
55SH Series II 替换话筒头 R115
Super 55 替换话筒头 R115S
附件与备件

10
98765432 98765432
+20
+10
0
–10
–20
dB
20 50 100 1000 10000 20000
Hz
50 Hz
200 Hz
500 Hz
1000 Hz
5000 Hz
100 mm
(3 15/16 in.)
77.8 mm
(3 1/16 in.)
34.1 mm
(1 11/32 in.)
27 mm
(1 1/16 in.)
5/8 - 27 TH’D 42.1 mm
(1 21/32 in.)
55.6 mm
(2 3/16 in.)
115 mm
(4 17/32 in.)
73 mm
(2 7/8 in.)
23.8 mm
(15/16 in.)
Off
CODED TERMINAL – CODÉE – GEKENNZEICHNETER
ANSCHLUSS – CODICE – 端子 – КОДИРОВАННЫЙ КОНТАКТ –
코드 터미널 – 带颜色编码的接线端
YELLOW – JAUNE – GELB – AMARILLO –
GIALLO – 黄色 – ЖЕЛТЫЙ – 노랑 – 黄色
BLUE – BLEU – BLU BLAU – AZUL –青色 СИНИЙ – 파랑 – 蓝色
BLACK – NOIR – NERO SCHWARZ –
NEGRO – 黒色 – ЧЕРНЫЙ – 검정 – 黑色
SWITCH – オン/オフスイッチ
ПЕРЕКЛЮЧАТЕЛЬ – 스위치 – 整体尺寸
BLACK – NOIR – NERO SCHWARZ –
NEGRO – 黒色 – ЧЕРНЫЙ – 검정 – 黑色
TYPICAL FREQUENCY RESPONSE
COURBE DE REPONSE TYPIQUE – TYPISCHER FREQUENZGANG
RESPUESTA DE FRECUENCIA TIPICA – TIPICA RISPOSTA IN FREQUENZA – ТИПИЧНАЯ
ЧАСТОТНАЯ ХАРАКТЕРИСТИКА – 周波数特性 – 주파수 응답 – 典型频率响应
TYPICAL POLAR PATTERNS
COURBE DE DIRECTIVITE TYPIQUES – TYPISCHE RICHTCHARAKTERISTIK
PATRONES DE CAPTACION POLAR TIPICOS – TIPICI DIAGRAMMI POLARI
ТИПИЧНЫЕ ДИАГРАММЫ НАПРАВЛЕННОСТИ – 指向特性パターン
– 극성 패턴 – 典型指向性图样
OVERALL DIMENSIONS
DIMENSIONS HORS TOUT – GESAMTABMESSUNGEN – DIMENSIONES TOTALES –
DIMENSIONI TOTALI – 寸法 – ГАБАРИТНЫЕ РАЗМЕРЫ – 整体尺寸 – 전체 크기
CARTRIDGE – CARTOUCHE – KAPSEL
CÁPSULA – CARTUCCIAE – カートリッジ
КАРТРИДЖ – 전체 크기 – 话筒头

5
5

SHURE Incorporated http://www.shure.com
United States, Canada, Latin America, Caribbean:
5800 W. Touhy Avenue, Niles, IL 60714-4608, U.S.A.
Phone: [phone]
U.S. Fax: [phone]
Intl Fax: [phone]
Europe, Middle East, Africa:
Shure Europe GmbH, Phone: [phone]
Fax: [phone]
Asia, Pacific:
Shure Asia Limited, Phone: [phone]
Fax: [phone]
SHURE Incorporated http://www.shure.com
États-Unis, Canada, Amérique latine, Caraïbes:
5800 W. Touhy Avenue, Niles, IL 60714-4608, U.S.A.
Téléphone : 847-600-2000
Télécopie aux États-Unis : 847-600-1212
Télécopie internationale : 847-600-6446
Europe, Moyen-Orient, Afrique:
Shure Europe GmbH, Téléphone : 49-7131-72140
Télécopie : 49-7131-721414
Asie, Pacifique:
Shure Asia Limited, Téléphone : 852-2893-4290
Télécopie : 852-2893-4055
SHURE Incorporated http://www.shure.com
Estados Unidos, Canadá, Latinoamérica, Caribe:
5800 W. Touhy Avenue, Niles, IL 60714-4608, EE.UU.
Teléfono: 847-600-2000 (dentro de los EE.UU.)
Fax: [phone]
Fax internacional: 847-600-6446
Europa, Medio Oriente, Africa:
Shure Europe GmbH, teléfono: 49-7131-72140
Fax: [phone]
Asia, Pacífico:
Shure Asia Limited, teléfono: 852-2893-4290
Fax: [phone]
SHURE Incorporated http://www.shure.com
Stati Uniti, Canada, America latina, Caraibi:
5800 W. Touhy Avenue, Niles, IL 60714-4608, U.S.A.
Numero telefonico: 847-600-2000
Fax U.S.A.: 847-600-1212
Fax internazionale: 847-600-6446
Europa, Medio Oriente, Africa:
Shure Europe GmbH, numero telefonico: 49-7131-72140
Fax: [phone]
Asia, Pacifico:
Shure Asia Limited, numero telefonico: 852-2893-4290
Fax: [phone]
