Shure Beta 91 User manual

MODEL BETA 91t
HALF-CARDIOID CONDENSER
INSTRUMENT MICROPHONE
GENERAL
The Shure BETA 91tis a high performance condenser
microphone with a tailored frequency response designed
specifically for kick drums and other instruments. It provides
superb attack and “punch,” and delivers studio quality sound,
with minimal distortion even at extremely high sound pressure
levels.
The BETA 91 features a half-cardioid pattern (cardioid in the
hemisphere above the mounting surface) throughout its fre-
quency range to insure high gain before feedback and excel-
lent rejection of unwanted sound.
FEATURES
•Frequency response shaped specifically for kick drums and
other instruments
•Wide dynamic range for use in high SPL environments
•Low-profile design requires no external mounting hardware
•Detachable cable for easy storage
•Legendary Shure quality, ruggedness, and reliability
GENERAL RULES FOR MICROPHONE USE
1. Aim the side of the microphone marked “Shure” toward
the desired sound source and away from unwanted
sources. This may not be obvious or intuitive, since car-
dioid microphones such as the BETA 91 have narrow
pickup patterns.
2. Place the microphone as close as practical to the desired
sound source (refer to the table below) to maximize sig-
nal-to-noise ratio.
3. Use only one microphone to pick up a single sound
source.
4. Use the fewest number of microphones as practical.
5. Keep multiple microphones separated by a distance
equal to at least 3 times the distance to the nearest sound
source.
APPLICATIONS AND PLACEMENT
The most common BETA 91 application and placement
technique is listed in the following table. Keep in mind that mi-
crophone technique is largely a matter of personal taste–there
is no one “correct” microphone position.
APPLICATION SUGGESTED
MICROPHONE
PLACEMENT
TONE QUALITY
Kick Drum Inside drum, on a pillow
or other cushioning sur-
face, 25 to 152 mm (1 to
6 in.) from beater head.
Full, natural sound.
INTERCONNECTING CABLE
A 4.6 m (15 ft) heavy-duty cable is supplied for connecting the
BETA 91 microphone to the preamplifier. It may be desirable
for the components to be located a greater distance apart. Up
to 23 m (75 ft) of additional cable can be used between the
BETA 91 microphone and the preamplifier without signal loss.
SPECIFICATIONS
Type
Cardioid condenser (electret bias)
Frequency Response
20 to 20,000 Hz (see Figure 1)
(measured at 304.8 mm [1 ft] from a spherical sound source,
free field conditions)
Hz
dB
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
7.6 cm (3 in.)
15.2 cm (6 in.)
30.3 cm (1 ft.)
60.6 cm (2 ft.)

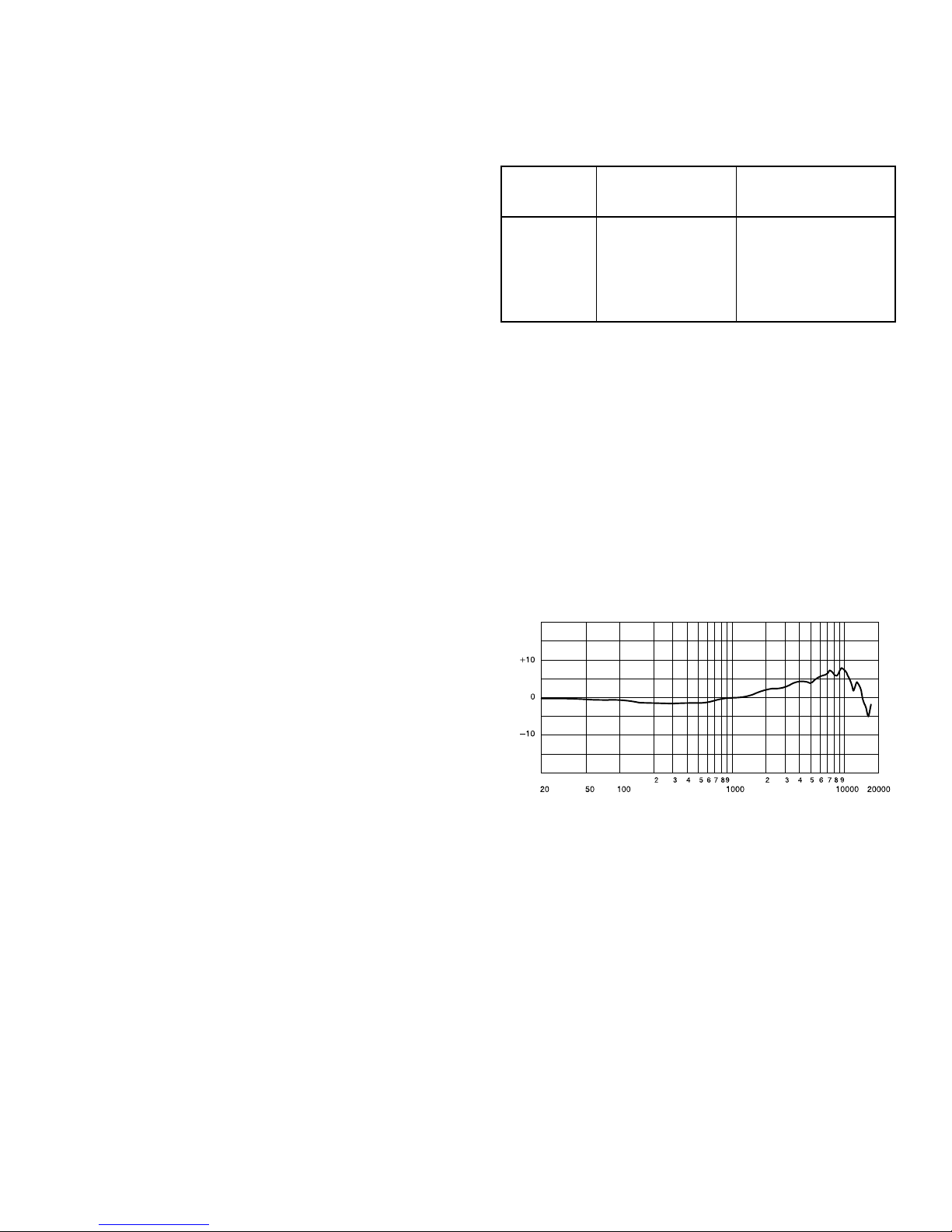

TYPICAL FREQUENCY RESPONSE
FIGURE 1
Model Beta 91tUser Guide
27C3035 (Rev. 3)
2005, Shure Incorporated Printed in U.S.A.

2
Polar Pattern
Half-cardioid (cardioid in hemisphere above mounting surface),
uniform with frequency, symmetrical around axis.
125 Hz
250 Hz
500, 1000 Hz
2500, 5000 Hz
6300, 10000 Hz
15000 Hz
TYPICAL POLAR PATTERNS
FIGURE 2
Output Level (at 1,000 Hz)
Open Circuit Voltage: –59 dBV/Pa* (1.1 mV) typical
*1 Pa = 94 dB SPL
Maximum SPL
(20 Hz to 20 kHz, less than 1% THD)
2.5 kWload 160 dB. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1 kWload 156 dB. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Preamplifier Output Clipping Level
(20 Hz to 20 kHz, less than 1% THD*)
2.5 kWload 6 dBV (2.0 V). . . . . . . . . . . . . . . . . . . . . . . . . . .
1 kWload 2 dBV (1.26 V). . . . . . . . . . . . . . . . . . . . . . . . . . .
Dynamic Range
(20 Hz to 20 kHz, less than 1% THD, 2.5 kΩload)
125 dB (max SPL minus A-weighted noise)
Output Noise
35 dB SPL (typical), A-weighted
Signal-to-Noise Ratio
59 dB re 94 dB SPL
Output Impedance
150 W(actual)
Polarity
Positive pressure on diaphragm produces positive voltage on
pin 2 with respect to pin 3
Power
Phantom Power: 48 Vdc ±4 Vdc (IEC-268-15/DIN 45 596),
positive pins 2 and 3.
Electromagnetic Hum Pickup
–7.5 dB equivalent SPL in 1 mOe field (60 Hz)
Cable
4.6 m (15 ft) heavy-duty, two-conductor shielded,
TA4F to TA3F connectors
*THD of the microphone preamplifier when applied input signal is equiva-
lent to the cartridge output at specified SPL.
Case
Matte-black , painted, die-cast, zinc-alloy case with matte-black
steel grille.
Dimensions
95 mm x 129 mm x 19 mm (3.75 in. x 5.08 in. x 0.75 in.)
Net Weight
382 grams (13.5 oz) less cable
Certification
Eligible to bear CE Marking. Conforms to European EMC
Directive 89/336/EEC. Meets applicable tests and perfor-
mance criteria in European Standard EN55103 (1996) parts
1 and 2, for residential (E1) and light industrial (E2) environ-
ments.
FURNISHED ACCESSORIES
Storage Bag 26B21. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Preamplifier RPM626. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4.6 m (15 ft) heavy-duty cable,
TA3F to TA4F connectors C98D. . . . . . . . . . . . . . . . . . . . . . .
REPLACEMENT PARTS
Cardioid cartridge RPM108. . . . . . . . . . . . . . . . . . . . . . . . . . .
P.C. Board Assembly W/Plug and Housing RPM622. . . . . .
SERVICE STATEMENT
For additional service or parts information, please contact
Shure’s Service Department at 1–800–516–2525. Outside
the United States, please contact your authorized Shure
Service Center.

3
MODÈLE BETA 91
MICROPHONE ÉLECTROSTATIQUE
À DEMI–CARDIOÏDE POUR INSTRUMENT
GÉNÉRALITÉS
Le modèle BETA 91 de Shure est un microphone périphéri-
que électrostatique à haut niveau de sortie pourvu d’une ré-
ponse en fréquence étudiée spécifiquement conçue pour les
grosses caisses et autres instruments à sons graves. Il offre
une superbe attaque et «beaucoup d’énergie», et fournit des
sons d’une qualité digne d’un enregistrement en studio, avec
un minimum de distortion, même à des niveaux de pression
acoustique très élevés.
Le modèle BETA 91 s’illustre par une configuration en demi–
cardioïde (cardioïde dans l’hémisphère situé au–dessus de la
surface de montage) sur toute sa gamme de fréquences pour
assurer un gain élevé avant Larsen et un excellent rejet des
sons indésirables.
AVANTAGES
•Réponse en fréquence spécifiquement mise en forme pour
les grosses caisses et les instruments à sons graves
•Performance d’une qualité digne d’un enregistrement en
studio, même à des niveaux de pression acoustique très
élevés
•La conception à profil bas n’exige aucun accessoire de
montage externe
•Faible sensibilité à une impédance de charge variable
•Alimentation en duplex à l’aide d’un quelconque bloc de 11
à 48 Vcc
•Câble détachable pour faciliter le rangement
•Qualité, robustesse et fiabilité légendaires de Shure
RÈGLES GÉNÉRALES D’UTILISATION DU MICROPHONE
1. Diriger le microphone vers la source sonore désirée et à l’oppo-
sé des sources sonores indésirables. Cela peut ne pas être évi-
dent, ni même intuitif, étant donné que les microphones cardioï-
des, tels que le modèle BETA 91, possèdent des configurations
de captage étroites.
2. Placer le microphone le plus près possible de la source sonore
(consulter le tableau dans la colonne ci–contre) pour maximiser
le rapport signal/bruit.
3. Utiliser un seul microphone pour chaque source sonore.
4. Utiliser un minimum de microphones dans la mesure du possi-
ble.
5. La distance qui sépare plusieurs microphones doit être d’au
moins 3 fois celle vers la source sonore la plus près.
APPLICATIONS ET PLACEMENT
La plupart des applications et techniques de placement du
modèle BETA 91 sont répertoriées dans le tableau suivant. Ne
pas oublier que la façon d’utiliser un microphone est souvent
une question de goût personnel et qu’il n’existe aucune posi-
tion de microphone «correcte» à proprement parler.
APPLICATION PLACEMENT
SUGGÉRÉ DU
MICROPHONE*
QUALITÉ DE LA
TONALITÉ
Grosse
caisse À l’intérieur de la caisse, sur un
coussinet ou autre
surface rembourrée, de
25 à 152 mm (1 à 6 po)
de la boule de la
mailloche.
Reproduction sonore riche
et naturelle.
CÂBLE D’INTERCONNEXION
Un câble de 4,6 m (15 pi) de long est livré pour connecter le
microphone BETA 91 au préamplificateur. Il est éventuelle-
ment souhaitable que les composants soient placés à une plus
grande distance les uns des autres. Un câble supplémentaire
d’une longueur jusqu’à 23 m (75 pi) peut être utilisé entre le
microphone BETA 91 et le préamplificateur sans aucune perte
de signal.
CARACTÉRISTIQUES
Type
Électrostatique cardioïde (polarisation d’électret)
Réponse en fréquence
20 à 20 000 Hz (voir figure 1)
REMARQUE :Mesuré à 30°d’angle d’incidence à une surfa-
ce infinie.
Hz
dB
COURBE DE RÉPONSE EN FRÉQUENCE TYPIQUE
FIGURE 1

4
Courbe de directivité
Demi–cardioïde (cardioïde dans l’hémisphère situé au–des-
sus de la surface de montage), uniforme selon la fréquence,
symétrique par rapport à l’axe.
125 Hz
250 Hz
500, 1000 Hz
2500, 5000 Hz
6300, 10000 Hz
15000 Hz
COURBES DE DIRECTIVITÉ TYPIQUES
FIGURE 2
Niveau de sortie (à 1 000 Hz)
Tension de circuit ouvert : –59 dBV/Pa* (1.1 mV) typique
*1 Pa = 94 dB NPA
Impédance de sortie
150 W(charge reelle)
Polarité
Une pression acoustique positive sur le diaphragme produit
une tension positive sur la broche 2 par rapport à la
broche 3
NPA maximum
(20 Hz á 20 kHz, moins de 1% DHT)
2.5 kWde charge 160 dB. . . . . . . . . . . . . . . . . . . . . . . . . . . .
1 kWde charge 156 dB. . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Niveau d’écrêtage de sortie du préamplificateur
(20 Hz á 20 kHz, moins de 1% DHT)
2.5 kWde charge 6 dBV (2.0 V). . . . . . . . . . . . . . . . . . . . . .
1 kWde charge 2 dBV (1.26 V). . . . . . . . . . . . . . . . . . . . . .
Captage du ronflement électromagnétique
–7.5 dB équivalent NPA dans un champ de 1 mOe (60 Hz)
Bruit de sortie
35 dB NPA, pondéré en A
Rapport signal/bruit
59 dB réf 94 dB NPA
Gamme dynamique
125 dB (charge de 800 W, gain reglé sur 0 dB)
Alimentation
Tension en duplex, 48 Vcc
Connecteur
Microphone: Connecteur miniature de 3 broches, (TA3F)
Préamplificateur: Connecteur miniature de 4 broches,
(TA4F).
Corps
Corps en alliage de zinc, moulé, peint en noir mat avec une
grille en acier, noir mat.
Poids net
612 grammes
Homologation
Autorisé à porter la marque CE. Conforme à la directive CEM
européenne 89/336/CEE. Conforme aux critères applicables
de test et de performances de la norme européenne EN 55103
(1996) parties 1 et 2 pour les environnements résidentiels (E1)
et d’industrie légère (E2).
ACCESSOIRES FOURNIS
Sac de rangement 26B21. . . . . . . . . . . . . . . . . . . . . . . . . . . .
Préamplificateur RPM626. . . . . . . . . . . . . . . . . . . . . . . . . . . .
Câble de 4,6 m (15 pi) de long,
connecteurs TA3F à TA4F C98D. . . . . . . . . . . . . . . . . . .
PIÈCES DE RECHANGE
Cellule cardioïde RPM108. . . . . . . . . . . . . . . . . . . . . . . . . . .
Corps RPM622. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
CONFORMITÉ D’ENTRETIEN
Pour plus de détails sur les réparations ou les pièces, contac-
ter le service Entretien de Shure au 1–800–516–2525 (aux
États–Unis seulement). À l’extérieur des États–Unis, contac-
ter le centre de réparations Shure agréé.

5
MODELL BETA 91
Kondensator–Instrumentenmikrofon mit
Halbnierencharakteristik
Das Shure BETA 91 ist Kondensator–Grenzflächenmikro-
fon mit hohem Ausgangspegel, das einen speziell zugeschnit-
tenen Frequenzgang für Pedaltrommeln und andere Bassin-
strumente besitzt. Mit hervorragender Ansprechzeit und
„Punch“ liefert es Tonaufnahmen in Studioqualität, mit mini-
maler Verzerrung selbst bei höchsten Schalldruckpegeln.
Das BETA 91 erhält außerdem sein Halbnierenmuster (kar-
dioid in einer Halbkugel über der Montagefläche) über den ge-
samten Frequenzbereich hinweg aufrecht, wodurch hohe Ver-
stärkung vor Rückkopplung und maximale Isolierung von
unerwünschten Schallquellen sichergestellt sind.
TECHNISCHE EIGENSCHAFTEN
•Frequenzgang speziell auf Pedaltrommeln und Bassinstru-
mente abgestimmt
•Performance in Studioqualität, selbst bei höchsten Schall-
druckpegeln
•Flachform–Design kommt ohne externe Montageteile aus
•Geringe Empfindlichkeit für variable Abschlußimpedanz
•Phantomspeisung durch beliebiges Netzteil mit 11–bis–48
Volt Gleichspannung
•Abnehmbares Kabel zur einfachen Aufbewahrung
•Legendäre Shure Qualität, Robustheit und Haltbarkeit
ALLGEMEINE REGELN FÜR DEN MIKROFONGEBRAUCH
1. Das Mikrofon auf die gewünschte Schallquelle und weg von un-
erwünschten Schallquellen richten. Diese Regel ist wahr-
scheinlich weder offensichtlich noch intuitiv, da Nierenmikrofo-
ne wie das BETA 91 eine enge Richtcharakteristik besitzen.
2. Das Mikrofon so nahe wie möglich an die gewünschte Schall-
quelle (siehe die Tabelle in der nebenstehenden Spalte) heran-
bringen, um optimalen Rauschabstand zu erzielen.
3. Nur ein Mikrofon je Schallquelle verwenden.
4. Die geringstmögliche Anzahl an Mikrofonen verwenden, die
praktikabel ist.
5. Den Abstand zwischen den Mikrofonen mindestens dreimal so
groß wie den Abstand der nächstgelegenen Schallquelle zum
Mikrofon halten.
VERWENDUNG UND PLAZIERUNG
Die meisten gebräuchlichsten Anwendungen und Plazie-
rungsverfahren für das Modell BETA 91sind in der nachste-
henden Tabelle aufgeführt. Dabei ist zu berücksichtigen, daß
Mikrofontechnik im Grunde „Geschmackssache“ ist — von ei-
ner „einzig richtigen“ Mikrofonstellung kann nicht die Rede
sein.
VERWEN-
DUNGS-
ZWECK
EMPFOHLENE
MIKROFONP
LAZIERUNG*
QUALITÉ DE LA
TONALITÉ
Pedaltrommel Im Inneren der Trom-
mel, auf einem Polster
oder einer anderen ge-
polsterten Aufla-
gefläche, 25 bis 152
mm vom Pedalkopf ent-
fernt.
Voller, natürlicher Klang.
VERBINDUNGSKABEL
Ein 4,6 m langes Kabel wird für den Anschluß des Mikrofons
BETA 91 an den Vorverstärker mitgeliefert. Unter Umständen
ist es vorteilhafter, die Komponenten in einem größeren Ab-
stand zueinander aufzustellen. Zwischen dem Mikrofon BETA
91 und dem Vorverstärker kann ohne Signaldämpfung eine
zusätzliche Kabelstrecke von bis zu 23 m verlegt werden.
TECHNISCHE DATEN
Typ
Kondensatormikrofon mit Nierencharakteristik (Elektret-
vorpolung)
Frequenzgang
20 bis 20 000 Hz (siehe Abbildung 1)
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Hz
dB
TYPISCHER FREQUENZGANG
ABBILDUNG 1

6
Richtcharakteristik
Halbnierenförmig (kardioid in einer Halbkugel über der
Montagefläche) mit gleichförmigem Frequenzgang und
Achsensymmetrie.
125 Hz
250 Hz
500, 1000 Hz
2500, 5000 Hz
6300, 10000 Hz
15000 Hz
TYPISCHE RICHTCHARAKTERISTIKEN
ABBILDUNG 1
Ausgangspegel (bei 1000 Hz)
Leerlaufspannung: –59 dBV/Pa* (1.1 mV) typisch
*1 Pa = 94 dB Schalldruckpegel
Ausgangsimpedanz
150 W(Istwert)
Polarität
Positiver Druck an der Membran erzeugt positive Span-
nung an Stift 2 bezug auf Stift 3.
Maximaler Schalldruckpegel
(Bei 20 Hz bis 20 kHz, weniger als 1% Gesamtklirrfaktor)
2.5 kWLast 160 dB. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1 kWLast 156 dB. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Vorverstärkerausgang–Begrenzungspegel
(Bei 20 Hz bis 20 kHz, weniger als 1% Gesamtklirrfaktor)
2.5 kWLast 6 dBV (2.0 V). . . . . . . . . . . . . . . . . . . . . . . . . . .
1 kWLast 2 dBV (1.26 V). . . . . . . . . . . . . . . . . . . . . . . . . . .
Elektromagnetische Brummeinkopplung
Enspricht –7.5 dB Schalldruckpegel in einem Feld mit 1 Mil-
lioersted (60 Hz)
Ausgangsrauschen
35 dB Schalldruckpegel, Bewertungskurve A
Signalrauschabstand
59 dB bezogen auf 94 dB Schalldruckpegel
Dynamikbereich
125 dB (800 WLast, Pegeleinstellung 0 dB)
Spannungsversorgung
48 V Phantom–Gleichspannung
Stecker
Mikrofon: 3-Polig miniatur Steckverbinder, (TA3F)
Vorverstärker: 4-Polig miniatur Steckverbinder, (TA4F)
Gehäuse
Zinklegiertes Druckgußgehäuse mit schwarzer Mattlackie-
rung, Stahlgrill mit schwarzer Mattlackierung.
Nettogewicht
612 g
Zertifizierung
Zur CE–Kennzeichnung berechtigt. Entspricht der EU–
Richtlinie über elektromagnetische Verträglichkeit
89/336/EEC. Erfüllt die Prüfungs– und Leistungskriterien
der europäischen Norm EN 55103 (1996) Teil 1 und 2 für
Wohngebiete (E1) und Leichtindustriegebiete (E2).
MITGELIEFERTES ZUBEHÖR
Aufbewahrungstasche 26B21. . . . . . . . . . . . . . . . . . . . . . . .
Vorverstärker RPM626. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4,6 m langes Kabel,
TA3F– zu TA4F–Steckverbinder C98D. . . . . . . . . . . . . .
ERSATZTEILE
Kardioidenkapsel RPM108. . . . . . . . . . . . . . . . . . . . . . . . . . .
Gehäuse–Baugruppe RPM622. . . . . . . . . . . . . . . . . . . . . . .
KUNDENDIENST
Weitere Informationen über Kundendienst oder Ersatzteile
erhalten Sie von der Shure–Kundendienstabteilung unter der
Nummer 1–800–516–2525 (nur innerhalb der USA). Außer-
halb der USA wenden Sie sich bitte an ein Shure–Vertrags-
kundendienstzentrum.

7
MODELO BETA 91
MICROFONO DE CONDENSADOR
SEMICARDIOIDE PARA INSTRUMENTOS
GENERALIDADES
El Shure BETA 91 es un micrófono de condensador de fron-
tera con señal de salida de alta intensidad y una respuesta de
frecuencia ajustada que ha sido diseñado específicamente
para captar bombos y otros instrumentos de sonido grave.
Proporciona sensibilidad y claridad óptimas y ofrece sonido de
calidad de estudio, aun bajo niveles de presión acústica extre-
madamente altos.
El BETA 91 destaca un patrón de captación de semicardioi-
de (cardioide en el hemisferio superior a la superficie de mon-
taje) a través de toda su gama de frecuencias para asegurar
un nivel alto de ganancia antes de la realimentación y un exce-
lente nivel de rechazo de los sonidos no deseados.
CARACTERISTICAS
•Respuesta de frecuencia ajustada específicamente para
captar bombos e instrumentos de sonido grave
•Calidad de estudio, aun bajo niveles de presión acústica
extremadamente altos
•Diseño de perfil bajo que no requiere tornillería de montaje
externa
•Baja sensibilidad a las variaciones de la impedancia de
carga
•Puede recibir potencia fantasma de cualquier fuente a 48
VCC
•Cable desconectable para facilitar el almacenamiento
•La legendaria calidad, durabilidad y confiabilidad de Shure
REGLAS GENERALES DE USO DE MICROFONOS
1. .Apunte el micrófono hacia la fuente sonora deseada y alejado
de las fuentes no deseadas. Esto puede no ser obvio o eviden-
te, puesto que los micrófonos de cardioide tales como el BETA
91 tienen patrones de captación estrechos.
2. Coloque el micrófono tan cerca como sea posible a la fuente so-
nora deseada (consulte la tabla en la columna opuesta) para
elevar al máximo la relación de señal a ruido.
3. Utilice sólo un micrófono para captar una sola fuente sonora.
4. Utilice el menor número de micrófonos que resulte práctico.
5. Mantenga los micrófonos separados entre sí por una distancia
igual a por lo menos 3 veces la distancia a la fuente sonora más
cercana.
USOS Y COLOCACION
Algunas de las técnicas más comunes de uso y colocación
del micrófono BETA 91 se indican en la tabla siguiente. Re-
cuerde que la técnica de uso de los micrófonos es en gran par-
te cuestión de gusto personal—no existe una posición de mi-
crófono que sea la ”correcta”.
USO COLOCACION
SUGERIDA
DEL MICROFONO*
CALIDAD DEL TONO
Tambor
bombo Dentro del tambor, sobre una almohada u
otra superficie amorti-
guadora, de 25 a 152
mm (1 a 6 pulg) de la
cabeza de la maza.
Sonido pleno y de calidad
natural.
CABLE DE CONEXION
Se suministra un cable de 4,6 m para conectar el micrófono
BETA 91 al preamplificador. Puede ser deseable colocar los
componentes separados entre sí por una distancia mayor. Se
puede usar hasta 23 m de cable adicional entre el micrófono
BETA 91 y el preamplificador sin pérdidas de señal.
ESPECIFICACIONES
TipoCondensador (electreto polarizado)
Respuesta de frecuencia
20 a 20.000 Hz (vea la Figura 1)
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Hz
dB
RESPUESTA DE FRECUENCIA TIPICA
FIGURA 1

8
Patrón polar
Semicardioide (cardioide en el hemisferio sobre la superficie
de montaje), uniforme respecto a la frecuencia y simétrico
respecto al eje.
125 Hz
250 Hz
500, 1000 Hz
2500, 5000 Hz
6300, 10000 Hz
15000 Hz
PATRONES DE CAPTACION POLAR TIPICOS
FIGURA 2
Nivel de salida (a 1000 Hz)
Voltaje en circuito abierto: –59 dBV/Pa* (1.1 mV) típico
*1 Pa = 94 dB SPL
Impedancia de salida
La impedancia nominal es de 150W(real: 150W) para cone-
xión a entradas de micrófono de baja impedancia (baja Z)
Polaridad
Una presión positiva en el diafragma del micrófono produce
un voltaje positivo en la clavija 2 con respecto a la clavija 3
Nivel de presión acústica (SPL) máx.
(A 20 Hz a 20 kHz, menos de 1% THD)
2.5 W de carga 160 dB. . . . . . . . . . . . . . . . .
1 W de carga 156 dB. . . . . . . . . . . . . . . . . .
Nivel de limitación de salida del preamplificador
(A 20 Hz a 20 kHz, menos de 1% THD)
2.5 W de carga 6 dBV (2.0 V). . . . . . . . . . . . . . . . .
1 W de carga 2 dBV (1.26 V). . . . . . . . . . . . . . . . . .
Captación de zumbidos electromagnéticos
SPL equivalente de –7.5 dB en un campo de 1 mOe (60 Hz)
Nivel de señal de salida
35 dB de SPL, ponderación A
Relación de señal a ruido
59 dB relativo a 94 dB SPL
Gama dinámica
125 dB
Alimentación
Voltaje fantasma, 48 VCC
Conector
Micrófono: Conector miniatura hembra de 3 clavijas, (TA3F)
Preamplificador: Conector miniatura hembra de 4 clavijas,
(TA4F)
CajaCaja de fundición de aleación de zinc pintada en negro mate
con rejilla de acero en negro mate.
Peso neto
612 g
Certificaciones
Califica para llevar las marcas CE. Cumple la directiva eu-
ropea 89/336/EEC de compatibilidad electromagnética. Se
ajusta a los criterios correspondientes de verificación y fun-
cionamiento establecidos en la norma europea EN 55103
(1996), partes 1 y 2, para zonas residenciales (E1) y zonas
de industria ligera (E2).
ACCESORIOS SUMINISTRADOS
Bolsa de almacenamiento 26B21. . . . . . . . . . . . . . . . . . . . . .
Preamplificador RPM626. . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Cable de 4,6 m (15 pies),
conectores TA3F a TA4F C98D. . . . . . . . . . . . . . . . . . . . . . .
REPUESTOS
Cápsula de cardioide RPM108. . . . . . . . . . . . . . . . . . . . . . . .
Conjunto de caja RPM622. . . . . . . . . . . . . . . . . . . . . . . . . . . .
DECLARACION DE SERVICIO
Para información adicional acerca del servicio o repuestos, lla-
me al Departamento de servicio Shure al teléfono
1–800–516–2525. Fuera de los EE.UU., llame al servicentro au-
torizado de productos Shure.

9
MODELLO BETA 91
MICROFONO SEMICARDIOIDE
A CONDENSATORE DA STRUMENTO
DESCRIZIONE GENERALE
Lo Shure BETA 91 è un microfono da effetto di contorno, a
condensatore, a uscita elevata, la cui risposta in frequenza è
stata studiata per grancasse e altri strumenti per toni bassi.
Permette di ottenere un attacco straordinariamente forte e
offre una qualità dei suoni comparabile a quella ottenibile in stu-
dio, con distorsione minima anche a livelli altissimi di pressione
sonora.
Il BETA 91 presenta una caratteristica semicardioide (il lobo è
nella semisfera sopra la superficie di montaggio) nell’intera gam-
ma di frequenze, per assicurare un alto guadagno a monte della
retroazione e una reiezione eccellente dei suoni indesiderati.
CARATTERISTICHE
•Andamento della risposta in frequenza realizzato apposita-
mente per grancasse e altri strumenti per toni bassi.
•Qualità dei suoni comparabile a quella ottenibile in studio,
anche a livelli altissimi di pressione sonora.
•Design a profilo basso, che non richiede ferramenta di
montaggio.
•Bassa sensibilità a variazioni dell’impedenza di carico.
•Alimentabile mediante alimentatori phantom in grado di
applicare tensioni comprese tra 48 V c.c.
•Cavo scollegabile, quindi facilmente riponibile.
•Le leggendarie qualità, robustezza e affidabilità dei prodotti
Shure.
REGOLE GENERALI PER L’USO DEL MICROFONO
1. Rivolgete il microfono verso la sorgente sonora da riprendere,
lontano da sorgenti indesiderate. Questo può non essere ovvio
o intuitivo, perché i microfoni cardioide, quale il BETA 91, hanno
una caratteristica di ripresa unidirezionale.
2. Collocate il microfono quanto più vicino possibile alla sorgente
sonora da riprendere (vedi tabella nella colonna a fianco), per
massimizzare il rapporto segnale/rumore.
3. Usate un solo microfono per ciascuna sorgente sonora.
4. Usate il minimo numero di microfoni possibile.
5. Se usate più microfoni, la distanza tra l’uno e l’altro deve essere
uguale ad almeno tre volte la distanza dalla sorgente sonora più
vicina.
APPLICAZIONI E COLLOCAZIONE
Nella tabella seguente sono elencate le applicazioni più comuni
del BETA 91 e suggerimenti su come collocarlo nei vari casi. Ten-
ete presente che non esiste un metodo ”giusto”per disporre mi-
crofoni; la loro collocazione dipende soprattutto dalle preferenze
personali.
APPLICA-
ZIONE COLLOCAZIONE SUGGERITA DEL
MICROFONO*
QUALITÀ DEI TONI
Grancassa Dentro la grancassa, su
un cuscino o altra su-
perficie morbida, a una
distanza compresa tra
25 e 152 mm dal bat-
tente.
Suono pieno, naturale.
CAVO DI COLLEGAMENTO
Al microfono BETA 91 è accluso un cavo da 4,6 m (15 piedi) che
serve a collegarlo al preamplificatore. Può essere desiderabile
disporre i componenti a una maggiore distanza tra di loro; è possi-
bile aumentarla di altri 23 m (75 piedi) al massimo mediante una
prolunga, senza causare attenuazione del segnale.
DATI TECNICI
Modello
Cardioide, a condensatore (polarizzazione a elettrete)
Risposta in frequenza
Da 20 a 20.000 Hz (vedi Figura 1)
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
ÁÁÁÁÁÁÁÁÁÁÁÁÁÁÁ
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Á
Hz
dB
RISPOSTA IN FREQUENZA TIPICA
FIGURA 1

10
Diagramma polare
Semicardioide (lobo nella semisfera sopra la superficie di
montaggio), uniforme in frequenza, simmetrico rispetto all’a-
sse.
125 Hz
250 Hz
500, 1000 Hz
2500, 5000 Hz
6300, 10000 Hz
15000 Hz
DIAGRAMMI POLARI TIPICI
FIGURA 2
Livello di uscita (a 1.000 Hz)
Tensione a circuito aperto: –59 dBV/Pa* (1.1 mV) valore tipi-
co
*1 Pa = 94 dB di SPL
Impedenza di uscita
Impedenza nominale di 150 W(150 Weffettivi) in caso di col-
legamento con ingressi a bassa impedenza nominale.
Polarità
Una pressione positiva sul diaframma produce una tensione
positiva sul piedino 2 rispetto al piedino 3.
Livello di pressione sonora (SPL) max.
(Da 20 Hz a 20 kHz, con meno di 1% di distorsione armonica
totale)
2.5 kWdi carico 160 dB. . . . . . . . . . . . . . . .
1 kWdi carico 156 dB. . . . . . . . . . . . . . . . . .
Livello di limitazione (clipping) all’uscita del preamplifica-
tore(Da 20 Hz a 20 kHz, con meno di 1% di distorsione armonica
totale)
2.5 kWdi carico 6 dBV (2.0 V). . . . . . . . . . . . . . . .
1 kWdi carico 2 dBV (1.26 V). . . . . . . . . . . . . . . . . .
Ricezione del ronzio elettromagnetico
–7.5 dB di SPL equivalente in un campo di 1 mOe (60 Hz)
Rumore di uscita
35 dB di SPL (rete di ponderazione A)
Rapporto segnale/rumore
59 dB, rif. 94 dB di SPL
Gamma dinamica
125 dB
Alimentazione
Tensione phantom (simplex) compresa tra 48 V c.c.
Connettore
Microfono: Connettore miniatura 3-piedini, (TA3F)
Preamplificatore: Connettore miniatura 4-piedini, (TA4F)
Involucro
In lega di zinco, pressofuso, verniciato, nero, opaco, con gri-
glia di acciaio nera, opaca.
Peso netto
612 g
Certificazioni
Contrassegnabile con il marchio CE. Conforme alla diretti-
va europea sulla compatibilità elettromagnetica
89/336/CEE. Conforme ai criteri sulle prestazioni e alle
prove pertinenti specificati nella norma europea EN 55103
(1996) parti 1 e 2, per ambienti residenziali (E1) e industriali
leggeri (E2).
ACCESSORI IN DOTAZIONE
Custodia 26B21. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Preamplificatore RPM626. . . . . . . . . . . . . . . . . . . . . . . . . . . .
Cavo da 4,6 m, connettori TA3F – TA4F C98D. . . . . . . . . . . .
PARTI DI RICAMBIO
Capsula per caratteristica cardioide RPM108. . . . . . . . . . . .
Involucro RPM622. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
SERVIZIO DI ASSISTENZA
Per assistenza o informazioni sui ricambi, rivolgetevi al servizio
di assistenza Shure chiamando il numero 1–800–516–2525 (negli
USA). Fuori degli USA rivolgetevi al centro di assistenza Shure
autorizzato.

SHURE Incorporated http://www.shure.com
United States, Canada, Latin America, Caribbean:
5800 W. Touhy Avenue, Niles, IL 60714-4608, U.S.A.
Phone: [phone] U.S. Fax: [phone] Intl Fax: [phone]
Europe, Middle East, Africa:
Shure Europe GmbH, Phone: [phone] Fax: [phone]
Asia, Pacific:
Shure Asia Limited, Phone: [phone] Fax: [phone]
