Shure SM27 User manual

© 2014 Shure Incorporated
27A14124 (Rev. 2)
WIRED MICROPHONE
SM27
USER GUIDE
Le Guide de l’Utilisateur
Guia del Usuario
Guida dell’Utente
Bedienungsanleitung
日本語
Manual do Usuário
Printed in U.S.A.

3
SM27 User Guide
Cardioid Condenser Microphone
The Shure® SM27 is a rugged and versatile large-diaphragm, side-address
cardioid microphone. Low self-noise and extended frequency response picks
up vocal and instrument nuances with clarity. Durable Shure construction
features three separate mesh layers that reduce wind and breath noise.
Equally comfortable on the stage or in the studio.
Features
• Cardioid polar pattern—the most commonly used pattern for both studio
and live applications
• 1 inch, externally biased, ultra-thin, 2.5 μm, 24 Karat gold-layered, low
mass, Mylar®diaphragm provides superior transient response
• Class A, discrete, transformerless preamplifier for transparency, extremely
fast transient response and no crossover distortion, while minimizing
harmonic and intermodulation distortions
• Premium electronic components and gold-plated internal and external
connectors
• Subsonic filter eliminates rumble from mechanical vibration below 17 Hz
• Switchable 15 dB pad for handling extremely high sound pressure levels
(SPLs)
• 3-position switchable low-frequency filter helps reduce unwanted
background noise or counteract proximity effect
• Integrated three-stage “pop” protection grille reduces plosives and other
breath noise
• Internal shock mount reduces handling and stand noise
Variations
SM27-LC: Includes a padded carrying bag and low-profile stand mount.
SM27-SC: Includes a rubber-suspension shock mount and velveteen pouch.
Performance Characteristics
• Extremely uniform polar response
• Extended frequency response
• Minimal self-noise
• Exceptional low-frequency reproduction
• Able to withstand high SPLs
• High output level
• No crossover distortion
• Superior common-mode rejection and suppression of radio frequency
interference (RFI)
Applications
• Brass and woodwind instruments
• Orchestras, choirs, and wind ensembles
• Overhead miking of drums and percussion instruments
• Close-miking of acoustic instruments such as piano, guitar, violins,
drums, and percussion
• Low-frequency instruments such as double bass and kick drum
• Electric guitar and bass amplifiers
• Vocals and speech
• Room ambience
Note: Sound quality is strongly affected by microphone location and
room acoustics. To achieve the best overall sound for a particular
application, it may be necessary to experiment with microphone
placement and room treatments.
Mounting the Microphone
Use the supplied microphone mount with floor or boom stands. Visit www.
shure.com for more mounting options:
• To reduce the pickup of unwanted low-frequency mechanical vibrations,
use an isolating shock mount.
• For stereo applications, use the optional Shure A27M Stereo
Microphone Adapter.
Positioning the Microphone
The front of the microphone is marked by the logo. Position this
side toward the sound source.
Selecting Low-Frequency Response
A three-position switch on the back of the microphone lets you adjust the
low-frequency response. Use the low-frequency filter to reduce wind noise,
room noise, or proximity effect.
Flat response. Provides the most natural sound in most applications.
Low frequency cutoff. Provides an 18 dB-per-octave cutoff at 80
Hz. Helps eliminate floor rumble and low-frequency room noise from
heating and air conditioning systems. This setting may also be used to
compensate for proximity effect or to reduce low frequencies that make an
instrument sound dull or muddy.
Low frequency rolloff. Provides a 6 dB-per-octave rolloff filter at
115 Hz. Use this to compensate for proximity effect or to reduce low
frequencies that could make an instrument sound dull or muddy.

4
Setting Attenuation
The attenuation switch lets you reduce the signal level without altering
the frequency response. This can prevent extremely loud sounds from
overloading the microphone.
0 dB For “quiet” to “normal” sound levels.
-15 dB For use with extremely loud sound sources such as
drums, horns, or loud guitar cabinets.
Integral Pop Filter
The microphone grille consists of 3 separate mesh layers that act as an
integral pop filter. This helps reduce wind and breath noise. Depending on
the performer, an external pop-protection screen or windscreen may be
necessary when close-miking vocalists.
Load Impedance
Maximum SPL capability, output clipping level, and dynamic range vary
with the input load impedance of the preamplifier to which you connect
the microphone. Shure recommends a minimum input load impedance of
1000 Ω. Most modern microphone preamplifiers meet this requirement.
Higher impedance results in better performance for these specifications.
Power Requirements
This microphone requires phantom power and performs best with a 48
Vdc supply (IEC-61938). However, it will operate with slightly decreased
headroom and sensitivity with supplies as low as 11 Vdc.
Most modern mixers provide phantom power. You must use a balanced
microphone cable: XLR-to-XLR or XLR-to-TRS.
Specifications
Type
Electret Condenser
Frequency Response
20 to 20,000 Hz
Polar Pattern
Cardioid
Output Impedance
140 Ω
Sensitivity
at 1kHz,open circuit voltage
-37 dBV/Pa[1]
Maximum SPL
1 kHz at 1% THD[2]
2500 Ω load 138 dB (152 dB, PAD ON)
1000 Ω load 133 dB (147 dB, PAD ON)
Signal-To-Noise Ratio[3]
84.5 dB
Dynamic Range
at 1kHz
2500 Ω load 128 dB
1000 Ω load 123 dB
Common Mode Rejection
20 Hz to 20 kHz
>55 dB
Clipping Level
20 Hz to 20 kHz, at 1% THD
2500 Ω load 7 dB
1000 Ω load 1 dB
Self Noise
equivalent SPL, A-weighted, typical
9.5 dB
Polarity
Positive pressure on diaphragm produces positive voltage on pin 2 with respect to pin 3
Weight
642 g(22.6 oz.)
Switch
Attenuator -15 dB
Low Frequency Response Flat, –6 dB/octave below 115
Hz, or –18 dB/octave below
80 Hz
Connector
Three-pin professional audio (XLR), male, balanced
Power Requirements
48 V DCphantom power, 5.4 mA
[1] 1 Pa=94 dB SPL
[2] THD of microphone preamplifier when applied input signal level is equivalent to cartridge output
at specified SPL
[3] S/N ratio is the difference between 94 dB SPL and equivalent SPL of self-noise, A-weighted

5
60 cm
20 200001000 1000050 100
9876543 2 876543
+10
0
–10
Hz
dB
29

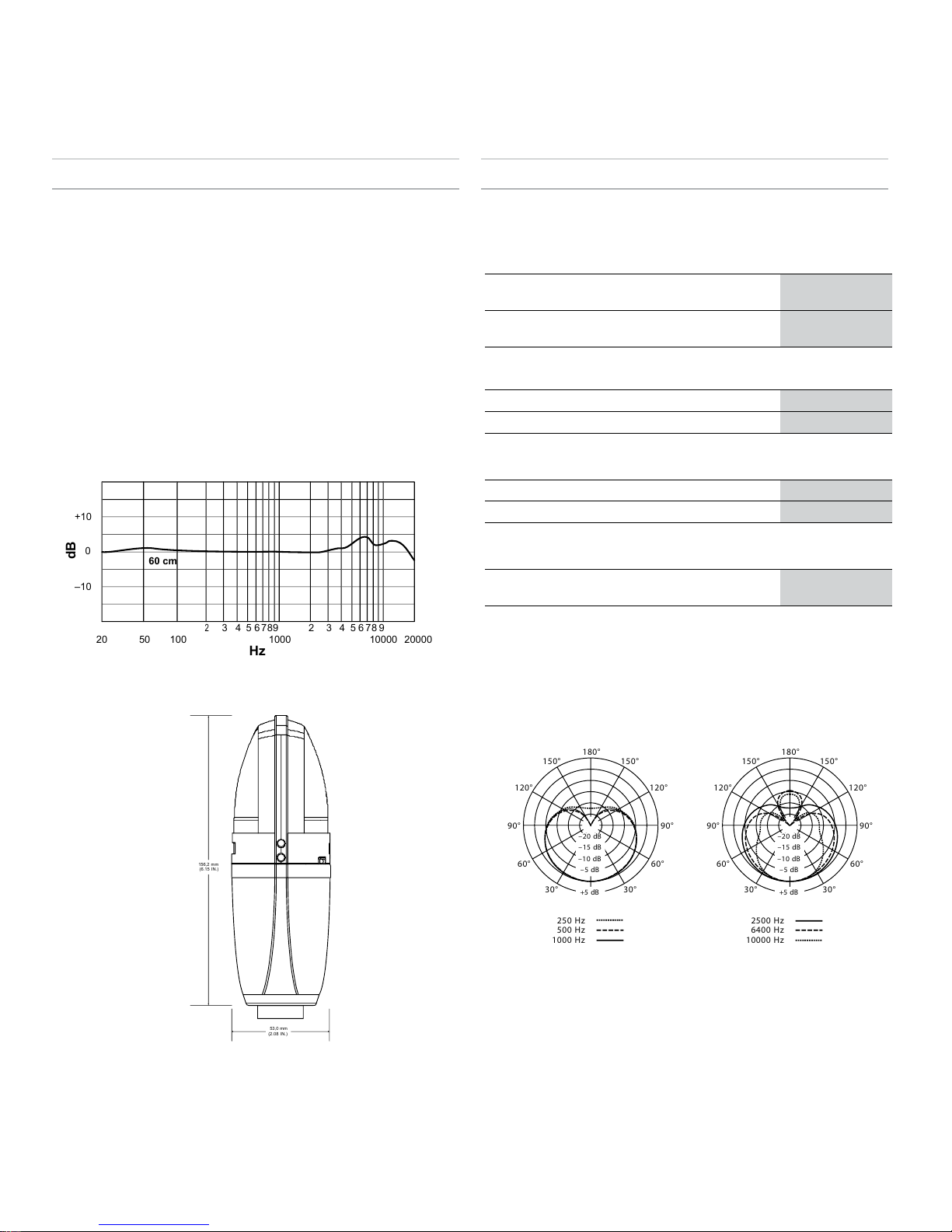

Typical Frequency Response
Accessories
Furnished Accessories
SM27-LC
Black Mount/Swivel Adapter for Beta 27, KSM27,
KSM32 and KSM44 A32M
Padded, Zippered Carrying Bag for Beta 27, SM27 A27ZB
SM27-SC
Protective Velveteen Pouch 95A14078
ShureLock®Rubber Isolated Shock Mount A27SM
Optional Accessories
Black Foam Windscreen for BETA 27, KSM27,
KSM32, KSM42, KSM44, KSM44A, PG27, PG42
and SM27
A32WS
Popper Stopper® Pop Filter with Metal Gooseneck
and Microphone Stand Clamp PS-6
Replacement Parts
ShureLock®Shock Mount Rubber Rings (4) for
KSM27 and SM27 RPM642
180°
150°
120°
90
°
60°
30°
150°
120°
90°
60°
30°
–20 dB
–15 dB
–10 dB
–5 dB
+5 dB
180°
150°
120°
90°
60°
30°
150°
120°
90
°
60°
30°
–20 dB
–15 dB
–10 dB
–5 dB
+5 dB
250 Hz
500 Hz
1000 Hz 10000 Hz
6400 Hz
2500 Hz
Typical Polar Patterns
156,2 mm
(6.15 IN.)
53,0 mm
(2.08 IN.)
Overall Dimensions
Certifications
This product meets the Essential Requirements of all relevant European
directives and is eligible for CE marking.
The CE Declaration of Conformity can be obtained from: www.shure.com/
europe/compliance
Authorized European representative:
Shure Europe GmbH
Headquarters Europe, Middle East & Africa
Department: EMEA Approval
Jakob-Dieffenbacher-Str. 12
75031 Eppingen, Germany
Phone: [phone]
Fax: [phone]
Email: [email protected]

6
SM27 User Guide
Microphone électrostatique cardioïde
Le Shure® SM27 est un microphone cardioïde à grand diaphragme et à
captage latéral robuste et polyvalent. Son faible niveau de bruit propre et sa
réponse en fréquence étendue lui permettent de capter les nuances vocales
et instrumentales avec clarté. La construction Shure durable comprend
trois couches de mailles distinctes qui réduisent les bruits de vent et de
respiration. Aussi confortable sur scène qu’en studio.
Caractéristiques
• Courbe de directivité cardioïde—la plus fréquemment utilisée pour les
enregistrements en studio et en direct
• Le diaphragme Mylar®de 1 po (25 mm), polarisé extérieurement, ultra-
mince, à couche d’or 24 carats de 2,5 µm et de faible masse assure une
réponse transitoire inégalée
• Le préamplificateur discret, sans transformateur, de classe A, assure la
transparence, une réponse transitoire extrêmement rapide et l’absence de
distorsion de recoupement, tout en réduisant au minimum les distorsions
harmoniques et d’intermodulation.
• Composants électroniques haut de gamme et connecteurs internes et
externes plaqués or
• Un filtre subsonique élimine le ronflement dû aux vibrations mécaniques
en dessous de 17 Hz
• L’atténuateur de 15 dB à sélecteur permet de prendre en charge des
niveaux de pression acoustique élevés (SPL)
• Le filtre à basse fréquence commutable à 3 positions permet de minimiser
les bruits de fond indésirables et de compenser l’effet de proximité.
• La grille intégrée de protection anti-bruit à trois couches réduit les
plosives et autres bruits de respiration.
• La suspension antichoc interne réduit les bruits de manipulation et ceux
provenant du pied de micro
Variantes
SM27-LC : Comprend un sac de transport rembourré et un dispositif de
montage sur pied extra-plat.
SM27-SC : Comprend une monture antichoc à suspension en caoutchouc et
une sacoche en velours.
Caractéristiques des performances
• Réponse polaire extrêmement régulière
• Réponse en fréquence étendue
• Niveau minimal de bruit propre
• Reproduction des basses fréquences exceptionnelle
• Capacité de résister à des niveaux SPL élevés
• Niveau de sortie élevé
• Aucune distorsion de croisement
• Rejet en mode commun et suppression des parasites haute fréquence
exceptionnels
Applications
• Cuivres et bois
• Orchestres, choeurs et ensembles d’instruments à vent
• Prise de son en overhead des batteries et percussions
• Prise de son en proximité d’instruments acoustiques tels que le piano,
la guitare, les violons, la batterie et les percussions
• Instruments à basse fréquence tels que la contrebasse et la grosse
caisse
• Reprise d’amplificateurs de guitare et de basse électriques
• Chant et voix parlée
• Son d’ambiance
Remarque : Le placement du microphone et l’acoustique des locaux
ont des répercussions significatives sur la qualité du son. Pour obtenir
le meilleur son dans une application donnée, il peut être souhaitable de
faire des essais de placement du microphone et de traitements de la
pièce.
Montage du microphone
Utiliser la suspension de microphone fournie avec le pied ou la perche.
Pour plus de détails sur les options de montage, visiter www.shure.com :
• Pour réduire le captage des vibrations mécaniques basses fréquences
indésirables, utiliser une suspension isolante.
• Pour les applications stéréo, utiliser l’adaptateur de microphone stéréo
Shure A27M en option.
Mise en place du microphone
Le logo apparaît sur le devant du microphone. Placer le
microphone de telle sorte que ce côté soit en face de la source sonore.
Sélection de la réponse en basse fréquence
Un commutateur à trois positions situé à l’arrière du microphone permet
le réglage de la réponse en basse fréquence. Utiliser le filtre à basse
fréquence pour réduire le bruit du vent, le bruit ambiant ou l’effet de
proximité.
Réponse uniforme. Produit le son le plus naturel dans la plupart des
applications.
Coupure des basses fréquences. Offre une coupure de 18 dB par
octave à 80 Hz. Aide à éliminer les vibrations du sol et les bruits à basse
fréquence provenant des systèmes de chauffage et de climatisation. Ce
réglage peut être également utilisé pour compenser l’effet de proximité
ou pour réduire les basses fréquences qui peuvent rendre le son d’un
instrument terne ou lourd.
Atténuation des basses fréquences. Offre une coupure de 6 dB par
octave à 115 Hz. Utiliser ce réglage pour compenser l’effet de proximité
ou pour réduire les basses fréquences qui pourraient rendre le son d’un
instrument terne ou lourd.

7
Réglage de l’atténuation
Le sélecteur d’atténuation permet de réduire le niveau du signal sans
modifier la réponse en fréquence. Ceci évite que des sons extrêmement
puissants entraînent une surmodulation du microphone.
0 dB pour les niveaux sonores « faibles » à « normaux ».
-15 dB pour les sources sonores extrêmement puissantes,
telles que les batteries, les cuivres ou les
amplificateurs de guitares puissants.
Filtre anti-bruit intégré
La grille du microphone comprend 3 couches de mailles distinctes
agissant comme filtre anti-bruit intégré. Cela contribue à réduire les bruits
de vent et de respiration. Suivant l’utilisateur, un écran anti-bruit externe
ou une bonnette anti-vent peut s’avérer nécessaire pour enregistrer des
voix à faible distance.
Impédance de charge
La capacité SPL maximum, le niveau d’écrêtage en sortie et la plage
dynamique varient avec l’impédance d’entrée du préamplificateur sur
lequel le microphone est raccordé. Shure recommande une impédance
d’entrée d’au moins 1000 Ω. La plupart des préamplificateurs de
microphone modernes satisfont cette spécification. Une impédance élevée
donne de meilleures performances pour ces spécifications.
Alimentation
Ce microphone nécessite une alimentation fantôme et fonctionne le
mieux avec une alimentation 48 V c.c. (IEC-61938). Cependant, il peut
également fonctionner avec une alimentation minimale de 11 V c.c., au
prix d’une plage dynamique et d’une sensibilité légèrement réduites.
La plupart des mélangeurs modernes offrent une alimentation fantôme. Il
est nécessaire d’utiliser un câble de microphone symétrique : XLR-XLR
ou XLR-Jack.
Caractéristiques
Type
Condensateur à électret
Réponse en fréquence
20 à 20,000 Hz
Courbe de directivité
Cardioïde
Impédance de sortie
140 Ω
Sensibilité
à 1 kHz,tension en circuit ouvert
-37 dBV/Pa[1]
SPL maximum
1 kHz avec DHT de 1 %[2]
Charge de 2500 Ω 138 dB (152 dB, ATTÉNUATEUR ACTIVÉ)
Charge de 1000 Ω 133 dB (147 dB, ATTÉNUATEUR ACTIVÉ)
Rapport signal/bruit[3]
84,5 dB
Plage dynamique
à 1 kHz
Charge de 2500 Ω 128 dB
Charge de 1000 Ω 123 dB
Rejet en mode commun
20 Hz à 20 kHz
>55 dB
Niveau d'écrêtage
20 Hz à 20 kHz, avec DHT de 1 %
Charge de 2500 Ω 7 dB
Charge de 1000 Ω 1 dB
Bruit propre
équivalent SPL, pondéré en A, typique
9,5 dB
Polarité
Une pression acoustique positive sur le diaphragme produit une tension positive sur la broche 2
par rapport à la broche 3.
Poids
642 g(22,6 oz)
Interrupteur
Attenuator -15 dB
Low Frequency Response Uniforme, –6 dB/octave en dessous de 115 Hz
ou –18 dB/octave en dessous de 80 Hz
Connecteur
Audio professionnel à trois broches (XLR), mâle, symétrique
Alimentation
48 V c.c.alimentation fantôme, 5,4 mA
[1] 1 Pa=94 dB SPL
[2] THD of microphone preamplifier when applied input signal level is equivalent to cartridge output
at specified SPL
[3] S/N ratio is the difference between 94 dB SPL and equivalent SPL of self-noise, A-weighted

8
60 cm
20 200001000 1000050 100
9876543 2 876543
+10
0
–10
Hz
dB
29
Réponse en fréquence typique
Accessoires
Accessoires fournis
SM27-LC
Pince micro ShureLock® (noire) pour KSM32 et
BETA 27 A32M
Ensemble d’accessoires pour sac fourre-tout à
fermeture éclair - SM27/BETA 27 A27ZB
SM27-SC
Sacoche de protection en velours 95A14078
Suspension élastique ShureLock®A27SM
Accessoires en option
Bonnette anti-vent A32WS
Popper Stopper®PS-6
Pièces de rechange
Anneaux en caoutchouc pour monture antichoc
(quatre) RPM642
180°
150°
120°
90
°
60°
30°
150°
120°
90°
60°
30°
–20 dB
–15 dB
–10 dB
–5 dB
+5 dB
180°
150°
120°
90°
60°
30°
150°
120°
90
°
60°
30°
–20 dB
–15 dB
–10 dB
–5 dB
+5 dB
250 Hz
500 Hz
1000 Hz 10000 Hz
6400 Hz
2500 Hz
Courbes de directivité typiques
156,2 mm
(6.15 IN.)
53,0 mm
(2.08 IN.)
Dimensions hors tout
Homologations
Ce produit est conforme aux exigences essentielles de toutes les
directives européennes applicables et est autorisé à porter la marque CE.
La déclaration de conformité CE peut être obtenue auprès de : www.
shure.com/europe/compliance
Représentant agréé européen :
Shure Europe GmbH
Siège Europe, Moyen-Orient et Afrique
Service : Homologation EMA
Jakob-Dieffenbacher-Str. 12
75031 Eppingen, Allemagne
Téléphone : 49-7262-92 49 0
Télécopie : 49-7262-92 49 11 4
Courriel : [email protected]

9
SM27 User Guide
Kondensatormikrofon mit Nierencharakteristik
Das Shure® SM27 ist ein robustes und vielseitiges Mikrofon mit großer
Membran und Nieren-Richtcharakteristik, das von der Seite besprochen
wird. Es verfügt über ein geringes Eigenrauschen und nimmt aufgrund
des weiten Frequenzgangs Nuancen von Gesang und Musikinstrumenten
deutlich auf. Die robuste Shure-Konstruktion weist drei separate
Geflechtschichten auf, die Wind- und Atemgeräusche reduzieren. Auf der
Bühne und im Studio bietet das Mikrofon den gleichen Komfort.
Technische Eigenschaften
• Nieren-Richtcharakteristik — die häufigste Einstellung sowohl für Studio-
als auch Live-Einsätze
• Überlegenes Einschwingverhalten durch extern polarisierte, ultradünne
(2,5 µm), vergoldete (24 Karat) Mylar®-Membran mit 1 Zoll Durchmesser
und geringer Masse
• Transparenz und extrem schnelles Einschwingverhalten ohne
Übernahmeverzerrung und mit minimalem Klirrfaktor durch
transformatorlosen diskreten Vorverstärker der Klasse A
• Hochwertige elektronische Komponenten und vergoldete interne und
externe Verbindungen
• Rumpelfilter eliminiert Störungen durch mechanische Vibrationen unter
17 Hz
• Schaltbare 15-dB-Vordämpfung zur Bewältigung äußerst hoher
Schalldruckpegel
• LowCut-Filter mit 3 Schaltstellungen verringert Hintergrundgeräusche und
wirkt dem Nahbesprechungseffekt entgegen
• Eingebauter dreistufiger Poppschutzgrill verringert „Popp“- und andere
Atemgeräusche.
• Interner Erschütterungsabsorber verringert Handhabungs- und
Stativgeräusche
Varianten
SM27-LC: Gepolsterte Tragetasche und Stativhalterung in Flachform im
Lieferumfang enthalten.
SM27-SC: Gummi-Erschütterungsabsorber und Samt-Schutzbeutel im
Lieferumfang enthalten.
Leistungsmerkmale
• Äußerst gleichförmige Richtcharakteristik
• Erweiterter Frequenzgang
• Minimales Eigenrauschen
• Außergewöhnlich gute Wiedergabe im Tiefbassbereich
• Hält hohen Schalldruckpegeln stand
• Hoher Ausgangspegel
• Keine Übernahmeverzerrung
• Ausgezeichnete Gleichtaktunterdrückung sowie Unterdrückung von
HF-Störungen
Verwendungsmöglichkeiten
• Blech- und Holzblasinstrumente
• Orchester, Chöre und Bläserensembles
• Drums und Schlaginstrumente (Mikrofonabnahme von oben)
• Mikrofonnahabnahme von Akustikinstrumenten, wie z. B. Klavier,
Gitarre und Streicher
• Bassinstrumente, wie z. B. Kontrabass und Bassdrum
• Elektrogitarren- und Bassgitarrenverstärker
• Gesang und Sprache
• Raumatmosphäre
Hinweis: Die Klangqualität hängt erheblich von der Mikrofonplatzierung
und der Raumakustik ab. Zur Erzielung des besten Gesamtklangs
für eine bestimmte Anwendung ist es eventuell notwendig, mit der
Mikrofonplatzierung und Veränderungen am Raum zu experimentieren.
Befestigung des Mikrofons
Die mitgelieferte Mikrofonbefestigung für Bodenstative oder Galgen
verwenden. Weitere Montageoptionen sind unter www.shure.com zu
finden:
• Zur Unterdrückung von niederfrequenten, mechanischen Vibrationen
einen isolierenden Shock-Absorber verwenden.
• Für Stereoanwendungen den optionalen Shure Stereo-Mikrofonadapter
A27M verwenden.
Platzierung des Mikrofons
Die Vorderseite des Mikrofons weist das -Logo auf. Diese Seite
zur Schallquelle richten.
Einstellung des LowCut-Filters
Ein dreistufiger LowCut-Filter ermöglicht die Einstellung des
Frequenzverlaufs im Bassbereich. Mit Hilfe des Filters können Wind- und
tieffrequente Störgeräusche sowie der Nahbesprechungseffekt reduziert
werden.
Linearer Frequenzgang. Bietet bei den meisten Anwendungen den
natürlichsten Klang.
Steilflankiger Hochpassfilter. Bietet eine Absenkung von 18
dB/Oktave ab 80 Hz. Trägt zur Unterbindung von Trittschall und
niederfrequenten Hintergrundgeräuschen bei. Diese Einstellung
kann auch zur Kompensation des Nahbesprechungseffekts oder zur
Verringerung niedriger Frequenzen, die ein Instrument dumpf oder
unsauber klingen lassen, verwendet werden.
Bassabsenkungs-Rolloff. Stellt ein Rolloff von 6 dB pro
Oktave unter 115 Hz zur Verfügung. Dient zur Kompensation des
Nahbesprechungseffekts oder zur Verringerung niedriger Frequenzen, die
ein Instrument dumpf oder unsauber klingen lassen.

10
Einstellung der Vordämpfung
Das Dämpfungsglied ermöglicht die Absenkung des Signals direkt
nach der Kapsel, ohne den Frequenzgang zu verändern. Dadurch kann
das Clipping des Vorverstärkers bei extrem hohen Schalldruckpegeln
verhindert werden.
0 dB Für „leise“ bis „normale“ Schallpegel.
-15 dB Zur Verwendung mit extrem lauten Schallquellen
wie Schlagzeug, Hörnern oder bei der Abnahme
von E-Gitarren.
Integrierter Poppfilter
Der Mikrofongrill besteht aus drei separaten Geflechtschichten, die als
integrierter Poppfilter wirken. Dies trägt zur Verringerung von Atem-
und Windgeräuschen bei. Bei Mikrofonnahabnahmen von Sängern
ist abhängig vom Künstler eventuell ein externer Poppschutz oder
Windschutz erforderlich.
Abschlussimpedanz
Der maximal zu verarbeitende Schalldruck, der Übersteuerungspegel und
der Dynamikbereich sind abhängig von der Eingangsabschlussimpedanz
des Vorverstärkers, an den das Mikrofon angeschlossen wird. Shure
empfiehlt eine minimale Eingangsabschlussimpedanz von 1000 Ω. Die
meisten modernen Mikrofonvorverstärker erfüllen diese Anforderung.
Höhere Impedanzen ergeben bessere Leistung für diese Spezifikationen.
Versorgungsspannungen
Dieses Mikrofon erfordert Phantomspeisung und erzielt die beste Leistung
bei einer Speisung mit 48 V Gleichspannung (IEC-61938). Das Mikrofon
funktioniert ebenfalls bei geringer Spannung bis zu 11 V DC, jedoch mit
leicht verringerter Leistung und Empfindlichkeit.
Die meisten modernen Mischpulte bieten Phantomspeisung. Ein
symmetrisches Mikrofonkabel ist zu verwenden: XLR-zu-XLR bzw.
XLR-zu-TRS.
Technische Daten
Typ
Elektret-Kondensator
Frequenzgang
20 bis 20,000 Hz
Richtcharakteristik
Niere
Ausgangsimpedanz
140 Ω
Empfindlichkeit
auf 1 kHz,Leerlaufspannung
-37 dBV/Pa[1]
Maximaler Schalldruckpegel
1 kHz bei 1 % Gesamtklirrfaktor[2]
2500 Ω Last 138 dB (152 dB, DÄMPFUNGSGLIED EIN)
1000 Ω Last 133 dB (147 dB, DÄMPFUNGSGLIED EIN)
Signalrauschabstand[3]
84,5 dB
Dynamikbereich
auf 1 kHz
2500 Ω Last 128 dB
1000 Ω Last 123 dB
Gleichtaktunterdrückung
20 Hz bis 20 kHz
>55 dB
Begrenzungspegel
20 Hz bis 20 kHz, bei 1 % Gesamtklirrfaktor
2500 Ω Last 7 dB
1000 Ω Last 1 dB
Eigenrauschen
äquivalenter Schalldruckpegel, A-bewertet, typisch
9,5 dB
Polarität
Positiver Druck an der Membran erzeugt positive Spannung an Pin 2 in Bezug auf Pin 3.
Gewicht
642 g(22,6 oz.)
Schalter
Attenuator -15 dB
Low Frequency Response Linear, -6 dB/Oktave unterhalb 115 Hz oder
-18 dB/Oktave unterhalb 80 Hz
Stecker
Dreipoliger (XLR) Profi-Audiostecker, symmetrisch
Versorgungsspannungen
48 V DCPhantomspeisung, 5,4 mA
[1] 1 Pa=94 dB SPL
[2] THD of microphone preamplifier when applied input signal level is equivalent to cartridge output
at specified SPL
[3] S/N ratio is the difference between 94 dB SPL and equivalent SPL of self-noise, A-weighted

11
60 cm
20 200001000 1000050 100
9876543 2 876543
+10
0
–10
Hz
dB
29
Typischer Frequenzgang
Zubehör
Mitgeliefertes Zubehör
SM27-LC
ShureLock®Schwenkhalterung (schwarz) für
KSM32 und BETA 27 A32M
Zubehörsatz in Reißverschlusstasche - SM27/
BETA 27 A27ZB
SM27-SC
Samt-Schutzbeutel 95A14078
ShureLock®-Erschütterungsabsorber mit
Gummiisolierung A27SM
Sonderzubehör
Windschutz A32WS
Popper Stopper®PS-6
Ersatzteile
Gummiringe für Erschütterungsabsorber (Inhalt:
vier Stück) RPM642
180°
150°
120°
90
°
60°
30°
150°
120°
90°
60°
30°
–20 dB
–15 dB
–10 dB
–5 dB
+5 dB
180°
150°
120°
90°
60°
30°
150°
120°
90
°
60°
30°
–20 dB
–15 dB
–10 dB
–5 dB
+5 dB
250 Hz
500 Hz
1000 Hz 10000 Hz
6400 Hz
2500 Hz
Typische Richtcharakteristik
156,2 mm
(6.15 IN.)
53,0 mm
(2.08 IN.)
Gesamtabmessungen
Zulassungen
Dieses Produkt entspricht den Grundanforderungen aller relevanten
Richtlinien der Europäischen Union und ist zur CE-Kennzeichnung
berechtigt.
Die CE-Übereinstimmungserklärung ist erhältlich bei: www.shure.com/
europe/compliance
Bevollmächtigter Vertreter in Europa:
Shure Europe GmbH
Zentrale für Europa, Nahost und Afrika
Abteilung: EMEA-Approval
Jakob-Dieffenbacher-Str. 12
75031 Eppingen, Deutschland
Telefon: [phone]
Telefax: [phone]
E-Mail: [email protected]

12
SM27 User Guide
Micrófono de condensador de cardioide
El Shure® SM27 es un micrófono de cardioide con diafragma grande y
captación lateral, resistente y versátil. El bajo nivel de ruido autógeno y
la respuesta de frecuencia amplia captan detalles sonoros de voces e
instrumentos con claridad. La fabricación duradera de Shure presenta tres
capas independientes que reducen el ruido producido por el viento y la
respiración. Brinda la misma comodidad en el escenario o en el estudio.
Características
• Patrón polar cardioide—el patrón usado con mayor frecuencia en
estudios y presentaciones en vivo
• El diafragma de Mylar®de 1 pulgada de diámetro, con polarización
externa, ultradelgado, de 2,5 µm, chapado en oro de 24 quilates y poca
masa ofrece una respuesta superior ante perturbaciones transitorias
• El preamplificador clase A, discreto y sin transformador, ofrece
transparencia de reproducción, respuesta rápida a perturbaciones
transitorias y evita la distorsión cruzada, a la vez que minimiza los niveles
de distorsión armónica y de intermodulación.
• Componentes electrónicos de primera calidad y conectores internos y
externos chapados en oro
• El filtro subsónico elimina los zumbidos causados por vibraciones
mecánicas de menos de 17 Hz
• Interruptor de atenuación de 15 dB para manejar niveles intensos de
presión acústica (SPL)
• Filtro de baja frecuencia con interruptor de 3 posiciones para ayudar a
reducir los ruidos no deseados y contrarrestar el efecto de proximidad
• La protección de tres etapas contra chasquidos incorporada reduce la
captación de los chasquidos y otros ruidos del aliento
• Montaje amortiguado interno para reducir el ruido de la manipulación del
micrófono y del pedestal
Variaciones
SM27-LC: Incluye una bolsa de transporte acolchada y montaje de pedestal
de bajo perfil.
SM27-SC: Incluye un soporte amortiguado de caucho y una bolsa de
terciopelo.
Características de rendimiento
• Respuesta polar extremadamente uniforme
• Respuesta de frecuencia ampliada
• Nivel mínimo de ruido inherente
• Reproducción excepcional de frecuencias bajas
• Capaz de soportar niveles altos de presión acústica
• Señal de salida de alto nivel
• Sin distorsión cruzada
• Capacidad superior de rechazo de modo común y de supresión de
interferencias de radiofrecuencias (RFI)
Aplicaciones
• Instrumentos de viento
• Orquestas, coros, y conjuntos de instrumentos de viento
• Captación de tambores e instrumentos de percusión desde posición
elevada
• La captación a poca distancia de instrumentos acústicos, tales como
piano, guitarra, violines, tambores e instrumentos de percusión
• Instrumentos de baja frecuencia, tales como contrabajo y bombo
• Amplificadores de guitarra eléctrica y bajo
• Voz hablada y cantada
• Sonidos ambientales
Nota: La calidad del sonido es afectada significativamente por la
colocación del micrófono y la acústica de la sala. Para obtener el mejor
sonido para una situación particular, puede ser necesario experimentar
con la colocación del micrófono y modificaciones a la sala.
Montaje del micrófono
Utilice el soporte de montaje del micrófono con pedestales de piso o de
jirafa. Visite www.shure.com para más alternativas de montaje.
• Para reducir la captación de vibraciones mecánicas de baja frecuencia,
usar un soporte de montaje amortiguado.
• Para sistemas estereofónicos, utilizar el adaptador para micrófonos
estereofónicos Shure A27M opcional.
Colocación del micrófono
La parte delantera del micrófono se identifica por medio del logotipo
. Coloque este lado hacia la fuente sonora.
Selección de respuesta de frecuencias bajas
Un interruptor de tres posiciones en la parte posterior del micrófono le
permite ajustar la respuesta de frecuencias bajas. Utilice el filtro de baja
frecuencia para reducir los ruidos causados por el viento, el entorno o el
efecto de proximidad.
Respuesta uniforme. Ofrece la reproducción más natural del sonido
en la mayoría de las situaciones.
Corte de frecuencias bajas. Proporciona un corte de 18 dB por
octava a 80 Hz. Ayuda a eliminar los ruidos transmitidos por el piso y los
ruidos de baja frecuencia causados por los sistemas de calefacción y aire
acondicionado. Esta selección también puede usarse para compensar
el efecto de proximidad o atenuar las señales de baja frecuencia que
pueden hacer que un instrumento suene poco definido o "apagado".
Amortiguación progresiva de frecuencias bajas. Provee un filtro
de atenuación progresiva de 6 dB por octava a 115 Hz. Utilice esto
para compensar el efecto de proximidad o atenuar las señales de baja
frecuencia que pueden hacer que un instrumento suene poco definido o
"apagado".

13
Ajuste de la atenuación
El interruptor de atenuación le permite reducir el nivel de la señal sin
alterar la respuesta de frecuencias. Esto puede evitar que señales
extremadamente intensas sobrecarguen el micrófono.
0 dB Para niveles sonoros "bajos" a "normales".
-15 dB Para utilizarse con fuentes sonoras
extremadamente intensas como tambores,
instrumentos de viento o amplificadores de guitarra.
Filtro incorporado contra chasquidos
La rejilla del micrófono se compone de 3 capas independientes que
actúan como un filtro incorporado contra chasquidos. Esto ayuda a reducir
los ruidos de la respiración y el viento. Dependiendo del artista, puede
ser necesario colocar una protección externa contra chasquidos o un
paravientos para captar cantantes a poca distancia.
Impedancia de carga
La capacidad máxima de SPL, el nivel de limitación y la gama dinámica
varían con la impedancia de carga de entrada del preamplificador al cual
se conecta el micrófono. Shure recomienda una impedancia de carga de
entrada mínima de 1000 Ω. La mayoría de los preamplificadores para
micrófonos modernos satisface este requisito. La impedancia más alta da
como resultado un mejor desempeño para estas especificaciones.
Requisitos de alimentación
Este micrófono requiere alimentación phantom y funciona mejor con un
suministro de 48 VCC (IEC-61938). Sin embargo, funciona con niveles de
limitación y de sensibilidad reducidos con fuentes que suministren por lo
menos 11 VCC.
La mayoría de las consolas mezcladoras modernas ofrecen alimentación
phantom. Es necesario usar un cable para micrófono equilibrado: XLR a
XLR o XLR a TRS.
Especificaciones
Tipo
Condensador de electreto
Respuesta de frecuencia
20 a 20,000 Hz
Patrón polar
Cardioide
Impedancia de salida
140 Ω
Sensibilidad
a 1 kHz,voltaje con circuito abierto
-37 dBV/Pa[1]
Nivel de presión acústica (SPL) máx.
1 kHz con 1% THD[2]
Carga de 2500 Ω 138 dB (152 dB, ATENUACIÓN ACTIVADA)
Carga de 1000 Ω 133 dB (147 dB, ATENUACIÓN ACTIVADA)
Relación de señal a ruido[3]
84,5 dB
Rango dinámico
a 1 kHz
Carga de 2500 Ω 128 dB
Carga de 1000 Ω 123 dB
Rechazo en modo común
20 Hz a 20 kHz
>55 dB
Nivel de limitación
20 Hz a 20 kHz, a 1% THD
Carga de 2500 Ω 7 dB
Carga de 1000 Ω 1 dB
Ruido autógeno
SPL equivalente, Ponderación A, típico
9,5 dB
Polaridad
Una presión positiva en el diafragma del micrófono produce un voltaje positivo en la clavija 2 con
respecto a la clavija 3
Peso
642 g(22,6 oz)
Interruptor
Attenuator -15 dB
Low Frequency Response Respuesta uniforme, –6 dB/octava a menos de
115 Hz o –18 dB/octava a menos de 80 Hz
Conector
Conector de audio de tres clavijas profesional (tipo XLR), macho, equilibrado
Requisitos de alimentación
48 VCCAlimentación phantom, 5,4 mA
[1] 1 Pa=94 dB SPL
[2] THD of microphone preamplifier when applied input signal level is equivalent to cartridge output
at specified SPL
[3] S/N ratio is the difference between 94 dB SPL and equivalent SPL of self-noise, A-weighted

14
60 cm
20 200001000 1000050 100
9876543 2 876543
+10
0
–10
Hz
dB
29
Respuesta de frecuencia típica
Accesorios
Accesorios suministrados
SM27-LC
Montaje giratorio ShureLock® (negro) para KSM32
y BETA 27 A32M
Juego de bolsa con cremallera para SM27/BETA
27 A27ZB
SM27-SC
Funda de terciopelo protectora 95A14078
Soporte amortiguado de caucho ShureLock®A27SM
Accesorios opcionales
Paravientos A32WS
Popper Stopper®PS-6
Piezas de repuesto
Anillos de caucho para el montaje amortiguado
(incluye cuatro) RPM642
180°
150°
120°
90
°
60°
30°
150°
120°
90°
60°
30°
–20 dB
–15 dB
–10 dB
–5 dB
+5 dB
180°
150°
120°
90°
60°
30°
150°
120°
90
°
60°
30°
–20 dB
–15 dB
–10 dB
–5 dB
+5 dB
250 Hz
500 Hz
1000 Hz 10000 Hz
6400 Hz
2500 Hz
Patrones polares de captación típicos
156,2 mm
(6.15 IN.)
53,0 mm
(2.08 IN.)
Dimensiones totales
Certificaciones
Este producto cumple los requisitos esenciales de las directrices europeas
pertinentes y califica para llevar el distintivo CE.
La declaración de homologación de CE se puede obtener en: www.shure.
com/europe/compliance
Representante europeo autorizado:
Shure Europe GmbH
Casa matriz en Europa, Medio Oriente y Africa
Departamento: Aprobación para región de EMEA
Jakob-Dieffenbacher-Str. 12
75031 Eppingen, Alemania
Teléfono: 49-7262-92 49 0
Fax: [phone]
Correo electrónico: [email protected]

15
SM27 User Guide
Microfono cardioide a condensatore
Il modello Shure® SM27, robusto e versatile, è un microfono cardioide
per ripresa laterale a diaframma grande. Il bassissimo rumore generato
internamente e la risposta in frequenza a larga banda consentono una
ricezione nitida delle sfumature del suono vocale e strumentale. La durevole
struttura Shure è dotata di tre strati di maglie che riducono il rumore del vento
e della respirazione. Si rivela confortevole sia sul palcoscenico sia in studio.
Caratteristiche
• Diagramma polare a cardioide—il più comunemente usato nelle
registrazioni in studio e nelle applicazioni live.
• Diaframma in Mylar®da 1 pollice, polarizzato esternamente, ultrasottile
(2,5 μm), placcato in oro 24 K e leggerissimo, per ottenere una risposta
superiore ai transitori.
• Preamplificatore di classe A, discreto, senza trasformatore per la
limpidezza del suono, con risposta velocissima ai transitori, assenza di
distorsione di incrocio e riduzione al minimo della distorsione armonica e di
intermodulazione.
• Componenti elettronici di prima qualità e connettori interni ed esterni
placcati in oro.
• Filtro subsonico per l'eliminazione dei rumori generati dalle vibrazioni
meccaniche a frequenza minore di 17 Hz.
• Attenuatore di 15 dB inseribile, per consentire l'uso del microfono con livelli
di pressione sonora (SPL) elevatissimi.
• Filtro con selettore a 3 posizioni per le basse frequenze, per la riduzione
di rumori di fondo indesiderati e per la compensazione dell'effetto di
prossimità.
• Griglia protettiva integrata a tre stadi per la riduzione dei rumori provocati
dalla pronuncia di consonanti esplosive e dalla respirazione.
• Supporto antivibrazioni interno per la riduzione del rumore dovuto agli
spostamenti del microfono ed alle vibrazioni del supporto.
Versioni
SM27-LC: Include una custodia da trasporto imbottita ed un supporto per
asta compatto.
SM27-SC: Include un supporto antivibrazioni con sospensione in gomma ed
una custodia di velluto.
PRESTAZIONI
• Risposta polare estremamente uniforme
• Risposta in frequenza estesa
• Minimo rumore generato internamente
• Riproduzione eccezionale delle basse frequenze
• Accetta alti livelli di pressione sonora (SPL)
• Livello elevato di uscita
• Assenza di distorsione di incrocio
• Reiezione di modo comune elevata ed eliminazione delle interferenze a
radiofrequenza
Applicazioni
• Ottoni e strumentini.
• Orchestre, cori ed ensemble di strumentini.
• Ripresa dall’alto del suono della batteria o di percussioni.
• Ripresa con il microfono molto vicino a strumenti acustici, quali ad
esempio piano, chitarra, violino, batteria, percussioni.
• Strumenti con basse frequenze, come ad esempio contrabbassi e
cassa della batteria.
• Amplificatori per chitarre e bassi elettrici.
• Canto e parlato.
• Suono da "atmosfera".
Nota: la qualità del suono dipende in misura notevole dalla collocazione
del microfono e dall'acustica della sala. Fate delle prove, spostando
il microfono e variando l’assetto del palco fino ad ottenere la migliore
qualità sonora complessiva per ciascuna applicazione.
Fissaggio del microfono
Utilizzate il supporto per microfono in dotazione con aste da pavimento
o giraffe. Visitate il sito Web www.shure.com per ulteriori opzioni di
fissaggio:
• Per ridurre la ricezione di vibrazioni meccaniche indesiderate alle basse
frequenze, utilizzate un supporto isolante antivibrazioni.
• Per le applicazioni stereo, utilizzate l'adattatore opzionale Shure per
impianti stereo A27M.
Posizionamento del microfono
La parte anteriore del microfono è contrassegnata dal logo .
Rivolgete questo lato verso la sorgente sonora.
Selezione della risposta alle basse frequenze
L'interruttore a tre posizioni, sulla parte posteriore del microfono, consente
di regolare la risposta del microfono alle basse frequenze. Usate il filtro a
bassa frequenza per ridurre il rumore del vento o ambientale o l'effetto di
prossimità.
Risposta piatta. Consente di ottenere il suono più naturale nella
maggior parte delle applicazioni.
Taglio alle basse frequenze. Fornisce un’attenuazione di 18 dB/
ottava, con frequenza di taglio a 80 Hz. Facilita l'eliminazione dei rumori
di calpestio o di altri rumori a basse frequenze della sala, ad esempio
quello proveniente da impianti di riscaldamento o climatizzazione. Questa
impostazione può essere impiegata anche per compensare l'effetto di
prossimità o per ridurre le basse frequenze che possono rendere il suono
di uno strumento piatto o non nitido.
Attenuazione graduale alle basse frequenze. Fornisce
un'attenuazione di 6 dB/ottava, con filtro a 115 Hz. Usatelo per
compensare l'effetto di prossimità o per ridurre le basse frequenze che
possono rendere il suono di uno strumento piatto o non nitido.

16
Impostazione dell'attenuazione
L'interruttore di attenuazione riduce il livello del segnale senza modificare
la risposta in frequenza. In questo modo è possibile impedire che livelli di
pressione sonora troppo elevati sovraccarichino il microfono.
0 dB per ottenere livelli sonori da "silenzioso" a
"normale".
-15 dB per l'uso con sorgenti sonore molto forti, quali
batterie, corni o casse di chitarre ad alto volume.
Filtro antischiocco integrale
La griglia del microfono è dotata di 3 strati di maglie che fungono da filtro
anti-pop integrale. Ciò contribuisce a ridurre il rumore del vento e della
respirazione. Se il cantante tiene il microfono vicino alla bocca, può essere
necessario installare, esternamente, uno schermo anti-pop o un antivento.
Impedenza di carico
Le prestazioni in relazione al livello di pressione sonora (SPL), il livello
di limitazione in uscita (clipping) e la gamma dinamica variano secondo
l'impedenza di carico in ingresso del preamplificatore a cui è collegato il
microfono. Shure consiglia un'impedenza di carico in ingresso minima di
1000 Ω. I preamplificatori microfonici più moderni soddisfano tale requisito.
Maggiore è l'impedenza, migliori sono i valori di queste specifiche.
Alimentazione
Questo microfono richiede un'alimentazione phantom ed opera al meglio
con una tensione di 48 V c.c. (IEC-61938). Comunque funziona con
headroom e sensibilità leggermente ridotti se riceve un'alimentazione
inferiore, fino ad un minimo di 11 V c.c.
La maggior parte dei mixer attuali fornisce l'alimentazione phantom. È
necessario usare un cavo microfonico bilanciato, XLR-XLR o XLR-TRS.
Specifiche tecniche
Tipo
Condensatore a elettrete
Risposta in frequenza
20 - 20,000 Hz
Diagramma polare
Cardioide
Impedenza di uscita
140 Ω
Sensibilità
a 1kHz,tensione a circuito aperto
-37 dBV/Pa[1]
Livello di pressione sonora (SPL) massimo
1 kHz a 1% di THD[2]
Carico di 2500 Ω 138 dB (152 dB, ATTENUATORE INSERITO)
Carico di 1000 Ω 133 dB (147 dB, ATTENUATORE INSERITO)
Rapporto segnale/rumore[3]
84,5 dB
Gamma dinamica
a 1kHz
Carico di 2500 Ω 128 dB
Carico di 1000 Ω 123 dB
Reiezione di modo comune
20 Hz-20 kHz
>55 dB
Livello di clipping
20 Hz-20 kHz, a 1% di THD
Carico di 2500 Ω 7 dB
Carico di 1000 Ω 1 dB
Rumore generato internamente
SPL equivalente, ponderazione A, tipico
9,5 dB
Polarità
Una pressione positiva sul diaframma produce una tensione positiva sul piedino 2 rispetto al
piedino 3.
Peso
642 g(22,6 once)
Interruttore
Attenuator -15 dB
Low Frequency Response Piatta, -6 dB/ottava sotto i 115 Hz oppure -18 dB/
ottava sotto gli 80 Hz
Connettore
Tipo audio, professionale, a tre piedini (XLR), maschio, bilanciato
Alimentazione
48 V c.c.alimentazione virtuale, 5,4 mA
[1] 1 Pa=94 dB SPL
[2] THD of microphone preamplifier when applied input signal level is equivalent to cartridge output
at specified SPL
[3] S/N ratio is the difference between 94 dB SPL and equivalent SPL of self-noise, A-weighted

17
60 cm
20 200001000 1000050 100
9876543 2 876543
+10
0
–10
Hz
dB
29
Tipica risposta in frequenza
Accessori
Accessori in dotazione
SM27-LC
Sostegno girevole (nero) ShureLock® per KSM32
e BETA 27 A32M
Kit accessori custodia con cerniera - SM27/BETA
27 A27ZB
SM27-SC
Custodia morbida di velluto 95A14078
Supporto antivibrazioni con isolante in gomma
ShureLock®A27SM
Accessori opzionali
Antivento A32WS
Popper Stopper®PS-6
Parti di ricambio
Anelli di gomma per il supporto antivibrazioni (4
anelli) RPM642
180°
150°
120°
90
°
60°
30°
150°
120°
90°
60°
30°
–20 dB
–15 dB
–10 dB
–5 dB
+5 dB
180°
150°
120°
90°
60°
30°
150°
120°
90
°
60°
30°
–20 dB
–15 dB
–10 dB
–5 dB
+5 dB
250 Hz
500 Hz
1000 Hz 10000 Hz
6400 Hz
2500 Hz
Diagrammi polari tipici
156,2 mm
(6.15 IN.)
53,0 mm
(2.08 IN.)
Dimensioni complessive
Omologazioni
Questo prodotto è conforme ai requisiti essenziali specificati nelle direttive
pertinenti dell'Unione europea ed è contrassegnabile con la marcatura CE.
La Dichiarazione di conformità CE può essere ottenuta da: www.shure.
com/europe/compliance
Rappresentante europeo autorizzato:
Shure Europe GmbH
Sede per Europa, Medio Oriente e Africa
Department: EMEA Approval
Jakob-Dieffenbacher-Str. 12
75031 Eppingen, Germania
Telefono: 49-7262-92 49 0
Fax: [phone]
E-mail: [email protected]

18
SM27 User Guide
Microfone de Condensador e Cardioide
O SM27 da Shure® é um robusto e versátil microfone cardioide de captação
lateral com diafragma grande. Baixo ruído próprio e resposta de frequência
estendida captam nuances vocais e de instrumentos com nitidez. A durável
construção da Shure apresenta três camadas de telas separadas que
reduzem os ruídos de vento e da respiração. Igualmente confortável no palco
ou no estúdio.
Recursos
• Padrão polar cardioide — o padrão mais comumente usado para
aplicações de estúdio e ao vivo
• Um diafragma de Mylar® ultrafino de 2,5 μm e 1 polegada, de baixa massa
e polarização externa, folheado a ouro 24 quilates, proporciona resposta
superior a transientes
• Pré-amplificador Classe A, discreto, sem transformador para
transparência, resposta extremamente rápida a transientes e sem
distorção de crossover, que minimiza distorções harmônicas e de
intermodulação
• Componentes eletrônicos de alta qualidade e conectores internos e
externos banhados a ouro
• Filtro subsônico elimina o zumbido de vibração mecânica abaixo de 17 Hz
• Atenuador chaveável de 15 dB para manuseio de níveis extremamente
altos de pressão sonora (SPLs)
• O filtro comutável de 3 posições para baixas frequências reduz o ruído de
fundo indesejável ou neutraliza o efeito de proximidade
• Grade de proteção contra "estalos" integrada de três estágios reduz ruídos
oclusivos e outros ruídos da respiração
• Suporte antichoque interno reduz ruído de manuseio e do pedestal
Variações
SM27-LC: Inclui bolsa de transporte acolchoada e montagem em pedestal
de baixo perfil.
SM27-SC: Inclui um suporte antichoque com suspensão de borracha e bolsa
em algodão aveludado.
Características de Desempenho
• Resposta polar extremamente uniforme
• Resposta de frequência estendida
• Ruído próprio mínimo
• Excepcional reprodução de baixas frequências
• Suporta altos valores de SPL
• Nível de saída alto
• Sem distorção de crossover
• Superior rejeição de modo comum e supressão de RFI (interferência de
radiofrequência)
Aplicações
• Instrumentos de metal e de sopro
• Orquestras, coros e naipes de sopro
• Microfones posicionados acima dos tambores e dos instrumentos de
percussão
• Microfones bem próximos de instrumentos acústicos como piano,
violão, violinos, bateria e percussão
• Instrumentos de baixa frequência como contrabaixo e bumbo
• Guitarra elétrica e amplificadores de baixo
• Vocais e falas
• Som ambiente
Observação: A qualidade sonora é muito afetada pela localização do
microfone e pela acústica do ambiente. Para obter o melhor som geral
para uma particular aplicação, pode ser necessário experimentar com o
posicionamento do microfone e tratamentos da sala.
Montagem do Microfone
Use o suporte de microfone fornecido com pedestais de solo ou de haste.
Visite www.shure.com para ver mais opções de montagem:
• Para reduzir a captação de vibrações mecânicas de baixa frequência
indesejadas, use um suporte antichoque.
• Para aplicações estéreo, use o Adaptador de Microfone Estéreo A27M
da Shure.
Posicionamento do Microfone
A frente do microfone é identificada pelo logotipo . Posicione
esse lado virado para a fonte sonora.
Seleção da Resposta de Baixa Frequência
Uma chave de três posições na parte traseira do microfone permite
ajustar a resposta de baixa frequência. Use o filtro de baixa frequência
para reduzir o ruído do vento, da sala ou do efeito de proximidade.
Resposta plana. Reproduz o som mais natural na maioria das
aplicações.
Corte de baixas frequências. Proporciona corte 18 dB por oitava
a 80 Hz. Ajuda a eliminar o ruído do chão e o ruído de baixa frequência
do ambiente dos sistemas de ar condicionando e aquecimento. Essa
configuração também pode ser usada para compensar o efeito de
proximidade ou para reduzir as baixas frequências que tornam o som do
instrumento maçante ou turvo.
Atenuação de baixas frequências. Atua como um filtro de atenuação
de 6 dB por oitava a 115 Hz. Use-o para compensar o efeito da
proximidade ou para reduzir as baixas frequências que tornam o som de
um instrumento maçante ou turvo.

19
Configuração da Atenuação
O interruptor de atenuação possibilita reduzir o nível do sinal sem alterar
a resposta de frequência. Isso evita que sons extremamente altos
sobrecarreguem o microfone.
0 dB Para níveis de som de "silenciosos" a "normais".
-15 dB Para uso com fontes sonoras extremamente altas,
como baterias, cornetas ou caixas acústicas de
guitarras.
Filtro Integrado de Estalos
A grade do microfone consiste de três camadas de telas separadas que
agem como um filtro integrado de estalos. Isso ajuda a reduzir o ruído
de vento e respiração. Dependendo do artista, uma tela externa de
proteção contra estalos ou uma tela corta-vento pode ser necessária para
vocalistas que aproximam muito o microfone.
Impedância da Carga
A capacidade máxima de SPL, o nível de corte da saída e a faixa
dinâmica variam com a impedância da carga de entrada do pré-
amplificador ao qual o microfone é conectado. A Shure recomenda
uma impedância mínima da carga de entrada de 1000 Ω. A maioria dos
modernos pré-amplificadores de microfone atende a essa exigência.
Impedância maiores resultam em um melhor desempenho para essas
especificações.
Requisitos de Alimentação Elétrica
Este microfone requer alimentação fantasma e tem melhor desempenho
com uma fonte de alimentação de 48 VDC (IEC-61938). Entretanto, ele
operará com uma pequena redução na cobertura e sensibilidade com
fontes de até 11 VDC.
A maioria dos modernos misturadores fornece alimentação fantasma.
Deverá ser usado um cabo de microfone balanceado: XLR para XLR ou
XLR para TRS.
Especificações
Tipo
Condensador a Eletreto
Resposta a Frequências
20 a 20,000 Hz
Padrão polar
Cardióide
Impedância de saída
140 Ω
Sensibilidade
a 1kHz,tensão de circuito aberto
-37 dBV/Pa[1]
SPL máximo
1 kHz a 1% THD[2]
carga de 2500 Ω 138 dB (152 dB, ALMOFADA LIGADA)
carga de 1000 Ω 133 dB (147 dB, ALMOFADA LIGADA)
Relação Sinal-Ruído[3]
84,5 dB
Escala Dinâmica
a 1kHz
carga de 2500 Ω 128 dB
carga de 1000 Ω 123 dB
Rejeição a modo comum
20 Hz a 20 kHz
>55 dB
Nível de corte
20 Hz a 20 kHz, a 1% THD
carga de 2500 Ω 7 dB
carga de 1000 Ω 1 dB
Ruído próprio
SPL equivalente, Ponderação A, típico
9,5 dB
Polaridade
Pressão positiva no diafragma produz tensão positiva no pino 2 com referência ao pino 3
Peso
642 g(22,6 oz.)
Chave
Attenuator -15 dB
Low Frequency Response Plana, -6 dB/oitava abaixo de 115 Hz, ou -18
dB/oitava abaixo de 80 Hz
Conector
Áudio profissional com três pinos (XLR), macho, balanceado
Requisitos de Alimentação Elétrica
48 V DCalimentação fantasma, 5,4 mA
[1] 1 Pa=94 dB SPL
[2] THD of microphone preamplifier when applied input signal level is equivalent to cartridge output
at specified SPL
[3] S/N ratio is the difference between 94 dB SPL and equivalent SPL of self-noise, A-weighted

20
60 cm
20 200001000 1000050 100
9876543 2 876543
+10
0
–10
Hz
dB
29
Resposta de Frequência Típica
Acessórios
Acessórios Inclusos
SM27-LC
Suporte Giratório ShureLock® (Preto) para KSM32
e BETA 27 A32M
Kit de Acessórios com Bolsa com Zíper - SM27/
BETA 27 A27ZB
SM27-SC
Bolsa protetora em algodão aveludado 95A14078
Suporte Antichoque Isolado de Borracha
ShureLock®A27SM
Acessórios Opcionais
Windscreen A32WS
Popper Stopper®PS-6
Peças de reposição
Anéis de Borracha para Suporte Antichoque
(contém quatro) RPM642
180°
150°
120°
90
°
60°
30°
150°
120°
90°
60°
30°
–20 dB
–15 dB
–10 dB
–5 dB
+5 dB
180°
150°
120°
90°
60°
30°
150°
120°
90
°
60°
30°
–20 dB
–15 dB
–10 dB
–5 dB
+5 dB
250 Hz
500 Hz
1000 Hz 10000 Hz
6400 Hz
2500 Hz
Padrões Polares Típicos
156,2 mm
(6.15 IN.)
53,0 mm
(2.08 IN.)
Dimensões Totais
Certificações
Atende a todos os requisitos essenciais das Diretivas Europeias
relevantes e pode exibir a marca CE.
A Declaração de Conformidade da CE pode ser obtida em: www.shure.
com/europe/compliance
Representante Autorizado Europeu:
Shure Europe GmbH
Headquarters Europe, Middle East & Africa
Department: EMEA Approval
Jakob-Dieffenbacher-Str. 12
75031 Impingem, Alemanha
Telefone: 49-7262-92 49 0
Fax: [phone]
E-mail: [email protected]
