MODEL SM94
UNIDIRECTIONAL CONDENSER MICRO-
PHONE

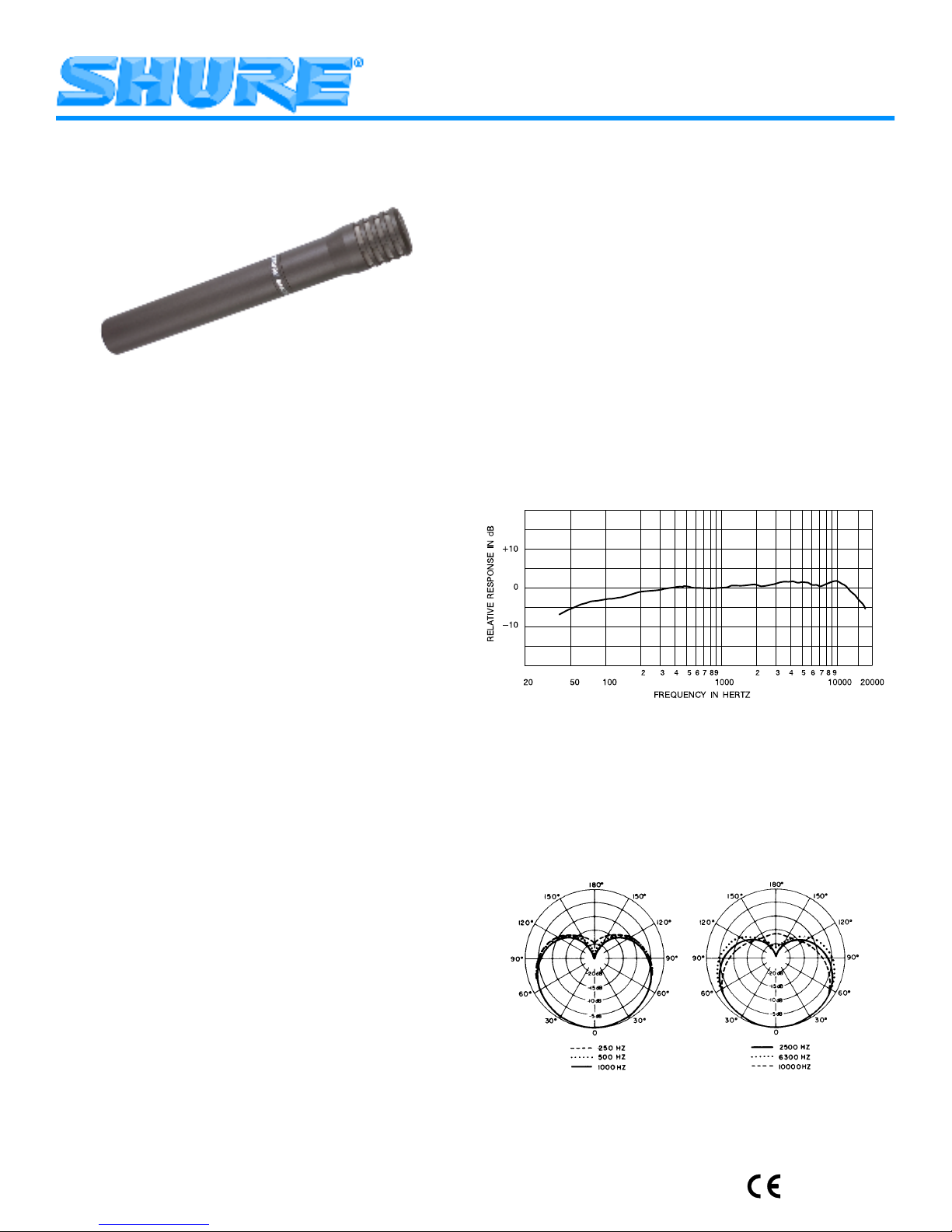

The Model SM94 is a unidirectional electret condenser
microphone tailored to the instrument miking needs of pro-
fessional musicians and sound engineers in both live per-
formance and sound recording. Its smooth, flat frequency
response is free of either a “presence peak” or a low-fre-
quency rolloff, making it a perfect choice for all types of mu-
sical instruments. The SM94 is equally at home in sound
reinforcement systems or in sound studios and motion pic-
ture/TV scoring stages. When used with the optional wind-
screen, the SM94 can be used by vocalists and speech-
makers who desire a wide, flat response with minimum
coloration.
The SM94 can be powered by any phantom power
source, or by an internal 1.5-volt AA battery. The battery,
which serves as a backup power source in the event of
phantom power failure, can provide up to 5,000 hours of
continuous operation.
The SM94 is supplied with a swivel adapter for use on a
microphone stand, boom or gooseneck, and a zippered vi-
nyl storage bag. Model SM94-LC is supplied without a
cable.
Accessories include a foam windscreen (A3WS), two-
channel phantom power supply (PS1A), and 7.6 m (25 ft.)
microphone cable (C25J).
Features
•Wide, flat response for optimum musical instrument
sound reproduction
•Full spectrum sound—no presence peak or low-end
rolloff
•Cardioid polar pattern that is uniform with frequency
and symmetrical about axis for maximum rejection of
unwanted sound and minimum of-axis coloration
•Very low susceptibility to RF and electromagnetic hum
•Low distortion output and wide dynamic range for vari-
ety of load impedances
•Shock–mounted cartridge for reduced handling noise
•Accepts 12 to 48 Vdc phantom power
•Rugged all–metal construction
•Usable over wide range of environmental conditions
•Built–in battery power backup
•Optional foam windscreen
SPECIFICATIONS
Type
Cardioid condenser (electret bias)
Frequency Response
40 to 16,000 Hz (see Figure 1)
TYPICAL FREQUENCY RESPONSE
FIGURE 1
Polar Pattern
Cardioid (unidirectional)—uniform with frequency, sym-
metrical about axis (see Figure 2)
TYPICAL POLAR PATTERNS
FIGURE 2
Model SM94 User Guide
27B2689 (Rev. 4)
2003, Shure Incorporated Printed in U.S.A.

2
Output Impedance
Rated at 150 Ω; 200 Ωactual
Recommended Minimum Load Impedance
800 Ω
Sensitivity (at 1,000 Hz)
Open Circuit Voltage: –49 dBV/Pa (3.5 mV) (phantom)
–50 dBV/Pa (3.2 mV) (battery) (1 Pa = 94dB SPL)
Output Clipping Level (1 kHz, 3% THD)
800–ΩLoad –14 dBV (0.63 V) (phantom), 1% THD;. . –23 dBV (0.71 V) (battery), 3% THD
Total Harmonic Distortion
< 0.25% (130 dB SPL at 250 Hz into 800 Ω load)
Maximum SPL
800 Ω Load: 141 dB (phantom), 123 dB (battery)
Hum Pickup
–3 dB equivalent SPL in a 1 millioersted field (60 Hz)
Output Noise (equivalent sound pressure levels;
measured with true rms voltmeter)
22 dB typical, A–weighted
25 dB typical, weighted per DIN 45 505
Dynamic Range
119 dB (phantom); 101 dB (battery) (maximum SPL,
2000–Ωload, to A–weighted noise level)
Signal–to–Noise Ratio
72 dB (IEC 651)* at 94 dB SPL
Overvoltage Protection
Maximum External Voltage Applied to Pins 2 and 3
with respect to Pin 1: +52Vdc
Reverse polarity protected to 75 Vdc
Polarity
Positive pressure on diaphragm produces positive volt-
age on pin 2 relative to pin 3
Cartridge Capacitance
24 pF
Power
Phantom Operation
Supply Voltage: 11 to 52 Vdc, (+) pins 2 and 3
Current Drain: 1.0 TO 1.2 mA max. at 52 Vdc
Battery Operation
Type: 1.5 V alkaline, AA size (NEDA 15A)
Life: Up to 5,000 hours with fresh battery
Environmental Conditions
Temperature:
Storage – 29_to 74_C. . . . . . (–20_to 165_F)
Operating – 6.7_to 49_C. . . . . (20_to 120_F)
Humidity:
Storage 0–95% relative humidity at room tem-. . . . . .
perature (72_to 80_F, 22_to 27_C)
Connector
XLR professional audio 3–Pin
Case
Steel and brass construction with gray finish and stain-
less steel mesh grille
Dimensions
See Figure 3

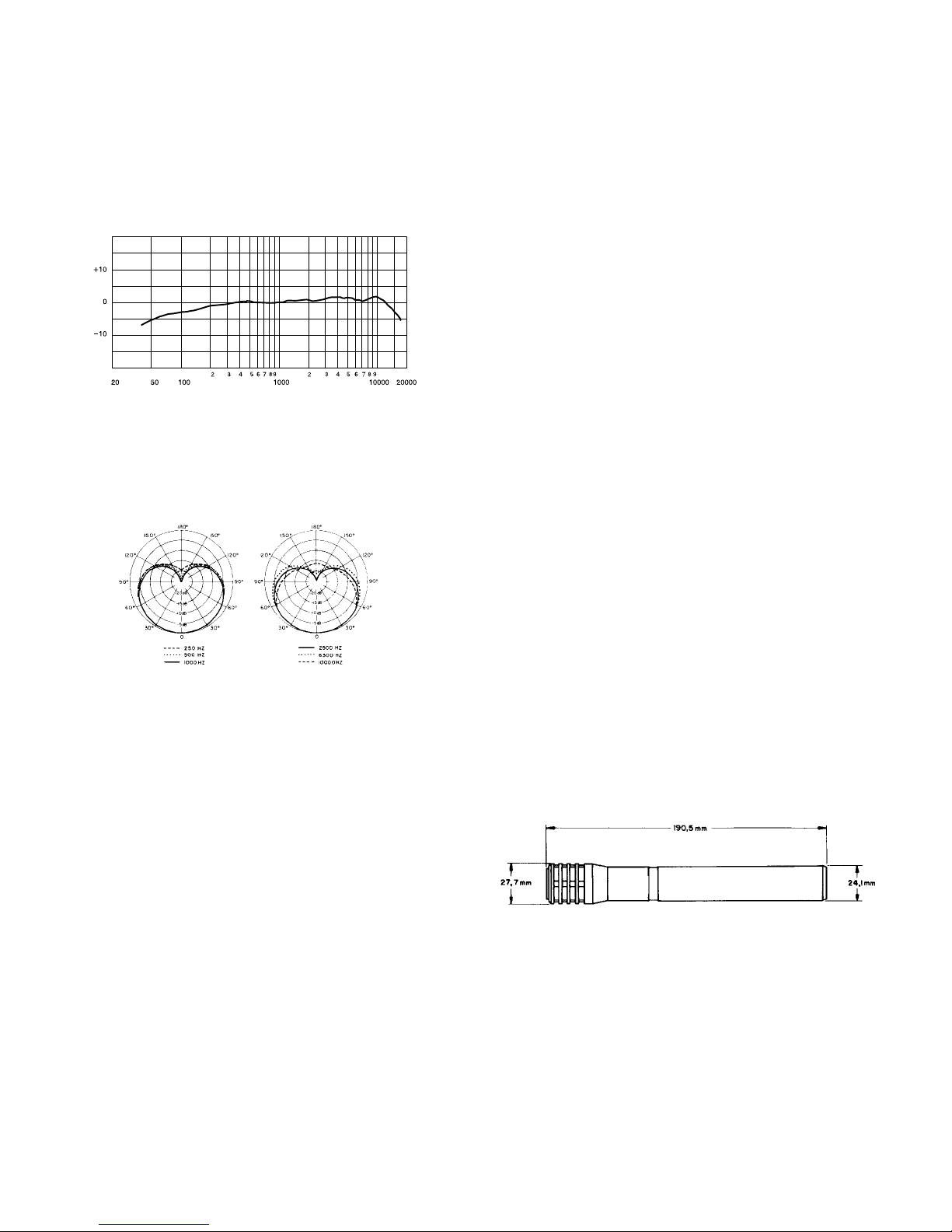

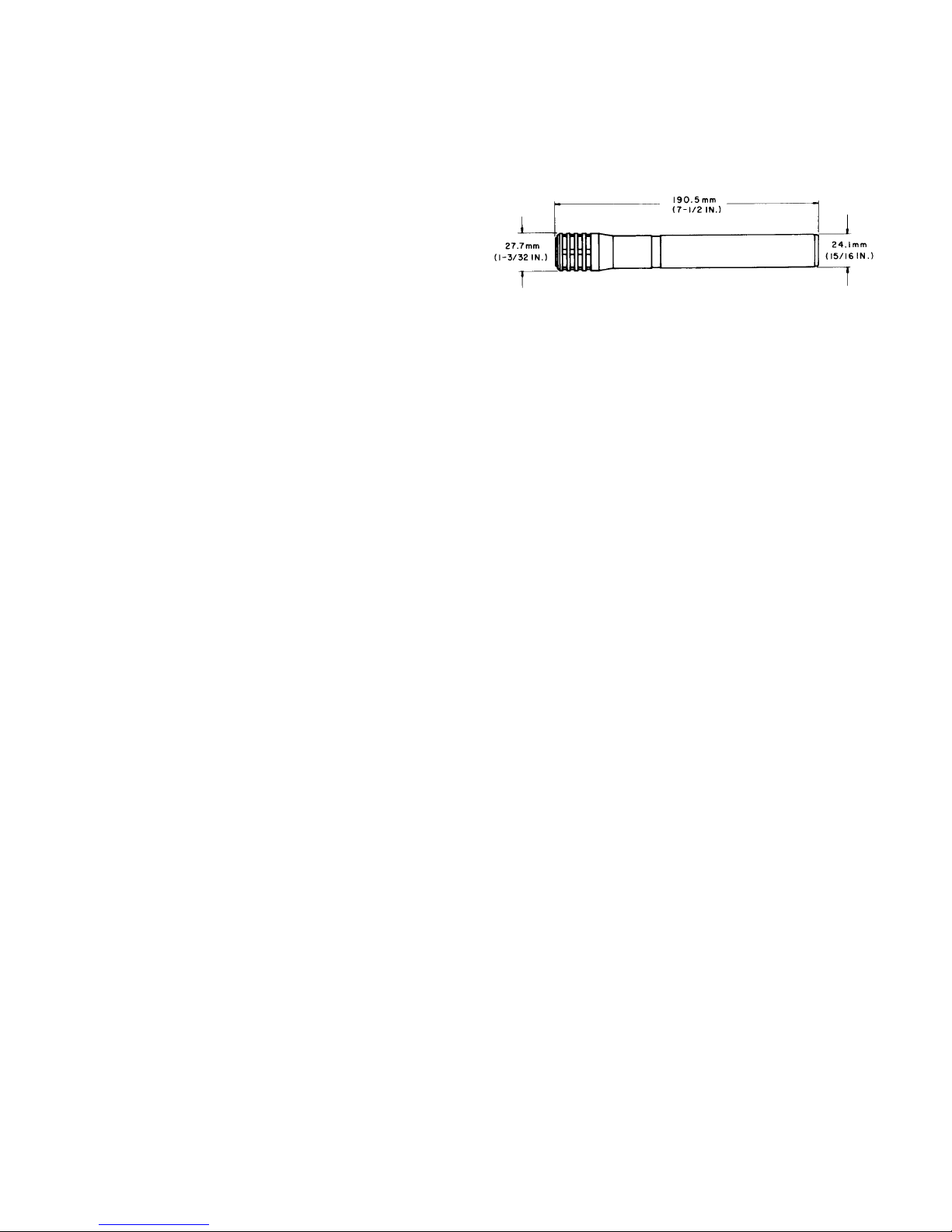

OVERALL DIMENSIONS
FIGURE 3
Weight
Net 250 grams (8.8 oz) less battery. . . . . . . . . . . . . . . .
Packaged SM94–LC: 949.7 grams (2 Ib 1 1/2oz). . . .
Certification
Eligible to bear CE Marking. Conforms to European
EMC Directive 89/336/EEC. Meets applicable tests
and performance criteria in European Standard
EN55103 (1996) parts 1 and 2, for residential (E1) and
light industrial (E2) environments.
*S/N ratio is difference between microphone output at 94 dB SPL and
microphone self–noise A–weighted.
OPERATION
The SM94 is designed for phantom powering by a Shure
PS1A Power Supply, or by any microphone power supply
providing 12 to 48 Vdc phantom voltage, or by any micro-
phone mixer (such as the Shure SCM262 and SCM268)
with a phantom supply. In addition, the SM94 can be pow-
ered by a single 1.5–volt AA alkaline battery. The battery
also serves as a backup in case of phantom power failure.
A new alkaline battery will provide up to 5,000 hours of con-
tinuous microphone operation. Note that the microphone is
powered at all times during battery operation but there is no
battery drain during phantom–powered operation.
BATTERY OPERATION
Disconnect the microphone cable, and unscrew the
SM94 handle, turning counterclockwise (from top) until the
handle is free of the microphone body. Slide the handle
away from the grille, exposing the battery compartment. In-
sert a new battery (or replace the old battery), observing
the polarity marking in the compartment.
Slide the handle toward the grille, and tighten the handle
by turning it clockwise (from top).
WIND NOISE
Use the optional foam windscreen (A3WS) when using
the SM94 outdoors on a windy day, indoors near strong air
currents such as air–moving equipment, or as a vocal mi-
crophone.
CIRCUIT DESCRIPTION

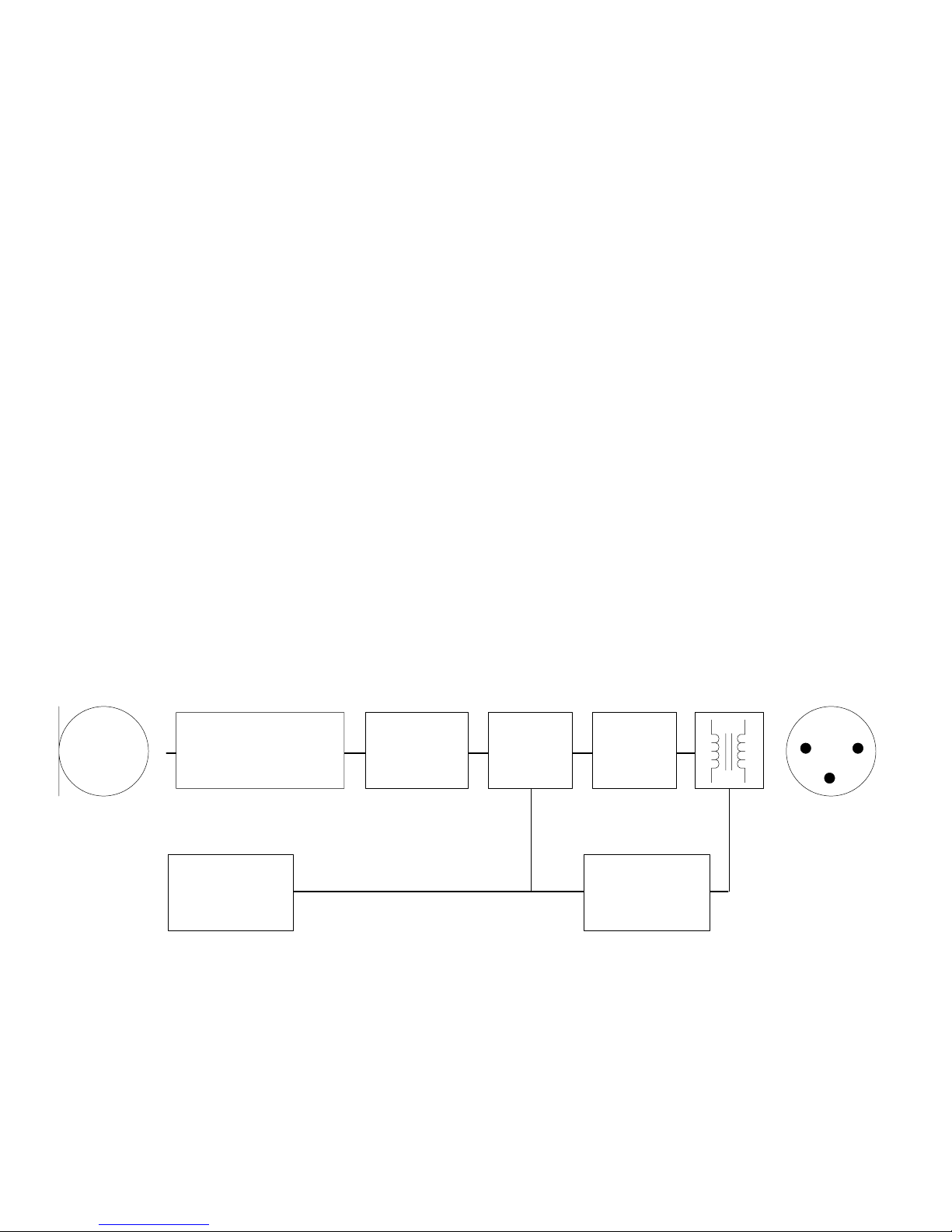

A block diagram of the SM94 is shown in Figure 4. The
capacitor cartridge is followed by an impedance converter
stage. This stage has an active load to obtain good load–
driving capability with the low battery voltage of 1.5 volts.
The audio signal is transformer-coupled for a balanced
output to the microphone connector. An active power sup-

3
ply circuit regulates the phantom voltage, and the 1.5-volt
battery provides instantaneous backup in case the phan-
tom power supply fails. The regulator/reverse voltage pro-
tector provides built-in protection against miswired cables
and equipment.
TROUBLESHOOTING
Due to the circuit complexity of the SM94, only basic ser-
vicing is recommended. The following steps should be tak-
en if problems arise:
1. Check the power supply output voltage. For the Shure
PS1A, this should be 21.5, ±1.5 Vdc, open circuit.
2. Check the voltage on connector pins 2 and 3 (at back
of connector, with cable connector removed from shell,
but connected to microphone). The voltage at pins 2
and 3 with reference to pin 1 should be between 10 and
48 Vdc.
3. If the microphone does not work on phantom power,
battery operation may still be possible. Similarly, if bat-
tery operation is impaired, the SM94 may still operate
on phantom power. In either case, you should send the
microphone to an Authorized Shure Service Center at
your earliest opportunity.
ARCHITECTS’ SPECIFICATIONS
The microphone shall be a condenser microphone with
a frequency response of 40 to 16,000 Hz. It shall have a
cardioid directional characteristic, with cancellation at the
sides of 6 dB and a minimum cancellation at the rear of 15
dB at 1 kHz. The microphone shall have a rated output im-
pedance of 150 Ωfor connection to microphone inputs of
150 Ωor higher. The open circuit voltage shall be –49 dBV/
Pa (3.5 mV) dB equals 1 volt per Pascal).
The overall dimensions shall be 190.5 mm (7–1/2in.) in
length by 27.7 mm (1–3/32 in.) in diameter. The handle di-
ameter shall be 24.1 mm (15/16 in.) The weight shall be 250
grams (8.8 oz).
The microphone shall be capable of being powered by a
phantom power supply with an output of 11 to 52 Vdc, or by
a mixer, audio console or tape recorder capable of supply-
ing 11 to 52 Vdc, or by an internal 1.5–volt battery.
The microphone shall be a Shure Model SM94.
FURNISHED ACCESSORIES
Swivel Adapter A25D. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Carrying/Storage Bag 26A13. . . . . . . . . . . . . . . . . . . . . . .
OPTIONAL ACCESSORIES
Phantom Power Supply PS1A. . . . . . . . . . . . . . . . . . . . . .
Switch–Selectable Attenuator A15AS. . . . . . . . . . . . . . . .
Isolation Mount A53M. . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Windscreen A3WS. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7.6 m (25 ft.) Cable C25J. . . . . . . . . . . . . . . . . . . . . . . . . .
REPLACEMENT PARTS
Screen and Grille RK255G. . . . . . . . . . . . . . . . . . . . . . . .
CAPACITOR
CARTRIDGE
FET
IMPEDANCE CONVERTER
WITH ACTIVE LOAD
BALANCED
TRANSFORMER
BATTERY REGULATOR/
REVERSE VOLTAGE
PROTECTOR
BLOCK DIAGRAM
FIGURE 4
LF RESPONSE
FILTER
CLASS A
COMPOUND
AMPLIFIER
RFI
FILTER

4
MODÈLE SM94
MICROPHONE A CONDENSATEUR
UNIDIRECTIONNEL
CARACTÉRISTIQUES
Type
Cardioïde à Condensateur (Electret)
Réponse en fréquence
40 à 16 000 Hz (Voir Figure 1)
Hz
dB

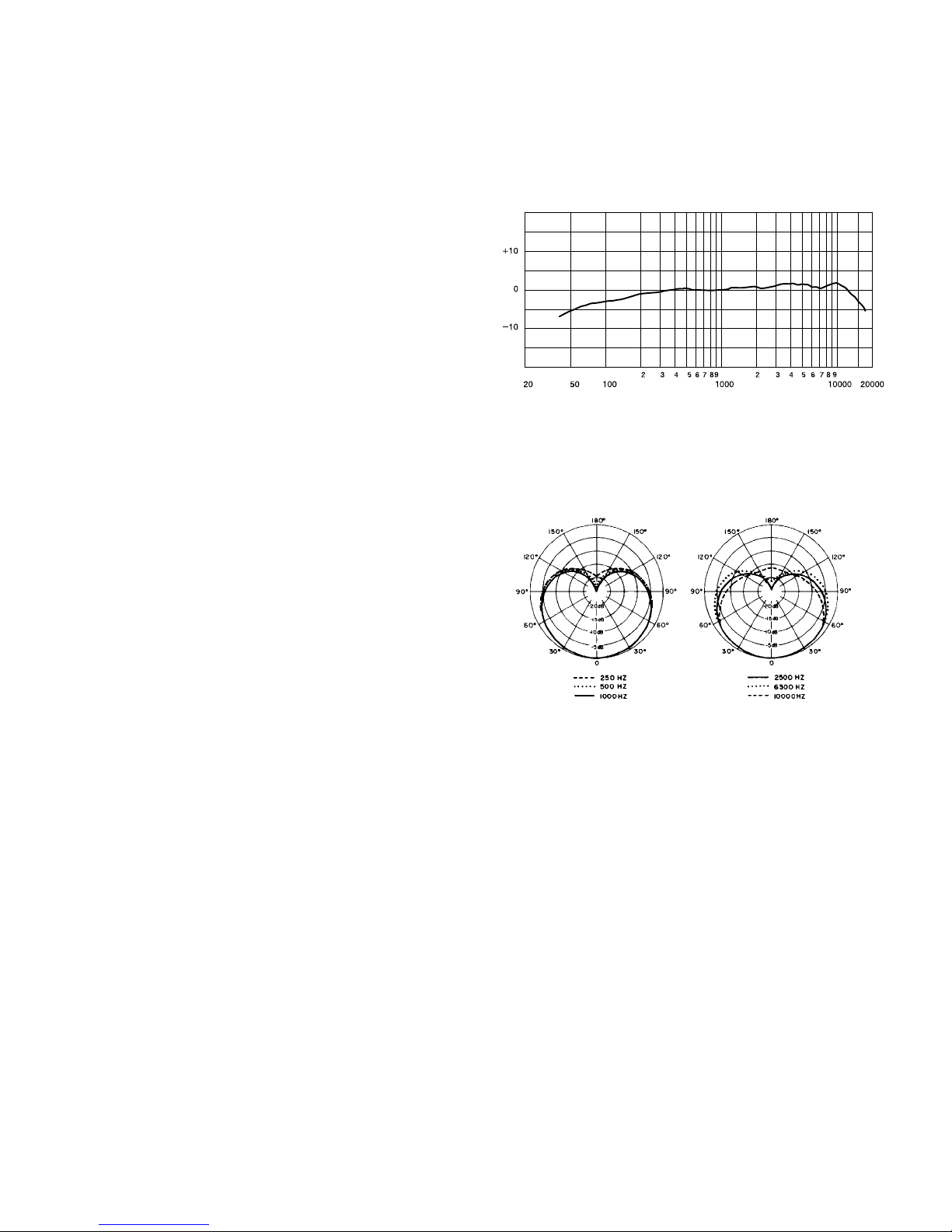

RÉPONSE EN FRÉQUENCE
FIGURE 1
Directivité
Réponse cardioïde (unidirectionnelle)—uniforme avec
la fréquence, symétrique sur axe (Voir Figure 2).
DIRECTIVITÉ
FIGURE 2
Impédance de sortie
600 Ω; impédance de charge minimum recommandée:
800 Ω
Niveau de sortie (à 1 000 Hz)
Tension en circuit ouvert : –49 dBV/Pa (3.5 mV)
Niveau d’écrêtage (à 1 000 Hz)
Sous charge de 800 Ω: –18 dBV (0,13 V) (fantôme, 3%
de distorsion harmonique); –21 dBV (89 mV) (pile, 3% de
distorsion harmonique)
Niveau de pression acoustique maximum (à 1 000 Hz)
Sous charge de 800 Ω: 131 dB (fantôme); 128 dB (pile)
Sensibilité aux ronflements
Niveau de pression–acoustique équivalent à –1 dB dans
un champ de 1 millioersted (60 Hz)
Bruit de sortie (Niveaux de pression acoustique
équivalents mesurés avec voltmètre RMS réel)
22 dB Type, Pondéré A
26 dB Type, Pondéré DIN 45 405
Dynamique
111 dB (fantôme); 107 dB (pile) (niveau de pression
acoustique maximum à niveau de bruit pondéré A)
Rapport signallbruit
71 dB (IEC 651) à 94 dB de niveau de pression acoustique
Protection contre survoltage et inversion de polarité
Tension externe maximum appliquée aux broches 2 et 3
par rapport à la broche 1 : + 52 V cont.
Protection contre inversion de polarité jusqu’à 100 V
Phase
Une pression positive sur le diaphragme produit une ten-
sion positive sur la broche 2 par rapport à la broche 3
Capacité de la cellule
24 pF
Alimentation
Alimentation fantôme
Tension d’alimentation : de 11 à 52 volts continus, broches
(+) 2 et 3
Perte d’intensité : 2,0 mA
Alimentation par pile
Type de pile : alcaline 1,5 V (IEC LR6)
Longevité Jusqu’à 10 000 heures avec une pile neuve.
Conditions d’Environnement
Température
Stockage – 29°à 74°C. . . . . . . . . . . . . . . . . . .
Fonctionnement – 6.7°à 49°C. . . . . . . . . . . . .
Humidité
Stockage relative 0–95 %. . . . . . . . . . . . . . . . . . (22_to 27_C)
Connecteur
Professionnel à trois broches
Boîtier
En acier et aluminium, finition beige et grillage en acier
inoxydable
Dimensions
Voir Figure 3
DIMENSIONS
FIGURE 3
Poids
Net: 250 grammes
Emballé: SM94–LC: 957 grammes
Homologation
Autorisé à porter la marque CE. Conforme à la directive
CEM européenne 89/336/CEE. Conforme aux critères
applicables de test et de performances de la norme euro-
péenne EN 55103 (1996) parties 1 et 2 pour les environ-
nements résidentiels (E1) et d’industrie légère (E2).

5
MODE D’EMPLOI
Le SM94 est conçu pour être utilisé avec une alimenta-
tion fantame par un Shure modèle PS1A, ou par toute ali-
mentation de microphone délivrant une tension fantôme de
12 à 48 Volts continus.
De plus, le SM94 peut être alimenté par une pile alcaline
de 1,5 volt (IEC type LR6). La pile sert aussi d’alimentation
de secours en cas de panne de I’alimentation fantôme.
Une pile alcaline neuve assure un fonctionnement continu
de10 000 heures (maximum) du microphone. II est â noter
que les performances du microphone dépendent dans une
large mesure de I’état de charge de la pile. Celle–ci ne se
décharge pas lorsque le micro fonctionne sur une
alimentation fantôme.
ALIMENTATION PS1A
Branchez le câble au SM94 et I la prise MICROPHONE de
I’alimentation. L’alimentation utilise les deux fils symétriques
pour amener le courant d’alimentation au microphone, et le
blindage pour retour a la masse. Branchez la prise OUTPUT
de I’alimentation I’entrée basse impédance d’un mélangeur,
console, ou magnétophone. Un deuxième SM94 peut être
branché au canal d’alimentation restant, de la même
manière.
FONCTIONNEMENT AVEC PILE
Débrancher le câble du microphone et dévisser la poi-
gnée SM94 en tournant dans le sens contraire des aiguilles
d’une montre (à partir du haut) jusqu’ à ce que la poignée
se détache du micro. Pour ouvrir le compartiment de la pile,
éloigner la poignée du grillage en la faisant glisser. Mettre
une nouvelle pile (ou remplacer I’ancienne) en respectant
bien la polarité indiquée à I’intérieur du compartiment.
Faire glisser la poignée vers le grillage et visser en tour-
nant dans le sens des aiguilles d’une montre (à partir du
haut).
EFFETS DE VENT
Le SM94 est en premier lieu conçu pour I’enregistrement
d’instruments. Pour enregistrer avec ce micro en extérieur
par jour de grand vent, en intérieur et à proximité de forts
courants d’air (ventilateurs, climatiseurs etc...), ou bien
pour enregistrer une voix dans quelque environnement
que ce soit, il est recommandé d’utiliser un anti–vent sou-
ple (A3WS) en option.
ACCESSOIRES FOURNIS AVEC LE MICRO
Adaptateur pivotant A25D. . . . . . . . . . . . . . . . . . . . . . . . . . .
Sac de rangement 26A13. . . . . . . . . . . . . . . . . . . . . . . . . . .
ACCESSOIRES EN OPTION
Bonnette anti–vent A3WS. . . . . . . . . . . . . . . . . . . . . . . . . . .
Alimentation fant6me PS1A. . . . . . . . . . . . . . . . . . . . . . . . . .
Atténuateur à sélection par commutateur A15AS. . . . . .
Montage isolant A53M. . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Câble (7 m 65) C25J. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
PIECE DE RECHANGE
Ecran et grille RK255G. . . . . . . . . . . . . . . . . . . . . . . . . . . . .
MODELL SM94
KON DENSATOR – RICHTMIKROFON
TECHNISCHE DATEN
Type
Kondensator–Mikrofon auf Electret–Basis
Frequenzbereich
40 ... 16 000 Hz (siehe Abb. 1)
Hz
dB
FREQUENZBEREICH
ABBILDUNG 1
Richtdiagramm
Nierenformig, frequenz–symmetrisch zur Achse (siehe
Abb. 2)
RICHTDIAGRAMM
ABBILDUNG 2
Ausgangs·lmpedanz
Nominal 600 Ω; empfohlener min.
Lastwiderstand: 800 Ω
Ausgangspegel (bei 1 000 Hz)
Leerlaufspannung: –69 dBV (3,5 mV)
Begrenzungspegel (1 000 Hz)
800 ΩLast: –18 dBV (0,13 V) (Phantom, 3% harmoni-
sche Verzerrung); –21 dBV (89 mV) (Batterie, 3% harmo-
nische Verzerrung)
Maximaler Schalldruck
800 ΩLast: 131 dB (Phantom); 128 dB (Batterie)
2000 ΩLast: 133 dB (Phantom); 129 dB (Batterie)
Brummeinstreuung
–1 dB äquivalenter SPL im 1 mOe Feld (60 Hz)
Geräuschspannungsabstand (äquivalente SPL,
gemessen mit spitzenspannungs–Voltmeter)
22 dB typisch, A–bewertet
26 dB typisch, DIN–bewertet 45 405
Dynamik Umfang
111 dB (Phantom); 107 dB (Batterie)
(max SPL zum A–bewerteten Geräuschspannungsab-
stand)

6
Geräuschspannungsabstand
71 dB (IEC 651) bei 94 dB Schalldruck
Überspannung und Umkehrpolaritätsschutz
Max. Externe Spannung an Stift 2 & 3 gegen Stift 1: + 52
Vdc
Umkehrpolaritätsschutz bis zu 100 V DC
Phasenlage
Positiver Druck auf Membrane = pos. Spannung auf Stift
2 relativ zu Stift 3
System·Kapazität
24 pF
Leistungsverbrauch
Phantom– (Simplex–) Betrieb
Betriebsspannung: 11 bis 52 V DC (+)Stift 2 u. 3
Stromaufnahme: 2,0 mA
Batteriebetrieb
Typ: 1,5 V·Alkalibatterie (IEC LR6)
Lebensdauer: Bis zu 10 000 Std. bei neuer Batterie
Umweltbedingungen
Temperatur:
Lagerung –29 °C bis 74 °C. . . . . . . . . . . . . . . . . . .
Betrieb –6.7 °C bis 49 °C. . . . . . . . . . . . . . . . . . . . .
Luftfeuchtigkeit
Lagerung 0–95 % relative bei Zimmertemperatur. . . . . (–6.7 °C bis 27 °C)
Steckverbindung
3–poliger XLR–Stecker
Gehäuse
Aus Stahl und Aluminium gefertigt mit beigeschem Be-
schlag und Einsprechkorb aus Edelstahl
Abmessungen
Siehe Abb. 3
ABMESSUNGEN
ABBILDUNG 3
Gewicht
Netto: 250 g
Brutto: SM94–LC: 949.7 g
Zulassungen
Zur CE–Kennzeichnung berechtigt. Entspricht der EU–
Richtlinie über elektromagnetische Verträglichkeit
89/336/EEC. Erfüllt die Prüfungs– und Leistungskrite-
rien der europäischen Norm EN 55103 (1996) Teil 1 und
2 für Wohngebiete (E1) und Leichtindustriegebiete (E2).
BEDIENUNG
Das SM94 arbeitet mit jeder Phantom–(Sim-
plex–)–Spannungsquelle zwischer 12 und 48 Volt (z.B.
dem Shure Modell PS1A). Außerdem kann das SM94
durch eine einzige 1,5 V Alkalibatterie gespeist werden
(Typ IEC, LR6). Die Batterie dient auch als Reserve im Fal-
le eines Phantom–Stromausfalls. Eine neue Alkali–Batte-
rie liefert bis zu 10 000 Stunden ununterbrochenen Mikro-
fonbetrieb. Es ist zu beachten, daß die Batterie während
des Phantombetriebs keine Energie verliert.
PS1A PHANTOMSPANNUNGS-SPEISETEIL
Das SM94 wird mit einem 3–adrigen Kabel mit XLR–
Steckern mit dem Speiseteil verbunden. Der Ausgang des
Speiseteils wird ebenfalls mit einem 3–adrigen XLR–Kabel
mit dem niederΩigen Mischpulteingang verbunden. An das
Shure Speiseteil können 2 Kondensator–mikrofone ange-
schlossen werden.
BATTERIEBETRIEB
Das Mikrofonkabel ausziehen und den Griff des SM94
aufschrauben, dabei im entgegengesetzten Uhrzeigersinn
(von oben) drehen, bis sich der Griff vom Mikrofonkörper
Iöst. Den Griff vom Einsprechkorb wegschieben, bis das
Batteriefach freiliegt. Eine neue Batterie einlegen (oder die
alte Batterie ersetzen), wobei die Polmarkierungen im
Fach zu beachten sind. Den Griff zum Einsprechkorb hin-
schieben und durch Drehen (von oben) im Uhrzeigersinn
festdrehen.
WINDGERÄUSCH
Das SM94 ist Hauptsächlich für Mikrofonaufnahmen von
Musikinstrumenten bestimmt. Beim Gebrauch des SM94
im Freien an einem windigen Tag oder innen in Nähe von
starken Luftströmen wie z. B. Ventilationsanlagen oder in
allen anderen Situationen, wenn das Mikrofon für Stim-
maufnahmen benutzt wird, sollte der extralieferbare Wind-
filter (A3WS) verwendet werden.
MITGELIEFERTES ZUBEHÖR
Schwenk Adapter A25D. . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Tragetasche 26A13. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
WAHLWEISES ZUBEHÖR
Windschutz A3WS. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Phantomspannungs–Netzteil PS1A. . . . . . . . . . . . . . . . . . .
Schaltbarer Abschwächer A15AS. . . . . . . . . . . . . . . . . . .
Körperschall–isolierende Halterung A53M. . . . . . . . . . . .
Kabel (7,6 m) C25J. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
ERSATZTEILE
Einsprechkorb RK255G. . . . . . . . . . . . . . . . . . . . . . . . . . .

7
MODELO SM94
MICROFONO DE CONDENSADOR
UNIDIRECCIONAL
ESPECIFICACIONES
Tipo
De condensador cardioide (polarizado electret)
Respuesta de frecuencia
40 a 16 000 Hz (Ver Figura 1)
Hz
dB
RESPUESTA DE FRECUENCIA
FIGURA 1
Curva polar
Respuesta cardioide (unidireccional)—Uniforme con la
frecuencia, simétrica según eje (Ver figura 2)
CURVA POLAR
FIGURA 2
Impedancia de salida
Nominal a 600 Ω; mínima impedancia de carga reco-
mendable: 800 Ω
Nivel de salida (a 1 000 Hz)
Tensión abierta del circuito: –49 dBV/Pa (3,5 mV)
Nivel de corte (a 1,000 Hz)
Carga de 800 Ω: –18 dBV (0,13V) (fantasma, 3% de dis-
torsión armónica); –21 dBV (89 mV) (pila, 3% de distor-
sión armónica)
SPL máximo (a 1 000 Hz)
Carga de 800 Ω: 131 dB (fantasma); 128 dB (pila)
Captación de zumbido
Equivalente a –1 dB de SPL en un campo de
1 milioersted (60 Hz)
Nivel de ruido (equivalentes niveles de presión sono-
ra medidos con volt/metros de verdadero valor efi-
caz).
22 dB tipico, ponderación curva A
26 dB tipico, ponderación DIN 45 405
Margen dinamico
111 dB (fantasma); 107 dB (pila) (máximo SPL a nivel de
ruido ponderado con curva A)
Relación señal–ruido
71 dB (IEC 651) a 94 dB SPL
Protección contra sobretension y polarización inverti-
da
Máxima tensión aplicable a terminales 2 y 3 con respecto
al no. 1: +52V.c.c.
Polarización invertida protegida hasta 100 Vdc
Fase
Presión positiva sobre el diafragma produce una tensión
positiva en el terminal 2 relativo al 3
Capacidad de la cápsula
24 pF
Alimentación
Operación de circuito fantasma (Simplex)
Tensión de alimentación. 11 a 52 Vdc, (+ terminales 2 y 3
Consumo de corriente: 2,0 mA
Operación de la pila
Tipo: 1,5 V alkalina (IEC LR6)
Duración: hasta 10,000 horas con una pila nueva
Condiciones ambientales
Temperatura
Para almacenaje – 29_to 74_C. . . . . . . . . . . .
Para funcionamiento – 6.7_to 49_C. . . . . . . . .
Relativa Humedad
Para almacenaje 0 – 95%. . . . . . . . . . . . (22_to 27_C)
Conector
Profesional de audio de 3 terminales
Caja
Fabricada de acero y aluminio con acabado en color bei-
ge y rejilla de malla de acero inoxidable.
Dimensiones
Vea la figura 3
DIMENSIONES
FIGURA 3
Peso
Neto: 250 gramos
Embalado: SM94–LC: 949.7 gramos
Certificaiones
Califica para llevar las marcas CE. Cumple la directiva
europea 89/336/EEC de compatibilidad electromagnéti-
ca. Se ajusta a los criterios correspondientes de verifica-
ción y funcionamiento establecidos en la norma europea
EN 55103 (1996), partes 1 y 2, para zonas residenciales
(E1) y zonas de industria ligera (E2).

8
OPERACION
El SM94 está disenado para la alimentación simplex por
medio de la fuente modelo PS1A, o por prácticamente
cualquier fuente de alimentación que provea de 12 a 48
V.c.c. en modo fantasma.
Además, el SM94 puede ser alimentado por una sola pila
alkalina de 1.5. voltios (IEC LR6 de tipo). La pila sirve tam-
bién como respaldo en caso que falle la alimentación de
circuito fantasma. Una nueva pila alkalina proporcionará
hasta 10,000 horas de funcionamiento continuo del micró-
fono. Se debe notar que la operación de la pila afectará sig-
nificativamente el funcionamiento del micrófono. Se debe
notar también, que la pila no se descarga durante el funcio-
namiento alimentado por circuito fantasma.
FUENTE DE ALIMENTACION PS1A
Conecte el cable del micrófono al SM94 y a la fuente de
alimentación en el conector del micrófono. La fuente usa el
cable balanceado para transportar la corriente de alimenta-
ción al micrófono y la pantalla del cable como retorno de ma-
sa.
OPERACIÓN DE LA PILA
Desconecte el cable del micrófono, y destornille el man-
go del SM94 haciéndolo girar por la parte superior hacia la
izquierda hasta separar el mango del cuerpo del micrófo-
no. Deslice el mango de la rejilla, dejando al descubierto el
compartimiento de la pila.
Introduzca una nueva pila (o reemplace la pila gastada),
teniendo en cuenta las marcas de la polarización indicadas
en el compartimiento.
Vuelva a deslizar el mango hacia la rejilla, y ajústelo, ha-
ciéndolo girar hacia la derecha por la parte superior.
EL RUIDO DE VIENTO
El SM94 está diseñado priticipalmente para ser usado
con una variedad de instrumentos musicales. Cuando se
utiliza el SM94 al aire libre, en un día de mucho viento, o
adentro, próximo a fuertes corrientes de aire tal como un
equipo ventilador, o como un micrófono vocal en cualquier
situacibn, se debe utilizar la pantalla opcional antiviento de
espuma (A3WS).
ACCESORIOS
Abrazadera articulada A25D. . . . . . . . . . . . . . . . . . . . . . . .
Bolsa de transporte 26A13. . . . . . . . . . . . . . . . . . . . . . . . . .
ACCESORIOS OPCIONALES
Pantalla antiviento A3WS. . . . . . . . . . . . . . . . . . . . . . . . . . .
Fuente alimentación fantasma PS1A. . . . . . . . . . . . . . . . . .
Atenuador seleccionable A15AS. . . . . . . . . . . . . . . . . . . .
Abrazader aislante A53M. . . . . . . . . . . . . . . . . . . . . . . . . . .
Cable (7,6 m) C25J. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
RECAMBIO
Pantalla y rejilla RK255G. . . . . . . . . . . . . . . . . . . . . . . . . . .
SHURE Incorporated Web Address: http://www.shure.com
5800 W. Touhy Avenue, Niles, IL 60714-4608, U.S.A.
Phone: [phone] Fax: [phone]
In Europe, Phone: [phone] Fax: [phone]
In Asia, Phone: [phone] Fax: [phone]
Elsewhere, Phone: [phone] Fax: [phone]
