Shure ANI22 User manual

© 2017 Shure Incorporated
27A33718 (Rev. 1)
Printed in U.S.A.
ANI22
USER GUIDE
AUDIO PROCESSING
Le Guide de l’Utilisateur
Guia del Usuario
Guida dell’Utente
Bedienungsanleitung
Manual do Usuário
Gebruikershandleiding
*27A33718*

2
1. READ these instructions.
2. KEEP these instructions.
3. HEED all warnings.
4. FOLLOW all instructions.
5. DO NOT use this apparatus near water.
6. CLEAN ONLY with dry cloth.
7. DO NOT block any ventilation openings.
Allow sufficient distances for adequate
ventilation and install in accordance with
the manufacturer’s instructions.
8. DO NOT install near any heat sources
such as open flames, radiators, heat
registers, stoves, or other apparatus
(including amplifiers) that produce heat.
Do not place any open flame sources on
the product.
9. DO NOT defeat the safety purpose of
the polarized or grounding type plug. A
polarized plug has two blades with one
wider than the other. A grounding type
plug has two blades and a third grounding
prong. The wider blade or the third
prong are provided for your safety. If the
provided plug does not fit into your outlet,
consult an electrician for replacement of
the obsolete outlet.
10. PROTECT the power cord from being
walked on or pinched, particularly at
plugs, convenience receptacles, and the
point where they exit from the apparatus.
11. ONLY USE attachments/accessories
specified by the manufacturer.
12. USE only with a cart, stand, tripod,
bracket, or table specified by the
manufacturer, or sold with the apparatus.
When a cart is used, use caution when
moving the cart/apparatus combination to
avoid injury from tip-over.
IMPORTANT SAFETY INSTRUCTIONS
13. UNPLUG this apparatus during lightning
storms or when unused for long periods
of time.
14. REFER all servicing to qualified service
personnel. Servicing is required when
the apparatus has been damaged in any
way, such as power supply cord or plug
is damaged, liquid has been spilled or
objects have fallen into the apparatus, the
apparatus has been exposed to rain or
moisture, does not operate normally, or
has been dropped.
15. DO NOT expose the apparatus to
dripping and splashing. DO NOT put
objects filled with liquids, such as vases,
on the apparatus.
16. The MAINS plug or an appliance coupler
shall remain readily operable.
17. The airborne noise of the Apparatus does
not exceed 70dB (A).
18. Apparatus with CLASS I construction
shall be connected to a MAINS socket
outlet with a protective earthing
connection.
19. To reduce the risk of fire or electric shock,
do not expose this apparatus to rain or
moisture.
20. Do not attempt to modify this product.
Doing so could result in personal injury
and/or product failure.
21. Operate this product within its specified
operating temperature range.
This symbol indicates that
dangerous voltage constituting a
risk of electric shock is present
within this unit.
This symbol indicates that there
are important operating and
maintenance instructions in the
literature accompanying this unit.
WARNING: This product contains a chemical known to the State of California to cause cancer and birth
defects or other reproductive harm.

3
Getting Started
This device features a browser-based web application, which controls audio and network
properties. Upon completing this basic setup process, you will be able to:
• Access the web application to customize audio settings and network properties
• Use Dante™ Controller software to connect with other Dante devices and pass audio
• Access additional configuration information

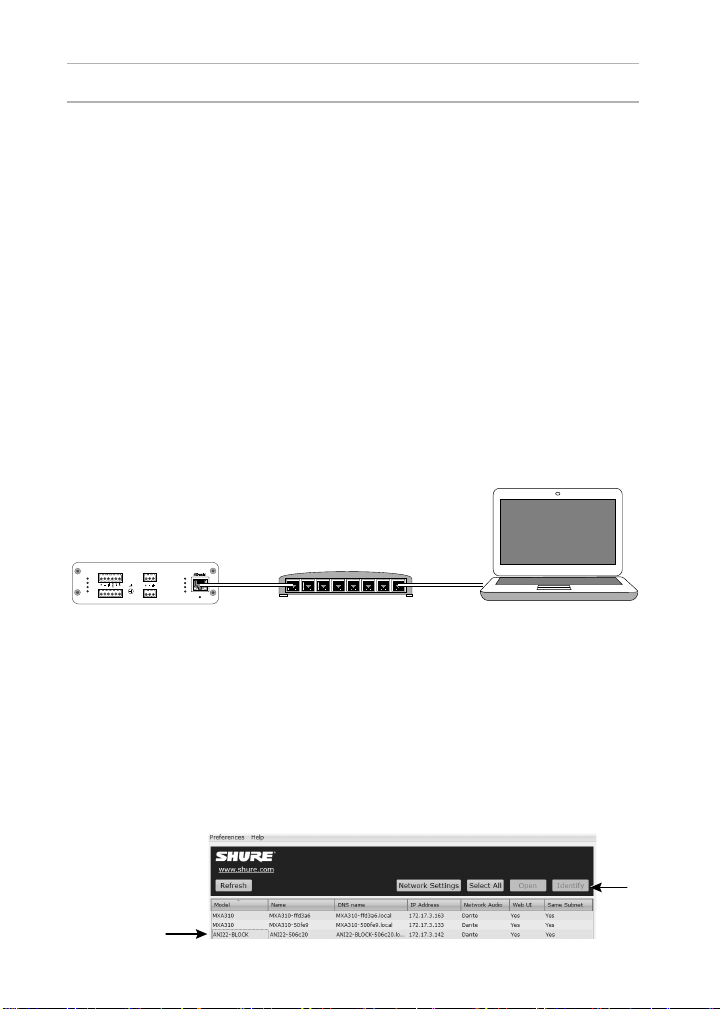

Step 1: Connect to a Network
1. Use an Ethernet cable (CAT5e or higher) to connect the ANI22 to a network switch.
Note: The network switch must provide Power over Ethernet (PoE). Make sure to connect to
a PoE port, since many switches do not supply power on all ports.
2. Connect a computer to the network switch with an Ethernet cable
sig/clip
power
reset
PoE
network
network audio
encryption
in1
1 1
in2
22
out1
out2
INPUT OUTPUT ௟௠
ANI22 Network Switch Computer
Step 2: Access the Web Application
1. Download and install the Shure Device Discovery application (http://www.shure.com)
2. Open the Shure Device Discovery application
3. Double-click the device to open the web application.
Tip: If setting up multiple Shure devices, use the Identify button in the application to flash the
lights on the device.
Select the device
Identify

4
Step 3: Connect Devices in Dante Controller Software
1. Download and install Dante Controller Software from http://www.audinate.com
2. Use Dante Controller to create connections with other Dante devices
Note: Refer to the Dante Controller user guide for more information on channel routing
(available at http://www.audinate.com/resources/technical-documentation)
Example: Connecting the ANI22 and Shure MXA310
௟
௠
௡
sig/clip
power
reset
PoE
network
networkaudio
encryption
in1
1 1
in2
22
out1
out2
INPUT OUTPUT
MXA310
ANI22
1. Find the MXA310 in the list of Dante transmitters, and select the plus sign (+) to show all
channels.
2. Find the ANI22 in the list of Dante receivers, and select the plus sign (+) to show all
channels.
3. Check the box where the MXA310 AUTOMIX OUT and the ANI22 DANTE INPUT 1
intersect

5
Step 4: Configure Audio
1. Connect analog equipment (such as loudspeakers or wireless microphone systems) to
the analog inputs and outputs. Refer to the hardware section in this guide for information
on connections and LED metering.
2. In the ANI22 web application, adjust input and output levels and perform a sound check.
Refer to the help topics in the web application for additional information.
ULXD4
DigitalWireless Receiver
push
control
ENTER
EXIT
SCAN
RF
A B
OL
OL
gain poweraudio
IR
on
ULXD2
sig/clip
power
reset
PoE
network
network audio
encryption
in1
1 1
in2
22
out1
out2
INPUT OUTPUT
Access the help section

6
Get More Information
Now that the basic setup is complete, you should have access to the web application and be
able to pass audio between devices. More comprehensive information is available online and
in the help section, including:
• Maximizing audio quality with the built-in
parametric equalizer
• External control system command strings
• System scenario diagrams
• Software configuration
• Networking information
• Troubleshooting
• Replacement parts and accessories
The complete user guide is available at
http://pubs.shure.com/guide/ANI22
Hardware
Block Connector Model:
sig/clip
power
reset
PoE
network
network audio
encryption
in1
1 1
in2
22
out1
out2
INPUT OUTPUT
௟
௠
௡௢
௣
௤
Inputs Outputs
XLR Model:
reset
PoE
11
22
INPUT OUTPUT
௠
௣
௤
Inputs Outputs

7
① Signal/Clip Indicators
Each indicator corresponds to
a single channel. Analog and
digital gain adjustments are made
through the web application.
- If an input channel LED turns red,
attenuate the level from the source
device to prevent clipping at the input
stage.
- If an output channel LED turns red,
lower the corresponding Digital Gain
(dB) fader for the Dante channel under
the Input Channels tab. Do not lower
the output level (line/aux/mic), as any
clipping indicated on the LED occurs
before the final output level stage.
LED State Audio Signal Level
Off less than -60 dBFS
Green -60 dBFS to -18 dBFS
Yellow -18 dBFS to -6 dBFS
Red -6 dBFS or more
② Audio and Logic Connections
Note: Logic connections are only
featured on the block connector
version.
Block Connector Pin Assignments:
Input
Audio +
Audio -
Audio ground
switch Logic Mute (sent from
microphone)
led Logic LED (received by
microphone)
gnd Logic ground
Output
Audio +
Audio -
Audio ground
XLR Pin Assignments:
1Ground
2Positive
3Negative
③ Chassis Ground Screw
Provides an optional connection
for microphone shield wire to
chassis ground.
④ LED Indicators
Power: Power over Ethernet (PoE)
present
Note: Use a PoE injector if your
network switch does not supply PoE.
Network: Network connection
active
Network Audio: Dante™ audio
present on the network
Note: Error details are available in the
event log in the web application.
LED
Status
Activity
Off No active signal
Green Device is operating
successfully
Red Error has occurred. See
event log for details.

8
Encryption:
LED
Status
Activity
Off Audio not encrypted
Green Successful encrypted
audio connection with
another device
Red Encryption error. Possible
causes:
• Encryption is enabled on
one device and not on
another
• Passphrase mismatch
⑤ Dante Network Port
Connects to a network switch
to send Dante™ audio, while
receiving Power over Ethernet
(PoE) and data from the control
software. See the Dante and
networking section for additional
information.
⑥ Reset Button
Resets the device settings back to
the factory default.
Power Over Ethernet
(PoE)
This device requires PoE to operate. It is
compatible with both Class 0 and Class 3
PoE sources.
Power over Ethernet is delivered in one of
the following ways:
• A network switch that provides PoE
• A PoE injector device
Reset
The reset button is located inside a small
hole in the rear panel. Use a paperclip or
other small tool to press the button.
There are two hardware reset functions:
Network reset (press button for 4-8
seconds)
Resets all Shure control and audio
network IP settings to factory
defaults
Full factory reset (press button for
longer than 8 seconds)
Restores all network and web
application settings to the factory
defaults.
Software Reset Options
To simply revert settings without a complete
hardware reset, use one of the following
options:
Reboot Device: In the web application
(settings > factory reset), there is a Reboot
Device button, which simply power-cycles
the device as if it were unplugged from the
network. All settings are retained when the
device is rebooted.
Default Settings: To revert audio settings
back to the factory configuration (excluding
Device Name, IP Settings, and Passwords),
select Load Preset and choose the default
settings preset.

9
Installation and Rack Mounting
Two mounting solutions are available for installing the Audio Network Interface:
CRT1 19" Rack Tray (optional accessory): Supports up to 3 devices; mountable in a rack
or under a table
Single-unit Mounting Tray (included accessory): Supports a single device for mounting
under a table
Securing the Devices
Use the included screws from the mounting hardware kit to secure the Audio Network
Interfaces. Audio Network Interfaces can be mounted to face either direction. Insert the
screws from the bottom in the appropriate holes, according to the following diagrams:
Align the holes as shown for securing a single device in the single-unit
mounting tray
Device 1
Device 2
Device 3
Align the holes as shown for securing up to three devices in the 19" rack tray.

10
Standard 19" Rack Mount
1. Align the ears with the mounting
holes pointed forward.
2. Install the two screws that hold
the ear to the tray as shown.
Under-table Mounting
1. Align the ears with the mounting
holes pointed upward.
2. Install the two screws that hold
the ear to the tray as shown.
The equipment is intended to be used in
professional audio applications.
Note: This device is not intended to be
connected directly to a public internet
network.
EMC conformance to Environment E2:
Commercial and Light Industrial. Testing
is based on the use of supplied and
recommended cable types. The use of other
than shielded (screened) cable types may
degrade EMC performance.
Changes or modifications not expressly
approved by Shure Incorporated could void
your authority to operate this equipment.
Industry Canada ICES-003 Compliance
Label: CAN ICES-3 (B)/NMB-3(B)
Authorized under the verification provision
of FCC Part 15B.
Please follow your regional recycling
scheme for batteries, packaging, and
electronic waste.
Rack Ear Configuration
A combination of up to 3 Audio Network Interfaces can be mounted in a single 19-inch
rack space. The adjustable rack ears support mounting in a standard equipment rack or
underneath a table.
Important Product Information
Installing Underneath a Table
1. Hold the tray in the desired location under a table
2. Use a pencil to mark the location of the mounting holes on the table.
3. Drill 4 holes for the screws. The diameter of the holes in the tray are 7.1 mm.
4. Install the components into the tray
5. Install with 4 screws to secure the tray underneath the table

11
Specifications
Analog Connections
Inputs Active
Balanced
ANI22-XLR (2) XLR
connector
ANI22-
BLOCK
(2) 6-pin
block
connector
Outputs Impedance
Balanced
ANI22-XLR (2) XLR
connector
ANI22-
BLOCK
(2) 3-pin
block
connector
Network Connections (Dante Digital Audio)
(1) RJ45
Channel Count: 2 Inputs, 2 Outputs
Polarity
Non-inverting, any input to any output
Power Requirements
Power over Ethernet (PoE), Class 0. (PoE Plus
compatible).
Power Consumption
11W, maximum
Weight
672 g (1.5 lbs)
Dimensions
H x W x D
4 x 14 x 12.8 cm (1.6 x 5.5 x 5.0 in.)
control application
HTML5 Browser-based
Operating Temperature Range
−6.7°C (20°F) to 40°C (104°F)
Storage Temperature Range
−29°C (-20°F) to 74°C (165°F)
Thermal Power Dissipation
Maximum 12.1 W (41.3 BTU/hr)
typical 9.8 W (33.7 BTU/hr)
Information to the user
This equipment has been tested and found
to comply with the limits for a Class B digital
device, pursuant to Part 15 of the FCC Rules.
These limits are designed to provide reasonable
protection against harmful interference in a
residential installation. This equipment generates
uses and can radiate radio frequency energy
and, if not installed and used in accordance with
the instructions, may cause harmful interference
to radio communications. However, there is no
guarantee that interference will not occur in a
particular installation. If this equipment does
cause harmful interference to radio or television
reception, which can be determined by turning the
equipment off and on, the user is encouraged to
try to correct the interference by one or more of
the following measures:
• Reorient or relocate the receiving antenna.
• Increase the separation between the
equipment and the receiver.
• Connect the equipment to an outlet on a circuit
different from that to which the receiver is
connected.
• Consult the dealer or an experienced radio/TV
technician for help.
The CE Declaration of Conformity can be
obtained from: www.shure.com/europe/
compliance
Authorized European representative:
Shure Europe GmbH
Headquarters Europe, Middle East & Africa
Department: EMEA Approval
Jakob-Dieffenbacher-Str. 12
75031 Eppingen, Germany
Phone: [phone]
Fax: [phone]
Email: [email protected]
This product meets the Essential Requirements
of all relevant European directives and is eligible
for CE marking.
The CE Declaration of Conformity can be
obtained from Shure Incorporated or any of
its European representatives. For contact
information please visit www.shure.com

12
Audio
Frequency Response
±1 dB
20 to 20,000 Hz
Dante Digital Audio
Sampling Rate 48 kHz
Bit Depth 24
Latency
Does not
include
Dante
latency
Analog to Dante 0.35 ms
Dante to Analog 0.71 ms
analog gain range
Adjustable in 3 dB steps
51 dB
Dynamic Range (Analog-to-Dante)
20 Hz to 20 kHz, A-weighted, typical
113 dB
Equivalent Input Noise
20 Hz to 20 kHz, A-weighted, input terminated with
150Ω
Analog Gain Setting= +0 dB -93 dBV
Analog Gain Setting= +27 dB -119 dBV
Analog Gain Setting= +51 dB -130 dBV
Total Harmonic Distortion
@ 1 kHz, 0 dBV Input, 0 dB analog gain
<0.05%
Common Mode Rejection Ratio
150Ω balanced source @ 1 kHz
>70 dB
Input Impedance
5 kΩ
Output Impedance
150 Ω
Input Clipping Level
Analog Gain Setting= +0 dB +20 dBV
Analog Gain Setting= +27 dB -7 dBV
Analog Gain Setting= +51 dB -31 dBV
Analog Output Level
Selectable Line 0 dB
Aux - 20 dB
Mic -46 dB
Built-in Digital Signal Processing
Per Channel Equalizer (4-band Parametric,
Dante Channels Only), Mute,
Limiter, Gain (140 dB range)
System Channel Summing
Networking
Cable Requirements
Cat 5e or higher (shielded cable recommended)
Accessories
Furnished Accessories
Hardware kit (XLR model) 90A29254
Hardware kit (block connector
model)
90B33522
Mounting Bracket (1/3 rack unit) 53A27742
Optional Accessories and
Replacement Parts
19" rack tray CRT1

13
1. LIRE ces consignes.
2. CONSERVER ces consignes.
3. OBSERVER tous les avertissements.
4. SUIVRE toutes les consignes.
5. NE PAS utiliser cet appareil à proximité de l’eau.
6. NETTOYER UNIQUEMENT avec un chiffon
sec.
7. NE PAS obstruer les ouvertures de ventilation.
Laisser des distances suffisantes pour
permettre une ventilation adéquate et effectuer
l’installation en respectant les instructions du
fabricant.
8. NE PAS installer à proximité d’une source de
chaleur telle qu’une flamme nue, un radiateur,
une bouche de chaleur, un poêle ou d’autres
appareils (dont les amplificateurs) produisant de
la chaleur. Ne placer aucune source à flamme
nue sur le produit.
9. NE PAS retirer le dispositif de sécurité de la
fiche polarisée ou de la fiche de terre. Une
fiche polarisée comporte deux lames dont
l’une est plus large que l’autre. Une fiche de
terre comporte deux lames et une troisième
broche de mise à la terre. La lame la plus large
ou la troisième broche assure la sécurité de
l’utilisateur. Si la fiche fournie ne s’adapte pas à
la prise électrique, demander à un électricien de
remplacer la prise hors normes.
10. PROTÉGER le cordon d’alimentation afin que
personne ne marche dessus et que rien ne
le pince, en particulier au niveau des fiches,
des prises de courant et du point de sortie de
l’appareil.
11. UTILISER UNIQUEMENT les accessoires
spécifiés par le fabricant.
12. UTILISER uniquement avec un chariot, un pied,
un trépied, un support ou une table spécifié
par le fabricant ou vendu avec l’appareil. Si
un chariot est utilisé, déplacer l’ensemble
chariot-appareil avec précaution afin de ne
pas le renverser, ce qui pourrait entraîner des
blessures.
CONSIGNES DE SÉCURITÉ IMPORTANTES
13. DÉBRANCHER l’appareil pendant les orages
ou quand il ne sera pas utilisé pendant
longtemps.
14. CONFIER toute réparation à du personnel
qualifié. Des réparations sont nécessaires
si l’appareil est endommagé d’une façon
quelconque, par exemple : cordon ou
prise d’alimentation endommagé, liquide
renversé ou objet tombé à l’intérieur de
l’appareil, exposition de l’appareil à la pluie
ou à l’humidité, appareil qui ne marche pas
normalement ou que l’on a fait tomber.
15. NE PAS exposer cet appareil aux égouttures
et aux éclaboussements. NE PAS poser des
objets contenant de l’eau, comme des vases,
sur l’appareil.
16. La prise SECTEUR ou un coupleur d’appareil
électrique doit rester facilement utilisable.
17. Le bruit aérien de l’appareil ne dépasse pas
70 dB (A).
18. L’appareil de construction de CLASSE I doit
être raccordé à une prise SECTEUR dotée
d’une protection par mise à la terre.
19. Pour réduire les risques d’incendie ou de choc
électrique, ne pas exposer cet appareil à la
pluie ou à l’humidité.
20. Ne pas essayer de modifier ce produit. Cela
risque de causer des blessures et/ou la
défaillance du produit.
21. Utiliser ce produit dans sa plage de
températures de fonctionnement spécifiée.
Ce symbole indique la présence
d'une tension dangereuse dans
l'appareil constituant un risque de
choc électrique.
Ce symbole indique que la
documentation fournie avec
l'appareil contient des instructions
d'utilisation et d'entretien
importantes.

14
Premiers pas
Cet appareil est doté d’une application Web qui commande les propriétés audio et du
réseau. Une fois le processus de configuration de base terminé, les actions suivantes sont
disponibles :
• Accéder à l’application Web pour personnaliser les réglages audio et les propriétés du
réseau
• Utiliser le logiciel Dante™ Controller pour connecter l’appareil à d’autres appareils Dante
et transférer le son
• Accéder aux informations complémentaires relatives à la configuration
Étape 1 : Connexion à un réseau
1. Utiliser un câble Ethernet (Cat5e ou supérieure) pour connecter l’ANI22 à un
commutateur réseau.
Remarque : Le commutateur réseau doit fournir une alimentation via Ethernet (PoE).
Veiller à utiliser un port PoE dans la mesure où de nombreux commutateurs ne
fournissent pas d’alimentation sur tous les ports.
2. Raccorder un ordinateur au un commutateur réseau avec un câble Ethernet
sig/clip
power
reset
PoE
network
network audio
encryption
in1
1 1
in2
22
out1
out2
INPUT OUTPUT ௟௠
ANI22 Commutateur réseau Ordinateur
Étape 2 : Accès à l’application web
1. Télécharger l’application Shure Device Discovery (www.shure.com) et l’installer.
2. Ouvrir l’application Shure Device Discovery
3. Double-cliquer sur l’appareil pour ouvrir l’application Web.
Conseil : Lors de la configuration de plusieurs appareils Shure, appuyer sur le bouton
Identify de l’application pour faire clignoter les témoins de l’appareil.
Sélectionner l’appareil
Identify

15
Étape 3 : Connexion d’appareils au logiciel Dante
Controller
1. Télécharger le logiciel Dante Controller sur www.audinate.com et l’installer
2. Utiliser Dante Controller pour créer des connexions avec d’autres appareils Dante
Remarque : Se reporter au guide d’utilisation de Dante Controller pour plus
d’informations sur l’acheminement du canal (disponible sur www.audinate.com/resources/
technical-documentation)
Exemple : Connexion de l’ANI22 et du MXA310 de Shure
௟
௠
௡
sig/clip
power
reset
PoE
network
networkaudio
encryption
in1
1 1
in2
22
out1
out2
INPUT OUTPUT
MXA310
ANI22
1. Rechercher le MXA310 dans la liste des émetteurs Dante et sélectionner le signe plus
(+) pour afficher tous les canaux.
2. Rechercher l’ANI22 dans la liste des récepteurs Dante et sélectionner le signe plus (+)
pour afficher tous les canaux.
3. Cocher la case dans laquelle la sortie AUTOMIX OUT du MXA310 et l’entrée DANTE
INPUT 1 de l’ANI22 se croisent

16
Étape 4 : Configuration de l’audio
1. Brancher un appareil analogique (tel que des haut-parleurs ou des systèmes de microphone
sans fil) aux entrées et sorties analogiques. Se reporter à la section Matériel du présent guide
pour plus d’informations sur les branchements et les mesures LED.
2. Dans l’application Web ANI22, régler les niveaux d’entrée et de sortie puis effectuer une
vérification du son. Se reporter aux sujets d’aide de l’application Web pour plus d’informations.
ULXD4
DigitalWireless Receiver
push
control
ENTER
EXIT
SCAN
RF
A B
OL
OL
gain poweraudio
IR
on
ULXD2
sig/clip
power
reset
PoE
network
network audio
encryption
in1
1 1
in2
22
out1
out2
INPUT OUTPUT
Aller à la section d’aide
Obtenir plus d’informations
Maintenant que la configuration de base est terminée, l’application Web est accessible et il est
possible de transférer le son entre les différents appareils. Des informations complètes sont
disponibles en ligne et dans la section d’aide, en relation notamment avec les points suivants :
• Optimisation de la qualité audio avec
l’égaliseur paramétrique intégré
• Chaînes de commande du système de
contrôle externe
• Schémas de disposition de systèmes
• Configuration du logiciel
• Informations de mise en réseau
• Dépannage
• Pièces de rechange et accessoires
Le guide d’utilisation complet est disponible sur
http://pubs.shure.com/guide/ANI22

17
Matériel
Modèle à connecteurs bloc :
sig/clip
power
reset
PoE
network
network audio
encryption
in1
1 1
in2
22
out1
out2
INPUT OUTPUT
௟
௠
௡௢
௣
௤
Inputs Outputs
Modèle XLR :
reset
PoE
11
22
INPUT OUTPUT
௠
௣
௤
Entrées Sorties

18
① Témoins de signal/écrêtage
Chaque témoin correspond à un
canal unique. Les réglages du gain
analogique et numérique se font à
l’aide de l’application Web.
- Si la LED d’un canal d’entrée devient rouge,
atténuer le niveau de l’appareil source pour
éviter l’écrêtage à l’étage d’entrée.
- Si la LED d’un canal de sortie devient
rouge, réduire l’affaiblisseur Gain
numérique (dB) correspondant du canal
Dante sur l’onglet Canaux d’entrée.
Ne pas diminuer le niveau de sortie
(ligne/aux/micro) étant donné que tout
écrêtage indiqué par la LED se produit
avant l’étage de niveau de sortie final.
État des
LED Niveau du signal audio
Éteinte moins de -60 dBFS
Verte -60 à -18 dBFS
Jaune -18 à -6 dBFS
Rouge -6 dBFS ou plus
② Connexions audio et logiques
Remarque : Les connexions logiques
apparaissent uniquement sur la version à
connecteurs bloc.
Affectation des broches des
connecteurs bloc :
Entrée
Audio +
Audio -
Masse audio
commutateur Coupure du son logique
(envoyée depuis le
microphone)
LED Logique de LED (reçue
par le microphone)
masse Masse de logique
Sortie
Audio +
Audio -
Masse audio
Affectation des broches XLR :
1Masse
2Positif
3Négatif
③ Vis de masse châssis
Fournit une connexion en option
pour le fil blindé du micro à la
masse châssis.
④ Témoins à LED
Alimentation : Alimentation via
Ethernet (Power over Ethernet,
PoE) présente
Remarque : Utiliser un injecteur de
PoE si le commutateur réseau ne
fournit pas d’alimentation PoE.
Réseau : Connexion réseau active
Audio réseau : Audio Dante™
présent sur le réseau
Remarque : Le détail des erreurs
est disponible dans le journal des
événements de l’application Web.
État des
LED
Activité
Éteinte Pas de signal actif
Verte Bon fonctionnement du
dispositif
Rouge Erreur détectée. Voir le
journal d’événements
pour plus de détails.

19
Cryptage :
État des
LED
Activité
Éteinte L’audio n’est pas crypté
Verte Connexion audio
correctement cryptée
avec un autre appareil
Rouge Erreur de cryptage.
Causes possibles :
• Cryptage activé sur un
appareil et pas sur un
autre
• Disparité de phrase
secrète
⑤ Port réseau Dante
Se raccorde à un commutateur
réseau pour envoyer l’audio
Dante™ tout en recevant
l’alimentation via Ethernet (PoE)
et les données en provenance du
logiciel de contrôle. Voir la section
Dante et mise en réseau pour plus
d’informations.
⑥ Bouton reset
Rétablit les paramètres par défaut
de l’appareil.
Alimentation sur Ethernet
(Power over Ethernet,
PoE)
Cet appareil nécessite une PoE pour
fonctionner. Il est compatible avec les
sources de PoE de Classe 0 et de
Classe 3.
L’alimentation via Ethernet est fournie de
l’une des manières suivantes :
• Un commutateur réseau fournissant une
PoE
• Un injecteur de PoE
Réinitialisation
Le bouton reset se trouve dans un petit trou
dans le panneau arrière. Appuyer dessus
à l’aide d’un trombone ou d’un petit outil
similaire.
Il existe deux fonctions de réinitialisation du
matériel :
Réinitialisation du réseau (appuyer
sur le bouton pendant quatre à huit
secondes)
Rétablit les valeurs d’usine par
défaut pour tous les paramètres
IP de réseau audio et de contrôle
Shure
Réinitialisation usine totale
(appuyer sur le bouton pendant
plus de huit secondes)
Rétablit les valeurs d’usine par
défaut pour tous les paramètres
relatifs à l’application Web.
Options de réinitialisation du logiciel
Pour réinitialiser simplement les réglages
sans passer par une réinitialisation
matérielle totale, utiliser l’une des options
suivantes :
Redémarrer l’appareil : l’application Web
(settings > factory reset) comprend un
bouton Redémarrer l’appareil qui redémarre
simplement l’appareil comme s’il était
raccordé au réseau. Tous les paramètres
sont conservés au redémarrage de
l’appareil.
Paramètres par défaut : Pour revenir à la
configuration d’usine des réglages audio
(sauf Nom de l’appareil, Réglages IP et
Mots de passe), sélectionner Charger
préréglages puis le préréglage Réglages
par défaut.

20
Installation et montage en rack
Deux solutions de montage sont disponibles pour installer l’interface réseau audio :
Plateau de rack CRT1 de 19 po (accessoire en option) : peut accueillir jusqu’à trois
appareils et être monté dans un rack ou sous une table.
Plateau de montage pour une unité (accessoire inclus) : accueille un seul appareil et se
monte sous une table.
Fixation des appareils
Utiliser les vis incluses dans le kit de matériel de montage pour fixer les interfaces réseau
audio. Les interfaces réseau audio peuvent être montées dans un sens ou dans l’autre.
Insérer les vis par le bas dans les trous appropriés, comme indiqué sur les schémas
suivants :
Aligner les trous comme indiqué pour fixer un seul appareil dans le plateau
de montage pour une unité.
Appareil1
Appareil2
Appareil3
Aligner les trous comme indiqué pour fixer jusqu’à trois appareils dans le
plateau de rack de 19 po.
