Siemens RHOH User manual

R810556
s
Operating Instructions Betriebsanleitung Notice d'utilisation Instructivo Istruzioni operative
Instruções de Serviço İşletme kılavuzu Руководство по эксплуатации Instrukcja obsługi 使用说明
EN DANGER
Hazardous voltage. Will cause death or serious injury. Turn off and
lock out all power supplying this device before working on this device.
Replace all covers before power supplying this device is turned on.
NOTICE
Installation and maintenance must be carried out by qualified
personnel.
DE GEFAHR FR DANGER
Gefährliche Spannung. Lebensgefahr oder schwere
Verletzungsgefahr. Bevor Arbeiten am Gerät durchgeführt werden,
müssen alle Stromquellen ausgeschaltet und mit einer
Einschaltsicherung versehen werden. Vor dem Wiedereinschalten der
Stromquellen müssen alle Abdeckungen wieder angebracht werden.
Tension électrique dangereuse. Danger de mort ou risque de
blessures graves. Avant d'intervenir sur l'appareil, couper toutes les
sources de tension et les consigner contre la refermeture. Remettre en
place tous les couvercles avant de remettre l’appareil sous tension.
HINWEIS NOTIFICATION
Installations- und Wartungsarbeiten sind von qualifiziertem
Personal durchzuführen. L'installation et la maintenance doivent être effectuées uniquement par des personnes qualifiées.
ES PELIGRO IT PERICOLO
Tensión peligrosa. Puede causar la muerte o lesiones graves.
Antes de trabajar en este dispositivo, desconecte y bloquee todas las
fuentes que lo alimentan eléctricamente. Recoloque todas las cubiertas
antes de volver a conectar la alimentación eléctrica para este dispositivo.
Tensione pericolosa. Può causare la morte o lesioni gravi. Prima di
lavorare su questa apparecchiatura, disinserire tutte le fonti di
alimentazione elettrica dell'apparecchiatura ed assicurarle contro la
reinserzione. Riapplicare tutte le coperture prima di reinserire
l'alimentazione di questa apparecchiatura.
NOTA NOTA
La instalación y el mantenimiento deben corre a cargo de
personal cualificado. L'installazione e la manutenzione devono essere eseguite da personale qualificato.
PT PERIGO TR TEHLİKE
Tensão perigosa. Perigo de morte ou ferimentos graves. Desligue e
bloqueie todas as fontes de alimentação antes de executar quaisquer
trabalhos no aparelho. Volte a colocar todas as coberturas antes de voltar
a ligar as fontes de alimentação.
Tehlikeli gerilim. Ölüm tehlikesi veya ağır yaralanma tehlikesi
mevcuttur. Cihazda çalışmalar yapılmadan önce, tüm güç kaynakları
kapatılmalı ve bir açma emniyetiyle donatılmalıdır. Güç kaynakları tekrar
açılmadan önce tüm kapaklar yerlerine takılmalıdır.
ATENÇÃO NOT
A instalação e manutenção têm de ser efetuadas por pessoal
qualificado. Montaj ve bakım işlemleri kalifiye personel tarafından yapılmalıdır.
РУ ОПАСНО РL ZAGROŻENIE
Опасное напряжение. Опасность для жизни или телесных
повреждений. До начала работы выключите и заблокируйте все
источники питания этого устройства. Перед включением питания
снова установите все крышки.
Niebezpieczne napięcie. Niebezpieczeństwo poważnych obrażeń lub
utraty życia. Wyłączyć i zablokować wszystkie źródła zasilania urządzenia
przed rozpoczęciem pracy na urządzeniu. Założyć wszystkie osłony przed
podłączeniem urządzenia do źródła zasilania.
ПРИМЕЧАНИЕ UWAGA
Установка и техническое обслуживание должны
производиться квалифицированным персоналом. Instalacja i konserwacja muszą być wykonywane przez wykwalifikowany personel.
Technical Support: Internet: http://www.siemens.com/lowvoltage/technical-support
Door mounted rotary operator
Türkupplungsdrehantrieb
Commande rotative de porte
Mando giratorio de puerta
Comando rotativo bloccoporta
Acionamento giratório do acoplamento da porta
Kapı kolu döner tahrik mekanizması
Поворотный привод сцепления двери
Napęd obrotowy sprzęgu drzwi
门耦合旋转驱动器
RHOH RHOH4C 3VA9477-0GF20 3VA9877-0GF22 3VA9677-0GA80
RHOH4 RHVMEMH 3VA9477-0GF21 3VA9877-0GF23
RHOHC RHVPEMH 8UD1900-2DA00 3VA9677-0GK00
Last Update: 15 June 2020, Rev 2

2R810556
中危险 HR OPASNOST
危险电压。可能导致生命危险或重伤危险。
操作此设备前必须确保切断其电源并采取防接通保护措施。在设备接通电
源前，更换所有盖板。
Opasni napon. Opasnost po život ili opasnost od teških ozljeda.Prije
rada na uređaju potrebno je isključiti sve izvore struje i osigurati uređaj
zaštitom od uključivanja. Prije ponovnog uključivanja izvora struje
potrebno je opet postaviti sve poklopce.
注意 NAPOMENA
安装和维护必须由具备专业资质的人员进行。 Montažu i održavanje treba obavljati kvalificirano osoblje.
FI VAARA БГ ОПАСНОСТ
Vaarallinen jännite. Vakava loukkaantumisvaara tai hengenvaara.
Laitteen kaikki virransyöttö tulee katkaista ja sen kytkeytyminen päälle
tulee estää lukolla ennen kuin laitteeseen kohdistetaan mitään
toimenpiteitä. Kaikki kotelot tulee kiinnittää takaisin ennen kuin laitteen
virransyöttö kytketään uudelleen päälle.
Опасно напрежение. Опасност за живота или опасност от тежки
телесни повреди. Преди да извършвате дейности по устройството,
изключете и обезопасете всички захранващи източници. Поставете
всички капаци на мястото им, преди отново да включите
захранването на устройството.
HUOMAUTUS ПРЕДУПРЕЖДЕНИЕ
Asennus- ja huoltotyöt on annettava pätevän ammattilaisen
suoritettaviksi. Инсталирането и поддръжката трябва да се извършват от квалифициран персонал.
EE OHT LV BĪSTAMI
Ohtlik pinge. Oht elule või raskete vigastuste oht. Enne seadme
hooldustöid lülitage kõik toiteallikad välja ja võtke meetmed nende
sisselülitamise takistamiseks. Enne toiteallikate uuesti sisselülitamist
tuleb kõik katted tagasi paigaldada.
Bīstams spriegums. Letālu seku vai smagu traumu riski. Pirms veicat
darbu ar šo ierīci pilnībā izslēdziet un nobloķējiet tās strāvas padevi. Pirms
ieslēdzat ierīces strāvas padevi uzlieciet atpakaļ visus pārsegus.
MÄRKUS BRĪDINĀJUMS
Paigaldus- ja hooldustöid tohib teha ainult kvalifitseeritud
personal. Uzstādīšana un tehniskā apkope jāveic kvalificētiem darbiniekiem.
LT PAVOJUS DA FARE
Pavojinga įtampa. Pavojus gyvybei arba sunkaus susižalojimo
pavojus. Prieš dirbdami ties šiuo prietaisu, išjunkite ir užblokuokite visus
šio prietaiso maitinimo šaltinius. Prieš įjungdami šio prietaiso maitinimo
šaltinį, vėl uždėkite visus dangčius.
Farlig spænding. Livsfare eller risiko for slemme kvæstelser. Sluk for
og lås strømmen, der forsyner denne enhed, før du arbejder med denne
enhed. Erstat alle afdækninger, før strømmen, der tilføres denne enhed,
tændes.
NUORODA BEMÆRK
Įrengimą ir techninę priežiūrą turi vykdyti kvalifikuoti
darbuotojai. Installationen og vedligeholdelsen skal foretages af uddannet personale.
MT PERIKLU NL GEVAAR
Vultaġġ perikoluż. Riskju ta’ mewt jew korriment serju. Qabel taħdem
fuq dan l-apparat, itfi kull provvista tal-elettriku tiegħu u sakkar kontra
xegħil mill-ġdid aċċidentali. Erġa' installa l-għotjien kollha qabel tirritorna
l-provvista tal-elettriku fl-apparat.
Gevaarlijke spanning. Levensgevaar of gevaar voor ernstig letsel.
Voordat u aan dit apparaat werkt, moet u alle actieve energiebronnen
voor dit apparaat uitschakelen. Plaats alle afdekkingen terug voordat u
energiebronnen voor dit apparaat inschakelt.
AVVIŻ OPMERKING
L-installazzjoni u l-manutenzjoni għandhom jitwettqu minn
persunal ikkwalifikat. Installatie en onderhoud moeten worden verricht door gekwalificeerd personeel.
EL ΚΙΝΔΥΝΟΣ GA CONTÚIRT
Επικίνδυνη τάση. Κίνδυνος για τη ζωή ή σοβαρού τραυματισμού.
Απενεργοποιήστε και ασφαλίστε όλη την ενέργεια που τροφοδοτεί τη
συσκευή, προτού εργαστείτε σε αυτή. Τοποθετήστε ξανά όλα τα
καλύμματα, προτού ενεργοποιήσετε την τροφοδοσία της συσκευής με
ενέργεια.
Voltas contúirteach. Baol go bhfaighfear bás nó tromghortú. Múch
gach cumhacht a sholáthraíonn an gléas seo agus glasáil amach í roimh
obair a dhéanamh ar an ngléas seo. Cuir na clúdaigh ar fad ar ais roimh an
gcumhacht a sholáthraíonn an gléas seo a chur ar siúl arís.
ΠΡΟΣΟΧΉ FÓGRA
Η εγκατάσταση και συντήρηση πρέπει να διεξάγονται από
εξειδικευμένο προσωπικό. Ní mór don fheistiú agus don chothabháil a bheith déanta ag pearsanra cáilithe.
RO PERICOL SV FARA
Tensiune periculoasă. Pericol de moarte sau de accidentări grave.
Opriţi şi blocaţi alimentarea cu energie a acestui dispozitiv înainte de a
lucra la acesta. Aşezaţi la loc toate capacele înainte de a porni
alimentarea cu energie a acestui dispozitiv.
Farlig spänning. Livsfara eller risk för allvarliga personskador. Innan
arbete utförst på utrustningen ska strömförsörjningen till utrustningen
stängas av. Montera alla skyddsplåtar igen innan utrustningen slås på.
ÎNŞTIINŢARE OBS
Instalarea şi întreţinerea trebuie să se efectueze de către
personalul calificat. Installation och underhåll får endast utföras av kvalificerad personal.
CZ NEBEZPEČÍ SL NEVARNOST
Nebezpečné napětí. Nebezpečí smrtelného nebo těžkého úrazu. Před
zahájením prací na tomto zařízení odpojte a zajistěte veškeré přívody
energie. Před opětovným připojením zařízení vraťte všechny kryty na svá
místa.
Nevarna napetost. Nevarnost za življenje ali nevarnost hudih
poškodb. Izklopite in prekinite celotno napajanje naprave, preden na njej
opravljate dela. Preden napajanje znova vklopite, namestite vse pokrove.
POZNÁMKA OPOMBA
Instalaci a údržbu musí provádět kvalifikovaní pracovníci. Namestitev in vzdrževanje mora opraviti usposobljeno osebje.
SK NEBEZPEČENSTVO HU VESZÉLY
Nebezpečné napätie. Nebezpečenstvo ohrozenia života alebo vzniku
ťažkých zranení. Pred prácou na zariadení vypnite a zaistite všetky
napájacie prípojky tohto zariadenia. Pred zapnutím napájania tohto
zariadenia najprv nasaďte späť všetky kryty.
Veszélyes feszültség. Életveszély vagy súlyos sérülésveszély. Mielőtt
bármilyen munkavégzést kezd az eszközön, az áramellátást le kell kap-
csolni, és véletlen bekapcsolás elleni védelemmel kell ellátni. Az
áramellátás visszakapcsolása előtt minden burkolatot vissza kell helyezni.
UPOZORNENIE MEGJEGYZÉS
Inštaláciu a údržbu musí vykonávať kvalifikovaný personál. A telepítést és a karbantartást kizárólag szakképzett személyzet
végezheti.

R810556 3
EN DANGER
Hazardous voltage. Will cause death or serious injury. Turn off and
lock out all power supplying this device before working on this device.
Replace all covers before power supplying this device is turned on.
ES PELIGRO FR DANGER
Tensión peligrosa. Puede causar la muerte o lesiones graves.
Antes de trabajar en este dispositivo, desconecte y bloquee todas las
fuentes que lo alimentan eléctricamente. Recoloque todas las cubiertas
antes de volver a conectar la alimentación eléctrica para este dispositivo.
Tension électrique dangereuse. Danger de mort ou risque de bles-
sures graves. Avant d'intervenir sur l'appareil, couper toutes les sources
de tension et les consigner contre la refermeture. Remettre en place tous
les couvercles avant de remettre l’appareil sous tension.

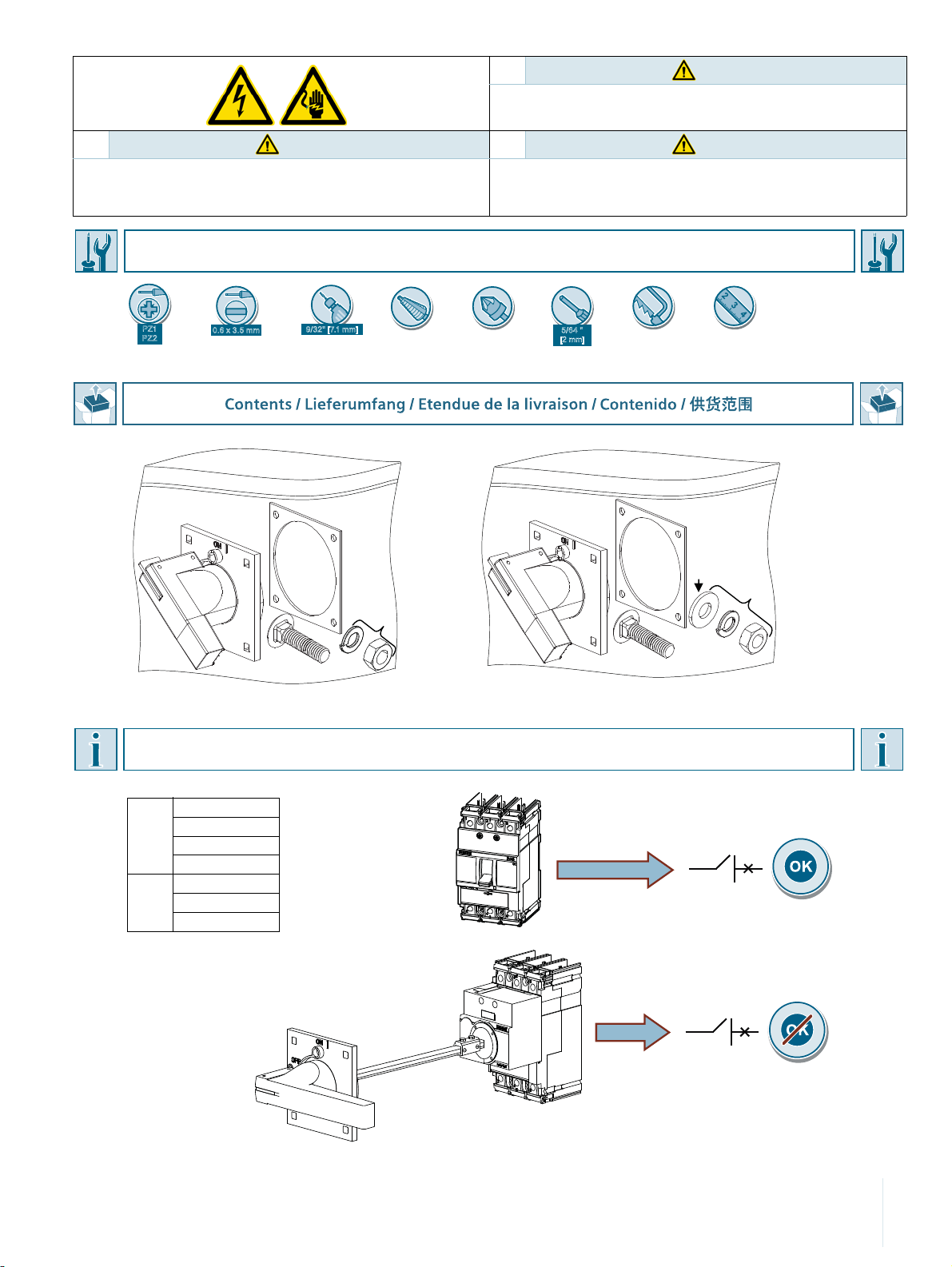

5HTXLUHGWRROV1RWZHQGLJH:HUN]HXJH2XWLOVQpFHVVDLUHV+HUUDPLHQWDVUHTXHULGDV㪺摶㣚ⱬ
[PP
3=
3=
cal. ISO 6789

>PP@
>PP@
4 X 1/4– 20 X 1“
4 X
RHOH
RHOHC
4 X 1/4– 20 X 1“
4 X
Nylon
RHOH4
RHOH4C
RHVPEMH
RHVMEMH
,QIRUPDWLRQ,QIRUPDWLRQ,QIRUPDWLRQV,QIRUPDFLyQ⫖㭤
3VA5
125A
250A
400A / 600A
800A
3VA6
150A/ 250A
400A / 600A
800A / 1000A

4R810556
>PP@
RHOH
RHOH4
RHOHC

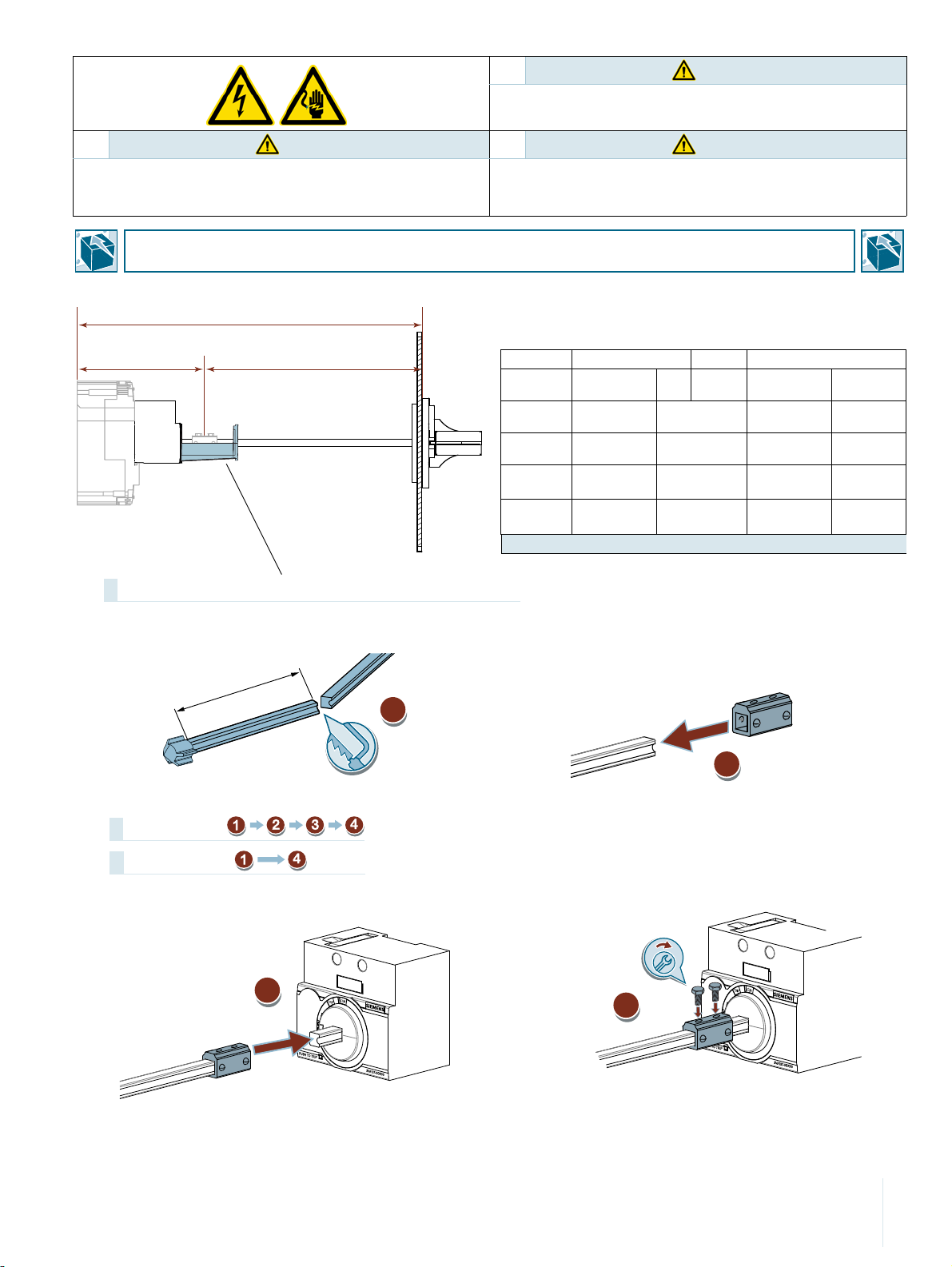

$VVHPEO\0RQWDJH0RQWDJH0RQWDMH㙾掺
125 A to 600 A
3VA5 3VA6 3VA5/6
125 A 250 A 150/250 A 400 600 A 800/1000 A
B1.50 in [38.1 mm] 2.07 in [52.5 mm] 2.72 in [69 mm] 4.13 in [105 mm]
C2.76 in [70 mm] 3.65 in [92.5 mm] 3.90 in [99 mm] 4.88 in [124 mm] 6.30 in [160 mm]
J0.00 in [0 mm] 0.65 in [16.40mm] 0.90 in [22.9 mm] 1.08 in [27.5 mm] 0.59 in [15 mm]
K2.17 in [55 mm]
W3.15 in [80 mm]
Y2.00 in [50.8 mm]
RHOH4C
RHVPEMH
RHVMEMH
800 A to 1000 A
Tightening torque
75 In-Lbs. [8.47 N/m]
4x Ø 9/32 "
[4x 7.1 mm]
3.5"
[88.9 mm]
3.18"
[80.77 mm]
3.18"
[80.77 mm]
1.59"
[40.39 mm]
1.59"
[40.39 mm]

R810556 5
EN DANGER
Hazardous voltage. Will cause death or serious injury. Turn off and
lock out all power supplying this device before working on this device.
Replace all covers before power supplying this device is turned on.
ES PELIGRO FR DANGER
Tensión peligrosa. Puede causar la muerte o lesiones graves.
Antes de trabajar en este dispositivo, desconecte y bloquee todas las
fuentes que lo alimentan eléctricamente. Recoloque todas las cubiertas
antes de volver a conectar la alimentación eléctrica para este dispositivo.
Tension électrique dangereuse. Danger de mort ou risque de bles-
sures graves. Avant d'intervenir sur l'appareil, couper toutes les sources
de tension et les consigner contre la refermeture. Remettre en place tous
les couvercles avant de remettre l’appareil sous tension.
125 A -- 600 A
800 A -- 1000 A
$VVHPEO\0RQWDJH0RQWDJH0RQWDMH㙾掺
3VA5 3VA6 3VA5/6
125 A 250
A150/ 250 A 400/ 600 A 800/ 1000 A
Z5.60in
[142 mm] 6.3 in [160 mm] 7.3 in [185 mm] 8.20 in [208 mm]
X min 7.60 in
[193 mm] 8.3 in [211 mm] 9.3 in [236 mm] 10.20 in [259 mm]
X max
12” shaft
17.6 in
[447 mm] 18.3 in [465 mm] 19.3 in [490 mm] 20.20 in [513 mm]
X max
24” shaft
29.6 in
[752 mm] 30.3 in [770 mm] 31.3 in [795 mm] 32.20 in [818 mm]
L = X - Z
9$*.
386+7275,3
75,3
2
1
L
9$*.
386+7275, 3
75,3
21
Tightening torque
24.8 +-1.8 Ib-in
[2.8 +-0.2 Nm]
1
2
34
X
ZL
3VA9477-0GF2. (12.0'')
3VA9877-0GF2. (24.0'')
8UD1900 2DA00
3VA9..7-0GK00
L > 12.0 in [305 mm] ---> 3VA9...7-0GA80

6R810556

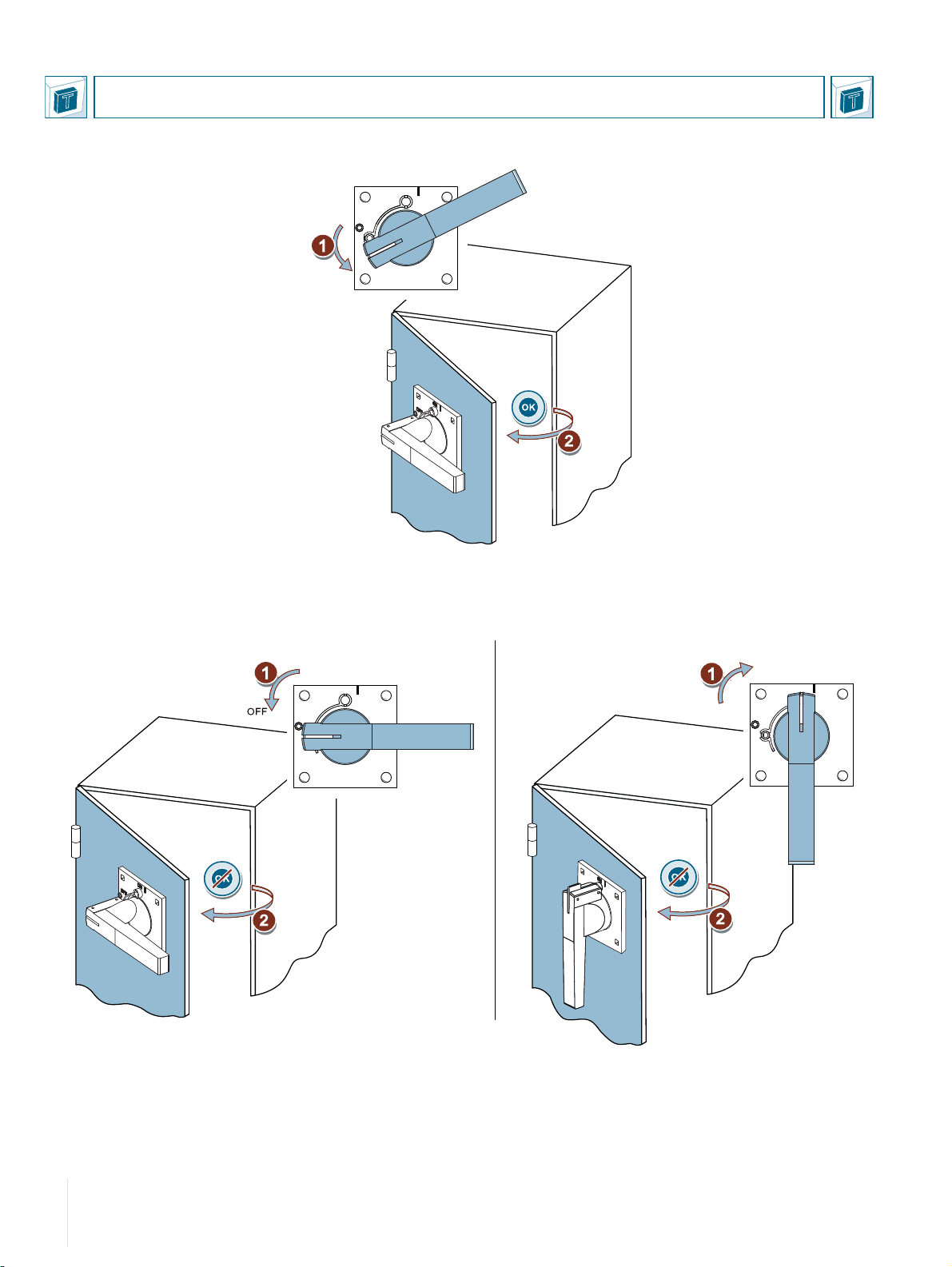

RESET
OPEN
ON
OFF
7HVW7HVW7HVW7HVW䡀曊
RESET
OPEN
ON
OFF
RESET
OPEN
ON
ON
OFF

R810556 7
EN DANGER
Hazardous voltage. Will cause death or serious injury. Turn off and
lock out all power supplying this device before working on this device.
Replace all covers before power supplying this device is turned on.
ES PELIGRO FR DANGER
Tensión peligrosa. Puede causar la muerte o lesiones graves.
Antes de trabajar en este dispositivo, desconecte y bloquee todas las
fuentes que lo alimentan eléctricamente. Recoloque todas las cubiertas
antes de volver a conectar la alimentación eléctrica para este dispositivo.
Tension électrique dangereuse. Danger de mort ou risque de bles-
sures graves. Avant d'intervenir sur l'appareil, couper toutes les sources
de tension et les consigner contre la refermeture. Remettre en place tous
les couvercles avant de remettre l’appareil sous tension.
3
12
3 MAX.
,QIRUPDWLRQ,QIRUPDWLRQ,QIRUPDWLRQV,QIRUPDFLyQ⫖㭤
1
2
1-3 0.12 - 0.32 “
[3 - 8 mm]
OFF

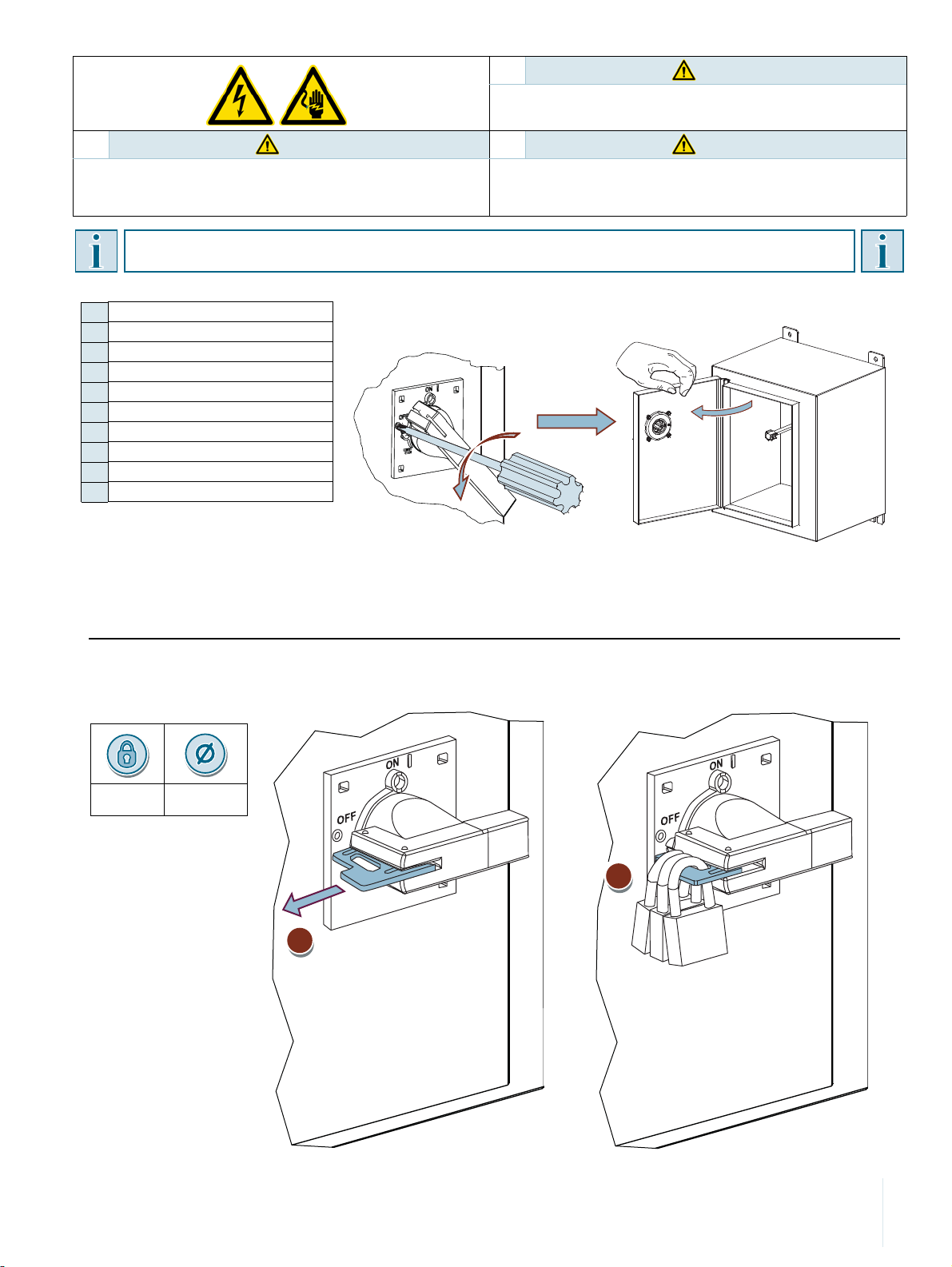

EN Deactivation of door interlocking
DE Deaktivieren der Türverriegelung
FR Désactivation verrouillage de porte
ES Desactivación del enclavamiento de puerta
IT Disattivazione del bloccoporta
PT Desativar o travamento da porta
TR Kapı kilidini devre dışı bırakma
РУ Отключение блокировки двери
PL Dezaktywacja blokady drzwi
中禁用门联锁装置

© Siemens Industry, Inc. 2020
Subject to change without prior notice. Store for use at a later date.
Technische Änderungen vorbehalten. Zum späteren Gebrauch aufbewahren.
R810556
EN NOTICE
These instructions do not purport to cover all details or variations in equipment, or to provide for every possible contingency in connection with
installation, operation, or maintenance. Should additional information be desired, please contact the local Siemens sales office. The contents of this
instruction manual shall not become part of or modify any prior or existing agreement, commitment, or relationship. The sales contract contains the
entire obligation of Siemens. The warranty contained in the contract between the parties is the sole warranty of Siemens. Any statements contained
herein do not create new warranties or modify the existing warranty.
Trademarks - Unless otherwise noted, all names identified by ® are registered trademarks of Siemens AG or Siemens Industry, Inc. The remaining
trademarks in this publication may be trademarks whose use by third parties for their own purposes could violate the rights of the owner.

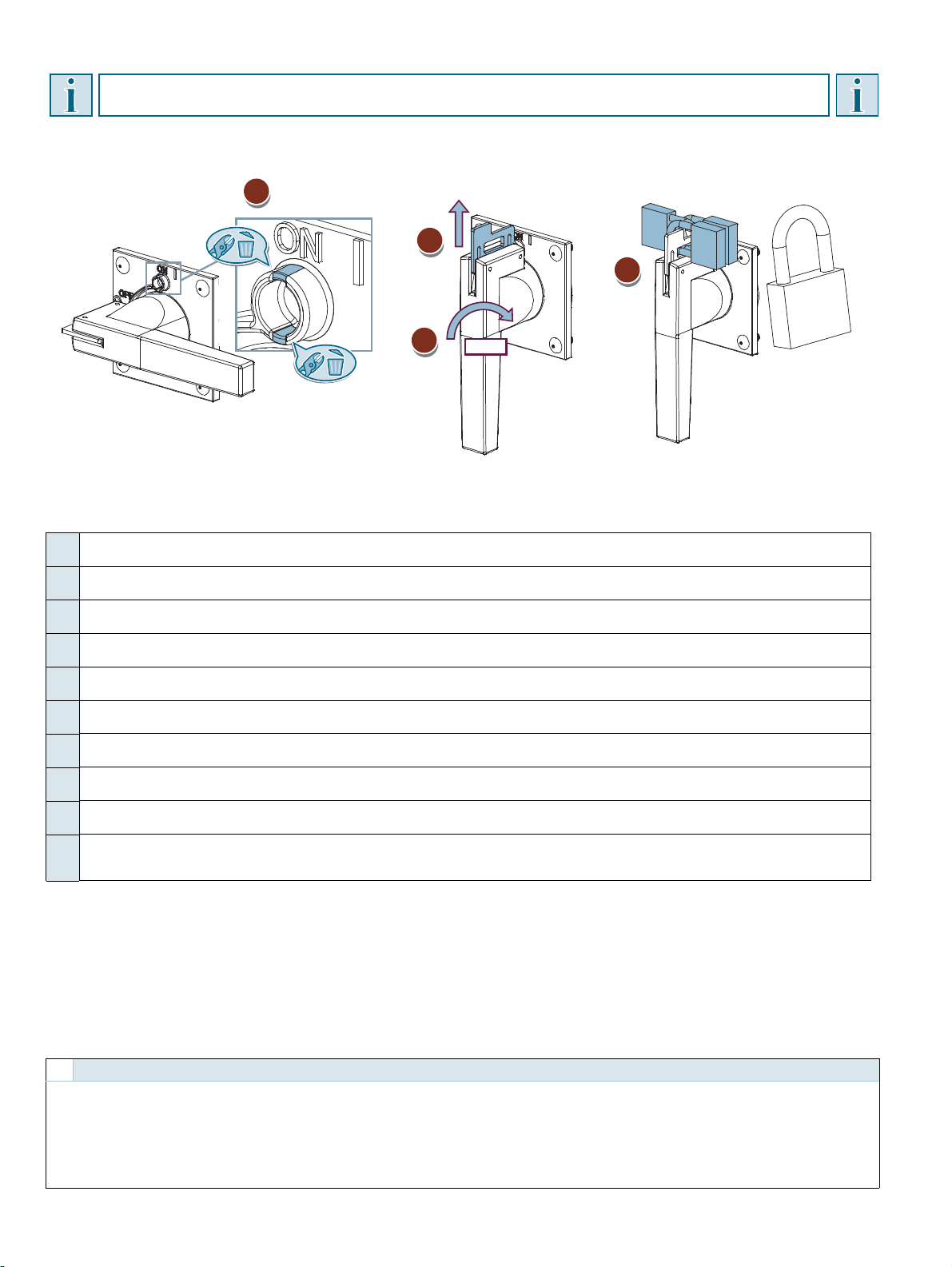

EN Lock ON. This modification is not reversible.
The protective function of the circuit breaker is not affected by locking in the ON position.
DE Verriegelung in ON. Diese Modifikation ist nicht reversibel.
Die Schutzfunktion der Leistungsschalter wird durch Verriegelung in der ON-Schaltstellung nicht beeinträchtigt.
FR Verrouillage ON. Cette modification est irréversible.
La fonction de protection des disjoncteurs n’est pas altérée par le verrouillage sur la position de commutation ON.
ES Bloqueo en ON. Esta modificación no es reversible.
La función de protección del interruptor automático no es afectada por el bloqueo en la posición ON.
IT Interblocco in posizione ON. Questa modifica non è reversibile.
La funzione di protezione dell'interruttore automatico non è pregiudicata dall'interblocco in posizione di commutazione ON.
PT Bloqueio em ON. Esta alteração não é reversível.
A função de proteção dos disjuntores de potência não é afetada pelo bloqueio na posição de comutação ON.
TR Kilit AÇIK. Modifikasyon geri alınamaz.
Devre kesicinin koruma fonksiyonu, AÇIK anahtarlama konumunda kilitleme nedeniyle olumsuz etkilenmez.
РУ Блокировка в положении ВКЛ. Данная модификация не является реверсивной.
Блокировка в положении ВКЛ не влияет на защитную функцию силового выключателя.
РL Blokada w poz. ON Ta modyfikacja nie jest odwracalna.
Funkcja ochronna wyłącznika mocy nie zostaje zakłócona wskutek blokady w pozycji ON.
中锁闭装置位于 ON 开关位置
该操作不可逆
通过将锁闭装置位于 ON 位置来使断路器的保护功能不受影响。
,QIRUPDWLRQ,QIRUPDWLRQ,QIRUPDWLRQV,QIRUPDFLyQ⫖㭤
ON
On / I
1
2
3
4
