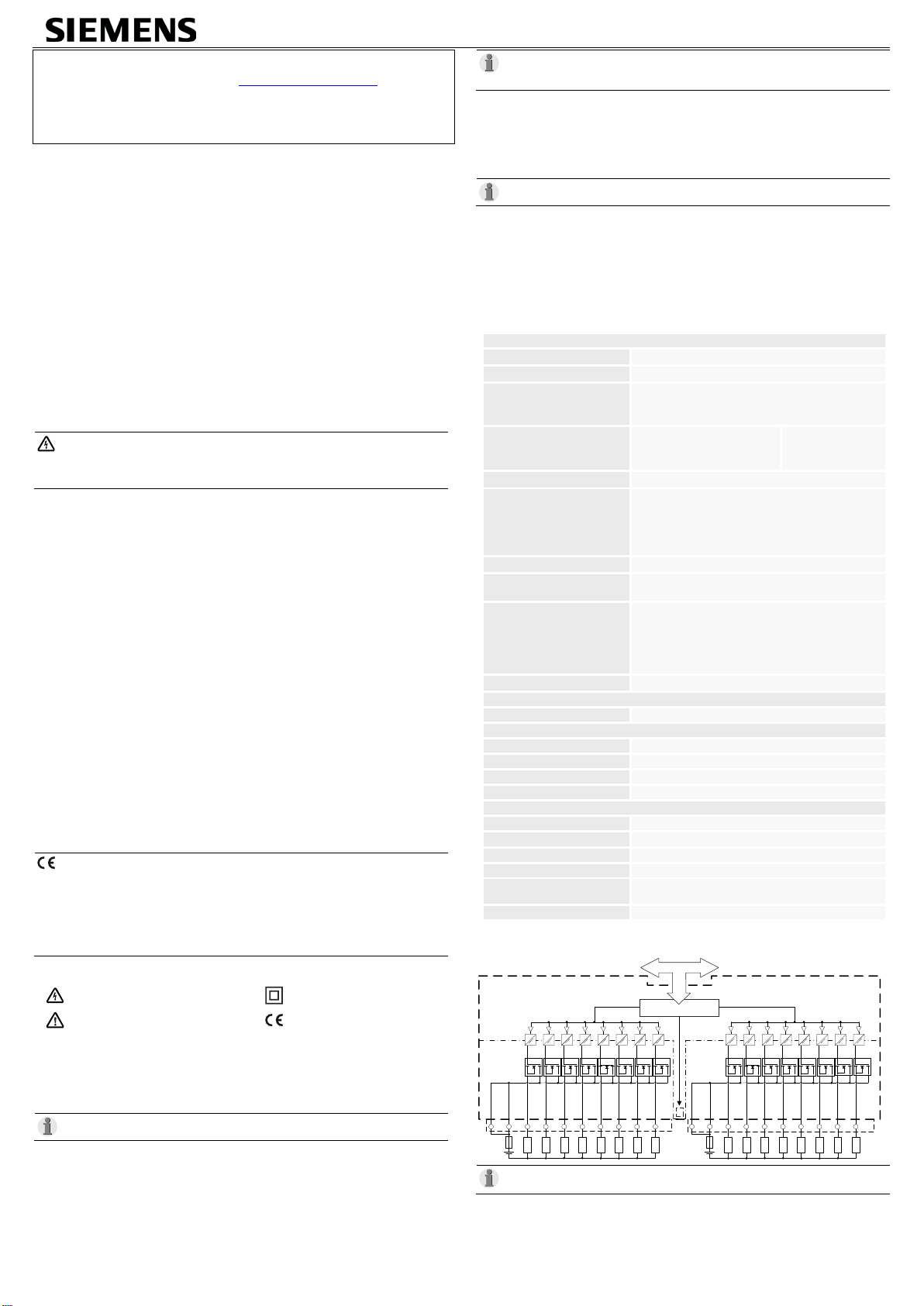

SICAM A8000 Serie
DO-8230 Digitale Ausgabe Transistor 16x 24-60 VDC
DO-8230 Produktinformation 1
C53207-A5084-C481-1A-7483 / DC8-092-2.00; Ausgabe 07.2019
Vor Installation, Betrieb oder Wartung des Gerätes müssen diese Produktinformation und
das zugehörige Handbuch gelesen und verstanden werden. Das Handbuch erhalten Sie
über den Download-Bereich im Internet unter http://www.siemens.com/sicam.
Weitere Unterstützung
Sollten besondere Probleme auftreten, oder weiterführende Informationen benötigt werden,
wenden Sie sich an den Siemens-Vertriebspartner in Ihrer Region. Das Siemens Customer
Support Center unterstützt Sie rund um die Uhr.
Haftungsausschluss
Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard-
und Software geprüft. Dennoch können Abweichungen nicht ausgeschlossen werden, so
dass wir für die vollständige Übereinstimmung keine Gewähr übernehmen.
Die Angaben in diesem Dokument werden regelmäßig überprüft, und notwendige Korrekturen
sind in den nachfolgenden Auflagen enthalten. Für Verbesserungsvorschläge sind wir dankbar.
Technische Änderungen bleiben vorbehalten.
Copyright
Copyright © Siemens AG 2019 – All Rights Reserved
Weitergabe und Vervielfältigung dieses Dokumentes, Verwertung und Mitteilung ihres
Inhalts ist nicht gestattet, soweit nicht ausdrücklich zugestanden. Zuwiderhandlungen
verpflichten zu Schadenersatz. Alle Rechte vorbehalten, insbesondere für den Fall der
Patenterteilung oder GM-Eintragung.
Hinweise zu Ihrer Sicherheit
Dieses Dokument enthält Hinweise und Bestimmungen, die zur Sicherheit von Personen
sowie zur Vermeidung von Sachschäden beachtet werden müssen. Verwahren Sie es für
eine spätere Nutzung.
Es stellt aber keine Anleitung dar, welche Installation, Betrieb oder Wartung des Gerätes
beschreibt. Details dazu entnehmen Sie den Handbüchern; diese sind verbindlich zu
beachten.
Warnung:
Gefahr schwerer Körperverletzung oder erheblicher Sachschäden
Beim Betrieb können in Geräten und Baugruppen je nach Ausführung und Anwendung
gefährliche elektrische Spannungen auftreten.
Beachten Sie immer die nachfolgenden
Hinweise unter „
Elektrotechnisch qualifiziertes Personal“.
Elektrotechnisch qualifiziertes Personal
Nur elektrotechnisch qualifiziertes Personal darf ein in diesem Dokument beschriebenes
Gerät in Betrieb setzen und betreiben. Elektrotechnisch qualifiziertes Personal im Sinne der
sicherheitstechnischen Hinweise dieses Dokumentes sind Personen, die eine aktuelle,
fachliche Qualifikation als Elektrofachkraft inklusive Sicherheits- und Erste-Hilfe-Schulung
nachweisen können. Diese Personen dürfen Geräte, Systeme und Stromkreise gemäß den
Standards der Sicherheitstechnik in Betrieb nehmen, freischalten, erden und kennzeichnen.
Bestimmungsgemäßer Gebrauch
Das Gerät darf nur für die in den Katalogen und in der technischen Beschreibung
vorgesehenen Einsatzfälle und nur in Verbindung mit von Siemens empfohlenen und
zugelassenen Fremdgeräten und -komponenten verwendet werden.
Der einwandfreie und sichere Betrieb des Produktes setzt sachgemäßen Transport,
sachgemäße Lagerung, Aufstellung und Montage in einem Schaltschrank, sowie Bedienung
und Instandhaltung voraus.
Beim Betrieb elektrischer Geräte stehen zwangsläufig bestimmte Teile dieser Geräte unter
gefährlicher Spannung. Es können deshalb schwere Körperverletzung oder Sachschäden
auftreten, wenn nicht fachgerecht gehandelt wird:
•Das Gerät muss vor Anschluss von Verbindungen am Erdungsanschluss geerdet werden.
•Gefährliche Spannungen können in allen mit der Spannungsversorgung verbundenen
Schaltungsteilen anstehen.
•Dieses Gerät stellt keine sicherheitsgerichtete Steuerung dar.
•Auch nach Abtrennen der Versorgungsspannung können gefährliche Spannungen im
Gerät vorhanden sein (Kondensatorspeicher).
•Die im Handbuch genannten Grenzwerte dürfen nicht überschritten werden; dies ist auch
bei Prüfung und Inbetriebnahme zu beachten.
Angaben zur Konformität
Das bezeichnete Produkt entspricht den Bestimmungen folgender Europäischer
Richtlinien:
•
EMV-Richtlinie 2014/30/EU
(Einhaltung der harmonisierten Norm EN 60870-2-1:1996)
•
Niederspannungsrichtlinie 2014/35/EU
(Einhaltung der harmonisierten Norm EN 61010-1:2010, EN 61010-2-201:2013)
•
RoHS-Richtlinie 2011/65/EU
(Einhaltung der harmonisierten Norm EN 50581:2012)
Verwendete Symbole (weitere Symbole sind im Handbuch beschrieben)
Warnung, Möglichkeit eines
elektrischen Schlages
Schutzklasse II /
Schutzisolierung
Vorsicht, Risiko einer Gefahr. Die
Dokumentation ist zu beachten.
CE-Kennzeichnung
Anwendung
Das SICAM I/O Modul DO-8230 ist ein Transistor-basiertes digitales Ausgabemodul. Es
dient der Erweiterung von SICAM A8000 Systemen um zusätzliche digitale Ausgänge.
Die SICAM A8000 Serie ist für elektrische Verteilstationen, Gas-Verteilstationen,
Wasserkraftwerke, Pipelines und Bahnstromversorgungen geeignet.
Hinweis:
Bei SICAM CP-8000 ist dieses Modul nur in Kombination mit dem
Koppelmodul CM-8811 zu verwenden. Siehe entsprechende Produktinformation.
Gerät auspacken
•Überprüfen Sie die Verpackung auf äußere Transportschäden. Eine beschädigte
Verpackung weist auf eine mögliche Beschädigung des Gerätes hin.
•Packen Sie das Gerät sorgfältig und ohne Gewaltanwendung aus.
•Überprüfen Sie das Gerät durch Sichtkontrolle auf einwandfreien mechanischen Zustand.
•Senden Sie ein beschädigtes Gerät an den Hersteller zurück oder entsorgen Sie es
fachgerecht. Ein defektes Gerät darf weder verwendet noch durch den Benutzer repariert
werden
Hinweis:
Siemens empfiehlt, das Gerät mindestens 2
Stunden im Betriebsraum liegen
zu lassen, bevor Sie es in Betrieb nehmen, um einen Temperaturausgleich zu schaffen
und um Feuchtigkeit sowie Kondensation zu vermeiden.
Montage
Voraussetzung für die Montage des I/O Modules ist, dass das zu erweiternde SICAM A8000
System bereits auf der Hutschiene montiert wurde.
Dann wird der dem I/O Modul beigepackte Busstecker rechts vom montierten System auf
die Hutschiene geklickt und in den Busstecker des links angrenzenden Moduls gepresst.
Danach wird das I/O Modul auf den Busstecker gesteckt.
Hinweis: Details zur Montage können Sie dem jeweiligen Produkthandbuch
entnehmen.
Inbetriebnahme
•Überprüfen Sie die Einhaltung der spezifizierten Grenzwerte.
•Schließen Sie an den Schraubklemmen die gewünschten Geräte an. Schrank-interne
Verdrahtungen werden vorzugsweise mit kunststoffisolierten Leitungen nach DIN VDE
298 T4 2/89 ausgeführt. Typen: H05V-K, H05V2-K (0,5…1 mm²) oder H07V-K, H07V2-K
(1,5…2,5 mm²). Verwenden Sie nur Kupferleiter.
•Das SICAM I/O Modul wird über den Bus mit Spannung versorgt.
Technische Daten
Digitale Ausgänge
16 digitale Ausgänge
2 Gruppen zu je 8 Ausgängen; galvanische Trennung
Nennspannung
DC 24/48/60 V
Maximaler Dauerstrom
Standardbeschaltung
Leistungserhöhung
16 Ausgänge, jeder max. 0,5 A
max. 1 A an 1 Kanal und 0,5 A an 15 Kanälen
Nennschaltleistung (ohmsche
Last UN) •12 W bei DC 24 V
•24 W bei DC 48 V
•
30 W bei DC 60 V
Parallele
Verbindungen sind
nicht erlaubt
Überlastfest
nein
Dauerkurzschlussfest 10 A Strombegrenzung (wenn die Strombegrenzung
arbeitet, wird Strom innerhalb von 10 μs abgeschaltet)
Zyklisches Wiedereinschalten:
Ausschaltzeit > 240 μs
Einschaltzeit < 10 μs
Schaltspiele
unbegrenzt
Ausgangskreis
Spannungsabfall
< 0,5 V bei 0,5 A
Dynamische
Widerstandskapazität •
kapazitive Last max. 100 nF bei 60 V
•induktiv

≤ 500 ms (beliebig mit externer
Freilaufdiode)
•Kabel Z ≥ 100 Ω, Kabellänge bis zu 3 km
•
Lampen IN≤ 150 mA (ION ≤ 1,8 A)
Ausgangskreise
DC 18…78 V (Betrieb mit externer Spannung)
Stromversorgung
Betriebsspannung
DC 4,75…5,5 V; 500 mW (vom Bus)
Mechanik und Anschlüsse
Klemmen
abziehbare Schraubklemmen (Rastermaß 5,08)
Schutzart gem. IEC 60529
IP 20
Schutzklasse gem. IEC 61140
II
Bemessungsstoßspannung
4 kV, Kategorie III / AC 230 V
Klimatische Umgebungsbedingungen
Temperatur bei Betrieb
-40…+70 °C
Temperaturgradient
≤30 °C/h
Relative Luftfeuchte
5…95 % (Kondensation nicht zulässig)
Luftdruck
70…106 kPa (bis 3000 m)
Temperatur bei Lagerung und
Transport
-30…+85 °C
Verschmutzungsgrad
2
Blockschaltbild und Beschaltungsvarianten
Controller
BUS
DO-8230
RY
X1 X2
OUT D00 OUT D01 OUT D02 OUT D03 OUT D04 OUT D05 OUT D06 OUT D07
COM 00+ COM 00+
OUT D10
OUT D11
OUT D12 OUT D13 OUT D14 OUT D15 OUT D16 OUT D17
COM 10+ COM 10+
1 2 3 4 5 6 7 8 9
10
1
verstärkte
Isolation verstärkte Isolation
2
3
4 5 6 7 8 9
10
U+
U- U+ U-
Hinweis:
Die Stecker X1 und X2 dürfen nur im spannungslosen
Zustand gezogen oder
gesteckt werden.

SICAM A8000 Series
DO-8230 Digital Output Transistor 16x 24-60 VDC
DO-8230 Product Information 2
C53207-A5084-C481-1A-7483 / DC8-092-2.00; Edition 07.2019
Read and understand these instructions and the relevant manual before installing,
operating, or maintaining the device. The manual is available in the download area of the
internet at http://www.siemens.com/sicam.
Further Support
If special problems arise, or further information are required, please contact your Siemens
representative. The Siemens Customer Support Center provides around-the-clock support.
Disclaimer of Liability
Although we have carefully checked the contents of this publication for conformity with the
hardware and software described, we cannot guarantee complete conformity since errors
cannot be excluded.
The information provided in this document is checked at regular intervals and any
corrections that might become necessary are included in the next releases. Any
suggestions for improvement are welcome. Subject to change without prior notice.
Copyright
Copyright © Siemens AG 2019 – All Rights Reserved
The reproduction, transmission or use of this document or its contents is not permitted
without express written authority. Offenders will be liable for damages. All rights, including
rights created by patent grant or registration of a utility model or design, are reserved.
Notes on Safety
This document contains notes that must be adhered to for your own personal safety and to
avoid damage to property. Keep it safe for later usage.
However, it does not constitute a complete description of all safety measures required for
installation, service, and maintenance of the device in question. Details are to be taken from
the manuals and those are mandatory.
Warn
ing: Danger of severe personal injury or substantial damage to property
Hazardous voltages may occur in devices and modules during operation depending on
the design and application
. Always observe the instructions given in “Qualified
Electrical Engineering Personnel” below
.
Qualified Electrical Engineering Personnel
Qualified electrical engineering personnel may commission and operate the device
described in this document. Qualified electrical engineering personnel in the sense of this
document are people who can demonstrate up to date technical qualifications as electrical
technicians including safety and first aid training. These persons may commission, isolate,
ground and label devices, systems and circuits according to the standards of safety
engineering.
Use as Prescribed
The device may only be used for such applications as set out in the catalogs and the
technical description, and only in combination with third party equipment recommended and
approved by Siemens.
Correct and safe operation of the product requires adequate transportation, storage,
installation and mounting in a control cabinet, as well as appropriate use and maintenance.
During operation of electrical equipment, it is unavoidable that certain parts of this
equipment will carry dangerous voltages. Severe injury or damage to property can occur if
the appropriate measures are not taken:
•Before making any connections, ground the equipment and the grounding terminal.
•Hazardous voltages can be present on all switching components connected to the power
supply.
•The device does not represent a safety-oriented application.
•Even after the supply voltage has been disconnected, hazardous voltages can still be
present in the equipment (capacitor storage).
•The limit values indicated in the manual must not be exceeded; that also applies to
testing and commissioning.
Statement of Conformity
The product described conforms to the regulations of the following European
Directives
:
•
EMC Directive 2014/30/EU
(observance of the harmonized standard EN 60870-2-1:1996)
•
Low Voltage Directive 2014/35/EU
(observance of the harmonized standard EN 61010-1:2010, EN 61010-2-201:2013)
•
RoHS Directive 2011/65/EU
(observance of the harmonized standard EN 50581:2012)
Used Symbols (additional symbols are described in the manual)
Warning, risk of electric shock
Protection class II / protective
insulation
Caution, risk of danger. The
documentation must be observed.
CE conformity
Application
The SICAM I/O Module DO-8230 is a transistor based digital output module. It is used to
expand SICAM A8000 systems with additional digital outputs.
The SICAM A8000 series is suitable for electrical distribution substations, gas distribution
substations, hydropower plants, pipelines and railway power supplies.
Note:
In SICAM CP-8000 this module can only be used in combination with the
coupling module CM-8811. See corresponding product information.
Unpacking a Device
•Check the package for external transport damage. A damaged packing may indicate that
the device inside is also damaged.
•Unpack the device carefully; do not use force.
•Visually check the device to ensure that it is in perfect mechanical condition.
•Return a damaged device to the manufacturer or dispose it correctly. A defective device
may not either be used nor repaired by the user.
Note
: Before commissioning the device, leave it in the operating room for at least
2
hours. This allows it to reach room temperature and prevents dampness and
condensation.
Mounting
Precondition for mounting the I/O module is that the SICAM A8000 system to be expanded
has already been mounted on the DIN rail.
Then mount the bus connector (which is delivered with the I/O module), to the right of the
system on the DIN rail and press it into the connector of the left adjacent module.
Afterwards plug the I/O module on the bus connector.
Note:
For details about the mounting refer to the respective product manual.
Commissioning
•Check the adherence of the specified limit values.
•Connect the process-devices to the screw terminals. Cabinet-internal wiring is preferably
carried out with plastic-insulated cables according to DIN VDE 298 T4 2/89.
Types: H05V-K, H05V2-K (0.5…1 mm²) or H07V-K, H07V2-K (1.5…2.5 mm²).
Use only copper wires.
•The SICAM I/O module is supplied with voltage via the bus.
Technical Data
Digital Outputs
16 digital outputs
2 groups, 8 outputs each; galvanical insulation
Nominal voltage
DC 24/48/60 V
Maximum continuous current
Standard circuitry
Power augmentation
16 outputs, max. 0.5 A each
Max. 1 A on 1 channel and 0.5 A on 15 channels
Nominal switching capacity
(resistive load, UN)
•12 W at DC 24 V
•24 W at DC 48 V
•
30 W at DC 60 V
Parallel connections are not
allowed
Overload proof
No
Proof against continued short-
circuit
10 A Current limitation (if the current limitation
operates, current is cut off within 10 μs)
Cyclic reclosing:
Break time > 240 μs
Make time < 10 μs
Switching cycles
Unlimited
Output circuit voltage drop
< 0.5 V at 0.5 A
Dynamic withstand capability
•
Capacitive load max. 100 nF at 60 V
•Inductive

≤ 500 ms (with any external free-
wheeling diode)
•Lines Z ≥ 100 Ω, line length up to 3 km
•
Lamps IN≤ 150 mA (ION ≤ 1.8 A)
Output circuits
DC 18…78 V (operated with external voltage)
Power Supply
Operating voltage
DC 4.75 to 5.5 V, 500 mW (from bus)
Mechanics and Connectors
Terminals
Removable screw terminals (grid size 5.08)
Protection type acc. IEC60529
IP 20
Protection class acc. IEC61140
II
Rated impulse voltage
4 kV, category III / AC 230 V
Climatic Ambient Conditions
Operation temperature
-40…+70 °C
Temperature gradient
≤30 °C/h
Relative air humidity
5…95 % (condensation not permissible)
Air pressure
70…106 kPa (up to 3000 m)
Temperature for storage and
transport
-30…+85 °C
Pollution degree
2
Block Diagram and Circuitry Variant
Controller
BUS
DO-8230
RY
X1
X2
OUT D00 OUT D01 OUT D02 OUT D03 OUT D04 OUT D05 OUT D06 OUT D07
COM 00+ COM 00+
OUT D10 OUT D11 OUT D12 OUT D13 OUT D14 OUT D15 OUT D16 OUT D17
COM 10+ COM 10+
1 2 3 4 5 6 7 8 9
10
1
Reinforced
insulation Reinforced insulation
2
3
4 5 6 7 8 9
10
U+
U- U+ U-
Note
: The connectors X1 and X2 are to be connected or disconnected in de-energized
state only.
