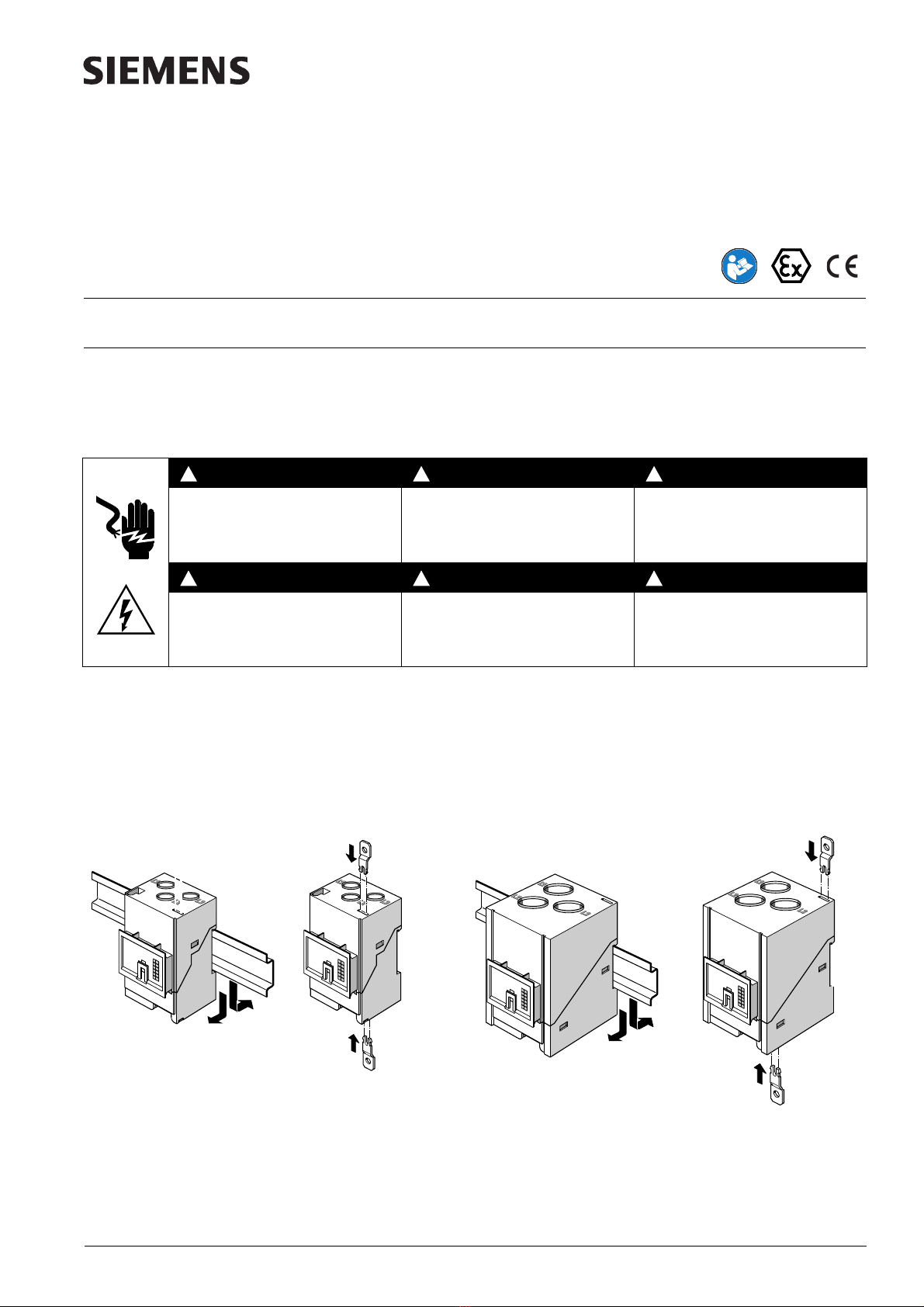

Siemens SIMOCODE pro 3UF710-1 A00-0 Series User manual

SIMOCODE® pro
Stromerfassungsmodul
Current Measuring Module
Module d’acquisition de courant
Módulo medidor de corriente
Modulo di rilevamento corrente
Módulo de captura da corrente
3UF710.-1.A00-0
Betriebsanleitung Operating Instructions Instructions de service
Instructivo Istruzioni operative Instruções de Serviço 3ZX1012-0UF71-1AA1
GEFAHR DANGER DANGER
Gefährliche Spannung.
Lebensgefahr oder Gefahr schwerer
Verletzung.
Vor Beginn der Arbeiten Anlage und
Gerät spannungsfrei schalten.
Hazardous voltage.
Will cause death or serious injury.
Disconnect power before working on equipment.
Tension dangereuse.
Danger de mort ou risque de blessures
graves.
Mettre hors tension avant d’intervenir sur
l’appareil.
PELIGRO PERICOLO PERIGO
Tensión peligrosa.
Puede causar la muerte o lesiones
graves.
Desconectar la alimentación eléctrica antes de
trabajar en el equipo.
Tensione pericolosa.
Può provocare morte o lesioni gravi.
Scollegare l’alimentazione prima di
eseguire eventuali interventi
all’equipaggiamento.
Tensão perigosa.
Perigo de morte ou ferimentos graves.
Desligue a corrente antes de
trabalhar no equipamento.
!
!
!
!
!
!
Eine sichere Gerätefunktion ist nur mit zertifizierten Komponenten gewährleistet!
Reliable functioning of the equipment is only ensured with certified components.
Le fonctionnement sûr de l'appareil n'est garanti qu'avec des composants certifiés.
El funcionamiento seguro del aparato sólo está garantizado con componentes certificados.
Il funzionamento sicuro dell'apparecchiatura viene garantito soltanto con componenti certificati.
O funcionamento seguro do aparelho apenas pode ser garantido se forem utilizados os componentes certificados.
Vor der Installation, dem Betrieb oder der Wartung des Geräts muss diese Anleitung gelesen und verstanden werden.
Read and understand these instructions before installing, operating, or maintaining the equipment.
Ne pas installer, utiliser ou entretenir cet équipement avant d'avoir lu et assimilé ce instructions.
Leer y comprender este instructivo antes de la instalación, operación o mantenimiento del equipo.
Leggere con attenzione questi istruzioni prima di installare, utilizzare o eseguire manutenzione su questa apparecchiatura.
Ler e compreender estas instruções antes da instalação, operação ou manutenção do equipamento.
NEB631652530000/RS-AA/002 Last update: 05 November 2020
3UF7100-1AA00-0
3UF7101-1AA00-0
3UF7102-1AA00-0
3RB1900-0B 3RB1900-0B

23ZX1012-0UF71-1AA1
3UF7103-1BA00-0 3UF7104-1BA00-03UF7103-1AA00-0
3UF7100-1AA00-0
3UF7101-1AA00-0
3UF7102-1AA00-0
3UF7103-1AA00-0 3UF7103-1BA00-0
145
45 40
5
84
38
T1 T3
8
T2
55 67
94
65
14
5
T1
T2
T3
120
95
79 95
5140
78
25
7
Durchstecköffnungen für Motorzuleitungen
Let-through openings for motor lines
Traversées pour entrées de moteur
Abertura para cables de motor
Aperture a foro passante per alimentazione del motore
Aberturas de passagem para condutores de alimentação de motores
120
95
37 17
9
79
95
119
747
140
5
84

3ZX1012-0UF71-1AA1 3
Order No. I [A] Ø [mm] L1/L2/L3
3UF7100-1AA00-0 0.3 ... 3 A 7.5
3UF7101-1AA00-0 2.4 ... 25 A 7.5
3UF7102-1AA00-0 10 ... 100 A 14
3UF7103-1AA00-0 20 ... 200 A 25
Order No. I [A] A [mm²]/AWG L1/L2/L3
3UF7103-1BA00-0 20 ... 200 A 16 ... 95 mm²
AWG 6 to 3/0
3UF7104-1BA00-0 63 ... 630 A 50 ... 240 mm²
AWG 1/0 to 500 kcmil
3UF7104-1BA00-0
145
85
11
50 25
57
122
147
60,5
6
148
60,5
6
9
125
L1
L2
L3
N
L1 L2 L3
T1 T2 T3
M
~
3
Ø

Technische Änderungen vorbehalten. Zum späteren Gebrauch aufbewahren!
Subject to change without prior notice. Store for use at a later date. 3ZX1012-0UF71-1AA1 © Siemens AG 2006
SIEMENS AG
Technical Support https://support.industry.siemens.com
Support Request https://support.industry.siemens.com/My/ww/en/requests
109743951
Information on Open Source software
is available in the product documentation
3UF793*
3
1
2
1
L1 L2 L3
1
3
T1 T2 T3
24
I < 0.3 A:
