Siemens SITRANS MAG 5100W User manual

INSTRUCTIONS
SITRANS F M MAGFLO®®
®®
®
Electromagnetic flowmeter type MAG 5100 W
New dimensions and weight from DN 350...DN 1200 (14"...48")
ENGLISH
A5E00718677
SFIDK.PI.024.D1.52
Siemens Flow Instruments SITRANS F M MAGFLO®electromagnetic flowmeters consist of a
sensor and a transmitter. These instructions only describe the sensor installation. For further
information on the transmitter installation, please refer to the SITRANS F M MAGFLO®handbook.
Introduction

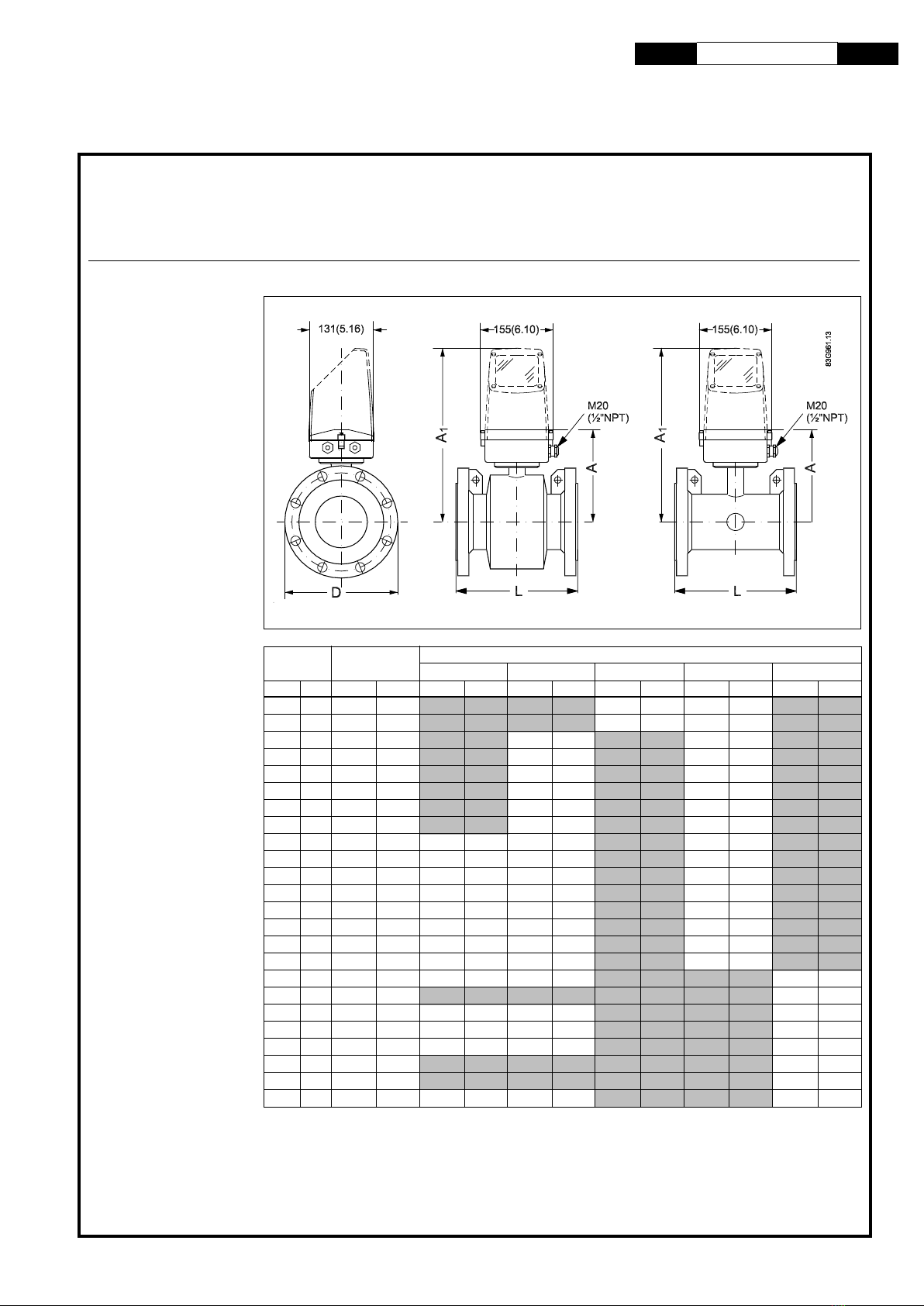

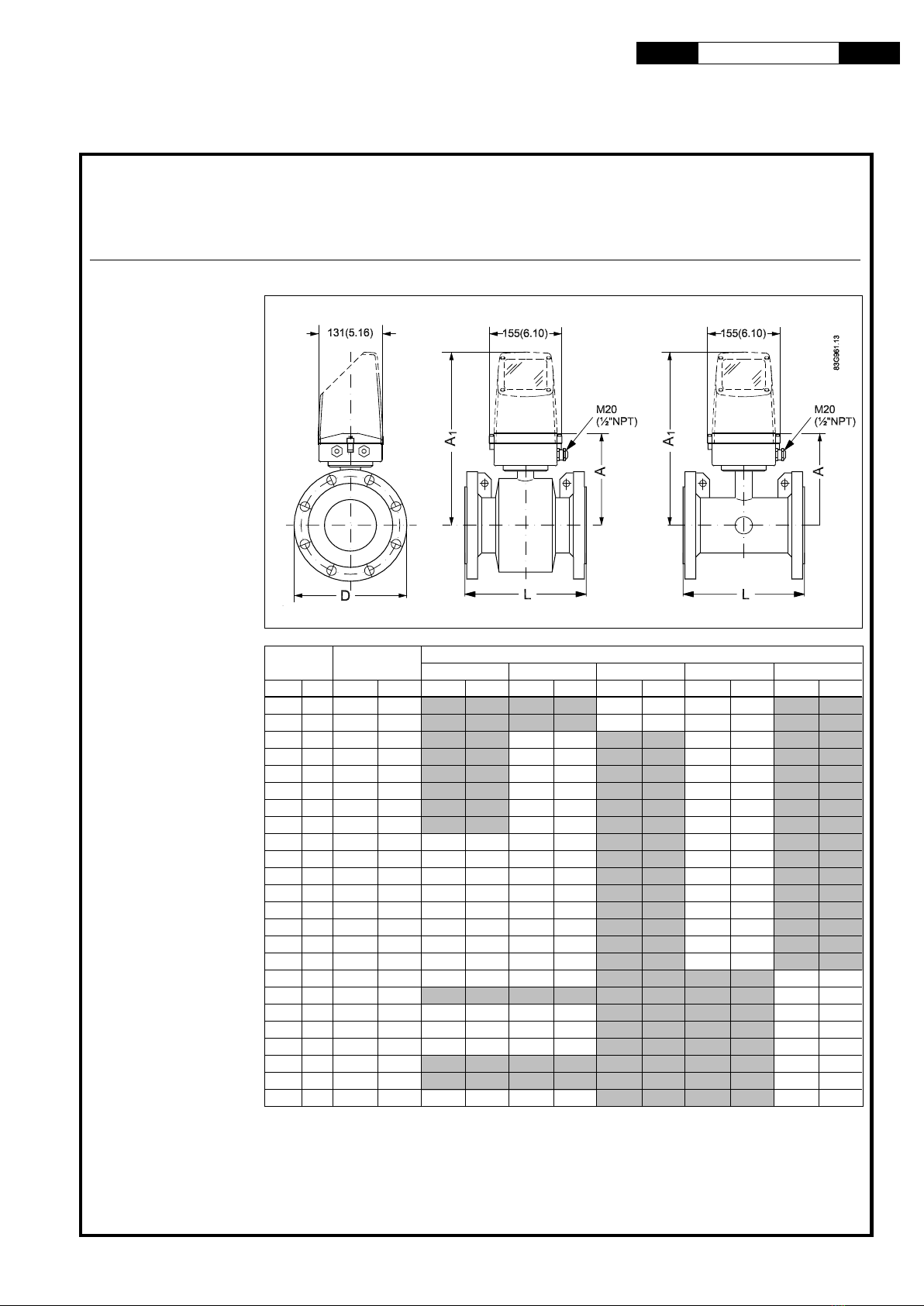

MAG 5100 W, compact/separate
Dimensions and
weight
mm inch mm inch mm inch mm inch mm inch mm inch mm inch
25 1" 187 7.4 N/A N/A N/A N/A 200 7.9 200 7.9 N/A N/A
40 1½” 197 7.8 N/A N/A N/A N/A 200 7.9 200 7.9 N/A N/A
50 2" 188 7.4 N/A N/A 200 7.9 N/A N/A 200 7.9 N/A N/A
65 2½” 194 7.6 N/A N/A 200 7.9 N/A N/A 200 7.9 N/A N/A
80 3" 200 7.9 N/A N/A 200 7.9 N/A N/A 200 7.9 N/A N/A
100 4" 207 8.1 N/A N/A 250 9.8 N/A N/A 250 9.8 N/A N/A
125 5" 217 8.5 N/A N/A 250 9.8 N/A N/A 250 9.8 N/A N/A
150 6" 232 9.1 N/A N/A 300 11.8 N/A N/A 300 11.8 N/A N/A
200 8" 257 10.1 350 13.8 350 13.8 N/A N/A 350 13.8 N/A N/A
250 10" 284 11.2 450 17.7 450 17.7 N/A N/A 450 17.7 N/A N/A
300 12" 310 12.2 500 19.7 500 19.7 N/A N/A 500 19.7 N/A N/A
350 14" 382 15.0 550 21.7 550 21.7 N/A N/A 550 21.7 N/A N/A
400 16" 407 16.0 600 23.6 600 23.6 N/A N/A 600 23.6 N/A N/A
450 18" 438 17.2 600 23.6 600 23.6 N/A N/A 600 23.6 N/A N/A
500 20" 463 18.2 600 23.6 600 23.6 N/A N/A 600 23.6 N/A N/A
600 24" 514 20.2 600 23.6 600 23.6 N/A N/A 600 23.6 N/A N/A
700 28" 564 22.2 700 27.6 700 27.6 N/A N/A N/A N/A 700 27.6
750 30" 591 23.3 N/A N/A N/A N/A N/A N/A N/A N/A 750 29.5
800 32" 616 24.3 800 31.5 800 31.5 N/A N/A N/A N/A 800 31.5
900 36" 663 26.1 900 35.4 900 35.4 N/A N/A N/A N/A 900 35.4
1000 40" 714 28.1 1000 39.4 1000 39.4 N/A N/A N/A N/A 1000 39.4
42" 714 28.1 N/A N/A N/A N/A N/A N/A N/A N/A 1000 39.4
1100 44" 765 30.1 N/A N/A N/A N/A N/A N/A N/A N/A 1100 43.3
1200 48" 820 32.3 1200 47.2 1200 47.2 N/A N/A N/A N/A 1200 47.2
AWWA
Nominal
size AL
PN 10 PN 16 PN 40 Class 150
Dimensions
s

2
SITRANS F M MAGFLO®®
®®
®Electromagnetic flowmeter type MAG 5100 W
mm inch kgs lbs kgs lbs kgs lbs kgs lbs kgs lbs
25 1" N/A N/A N/A N/A 4 9 4 9 N/A N/A
40 1½" N/A N/A N/A N/A 7 15 6 13 N/A N/A
50 2" N/A N/A 9 20 N/A N/A 8 20 N/A N/A
65 2½" N/A N/A 10.7 24 N/A N/A 11 24 N/A N/A
80 3" N/A N/A 11.6 26 N/A N/A 13 28 N/A N/A
100 4" N/A N/A 15.2 33 N/A N/A 19 41 N/A N/A
125 5" N/A N/A 20.4 45 N/A N/A 24 52 N/A N/A
150 6" N/A N/A 26 57 N/A N/A 29 64 N/A N/A
200 8" 48 106 48 106 N/A N/A 56 124 N/A N/A
250 10" 64 141 69 152 N/A N/A 79 174 N/A N/A
300 12" 76 167 86 189 N/A N/A 110 243 N/A N/A
350 14" 104 229 125 274 N/A N/A 139 307 N/A N/A
400 16" 119 263 143 314 N/A N/A 159 351 N/A N/A
450 18" 136 299 173 381 N/A N/A 182 400 N/A N/A
500 20" 163 359 223 491 N/A N/A 225 495 N/A N/A
600 24" 236 519 338 744 N/A N/A 320 704 N/A N/A
700 28" 270 595 314 692 N/A N/A N/A N/A 273 602
750 30" N/A N/A N/A N/A N/A N/A N/A N/A 329 725
800 32" 346 763 396 873 N/A N/A N/A N/A 365 804
900 36" 432 951 474 1043 N/A N/A N/A N/A 495 1089
1000 40" 513 1130 600 1321 N/A N/A N/A N/A 583 1282
42" N/A N/A N/A N/A N/A N/A N/A N/A 687 1512
1100 44" N/A N/A N/A N/A N/A N/A N/A N/A 763 1680
1200 48" 643 1415 885 1948 N/A N/A N/A N/A 861 1896
AWWA
Nominal size PN 10 PN 16 PN 40 Class 150
Weight
The effect of temperature
on working pressure Metric (Pressures in bar)
Sizes 25 mm, 40 mm & > 300 mm
Flange spec. Flange Temperature °°
°°
°C
rating −5105090
EN 1092-1 PN 10 10.0 10.0 9.7 9.4
PN 16 16.0 16.0 15.5 15.1
PN 40 40.0 40.0 38.7 37.7
ANSI B16.45 150 lb 19.7 19.7 19.3 18.0
AWWA C-207 Class D 10.3 10.3 10.3 10.3
Sizes 50 mm to 300 mm
EN 1092-1 PN 10 10.0 10.0 10.0 8.2
PN 16 10.0 16.0 16.0 13.2
ANSI B16.45 150 lb 10.0 19.7 19.7 16.2
Imperial (Pressures in Psi)
Sizes 1", 1½", & > 12"
Flange spec. Flange Temperature °°
°°
°F
rating 23 50 120 200
EN 1092-1 PN 10 145 145 141 136
PN 16 232 232 225 219
PN 40 580 580 561 547
ANSI B16.45 150 lb 286 286 280 261
AWWA C-207 Class D 150 150 150 150
Sizes 2" to 12"
EN 1092-1 PN 10 145 145 145 119
PN 16 145 232 232 191
ANSI B16.45 150 lb 145 286 286 235

3
SITRANS F M MAGFLO®®
®®
®Electromagnetic flowmeter type MAG 5100 W

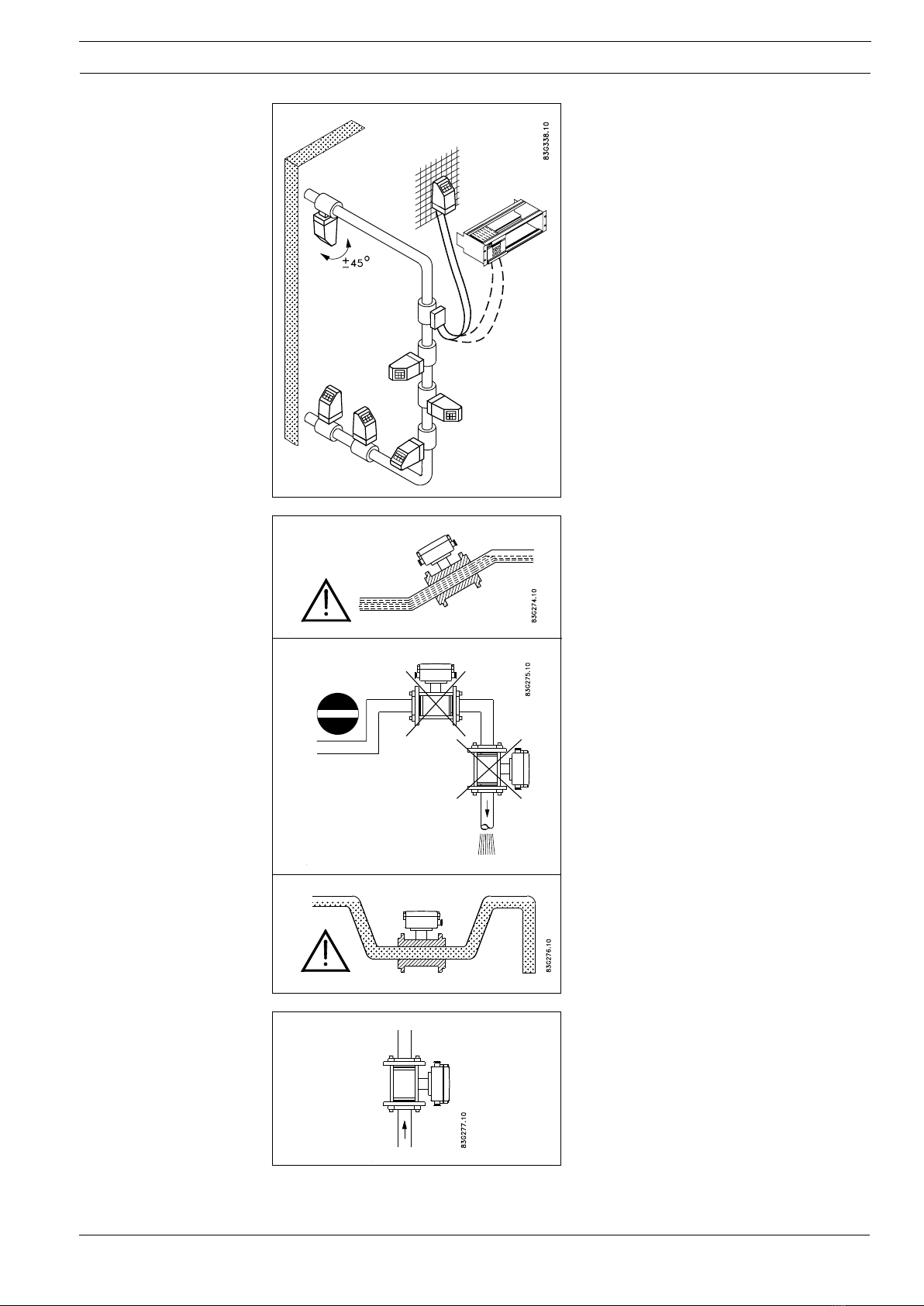

Installation, general Reading and operating the flowmeter is possi-
ble under almost any installation conditions
because the display can be oriented in relation
to the sensor. To ensure optimum flow mea-
surement attention should be paid to the follow-
ing:
The sensor must always be completely full with
liquid.
Therefore avoid:
•Installation at the highest point in the pipe
system
•Installation in vertical pipes with free outlet
For partially filled pipes or pipes with downward
flow and free outlet the flowmeter should be
located in a U-tube.
Installation in vertical pipes
Recommended flow direction: upwards. This
minimizes the effect on the measurement of
any gas/air bubbles in the liquid.

4
SITRANS F M MAGFLO®®
®®
®Electromagnetic flowmeter type MAG 5100 W

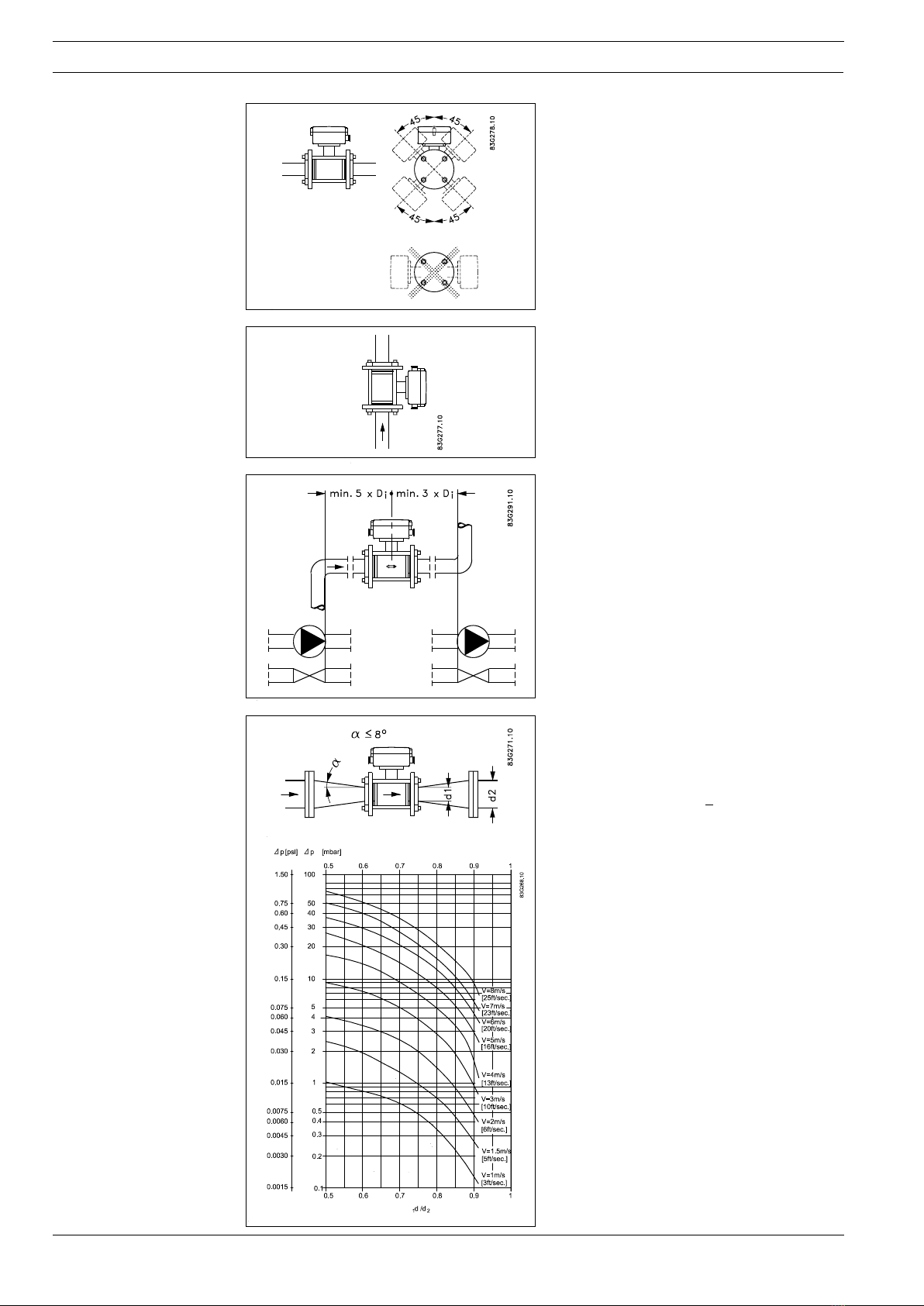

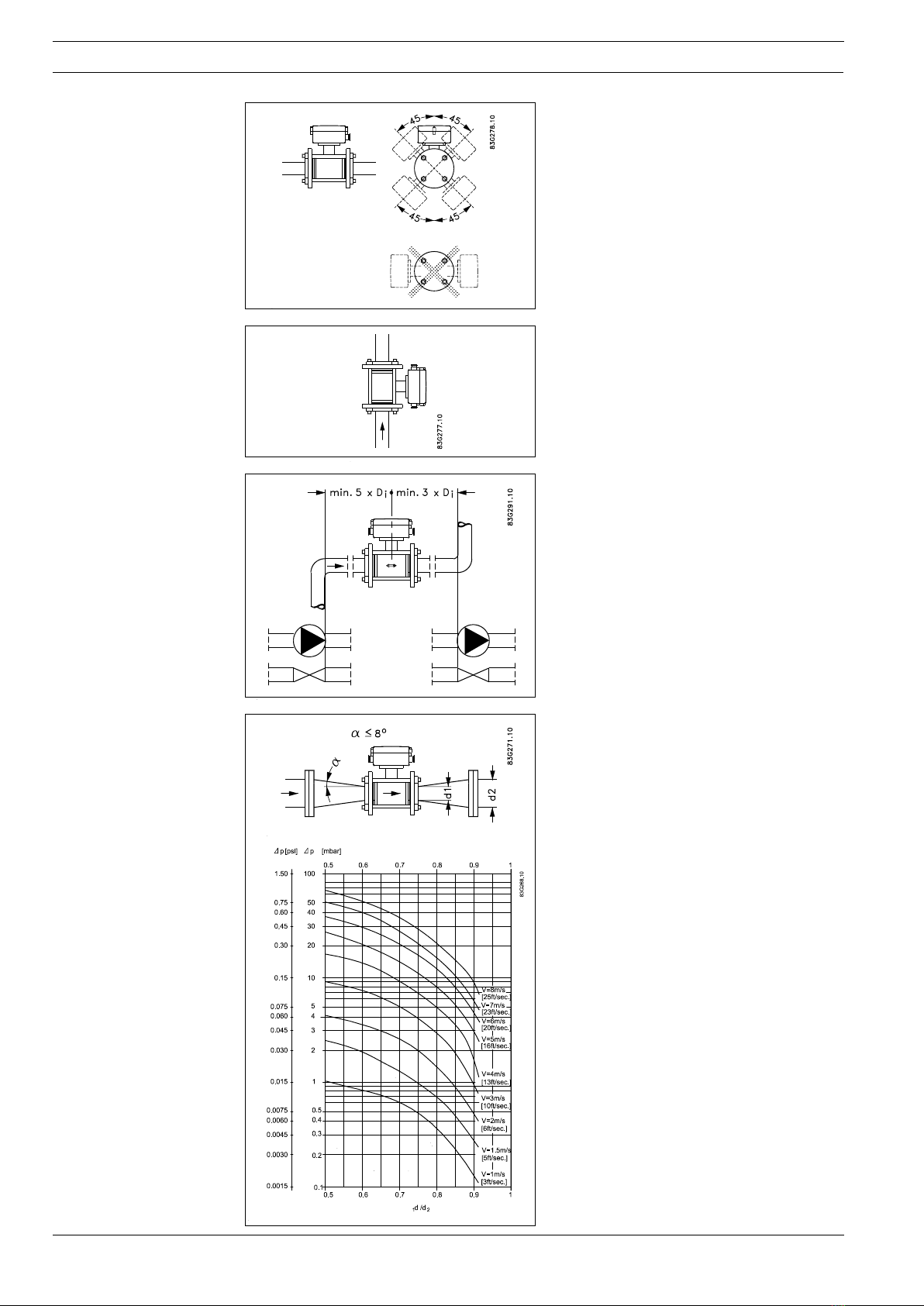

Installation in horizontal pipes
The sensor must be mounted as shown in the
upper figure. Do not mount the sensor as shown
in the lower figure. This will position the elec-
trodes at the top where there is possibility for air
bubbles and at the bottom where there is pos-
sibility for mud, sludge, sand etc.
If using empty pipe detection the sensor can be
tilted 45°, as shown in the upper figure.
Measuring abrasive liquids and liquids con-
taining particles
Recommended installation is in a vertical/in-
clined pipe to minimize the wear and deposits
in the sensor.
Inlet and outlet conditions
To achieve accurate flow measurement it is
essential to have straight lengths of inlet and
outlet pipes and a certain distance between
pumps and valves.
It is also important to centre the flowmeter in
relation to pipe flanges and gaskets.
Installation, general
(continued)
Installation in large pipes
The flowmeter can be installed between two
reducers (e.g. DIN 28545). Assuming that at 8°
the following pressure drop curve applies. The
curves are applicable to water.
Example:
A flow velocity of 3 m/s (V) in a sensor with a
diameter reduction from DN 100 to DN 80
(d1/d2= 0.8) gives a pressure drop of 2.9 mbar.

5
SITRANS F M MAGFLO®®
®®
®Electromagnetic flowmeter type MAG 5100 W

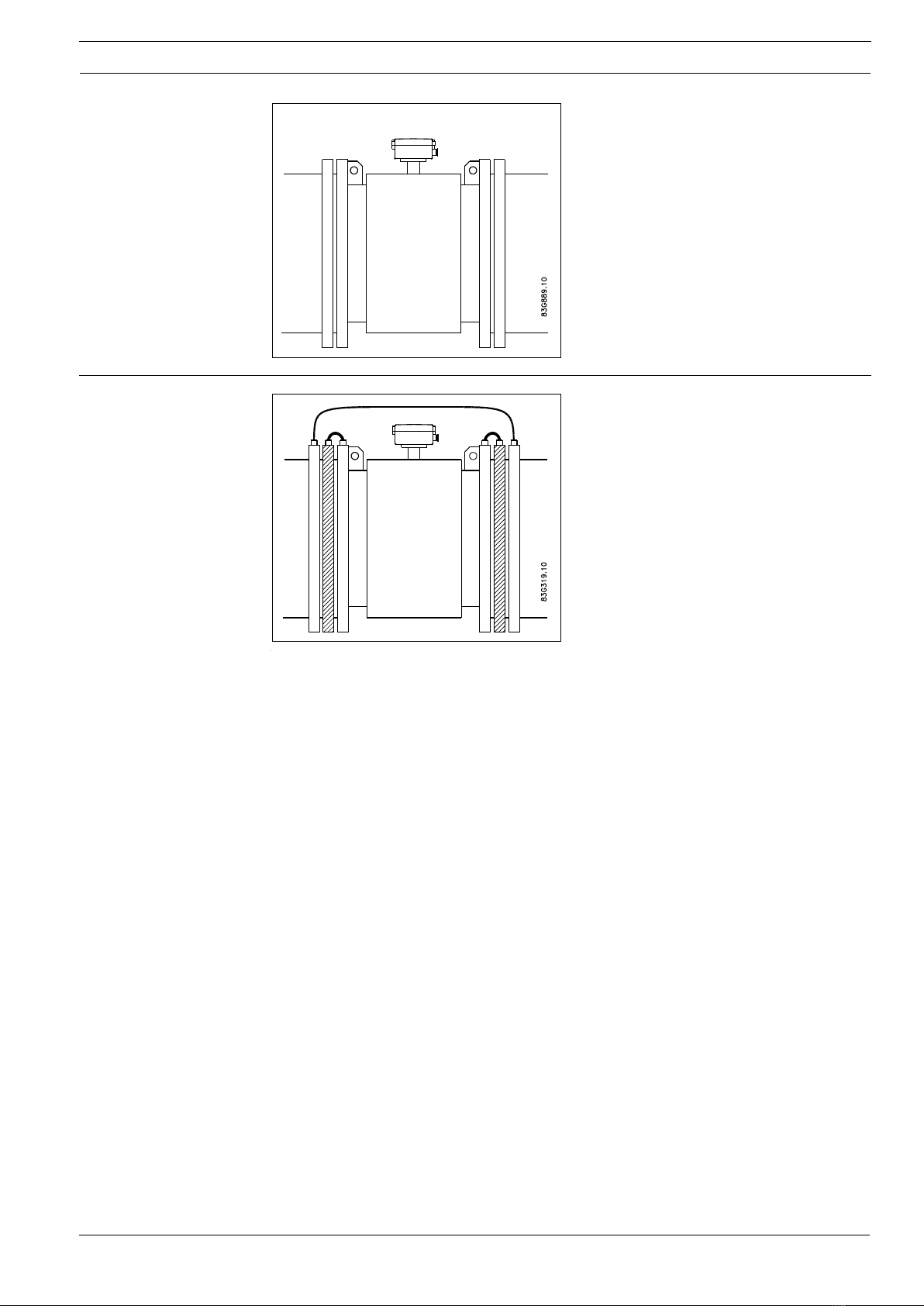

Potential equalisation Potential equalisation is carried out with the
built-in earthing electrodes.
Special attention must be given to systems with
cathodic protection.
By compact mounting:
The transmitter must be supplied through an
isolation transformer. The terminal "PE" must
never be connected.
By remote mounting:
The screen must only be connected at the
sensor end via a 1.5 µF condensator. The
screen must never be connected at both ends.
By isolated sensor:
If above mentioned connections are unaccept-
able the sensor must be isolated from the pipe
work.
Cathodic protected
piping
With earthing electrodes

6
SITRANS F M MAGFLO®®
®®
®Electromagnetic flowmeter type MAG 5100 W

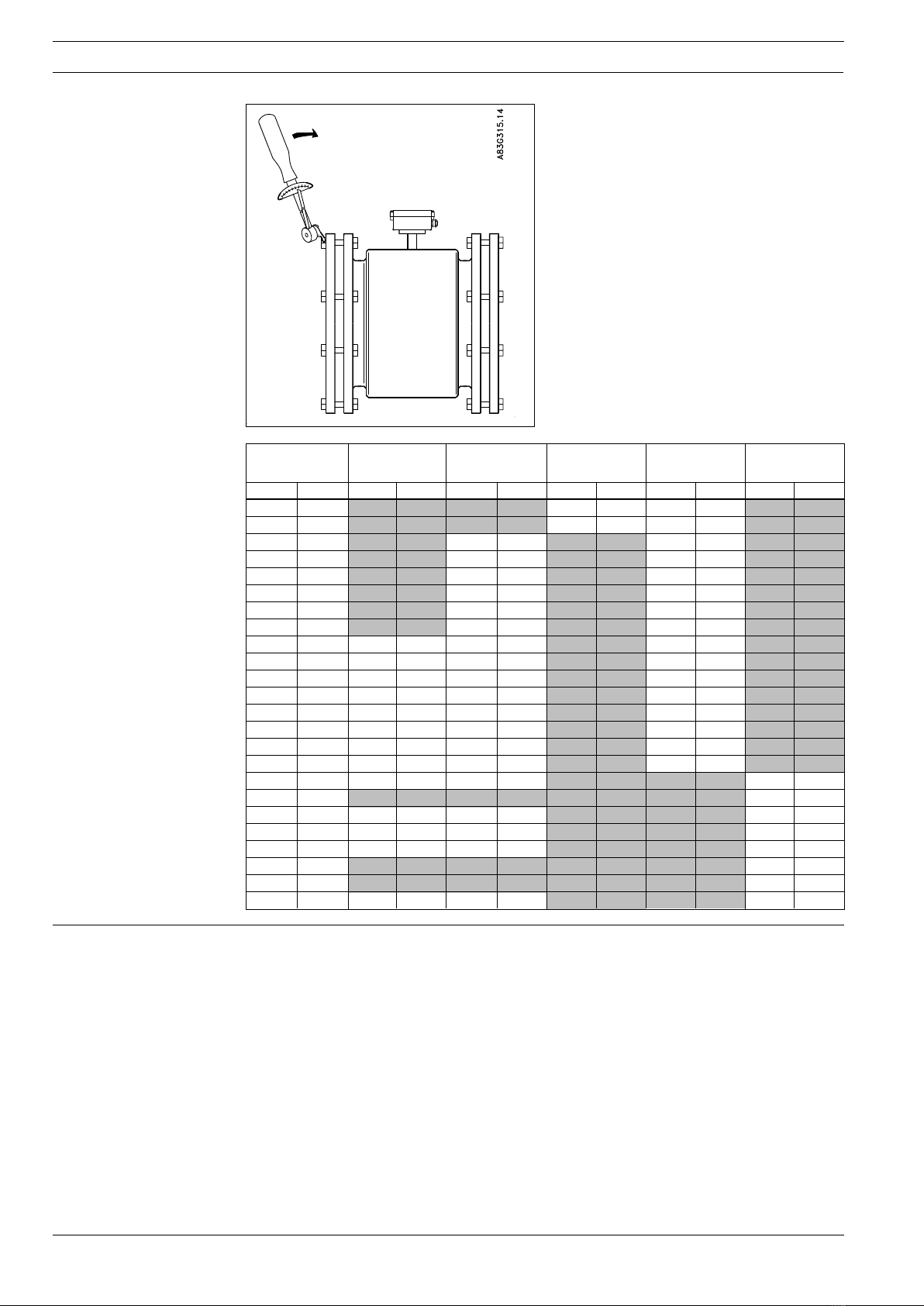

mm inch Nm f/lbs Nm f/lbs Nm f/lbs Nm f/lbs Nm f/lbs
25 1" N/A N/A N/A N/A 10 7 7 5 N/A N/A
40 1½" N/A N/A N/A N/A 16 12 9 7 N/A N/A
50 2" N/A N/A 25 18 N/A N/A 25 18 N/A N/A
65 2½" N/A N/A 25 18 N/A N/A 25 18 N/A N/A
80 3" N/A N/A 25 18 N/A N/A 34 25 N/A N/A
100 4" N/A N/A 25 18 N/A N/A 26 19 N/A N/A
125 5" N/A N/A 29 21 N/A N/A 42 31 N/A N/A
150 6" N/A N/A 50 37 N/A N/A 57 42 N/A N/A
200 8" 50 37 50 37 N/A N/A 88 65 N/A N/A
250 10" 50 37 82 61 N/A N/A 99 73 N/A N/A
300 12" 57 42 111 82 N/A N/A 132 97 N/A N/A
350 14" 60 44 120 89 N/A N/A 225 166 N/A N/A
400 16" 88 65 170 125 N/A N/A 210 155 N/A N/A
450 18" 92 68 170 125 N/A N/A 220 162 N/A N/A
500 20" 103 76 230 170 N/A N/A 200 148 N/A N/A
600 24" 161 119 350 258 N/A N/A 280 207 N/A N/A
700 28" 200 148 304 224 N/A N/A N/A N/A 200 148
750 30" N/A N/A N/A N/A N/A N/A N/A N/A 240 177
800 32" 274 202 386 285 N/A N/A N/A N/A 260 192
900 36" 288 213 408 301 N/A N/A N/A N/A 240 177
1000 40" 382 282 546 403 N/A N/A N/A N/A 280 207
42" N/A N/A N/A N/A N/A N/A N/A N/A 280 207
1100 44" N/A N/A N/A N/A N/A N/A N/A N/A 290 214
1200 48" 395 292 731 539 N/A N/A N/A N/A 310 229
AWWA
Nominal size PN 10 PN 16 PN 40 Class 150

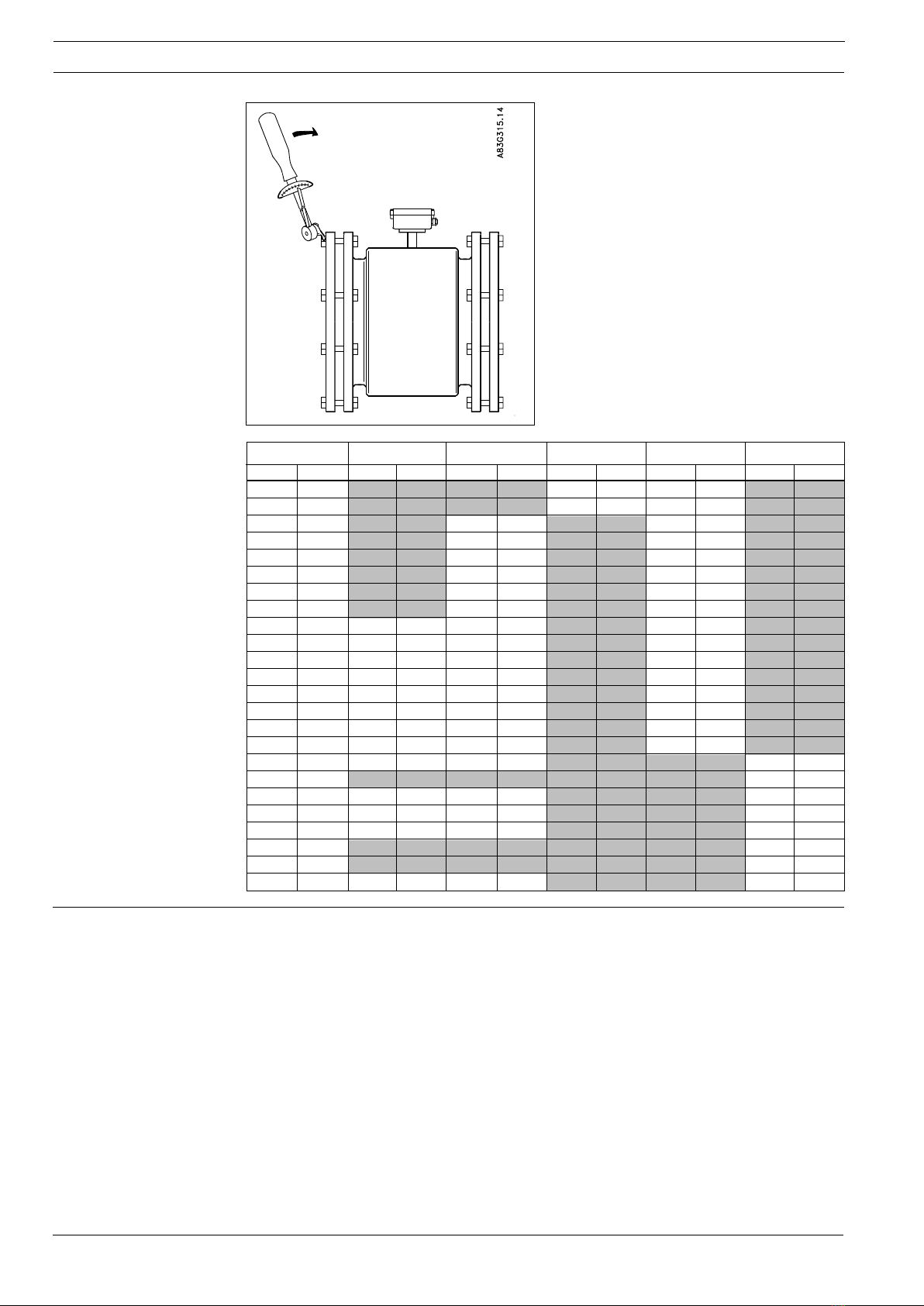

Maximum allowable
torques
All values are theoretical and are calculated making the following assumptions:
1) All bolts are new and material selection is according to EN 1515-1 table 2
2) Gasket material not exceeding 75 shore A durometer is used between the flowmeter and
mating flanges
3) All bolts are galvanized and adequately lubricated
4) The values are calculated for use with carbon steel flanges
5) Flowmeter and mating flanges are correctly aligned
Torque calculations
Standard bolts must be well lubricated and
tightened evenly around the gasket. Leakage/
damage to the flowmeter or piping may arise if
bolts are overtightened.

7
SITRANS F M MAGFLO®®
®®
®Electromagnetic flowmeter type MAG 5100 W
Flange mating dimen-
sions (Metric)
Dimensions mm Bolting
mm OD PCD T B Holes Bolts
PN 10
200 340 295 24 22 8 M20
250 395 350 26 22 12 M20
300 445 400 26 22 12 M20
350 505 460 28 22 16 M20
400 565 515 32 26 16 M24
450 615 565 36 26 20 M24
500 670 620 38 26 20 M24
600 780 725 42 30 20 M27
700 895 840 30 30 24 M27
800 1015 950 32 33 24 M30
900 1115 1050 34 33 28 M30
1000 1230 1160 34 36 28 M33
1200 1455 1380 38 39 32 M36
PN 16
50 165 125 19 18 4 M16
65 185 145 20 18 8 M16
80 200 160 20 18 8 M16
100 220 180 22 18 8 M16
125 250 210 22 18 8 M16
150 285 240 24 22 8 M20
200 340 295 26 22 12 M20
250 405 355 29 26 12 M24
300 460 410 32 26 12 M24
350 520 470 35 26 16 M24
400 580 525 38 30 16 M27
450 640 585 42 30 20 M27
500 715 650 46 33 20 M30
600 840 770 52 36 20 M33
700 910 840 36 36 24 M33
800 1025 950 38 39 24 M36
900 1125 1050 40 39 28 M36
1000 1255 1170 42 42 28 M39
1200 1485 1390 48 48 32 M45
PN 40
25 115 85 16 14 4 M12
40 150 110 18 18 4 M16
Dimensions mm Bolting
mm OD PCD T B Holes Bolts
150 lb
25 108 79 14 16 4 M14
40 127 98 18 16 4 M14
50 152 121 19 19 4 M16
65 178 140 22 19 4 M16
80 190 152 24 19 4 M16
100 229 191 24 19 8 M16
125 254 216 24 22 8 M20
150 279 241 25 22 8 M20
200 343 298 29 22 8 M20
250 406 362 30 25 12 M24
300 483 432 32 25 12 M24
350 533 476 35 28 12 M27
400 597 540 36.5 28 16 M27
450 635 578 40 32 16 M30
500 699 635 43 32 20 M30
600 813 749 48 35 20 M33
AWWA
700 927 864 33 35 28 M33
750 984 914 35 35 28 M33
800 1060 978 38 41 28 M39
900 1168 1086 41 41 32 M39
1000 1289 1200 41 41 36 M39
1050 1346 1257 44 41 36 M39
1200 1511 1422 48 41 44 M39

8
SITRANS F M MAGFLO®®
®®
®Electromagnetic flowmeter type MAG 5100 W
1. Responsibility for the choice of lining and electrode materials with regard to their abrasion and
corrosion resistance lies with the purchaser; the effect of any change in process medium during
the operating life of the flowmeter should be taken into account. Incorrect selection of lining
and/or electrode materials could lead to a failure of the flowmeter.
2. Stresses and loading caused by earthquakes, traffic, high winds and fire damage not taken into
account during flowmeter design.
3. Do not install flowmeter such that it acts as a focus for pipeline stresses. External loadings not
taken into account during flowmeter design.
4. During operation do not exceed the pressure and/or temperature ratings indicated on the data
label or in the installation instructions.
5. It is recommended that all installations should include an appropriate safety valve and
adequate means for draining/venting.
6. Under the Pressure Equipment Directive this product is a pressure accessory, and not
approved for use as a safety accessory, as defined by the Pressure Equipment Directive.
7. Removal of the terminal box except by Siemens Flow Instruments or their approved agents will
invalidate the PED conformity of the product.
In accordance with the Pressure Equipment Directive (97/23/EC).
Manufacturer’s design
and safety statement
We have checked the contents of this manual for agreement with the hardware
and software described. Since deviations cannot be precluded entirely, we cannot
guarantee full agreement. However, the data in this manual are reviewed regularly
and any necessary corrections included in subsequent editions. Suggestions for
improvement are always welcomed.
Technical data subject to change without prior notice.
The reproduction, transmission or use of this document or its contents is not permitted
without express written authority.
Offenders will be liable for damages. All rights, including rights created by patent grant or
registration of a utility model or design, are reserved.
Copyright © Siemens AG 11.2005 All Rights Reserved
Siemens Flow Instruments A/S
Nordborgvej 81
DK-6430 Nordborg
Order no.: A5E00718677-01
Printed in: Denmark

INSTRUCTIONS
SITRANS F M MAGFLO®®
®®
®
Magnetisch-induktiver Durchflussmesser Typ MAG 5100 W
Neue Abmessungen und Gewichte von DN 350...DN 1200 (14"...48")
DEUTSCH
A5E00718677
SFIDK.PI.024.D1.52
Siemens Flow Instruments SITRANS F M MAGFLO®magnetisch-induktive Durchflussmesser
bestehen aus einem Messaufnehmer und einem Messumformer. Diese Instruktion beschreibt nur
dieMontagedesMessaufnehmers.FürweitereInformationenüberdieMontagedesMessumformers,
siehe bitte das SITRANS F M MAGFLO®Produkthandbuch.
Einführung
MAG 5100 W, kompakte/getrennte Montage
Abmessungen und
Gewichte
mm Zoll mm Zoll mm Zoll mm Zoll mm Zoll mm Zoll mm Zoll
25 1" 187 7,4 - - - - 200 7,9 200 7,9 - -
40 1½” 197 7,8 - - - - 200 7,9 200 7,9 - -
50 2" 188 7,4 - - 200 7,9 - - 200 7,9 - -
65 2½” 194 7,6 - - 200 7,9 - - 200 7,9 - -
80 3" 200 7,9 - - 200 7,9 - - 200 7,9 - -
100 4" 207 8,1 - - 250 9,8 - - 250 9,8 - -
125 5" 217 8,5 - - 250 9,8 - - 250 9,8 - -
150 6" 232 9,1 - - 300 11,8 - - 300 11,8 - -
200 8" 257 10,1 350 13,8 350 13,8 - - 350 13,8 - -
250 10" 284 11,2 450 17,7 450 17,7 - - 450 17,7 - -
300 12" 310 12,2 500 19,7 500 19,7 - - 500 19,7 - -
350 14" 382 15,0 550 21,7 550 21,7 - - 550 21,7 - -
400 16" 407 16,0 600 23,6 600 23,6 - - 600 23,6 - -
450 18" 438 17,2 600 23,6 600 23,6 - - 600 23,6 - -
500 20" 463 18,2 600 23,6 600 23,6 - - 600 23,6 - -
600 24" 514 20,2 600 23,6 600 23,6 - - 600 23,6 - -
700 28" 564 22,2 700 27,6 700 27,6 - - - - 700 27,6
750 30" 591 23,3 - - - - - - - - 750 29,5
800 32" 616 24,3 800 31,5 800 31,5 - - - - 800 31,5
900 36" 663 26,1 900 35,4 900 35,4 - - - - 900 35,4
1000 40" 714 28,1 1000 39,4 1000 39,4 - - - - 1000 39,4
42" 714 28,1 - - - - - - - - 1000 39,4
1100 44" 765 30,1 - - - - - - - - 1100 43,3
1200 48" 820 32,3 1200 47,2 1200 47,2 - - - - 1200 47,2
AWWA
Nennweite A L
PN 10 PN 16 PN 40 Klasse 150
Abmessungen
s

10
SITRANS F M MAGFLO®®
®®
®Magnetisch-induktiver Durchflussmesser Typ MAG 5100 W
mm Zoll kg lb kg lb kg lb kg lb kg lb
25 1" - - - - 4 9 4 9 - -
40 1½" - - - - 7 15 6 13 - -
50 2" - - 9 20 - - 8 20 - -
65 2½" - - 10,7 24 - - 11 24 - -
80 3" - - 11,6 26 - - 13 28 - -
100 4" - - 15,2 33 - - 19 41 - -
125 5" - - 20,4 45 - - 24 52 - -
150 6" - - 26 57 - - 29 64 - -
200 8" 48 106 48 106 - - 56 124 - -
250 10" 64 141 69 152 - - 79 174 - -
300 12" 76 167 86 189 - - 110 243 - -
350 14" 104 229 125 274 - - 139 307 - -
400 16" 119 263 143 314 - - 159 351 - -
450 18" 136 299 173 381 - - 182 400 - -
500 20" 163 359 223 491 - - 225 495 - -
600 24" 236 519 338 744 - - 320 704 - -
700 28" 270 595 314 692 - - - - 273 602
750 30" - - - - - - - - 329 725
800 32" 346 763 396 873 - - - - 365 804
900 36" 432 951 474 1043 - - - - 495 1089
1000 40" 513 1130 600 1321 - - - - 583 1282
42" - - - - - - - - 687 1512
1100 44" - - - - - - - - 763 1680
1200 48" 643 1415 885 1948 - - - - 861 1896
AWWA
Nennweite PN 10 PN 16 PN 40 Klasse 150
Gewicht
Auswirkung der
Temperatur auf den
Arbeitsdruck
Metrisch (Drücke in bar)
Nennweite 25 mm, 40 mm und > 300 mm
Flansch- Druck- Temperatur °°
°°
°C
Spez. stufe −5105090
EN 1092-1 PN 10 10,0 10,0 9,7 9,4
PN 16 16,0 16,0 15,5 15,1
PN 40 40,0 40,0 38,7 37,7
ANSI B16.45 150 lb 19,7 19,7 19,3 18,0
AWWA C-207 Class D 10,3 10,3 10,3 10,3
Nennweite 50 mm bis 300 mm
EN 1092-1 PN 10 10,0 10,0 10,0 8,2
PN 16 10,0 16,0 16,0 13,2
ANSI B16.45 150 lb 10,0 19,7 19,7 16,2
Zollsystem (Drücke in psi)
Nennweite 1", 1½", und > 12"
Flansch- Druck- Temperatur °°
°°
°F
Spez. stufe 23 50 120 200
EN 1092-1 PN 10 145 145 141 136
PN 16 232 232 225 219
PN 40 580 580 561 547
ANSI B16.45 150 lb 286 286 280 261
AWWA C-207 Class D 150 150 150 150
Nennweite 2" bis 12"
EN 1092-1 PN 10 145 145 145 119
PN 16 145 232 232 191
ANSI B16.45 150 lb 145 286 286 235

11
SITRANS F M MAGFLO®®
®®
®Magnetisch-induktiver Durchflussmesser Typ MAG 5100 W
Einbau, allgemein Der Durchflussmesser kann in jeder Einbau-
lage abgelesen werden, da die Anzeige dreh-
bar ist und in jeder beliebigen Position im Ver-
hältnis zum Messaufnehmer eingebaut werden
kann. Die endgültige Position sollte vor der
Montagefestgelegt werden. Umoptimale Mess-
ergebnisse zu sichern, sind folgende Hinweise
zu beachten:
Der Messaufnehmer muss immer vollständig
gefüllt sein.
Vermeiden Sie:
•Einbau an höchster Stelle des Rohrsystems
•Einbau in einer senkrechten Rohrleitung mit
freiem Ablauf.
Ist eine nur teilweise gefüllte Rohrleitung oder
der freie Ablauf nicht zu vermeiden, sollte der
Durchflussmesser gedükert werden.
Einbau in einer senkrechten Rohrleitung
Empfohlene Strömungsrichtung: von unten
nach oben. Dadurch werden ungenaue Mess-
ergebnisse, verursacht durch Gas- bzw. Luft-
blasen im Medium, vermieden.

12
SITRANS F M MAGFLO®®
®®
®Magnetisch-induktiver Durchflussmesser Typ MAG 5100 W
Einbau in einer waagerechten Rohrleitung
Der Messaufnehmer ist wie nebenstehend in
der oberen Abbildung gezeigt zu montieren.
Wegen der Lage der Elektroden oben (hier
können Luftblasen entstehen) und unten (even-
tuelle Ansammlung von Schlamm, Sand usw.)
darf die Montage nicht wie in der unteren Abbil-
dung gezeigt erfolgen. Wird die Leerlauf-
überwachung aktiviert, um einen leeren Mess-
aufnehmer zu melden, dürfen Messaufnehmer
und Messumformer nicht mehr als 45 bis 60°
gedreht werden, siehe obere Abbildung.
Messen von verunreinigten bzw. abrasiven
Medien
In diesem Fall wird der Einbau in einer senk-
rechten bzw. schrägen Rohrleitung empfohlen,
um Verschleiß bzw. Ablagerungen so weit wie
möglich zu vermeiden.
Ein- und Auslauf
Genaue Messwerte können nur dann erzielt
werden, wenn ausreichend große gerade Ein-
undAuslaufstreckensowiegenügenderAbstand
nach Pumpen, Ventilen o. ä. eingehalten wer-
den.
Außerdem muss der Durchflussmesser mittig
zu den Flanschen und Dichtungen des Rohr-
systems eingebaut werden.
Einbau, allgemein
(Fortsetzung)
Einbau in einer Rohrleitung mit großem
Durchmesser
Falls notwendig, kann der Durchflussmesser
auch zwischen zwei Reduzierstücken, z. B.
nach DIN 28545 eingebaut werden. Unter der
Voraussetzung, dass α < 8°gilt nebenstehen-
des Druckverlustdiagramm (Medium: Wasser).
Beispiel:
Eine Durchflussgeschwindigkeit von V = 3 m/s
in einem Messaufnehmer mit einer Durch-
messerreduktion von DN 100 auf DN 80
(d1/d2= 0,8) verursacht einen Druckabfall von
2,9 mbar.

13
SITRANS F M MAGFLO®®
®®
®Magnetisch-induktiver Durchflussmesser Typ MAG 5100 W
Potentialausgleich Potentialausgleich erfolgt mit den eingebauten
Erdungselektroden.
Bei Rohrleitungen mit katodischem Schutz ist
besondere Sorgfalt geboten.
Bei kompaktem Einbau:
Der Messumformer muss über einen Trenn-
transformator gespeist werden. Der Anschluss
"PE" darf niemals angeschlossen werden.
Bei getrenntem Einbau:
Die Abschirmung muss man über einen 1,5 µF
Kondensator mit dem Messaufnehmerende
verbinden. Die Abschirmung darf nie an beide
Enden angeschlossen werden.
Bei isoliertem Einbau:
Falls die obengenannten Anschlüsse nicht
akzeptierbar sind, muss der Messaufnehmer
von der Rohrleitung isoliert werden.
Kathodischer
Rohrleitungsschutz
Mit Erdungselektroden

14
SITRANS F M MAGFLO®®
®®
®Magnetisch-induktiver Durchflussmesser Typ MAG 5100 W
mm Zoll Nm f/lb Nm f/lb Nm f/lb Nm f/lb Nm f/lb
25 1" - - - - 10 7 7 5 - -
40 1½" - - - - 16 12 9 7 - -
50 2" - - 25 18 - - 25 18 - -
65 2½" - - 25 18 - - 25 18 - -
80 3" - - 25 18 - - 34 25 - -
100 4" - - 25 18 - - 26 19 - -
125 5" - - 29 21 - - 42 31 - -
150 6" - - 50 37 - - 57 42 - -
200 8" 50 37 50 37 - - 88 65 - -
250 10" 50 37 82 61 - - 99 73 - -
300 12" 57 42 111 82 - - 132 97 - -
350 14" 60 44 120 89 - - 225 166 - -
400 16" 88 65 170 125 - - 210 155 - -
450 18" 92 68 170 125 - - 220 162 - -
500 20" 103 76 230 170 - - 200 148 - -
600 24" 161 119 350 258 - - 280 207 - -
700 28" 200 148 304 224 - - - - 200 148
750 30" - - - - - - - - 240 177
800 32" 274 202 386 285 - - - - 260 192
900 36" 288 213 408 301 - - - - 240 177
1000 40" 382 282 546 403 - - - - 280 207
42" - - - - - - - - 280 207
1100 44" - - - - - - - - 290 214
1200 48" 395 292 731 539 - - - - 310 229
AWWA
Nennweite PN 10 PN 16 PN 40 Klasse 150
Maximal zulässige
Drehmomente
Drehmoment-
Berechnungen
Flanschenbolzen gut einfetten und gleichmäßig
um die Dichtungsfläche anziehen. Ein zu hohes
oder "schiefes" Anziehen kann Undichtigkeiten
bzw. Schäden am Durchflussmesser und an der
Rohrleitung verursachen.
Alle Werte sind theoretisch und werden unter folgenden Annahmen berechnet:
1) Alle Bolzen sind neu und die Werkstoffauswahl entspricht EN 1515-1 Tabelle 2
2) Dichtungswerkstoff von höchstens 75 Shore A Härte wird zwischen dem Durchflussmesser
und den zugehörigen Flanschen verwendet
3) Alle Bolzen sind verzinkt und entsprechend eingefettet
4) Die Werte sind für den Einsatz mit Kohlenstoffstahl-Flanschen berechnet
5) Durchflussmesser und zugehörige Flansche sind einwandfrei ausgerichtet

15
SITRANS F M MAGFLO®®
®®
®Magnetisch-induktiver Durchflussmesser Typ MAG 5100 W
Flansch-
Anpassungsmaße
(Metrisch)
Abmessungen mm Verschraubung
mm OD PCD T B Löcher Bolzen
PN 10
200 340 295 24 22 8 M20
250 395 350 26 22 12 M20
300 445 400 26 22 12 M20
350 505 460 28 22 16 M20
400 565 515 32 26 16 M24
450 615 565 36 26 20 M24
500 670 620 38 26 20 M24
600 780 725 42 30 20 M27
700 895 840 30 30 24 M27
800 1015 950 32 33 24 M30
900 1115 1050 34 33 28 M30
1000 1230 1160 34 36 28 M33
1200 1455 1380 38 39 32 M36
PN 16
50 165 125 19 18 4 M16
65 185 145 20 18 8 M16
80 200 160 20 18 8 M16
100 220 180 22 18 8 M16
125 250 210 22 18 8 M16
150 285 240 24 22 8 M20
200 340 295 26 22 12 M20
250 405 355 29 26 12 M24
300 460 410 32 26 12 M24
350 520 470 35 26 16 M24
400 580 525 38 30 16 M27
450 640 585 42 30 20 M27
500 715 650 46 33 20 M30
600 840 770 52 36 20 M33
700 910 840 36 36 24 M33
800 1025 950 38 39 24 M36
900 1125 1050 40 39 28 M36
1000 1255 1170 42 42 28 M39
1200 1485 1390 48 48 32 M45
PN 40
25 115 85 16 14 4 M12
40 150 110 18 18 4 M16
Abmessungen mm Verschraubung
mm OD PCD T B Löcher Bolzen
150 lb
25 108 79 14 16 4 M14
40 127 98 18 16 4 M14
50 152 121 19 19 4 M16
65 178 140 22 19 4 M16
80 190 152 24 19 4 M16
100 229 191 24 19 8 M16
125 254 216 24 22 8 M20
150 279 241 25 22 8 M20
200 343 298 29 22 8 M20
250 406 362 30 25 12 M24
300 483 432 32 25 12 M24
350 533 476 35 28 12 M27
400 597 540 36.5 28 16 M27
450 635 578 40 32 16 M30
500 699 635 43 32 20 M30
600 813 749 48 35 20 M33
AWWA
700 927 864 33 35 28 M33
750 984 914 35 35 28 M33
800 1060 978 38 41 28 M39
900 1168 1086 41 41 32 M39
1000 1289 1200 41 41 36 M39
1050 1346 1257 44 41 36 M39
1200 1511 1422 48 41 44 M39

16
SITRANS F M MAGFLO®®
®®
®Magnetisch-induktiver Durchflussmesser Typ MAG 5100 W
1. Die Verantwortung für die Wahl der Auskleidungs- und Elektrodenwerkstoffe hinsichtich ihrer
Abrieb- und Korrosionsfestigkeit trägt der Käufer; die Auswirkung jeglicher Änderung im
Prozessmedium während der Betriebs-Lebensdauer des Durchflussmessers sollte man
berücksichtigen. Unsachgemäße Wahl der Auskleidungs- und/oder Elektrodenwerkstoffe
könnte zu einem Ausfall des Durchflussmessers führen.
2. Anspannungen und Belastung durch Erdbeben, Verkehr, starke Winde und Brandschäden
werden bei der Auslegung des Messers nicht berücksichtigt.
3. DenDurchflussmesser nicht so installieren, dass er imZentrum von Rohrleitungs-Verformungen
steht. Externe Belastungen werden bei der Auslegung des Durchflussmesser nicht
berücksichtigt.
4. Während des Betriebs nicht die Druck- und/oder Temperaturwerte überschreiten, die auf dem
Typenschild oder in den Einbauanweisungen angegeben sind.
5. Es empfiehlt sich, dass alle Installationen ein geeignetes Sicherheitsventil und entsprechende
Vorrichtungen zum Entleeren/Entlüften enthalten.
6. Unter der Druckbehälter-Richtlinie ist dieses Produkt ein Druckzubehör und nicht zur
Verwendungals Sicherheitszubehör zugelassen, wie in der Druckbehälter-Richtlinie festgelegt.
7. DerAbbau der Anschlussdose,außer durch SiemensFlow Instruments oderderen zugelassene
Vertreter, macht die PED-Konformität des Produkts ungültig.
Gemäß der Druckbehälter-Richtlinie (97/23/EG).
Stellungnahme des
Herstellers hinsichtlich
Aufbau und Sicherheit
Wir haben den Inhalt dieser Druckschrift auf Übereinstimmung mit der beschriebenen Hard-
und Software geprüft. Dennoch können Abweichungen nicht ausgeschlossen werden, so
dass wir für die vollständige Übereinstimmung keine Gewähr übernehmen. Die Angaben in
dieser Druckschrift werden jedoch regelmäßig überprüft und notwendige Korrekturen sind
in der nachfolgenden Auflage enthalten. Für Verbesserungsvorschläge sind wir dankbar.
Änderungen, die dem technischen Fortschritt dienen, sind ohne vorherige Ankündigung
möglich.
Weitergabe sowie Vervielfältigung dieser Unterlage, Verwertung und Mitteilung ihres
Inhalts nicht gestattet, soweit nicht ausdrücklich zugestanden. Zuwiderhandlungen
verpflichten zu Schadenersatz. Alle Rechte vorbehalten, insbesondere für den Fall der
Patenterteilung oder GM-Eintragung.
Copyright © Siemens AG 11.2005 All Rights Reserved
Siemens Flow Instruments A/S
Nordborgvej 81
DK-6430 Nordborg
Bestell-Nr.: A5E00718677-01
Gedruckt in : Denmark

INSTRUCTIONS
SITRANS F M MAGFLO®®
®®
®
Débitmètre à induction magnétique type MAG 5100 W
Nouveaux dimensions et poids de DN 350...DN 1200 (14"...48")
FRANÇAIS
A5E00718677
SFIDK.PI.024.D1.52
Le débitmètre à induction magnétique SITRANS FM MAGFLO®de Siemens Flow Instruments se
compose d'une tête de mesure et d'un convertisseur de signaux. Cette instruction concerne le
montage de la tête de mesure. Pour plus d'informations sur le montage du convertisseur de signaux,
voir le Manuel.
Présentation
MAG 5100 W, montage compact/séparé
Dimensions et poids
mm Pouce mm Pouce mm Pouce mm Pouce mm Pouce mm Pouce mm Pouce
25 1" 187 7,4 - - - - 200 7,9 200 7,9 - -
40 1½” 197 7,8 - - - - 200 7,9 200 7,9 - -
50 2" 188 7,4 - - 200 7,9 - - 200 7,9 - -
65 2½” 194 7,6 - - 200 7,9 - - 200 7,9 - -
80 3" 200 7,9 - - 200 7,9 - - 200 7,9 - -
100 4" 207 8,1 - - 250 9,8 - - 250 9,8 - -
125 5" 217 8,5 - - 250 9,8 - - 250 9,8 - -
150 6" 232 9,1 - - 300 11,8 - - 300 11,8 - -
200 8" 257 10,1 350 13,8 350 13,8 - - 350 13,8 - -
250 10" 284 11,2 450 17,7 450 17,7 - - 450 17,7 - -
300 12" 310 12,2 500 19,7 500 19,7 - - 500 19,7 - -
350 14" 382 15,0 550 21,7 550 21,7 - - 550 21,7 - -
400 16" 407 16,0 600 23,6 600 23,6 - - 600 23,6 - -
450 18" 438 17,2 600 23,6 600 23,6 - - 600 23,6 - -
500 20" 463 18,2 600 23,6 600 23,6 - - 600 23,6 - -
600 24" 514 20,2 600 23,6 600 23,6 - - 600 23,6 - -
700 28" 564 22,2 700 27,6 700 27,6 - - - - 700 27,6
750 30" 591 23,3 - - - - - - - - 750 29,5
800 32" 616 24,3 800 31,5 800 31,5 - - - - 800 31,5
900 36" 663 26,1 900 35,4 900 35,4 - - - - 900 35,4
1000 40" 714 28,1 1000 39,4 1000 39,4 - - - - 1000 39,4
42" 714 28,1 - - - - - - - - 1000 39,4
1100 44" 765 30,1 - - - - - - - - 1100 43,3
1200 48" 820 32,3 1200 47,2 1200 47,2 - - - - 1200 47,2
AWWA
Dimensions
nominales
AL
PN 10 PN 16 PN 40 Classe 150
Dimensions
s

18
SITRANS F M MAGFLO®®
®®
®Débitmètre à induction magnétique type MAG 5100 W
Poids
mm Pouce kg lb kg lb kg lb kg lb kg lb
251"----4949--
40 1½" - - - - 7 15 6 13 - -
50 2" - - 9 20 - - 8 20 - -
65 2½" - - 10,7 24 - - 11 24 - -
80 3" - - 11,6 26 - - 13 28 - -
100 4" - - 15,2 33 - - 19 41 - -
125 5" - - 20,4 45 - - 24 52 - -
150 6" - - 26 57 - - 29 64 - -
200 8" 48 106 48 106 - - 56 124 - -
250 10" 64 141 69 152 - - 79 174 - -
300 12" 76 167 86 189 - - 110 243 - -
350 14" 104 229 125 274 - - 139 307 - -
400 16" 119 263 143 314 - - 159 351 - -
450 18" 136 299 173 381 - - 182 400 - -
500 20" 163 359 223 491 - - 225 495 - -
600 24" 236 519 338 744 - - 320 704 - -
700 28" 270 595 314 692 - - - - 273 602
750 30" - - - - - - - - 329 725
800 32" 346 763 396 873 - - - - 365 804
900 36" 432 951 474 1043 - - - - 495 1089
1000 40" 513 1130 600 1321 - - - - 583 1282
42" - - - - - - - - 687 1512
1100 44" - - - - - - - - 763 1680
1200 48" 643 1415 885 1948 - - - - 861 1896
AWWA
Dimensions
nominales PN 10 PN 16 PN 40 Classe 150
Effet de la température
sur la pression de
service
Métrique (Pressions en bar)
Dimensions 25 mm, 40 mm et > 300 mm
Spécific. Pression Température °°
°°
°C
brides brides −5105090
EN 1092-1 PN 10 10,0 10,0 9,7 9,4
PN 16 16,0 16,0 15,5 15,1
PN 40 40,0 40,0 38,7 37,7
ANSI B16.45 150 lb 19,7 19,7 19,3 18,0
AWWA C-207 Class D 10,3 10,3 10,3 10,3
Dimensions 50 mm à 300 mm
EN 1092-1 PN 10 10,0 10,0 10,0 8,2
PN 16 10,0 16,0 16,0 13,2
ANSI B16.45 150 lb 10,0 19,7 19,7 16,2
Impérial (Pressions en psi)
Dimensions 1", 1½" et > 12"
Spécific. Pression Température °°
°°
°F
brides brides 23 50 120 200
EN 1092-1 PN 10 145 145 141 136
PN 16 232 232 225 219
PN 40 580 580 561 547
ANSI B16.45 150 lb 286 286 280 261
AWWA C-207 Class D 150 150 150 150
Dimensions 2" à 12"
EN 1092-1 PN 10 145 145 145 119
PN 16 145 232 232 191
ANSI B16.45 150 lb 145 286 286 235

19
SITRANS F M MAGFLO®®
®®
®Débitmètre à induction magnétique type MAG 5100 W
Installation générales Il est possible de lire et d’utiliser le débitmètre
dans la plupart des conditions d’installation
l’afficheur pouvant être orienté par rapport à la
tête de mesure. Pour obtenir des mesures de
débit optimales, respecter les recommanda-
tions suivantes:
La tête de mesure doit toujours être totalement
remplie de liquide.
Pour cela, éviter:
•le montage au point le plus haut de la
tuyauterie,
•le montage sur tubes verticaux à sortie libre.
Dans le cas de tubes en partie vides ou à
écoulement vers le bas et sortie libre, le
débitmètre doit être installé dans un tube en U.
Installation sur conduites verticales
Sens d'écoulement recommandé: vers le haut,
afin de minimiser l'effet des bulles d'air ou de
gaz pouvant se trouver dans le liquide sur la
précision de mesure.

20
SITRANS F M MAGFLO®®
®®
®Débitmètre à induction magnétique type MAG 5100 W
Montage sur conduites horizontales
La tête de mesure doit être montée conformé-
ment à la figure du haut. Eviter le montage de la
figure du bas les électrodes étant situées dans
la partie supérieure, où des bulles d’air peuvent
seformer,et dans la partie inférieure, oùpeuvent
se trouver de la boue, du sable, etc.
Pour une surveillance optimale des conduites
vides, la tête de mesure doit être orientée selon
un angle de 45°, comme indiqué par la figure du
haut.
Mesure de fluides abrasifs ou contenant des
particules en suspension
Dans ce cas, nous recommandons un montage
sur conduites verticales/inclinées pour réduire
l'usure et les dépôts dans la tête de mesure.
Conditions amont et aval
Pouir garantir la précision de mesure, prévoir
des sections droites en amont et en aval de la
tête de mesure pour maintenir une distance
suffisante entre le débitmètre et de possibles
perturbations hydrauliques.
Lecentragedudébitmètre par rapport aux brides
et aux joints de la tuyauterie joue aussi un rôle
important.
Installation générales
(suite)
Installation sur conduites de grand diamètre
Le débitmètre peut aussi être installé entre
deux raccords réducteurs (par ex. DIN 28545).
On suppose que, à 8°, on obtient la courbe de
perte de charge ci-dessous. Ces courbes sont
valables pour l'eau.
Exemple:
Pour une vitesse d'écoulement de 3 m/s (V)
dans la tête de mesure et une réduction de
diamètre de DN 100 à DN 80 (d1/d2= 0,8), on
obtient une perte de charge de 2,9 mbar.
