KEY WEST
PRESSURE BALANCE TUB AND SHOWER SET
SET DE BAÑERAY DUCHA DE PRESIÓN BALANCEADA KEYWEST
SKU: 948308, 948671
REVISED 03/03/2020
CODES: SHKW8020G, SHKW8030G, SH4001
GETTING STARTED
BEFORE YOU BEGIN
We recommend consulting a professional if you are

Hardware accepts no liability for any damage to the
plumbing, shower, wall, or for personal injury during
installation.
Observe all local plumbing and building codes.
Unpack and inspect the product for shipping
damage. If any damage is found, contact our
Customer Relations team at 1-800-221-3379.
Ensure that you have gathered all the required
materials that are needed for the installation.

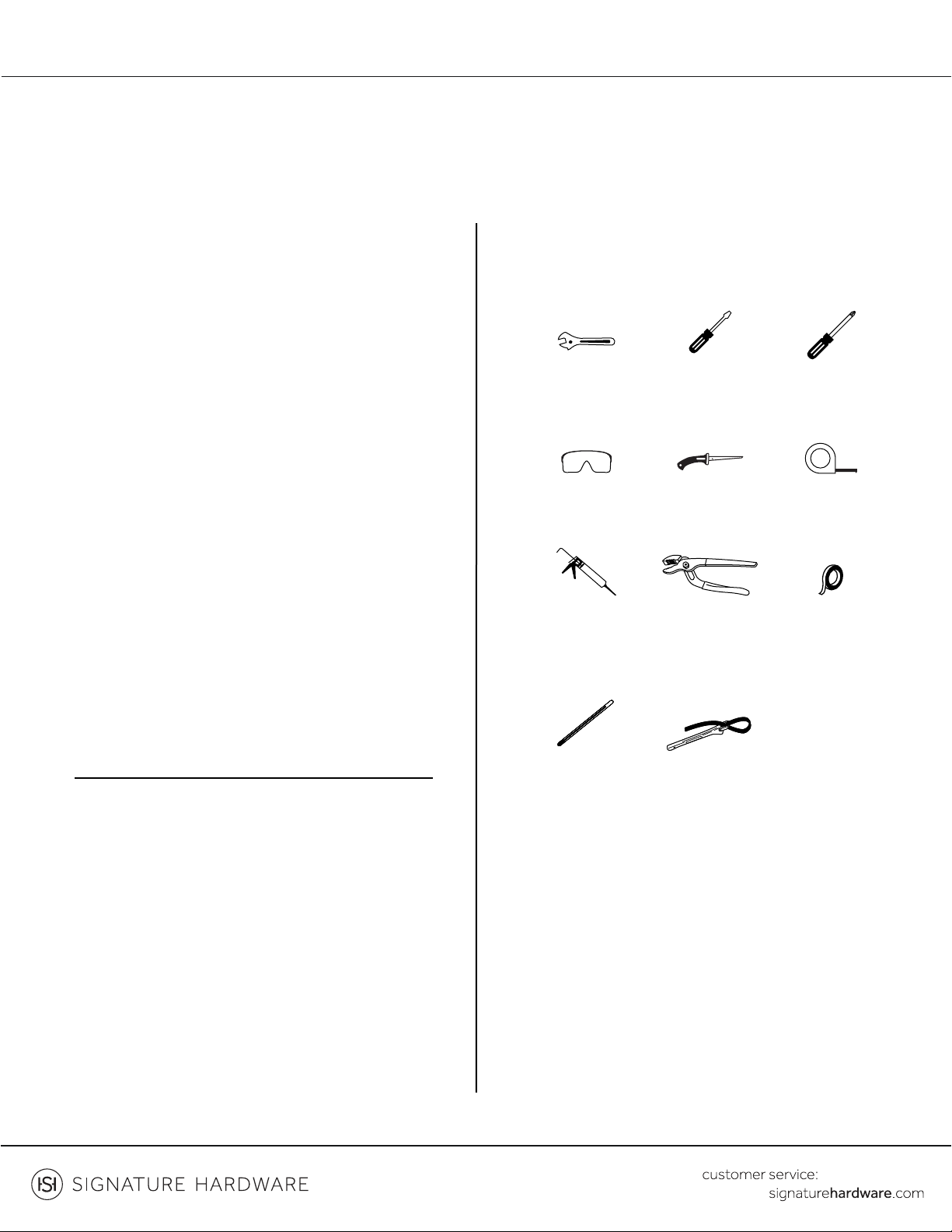

TOOLS AND MATERIALS:
HERRAMIENTAS Y MATERIALES:
ANTES DE COMENZAR
Le recomendamos que consulte a un profesional si no
sabe cómo instalar accesorios de plomería. Signature
Hardware no asume ninguna responsabilidad con
respecto a los daños causados a la plomería, la ducha,
la pared, ni por daños personales que ocurran durante
la instalación.
Cumpla con todas las normas locales de plomería y
construcción.
Retire el producto del empaque y verifique si se
produjeron daños durante el envío. Si encuentra algún
daño, comuníquese con nuestro equipo de Servicio al
cliente al 1-800-221-3379.
CÓMO COMENZAR
Asegúrese de haber reunido todos los materiales
necesarios para la instalación.
Adjustable Wrench
Llave Ajustable
Flathead
Screwdriver
Destornillador de
cabeza plana
Phillips
Screwdriver
Destornillador
Phillips
Safety Glasses
Gafas de seguridad Keyhole Saw
Sierra de punta
Tape Measure
Cinta métrica
Neutral Cure
Silicone Sealant
Sellador de silicona
de curado neutro
Groove Joint Plier
Pinzas ajustable
Plumbers Tape
Cinta Selladora
Para Rosca
Thermometer
Termómetro Strap Wrench
Llave de correa

21.800.221.3379
KEY WEST
PRESSURE BALANCE TUB AND SHOWER SET
SET DE BAÑERAY DUCHA DE PRESIÓN BALANCEADA KEYWEST
SKU: 948308, 948671

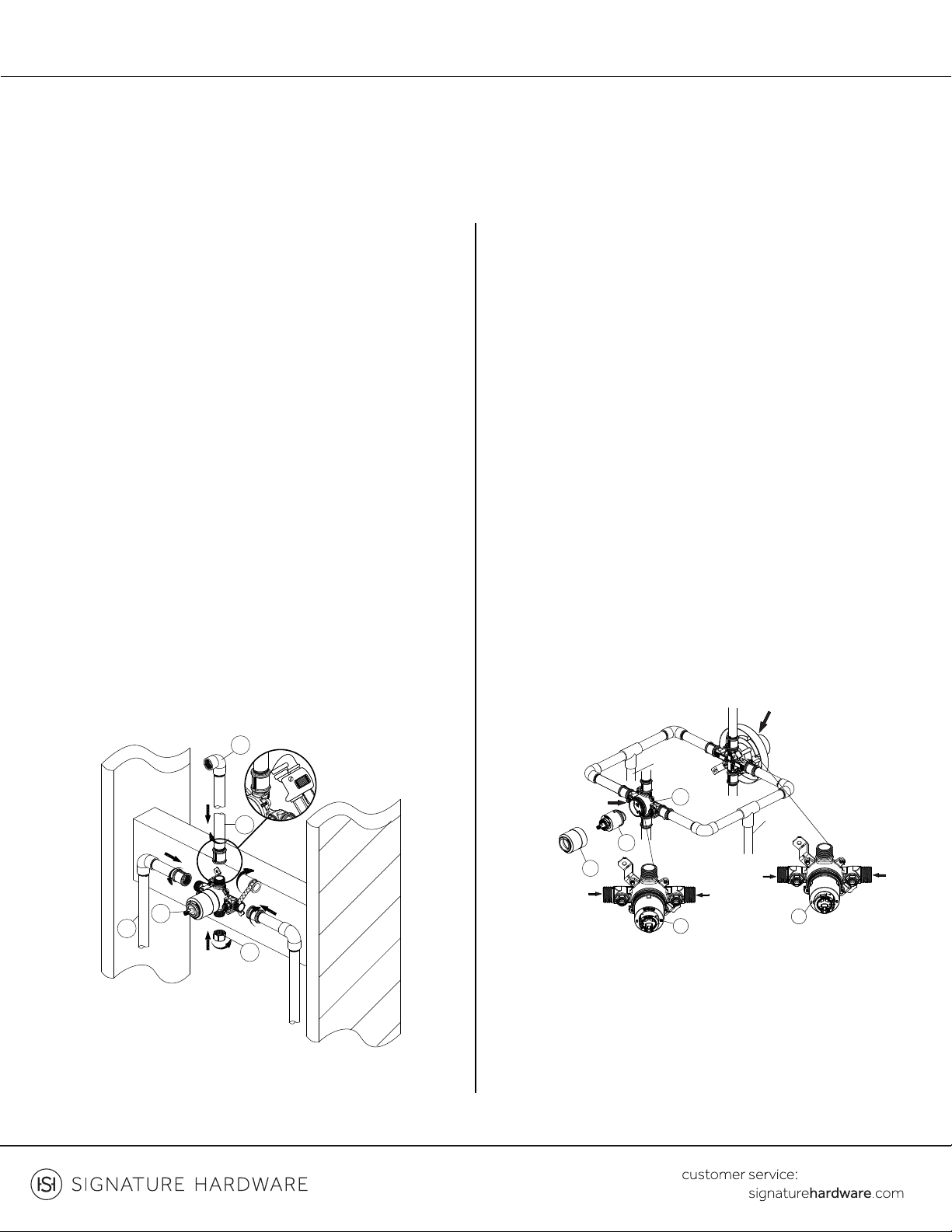

Note: Before soldering, remove the cartridge, stop
valves and diverter cartridges.
Nota: Antes de soldar, retire el cartucho, cierre las
válvulas y los cartuchos del desviador.
Copper (Soldering)/Cobre (Soldar)
tube cutter
cortador de tuberías
wire brush
cepillo de alambre
torch
soplete
lead-free solder kit
tit de alambre de soldadura sin plomo
If you are replacing your plumbing valve, please review
the common plumbing methods illustrated below
(Copper, IPS). Remove the evalve
trim before replacing your valve. Please follow all local
building and plumbing codes.
Si estás cambiando tu válvula de plomería, consulta los
dos métodos comunes que aparecen más abajo (Cobre,
IPS). Quita la manija y el regulador deválvula
preexistentes antes de reemplazar tu válvula. Cumple
con todos los códigos locales de construccióny
plomería.
tting brush to thoroughly clean the brass
inlets before soldering copper to the valve. Do not use
ttings for tub spout outlet. Do not use PEX
for tub spout outlet.
Usar un cepillo de alambre para acoplamientos a fin de
limpiar a fondo las entradas de latón antes de conectar
los tubos de cobre soldados a la válvula. No usar
acoplamientos de encaje a presión para la salida del caño
de la tina. No usar PEX para la salida del caño de la tina.
IPS/IPS
tube cutter
cortador de tuberías
pipe wrench
llave para tubería

31.800.221.3379
VALVE INSTALLATION
INSTALACIÓN DE LA VÁLVULA

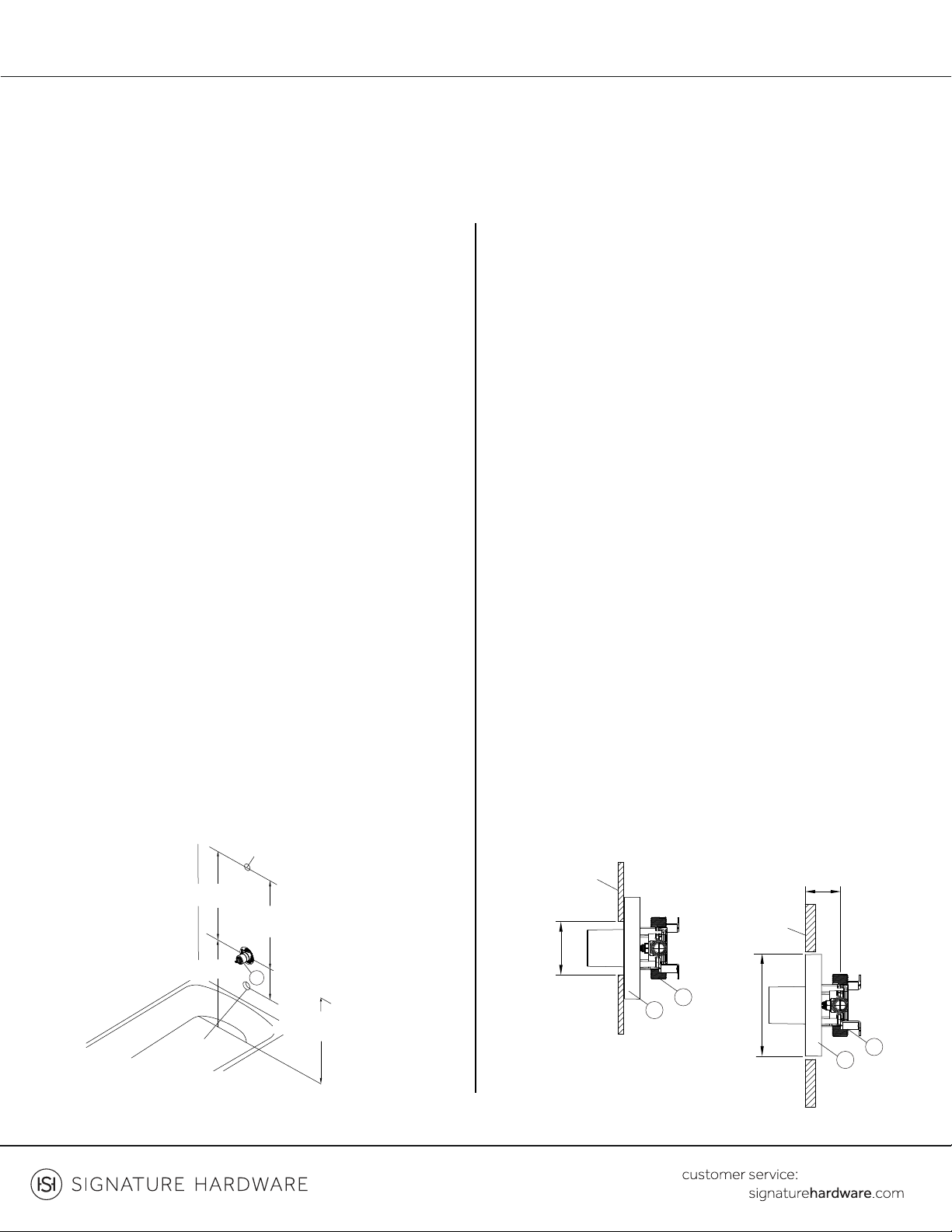

3a. Thin Wall Installation: Are usually built up with

the main source of support for the valve. The plaster
guard (1) remains attached to the valve.
3a. Instalación En Muro Delgado: Están generalmente
fabricados con materiales como los bordes de fibra de
vidrio de la bañera y será la fuente principal de soporte
para la válvula. La protección deyeso (1) permanece
adherida a la válvula.
3b. Thick Wall Installation: Are usually built up with
materials such as cement board, drywall, tile, etc. The


correct position to accept the trim. The depth for
the valve body (2) in wall is measured from the center

accepted depth distance is 1-3/4" to 2-3/8".
3b. Instalación En Muro Grueso: Están generalmente
fabricados con materiales como placa de cemento, placa
de yeso, baldosa, etc. La protección deyeso (1) está
colocada de forma tal que queda a nivel con el muro
terminado. Esto garantiza que la válvula estará en la
posición correcta para aceptarla moldura. La
profundidad de la pared para el cuerpo de laválvula (2) se
mide desde el centro de la salida de la ducha hasta la
superficie de la pared terminada. La profundidad debería
ser entre 1-3/4" y 2-3/8".

1. Cierra el suministro de agua.
2. Verify that the hole sizes and positions of the holes
in the wall are correct. The shower and tub spout
outlet holes should be 1-1/4” diameter. The



the wall. Position the valve body (1) correctly in the wall
with the side marked "UP" pointing upward.
Note: The distance from the valve to the tub spout
stub out should be between 8” and 18”.
2. Verifique que el tamaño y la posición de los orificios en
la pared sean correctos. Los orificios para la ducha y de la
boquilla de la bañera deben tener un diámetro de 1-1/4".
La profundidad recomendada entre la válvulay la pared
terminada es como mínimo 1-3/4" y como máximo
2-9/25". Asegúrese de que la cubierta del cuerpo de la
válvula (1) esté al ras de la superficie exterior terminada
de la pared. Coloque el cuerpo de la válvula (1)
correctamente en la pared, con el lado marcado "UP"
apuntando hacia la parte superior.
Nota: La distancia entre la válvula y la boquilla del tubo de
salida debe ser de entre 8" (20 cm) y 18" (45 cm).
KEY WEST
PRESSURE BALANCE TUB AND SHOWER SET
SET DE BAÑERAY DUCHA DE PRESIÓN BALANCEADA KEYWEST
SKU: 948308, 948671
1 1/4" 3.2 cm
30" shower only
76.2 cm ducha solamente
48" shower only
1.22 cm ducha solamente
48" tub and shower
1.22 cm bañera y ducha
1 1/4" 3.2 cm


30" tub and shower
76.2 cm bañera y ducha
1
1-3/4" to 2-3/8"
4.4 cm a6 cm
wall
pared acabada
wall
pared acabada
3-3/8”-6”
6” 15.2 cm
8.6 cm-15.2 cm
1
1
2
2
thin wall installation
instalación en muro delgado
thick wall installation
instalación en muro grueso

41.800.221.3379

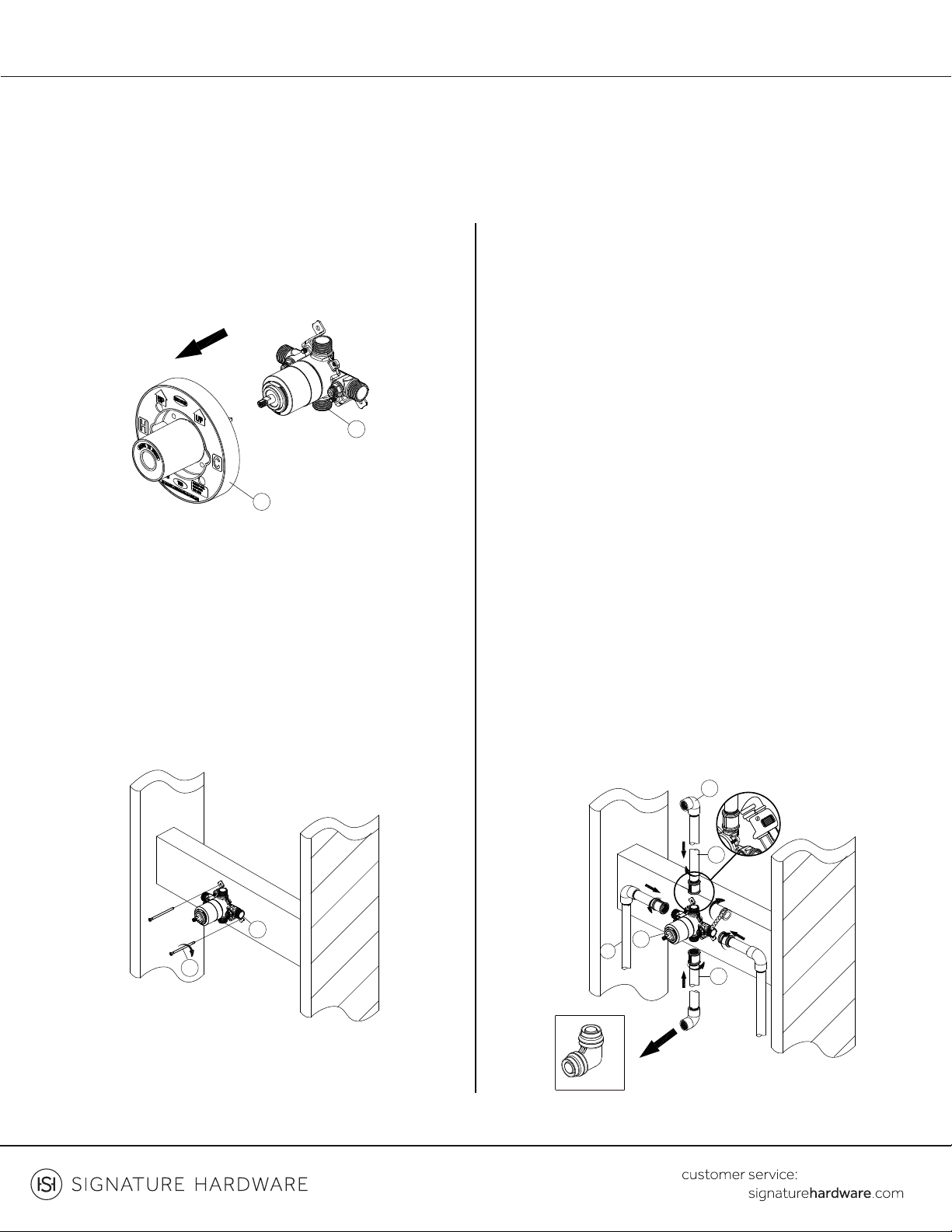

4. Remove the plaster guard (1) from the body (2).
4. Quita el protectorde yeso (1) del cuerpo (2).
5. Fasten the body assembly (1) to cross brace with
mounting screws (2).
Note: Be sure to position the body (1) correctly in the
wall, with the side marked "UP" facing upward.
5. Sujeta el ensamblaje del cuerpo (1) al soporte en cruz
con los tornillos de montaje (2).
Nota: Asegura colocarel cuerpo (1) en la posición
correcta en la pared con el lado marcado "UP" hacia
arriba.
KEY WEST
PRESSURE BALANCE TUB AND SHOWER SET
SET DE BAÑERAY DUCHA DE PRESIÓN BALANCEADA KEYWEST
SKU: 948308, 948671
1
2
1
2
6. With Tub Outlet: Wrap plumbers’ tape around the
pipe threads in a clockwise direction. Connect the hot
and cold water supply lines (1), the shower outlet pipe
(2), and tub outlet pipe (3) by threading them onto the
valve body (5) in a clockwise direction. Tighten the
pipes to the valve body (5) with a pipe wrench.
Connect the pipe elbows (4) to the end of the shower
outlet and tub outlet pipes.
Note: The hot water supply lines go into the "H" inlet,
and the cold water supply lines go into the "C" inlet.
6. Con Tubo De Salida: Envuelva cinta para plomería
alrededor de las roscas de la tubería hacia la derecha.
Conecte las líneas de suministro de agua fría y caliente
(1) y la tubería de salida de la ducha (2) enroscándolas
hacia la derecha en el cuerpo de la válvula (4). Ajuste las
tuberías al cuerpo de laválvula (5) con una llave para tubo.
Conecte los codos de la tubería (4) al extremo de la salida
de la ducha y las tuberías de salida de la bañera.
Nota: Las líneas de suministro de agua caliente van en la
entrada "H", y las líneas de suministro de agua fría van en
la entrada "C".
1
5
4
3
2
Fig1
X
Caution - Pipe elbows (6, not included): Do not use push

Precaución 
acoplamientos de encaje a presión (Figura 1).

51.800.221.3379

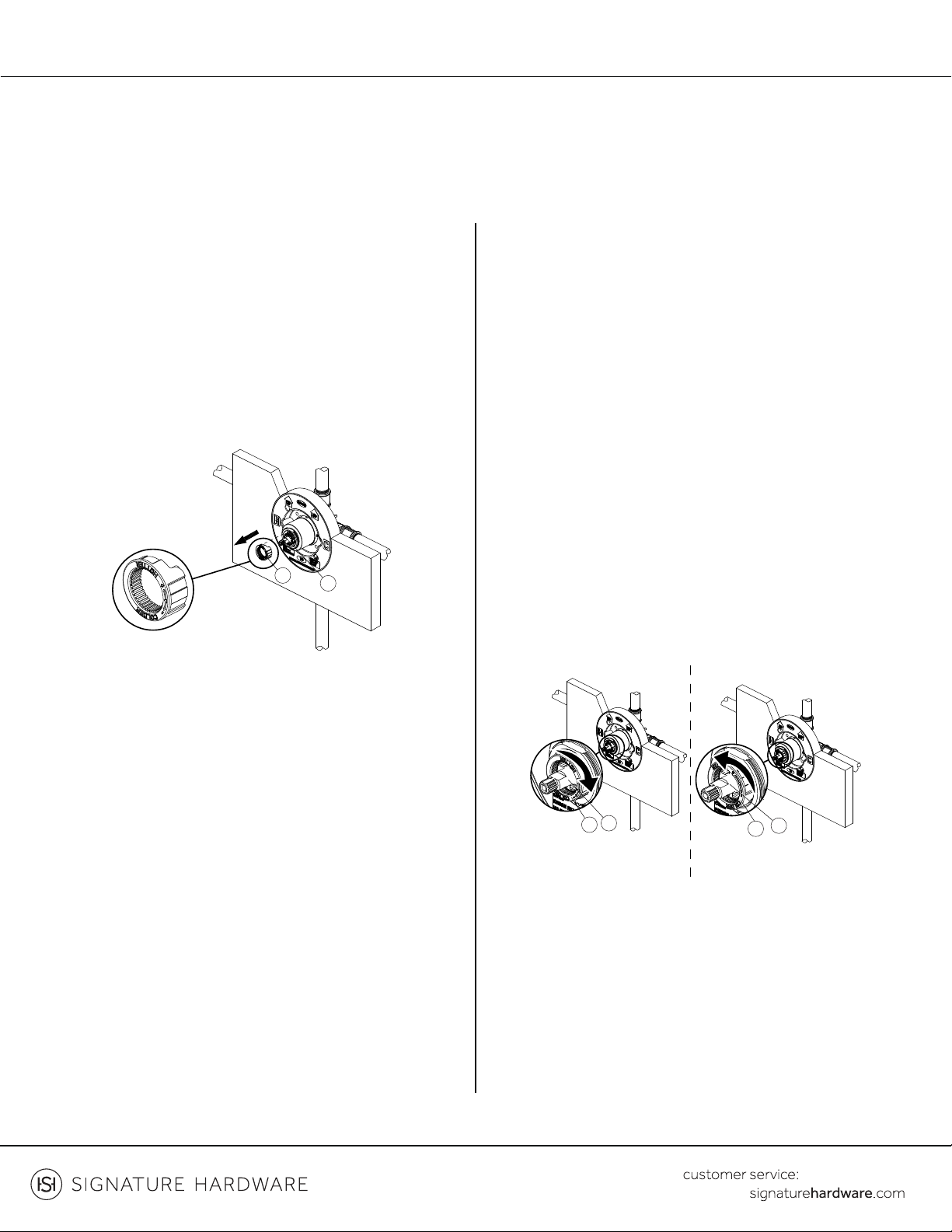

8. If the hot and cold inlets are reversed (hot on right
and cold on left), remove bonnet (1) from the valve
body (3) with reversed supply connections. Rotate the
cartridge (2) 180°, so H appears on the right. Install the
cartridge making sure that the key is fully engaged with
the slot in the valve body (3). Slide the bonnet (1) over
the cartridge (2) and thread them onto the valve body
(3). Hand tighten securely.
Note: Do not install the valve body (3) upside down.
8. Si las entradas fría ycaliente están invertidas (caliente
en la derecha y fría en la izquierda), retire el bonete (1) del
cuerpo de la válvula (3) con las conexiones de suministro
invertidas. Gire el cartucho (2) 180°, para que H aparezca
en la derecha. Instale el cartucho, asegurándose de que
la llave esté completamente metida en la ranura en el
cuerpo de la válvula (3). Deslice el bonete (1) sobre el
cartucho (2) yenrósquelos en el cuerpo de la válvula (3).
Apriete a mano firmemente.
Nota: ¡No instale el cuerpo de laválvula (3) al revés!
7. With No Tub Outlet: Wrap plumbers’ tape around
the pipe threads in a clockwise direction. Connect the
hot and cold water supply lines (1), the shower outlet
pipe (2) by threading them into the valve body (4) in a
clockwise direction. Then insert the plug (5) into the
bottom of the valve body (4). Tighten the pipes to the
valve body (4) with a pipe wrench. Connect the pipe
elbows (3) to the end of the shower outlet.
Note: The hot water supply lines go into the "H" inlet,
and the cold water supply lines go into the "C" inlet.
7. Sin Tubo De Salida: Envuelva cinta para plomería
alrededor de las roscas de la tubería hacia la derecha.
Conecte las líneas de suministro de agua fríay caliente
(1) y la tubería de salida de la ducha (2) enroscándolas
hacia la derecha en el cuerpo de la válvula (4). Después
inserte el tapón (5) en la parte inferior del cuerpo de la
válvula (4). Ajuste las tuberías al cuerpo de la válvula (4)
con una llave para tubo. Conecte los codos de la tubería
(3) al extremo de la salida de la ducha.
Nota: Las líneas de suministro de agua calientevan en la
entrada "H", y las líneas de suministro de agua fría van en
la entrada "C".
KEY WEST
PRESSURE BALANCE TUB AND SHOWER SET
SET DE BAÑERAY DUCHA DE PRESIÓN BALANCEADA KEYWEST
SKU: 948308, 948671
1
5
4
3
2
Cold
Fría
Cold
Fría
Cold
Fría
Hot
Caliente
Hot
Caliente
Hot
Caliente
reverse installation
instalación inversa
reverse installation
instalación inversa
normal installation
instalación normal
normal installation
instalación normal
H
H
1
2
3

61.800.221.3379

outlet or shower outlet without tub spout until all
foreign matter has cleared the line. Block one outlet


10. Abra el agua permitiendo que fluya desde la salida de
la bañera o de la ducha sin la boquilla de la bañera hasta
que todo el material extraño se haya eliminado de la
línea. Bloquee una salida usando el tapón de tubería de
hierro de 1/2" (1) para limpiar los desechos de la otra
salida. Corte el agua en el grifo.
11. Place the plaster guard (1) onto the valve body (2).
Note: Be sure to position the plaster guard (1)
correctly onto the valve body (2), with the side marked
"SHOWER" facing upward.
11. Coloca el protector de yeso (1) en el cuerpo de la
válvula (2).
Nota: Asegúrate de colocar el protector de yeso (1)
correctamente sobre el cuerpo de la válvula (2), con el
lado de la marca “SHOWER” (ducha) hacia arriba.
9. Use two 1/2" iron pipe plugs to seal both shower
outlet and tub spout outlet. Turn cartridge stem

hot and cold water lines to full open position for one

Slowly remove pipe plugs from tub and shower outlets
to relieve pressure.
9. Use dos tapones de tubería de hierro de 1/2" para
sellar la salida de la ducha y de la boquilla de la bañera.
Gira por completo el vástago del cartucho hacia la
izquierda en la posición de mezclado. Abre
completamente las líneas de suministro de agua caliente
y fría durante un minuto. Verificar que no haya
filtraciones. Cierra la llave del agua en el grifo. Quita
lentamente los tapones de la tubería de salida de la
bañera y la ducha para aliviar la presión.
KEY WEST
PRESSURE BALANCE TUB AND SHOWER SET
SET DE BAÑERAY DUCHA DE PRESIÓN BALANCEADA KEYWEST
SKU: 948308, 948671
2
1
1
1
tub and shower combinations
combinaciones de bañera y ducha
shower only installation
sólo instalación de ducha

71.800.221.3379
13. Rotate the lever counterclockwise until the water



may be required due to changes in groundwater
temperature.
Note:
temperature is set.
13. Haga girar la palanca en dirección contraria a las
agujas del reloj hasta que el agua llegue a la temperatura
máxima deseada, sin exceder los 120 grados F/ 49
grados C. Puede sernecesario un mantenimiento
estacional de la temperatura máxima de salida debido a
cambios en la temperatura del agua en los terrenos.
Nota: Coloque la palanca en posición cerrado una vez
ajustada la temperatura.
12. Before adjusting the temperature, remove the
plastic cap (1) from the valve body (2) by twisting the
cap in a clockwise direction.
12. Cómo quitar la tapa de plástico Antes de cómo
ajustar la temperatura, quita la tapa plástica (1) del
cuerpo de la válvula (2) girando la tapa en el sentido de
las manecillas del reloj.
KEY WEST
PRESSURE BALANCE TUB AND SHOWER SET
SET DE BAÑERAY DUCHA DE PRESIÓN BALANCEADA KEYWEST
SKU: 948308, 948671
2
1
hottest

120 F
49 C

81.800.221.3379
15. For colder water, adjust the limit stop ring (1) in a
clockwise direction and reinstall the limit stop ring (1)
onto the cartridge assembly (2). For hotter water,
adjust the limit stop ring (1) in a counterclockwise
direction and reinstall the limit stop ring (1) onto the
cartridge assembly (2).
Note: A thermometer can be held in the running
water to aid in reaching the desired water
temperature.
15. Cómo ajustar la deseada temperatura máxima del
agua Para agua más fría, ajusta el aro de retención del
límite (1) hacia la derecha y vuelve a instalarlo (1) en el
conjunto del cartucho (2). Para agua más caliente, ajusta
el aro de retención del límite (1) hacia la izquierda y vuelve
a instalarlo (1) en el conjunto del cartucho (2).
Nota: Puede colocarse un termómetro en el agua
corriente para ayudar a alcanzarla temperatura deseada
del agua.
14. Removing the limit stop ring, remember the
position of the limit stop ring (1) on the cartridge
assembly (2). Remove the limit stop ring (1) from the
cartridge assembly (2).
14. Cómo quitar el aro de retención de límite, Recuerda
la posición del aro de retención del límite (1) en el
conjunto del cartucho (2). Quita el aro del tope de límite
(1) del ensamblaje del cartucho (2).
KEY WEST
PRESSURE BALANCE TUB AND SHOWER SET
SET DE BAÑERAY DUCHA DE PRESIÓN BALANCEADA KEYWEST
SKU: 948308, 948671
12
hotter water
agua más caliente
colder water
agua más fría
1
122

91.800.221.3379
INSTALLATION
INSTALACIÓN


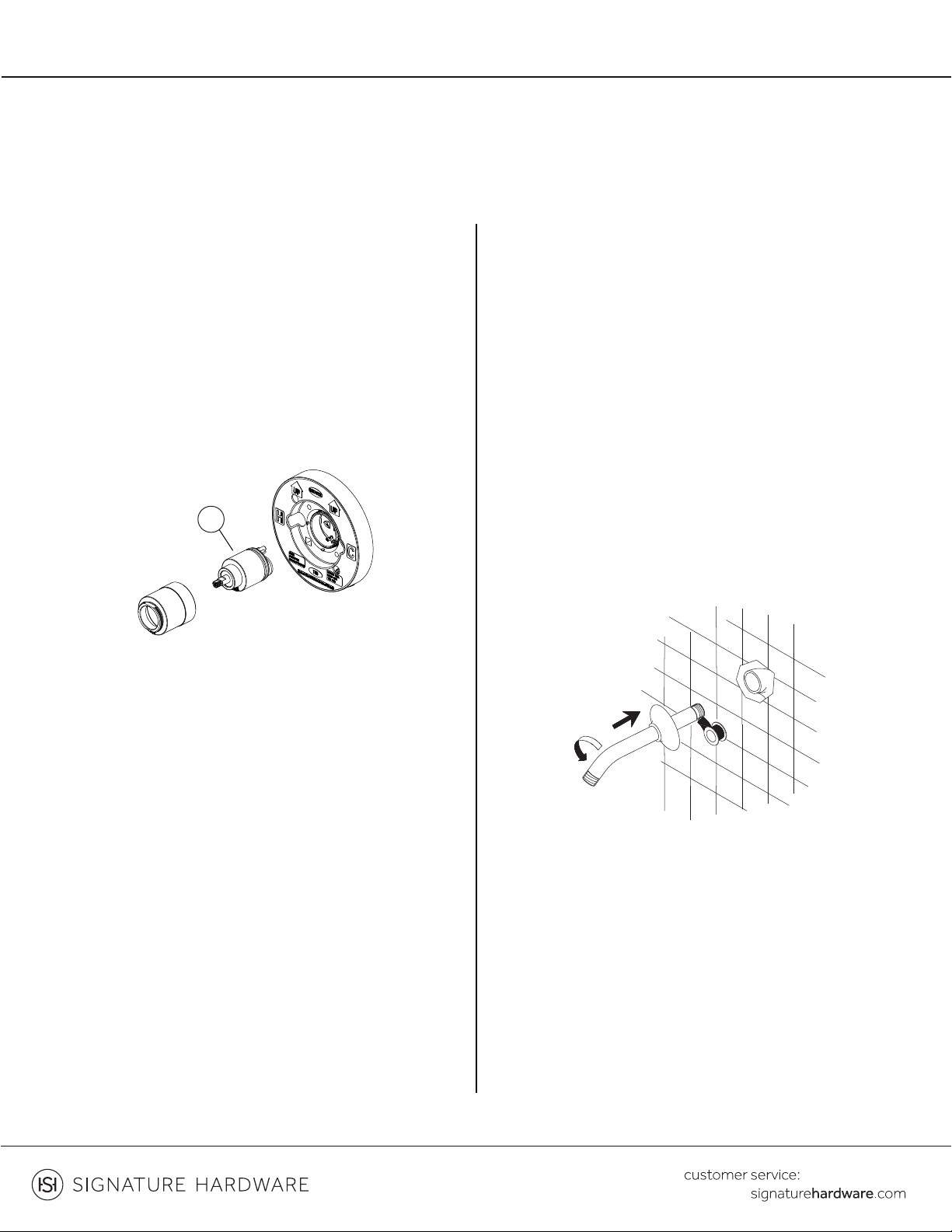

supplies and replace the cartridge (1).
Note: Install cartridge (1) correctly for proper handle
rotation.
16. Si el grifo gotea en la llave, cierre las líneas de
suministro de agua y reemplace el cartucho (1).
Nota: Instale correctamente el cartucho (1) para
asegurar la rotación adecuada de la manija.
KEY WEST
PRESSURE BALANCE TUB AND SHOWER SET
SET DE BAÑERAY DUCHA DE PRESIÓN BALANCEADA KEYWEST
SKU: 948308, 948671

1. Corte el agua.
2. Slide escutcheon onto shower arm. Wrap plumber's

into wall . Be sure that the outlet is pointed
downwards.
2. Deslice el escudo sobre el brazo de la ducha. Envuelva
la cinta de fontanería en las roscas del brazo de la ducha.
Apriete a mano contra la pared, apriete firmemente.
Asegúrese de que la salida esté orientada hacia abajo.
1

10 1.800.221.3379

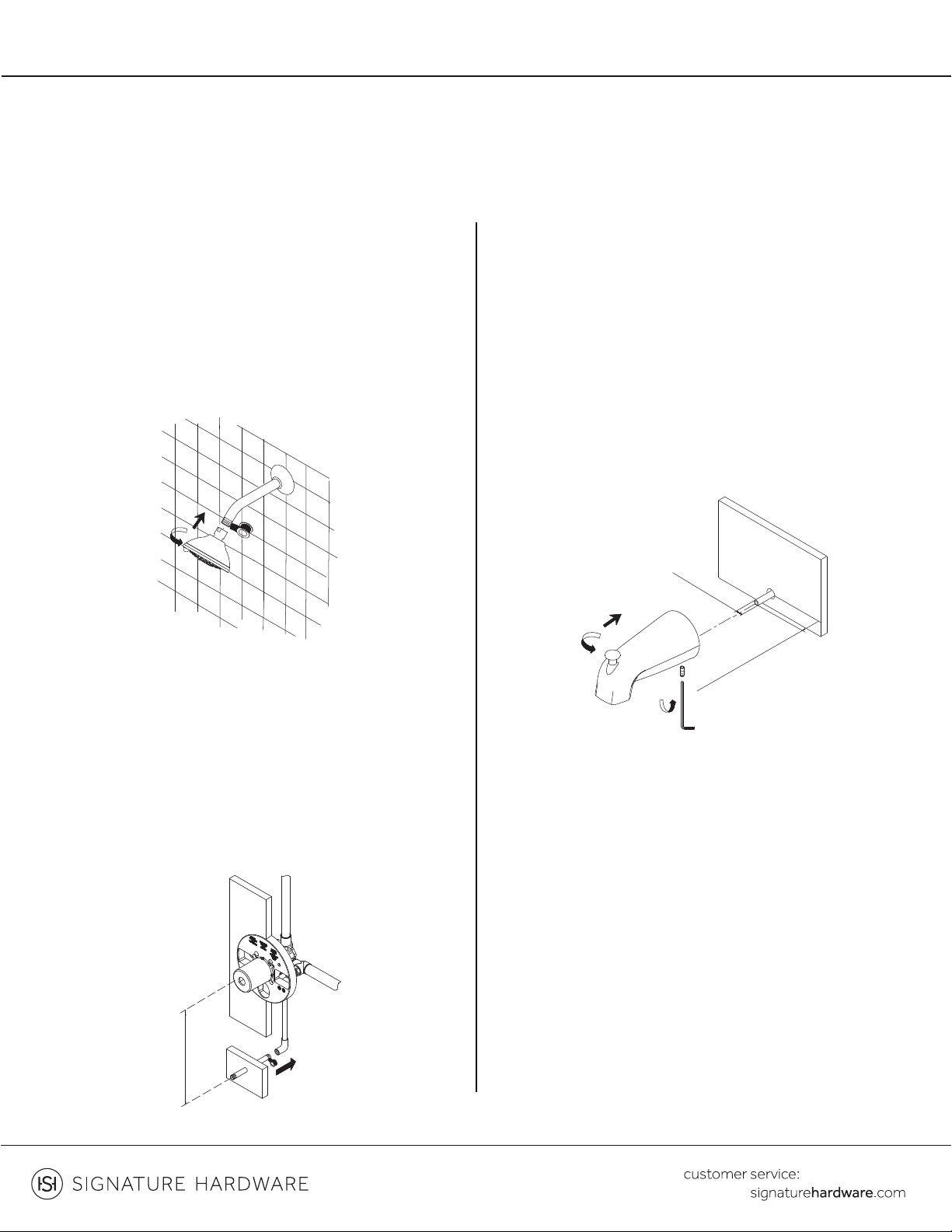

3. Wrap plumber's tape on threads of shower arm.

If using a wrench, wrap shower head with towel to

3. Envuelva la cinta de plomero en los hilos del brazo de la
ducha. Apriete a mano el cabezal de la ducha firmemente
sobre el brazo de la ducha. Si usa una llave, envuelva la
regadera con una toalla para evitar que se raye.
5. If installing using 1/2" copper pipe, slip the spout
onto the copper pipe. Back out set screw in bottom of
spout to allow spout to slide on stub out pipe. Slide the

the wall, tighten the set screw to the pipe.
5. Si realiza la instalación con un tubo de cobre de 1/2“
(2.5 cm), deslice el pico en el tubo de cobre. Afloje el
tornillo de presión debajo del vertedor del grifo. Deslice la
brida y el vertedor sobre el tubo de montaje y, apoyando
el vertedor firmemente sobre la pared, vuelva aajustar el
tornillo.
4. Wrap plumber's tape around threaded end of
spout nipple. Hand tighten nipple into installed

to the tub spout stub out should be between 8” (20
cm) and 18” (45 cm).
4. Envuelva la cinta del plomero alrededor del extremo
roscado del niple del surtidor. Apretar a mano el niple
en el codo instalado, apretando firmemente. La
distancia entre la válvula y la boquilla del tubo de salida
debe ser de entre 8" (20 cm) y 18" (45 cm).
KEY WEST
PRESSURE BALANCE TUB AND SHOWER SET
SET DE BAÑERAY DUCHA DE PRESIÓN BALANCEADA KEYWEST
SKU: 948308, 948671
8"~18"
203mm~457mm
5/8"
(15.9mm)
1 1/2"~2"
(38mm~51mm)

11 1.800.221.3379
TRIM INSTALLATION
INSTALACIÓN DEL REGULADOR
KEY WEST
PRESSURE BALANCE TUB AND SHOWER SET
SET DE BAÑERAY DUCHA DE PRESIÓN BALANCEADA KEYWEST
SKU: 948308, 948671

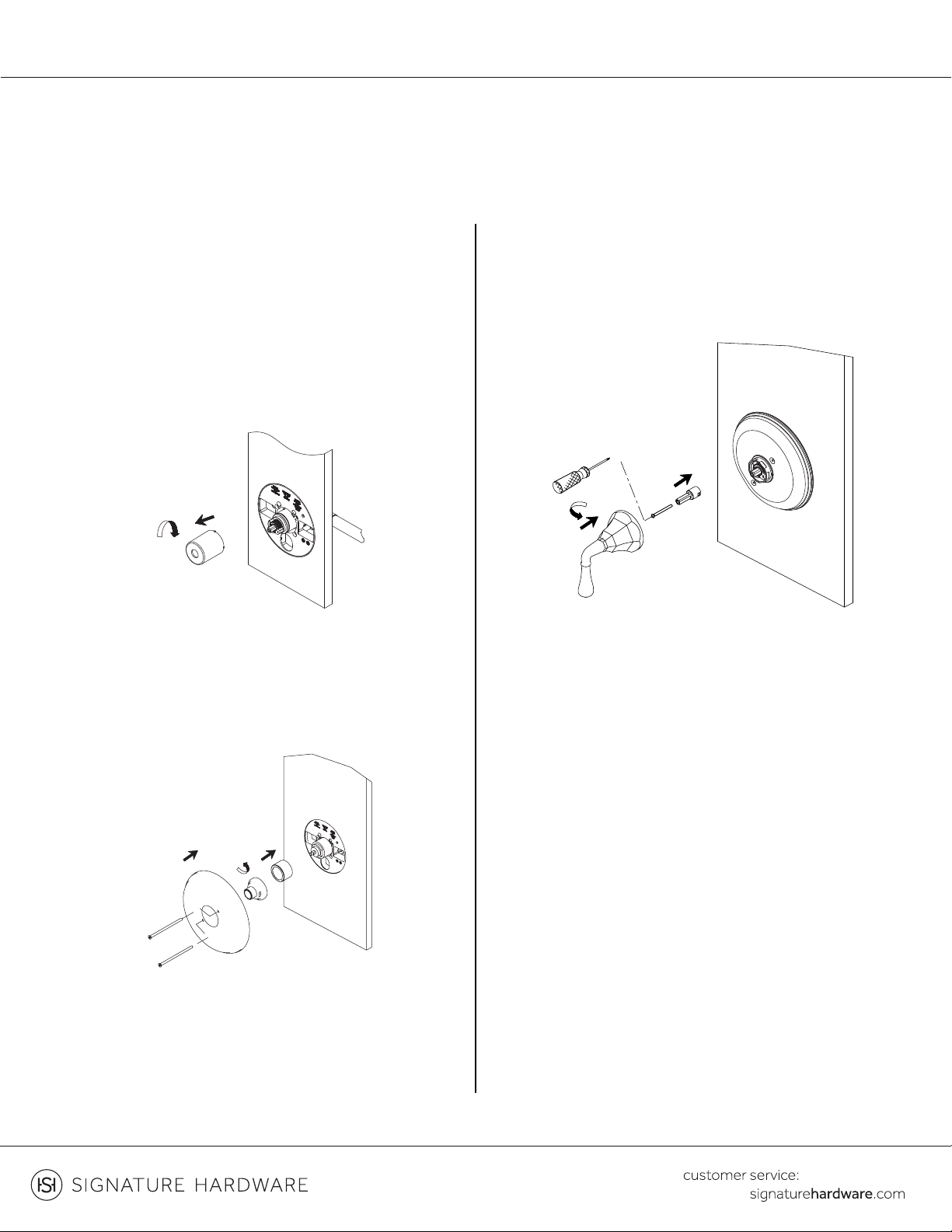

1. Before installing escutcheon, remove the plastic
cap from plaster guard by twisting cap clockwise.
1. Antes de instalar la placa, remueva la tapa plástica
del base para pared, girando la tapa en el sentido de
las agujas del reloj.
2. Install escutcheon onto valve. Reference illustration
below.
2. Instale el escudo sobre la válvula. Ilustración de
referencia a continuación.
3. Attach handle using illustration below as reference.
3. Fije la manija usando la siguiente ilustración como
referencia.
Note
For use with an automatic compensating valve rate at
1.48 gpm (5.6 L/min) or less. This product is


controller. If replacement is ever required, be sure to


product.
Nota
Utilice una válvula reguladora automática de capacidad
nominal para 1.48 gpm (5.6 L/min) o menos. Este
producto está diseñado para cumplircon los
requerimientos de flujo de EPA WaterSense. El caudal se
rige por el controlador de flujo. Si el reemplazo es
necesario, asegúrese de reemplazarlo con un
controlador de flujo compatible con WaterSense para
retener el caudal de conservación de agua de este
producto.
