PRESSURE BALANCE SHOWER SET
JUEGO DE DUCHA CON BALANCE DE PRESIÓN
ENSEMBLE POUR DOUCHE À RÉGULATEUR DE PRESSION
SKU: 953359
REVISED 09/15/2021
CODES: 548712, 522614, 524733, 548713, 524716
545170, 548714, 522615, 524734, 522164
GETTING STARTED
BEFORE YOU BEGIN
We recommend consulting a professional if you are

Hardware accepts no liability for any damage to the
faucet, plumbing, sink, counter top, or for personal
injury during installation.
Observe all local plumbing and building codes.
Unpack and inspect the product for shipping damage.
If any damage is found, contact our Customer
Relations team via live chat at www.signaturehard-
ware.com or by emailing support@siganturehard-
ware.com.
Ensure that you have gathered all the required
materials that are needed for the installation.
ANTES DE COMENZAR
Le recomendamos que consulte a un profesional si no
sabe cómo instalar accesorios de plomería. Signature
Hardware no asume ninguna responsabilidad con
respecto a los daños causados al inodoro, sistema de
plomería, suelo o daños personales durante
la instalación.
Cumpla con todas las normas locales de plomería y
construcción.
Desempaque e inspeccione el producto para determinar
si tiene daños por el envío. Si tiene daños, comuníquese
con nuestro equipo de Relaciones con el Cliente por chat
en directo en www.signaturehardware.com o por correo
electrónico a [e-mail].
AVANT DE COMMENCER
Nous vous recommandons de consulterun professionnel
si vous n’avez pas d’expérience dans l’installation
d’appareils de plomberie. Signature Hardware décline
toute responsabilité en cas de dommage au robinet, à la
plomberie, à l’évier, au comptoirou de blessure corporelle
lors de l’installation.
Respectez tous les codes locaux de plomberie et de
construction.
Déballez et inspectez le produit pour vérifier qu’il n’a pas
été endommagé pendant le transport. Si un dommage
est constaté, communiquez avec notre équipe des
relations avec la clientèle au www.signaturehardware.com
ou par [e-mail].
CÓMO COMENZAR
Asegúrese de haber reunido todos los materiales
necesarios para la instalación.
PREMIERS PAS
Assurez-vous d’avoir réuni tout le matériel nécessaire
à l’installation.
ADDITIONAL QUESTIONS?
Still need help? Check out our Help Center at
www.signaturehardware.com for product and
warranty information, or contact us through live
chat or by emailing support@signaturehard-
ware.com.
¿MÁS PREGUNTAS?
Todavía necesita ayuda. Consulte nuestro Centro de
Ayuda en www.signaturehardware.com para obtener
información de productos ygarantías o comuníquese
con nosotros por chat directo o enviando un correo
electrónico a [e-mail].
D’AUTRES QUESTIONS?
Si vous avez encore besoin de l’ aide. Veuillez consult-
ez notre centre d'aide à l'adresse www.signaturehard-
ware.com pourobtenir des informations sur les
produits et la garantie ou veuillez nous contacter par
clavardage en direct ou par courriel à l'adresse
[e-mail].

21.855.715.1800
water supply.
1. Cierra el suministro de agua.
1. Couper l’alimentation en eau.
2. Verify that the hole sizes and positions of the holes
in the wall are correct. The shower and tub spout
outlet holes should be 1-1/4” diameter. The recom-
mended valve depth twall is 1-3/4” min. to
valve body (1) co
terior surface of the wall. Position the
valve body (1) correctly in the wall with the side marked
"UP" pointing upward.
Note: The distance from the valve to the tub spout stub
out should be between 8” and 18”.
2. Verifique que los tamaños y posiciones de los orificios de
la pared sean los correctos. Los agujeros de salida de la
ducha y de la boquilla de la bañera deben tener 31.75 mm.
La profundidad recomendada para la válvula a la pared
terminada es de 44.5 mm como mínimo a 2.03 mm a 9.44
mm como máximo. Asegúrese de que la cubierta del
cuerpo de la válvula (1) esté al ras de la superficie exterior
terminada de la pared. Coloque el cuerpo de la válvula
correctamente en la pared, con el lado marcado "UP"
(arriba) hacia arriba.
Nota: La distancia entre la válvula y la boquilla del tubo de
salida debe ser de entre 8" (20 cm) y 18" (45 cm).
2. Vérifier que la taille et la position des trous sur le mur sont
correctes. Les trous pour la sortie de douche et le bec de
baignoire doivent mesurer 31,75 mm (1 1/4 po) de
diamètre. La plage de profondeur recommandée pour le
robinet se situe entre 44,45 mm et 60,33 mm (1 3/4 po et
2 3/8 po). Vérifier que le corps du robinet (1) est au même
niveau que le fini de la surface extérieure du mur. Position-
ner le corps du robinet (1) correctement dans le mur, avec
le côté marqué « UP » dirigé vers le haut.

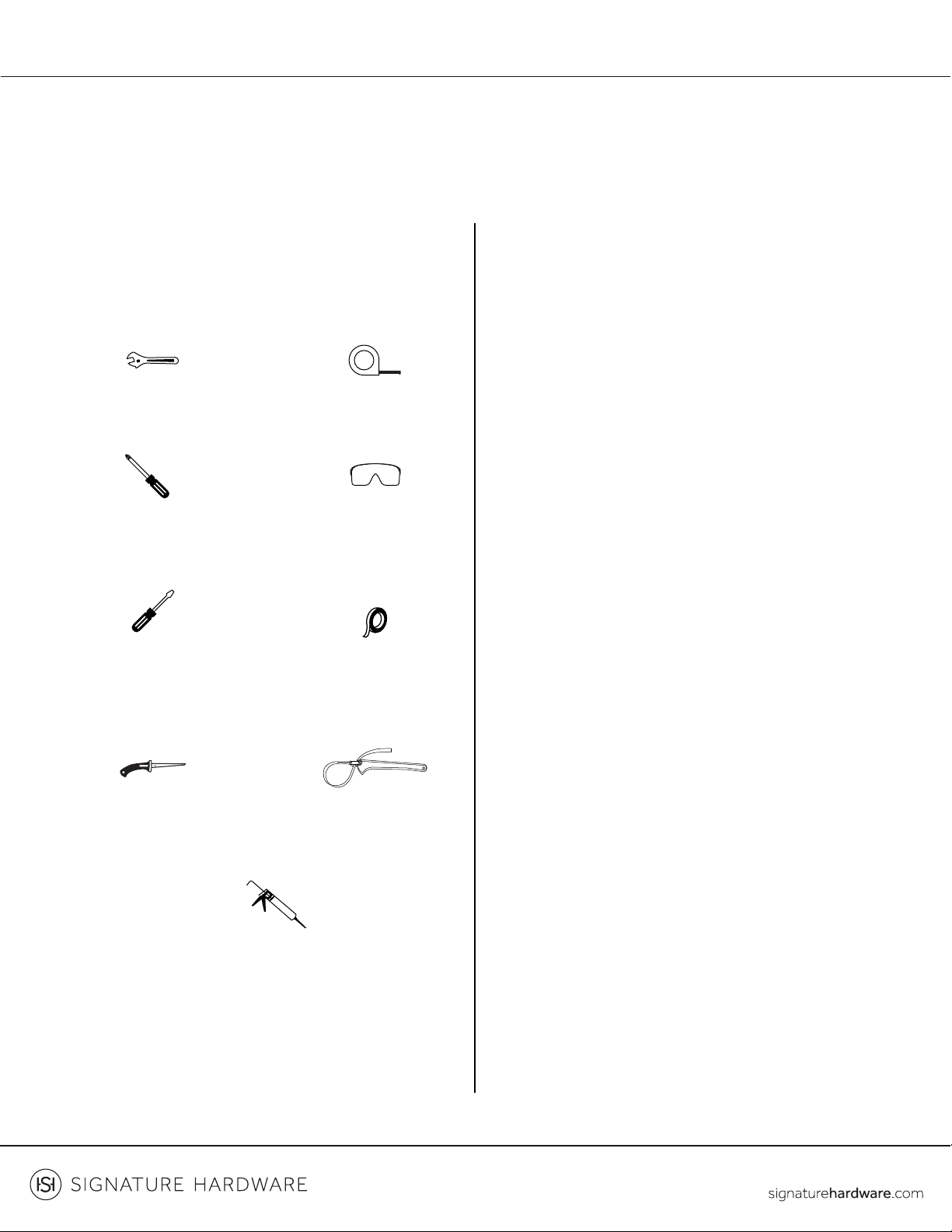

TOOLS AND MATERIALS:
HERRAMIENTAS Y MATERIALES:
OUTILS ET MATÉRIEL:
INSTALLATION
INSTALACIÓN
INSTALLATION
Flathead
Screwdriver
Destornillador de
cabeza plana
Tournevis à tête plate
GUNTHER
PRESSURE BALANCE SHOWER SET
JUEGO DE DUCHA CON BALANCE DE PRESIÓN
ENSEMBLE POUR DOUCHE À RÉGULATEUR DE PRESSION
SKU: 953359
Adjustable Wrench
Llave ajustable
Clé ajustable
Phillips Screwdriver
Destornillador Phillips
Tournevis cruciforme
Safety Glasses
Gafas de seguridad
Lunettes de protection
Tape Measure
Cinta métrica
Ruban à mesurer
Plumbers Tape
Cinta Selladora
Para Rosca
Ruban de plomberie
Keyhole Saw
Sierra de punta
Scie à guichet
Strap Wrench
Llave de Correa
Clé à Sangle
Silicone Sealant
(100% Neutral Cure)
Sellador de silicona
(100% curado neutro)
Produit d’étanchéité en silicone
(à polymérisation neutre à 100 %)

31.855.715.1800

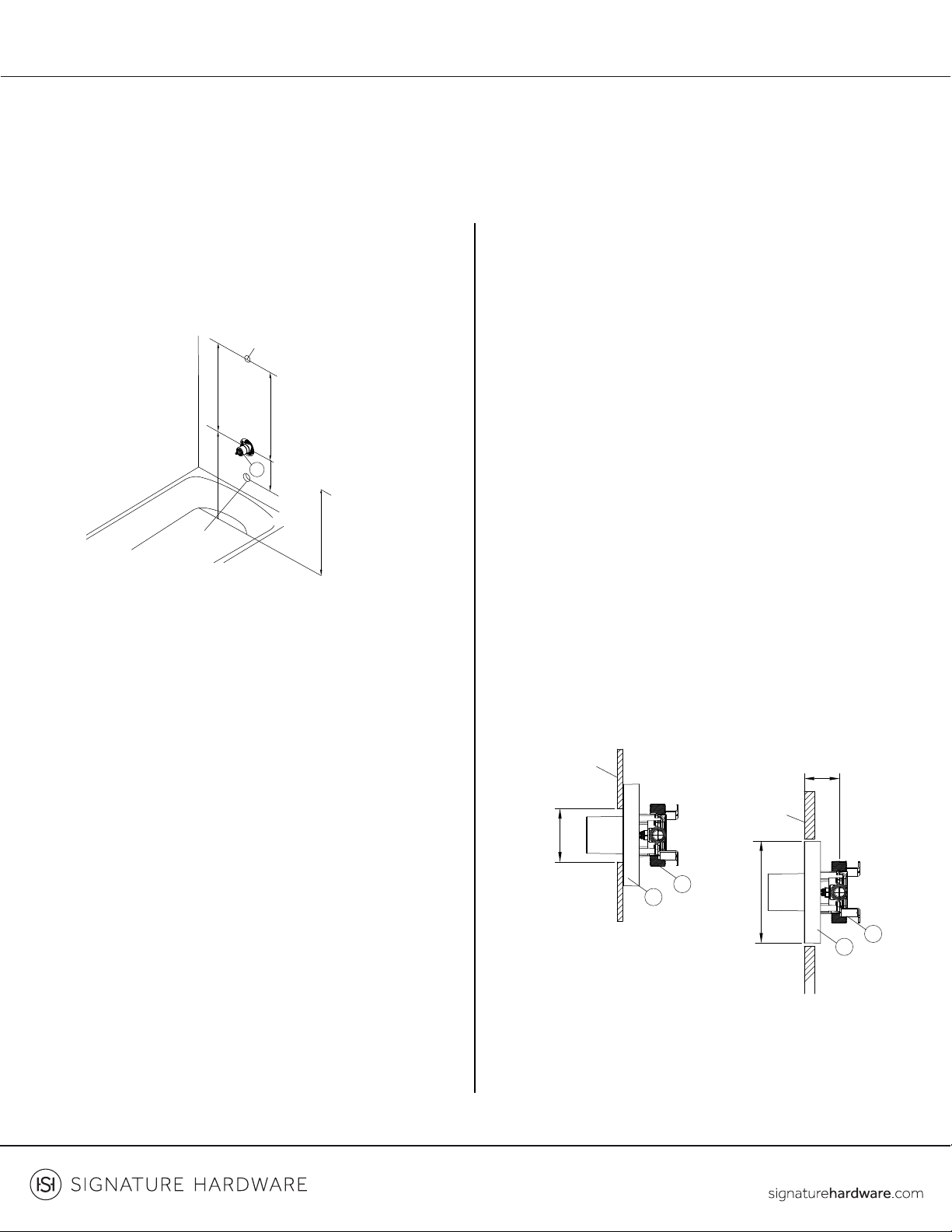

3a. Thin Wall Installation: Are usually built up with
tub surrounds and will be
the main source of support for the valve. The plaster
guard (1) remains attached to the valve.
3a. Instalación En Muro Delgado: Están generalmente
fabricados con materiales como los bordes de fibra de
vidrio de la bañera y será la fuente principal de soporte
para la válvula. La protección de yeso (1) permanece
adherida a la válvula.
3a. Installation sur paroi fine : Généralement constru-
ite avec des matériaux tels que des bords de baignoire en
fibre de verre, et principale source de maintien pour le
robinet. Le protège-plâtre (1) reste attaché au robinet.
1 1/4" 3.2 cm
30" shower only
76.2 cm ducha solamente
douche de 76,2 cm
(30 po) seulement
48" shower only
1.22 cm ducha solamente
douche de 122 cm
(48 po) seulement
48" tub and shower
1.22 cm bañera y ducha
baignoire et douche de
122 cm (48 po)
1 1/4" 3.2 cm


30" tub and shower
76.2 cm bañera y ducha
baignoire et douche de
76,2 cm (30 po)
1
1-3/4" to 2-3/8"
4.4 cm a6 cm
wall
pared acabada
mur fini
wall
pared acabada
mur fini
3-3/8”-6”
6” 15.2 cm
8.6 cm-15.2 cm
1
1
2
2
thin wall installation
instalación en muro delgado
installation sur paroi fine
thick wall installation
instalación en muro grueso
installation sur paroi épaisse
GUNTHER
PRESSURE BALANCE SHOWER SET
JUEGO DE DUCHA CON BALANCE DE PRESIÓN
ENSEMBLE POUR DOUCHE À RÉGULATEUR DE PRESSION
SKU: 953359
3b. Instalación En Muro Grueso: Están generalmente
fabricados con materiales como placa de cemento, placa
de yeso, baldosa, etc. La protección de yeso (1) está
colocada de forma tal que queda a nivel con el muro
terminado. Esto garantiza que la válvula estará en la
posición correcta para aceptar la moldura. La profundi-
dad de la pared para el cuerpo de la válvula (2) se mide
desde el centro de la salida de la ducha hasta la superficie
de la pared terminada. La profundidad debería ser entre
1-3/4" y 2-3/8".
3b. Installation sur paroi épaisse : Généralement
construite avec des matériaux tels qu’un panneau de
ciment, une cloison sèche, des carreaux, etc. La protec-
tion en plastique (1) est placée pour être à égalité avec le
mur fini, afin de s’assurer que le robinet sera dans la
bonne position pour accepter les pièces internes. La
profondeur du corps du robinet (2) dans le mur est
mesurée depuis le centre de la sortie de douche jusqu’au
fini de la surface du mur. La distance acceptable se situe
entre 44,5 mm et 60,3 mm (1 3/4 po et 2 3/8 po).
Remarque : La distance entre le robinet et le bout du
goulot de baignoire qui ressort doit être entre 20,3 et
45,7 cm (8 et 18 po).
3b. Thick Wall Installation: Are usually built up with
materials such as cement board, drywall, tile, etc. The

wall. This ensures that the valve will be at the
correct position to accept the trim. The depth for the
valve body (2) in wall is measured from the center of
the shower outlet twall surface. The
accepted depth distance is 1-3/4" to 2-3/8".

41.855.715.1800
GUNTHER
PRESSURE BALANCE SHOWER SET
JUEGO DE DUCHA CON BALANCE DE PRESIÓN
ENSEMBLE POUR DOUCHE À RÉGULATEUR DE PRESSION
SKU: 953359

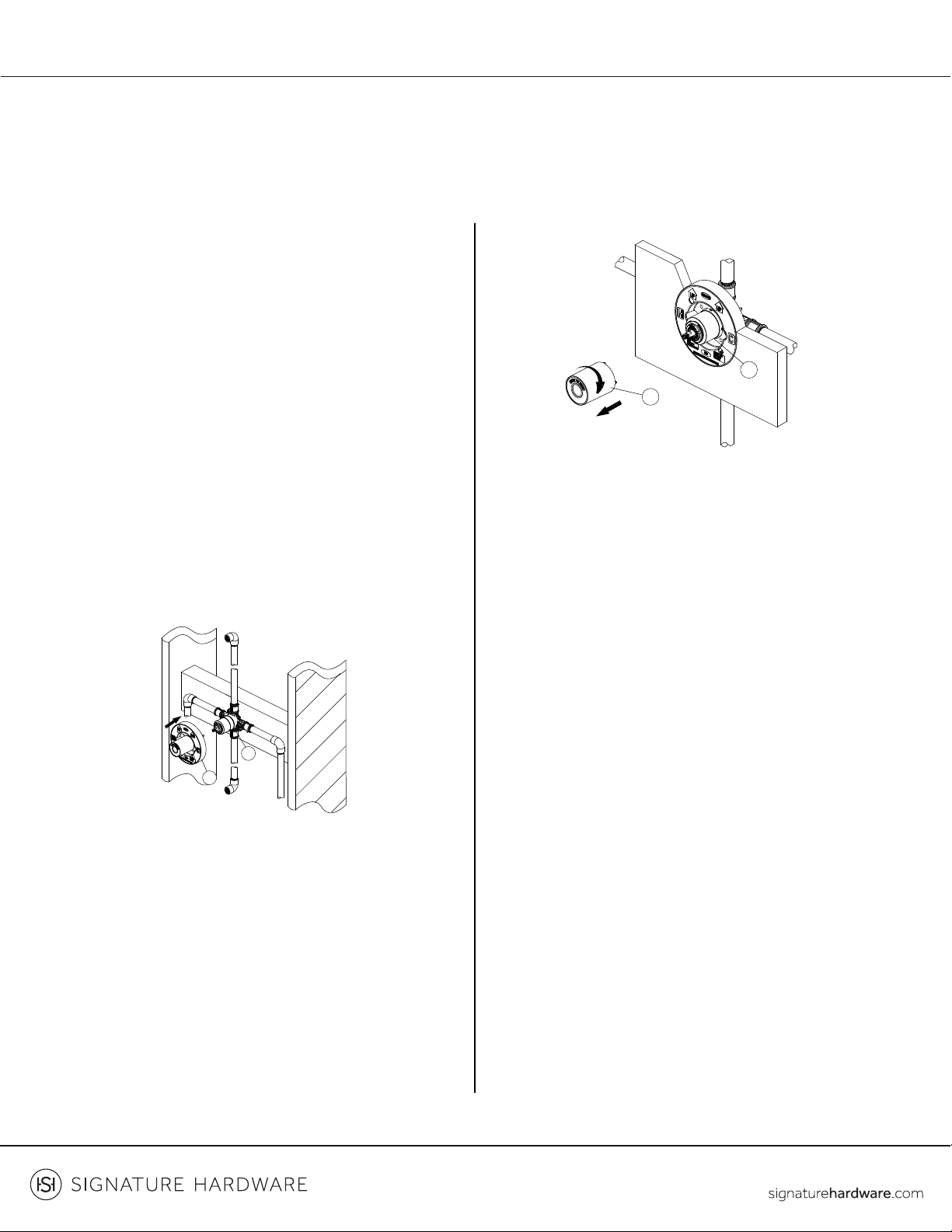

4. Remove the plaster guard (1) from the body (2).
4. Quita el protector de yeso (1) del cuerpo (2).
4. Enlever le protège-plâtre (1) du corps du robinet (2).
5. Fasten the body assembly (1) to cross brace with
mounting screws (2).
Note: Be sure to position the body (1) correctly in the
wall, with the side marked "UP" facing upward.
5. Sujeta el ensamblaje del cuerpo (1) al soporte en cruz
con los tornillos de montaje (2).
Nota: Asegura colocar el cuerpo (1) en la posición
correcta en la pared con el lado marcado "UP" hacia
arriba.
5. Fixer l’ensemble du corps (1) en le renforçant avec des
vis de montage (2).
Remarque : Veiller à placer le corps (1) correctement
dans le mur, avec le côté marqué « UP » orienté vers le
haut.

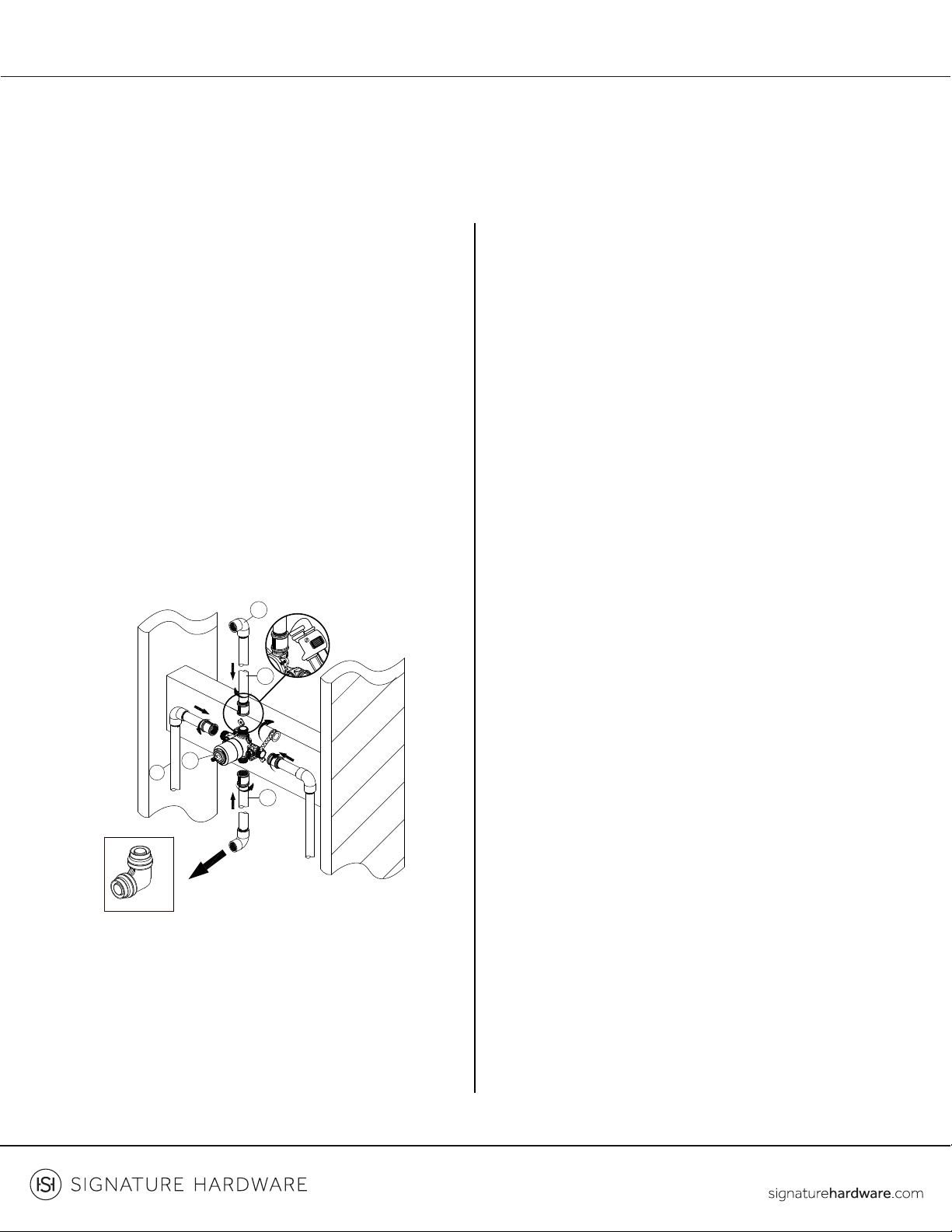

6. With Tub Outlet: Wrap plumbers’ tape around the
pipe threads in a clockwise direction. Connect the hot
and cold water supply lines (1), the shower outlet pipe
(2), and tub outlet pipe (3) by threading them onto the
valve body (5) in a clockwise direction. Tighten the
pipes to the valve body (5) with a pipe wrench.
Connect the pipe elbows (4) to the end of the shower
outlet and tub outlet pipes.
Note: The hot water supply lines go into the "H" inlet,
and the cold water supply lines go into the "C" inlet.
Caution - Pipe elbows (6, not included): Do not use

6. Con Tubo De Salida: Envuelva cinta para plomería
alrededor de las roscas de la tubería hacia la derecha.
Conecte las líneas de suministro de agua fría y caliente (1)
y la tubería de salida de la ducha (2) enroscándolas hacia
la derecha en el cuerpo de la válvula (4). Ajuste las
tuberías al cuerpo de laválvula (5) con una llave para tubo.
Conecte los codos de la tubería (4) al extremo de la salida
de la ducha y las tuberías de salida de la bañera.
Nota: Las líneas de suministro de agua caliente van en la
entrada "H", y las líneas de suministro de agua fría van en
la entrada "C".
Precaución 
usar acoplamientos de encaje a presión (Figura 1).
1
2
1
2

51.855.715.1800
GUNTHER
PRESSURE BALANCE SHOWER SET
JUEGO DE DUCHA CON BALANCE DE PRESIÓN
ENSEMBLE POUR DOUCHE À RÉGULATEUR DE PRESSION
SKU: 953359
7. With No Tub Outlet: Wrap plumbers’ tape around
the pipe threads in a clockwise direction. Connect the
hot and cold water supply lines (1), the shower outlet
pipe (2) by threading them into the valve body (4) in a
clockwise direction. Then insert the plug (5) into the
bottom of the valve body (4). Tighten the pipes to the
valve body (4) with a pipe wrench. Connect the pipe
elbows (3) to the end of the shower outlet.
Note: The hot water supply lines go into the "H" inlet,
and the cold water supply lines go into the "C" inlet.
7. Sin Tubo De Salida: Envuelva cinta para plomería
alrededor de las roscas de la tubería hacia la derecha.
Conecte las líneas de suministro de agua fría y caliente (1)
y la tubería de salida de la ducha (2) enroscándolas hacia
la derecha en el cuerpo de la válvula (4). Después inserte
el tapón (5) en la parte inferiordel cuerpo de la válvula (4).
Ajuste las tuberías al cuerpo de la válvula (4) (3) al
extremo de la salida de la ducha.
Nota: Las líneas de suministro de agua caliente van en la
entrada "H", y las líneas de suministro de agua fría van en
la entrada "C".
7. Sans sortie de baignoire : Envelopper du ruban de
plomberie autour des filets du tuyau dans le sens horaire.
Raccorder les conduites d’alimentation en eau chaude et
en eau froide (1) et le tuyau de sortie de douche (2) en les
insérant dans le corps du robinet (4) dans le sens horaire.
Insérer ensuite le bouchon (5) au fond du corps du
robinet (4). Serrer les tuyaux sur le corps du robinet (4) à
l’aide d’une clé à tube. Raccorder les tubes coudés (3) à
l’extrémité de la sortie de douche.
Remarque : L’arrivée d’eau chaude doit être raccordée
sur le côté « H » du robinet, et l’arrivée d’eau froide sur le
côté « C ».
6. Avec sortie de baignoire : Envelopper du ruban de
plomberie autour des filets du tuyau dans le sens horaire.
Raccorder les conduites d’alimentation en eau chaude et
en eau froide (1), le tuyau de sortie de douche (2) et le
tuyau de sortie de baignoire (3) en les insérant dans le
corps du robinet (5) dans le sens horaire. Serrer les
tuyaux sur le corps du robinet (5) à l’aide d’une clé à tube.
Raccorder les tubes coudés (4) à l’extrémité des tuyaux
de sortie de douche et de baignoire.
Remarque : L’arrivée d’eau chaude doit être raccordée
sur le côté « H » du robinet, et l’arrivée d’eau froide sur le
côté « C ».
Attention - tuyaux coudés (6, non inclus) : Ne pas utiliser
de raccords à poussoir (Fig 1).
1
5
4
3
2
Fig1
X

61.855.715.1800
GUNTHER
PRESSURE BALANCE SHOWER SET
JUEGO DE DUCHA CON BALANCE DE PRESIÓN
ENSEMBLE POUR DOUCHE À RÉGULATEUR DE PRESSION
SKU: 953359
8. Si les entrées d’eau chaude et froide sont inversées
(chaud à droite et froid à gauche), enlever l’écrou à
portée sphérique (1) du corps du robinet (3) dont les
raccords d’alimentation sont inversés. Tourner la
cartouche (2) sur 180° pour que l’indication H apparaisse
sur la droite. Installer la cartouche en s’assurant que la clé
est complètement engagée dans la fente du corps du
robinet (3). Faire glisser l’écrou à portée sphérique (1)
par-dessus la cartouche (2) et les insérer dans le corps
du robinet (3). Serrer fermement à la main.
Remarque : Ne pas installer le corps du robinet (3) à
l’envers.
8. If the hot and cold inlets are reversed (hot on right
and cold on left), remove bonnet (1) from the valve
body (3) with reversed supply connections. Rotate the
cartridge (2) 180°, so H appears on the right. Install the
cartridge making sure that the key is fully engaged with
the slot in the valve body (3). Slide the bonnet (1) over
the cartridge (2) and thread them onto the valve body
(3). Hand tighten securely.
Note: Do not install the valve body (3) upside down.
8. Si las entradas fría y caliente están invertidas (caliente
en la derecha y fría en la izquierda), retire el bonete (1) del
cuerpo de la válvula (3) con las conexiones de suministro
invertidas. Gire el cartucho (2) 180°, para que H aparezca
en la derecha. Instale el cartucho, asegurándose de que la
llave esté completamente metida en la ranura en el
cuerpo de la válvula (3). Deslice el bonete (1) sobre el
cartucho (2) y enrósquelos en el cuerpo de la válvula (3).
Apriete a mano firmemente.
Nota: ¡No instale el cuerpo de laválvula (3) al revés!
1
5
4
3
2
Cold
Fría
Froid
Cold
Fría
Froid
Cold
Fría
Froid
Hot
Caliente
Chaud
Hot
Caliente
Chaud
Hot
Caliente
Chaud
reverse installation
instalación inversa
Installation inversée
reverse installation
instalación inversa
Installation inversée
normal installation
instalación normal
Installation normale
normal installation
instalación normal
Installation normale
H
H
1
2
3

71.855.715.1800
GUNTHER
PRESSURE BALANCE SHOWER SET
JUEGO DE DUCHA CON BALANCE DE PRESIÓN
ENSEMBLE POUR DOUCHE À RÉGULATEUR DE PRESSION
SKU: 953359
9. Use two 1/2" iron pipe plugs to seal both shower
outlet and tub spout outlet. Turn cartridge stem
counterclockwise tTurn on hot
and cold water lines to full open position for one
minute each. Check for leakswater at faucet.
Slowly remove pipe plugs from tub and shower outlets
to relieve pressure.
9. Use dos tapones de tubería de hierro de 1/2" para
sellar la salida de la ducha y de la boquilla de la bañera.
Gira por completo el vástago del cartucho hacia la
izquierda en la posición de mezclado. Abre completa-
mente las líneas de suministro de agua caliente y fría
durante un minuto. Verificar que no haya filtraciones.
Cierra la llave del agua en el grifo. Quita lentamente los
tapones de la tubería de salida de la bañera y la ducha
para aliviar la presión.
9. Utiliser des bouchons de tuyaux en fer de 1,27 cm (1/2
po) pour fermer les sorties de douche et de bec de
baignoire. Tourner la tige de cartouche au maximum
dans le sens antihoraire, jusqu’à la position mélange.
Ouvrir complètement les conduites d’eau chaude et
d’eau froide pendant une minute chacune. Surveiller la
présence de fuites. Couper l’eau au robinet. Enlever
lentement les bouchons des tuyaux des sorties de
baignoire et de douche pour relâcher la pression.
10. Turn on water allowing water tow from tub
outlet or shower outlet without tub spout until all
foreign matter has cleared the line. Block one outlet
using 1/2" iron pipe plug (1) t
the owater at faucet.
10. Abra el agua permitiendo que fluya desde la salida de
la bañera o de la ducha sin la boquilla de la bañera hasta
que todo el material extraño se haya eliminado de la línea.
Bloquee una salida usando el tapón de tubería de hierro
de 1/2" (1) para limpiar los desechos de la otra salida.
Corte el agua en el grifo.
10. Ouvrir l’arrivée d’eau pour permettre à l’eau de couler
des sorties de baignoire ou de douche sans le bec,
jusqu’à ce que tous les corps étrangers soient expulsés
de la conduite. Obstruer une sortie en utilisant un
bouchon de tuyau de 1,27 cm (1/2 po) (1) pour éliminer
les débris de l’autre sortie. Couper l’eau au robinet.
tub and shower combinations
combinaciones de bañera y ducha
combinaisons baignoire et douche
shower only installation
sólo instalación de ducha
installation de la douche seulement
1
1

81.855.715.1800
GUNTHER
PRESSURE BALANCE SHOWER SET
JUEGO DE DUCHA CON BALANCE DE PRESIÓN
ENSEMBLE POUR DOUCHE À RÉGULATEUR DE PRESSION
SKU: 953359
11. Place the plaster guard (1) onto the valve body (2).
Note: Be sure to position the plaster guard (1)
correctly onto the valve body (2), with the side marked
"SHOWER" facing upward.
11. Coloca el protectorde yeso (1) en el cuerpo de la
válvula (2).
Nota: Asegúrate de colocar el protectorde yeso (1)
correctamente sobre el cuerpo de la válvula (2), con el
lado de la marca “SHOWER” (ducha) hacia arriba.
11. Placer le protège-plâtre (1) sur le corps du robinet
(2).
Remarque : Veiller à positionner le protège-plâtre (1)
correctement sur le corps du robinet (2), avec la face
marquée « SHOWER » (douche) orientée vers le haut.
12. Before adjusting the temperature, remove the
plastic cap (1) from the valve body (2) by twisting the
cap in a clockwise direction.
12. Cómo quitar la tapa de plástico Antes de cómo
ajustar la temperatura, quita la tapa plástica (1) del
cuerpo de la válvula (2) girando la tapa en el sentido de las
manecillas del reloj.
12. Avant d’ajuster la température, retirer le bouchon en
plastique (1) du corps du robinet (2) en le faisant tourner
dans le sens horaire.
13. Rotate the lever counterclockwise until the water is
trature, not to e
120 degrees F/49 degrees C. Seasonal maintenance
rature may be required
due to changes in groundwater temperature.
Note: Turn lever tra-
ture is set.
13. Haga girar la palanca en dirección contraria a las
agujas del reloj hasta que el agua llegue a la temperatura
máxima deseada, sin excederlos 120 grados F/ 49
grados C. Puede ser necesario un mantenimiento
estacional de la temperatura máxima de salida debido a
cambios en la temperatura del agua en los terrenos.
Nota: Coloque la palanca en posición cerrado una vez
ajustada la temperatura.
13. Faire tourner le levier dans le sens antihoraire jusqu’à
ce que l’eau atteigne la température maximale
souhaitée, sans dépasser 49 °C (120 °F). Un ajustement
saisonnier de la température maximale en sortie peut
être requis du fait des changements de température des
eaux souterraines.
Remarque : Tourner le levier sur la position fermée
lorsque la température est réglée.
2
1
2
1

91.855.715.1800
GUNTHER
PRESSURE BALANCE SHOWER SET
JUEGO DE DUCHA CON BALANCE DE PRESIÓN
ENSEMBLE POUR DOUCHE À RÉGULATEUR DE PRESSION
SKU: 953359
15. For colder water, adjust the limit stop ring (1) in a
clockwise direction and reinstall the limit stop ring (1)
onto the cartridge assembly (2). For hotter water,
adjust the limit stop ring (1) in a counterclockwisedi-
rection and reinstall the limit stop ring (1) onto the
cartridge assembly (2).
Note: A thermometer can be held in the running
water to aid in reaching the desired water tempera-
ture.
15. Cómo ajustar la deseada temperatura máxima del
agua Para agua más fría, ajusta el aro de retención del
límite (1) hacia la derecha y vuelve a instalarlo (1) en el
conjunto del cartucho (2). Para agua más caliente, ajusta
el aro de retención del límite (1) hacia la izquierda y vuelve
a instalarlo (1) en el conjunto del cartucho (2).
Nota: Puede colocarse un termómetro en el agua
corriente para ayudar a alcanzar la temperatura deseada
del agua.
15. Pour l’eau froide, régler l’anneau de fin de course (1)
dans le sens horaire et réinstaller l’anneau (1) sur
l’ensemble de la cartouche (2). Pour l’eau chaude, régler
l’anneau de fin de course (1) dans le sens antihoraire et
réinstaller l’anneau (1) sur l’ensemble de la cartouche (2).
Remarque : Vous pouvez tenir un thermomètre sous
l’eau courante pour vérifier que la température d’eau
souhaitée est atteinte.
14. Removing the limit stop ring, remember the
position of the limit stop ring (1) on the cartridge

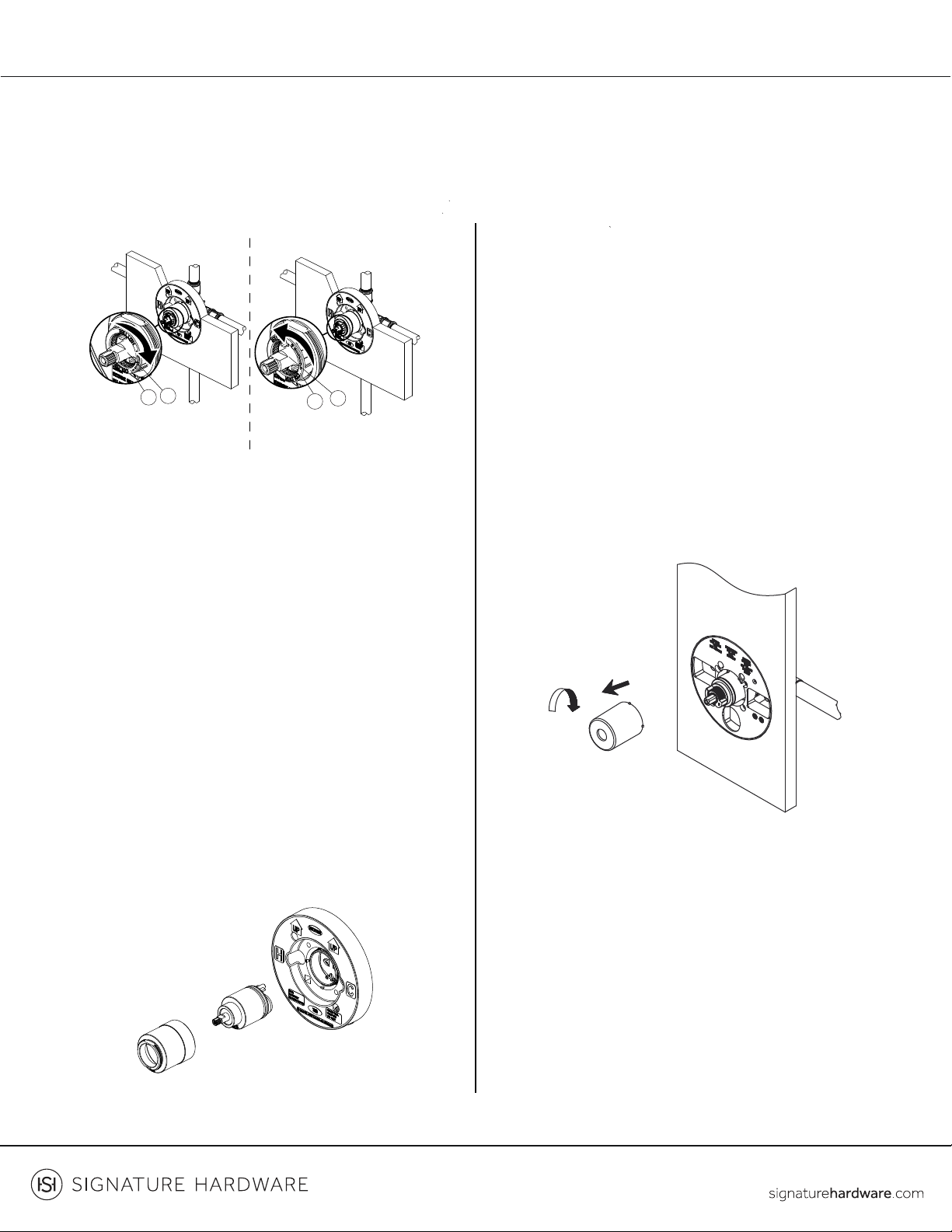

assembly (2). Remove the limit stop ring (1) from the
cartridge assembly (2).
14. Cómo quitar el aro de retención de límite, Recuerda
la posición del aro de retención del límite (1) en el
conjunto del cartucho (2). Quita el aro del tope de límite
(1) del ensamblaje del cartucho (2).
14. En enlevant l’anneau de fin de course, ne pas oublier
la position de cet anneau (1) sur l’ensemble de la
cartouche (2). Enlever l’anneau de fin de course (1) de
l’ensemble de la cartouche (2).
hottest
calor maxmo
Température
la plus élevée
120 F
49 C
12

10 1.855.715.1800
GUNTHER
PRESSURE BALANCE SHOWER SET
JUEGO DE DUCHA CON BALANCE DE PRESIÓN
ENSEMBLE POUR DOUCHE À RÉGULATEUR DE PRESSION
SKU: 953359
hotter water
agua más caliente
eau plus chaude
colder water
agua más fría
eau plus froide
1
122
16. If faucet leaks frwater
supplies and replace the cartridge (1).
Note: Install cartridge (1) correctly for proper handle
rotation.
16. Si el grifo gotea en la llave, cierre las líneas de suminis-
tro de agua y reemplace el cartucho (1).
Nota: Instale correctamente el cartucho (1) para
asegurar la rotación adecuada de la manija.
16. Si le robinet fuit au niveau du bec, couper l’arrivée
d’eau et remplacer la cartouche (1).
Remarque : Installer la cartouche (1) correctement pour
que la poignée tourne dans le bon sens.
1. Before installing escutcheon, remove the plastic cap
from plaster guard by twisting cap clockwise.
1. Antes de instalar la placa, remueva la tapa plástica del
base para pared, girando la tapa en el sentido de las
agujas del reloj.
1. Avant d’installerla rosace, retirez le bouchon en
plastique de la protection en plastique en faisant tourner
le bouchon dans le sens horaire.

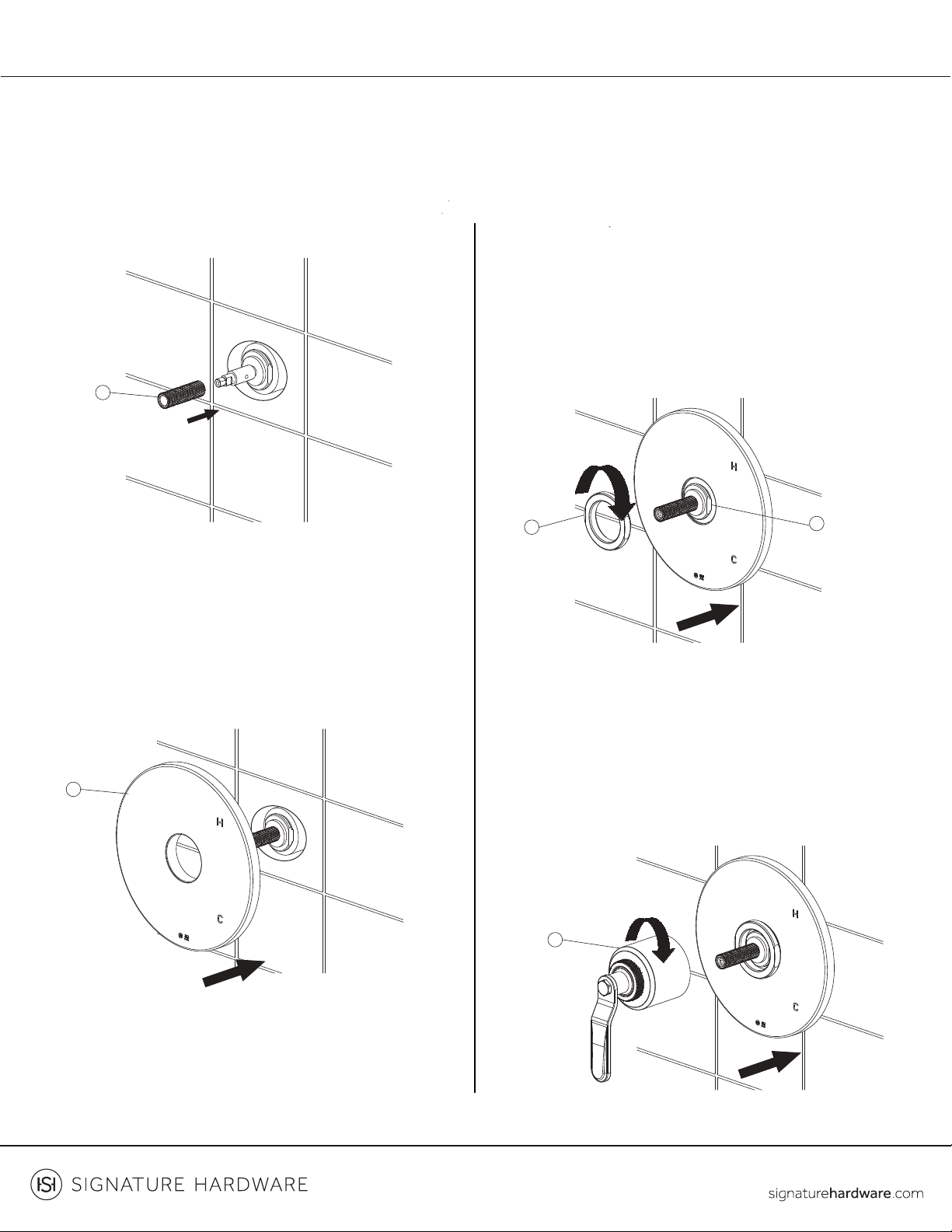

TRIM INSTALLATION
INSTALACIÓN DEL ACABADO
INSTALLATION DES PIÈCES DE
FINITION

2. Instale la extensión del vástago de bronce (1) al cuerpo
de la válvula.
2. Installez la prolongation de la tige en cuivre (1) dans le
corps du robinet.

11 1.855.715.1800
GUNTHER
PRESSURE BALANCE SHOWER SET
JUEGO DE DUCHA CON BALANCE DE PRESIÓN
ENSEMBLE POUR DOUCHE À RÉGULATEUR DE PRESSION
SKU: 953359
1
3. Carefully slide the escutcheon (1) onto the valve.
3. Deslice con cuidado la pieza decorativa (1) en la válvula.
3. Faites doucement glisser la rosace (1) sur le robinet.
1
4. Install the nut (1) to the thread (2) on valve body.
4. Instale la extensión del vástago de bronce (1) al cuerpo
de la válvula
4. Installez l’écrou (1) sur a partie filetée (2) du corps du
robinet.
12

the handle seat (1).
5. Coloque la manija en la extensión del vástago de
bronce y ajuste la base de la manija (1).
5. Placez la poignée sur la prolongation de la tige en
cuivre et serrez le siège de poignée (1).
1

12 1.855.715.1800
GUNTHER
PRESSURE BALANCE SHOWER SET
JUEGO DE DUCHA CON BALANCE DE PRESIÓN
ENSEMBLE POUR DOUCHE À RÉGULATEUR DE PRESSION
SKU: 953359
6. Measure and note the distance"XX" (the distance
between the bottom of handle assembly (1) and
escutcheon (2)).
6. Mida y anote la distancia "XX" (la distancia entre la parte
inferior del ensamble de la manija (1) yla pieza decorativa
(2)).
6. Mesurez et notez la distance « XX » (la distance entre le
bas de l’ensemble de la poignée (1) et la rosace (2)).
1
2
7. Remove the handle assembly (1) , nut (2) ,

valve body.
7. Retire el ensamble de la manija (1), la tuerca (2) , la
pieza decorativa (3) y la extensión del vástago de bronce
(4) del cuerpo de la válvula.
7. Retirez l’ensemble de la poignée (1), l’écrou (2), la
rosace (3) et la prolongation de la tige en cuivre (4) du
corps du robinet.
3 4
1
2

step #6. (Never cut the stem while still on the valve.
This may damage the valve.)
8. Corte la extensión del vástago de bronce (1) según se
describe en el paso 6. (Nunca corte elvástago mientras
aún esté en laválvula. Esto puede dañarla).
8. Coupez la prolongation de la tige en cuivre (1) de la
distance notée à l’étape 6.
(Ne coupez jamais la tige alors qu’elle se trouve sur le
robinet, cela pourrait endommager le robinet.)
1

GUNTHER
PRESSURE BALANCE SHOWER SET
JUEGO DE DUCHA CON BALANCE DE PRESIÓN
ENSEMBLE POUR DOUCHE À RÉGULATEUR DE PRESSION
SKU: 953359

Tighten screw (2).
9. Coloca la extensión del vástago de latón (1)
en el cuerpo de la válvula.Aprieta el tornillo (2).
9. Insérez la prolongation de la tige en cuivre (1) dans le
corps du robinet. Serrez la vis (2).
1
2
10. Carefully slide the escutcheon (1) onto the valve.
Install the nut (2) to the thread (3) on valve body.
10. Coloca la placa decorativa (1) en el cuerpo de la
válvula con el orificio de drenaje (2) en la base. Coloca la
manija en la extensión del vástago de latón y aprieta el
asiento de la manija (3).
10. Faites doucement glisser la rosace (1) sur le robinet.
Installez l’écrou (2) sur a partie filetée (3) du corps du
robinet.
1
2
3

tighten the handle seat (1).
11. Coloque la manija en la extensión del vástago de
bronce y ajuste la base de la manija (1).
11. Placez la poignée sur la prolongation de la tige en
cuivre et serrez le siège de poignée (1).
1
13 1.855.715.1800

GUNTHER
PRESSURE BALANCE SHOWER SET
JUEGO DE DUCHA CON BALANCE DE PRESIÓN
ENSEMBLE POUR DOUCHE À RÉGULATEUR DE PRESSION
SKU: 953359

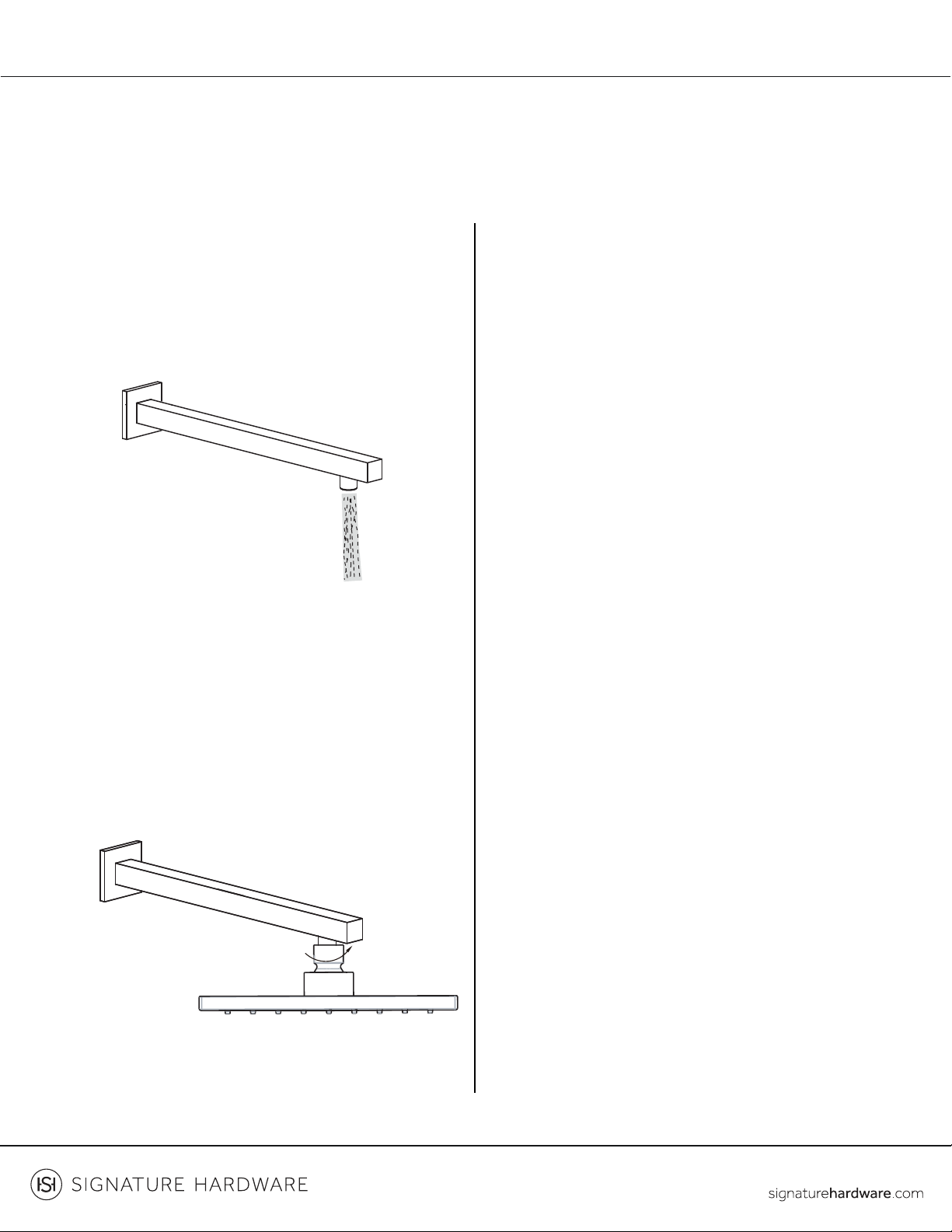

13. Apply plumbers tape to the threads of the shower
arm.
13. Aplique cinta para plomero en las roscas del brazopa-
ra ducha.
13. Appliquer du ruban de plomberie sur le filetage du
bras de douche.
12. Installation completed.
12. Instalación finalizada.
12. Installation terminée
14. Install the shower arm using a strap wrench.
14. Instale el brazo para ducha usando una llave de
cincha.
14. Installer le bras de douche à l’aide d’une clé à
courroie.
15. Install the escutcheon.
15. Instale el chapetón.
15. Installer la rosace.
14 1.855.715.1800

GUNTHER
PRESSURE BALANCE SHOWER SET
JUEGO DE DUCHA CON BALANCE DE PRESIÓN
ENSEMBLE POUR DOUCHE À RÉGULATEUR DE PRESSION
SKU: 953359
15 1.855.715.1800

16. Haga correr agua para eliminar los residuos.
16. Faire couler l’eau pour éliminer les débris éventuels.
17. Install new shower head on shower arm. Thread
the ball onto the shower arm clockwise.
17. Instala el nuevo cabezal de ducha en el brazo de la
ducha. Enrosca la bola en el brazo de la ducha hacia la
derecha.
17. Installer le nouveau pommeau de douche surle bras
de douche. Visserla boule sur le bras de douche dans le
sens horaire.
