Siko AS510 Operation manual

AS510 Datum 19.02.2003 Art.Nr. 80306 Z.Nr. 8668049 Änd.Stand 63/03 1
Benutzerinformation
AS510
Auswerteelektronik
DEUTSCH
1. Gewährleistungshinweise
• Lesen Sie vor der Montage und der Inbetriebnah-
me dieses Dokument sorgfältig durch. Beachten Sie
zu Ihrer eigenen Sicherheit und der Betriebssicher-
heit alle Warnungen und Hinweise.
• Ihr Produkt hat unser Werk in geprüftem und
betriebsbereitem Zustand verlassen. Für den Be-
trieb gelten die angegeben Spezifikationen und die
Angaben auf dem Typenschild als Bedingung.
• Garantieansprüche gelten nur für Produkte der
Firma SIKO GmbH. Bei dem Einsatz in Verbindung
mit Fremdprodukten besteht für das Gesamtsystem
kein Garantieanspruch.
• Reparaturen dürfen nur im Werk vorgenommen
werden. Für weitere Fragen steht Ihnen die Firma
SIKO GmbH gerne zur Verfügung.
2. Identifikation
Das Typenschild zeigt den Gerätetyp mit Varianten-
nummer. Die Lieferpapiere ordnen jeder Varianten-
nummer eine detaillierte Bestellbezeichnung zu.
z.B. AS510-0023
Varianten-Nr.
Geräte-Typ
3. Mechanische Montage
Die Montage darf nur gemäß der angegebenen IP-
Schutzart vorgenommen werden. Das System muss
ggfs. zusätzlich gegen schädliche Umwelteinflüsse,
wie z.B. Spritzwasser, Lösungsmittel, Staub, Schlä-
ge, Vibrationen, starkeTemperaturschwankungen
geschützt werden.
Das Gerät ist für die Montage mittels Schraubbefesti-
gung vorgesehen. Die seitlich an den Laschen vor-
handenen Bohrungen können zum direkten An-
schrauben verwendet werden. (s. Abb.1)
Abb. 1: Montage / Anschlüsse
4. Elektrischer Anschluss
• Anschlussverbindungen dürfen nicht unter Span-
nung geschlossen oder gelöst werden
• Verdrahtungsarbeiten dürfen nur spannungslos
erfolgen!
• Vor dem Einschalten sind alle Leitungsanschlüsse
und Steckverbindungen zu überprüfen.
Hinweise zur Störsicherheit
Alle Anschlüsse sind gegen äußere Störeinflüsse
geschützt. Der Einsatzort ist aber so zu wählen,
dass induktive oder kapazitive Störungen nicht
auf den Sensor oder dessen Anschlussleitung
einwirken können ! Durch geeignete Kabelführung
und Verdrahtung können Störeinflüsse (z.B.von
Schaltnetzteilen, Motoren, getakteten Reglern oder
Schützen) vermindert werden.
Erforderliche Maßnahmen:
• Nur geschirmtes Kabel verwenden. Den Kabel-
schirm beidseitig auflegen. Litzenquerschnitt der
Leitungen min. 0,14mm2, max.0,5mm2
• Die Verdrahtung von Abschirmung und Masse
(0V)musssternförmigundgroßflächigerfolgen.Der
Anschluss der Abschirmung an den Potentialaus-
gleichmuss großflächig (niederimpedant) erfolgen.
• Das System muss in möglichst großem Abstand

2 AS510 Datum 19.02.2003 Art.Nr. 80306 Z.Nr. 8668049 Änd.Stand 63/03
von Leitungen eingebaut werden, die mit Störun-
gen belastet sind; ggfs. sind zusätzliche Maßnah-
men wie Schirmbleche oder metallisierte Gehäu-
se vorzusehen. Leitungsführungen parallel zu Ener-
gieleitungen vermeiden.
• Schützspulen müssen mit Funkenlöschgliedern
beschaltet sein.
Spannungsversorgung
Die Spannungswerte sind abhängig von der Geräte-
ausführung und sind den Lieferpapieren oder dem
Typenschild zu entnehmen:
z.B.: 24 VDC ±20%
Anschlussbelegung
Die Ausgangssignale und die Versorgungsspannung
werden über eine 9-polige D-SUB-Steckverbindung
geführt. (siehe Abb.1)
Achtung! Schrauben Sie den D-SUB-Stecker mit den
dafür am Stecker vorgesehenen Schrauben an der
Buchse fest. Nur so ist eine saubere und stabile
elektrische Verbindung gewährleistet.
Pin Nr. Signal
1A
2A/
3 GND(fürAusgangssignale)
4B
5B/
60/
70
8 +UB
9 GND (für Versorgung)
5. Parametereinstellungen
Vor dem Anschluss der Spannungsversorgung kann
die AS510 konfiguriert werden. Dazu können fol-
gende Einstellungen am von aussen zugänglichen
DIP-Schalter vorgenommen werden.
• Ausgangsschaltung
• Auflösung
• Indexsignallänge
Abb. 2: DIP-Schalter-Einstellungen
Im Inneren des Gehäuse befindet sich der DIP-
Schalter SW_2 (siehe Abb. 3). Zur Einstellung des
Pulsabstandes sind folgende Schritte erforderlich:
• Lösen der vier Gehäuseschrauben (siehe Abb. 1)
• Einstellung am DIP-Schalter SW_2 entsprechend
Tab. 1 vornehmen
• Gehäusedeckel wieder schließen
Abb. 3: Abbildung Schalter
Achtung ! Schalter SW2_4 und SW2_5 dürfen nicht
verändert werden!
Pulsabstände [µs]
SW_2.1 SW_2.2 SW_2.3
4µs off off on
2µs off on off
1µs off on on
0,5µs on off off
0,25µs on off on
Tab. 1: Switch SW_2 Parameter
Maximale Verfahrgeschwindigkeit [m/s]
Pulsabstand Auflösung [in mm]
[in µs] 0.01 0.02 0.025 0.05 0.1
4µs 1.5 3 4 7,5 15
2µs 3 6 7,5 10 25
1µs 6 12 15 25 25
0,5µs 12 25 25 25 25
0,25µs 25 25 25 25 25
Tab. 2: Verfahrgeschwindigkeit in Abhängigkeit von
Pulsabstand und Auflösung
DIP-Schalter SW_2
DIP-Schalter6-pol. Miniatur-
Buchse für Sensor
9-pol. D-SUB

AS510 Datum 19.02.2003 Art.Nr. 80306 Z.Nr. 8668049 Änd.Stand 63/03 3
Grundeinstellungen
Soweit nicht separat vermerkt, gilt folgende Grund-
einstellung:
Ausgangsbeschaltung: PP
Auflösung: 0.01mm
Indexsignallänge: 1 Inkrement
Pulsabstand: 1µs
6. Ausgangssignale
Die Auswerteelektronik setzt die magnetische Län-
geninformationen des Magnetsensors in inkremen-
tale Ausgangssignale um. Die Ausgabe der Signale
erfolgt geschwindigkeitsproportional. Es ist zu be-
achten, dass im Stillstand Impulse von der Breite
deseingestellten Pulsabstandes auftreten können
(bedingt durch interne Interpolationverfahren).
Der Pulsabstand kann durch Verstellen des DIP-
Switch 2 (siehe Tab.1) verändert werden. Diese
Veränderung hat direkte Auswirkungen auf die
Verfahrgeschwindigkeit (siehe Tab. 2).
Achtung! Bei der Dimensionierung der Nachfolge-
elektronik ist zu beachten, dass diese für die
eingestellte Pulsbreite ausgelegt ist.
Signalfolge
Das Referenzsignal 0 wird unabhängig von der
Auflösung alle 5 mm ausgegeben.

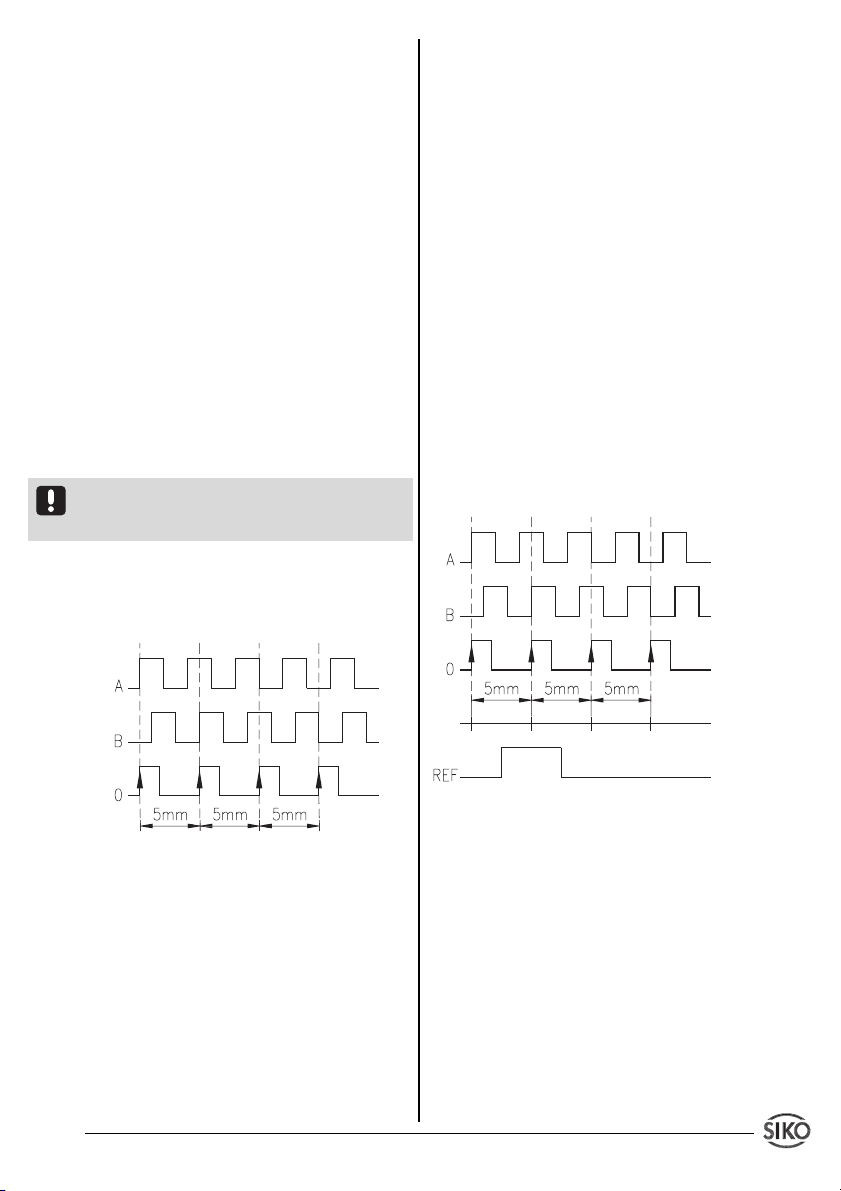

Abb. 4: Ausgangssignale A und B mit Referenzsignal
(1 Inkrement)
Auflösung / Pulsabstand
Soweit nicht separat vermerkt, ist das Gerät werkssei-
tig voreingestellt (siehe Kap. 5, Grundeinstellungen).
Bitte überprüfen Sie, ob diese Werte mit denen Ihrer
Folgeelektronik (z.B. Zählerbaugruppe) abgestimmt
sind. Falls Änderungen erforderlich sind, um z.B. die
Pulsbreite anzupassen, gehen Sie so vor, wie es in
Kap. 5 beschrieben ist.
7. Inbetriebnahme
Nach ordnungsgemäßer Montage und Verdrahtung
kann die Auswertelektronik durch Einschalten der
Versorgungsspannung in Betrieb gesetzt werden.
Das Gerät initialisiert sich selbsttätig nach dem
Einschalten. Die 'POWER'-Leuchtdiode auf der Ober-
seite des Gerätes leuchtet. (siehe Abb.1)
Beim Verfahren des Magnetsensors blinken die
Leuchtdioden A und B auf der Oberseite des Gerä-
tes.
8. Referenzierung
Die Auswerteelektronik AS510 ist ein Bestandteil
eines inkrementalen Messsystems, das zur absolu-
ten Messung an einer definierten Stelle (Referenz-
punkt) referenziert werden muss. Dazu muss das
Referenzsignal mit dem Signal eines Referenzwert-
geber REF (z.B.: Nockenschalter oder Näherungs-
schalter) verknüpft werden. Reagiert die Folgeelek-
tronik flankengesteuert, läßt sich der Referenz-
punkt mit einer Wiederholgenauigkeit von 0.01mm
einrichten.
Abb.5 : Prinzip der Referenzierung
9. Fehlerbehandlung
Die Auswerteelektronik AS510 ist nur ein Element
innerhalb eines Messsystems. Bei Fehlfunktionen
kann die Ursache bei allen Elementen liegen. Ent-
sprechend systematisch muss bei der Fehlersuche
vorgegangen werden:
• Prüfen Sie alle Versorgungsspannungen.
• Prüfen Sie alle Leitungen, Steck- und Schraub-
verbindungen.
• Trennen Sie die Verbindung zu Folgeelektronik
und prüfen Sie, ob die Ausgangssignale der Auswer-
teelektronik vorhanden sind. Die LEDs müssen bei
Bewegung des Magnetsensors blinken.
Schaltweg des Referenzwertgebers REF
muss < 5 mm betragen!

4 AS510 Datum 19.02.2003 Art.Nr. 80306 Z.Nr. 8668049 Änd.Stand 63/03
• Prüfen Sie, ob alle Parameter auf die Folgeelek-
tronik abgestimmt sind (Zählfrequenz, Auflösung,
Ausgangsbeschaltung).

AS510 Datum 19.02.2003 Art.Nr. 80306 Z.Nr. 8668049 Änd.Stand 63/03 5
ENGLISH
1. Warranty information
• In order to carry out installation correctly, we
strongly recommend this document is read very
carefully. This will ensure your own safety and the
operating reliability of the device.
• Your device has been quality controlled, tested
and is ready for use. Please observe all warnings and
information which are marked either directly on the
device or specified in this document.
• Warranty can only be claimed for components
supplied by SIKO GmbH. If the system is used
together with other products, there is no warranty
for the complete system.
• Repairs should be carried out only at our works.
If any information is missing or unclear, please
contact the SIKO sales staff.
2. Identification
Please check the particular type of unit and type
number from the identification plate. Type number
and the corresponding version are indicated in the
delivery documentation.
e.g. AS510-0023
version number
type of unit
3. Installation
For mounting, the degree of protection specified
User Information
AS510
Translation module
must be observed. If necessary, protect the unit
against environmental influences such as sprayed
water, dust, knocks, extreme temperatures.
The unit has been designed for screw fixation - via
the lateral mounting tabs / bores. (s. Fig.1)
Fig. 1: Mounting / connections
4. Electrical connection
Magnetic sensor and translation module are supp-
lied with ready made cable and sensor connection.
Any modification, for example by a cable extensi-
on, is not permitted.
• Wiring must only be carried out with power off!
• Check all lines and connections before switching
on the equipment.
Interference and distortion
All connections are protected against the effects of
interference. The location should be selected to
ensure that no capacitive or inductive interfe-
rences can affect the sensor or the connection
lines! Suitable wiring layout and choice of cable
can minimise the effects of interference (eg. inter-
ference caused by SMPS, motors, cyclic controls
and contactors).
Necessary measures:
• Only screened cable should be used. Wire cross
section is to be at least 0,14mm2, max. 0,5mm2.
• Wiring to the screen and ground (0V) must be
secured to a good point. Ensure that the connec-
tion of the screen and earth is made to a large
surface area with a sound connection to minimise
impedance.
• The sensor should be positioned well away from
cables with interference; if necessary a protective
screen or metal housing must be provided. The

6 AS510 Datum 19.02.2003 Art.Nr. 80306 Z.Nr. 8668049 Änd.Stand 63/03
running of wiring parallel to the mains supply
should be avoided.
• Contactor coils must be linked with spark sup-
pression.
Power supply
is made via mains connection on rear of the device.
The correct supply voltage is indicated in the
delivery documentation:
eg.: 24 VDC ±20%
Connection of the translation module
Output signals and voltage supply are connected to
the 9-poles D-Sub terminal strip. (see fig.9)
Attention ! Fixing of the D-Sub plug to the socket
is to be made by using the screws on the plug. This
will guarantee a neat and effective connection.
Pin Nr. Signal
1A
2A/
3 GND (for output signals)
4B
5B/
60/
70
8 +UB
9 GND (for power supply)
5. Parameter setting
AS510 can be programmed before the operating
voltage is applied. The DIP-switches which are
accessible from outside allow setting of the follo-
wing parameters:
• output circuit
• resolution
• index signal length
Fig. 2: DIP-switches
Inside the unit is DIP-switch SW_2 (see fig. 3). For
setting the pulse distance, please proceed as fol-
lows:
• remove the 4 casing screws (see fig. 1)
• carry out setting of DIP-switch SW_2 accord. to
table 1
• refix casing cap
Fig. 3: DIP-switches
Attention ! Switches SW2_4 and SW2_5 must
not be changed!
Pulse distances [µs]
SW_2.1 SW_2.2 SW_2.3
4µs off off on
2µs off on off
1µs off on on
0,5µs on off off
0,25µs on off on
Tab. 1: Parameters of switch SW_2
Maximum travel speed [m/s]
Pulse distance Resolution[in mm]
[in µs] 0.01 0.02 0.025 0.05 0.1
4µs 1.5 3 4 7,5 15
2µs 3 6 7,5 10 25
1µs 6 12 15 25 25
0,5µs 12 25 25 25 25
0,25µs 25 25 25 25 25
Tab. 2: Travel speed depending on pulse distance and
resolution
Basicprogramming
Unless specified separately, the unit is supplied
with the following basic programming:
Output circuit: PP
Resolution: 0.01mm
Index signal length: 1 increment
Pulse distance: 1µs
DIP-switch SW_2
DIP-switch6-pole miniature
socket for sensor
9-pole D-SUB

AS510 Datum 19.02.2003 Art.Nr. 80306 Z.Nr. 8668049 Änd.Stand 63/03 7
6. Output signals
Translation module AS510 converts the magnetic
length information supplied by a magnetic sensor
into incremental output signals. These signals are
issued speed-proportionally. Pleaserememberthat
even when the system stands still, there can be
impulses of 1µs (resulting from the internal inter-
polation method).The pulse distance can be chan-
ged be adjusting the DIP-switch 2 (see Tab.1). This
change will influence the maximum travel speed
directly(see Tab.2).
Attention! The follower electronics used together
with AS510 should be suitable for the pulse width
chosen.
Signal sequence
The zero reference signal appears every 5 mm,
irrespective of the resolution.
Fig. 4: Output signals A and B with reference signal
(1 increment)
Resolution / pulse distance
Unless specified otherwise the unit is pre-program-
med at the factory (see chapter 5, basic setting).
Please check whether these values are suitable for
your follower electronics (eg. counter card) . If
parameters need to be changed, eg. to adapt the
pulse width, please proceed as described in chapter
5.
7. Commissioning
When mounted an connected correctly, translation
module AS510 can be switched on.
The unit then carries out an auto-initialization.
'POWER'-LED on top of the unit comes ons (see
fig.1)
When the magnetic sensor moves, LEDs A and B on
top of AS510 come on.
8. Calibration
Translation module AS510 is one component of an
incremental measuring system. For absolute measu-
ring the system must be adjusted to a defined
reference point. This can for example be achieved
by linking the reference signal with the signal
issued by a reference point source REF (eg. cam
switch or proximity switch). If the follower electro-
nic is able to recognize signal edges, the reference
value can be adjusted with a repeat accuracy of
0,01 mm.
Fig. 5: Calibration principle
9. Trouble shooting
Translation module AS510 is only one component
of the magnetic strip length measuring system.
Error states can be caused by all components.
Therefore, you should proceed very systematically
during error search:
• First check all supply voltages.
• Are cables, plugs or screwed connectors defecti-
ve or loose?
• Disconnect the follower electronic and check
whether the tranlsation module's output signals are
available. The LEDs must light up as soon as the
sensor moves.
• Check whether parameter programming is attu-
ned to the follower electronics (counting frequen-
cy, resolution, output circuit).
switching length of the reference point
source; REF must be <5mm!

8 AS510 Datum 19.02.2003 Art.Nr. 80306 Z.Nr. 8668049 Änd.Stand 63/03
SIKOGmbH
Dr.-Ing. G. Wandres
Werk / Factory:
Weihermattenweg 2
D-79256 Buchenbach
Postanschrift / Postal address:
Postfach 1106
D-79195 Kirchzarten
Telefon / Phone [phone]
Telefax / Fax [phone]
eMail [email protected]
Internet www.siko.de
