SilverCloud 850VA User manual

UPS SilverCloud 850VA
Manual de utilizare
User manual
Használati útmutató

1
Va rugam sa cititi cu atentie acest manual inainte de utilizarea produsului.
Indicatii de siguranta
Pentru a utiliza dispozitivul in siguranta va rugam sa respectati urmatoarele indicatii:
ŸInainte de a utiliza dispozitivul cititi toate instructiunile si atentionarile marcate pe ups,
baterie si in manual.
ŸConectati doar acumulatori / baterii reincarcabile verificate in prealabil. Conectarea
unui acumulator vechi/defect ce nu a fost verificat si care nu mai respecta parametrii de
functionare (incarcare/descarcare) poate duce la nefunctionare /defectarea
iremediabila a ansamblului.
ŸPentru a evita eventuale explozii incarcati doar baterii reincarcabile cu plumb acid.
ŸNu expuneti dispozitivul la ploaie, zapada sau alte tipuri de lichide, el este destinat
utilizarii doar la interior
ŸNu incercati sa desfaceti produsul, in caz ca acesta nu functioneaza corespunzator luati
legatura cu un service autorizat
ŸPentru a evita riscurile de electrocutare deconectati toate firele de la dispozitiv inainte de
a-l curata sau muta
ŸAtentie mare la manuirea obiectelor metalice pe langa baterie. Un scurtcircuit la baterie
poate cauza o explozie
Functii/caracteristici principale
zPutere 850VA / 600W
zIesire in forma sinusoida pura
zEcran LCD
zAlgoritm de reincarcare in 3 pasi
zFunctie AVR (stabilizator de tensiune) incorporata
zProtectie suprasarcina si scurtcircuit
zProtectie descarcare brusca
zFunctie de pornire la rece
zPort USB pentru monitorizare / Software gratuit inclus
Introducere
Produsul reprezinta un invertor inteligent de tensiune cu functie de UPS. Ecranul LCD ofera
informatii utile si acces facil la setarile dispozitivului, cum ar fi: curentul de incarcare al
bateriei, tensiunea de incarcare a bateriei, frecventa semnalului de iesire,
activare/dezactivare alerte sonore, etc.

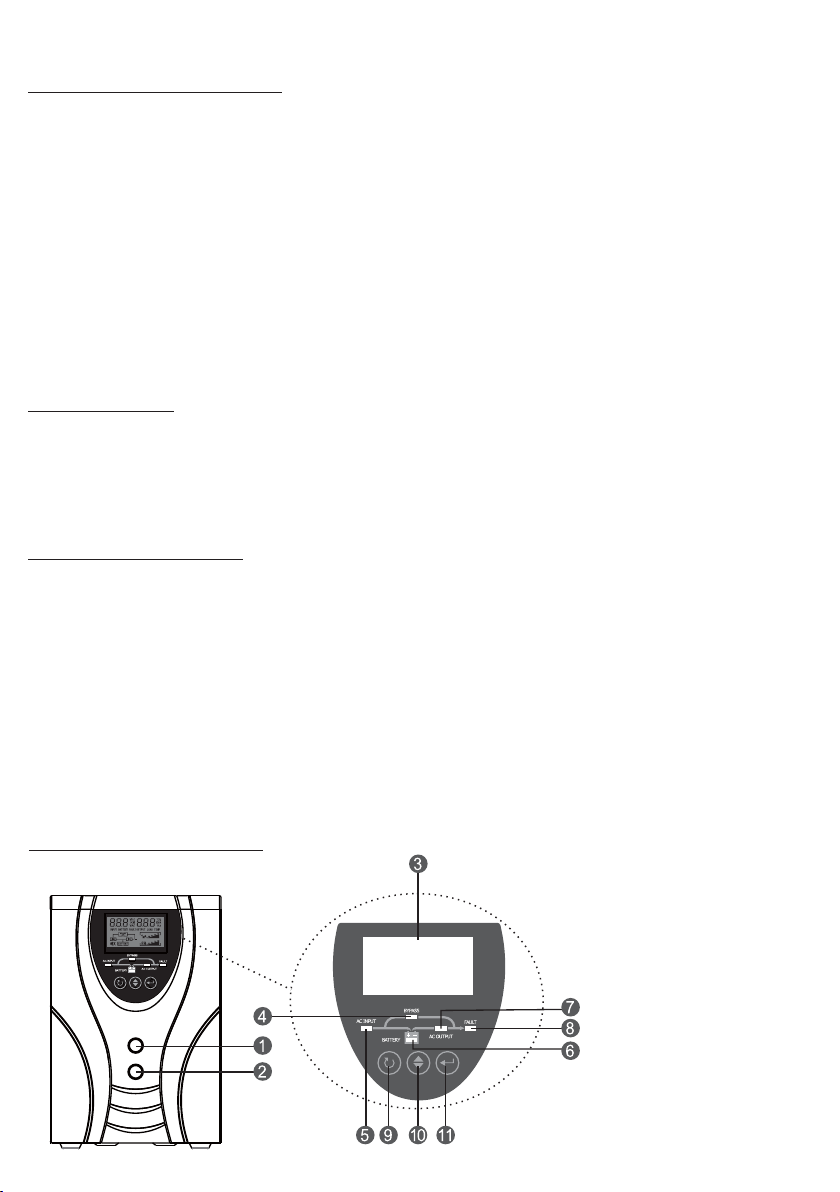

Descriere dispozitiv
1. Buton pornire
2. Buton oprire
3. Ecran LCD
4. LED bypass
5. LED intrare AC
6. LED stare baterie
7. LED iesire AC
8. LED eroare
9. Buton ESC
10. Buton SEL
11. Buton ENTER

2
12. Port USB
13. Ventilator
14. Intrare AC
15. Iesire AC
16. Intrare baterie

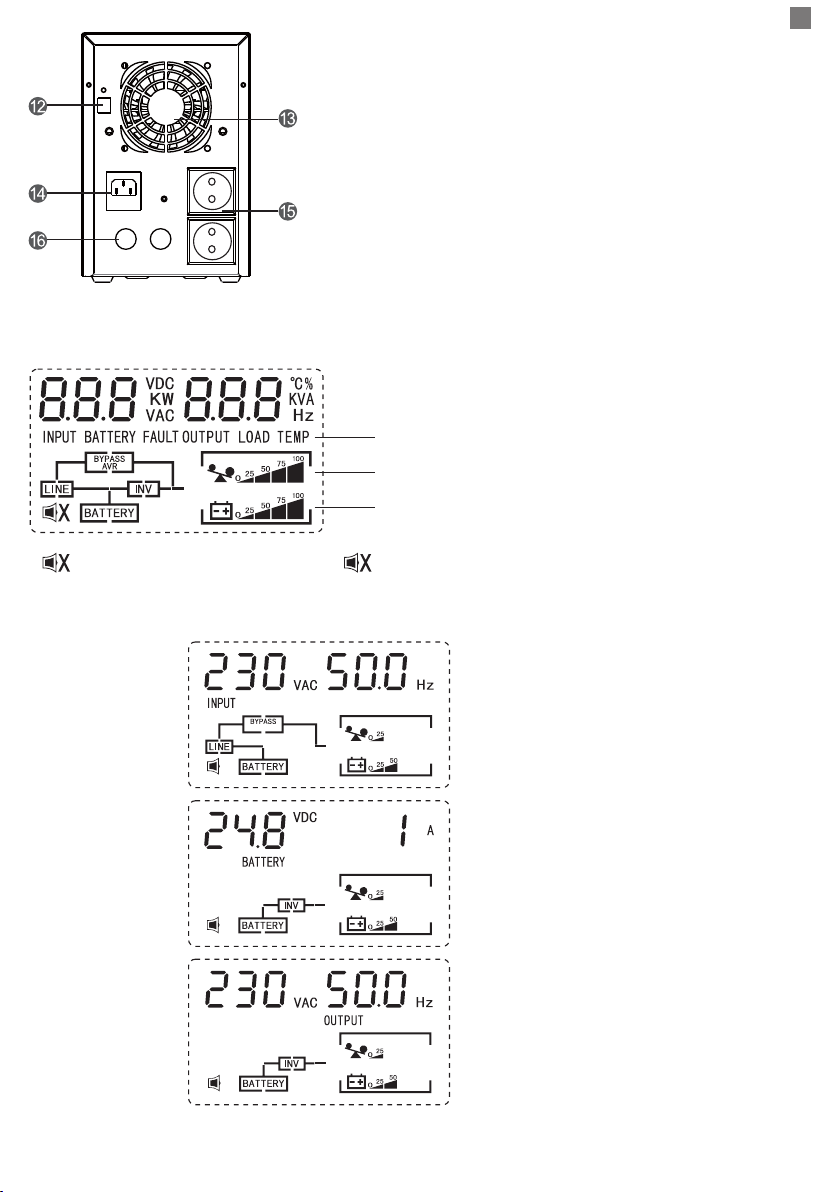

Vedere din spate
Ecran:
Informatii afisate in functie de selectie
Indicator nivel sarcina (%)
Indicator nivel baterie (%)
Alerte sonore dezactivate Alerte sonore active
Informatiile de pe ecran pot fi schimbate apasand butonul “SEL”, astfel puteti vizualiza
informatii despre: intrare, baterie, iesire, sarcina sau temperatura, dupa cum arata mai jos:
Input = Intrare Tensiune de intrare = 230 VAC
Frecventa semnal de intrare = 50 Hz
Battery = Baterie Tensiune baterie = 24.8 VDC
Curent baterie = 1A
Output = Iesire Tensiune de iesire = 230 VAC
Frecventa semnal de iesire = 50 Hz
RO

3
Load = Sarcina Sarcina = 579 W
Procent = 88 %
Temperatura Temperatura = 30 grade C
Instructiuni de instalare
Inainte de instalare verificati mai intai daca
dispozitivul nu a fost deteriorat in timpul
transportului.
Conexiune baterie:
- indepartati capacele terminalelor bateriei externe
- conectati bateria respectand polaritatea: cablul
rosu la terminal (+) al bateriei; cablul negru la
terminal (-) al bateriei
NOTA: pentru siguranta utilizatorilor va rugam sa
utilizati banda izolatoare pe conexiunile bateriei
inainte de a utiliza dispozitivul
Instructiuni de utilizare
ATENTIE: ESTE OBLIGATORIE PORNIREA DISPOZITIVULUI DUPA PROCEDURA:
Pornire dispozitiv: dupa ce ati introdus stecherul de alimentare al UPS-ului intr-o priza de
230V apasati lung butonul de pornire pentru a porni dispozitivul.
Oprire dispozitiv: apasati lung butonul de oprire pentru a opri dispozitivul.
Panoul frontal contine un ecran LCD si cateva indicatoare LED ce va arata modul de
functionare a dispozitivului.
Mod functionare Indicatoare
Mod baterie
Mod direct
Mod incarcare
Avertizare
baterie scazuta
Avertizare
supraincarcare
Mod eroare
Toate LED-urile sunt stinse.
Bip la fiecare 2 sec si LED-ul rosu clipeste.
Bip la fiecare 2 sec si LED-ul rosu clipeste.
Sunet continuu si LED-ul rosu este aprins.

4
Setari
Apasati butonul “ENTER” timp de 2 sec pentru a intra in modul de setari ale dispozitivului.
Apasati din nou butonul “ENTER” pentru a selecta optiunea dorita pentru setare. Apasati
butonul “SEL” pentru a modifica un parametru. Apasati lung butonul “ESC” pentru a iesi din
modul de setare. Toate modificarile vor avea efect dupa restartarea dispozitivului.
Optiune Valoare
Optiune Descriere Valori disponibile
Frecventa semnal
Curent incarcare
Tensiune incarcare
sub absorbtie
Tensiune incarcare
cand bateria este
aproape plina (float)
Tensiune minima baterie
Alarma
50 Hz (implicit) / 60 Hz
10 ~ 30A (implicit este setat la 10A)
13.8 ~ 14.5 V (implicit este setata la 14.1 V)
13.5 ~ 13.7 V (implicit este setata la 13.5 V)
10.0 ~ 12.0 V (implicit este setata la 10.5 V)
= activata (setare implicita)
Sunete taste
Incarcare in
functie de consum
= dezactivata
= activata (setare implicita)
= dezactivata
= activata (setare implicita)
= dezactivata
Descriere mod functionare
Mod functionare Descriere Ecran
Mod eroare
Mod incarcare
baterie
Daca apare o eroare in modul de
functionare a dispozitivului aceasta va
intra automat in mod eroare iar codul
acesteia va fi afisat pe ecran
In acest mod bateria externa se va
incarca
Pentru a reseta toti parametrii la valorile implicite din fabrica apasati lung butonul “SEL”,
selectati optiunea “DEF” apoi apasati din nou lung butonul “SEL” pentru a confirma.
Restartati dispozitivul iar parametrii vor fi resetati.
RO

5
Mod functionare Descriere Ecran
Mod direct
Mod baterie
In acest mod iesirea isi va lua
alimentarea direct de pe intrare si va
incarca si bateria in acelasi timp.
Daca tensiunea de intrare are o alta
valoara fata de intervalul acceptat
(200 ~ 240V) se va activa automat
functia de AVR. Cand tensiunea de
intrare se comporta anormal,
dispozitivul va trece automat in mod
baterie.
In acest mod iesirea isi va lua
alimentarea din baterie.

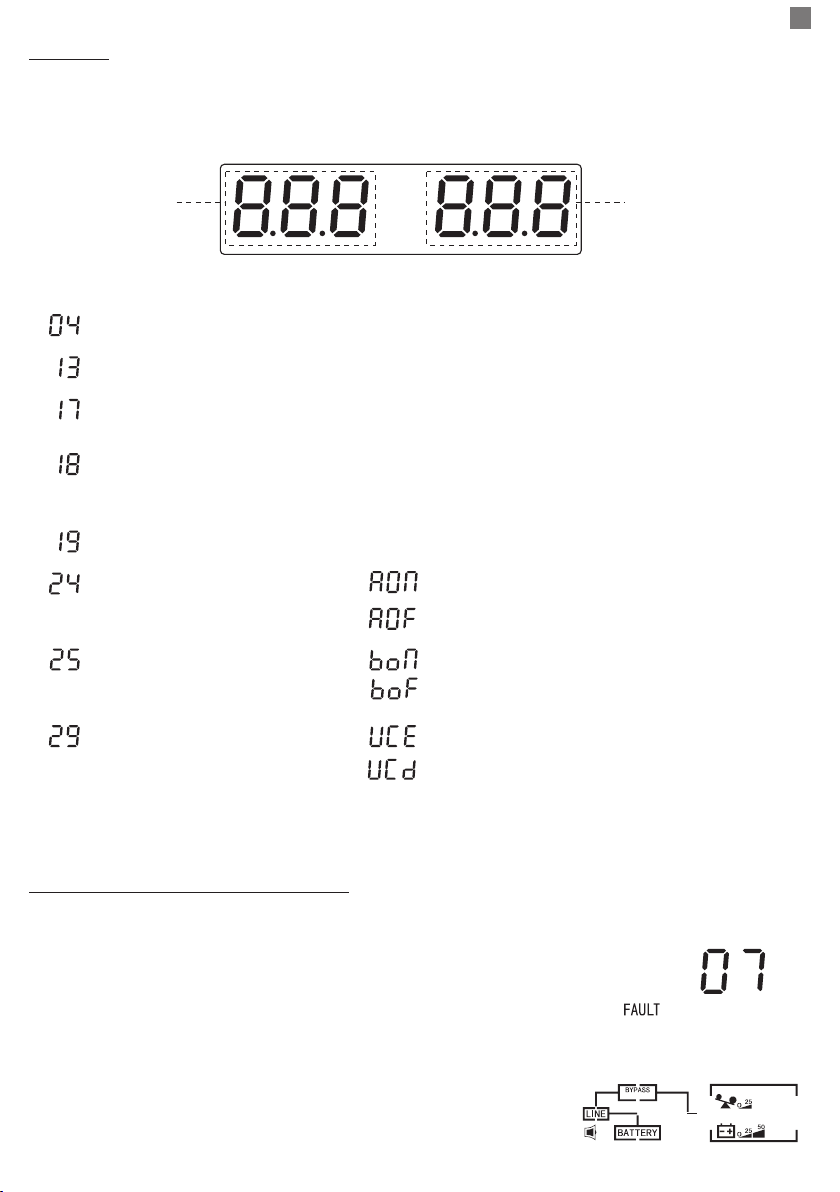

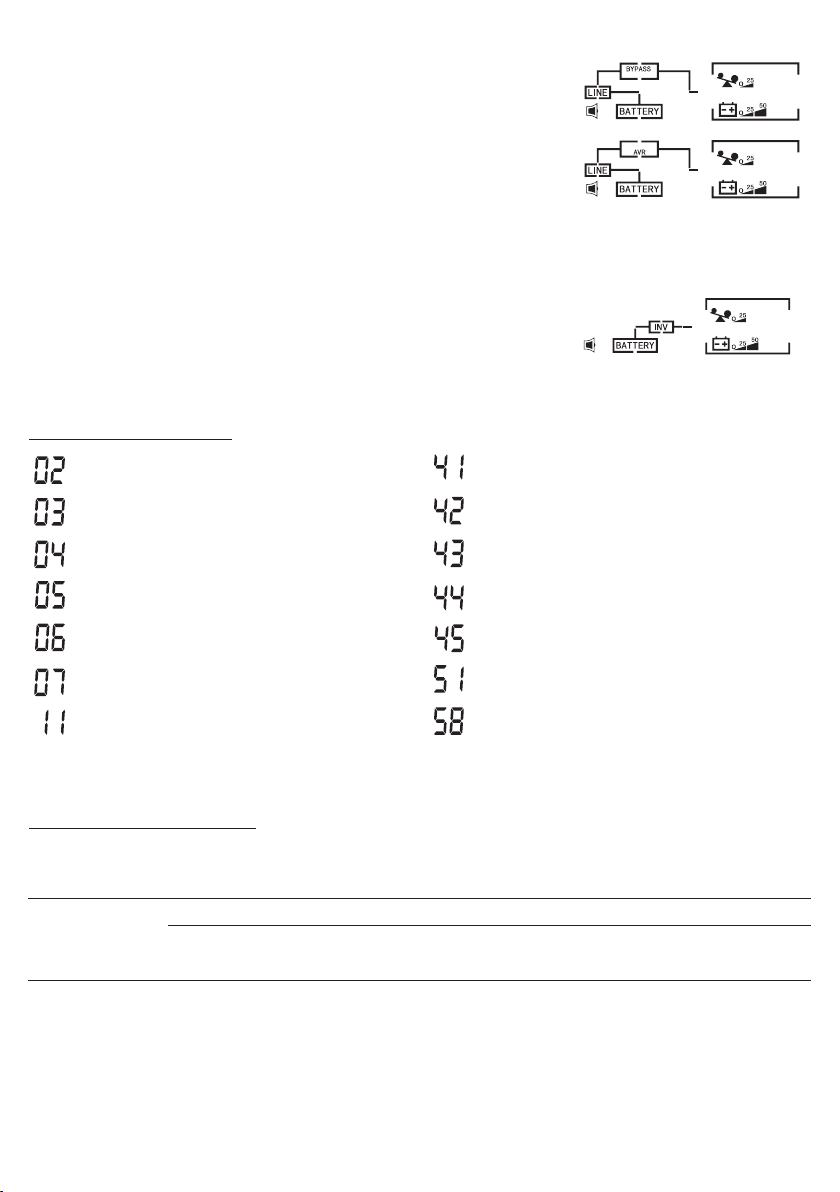

Coduri de eroare
Temperatura ridicata
Tensiune baterie prea mare
Tensiune baterie prea mica
Scurtcircuit pe iesire
Tensiune mare pe iesire invertor
Suprasarcina
Eroare releu principal
Tensiune de intrare prea mica
Tensiune de intrare prea mare
Frecventa semnal intrare prea mica
Frecventa semnal intrare prea mare
Eroare AVR
Curent prea mare
Tensiune mica pe iesire invertor
Probleme si solutii
LED/a
lerta sonora Ecran Posibila cauza Solutie
Doar alerta
sonora
Alerta sonora
si LED-ul
rosu aprins
“Battery” clipeste
“LOAD” clipeste
Baterie descarcata
Suprasarcina
Incarcati bateria
Eliminati unul sau mai
multi consumatori
Cod eroare
02 ~ 58
Verificati descrierea
codului de eroare in
tabelul de mai sus
Indepartati sursa erorii
conform tabelului de
mai sus

6
Specificatii tehnice
Capacitate
Intrare
Tensiune
Frecventa
Iesire
Mod baterie
Mod direct
Timp de transfer
Forma de unda
Baterie
Tensiune
Curent maxim de incarcare
Caracteristici fizice
Dimensiuni
Greutate
Altele
Temperatura depozitare
Temperatura utilizare
Zgomot
Port comunicatii
850 VA / 600W
140 ~ 280 VAC ± 5%
50Hz / 60Hz
230 VAC ± 5%
200 VAC ~ 240 VAC
6ms
Sinusoida pura
12 V
20A
420 x 280 x 225 mm
10.7 kg
-15 ~ +55 °C
0 ~ +40 °C
≤ 60 dB
USB
RO

7
Before using this product, read all instrctions and markings.
Safety precautions
To use the device safely, please regard the following guidelines:
ŸBefore using the device, read all instructions and warnings marked on ups, batteries and
in the manual
ŸOnly connect rechargeable batteries that were checked before. Connecting an
old/used/faulty rechargeable battery that does not respect initial parameters
(charging/discharging) could result in defective functioning, and deterioration.
ŸTo avoid possible explosions, charge only lead-acid rechargeable batteries
ŸDo not expose the product to rain, snow or liquids of any type. It is designed for indoor
ŸDo not disassemble it. Take it to a qualified service center when service or repair is
required
ŸTo avoid the risk of electric shock disconnect all wires from the device before cleaning or
moving
ŸCareful attention to the handling of metal objects besides the battery. A short to battery
may cause an explosion
Main features
zPower 850VA / 600W
zOutput in pure sinusoidal form
zLCD screen
z3 steps charging algorithm
zBuilt-in AVR (automatic voltage regulator) function
zOverload and short circuit protection
zDeep discharge protection
zCold start function
zCommunication with PC
Introduction
The product is an intelligent voltage inverter with UPS function. The LCD screen provides
useful information and easy access to device settings, such as: battery charge current,
battery charge voltage, output signal frequency, acoustic alerts on / off etc.
Device description
1. Power on
2. Power off
3. LCD screen
4. Bypass LED
5. AC input LED
6. Battery LED
7. AC output LED
8. Fault LED
9. ESC
10. SEL
11. ENTER
7

8
12. USB
13. Fan
14. AC input
15. AC output
16. Battery
Back view
Display:
Information displayed according to the selection
Charge level indicator (%)
Battery level indicator (%)
Disabled sound alerts Active sound alerts
The on-screen information can be changed by pressing the "SEL" button, so you can view
information about: input, battery, output, load or temperature, as shown below:
Input Input voltage = 230 VAC
Frequency input signal = 50 Hz
Battery Battery voltage = 24.8 VDC
Battery current = 1A
Output = Iesire Output voltage = 230 VAC
Frequency output signal = 50 Hz
EN

9
Load Load = 579 W
Percent = 88 %
Temperature Temperature = 30 °C
Installation
Before installation, first check that the device has not
been damaged during transport.
Battery connection:
- Remove the covers of the external battery terminals
- Connect the battery to the polarity: the red cable at
the battery terminal (+); the black cable to the battery
terminal (-)
NOTE: For user safety please use insulating tape on
the battery connections before using the device
Instructions for use
ATENTION:IT IS MANDATORY THAT YOU TURN ON DEVICE AFTER PROCEDURE:
Turn on device: after you have plugged the power plug of the UPS into a 230V outlet,
press and hold the power button to turn on the device.
Turn off device: long press the shut down button to turn off the device.
The front panel contains an LCD screen and several LEDs that show how the device works.
Led indicators Messages
Backup mode
Line mode
Charger mode
Low battery voltage
warning
Overload warning
Fault mode
All LEDs are off
Buzzing every 2 seconds and red LED blinking
Buzzing every 2 seconds and red LED blinking
Buzzing continuously and red LED is on
9

10
Settings
Press the "ENTER" button for 2 seconds to enter the device setting mode. Press the
"ENTER" button again to select the desired setting option. Press the "SEL" button to
change a parameter. Long press the "ESC" button to exit the setting mode. All changes will
take effect after the device restarts.
Option Value
Option Description Values
Frequency signal
Bulk current
Absorption charge
voltage
Float charge voltage
Shutdown voltage
Alarme
50 Hz default / 60 Hz
10 ~ 30A (default value 10A)
13.8 ~ 14.5 V (default value 14.1 V)
13.5 ~ 13.7 V (default value 13.5 V)
10.0 ~ 12.0 V (default value 10.5 V)
= enabled (default)
Enable key tones
Grid charge enable
= disabled
= enabled (default)
= disabled
= enabled (default)
= disabled
Operating mode description
Operation mode Description Display
Fault mode
Charger mode
If an error occurs in the device's
operating mode, it will automatically
go into error and its code will be
displayed on the screen
In this way the external battery will be
charged
To reset all parameters to the default factory settings, press and hold the "SEL" button,
select the "DEF" option then press the "SEL" button again to confirm. Restart the device and
the parameters will be reset.
10
EN

11
Mod functionare Description Display
Line mode
Battery mode
In this way the output will feed directly
from the input and will charge the
battery at the same time.
If the input voltage has a value other
than the acceptable range (200 ~
240V), the AVR function will be
activated automatically. When the
input behaves abnormally, the device
automatically switches to battery
mode.
In this way the output will take off the
battery.
Fault reference code
Over temperature
Battery voltage is too high
Battery voltage is too low
Output short circuited
Inverter output voltage is high
Overload
Main relay fault
Input voltage too low
Input voltage too high
Input frequency too low
Input frequency too high
AVR fault
Over current
Inverter output voltage is low
Troubleshooting
LED/
sound alert Display Possible cause Solution
Only sound alert
Sound alert and
red LED on
“Battery” blinks
“LOAD” blinks
Battery discharged
Overload
Charge the battery
Remove one or more
consumers
Faut code
02 ~ 58
Check the description
of the error code in
the table above
Remove the source of
the error according to
the table above
11

12
Technical specifications
Capacity
Input
Voltage range
Frequency range
Output
Battery mode
Line mode
Transfer time
Wave form
Battery
Voltage
Maximum charge current
Other specifications
Dimensions
Weight
Storage temperature
Working temperature
Noise
Communication interface
850VA / 600W
140 ~ 280 VAC ± 5%
50Hz / 60Hz
230 VAC ± 5%
200 VAC ~ 240 VAC
6ms
Sine wave
12 V
20A
420 x 280 x 225 mm
10.7 kg
-15 ~ +55 °C
0 ~ +40 °C
≤ 60 dB
USB
12
EN

13
Kérjük olvassák el figyelmesen ezt a kézikönyvet mielőtt használnák a terméket
Biztonsági utasítások
Ahhoz, hogy ezt a készüléket biztonságosan használja, kérjük tartsák be az alábbi
utasításokat:
ŸA készülék használatba vétele előtt olvassa el az utasításokat és kézikönyvben levő
figyelmeztetéseket.
ŸA lehetséges robbanások elkerülése érdekében csak savas elemekkel kell feltölteni
ŸNe tegye ki a készüléket esőnek, hónak vagy más folyadéknak, csak beltéri használatra
készült
ŸNe próbálja kinzitni a terméket, ha nem működik megfelelően, vegye fel a kapcsolatot
egy hivatalos szervizközponttal
ŸAz áramütés elkerülése érdekében húzza ki az összes vezetéket a készülékből tisztítás
vagy elmozdítás előtt
ŸÓvatosan figyeljen a fém tárgyak kezelésére az akkumulátor mellett. Az akkumulátorral
való rövidzár robbanást okozhat
Főbb jellemzők
z 600W teljesítmény
zTiszta szinuszos alakú kimeneti
z LCD kijelző
z3 lépéses feltöltési algoritmus
zBeépített AVR funkció
zTúlmelegedési és túlterhelési védelem
zHirtelen lemerülési védelemrotectie descarcare brusca
zHidegindítás funkció
zUSB port felügyelethez
Bevezetés
A termék egy intelligens feszültségváltó UPS funkcióval rendelkezik. Az LCD-képernyő
hasznos információkat és könnyű hozzáférést biztosít az eszköz beállításaihoz, például:
akkumulátor töltőáram, akkumulátor töltés feszültsége, kimeneti jel frekvenciája, riasztás
hang aktiválása / kikapcsolása stb.
Termék leírása
1. Elindítási gomb
2. Leállítási gomb
3. LCD kijelző
4. Bypass LED
5. LED AC bemenet
6. LED elem állapot
7. LED AC kimenet
8. LED hiba
9. ESC gomb
10.SEL gomb
11.ENTER gomb
13

14
12. USB rés
13. Ventilátor
14. AC bemenet
15. AC kimenet
16. Elem rés
Hátulnézet
Kijelző:
Információk megjelenitése választási mód szerint
Terhelési szint kijelző(%)
Elem szint kijelző (%)
Figyelmeztetési hangok kikapcsolva Figyelmeztetési hangok bekapcsolva
Kijelzőn megjelenő információk megváltoztathatók a "SEL" gombbal, így a következő
információkat láthatja: bemenet, akkumulátor, kimenet, terhelés vagy hőmérséklet:
Input = Bemenet Bemeneti feszültség = 230 VAC
Bemeneti jel frekvencia = 50 Hz
Battery = Elem Akkumulátor feszültség = 24.8 VDC
Elem árramforrás = 1A
Output = Kimenet
Kimeneti feszültség = 230 VAC
Kimeneti jel frekvencia = 50 Hz
14
HU

15
Load = Terhelés Terhelés = 579 W
Százalék = 88 %
Hőmérséklet Hőmérséklet = 30 C fok
Telepítési utasítások
Ellenőrizze a készüléket , hogy ne legyen megütve
vagy meghibásodva a szállítás során
Elem csatlakozása:
- távolítsa el a külső akkumulátor termináljait
- csatlakoztassa az akkumulátort betartva polaritást
: a piros vezeték az akkumulátor terminálján (+); a
fekete kábel az akkumulátor termináljához (-)
MEGJEGYZÉS: a felhasználó biztonsága
érdekében a készülék használata előtt használjon
szigetelőszalagot az akkumulátor csatlakozásain
Használati utasítások
Készülék elindítása:amiután csatlakoztatta az UPS tápcsatlakozóját 230V-os
csatlakozóaljzatba, nyomja meg és tartsa lenyomva a bekapcsológombot a készülék
bekapcsolásához.
Készülék leállítása : nyomja meg hosszasan a leállítási gombot, hogy leállítsa a
készüléket
Az elülső panel tartalmaz egy LCD képernyőt és több LED-et, amelyek megmutatják az
eszköz működését.
Működési üzemmód Kijelzők
Elem üzemmód
Közvetlen üzemmód
Feltöltési üzemmód
Alacsony akkumulátor
figyelmeztetés
Túlterhelési
figyelmeztetés
Hiba üzemmód
Összes LED kikapcsolva
Bip 2 ms.és a piros LED villog
Bip 2 ms.és a piros LED villog
Folyamatos hang és a piros LED felkapcsolva
15

16
Beállítások
Nyomja meg az "ENTER" gombot 2 ms.-ig, hogy belépjen az eszközbeállítási üzemmódba.
Nyomja meg ismét az "ENTER" gombot a kívánt beállítási lehetőség kiválasztásához.
Nyomja meg a "SEL" gombot a paraméter megváltoztatásához. Nyomja meg hosszan
"ESC" gombot a beállítási üzemmódból való kilépéshez. Minden módosítás az eszköz
újraindulása után lép életbe.
Lehetőség Érték
Lehetőség Leírása Elérhető értékek
Jel frekvencia
Árramfeltöltés
Tápfeszültség feltöltés
felszívódás alatt
Tfeszültségi feltöltés
amikor az elem majdnem
fel van töltve
Akkumulátor minimális
feszültsége
Riasztó
50 Hz (implicit) / 60 Hz
10 ~ 30A ( alapértelmezett beállítás 10A)
13.8 ~ 14.5 V (alapértelmezett beállítás 14.1 V)
13.5 ~ 13.7 V ( alapértelmezett beállítás 13.5 V)
10.0 ~ 12.0 V ( alapértelmezett beállítás 10.5 V)
= aktív ( alapértelmezett)
Billentyűhangok
Terhelés a fogyasztás
szerint
= kikapcsolva
= aktív ( alapértelmezett)
= kikapcsolva
= aktív ( alapértelmezett)
= kikapcsolva
Működési mód leírása
Működési mód Leírás Kijelző
Hiba mód
Akkumulátor
feltöltési mód
Ha hiba történik a készülék működési
módjában, akkor automatikusan hiba
módba lép , és kódja megjelenik a
képernyőn
Ilyen módon a külső akkumulátor
feltöltődik
Az alapértelmezett gyári beállítások visszaállításához nyomja meg és tartsa lenyomva a
"SEL" gombot, válassza ki a "DEF" opciót, majd erősítse meg újra a "SEL" gombot. Indítsa
újra az eszközt, és a paraméterek visszaállnak.
16
HU

17
Működási mód Leírása Kijelző
Közvetlen mód
Akkumulátor mód
Ily módon a kimenet közvetlenül a
bemenetből fog táplálkozni, és
egyidejűleg feltölti az akkumulátort.
Ha a beme neti feszült ség az
elfogadható tartományon kívül (200 ~
240V) kívül van, akkor az AVR funkció
automatikusan aktiválódik. Ha a
bemenet abnormálisan működik, a
készülék automatikusan akkumulátor
üzemmódra vált.
Ily módon a kimenet lekapcsolja az
akkumulátort.
Hibakódok
Magas hőmérséklet
Akkumulátor feszültsége túl magas
Akkumulátor feszültsége túl alacsony
Rövidzárlat kimenetnél
Nagyfeszültség inverter kimeneten
Túlterhelés
Fő relé hiba
Bemeneti feszültség túl alacsony
Bemeneti feszültség túl magas
Bemeneti frekvencia jel túl alacsony
Bemeneti frekvencia jel túl magas
AVR hiba
Nagyon nagy az áramkör
Alacsony feszültség inverter kimeneten
Próblémák és megoldások
LED/hangi
figyelmezetés Kijelző Lehetséges ok Megoldás
Csak hangi
figyelmeztetés
Hangi
figyelmeztetés
és piros LED
felkapcsolva
“Battery” villog
“LOAD” villog
Elem lemerült
Túlterhelés
Töltse fel az elemet
Távolítson el egy vagy
több fogyasztót
Hibás kód
02 ~ 58
Ellenőrizze a hibakód
leírását a fenti
táblázatban
Távolítsa el a
hibaforrást a fenti
táblázat szerint
17

18
Műszaki adatok
Kapacitás
Bemenet
Tápfeszültség
Frekvencia
Kimenet
Elem üzemmód
Közvetlen mód
Átviteli sebbeség
Hullámforma
Elem
Tápfeszültség
Maximális töltőáram
Fizikai tulajdonságok
Méretek
Súly
Egyéb
Tárolási hőmérséklet
Működési hőmérséklet
Zaj
Kommunikációs port
850VA / 600W
140 ~ 280 VAC ± 5%
50Hz / 60Hz
230 VAC ± 5%
200 VAC ~ 240 VAC
6ms
Színuszos tiszta
12 V
20A
420 x 280 x 225 mm
10.7 kg
-15 ~ +55 °C
0 ~ +40 °C
≤ 60 dB
USB
18
HU

19
