Njoy Cadu 650 User manual

Cadu Series User Manual
Manual de ulizare
UPCMTLS665TCAAZ01B
UPCMTLS685TCAAZ01B
UPCMTLS610HCAAZ01B
UPCMTLS615HCAAZ01B
UPCMTLS620HCAAZ01B
Before using this product, carefully read all product documentaon and retain it for future reference.

2 3
UPS unit
Power cord
USB cable
User manual
Warranty card
Package contents
Product overview
1
2
The following models belong to the Cadu Series UPS:
600 VA
800 VA
1000 VA
1500 VA
2000 VA
Cadu 650
Cadu 850
Cadu 1000
Cadu 1500
Cadu 2000
Thank you for purchasing our products!
Please read this manual before using the product.
Focusing on quality at compeve prices, nJoy designs
consumer products for a beer and enjoyable way into
the digital world.
This UPS will protect your electronic equipment from physical
damage and will provide emergency baery backup power to
prevent data loss in the event of power problems.
Cadu 650/850 - Front view / Back view
English
Română
431
2 76
NOTE!
Before installaon, please inspect the unit. Be sure that nothing inside the
package is damaged. Keep the original package in a safe place for future use.
5

4 5
1. LCD display: Indicate status informaon, sengs and events.
2. Power On/O buon: Press the switch for 2 seconds to turn the
UPS ON or OFF. Alarm seng: The audible alarm can be turned OFF
or ON by quickly pressing the POWER buon twice. The default
seng is for the Alarm On.
3. Input power cord: Connect to ulity power.
4. HID USB port: Allows the UPS to appear in Windows like a baery
icon. When the power is out, you can sll see the baery level and
adjust its sengs. Also Windows power management opons are
available. In case you need more advanced local management we
recommend you to install and use “ViewPower” soware.
5. 1Gb/s Network, Modem or Phone surge protecon
6. Input circuit breaker: The circuit breaker provides opmal overload
protecon.
7. AC outlet: The UPS provides outlets for connected equipment to
insure temporary uninterrupted operaon during a power failure
and against surges and spikes.
Cadu 1000 - Front view / Back view
Cadu 1500/2000 - Front view / Back view Important safety warnings
3
Please comply with all warnings and operang instrucons in this manual
strictly. Save this manual properly and carefully read the following
instrucons before installing the unit. Do not operate this unit before
reading through all safety informaon and operang instrucons
carefully:
Transportaon
• Please transport the UPS system only in the original package to
protect against shock and impact.
Preparaon
• Condensaon may occur if the UPS system is moved directly from
cold to warm environment. The UPS system must be absolutely dry
before being installed. Please allow at least two hours for the UPS
system to acclimate to the environment.
• Do not install the UPS system near water or in moist environments.
4
4
6 3
3
1
1
2
2 5
5
7
7
English
Română

6 7
• Do not install the UPS system where it would be exposed to direct
sunlight or near heat sources.
• Do not block venlaon holes in the UPS housing.
Installaon
• Do not connect appliances or devices which would overload the UPS
system (e.g. laser printers) to the UPS output sockets.
• Place cables in such a way that no one can step on or trip over them.
• Do not connect domesc appliances such as hair dryers to UPS
output sockets.
• The UPS can be operated by any individuals with no previous
experience.
• Connect the UPS system only to an earthed shockproof outlet which
must be easily accessible and close to the UPS system.
• Please use only VDE-tested, CE-marked mains cable (e.g. the mains
cable of your computer) to connect the UPS system to the building
wiring outlet (shockproof outlet).
• Please use only VDE-tested, CE-marked power cables to connect the
loads to the UPS system.
• When installing the equipment, it should ensure that the sum of
the leakage current of the UPS and the connected devices does not
exceed 3.5mA.
Operaon
• Do not disconnect the mains cable on the UPS system or the building
wiring outlet (shockproof socket outlet) during operaons since this
would cancel the protecve earthing of the UPS system and of all
connected loads.
• The UPS system features its own, internal current source (baeries).
The UPS output sockets or output terminals block may be electrically
live even if the UPS system is not connected to the building wiring
outlet.
• In order to fully disconnect the UPS system, rst press the OFF/Enter
buon to disconnect the mains.
• Prevent uids or other foreign objects from entering the inside of the
UPS system.
• WARNING: This is a category C2 UPS product. In a residenal
environment, this product may cause radio interference, in which
case the user may be required to take addional measures.
Maintenance, service and faults
• The UPS system operates with hazardous voltages. Repairs may be
carried out only by qualied maintenance personnel.
• Cauon - risk of electric shock. Even aer the unit is disconnected
from the mains (building wiring outlet), components inside the UPS
system are sll connected to the baery and electrically live and
dangerous.
• Before carrying out any kind of service and/or maintenance,
disconnect the baeries and verify that no current is present and no
hazardous voltage exists in the terminals of high capability capacitor
such as BUS-capacitors.
• Only persons are adequately familiar with baeries and with the
required precauonary measures may replace baeries and supervise
operaons. Unauthorized persons must be kept well away from the
baeries.
• Cauon - risk of electric shock. The baery circuit is not isolated
from the input voltage. Hazardous voltages may occur between the
baery terminals and the ground. Before touching, please verify that
no voltage is present!
• Baeries may cause electric shock and have a high short-circuit
current. Please take the precauonary measures specied in this
manual and any other measures necessary when working with
baeries: remove wristwatches, rings and other metal objects, use
only tools with insulated grips and handles.
• When changing baeries, install the same number and same type of
baeries.
• Do not aempt to dispose of baeries by burning them. This could
cause baery explosion.
• Do not open or destroy baeries. Escaping electrolyte can cause
injury to the skin and eyes. It may be toxic.
• Please replace the fuse only with the same type and amperage in
order to avoid re hazards.
• Do not dismantle the UPS system.
English
Română

8 9
Installing your UPS system
4
4.1 Hardware installaon guide
1. Placement & Storage condions
Install the UPS in a protected area that is free of excessive dust and
has adequate air ow. Please place the UPS away from other units at
least 20 cm to avoid interference. Do NOT operate the UPS where the
temperature and humidity is outside the specic limits. (Please check the
specs for the limitaons.)
2. Connect to ulity and charging
Plug in the AC input cord to the wall outlet. For the best results, suggest
to charge the baery at least 6 hours before inial use. The unit charges
its baery while connecng to the ulity.
3. Connect the loads
Plug in the loads to output receptacles on the rear panel of the UPS.
Simply turn on the power switch of UPS unit, then devices connected to
the UPS will be protected by UPS unit.
Do NOT plug LASER
PRINTERS into any of
the outlets.
Do NOT plug any SURGE
STRIPS into any of the
outlets.
CAUTION
4. Connect communicaon cable
To allow for unaended UPS shutdown/start up and status monitoring,
connect the communicaon cable one end to the USB port and the other
to the communicaon port of your PC. With the monitoring soware
installed, you can schedule UPS shutdown/start up and monitor UPS
status through PC.
5. Connect Modem/Phone /Network for surge protecon
Connect a single modem/phone line into surge protected “IN” outlet
on the back panel of the UPS unit. Connect from “OUT” out let to the
computer with phone line cable.
6. Turn On/O the unit
Turn on the UPS unit by pressing the power switch. Turn o the UPS unit
by pressing again the power switch.
4.2 Soware installaon guide
Install soware: For opmal computer system protecon, install the UPS
monitoring soware from hps://www.power-soware-download.com/
viewpower.html to fully manage the UPS.
LCD display indicators
5
UPS Mode LCD display Descripon
UPS Power
on
When UPS is powered
on, it will enter this
mode for few seconds.
Standby
Mode
In standby mode,
no output power is
available.
AC Mode
When AVR is funconing, icon
will ash every second.
When the input
voltage is within
acceptable range, UPS
will provide stable AC
power to output. The
UPS will also charge
the baeries in AC
mode.
Overload in
AC mode
Icons will ash.
When overload occurs,
alarm will beep every
0.5 second.
English
Română

10 11
Baery
Mode
When baery level is low, icon
will ash every second .
Alarm will beep every
10 seconds.
Self-Test
Mode
This funcon is only
acvated via soware
for the model with
communicaon port.
Baery
replacement
alarm
Alarm will beep every
2 seconds. Only
available for the model
with communicaon
funcon.
Overload
in baery
mode
Icons will ash.
When overload occurs,
alarm will beep every
0.5 second.
Fault mode
A fault occurs in
the UPS. Alarm will
connue beeping.
Troubleshooting6
Problem Possible cause Soluons
No LCD
display on the
front panel.
Low baery. Charge the UPS at least 6
hours.
Baery fault. Replace the baery with the
same type of baery.
The UPS is not
turned on.
Press the power switch
again to turn on the UPS.
Alarm
connuously
sounds when
the mains is
normal.
The UPS is overload.
Remove some loads rst.
Before reconnecng
equipment, please verify
that the load matches the
UPS capability specied in
the specs.
When power
fails, back
up me is
shorten.
The UPS is overload. Remove some crical load.
Baery voltage is
too low.
Charge the UPS at least 6
hours.
Baery defect. It
might be due to
high temperature
operaon
environment, or
improper operaon
to baery.
Replace the baery with the
same type of baery.
The mains is
normal, but
the unit is on
baery mode.
Power cord is loose. Reconnect the power cord
properly.
NOTE!
If any abnormal situaons occur that are not listed above, please call for
service immediately.
English
Română

12 13
Disposal of Old Electrical & Electronic Equipment
(Applicable in the European Union and other European countries with
separate collecon systems)
This symbol on the product or on its packaging indicates that this product shall not be
treated as household waste.
Instead it shall be handed over to the applicable collecon point for the recycling of
electrical and electronic equipment.
By ensuring this product is disposed of correctly, you will help prevent potenal
negave consequences for the environment and human health, which could otherwise
be caused by inappropriate waste handling of this product.
The recycling of materials will help to conserve natural resources.
Din seria Cadu fac parte următoarele modele:
600 VA
800 VA
1000 VA
1500 VA
2000 VA
Cadu 650
Cadu 850
Cadu 1000
Cadu 1500
Cadu 2000
Mulțumim pentru că ați ales produsele noastre!
Vă rugăm ciți cu atenție manualul de ulizare înainte de a pune
în funcțiune acest produs.
Concentrându-ne pe calitate la preţuri compeve,
construim produse pentru consumatori în ideea unei
interacţiuni cât mai plăcute cu lumea digitală.
UPS-ul va protejează echipamentele electronice de daune zice
și oferă o baterie de rezervă pentru a preveni pierderile de date în
cazul întreruperilor accidentale ale energiei electrice.
English
Română

14 15
Unitatea UPS
Cablu de alimentare
Cablu USB
Manual de utilizare
Certificat de garanție
Conținutul pachetului
Prezentarea produsului
1
2
Cadu 650/850 - Vedere din față / Vedere din spate
431
2 76
NOTĂ!
Înainte de instalare inspecta unitatea. Fiți siguri că nimic din interiorul
pachetului nu este stricat. Ține pachetul original într-un loc sigur pentru o
ulizare ulterioară.
5
Cadu 1000 - Vedere din față / Vedere din spate
Cadu 1500/2000 - Vedere din față / Vedere din spate
4
4
6 3
3
1
1
2
2 5
5
7
7
English
Română

16 17
1. Așaj LCD: Indică informații despre stare, setari și evenimente.
2. Buton de pornit/oprit: Butonul principal al UPS-ului.
3. Cablu de alimentare: Conectați-l la rețea.
4. Port HID USB: Permite UPS-ului să apară în Windows ca o baterie.
În momentul întreruperii curentului ai opțiunea de a vedea nivelul
bateriei, care este încărcarea plus alți parametrii. Se pot folosi
opțiunile din Windows legate de controlul bateriei. Pentru opțiuni
exnse se recomandă instalarea soware-ului ViewPower.
5. Protecție linia de modem/telefon și rețea de până la 1Gb/s.
6. Siguranța pentru curentul de intrare: Siguranța protejează în caz de
supraîncărcare.
7. Prize AC: UPS-ul are prize pentru conectarea echipamentelor pentru
a asigura funcționarea temporară a acestora în cazul unei căderi sau
variații de tensiune.
Averzări de siguranță
3
Vă rugăm să respectați toate aversmentele și instrucțiunile de ulizare
din acest manual. Păstrați acest manual în mod corespunzător și ciți cu
atenție următoarele instrucțiuni înainte de instalarea aparatului. Nu folosiți
această unitate înainte de a ci toate instrucțiunile de siguranță și de
ulizare cu atenție:
Transport
• Vă rugăm să transportați sistemul UPS numai în ambalajul original
pentru a-l proteja împotriva șocurilor.
Pregăre
• Condensul poate apărea dacă sistemul UPS este mutat dintr-un
mediu rece în unul cald. Sistemul UPS trebuie să e uscat înainte de
a  instalat. Vă rugăm să alocați cel puțin două ore pentru ca sistemul
UPS să se aclimazeze cu mediul unde doriți să îl instalați.
• Nu instalați sistemul UPS lângă apă sau în medii umede.
• Nu instalați sistemul UPS acolo unde ar  expus la lumina directă a
soarelui sau în apropierea surselor de încălzire.
• Nu blocați oriciile de venlație ale carcasei UPS-ului.
Instalare
• Nu conectați aparate sau dispozive care ar suprasolicita sistemul
UPS (de exemplu: imprimantele laser) la mufele de ieșire UPS.
• Instalați cablurile în așa fel încât nimeni să nu calce pe ele.
• Nu conectați aparate de uz casnic, cum ar  uscătoare de păr la
prizele de ieșire UPS.
• UPS-ul poate  folosit de orice persoană, fără a necesita nici o
experiență anterioară.
• Conectați sistemul UPS numai la o priză cu împământare, care trebuie
să e ușor accesibilă și aproape de sistemul UPS.
• Vă rugăm să folosiți numai cabluri de alimentare testate VDE și cu
marcaj CE (de exemplu: cablul de alimentare de la computer) pentru a
conecta sistemul UPS.
• La instalarea echipamentului, trebuie să vă asigurați că totalul
curentului de scurgere al UPS și al dispozivelor conectate nu
depășește 3,5 mA.
Operare
• Nu deconectați cablul de alimentare de la sistemul UPS sau de la priza
clădirii în mpul ulizării, deoarece acest lucru ar anula împământarea
de protecție a sistemului UPS și a tuturor sarcinilor conectate.
• Sistemul UPS are propria sursă de curent intern (baterii). Prizele de
ieșire sau terminale de ieșire pe categorii pot  încărcate electric,
chiar dacă sistemul UPS nu este conectat la sistemul electric al
clădirii.
• Pentru a deconecta complet sistemul UPS, apăsați mai întâi butonul
OFF/Enter pentru a deconecta sursa de alimentare.
• Nu lăsați să ajungă în interiorul unității UPS orice obiect străin sau lichide.
• ATENȚIE: Acesta este un produs UPS de clasa C2. În mediul casnic, acest
produs poate cauza interferenţe radio, caz când poate  necesar să se ia
măsuri suplimentare.
English
Română

18 19
Întreținere, service și defecte
• Sistemul UPS funcționează cu tensiuni periculoase. Reparațiile pot 
efectuate numai de către personalul de întreținere calicat.
• Atenție - risc de șoc electric. Chiar și după ce aparatul este
deconectat de la rețeaua electrică, componentele din interiorul
sistemului UPS sunt încă conectate la baterie și sunt încărcate electric
și periculoase.
• Înainte de a efectua orice fel de service și / sau întreținere,
deconectați bateriile și vericați să nu existe curent sau tensiune
periculoasă în terminalele condensatorului de mare capacitate, cum
ar  condensatorul BUS.
• Numai persoanele care sunt familiarizate în mod adecvat cu baterii și
cu măsurile de precauție necesare pot înlocui bateriile și supraveghea
operațiunile. Persoane neautorizate trebuie să e ținute departe de
baterii sistemului UPS.
• Atenție - risc de șoc electric. Circuitul bateriei nu este izolat de
tensiunea de intrare. Tensiuni periculoase pot apărea între bornele
bateriei și pământ. Înainte de a ange, vă rugăm să vericați că nu
există tensiune!
• Bateriile pot provoca șoc electric. Vă rugăm să luați măsurile de
precauție specicate mai jos, precum și orice alte măsuri necesare
atunci când se lucrează cu bateriile sistemului: dați-vă jos ceasurile de
mână, inelele și alte obiecte metalice și folosiți doar instrumente cu
mânere izolate.
• La schimbarea bateriilor, instalați același număr și același p de
baterii.
• Nu încercați să distrugeți bateriile prin arderea lor. Acest lucru poate
cauza explozia bateriilor.
• Nu deschideți sau distrugeți bateriile. Scurgerea electroliților poate
provoca leziuni la nivelul pielii și ochilor și poate  toxic.
• Vă rugăm să înlocuiți siguranța numai cu același p de siguranță și
amperaj pentru a evita pericolele de incendiu.
• Nu dezasamblați sistemul UPS.
Instalarea sistemului de UPS
4
4.1 Ghid de instalare Hardware
1. Condiții de depozitare
Instalați UPS-ul într-o zonă lipsită de praf și aerisită. Vă rugăm așezați
UPS-ul la cel puțin 20 de cm de alte echipamente pentru a evita orice fel
de interferențe. Nu puneți în funcțiune UPS-ul în condiții de umiditate și
temperatură ridicate (Consultați specicațiile pentru limitări).
2. Conectarea la rețea și încărcarea
Conectați cablul de alimentare la priza din perete. Pentru o funcționare
fără cusur, încărcați bateriile pentru cel puțin 6 ore înainte de prima
ulizare. UPS-ul se încarcă automat cât este conectat la rețea.
3. Conectați echipamentele
Conectați echipamentele la prizele UPS-ului de pe panoul din spate.
Porniți UPS-ul de la butonul de ON, iar echipamentele conectate vor 
protejate.
NU conectați
imprimante laser la
nici una din prizele
UPS-ului.
NU conectați alte
ACCESORII CU
PROTECȚIE la
niciuna din prize.
ATENȚIE
4. Conectare pentru cablul de comunicare USB
Pentru a permite închiderea și pornirea fără asistență a UPS-ului plus
monitorizarea lui, conectați cablul de comunicare la portul USB și la PC.
Cu programul de monitorizare instalat se poate verica oricând statusul
UPS-ului și programarea lui.
5. Conectare modem/linie de telefon pentru protecție
Conectați o singură linie de telefon/conexiune internet pe care o doriți
protejată în priza IN de pe spatele UPS-ului, apoi de la priza OUT
conectați cablul la computer.
English
Română

20 21
6. Opriți/porniți UPS-ul
Porniți UPS-ul apăsând butonul de pornire, iar pentru a-l snge apăsați
același buton.
4.2 Ghid de instalare Soware
Instalați programul de management: pentru o congurare completă a
UPS-ului este recomandată instalarea programului de management de la
următorul link hps://www.power-soware-download.com/viewpower.html

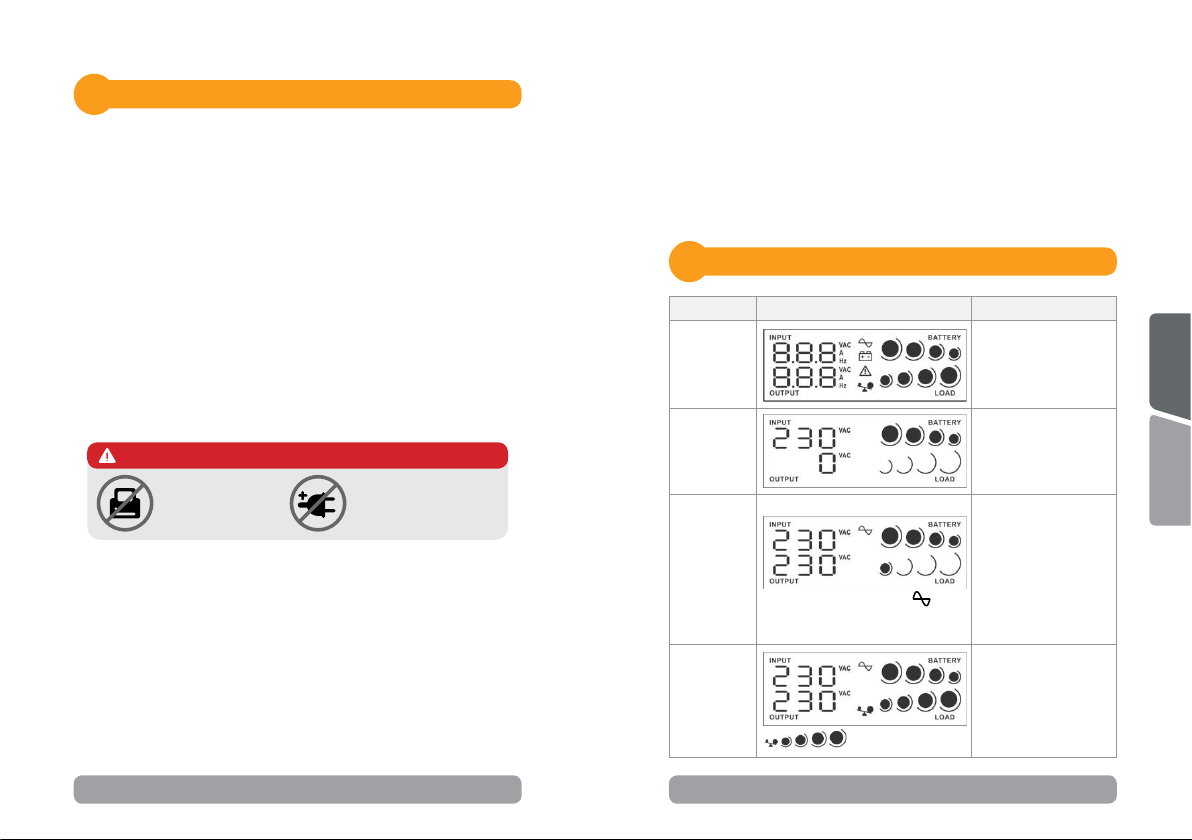

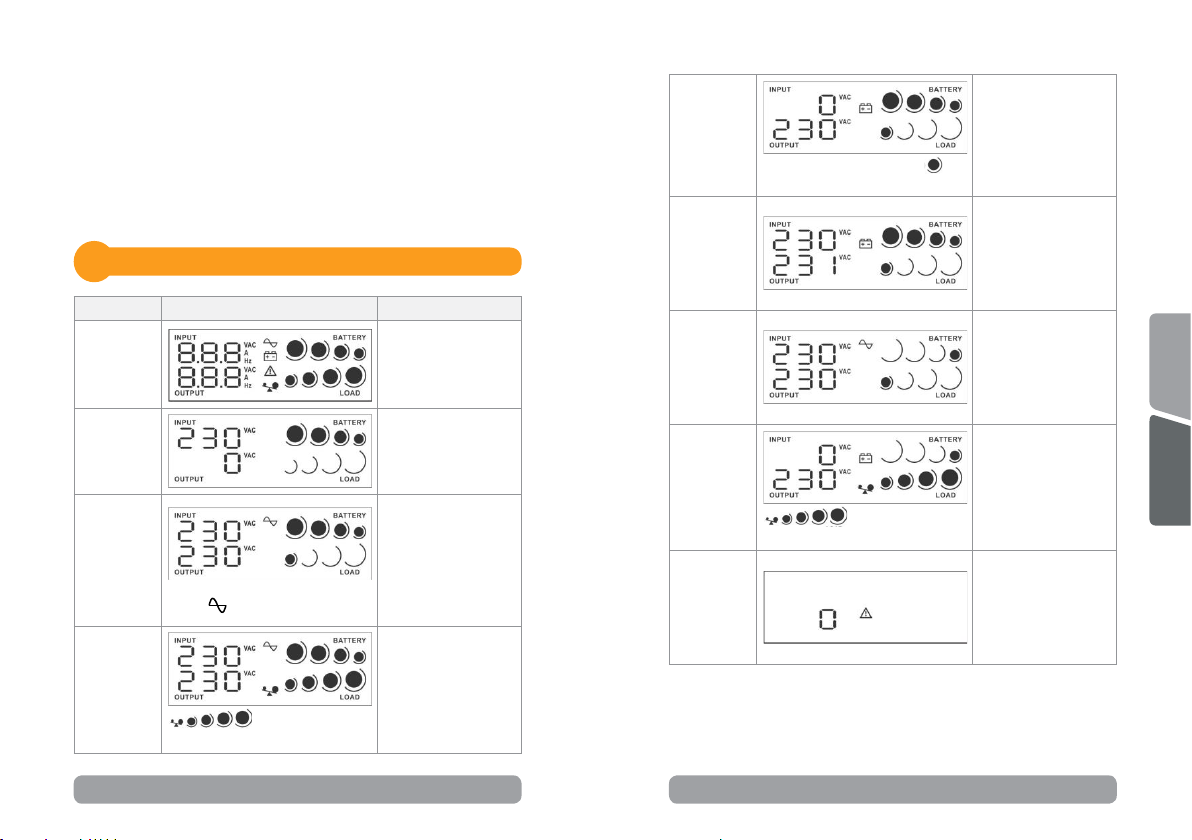

Așare ecran LCD
5

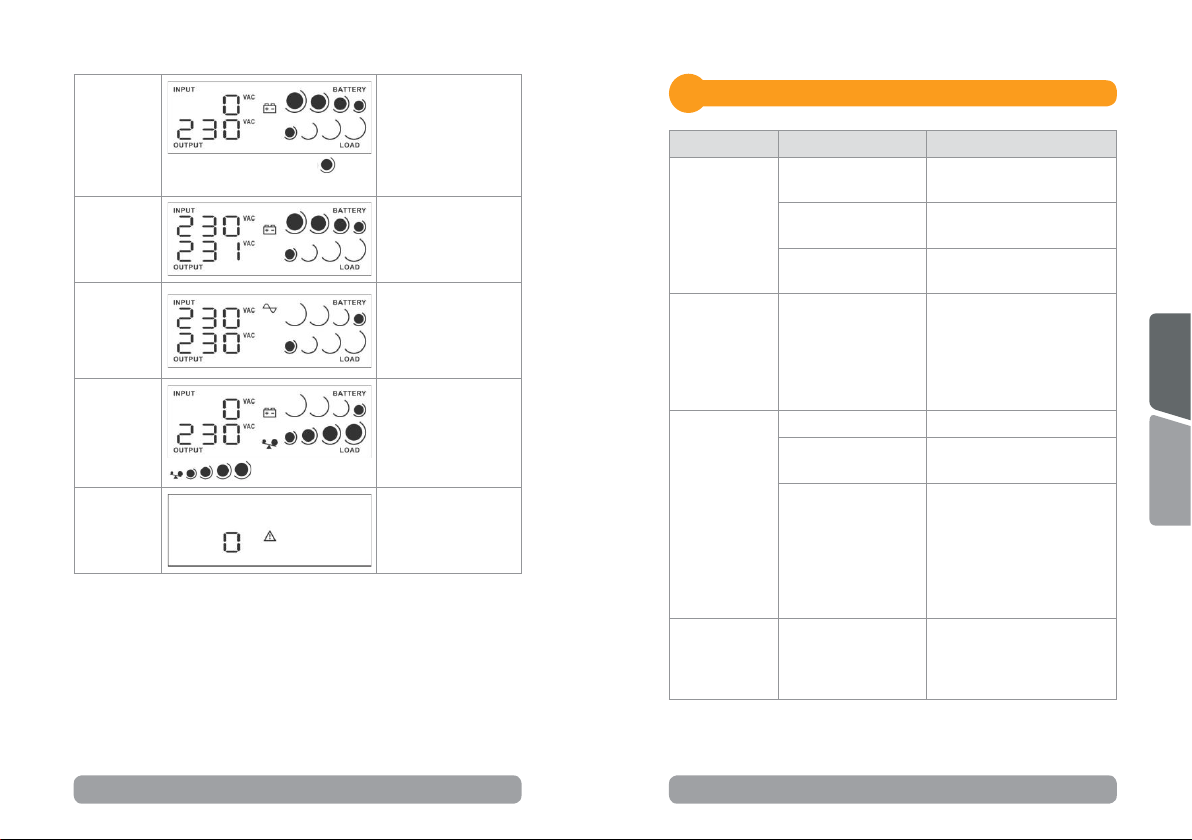

Mod UPS Așaj LCD Descriere
UPS pornit
Când UPS-ul pornește
va intra în această
stare pentru câteva
secunde.
Mod În
Așteptare
În acest mod nu există
tensiune la prizele
UPS-ului.
Mod AC
Când AVR-ul funcționează,
icoana va lumina intermitent.
Când tensiunea de
intrare este în limite
acceptabile UPS-ul va
oferi tensiune, în plaja
de lucru, la prizele de
ieșire. UPS-ul încarcă
bateriile în acest mod.
Supra-
încărcare în
mod AC
Icoanele vor lumina
intermitent.
Când apare
supraîncărcarea alarma
va suna la ecare 0.5
secunde.
Mod Baterie
Când bateria e slabă, icoana va
lumina intermitent.
Alarma va suna la
ecare 10 secunde.
Mod Auto-
Test
Această funcție
este acvată doar
prin intermediul
programului pentru
modelul cu port de
comunicare.
Aversment
schimbare
baterii
Alarma va suna la
ecare 2 secunde.
Această funcție este
disponibila doar pentru
modelul cu funcție de
comunicare.
Supra-
încărcare în
mod baterie
Icoanele vor lumina
intermitent.
Când apare
supraîncărcarea alarma
va suna la ecare 0.5
secunde.
Mod Eroare
Când apare o eroare
UPS-ul va suna
intermitent.
English
Română

22 23
Probleme și soluții6
Problemă Posibilă cauză Soluții
Nicio
informație pe
eranul LCD.
Baterie slabă. Încarcă UPS-ul cel puțin
6 ore.
Eroare la baterie. Înlocuiește bateriile cu
unele de același fel.
UPS-ul nu este
pornit. Apasă butonul de pornire.
Alarma sună
connuu când
tensiunea
la priză e
normală.
UPS-ul este
supraîncărcat.
Deconectați o parte din
echipamente de la prizele
UPS-ului. Asigurați-vă că
încărcarea nu depășește
valoarea acceptată de UPS.
UPS-ul nu mai
e alimentat
de la priză,
perioada de
back-up este
mai scurtă.
UPS-ul este
supraîncărcat.
Deconectează din
echipamente.
Voltajul bateriilor
este prea mic.
Încarcă UPS-ul cel puțin
6 ore.
Defect la
baterie datorată
temperaturilor
ambientale ridicate
sau bateriile nu
funcționează corect.
Înlocuiește bateriile cu
unele de același fel.
Tensiunea de
încărcare e
normală dar
UPS-ul e în
modul Baterie.
Cablul de alimentare
nu e conectat corect.
Conectează cablul de
alimentare corect.
Dezafectarea echipamentelor electrice și electronice vechi
(Se aplică pentru ţările membre ale Uniunii Europene și pentru alte țări
europene cu sisteme de colectare separată).
Acest simbol aplicat pe produs sau pe ambalajul acestuia indică faptul că acest produs
nu trebuie tratat ca pe un deșeu menajer.
El trebuie predat punctelor de reciclare a echipamentelor electrice și electronice.
Asigurându-vă că acest produs este dezafectat în mod corect, veţi ajuta la prevenirea
posibilelor consecințe negave asupra mediului și a sănătații umane, care ar  putut
surveni daca produsul ar  fost dezafectat în mod necorespunzător.
Reciclarea materialelor vă ajută la conservarea resurselor naturale.
NOTĂ!
Dacă apar situații ieșite din comun care nu sunt în tabelul de mai sus, sunați
imediat la service-ul specializat.
English
Română
