Silverline 802165 User manual

www.silverlinetools.com

631018

450W Tile Cutter

Coupe-carreaux 450 W

Fliesenschneidmaschine, 450 W

Cortador de azulejos eléctrico 450 W

Tagliapiastrelle 450W

450 W tegelsnijder

802165_Z1MANPRO2.indd 3 22/10/2014 09:09

131415161819 17

802165_Z1MANPRO2.indd 2 22/10/2014 09:09

www.silverlinetools.com 3

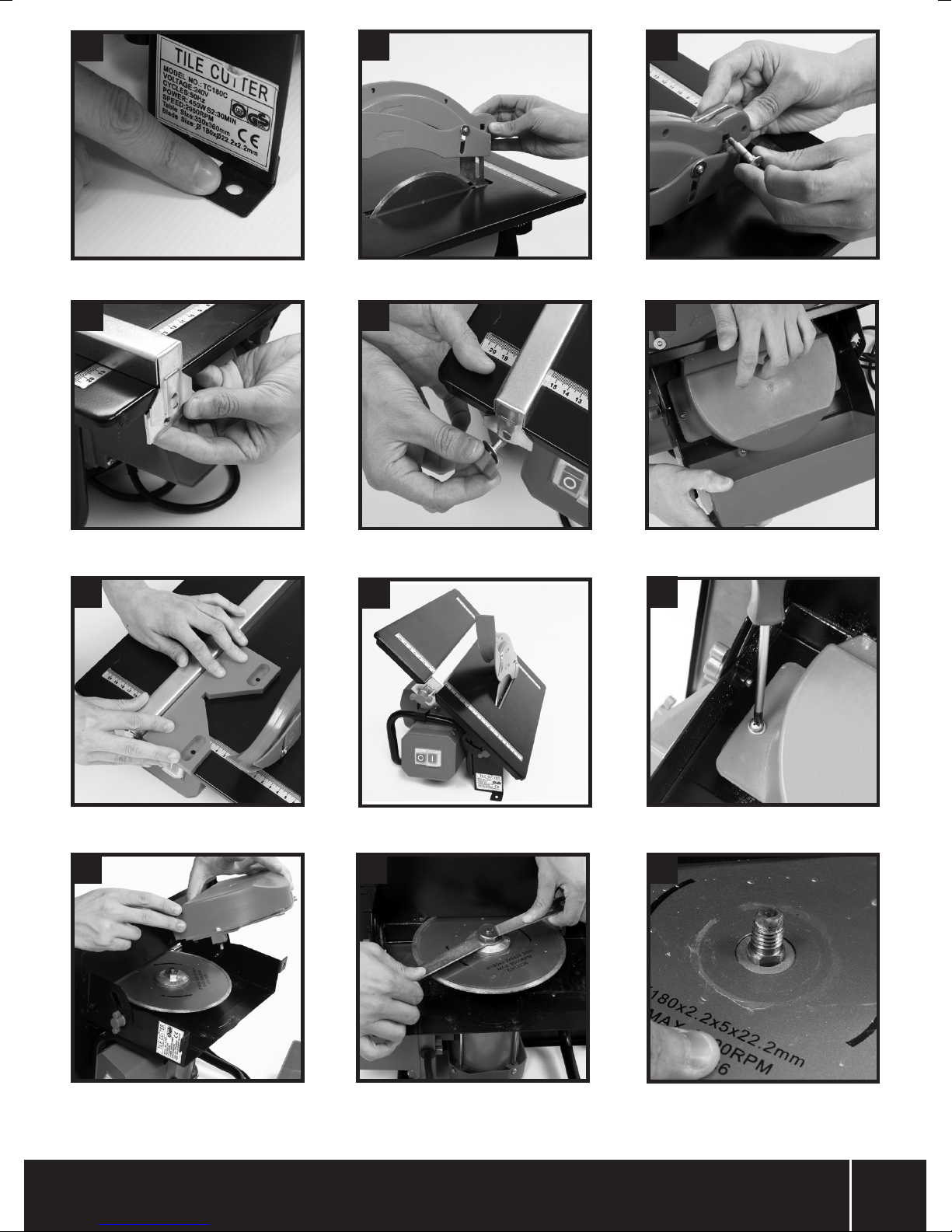

AB C

D E F

GHI

JKL

802165_Z1MANPRO2.indd 3 22/10/2014 09:09

802165_Z1MANPRO2.indd 4 22/10/2014 09:09

www.silverlinetools.com 5

English .................. 4

Français ................ 8

Deutsch................. 12

Español ................. 16

Italiano .................. 20

Nederlands............ 24

450W Tile Cutter

802165_Z1MANPRO2.indd 5 22/10/2014 09:09

WARNING: Always wear ear protection where the sound level exceeds 85dB(A) and

limit the time of exposure if necessary. If sound levels are uncomfortable, even with ear

protection, stop using the tool immediately and check the ear protection is correctly ﬁtted

and provides the correct level of sound attenuation for the level of sound produced by

your tool.

WARNING: User exposure to tool vibration can result in loss of sense of touch, numbness,

tingling and reduced ability to grip. Long term exposure can lead to a chronic condition. If

necessary, limit the length of time exposed to vibration and use anti-vibration gloves. Do

not operate the tool with hands below a normal comfortable temperature, as vibration will

have a greater effect. Use the ﬁgures provided in the speciﬁcation relating to vibration to

calculate the duration and frequency of operating the tool.

Sound and vibration levels in the speciﬁcation are determined according to EN60745 or

similar international standards. The ﬁgures represent normal use for the tool in normal

working conditions. A poorly maintained, incorrectly assembled, or misused tool, may

produce increased levels of noise and vibration. www.osha.europa.eu provides information

on sound and vibration levels in the workplace that may be useful to domestic users who

use tools for long periods of time.

WARNING! When using electric power tools, basic safety precautions should always be

followed to reduce the risk of ﬁre, electric shock and personal injury including the following

safety information. Read all these instructions before attempting to operate this product

and save these instructions for future use.

WARNING! This appliance is not intended for use by persons (including children) with

reduced, physical or mental capabilities or lack of experience or knowledge unless they

have been given supervision or instruction concerning use of the appliance by a person

responsible for their safety. Children must be supervised to ensure that they do not play

with the appliance.

CAUTION:Use the power tool, accessories and tool bits etc. in accordance with these

instructions, taking into account the working conditions and the work to be performed. Use

of the power tool for operations different from those intended could result in a hazardous

situation.

The term "power tool" in the warnings refers to your mains-operated (corded) power tool

or battery-operated (cordless) power tool.

Speciﬁcation

Voltage:................................................230V~ 50Hz

Power:.................................................. 450W

No Load Speed:.................................... 2950min-1

Ceramic saw blade:..............................Ø180 x 2.2 x 5 x

Ø 22.2mm

Compatible materials:...........................Ceramic tiles

Max. Depth of Cut:................................ 34mm

Types of cut:.........................................Straight, Mitre,

Bevel, Compound

Power cord length:...............................2kg

Ingress protection:................................IP54

Protection Class: ..................................

Weight:................................................. 7.5kg

Sound and vibration information:

Sound Pressure LPA:............................92dB(A)

Sound Power LWA:...............................105dB(A)

Uncertainty K:....................................... 3dB(A)

The sound intensity level for the operator may exceed 85dB(A) and sound protection

measures are necessary.

As part of our ongoing product development, speciﬁcations of Silverline products

may alter without notice.

VVolts

~Alternating current

AAmpere

noNo load speed

Hz Hertz

W, kW Watt, kilowatt

/min or min-1 (revolutions or reciprocation)

per minute

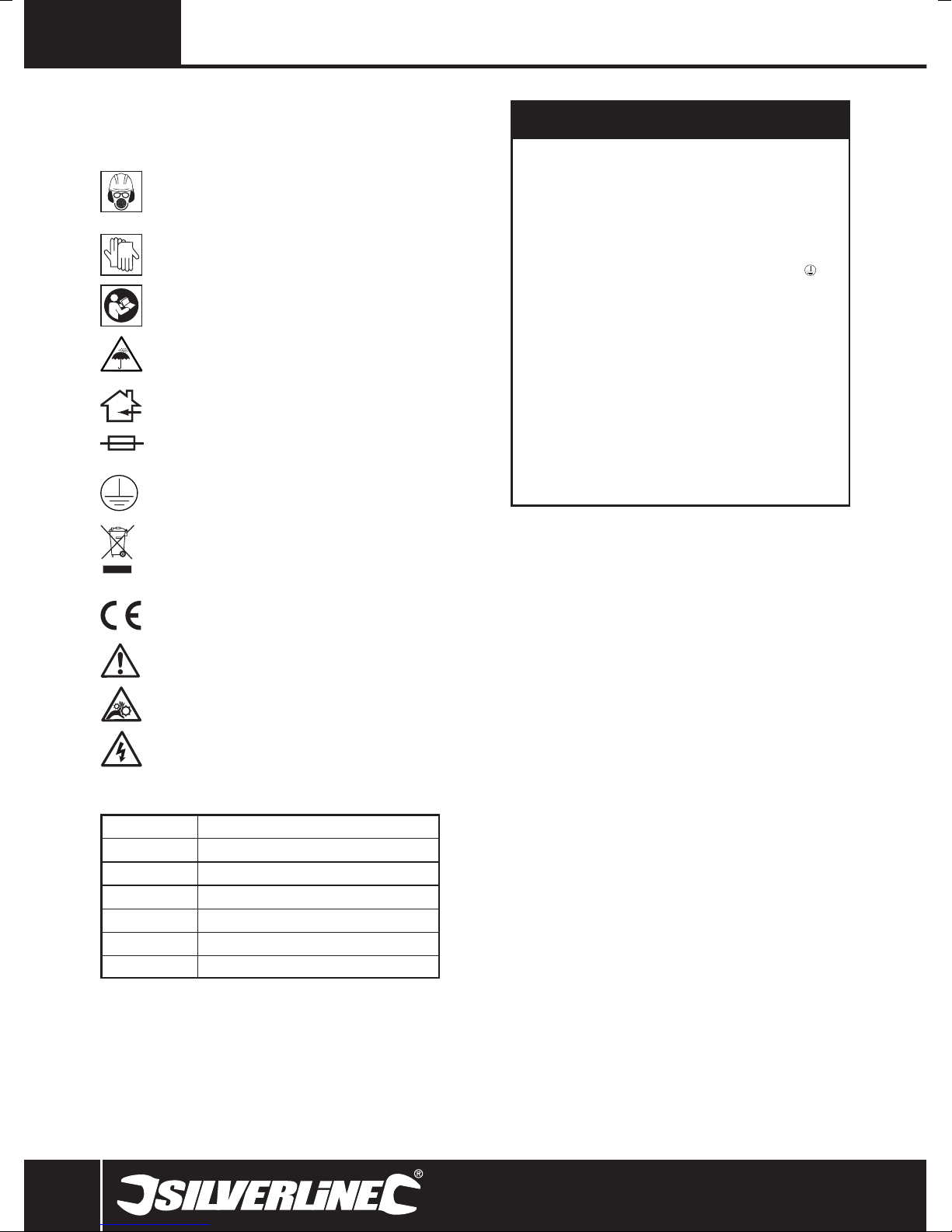

Description of Symbols

The rating plate on your tool may show symbols. These represent important information

about the product or instructions on its use.

Wear hearing protection

Wear eye protection

Wear breathing protection

Wear head protection

Wear hand protection

Read instruction manual

DO NOT use in rain or damp environments

For indoors use only!

Internal temperature fuse triggering at 130°C

Class I construction (protective earth)

Environmental Protection

Waste electrical products should not be disposed of with household waste.

Please recycle where facilities exist. Check with your local authority or

retailer for recycling advice

Conforms to relevant legislation and safety standards

Caution

WARNING: Moving parts can cause crush and cut injuries.

Risk of electrocution!

T-130˚

Original Instructions

802165_Z1MANPRO2.indd 6 22/10/2014 09:09

• Watch what you are doing, use common sense and do not operate the tool when you

are tired

• Do not use a power tool while you are under the inﬂuence of drugs, alcohol or

medication

WARNING: A moment of inattention while operating power tools may result in serious

personal injury.

• Check damaged parts

• Before further use of tool, it should be carefully checked to determine that it will operate

properly and perform its intended function

• Check for alignment of moving parts, binding of moving parts, breakage of parts,

mounting and any other conditions that may affect its operation

• A guard or other part that is damaged should be properly repaired or replaced by an

authorized service centre unless otherwise indicated in this instruction manual

• Have defective switches replaced by an authorized service centre

WARNING: Do not use the tool if the on/off switch does not turn it on and off. The switch

must be repaired before the tool is used.

• Have your tool repaired by a qualiﬁed person - This electric tool complies with the

relevant safety rules. Repairs should only be carried out by qualiﬁed persons, otherwise

this may result in considerable danger to the user

WARNING: When servicing use only identical replacement parts.

WARNING: If the power cable is damaged it must be replaced by the manufacturer or an

authorised service centre.

• Power tool mains plugs must match the mains socket - Never modify the plug in any

way. Do not use any adapter plugs with earthed (grounded) power tools. Unmodiﬁed

plugs and matching sockets will reduce risk of electric shock

• If operating a power tool outside use a residual current device (RCD) - Use of an RCD

reduces the risk of electric shock

NOTE: The term “residual current device (RCD)” may be replaced by the term “ground fault

circuit interrupter (GFCI)” or “earth leakage circuit breaker (ELCB)”.

WARNING: When used in Australia or New Zealand, it is recommended that this tool is

ALWAYS supplied via Residual Current Device (RCD) with a rated residual current of 30mA

or less.

WARNING:Before connecting a tool to a power source (mains switch power point

receptacle, outlet, etc.) be sure that the voltage supply is the same as that speciﬁed on

the nameplate of the tool. A power source with a voltage greater than that speciﬁed for

the tool can result in serious injury to the user, and damage to the tool. If in doubt, do not

plug in the tool. Using a power source with a voltage less than the nameplate rating is

harmful to the motor.

Polarized Plugs (for North America only) To reduce the risk of electric shock, this

equipment has a polarized plug (one blade is wider than the other). This plug will ﬁt in a

polarized outlet only one way. If the plug does not ﬁt fully in the outlet, reverse the plug. If

it still does not ﬁt, contact a qualiﬁed electrician to install the proper outlet. Do not change

the plug in any way.

Tile Cutter Safety

• Only cut materials using this tile cutter as speciﬁed under ‘Speciﬁcations’ in this

instruction manual. Cutting materials the machine is not designed to cut could overload

the motor and break the blade.

• Ensure the tile cutter is mounted on a secure, ﬂat surface. Not doing so will deem the

machine unstable and increase the risk of injury.

• ALWAYS stand in an offset position from the blade towards the support fence, standing

directly in line with the blade gives incorrect support to the workpiece.

• NEVER use the tile cutter without the blade guard; the blade guard will help deﬂect

projected debris and will lower the risk of accidental cut injuries.

• NEVER install a cutting blade with a rated speed that does not exceed the rated no load

speed of the machine.

• Ensure oversized workpieces are adequately supported during out-feed . Incorrectly

supported workpieces are more likely to be subjected to kickback.

• NEVER attempt to remove a workpiece during a cut with the blade still running. Always

switch the machine off and wait for the blade to reach a complete halt before removing

the part-cut workpiece.

• ALWAYS switch the machine off and remove the plug from the mains before carrying

out any adjustments or maintenance.

• ALWAYS wear appropriate PPE (Personal Protective Equipment) such as eye protection,

hearing protection and cut-proof gloves when working with this machine.

• Ensure the directional arrow displayed on the blade corresponds with the direction of

rotation of the motor.

• The disk, arbor and collars should always be kept clean and obstruction-free. Switch the

machine off and disconnect from the mains supply, then rotate the disk to ensure it is

free from obstruction.

• ALWAYS use the fence to support the tile - never cut the tile freehand

• ONLY ever cut one tile at a time

• Ensure the waste part of the tile has sufﬁcient room to move after being cut; ignoring

this could cause the tile to bind against the cutting disk.

www.silverlinetools.com 7

802165

General Safety

Keep work area clear

• Cluttered areas and benches invite injuries

Consider work area environment

• Do not expose tools to rain

• Do not use tools in damp or wet locations

• Keep work area well lit

• Do not use tools in the presence of ﬂammable liquids or gases

Guard against electric shock

• Avoid body contact with earthed or grounded surfaces (e.g. pipes, radiators, ranges,

refrigerators)

Keep other persons away

• Do not let persons, especially children, not involved in the work touch the tool or the

extension cord and keep them away from the work area

Store idle tools

• When not in use, tools should be stored in a dry locked-up place, out of reach of

children

Do not force the tool

• It will perform the job better and safer at the rate for which it was intended

Use the right tool

• Do not force small tools to do the job of a heavy duty tool

Do not use tools for purposes not intended; for example do not use circular saws to cut

tree limbs or logs

Dress appropriately

• Do not wear loose clothing or jewellery, which can be caught in moving parts

• Suitable safety footwear is recommended when working outdoors.

• Wear protective covering to contain long hair

Use protective equipment

• Use safety glasses

• Use face or dust mask if working operations create dust

WARNING: Not using protective equipment or appropriate clothing can cause personal

injury or increase the severity of an injury.

Connect dust extraction equipment

• If the tool is provided for the connection of dust extraction and collecting equipment,

ensure these are connected and properly used

Do not abuse the power cable

• Never yank the power cable to disconnect it from the socket. Keep the power cable

away from heat, oil and sharp edges. Damaged or entangled power cables increase the

risk of electric shock

Secure work

• Where possible use clamps or a vice to hold the work. It is safer than using your hand

Do not overreach

• Keep proper footing and balance at all times

Maintain tools with care

• Keep cutting tools sharp and clean makes the tool easier to control and less likely to

bind or lock in the workpiece

• Follow instruction for lubricating and changing accessories

• Inspect tool power cables periodically and if damaged have them repaired by an

authorized service facility

• Inspect extension cables periodically and replace if damaged

• Keep handles dry, clean and free from oil and grease

WARNING: Many accidents are caused by poorly maintained power tools.

• Disconnect tools - When not in use, before servicing and when changing accessories

such as blades, bits and cutters, disconnect tools from the power supply

WARNING: The use of accessories or attachments not recommended by the manufacturer

may result in a risk of injury to persons.

• Remove adjusting keys and wrenches - Form the habit of checking to see that keys and

adjusting wrenches are removed from the tool before switching it on

• Avoid unintentional starting - Ensure switch is in "off' position when connecting to a

mains socket or inserting a battery pack, or when picking up or carrying the tool

WARNING: Unintended starting of a tool can cause major injuries.

• Use outdoor extension leads - When the tool is used outdoors, use only extension cords

intended for outdoor use and so marked. Use of an extension cable suitable for outdoor

use reduces the risk of electric shock

• Stay alert

450W Tile Cutter

802165_Z1MANPRO2.indd 7 22/10/2014 09:09

• When removing jammed or conﬂicting material, switch off the machine, remove the

mains plug, and wait for the blade to reach a complete halt.

• Never cut tiles that are too small to leave sufﬁcient room for the hand to guide the tile

into the blade. When cutting smaller tiles ALWAYS use a push-stick.

• Only ever ﬁt cutting disks that are recommended in the manufacturer’s instruction

manual.

• Before using the tile cutter, always allow the cutting blade to reach the correct speed

and assess whether the blade is running smoothly, with no unfamiliar sounds or

vibrations. If unfamiliar characteristics are noticed, switch the machine off immediately

and unplug from the mains before attempting to evaluate the situation.

• Do not use excessive pressure on the cutting disk; doing so will not speed up the cut,

and will only cause excessive wear to the machine.

• NEVER use the tile cutter without the aid of cooling water; the water will maintain blade

temperature and prevent premature failure.

Intended Use

Precision water-cooled tile cutter for creating speciﬁc sized tiles. Features a straight fence,

mitre guide and an adjustable table angle for creating bevel cuts.

Unpacking Your Tool

• Carefully unpack and inspect your new tool. Familiarise yourself with all its features

and functions

• Ensure that all parts of the tool are present and in good condition. If any parts are

missing or damaged, have such parts replaced before attempting to use this tool

Before Use

WARNING: Ensure the tool is disconnected from the power supply before attaching or

changing any accessories, or making any adjustments.

Bench mounting

NOTE: Due to this machines physical attributes, it is intended to be secured to a bench, or

a secure ﬂat work surface.

• Fasten to a secure, ﬂat work surface using the two Bench Mounting Holes, located at

the front and rear (Image A)

Blade guard installation

1. Place the tile cutter on a secure ﬂat surface and locate the Blade Guard (19)

2. Fit the Blade Guard over the Riving Knife, ensuring that the blade direction arrow on

the guard is facing towards the front of the machine (Image B)

3. Insert the Blade Guard Coach Bolt (16) through the square hole in the guard and

through the riving knife (Image C)

4. Fit the Blade Guard Washer (17) and adjust the height of the guard to provide

adequate clearance for the material to be cut

5. Fasten the Blade Guard to the Riving Knife using the Nut (18)

Straight fence installation

1. Ensure the Bevel Angle Lock Front (8) and Rear (7) are securely tightened, and

position the tile cutter on its side on a secure ﬂat surface

2. Locate the Straight Fence (9), Fence Locking Knobs (10), Fence Washers (12) and the

Fence Fixing Brackets (15)

3. Hold the Straight Fence against the Table Surface (4) with the tabs facing towards

the bottom of the tile cutter (Image D)

4. Position the Fence Fixing Bracket behind the ridge that runs along the edge of the

Table Surface; place the washer onto the Fence Locking Knob and screw it into the

ﬁxing bracket to secure the Straight Fence to the table (Image E)

5. Repeat step 4 for the other side of the Straight Fence

Water sump installation

WARNING:Handling water around electronic equipment is hazardous. Take extra care

when handling water around the tile cutter. Always make sure the machine is switched off

at the mains beforehand.

1. Position the tile cutter on a secure ﬂat surface

2. Locate the Water Sump (1)

3. Lift the side of the tile cutter that features the blade housing and place the Water

Sump so the blade housing sits inside (Image F)

4. To ﬁll the Water Sump, add clean water to the sump until the level sits between the

‘min’ and ‘max’ markings on the blade housing

Operation

WARNING: ALWAYS wear eye protection, adequate respiratory and hearing protection, as

well as suitable gloves, when working with this tool.

WARNING:Prolonged use of this machine can cause the internal motor to overheat. To

prevent overheating of the motor, switch off and allow the machine to cool down after 10

minutes of consistent use.

WARNING:Never operate this machine without water, dry operation will cause the

machine to wear out prematurely.

Switching on and off

• The green On Button (2) is located at the front of the machine, next to the red Off

Button (3)

• To Switch the machine on, Press the On Button

• To Switch the machine off, Press the Off Button

1Water Sump

2On Button

3Off Button

4Table Surface

5Cutting Disk

6Riving Knife

7Bevel Angle Lock Rear (not shown)

8Bevel Angle Lock Front

9Straight Fence

10 Fence Locking Knob

11 Mitre Guide

12 Fence Washer

13 Spanner

14 Spindle Spanner

15 Fence Fixing Brackets

16 Blade Guard Coach Bolt

17 Blade Guard Washer

18 Nut

19 Blade Guard

Product Familiarisation

802165_Z1MANPRO2.indd 8 22/10/2014 09:09

www.silverlinetools.com 9

450W Tile Cutter

802165

Performing a straight cut

• Use the measuring scale located on the Table Surface (4) to accurately determine the

size of the cut

1. Loosen the Fence Locking Knobs (10), position the Straight Fence (9) in the desired

location and retighten the Fence Locking Screws

2. With the machine on, press the workpiece ﬁrmly against the Straight Fence and

slowly feed the workpiece into the Cutting Disk (5)

NOTE: Do not force the workpiece into the blade, excessive pressure can cause kickback,

and damage to the blade/workpiece.

Performing a mitre cut

NOTE: Use the Mitre Guide (11) to perform accurate 45° cuts.

1. Loosen the Straight Fence Locking Knobs (10)

2. Place the Mitre Guide (11) against the Straight Fence (9) (Image G)

3. Adjust the Straight Fence position, using the measuring scale as reference, to

accurately measure the cut

4. Lock the Straight Fence into position, by tightening the Straight Fence Locking Knobs

5. Use the Mitre Guide to feed the tile into the Cutting Disk (5)

Performing a bevel cut

•To adjust the bevel angle of the Table Surface (4):

1. Undo Bevel Angle Lock Front (8) and Rear (7)

2. Tilt the table to the desired angle, and Lock the Bevel Angle Lock Front and Rear to

secure the position, (Image H)

Note: The bevel angle is displayed on a graduation scale beneath the Bevel Angle Lock

Front.

• Ensure the Straight Fence (9) is secure, and use it as a guide when cutting the

workpiece

• Take extra care of the Cutting Disk (5) when performing bevel cuts

Accessories

• A range of accessories and consumables, including Tile Cutting Diamond Disc

(993035) is available from your Silverline stockist. Spare parts can be obtained from

toolsparesonline.com

Maintenance

WARNING: ALWAYS disconnect from the power supply before carrying out any inspection,

maintenance or cleaning.

Replacing the cutting disk

WARNING: ALWAYS wear suitable cut proof gloves when handling the Cutting Disk (5). Not

doing so may result in cuts, or harm to the operator.

1. Remove the Water Sump (1), ensure the blade housing area is dry and turn the

machine on its side so the blade housing is facing upwards

2. Unscrew and remove the four Philipps head screws holding the blade cover on

(Image I)

3. Remove the blade cover to reveal the Cutting Disk (5) and spindle assembly

(Image J)

4. Place the Spanner (13) over the locking nut, and use the Spindle Spanner (14) to

secure the spindle. Undo the locking nut using the Spanner (Image K)

5. Remove the outer ﬂange from the spindle to reveal the disk. Pull the disk off the

inner ﬂange

6. Replace the Cutting Disk, being sure that it is the correct orientation and that it is

correctly seated on the inner ﬂange (Image L)

Note: The spindle will spin in an anticlockwise direction when viewed with the blade cover

removed. Ensure the correct disk is installed in the correct orientation.

7. Reinstall the outer ﬂange and tighten the lock nut onto the spindle

8. Replace the blade cover and return the tile cutter to its normal working position

9. Switch the machine on, allow the Cutting Disk to get up to speed, and check that it

is running smoothly and ‘true’

General inspection

• Regularly check that all the ﬁxing screws are tight

• Inspect the supply cord of the tool, prior to each use, for damage or wear. Repairs

should be carried out by an authorised Silverline service centre. This advice also applies

to extension cords used with this tool

Cleaning

• Keep your tool clean at all times. Dirt and dust will cause internal parts to wear quickly,

and shorten the machine’s service life. Clean the body of your machine with a soft

brush, or dry cloth. If available, use clean, dry, compressed air to blow through the

ventilation holes

• Clean the tool casing with a soft damp cloth using a mild detergent. Do not use alcohol,

petrol or strong cleaning agents

• Never use caustic agents to clean plastic parts

Lubrication

• Slightly lubricate all moving parts at regular intervals with a suitable spray lubricant

Brushes

• Over time the carbon brushes inside the motor may become worn

• Excessively worn brushes may cause loss of power, intermittent failure, or visible

sparking

• If you suspect that the brushes may be worn, have them replaced at an authorised

Silverline service centre

Storage

• Store this tool carefully in a secure, dry place out of the reach of children

802165_Z1MANPRO2.indd 9 22/10/2014 09:09

Troubleshooting

Disposal

Always adhere to national regulations when disposing of power tools that are no longer

functional and are not viable for repair.

• Do not dispose of power tools, or other waste electrical and electronic equipment

(WEEE), with household waste

• Contact your local waste disposal authority for information on the correct way to

dispose of power tools

Problem Possible cause Solution

No function when On/Off Button

(2 & 3) is operated

No power Check power supply

Defective On/Off Button Replace the On/Off Trigger Switch at an authorised Silverline service centre

Cutting Disk (5) is making strange

noises/vibrating/not performing

straight cuts

Loose spindle locking nut Ensure that the blade is correctly fastened to the spindle, see ‘Replacing the

cutting disk’

The Cutting Disk is not seated on the inner ﬂange correctly Check the Cutting Disk is seated on the inner ﬂange correctly so that it runs safe

and true, see ‘Replacing the cutting disk’

The Cutting Disk is too worn/warped from excessive use Replace the Cutting Disk, see ‘Replacing the cutting disk’

The Cutting Disk is wearing

excessively and a burning smell is

being produced’

Insufﬁcient amount of water in the Water Sump (1) Reﬁll the Water Sump

Cutting Disk is too worn to effectively dissipate heat Check and replace the Cutting Disk, see ‘Replacing the cutting disk’

802165_Z1MANPRO2.indd 10 22/10/2014 09:09

www.silverlinetools.com 11

450W Tile Cutter

802165

Notiﬁed body: TÜV SÜD Producvvt Service

The technical documentation is kept by: Silverline Tools

Date: 08/10/2014

Signed by:

Mr Darrell Morris

Managing Director

Name and address of the manufacturer:

Powerbox International Limited, Company No. 06897059.

Registered address:

Central House, Church Street,Yeovil, Somerset, BA20 1HH, United Kingdom.

CE Declaration of Conformity

The undersigned: Mr Darrell Morris

as authorised by: Silverline Tools

Declares that

Identiﬁcation code: 802165

Description: 450W Tile Cutter

Conforms to the following Directives:

• Machinery Directive 2006/42/EC

• Low Voltage Directive 2006/95/EC

• EMC Directive 2004/108/EC

• ROHS Directive 2002/95/EC

• EN61029-1+A11:2010, EN ISO12100:2010

• EN55014-1+A1:2009, EN55014-2+A2:2008

• EN61000-3-2+A2:2009, EN61000-3-3:2008

Terms & Conditions

Silverline Tools Guarantee

This Silverline product comes with a 3 year guarantee

qualify for the 3 year guarantee. Guarantee period begins according to the date of purchase

on your sales receipt.

Registering your purchase

Registration is made at silverlinetools.com by selecting the Guarantee Registration button.

You will need to enter:-

• Your personal details

• Details of the product and purchase information

Once this information is entered your guarantee certiﬁcate will be created in PDF format for

you to print out and keep with your purchase.

Guarantee period becomes effective from the date of retail purchase as detailed on your

sales receipt.

PLEASE KEEP YOUR SALES RECEIPT

If this product develops a fault within 30 days of purchase, return it to the stockist where it

was purchased, with your receipt, stating details of the fault. You will receive a replacement

or refund.

If this product develops a fault after the 30 day period, return it to:

Silverline Tools Service Centre

PO Box 2988

Yeovil

BA21 1WU, UK

The guarantee claim must be submitted during the guarantee period.

You must provide the original sales receipt indicating the purchase date, your name, address

and place of purchase before any work can be

carried out.

You must provide precise details of the fault requiring correction.

Claims made within the guarantee period will be veriﬁed by Silverline Tools to establish if the

deﬁciencies are related to material or manufacturing of the product.

Carriage will not be refunded. Items for return must be in a suitably clean and safe state for

repair, and should be packaged carefully to prevent damage or injury during transportation.

We may reject unsuitable or

unsafe deliveries.

All work will be carried out by Silverline Tools or its authorized

repair agents.

The repair or replacement of the product will not extend the period

of guarantee

Defects recognised by us as being covered by the guarantee shall be corrected by means of

repair of the tool, free of charge (excluding carriage charges) or by replacement with a tool

in perfect working order.

Retained tools, or parts, for which a replacement has been issued, will become the property

of Silverline Tools.

The repair or replacement of your product under guarantee provides beneﬁts which are

additional to and do not affect your statutory rights as a consumer.

What is covered:

The repair of the product, if it can be veriﬁed to the satisfaction of Silverline Tools that the

deﬁciencies were due to faulty materials or workmanship within the guarantee period.

If any part is no longer available or out of manufacture, Silverline Tools will replace it with a

functional replacement part.

Use of this product in the EU.

What is not covered:

Silverline Tools does not guarantee repairs required as a result of:

Normal wear and tear caused by use in accordance with the operating instructions eg

blades, brushes, belts, bulbs, batteries etc.

The replacement of any provided accessories drill bits, blades, sanding sheets, cutting discs

and other related items.

Accidental damage, faults caused by negligent use or care, misuse, neglect, careless

operation or handling of the product.

Use of the product for anything other than normal domestic purposes.

Change or modiﬁcation of the product in any way.

Use of parts and accessories which are not genuine Silverline Tools components.

Faulty installation (except installed by Silverline Tools).

Repairs or alterations carried out by parties other than Silverline Tools or its authorized

repair agents.

Claims other than the right to correction of faults on the tool named in these guarantee

conditions are not covered by the guarantee.

Battery Guarantee

Silverline batteries are guaranteed for 30 days. If a defect occurs on a registered battery

during the term of the Battery Guarantee, due to material or manufacturing fault, then

Silverline will replace it free of charge. This guarantee does not apply to commercial use nor

does it extend to normal wear and tear or damage as a result of accident, abuse or misuse.

802165_Z1MANPRO2.indd 11 22/10/2014 09:09

Attention : Toujours porter des protections sonores lorsque le niveau d’intensité est

supérieur à 85 dB(A) et limiter le temps d’exposition si nécessaire. Si l’intensité sonore

devient inconfortable, même avec les protections, arrêter immédiatement d’utiliser

l’appareil, vériﬁer que les protections soient bien mises et qu’elles soient adéquates avec

le niveau sonore produit par l’appareil.

Attention : L’exposition de l’utilisateur aux vibrations peut engendrer une perte du toucher,

des engourdissements, des picotements et ainsi réduire la capacité de préhension. De

longues expositions peuvent également provoquer ces symptômes de façon chronique.

Si nécessaire, limiter le temps d’exposition aux vibrations, et porter des gants anti-

vibrations. Ne pas utiliser cet appareil avec vos mains sous des conditions en dessous

de températures normales, car l’effet vibratoire en est accentué. Se référer au cas de

ﬁgures des caractéristiques relatives aux vibrations pour calculer le temps et fréquence

d’utilisation de l’appareil.

Les niveaux sonores et vibratoires des caractéristiques techniques sont déterminés

en fonction de la norme EN60745 ou autres normes internationales. Ces données

correspondent à un usage normale de l’appareil, et ce dans des conditions de travail

normales. Un appareil mal entretenu, mal assemblé ou mal utilisé peut augmenter les

niveaux sonores et vibratoires. Pour plus d’informations sur la directive des émissions

sonores et vibratoires, visitez le site http://osha.europa.eu/fr.

Consignes générales de

sécurité relatives aux appareils

électriques

Attention! Veuillez lire l’intégralité des consignes de sécurité et des instructions. Le

non-respect de ces consignes et instructions peut entraîner un risque de choc électrique,

d’incendie et/ou se traduire par des blessures graves.

Attention : Cet appareil n’est pas conçu pour être utilisé par des personnes (enfants

compris) ayant des capacités physiques ou mentales réduites, ou n’ayant pas la

connaissance ou l’expérience requise, à moins d’être sous la supervision d’une personne

responsable de leur sécurité ou d’avoir reçu les instructions nécessaires. Les enfants ne

doivent pas s’approcher et jouer avec cet appareil.

AVERTISSEMENT : Utiliser l’appareil électrique, les accessoires et outils à monter

conformément à ces instructions, en tenant compte des conditions de travail et de la tâche

à réaliser. Toute utilisation d’un appareil électrique autre que celle pour laquelle il a été

conçu peut entraîner des situations à risque.

L’expression « appareil électrique » employée dans les présentes consignes recouvre aussi

bien les appareils ﬁlaires à brancher sur le secteur que les appareils sans ﬁls fonctionnant

sous batterie

Caractéristiques techniques

Tension :.................................................................................230 V~, 50 Hz

Puissance :..........................................................................................450 W

Vitesse à vide :...........................................................................2950 min-1

Lame de scie céramique :......................................180 x 2,2 x 5 x 22,2 mm

Matériau compatible :................................................... carreaux céramique

Profondeur de coupe max :................................................................34 mm

Types de coupe :....................................... Droite, biseau, onglet, composée

Longueur du câble d’alimentation :.........................................................2 m

Indice de protection :.............................................................................IP54

Classe de protection :.............................................................................

Poids :.................................................................................................7,5 kg

Informations sur le niveau d’intensité sonore et

vibratoire:

Pression acoustique LPA :...............................................................92 dB(A)

Puissance acoustique LWA :...........................................................105 dB(A)

Incertitude K :....................................................................................3 dB(A)

L’intensité sonore peut dépasser 85 dB(A) et il est nécessaire que l’utilisateur porte

des protections auditives.

Du fait de l’évolution constante de nos produits, les caractéristiques des produits

Silverline peuvent changer sans notiﬁcation préalable.

Symboles

La plaque signalétique ﬁgurant sur votre outil peut présenter des symboles. Ces symboles

constituent des informations importantes relatives au produit ou des instructions

concernant son utilisation.

Port de protection auditive

Port de lunettes de sécurité

Port du masque respiratoire

Port du casque

Port de gants

Lire le manuel d’instructions

NE PAS utiliser sous la pluie ou dans un environnement humide!

Usage à l’intérieur seulement!

Activation du fusible thermique à 130° C

Construction de classe I (Mise à la terre)

Protection de l’environnement

Les produits électriques usagés ne doivent pas être jetés avec les ordures

ménagères. Veuillez les recycler dans les centres prévus à cet effet. Pour

de plus amples informations, veuillez contacter votre municipalité ou

point de vente.

Conforme à la règlementation et aux normes européennes de sécurité

pertinentes.

Attention!

Attention: les pièces mobiles peuvent engendrer des écrasements et

des coupures.

Risque d’électrocution

T-130˚

VVolts

~Courant alternatif

AAmpère

noVitesse à vide

Hz Hertz

W, kW Watt, kilowatt

/min or min-1 (tours) par minute

Traductions des instructions originales

802165_Z1MANPRO2.indd 12 22/10/2014 09:09

www.silverlinetools.com 13

802165

le transporter

Attention : Des démarrages accidentels peuvent être dangereux.

Usage en extérieur :Lors d’une utilisation de l’appareil électrique en extérieur,

se servir d’une rallonge appropriée à une utilisation en extérieur. Cela réduit le risque de

décharge électrique

Rester vigilent.

• Faire preuve de bon sens lors de la manipulation de l’appareil.

• Ne pas utiliser un appareil électrique lorsque l’on se trouve dans un état de fatigue, ou

sous l’inﬂuence de drogues, d’alcool ou de médicaments.

Attention :Un moment d’inattention pendant l’utilisation d’un outil électrique peut se

traduire par des blessures graves

Inspecter les pièces endommagées

• Avant d’utiliser un appareil, toujours vériﬁer qu’il soit en bon état de marche

• Vériﬁer que les éléments rotatifs soient bien alignés et non grippés. S’assurer

de l’absence de pièces cassées ou endommagées susceptibles de nuire au bon

fonctionnement de l'appareil

• Une protection ou partie défectueuse doit être réparée ou remplacée par un centre

agrée, sauf en cas d’indication du manuel.

• Les interrupteurs défectueux doivent être remplacés par un centre agrée.

Attention :Ne pas utiliser un appareil électrique dont la commande ne s’effectue plus par

l’interrupteur marche-arrêt. Il est dangereux et doit être réparé.

Ne faire réparer votre appareil électrique que par un

réparateur qualiﬁé.

• Cet appareil est conforme aux normes de sécurité en vigueur. Cela permet de maintenir

la sécurité d’utilisation de l’appareil électrique et d’éviter des risques considérables

pour l’utilisateur.

Attention : utiliser uniquement des pièces de rechange identiques.

Attention : Si le câble d’alimentation est endommagé, le faire remplacer par un centre

agrée.

La prise d’un appareil électrique doit être adaptée à la prise

du secteur.

• Ne jamais modiﬁer la prise en aucune façon. Ne jamais utiliser d’adaptateur sur la prise

électrique d’appareil mis à la terre. Des prises non modiﬁées, adaptées aux boîtiers de

prise de courant, réduiront le risque de décharge électrique.

Si une utilisation de l’appareil électrique dans un

environnement humide ne peut être évitée, utiliser une

alimentation protégée par un disjoncteur différentiel.

• L’utilisation d’un disjoncteur différentiel réduit le risque de décharge électrique.

Attention : Lorsque utilisé en Australie ou en Nouvelle Zélande, il est recommandé que

cet appareil soit toujours alimenté via un disjoncteur différentiel ayant un courant résiduel

de 30 mA ou moins.

Attention :Avant de brancher un appareil sur une source d’alimentation (prise secteur,

groupe électrogène, etc.) assurez-vous que la tension fournie soit la même que celle

spéciﬁée sur la plaque de l’appareil. Une source d’alimentation avec une tension

supérieure à celle indiquée sur l’appareil peut engendrer de sérieuses blessures pour

l’utilisateur, et endommager l’appareil. En cas de doute, ne branchez pas l’appareil. Une

source d’alimentation avec une tension inférieure à celle indiquée sur l’appareil est néfaste

pour le moteur.

Prises polarisées (Uniquement pour les pays de l’Amérique du nord). Pour réduire les

risques de chocs électriques, cet appareil comporte une prise polarisée (une des ﬁches

est plus large que l’autre). Cette prise se branche dans une prise de courant polarisée

uniquement dans un sens. Si la prise ne rentre pas complètement, inverser la prise.

Sinon, contacter un électricien qualiﬁé pour installer une prise de courant adaptée. Ne pas

changer la prise de l’appareil.

Coupe-carreaux 450 W

Maintenir une zone de travail propre.

• Des zones encombrées et mal éclairées sont sources d’accidents.

Prendre en compte la zone de travail

• Ne pas exposer les outils à la pluie

• Ne pas utiliser les outils dans des endroits humides

• Travailler dans une zone bien éclairée

• Ne pas utiliser d’outils électriques dans des environnements explosifs, tels qu’à

proximité de liquides, de gaz ou de poussières inﬂammables

Éviter les décharges électriques

• Éviter le contact corporel avec les surfaces mises à la terre telles que tuyaux, radiateurs,

cuisinières et réfrigérateurs

Éloigner les personnes aux alentours

• Ne laisser aucune personne dont la présence n’est pas nécessaire, surtout les enfants,

s’approcher de la zone de travail et d’être en contact avec l’appareil.

Ranger les appareils électriques inutilisés

dans un endroit sûr et sec, et hors de portée des enfants

Ne pas forcer sur l’appareil électrique

Un appareil électrique adapté et employé au rythme pour lequel il a été conçu permettra de

réaliser un travail de meilleure qualité et dans de meilleures conditions de sécurité

Utiliser l’appareil électrique approprié au travail à effectuer

Ne pas utiliser de petits outils pour de tâches lourdes

Porter des vêtements appropriés:

• Ne pas porter de vêtements amples ou des bijoux pendants qui peuvent être happés

par les pièces en rotation.

• Le port de chaussures antidérapantes est recommandé en extérieur.

• Attacher ou protéger les cheveux longs

Porter un équipement de protection approprié

• Porter une protection oculaire.

• Porter un masque à poussières lors de travaux créant de la poussière

Attention : Ne pas porter d’équipements de protection ou de vêtements appropriés peut

engendrer et aggraver des blessures

Brancher un système d’extraction de la poussière

• Si l’appareil est pourvu de dispositifs destinés au raccord d’équipements d’extraction

et de récupération de la poussière/sciure, s’assurer qu’ils soient bien ﬁxés et utilisés

correctement

Ne pas maltraiter le cordon électrique

Ne jamais utiliser le cordon électrique pour porter, tirer ou débrancher l’appareil. Protéger

le cordon électrique de la chaleur, du contact avec l’essence, des bords tranchants et

pièces rotatives. Un cordon électrique endommagé ou entortillé accroît le risque de

décharge électrique.

Sécuriser votre travail

Si possible, utiliser des serre-joints ou un étau pour maintenir la pièce de travail. C’est plus

sûr et efﬁcace que de tenir avec la main

Ne pas essayer d’atteindre une zone hors de portée

Se tenir toujours en position stable permettant de conserver l’équilibre

Veiller à l’entretien des appareils électriques

• Veiller à ce que les outils de coupe soient tenus affûtés et propres

• Suivre les instructions de lubriﬁcation et de changement des accessoires

• Vériﬁer régulièrement les câbles et les faires réparer /remplacer par un centre agrée.

• Vériﬁer également l’état des rallonges utilisées.

• Travailler avec des mains propres (sans graisse ni huile) et sèches

Attention : De nombreux accidents sont dus à l’utilisation d’appareils électriques mal

entretenus.

Débrancher l’appareil électrique:Lorsque l’appareil n’est pas utilisé, ou

avant toute opération d’entretien ou de changement d’accessoires, veiller à débrancher

l’appareil de sa source d’alimentation.

Attention : utiliser des accessoires non recommandés par le fabricant peut engendrer

des blessures

Enlever les clés et outils de réglage

Prendre l’habitude de retirer ces outils avant de mettre l’appareil en marche

Éviter tout démarrage accidentel ou intempestif:

S’assurer que l’interrupteur marche-arrêt soit en position d’arrêt avant de brancher

l’appareil sur l’alimentation secteur ou d’installer la batterie, de prendre l’appareil ou de

802165_Z1MANPRO2.indd 13 22/10/2014 09:09

1Bac à eau

2Bouton marche

3Bouton arrêt

4Table

5Disque de coupe

6Couteau diviseur

7Verrouillage arrière de l’angle de biseau (non montré)

8Verrouillage avant de l’angle de biseau

9Barrière droite

10 Vis de verrouillage de la barrière

11 Barrière d’onglet

12 Rondelle de la barrière

13 Clé

14 Clé d’axe

15 Équerres de ﬁxation de la barrière

16 Vis tire-fond de la garde de la lame

17 Rondelle de la garde de la lame

18 Écrou

19 Garde de la lame

Se familiariser avec le produit

Consignes de sécurité relative à

l’utilisation des coupe-carreaux

• Ne coupez que les matériaux spéciﬁés dans ce manuel d’instruction dans le paragraphe

« Caractéristiques techniques ». Couper des matériaux n’étant pas prévus pour être

coupés avec cette machine peut entraîner une surcharge du moteur et la casse de

la lame.

• Assurez-vous que le coupe-carreaux est installé sur une surface sûre et plane. Ne

pas suivre cette consigne peut rendre la machine instable et augmenter le risque de

blessure.

• Placez-vous TOUJOURS hors de l’axe de la lame et près de la barrière de support,

se placer directement dans l’axe de la lame donne à la pièce à travailler un mauvais

support.

• N’utilisez JAMAIS le coupe-carreaux sans la garde de la lame ; la garde de la lame

permet de dévier les débris projetés et ainsi diminuer le risque de blessure.

• N’installez JAMAIS une lame de coupe dont la vitesse nominale n’excède pas la vitesse

à vide nominale de cette machine.

• Assurez-vous que les pièces à travailler trop grande sont maintenues de manière

adéquate lors de leur sortie. Les pièces à travailler qui ne sont pas supportées

correctement sont susceptibles d’occasionner un effet rebond.

• N’essayez JAMAIS d’enlever une pièce à travailler durant une coupe lorsque la

lame tourne encore. Éteignez toujours la machine et attendez que la lame s’arrête

complètement avant d’enlever une pièce partialement coupée.

• Arrêtez TOUJOURS la machine et débranchez-la avant d’effectuer des réglages ou de la

nettoyer.

• Portez toujours des vêtements de protection appropriés comme des lunettes de

protection et des protections auditives ainsi que des gants anti-coupe lorsque vous

travaillez sur cette machine.

• Assurez-vous que la chute du carreau a sufﬁsamment de place pour être évacuée après

avoir été coupée ; ignorer cela peut coincer le carreau contre le disque de coupe.

• Le disque, l’arbre et le collier doivent rester propres et libres en permanence.Arrêtez

la machine et débranchez-la, puis faites tourner le disque pour vériﬁer qu’il n’est pas

obstrué.

• Utilisez toujours la barrière pour supporter le carreau, n’effectuez jamais de coupe à

main levée.

• Ne coupez qu’UN carreau à la fois.

• Assurez-vous que la chute du carreau a sufﬁsamment de place pour être évacuée après

avoir été coupée ; ignorer cela peut coincer le carreau contre le disque de coupe.

• Lorsque vous enlevez un morceau de matériau coincé, arrêtez et débranchez la

machine et attendez que la lame soit complètement arrêtée.

• Ne coupez jamais de carreau trop petit pour permettre de le guider à la main. Lorsque

vous coupez des petits carreaux, utilisez TOUJOURS un bâton poussoir.

• N’installez que les disques de coupe recommandés pas le fabricant dans le manuel

d’instruction.

• Avant de couper un carreau, vériﬁez toujours que la lame de coupe a atteint une vitesse

correcte et vériﬁez que la lame fonctionne correctement, sans produire des sons ou

des vibrations inhabituels. Si vous remarquez des éléments inhabituels, éteignez

immédiatement la machine et débranchez-la avant d’essayer d’évaluer la situation.

• N’exercez pas de pression excessive sur le disque de coupe ; cela n’augmente pas la

vitesse de coupe et n’entraînera qu’une usure excessive de la machine.

• N’utilisez JAMAIS le coupe-carreau sans l’aide d’eau de refroidissement ; l’eau permet

de garder la lame à température et d’éviter une casse prématurée.

Usage conforme

Coupe-carreaux de précision pour créer des carreaux de taille spéciﬁque. Comprend une

barrière droite, un guide à onglet et un angle de table réglable pour effectuer des coupes

en biseau.

Déballer votre produit

Déballez le produit avec soin. Veillez à retirer tous les matériaux d’emballage et

familiarisez-vous avec toutes les caractéristiques du produit.

Si des pièces sont endommagées ou manquantes, faites-les réparer ou remplacer avant

d’utiliser l’appareil.

Avant utilisation

Attention : Assurez-vous que l’outil est débranché avant d’installer ou de changer un

accessoire ou d’effectuer des réglages.

Montage sur établi

Remarque : Du fait des caractéristiques physiques de cet outil, il est prévu qu’elle soit

montée sur un établi ou une surface plane sûre.

• Fixez sur une surface plane et sûre en utilisant les deux oriﬁces de montage sur établi

situés sur l’avant et l’arrière (Image A)

Installation de la garde de la lame

1. Placez le coupe-carreaux sur une surface plane et sûre et installez la garde de la

lame (19)

2. Placez la garde de la lame au-dessus du couteau diviseur (6), assure-vous que la

ﬂèche direction de la lame pointe en direction de l’avant de la machine (Image B)

3. Insérez la vis tire-fond de la garde de la lame (16) dans le trou carré de la garde et à

travers le couteau diviseur (Image C)

4. Installez la rondelle de la garde de la lame (17) et ajustez la hauteur de la garde aﬁn

de laisser assez d’espace pour les matériaux à couper

5. Fixez la garde de la lame sur le couteau diviseur en utilisant l’écrou (18)

802165_Z1MANPRO2.indd 14 22/10/2014 09:09

www.silverlinetools.com 15

Coupe-carreaux 450 W

802165

Installation de la barrière droite

1. Assurez-vous que le verrouillage avant (7) et arrière (8) de l’angle de biseau et

serrez, basculez le coupe-carreau sur le côté sur une surface plane

2. Placez la barrière droite (9), la vis de verrouillage de la barrière (10), la rondelle de la

barrière (12) et les équerres de ﬁxation de la barrière (15)

3. Maintenez la barrière droite contre la table (4) avec les onglets en direction du bas

du coupe-carreau (Image D)

4. Positionnez l’équerre de ﬁxation de la barrière derrière la crête située sur le bord de

la table ; placez la rondelle sur la vis de verrouillage de la barrière et vissez-la sur

l’équerre de ﬁxation aﬁn de maintenir la barrière droite sur la table (Image E)

5. Répéter l’étape 4 sur les autres faces de la barrière droite

Installation du bac à eau

Attention : Manipuler de l’eau à proximité d’un équipement électronique est dangereux.

Faites particulièrement attention lorsque vous manipulez de l’eau autour du coupe-

carreaux.

1. Assurez-vous toujours que la machine est débranchée.

2. Placez le coupe-carreau sur une surface plane et sûre

3. Placez le bac à eau (1)

4. Levez le côté du coupe-carreaux présentant le carter de la lame et placez le bac à

eau aﬁn que le carter de la lame soit à l’intérieur (Image F)

5. Pour remplir le bac à eau, ajouter de l’eau propre dans le bac jusqu’à ce que le

niveau d’eau se situe entre le niveau ‘min’ et ‘max’ du carter de la lame.

Instructions d’utilisation

Attention : Portez TOUJOURS des lunettes de protection et des protections auditives ainsi

que des gants adaptés lorsque vous travaillez avec cet outil.

Attention : L’utilisation prolongée de cette machine peut entraîner une surchauffe du

moteur. Pour prévenir tout risque de surchauffe laissez, la machine refroidir après 10

d’utilisation constante.

Attention : N’utilisez jamais la machine sans eau, une utilisation sans eau entraînera une

usure prématurée de la machine.

Mettre en marche et arrêter

• Le bouton marche (2) vert se situe sur l’avant de la machine, à côté du bouton arrêt

(3) rouge

• Pour mettre la machine en marche, appuyez sur le bouton arrêt

Effectuez une coupe droite

• Utilisez la règle située sur la table (4) pour mesurer précisément la taille de la coupe

1. Desserrez les vis de verrouillage de la barrière (10), positionnez la barrière droite (9)

dans la position désirée et resserrez les vis de verrouillage de la barrière

2. Lorsque la machine est en marche, maintenez fermement la pièce à travailler contre

la barrière droite et faites-la avancer doucement vers le disque de coupe (5)

Remarque :Ne forcez pas le carreau dans la lame, une pression excessive peut entraîner

un effet rebond et endommager la lame et la pièce à travailler.

Effectuer une coupe d’onglet

Remarque : Utilisez la barrière d’onglet (11) pour effectuer une coupe à 45° précise.

1. Desserrez les vis de verrouillage de la barrière (10)

2. Placer la barrière d’onglet (11) contre la barrière droite (9) (Image G)

3. Ajustez la position de la barrière droite, utilisez la règle comme référence aﬁn de

mesurer précisément la coupe

4. Verrouillez la barrière droite en position en resserrant les vis de verrouillage de la

barrière

5. Guidez le carreau vers le disque de coupe en utilisant la barrière d’onglet (5)

Effectuer une coupe en biseau :

• Pour ajuster l’angle du biseau de la table (4) :

1. Desserrez les verrouillages avant (8) et arrière (7) de l’angle de biseau

2. Penchez la table à l’angle désiré et resserrez les verrouillages avant et arrière aﬁn de

maintenir cette position (Image H)

Remarque :L’angle du biseau est indiqué par les graduations situées sous le verrouillage

avant de l’angle de biseau.

• Assurez-vous que la barrière droite (9) est bien ﬁxée et utilisez-la comme guide lors

de la coupe

• Faite encore plus attention au disque (5) de coupe lorsque vous effectuez une coupe

en biseau

Accessoires

Une large gamme d’accessoires, comme le disque diamant à tronçonner le carrelage

(993035), est disponible chez votre revendeur Silverline. Des pièces de rechange peuvent

être obtenues sur toolsparesonline.com

Entretien

Attention :Débranchez TOUJOURS l’appareil avant d’effectuer une inspection, l’entretien

ou le nettoyage.

Remplacer le disque de coupe

Attention : Portez TOUJURS des gants anti coupe lors de la manipulation du disque de

coupe (5). Ignorer cette consigne peut entraîner un risque de blessure et de coupe pour

l’utilisateur.

Enlevez le bac eau (1), assurez-vous que l’environnement du carter de la lame est sec et

placez la machine sur le côté aﬁn que le carter de la lame soit vers le haut

1. Dévissez et enlevez les 4 vis Philipps maintenant le couvercle de la lame (Image I)

2. Enlevez le couvercle de la lame pour montrer le disque de coupe (5) et l’ensemble

arbre (Image J)

3. Placez la clé (13) sur l’écrou de verrouillage et utilisez la clé d’axe (14) pour tenir

l’arbre. Dévissez l’écrou de verrouillage en utilisant la clé (Image K)

4. Enlevez la bague extérieure de l’arbre pour accéder à l’arbre. Enlevez le disque de

la bague intérieure

5. Remplacez le disque de coupe, assurez-vous que son orientation est correcte et qu’il

est bien installé sur la bague intérieure (Image L)

Remarque : L’arbre tourne dans le sens antihoraire lorsque vous l’observez sans le

couvercle.Assurez-vous que le disque est correctement installé et dans le bon sens.

6. Réinstallé la bague extérieure et resserrez l’écrou de verrouillage sur l’arbre

7. Remplacez le couvercle de la lame, retournez le coupe-carreaux dans sa positon

normal d’utilisation

8. Mettez la machine en marche, laissez le disque de coupe atteindre sa vitesse normal

et vériﬁez qu’il tourne régulièrement et normalement

Inspection générale

• Vériﬁez régulièrement que les vis de ﬁxation sont bien serrées

• Vériﬁez l’état du câble d’alimentation avant caque utilisation et vériﬁez qu’il n’est pas

usé ou endommagé. Toute réparation doit être effectuée dans un centre technique

Silverline agréé. Ce conseil vaut pour les rallonges utilisées avec cet outil

Nettoyage

• Veillez à garder cet outil propre en permanence. La saleté et la poussière peuvent

entrainer l’usure prématurée des parties internes et raccourcir la durée de vie de

l’appareil. Nettoyer l’appareil là l’aide d’une brosse douce ou d’un chiffon sec. Si

possible, utilisez de l’air propre et sec sous pression sur les oriﬁces de ventilation.

• Nettoyez à l’aide d’un chiffon humide et un détergeant doux. N’utilisez ni alcool,

essence ou de détergent fort.

• N’utilisez jamais d’agent caustique pour nettoyer des pièces en plastique

Lubriﬁcation

• Lubriﬁez régulièrement les parties mobiles avec un vaporisateur de lubriﬁant adéquat.

Remplacement des balais

• Avec le temps, les balais de charbon du moteur s’usent. Ce processus d’usure est

accéléré si la machine est surchargée ou utilisée dans des environnements poussiéreux.

• Si les balais sont excessivement usés, le rendement du moteur peut diminuer, la

machine peut ne pas démarrer ou une quantité anormale d’étincelles peut être

observée.

• Si vous soupçonnez une usure des balais, faites-les remplacer dans un centre

d’entretien agréé.

Rangement

Ranger cet outil dans un endroit sûr, sec et hors portée des enfants

802165_Z1MANPRO2.indd 15 22/10/2014 09:09

Résolution des problèmes

Recyclage

Lorsque l’appareil n’est plus en état de fonctionner et qu’il n’est pas réparable, recyclez

l’appareil conformément aux régulations nationales.

• Ne jetez pas les outils électriques, batteries et autres équipements électriques ou

électroniques (DEEE) avec les ordures ménagères.

• Contactez les autorités locales compétentes en matière de gestion des déchets pour

vous informer de la procédure à suivre pour recycler les outils électriques.

Problème Cause Solution

Les boutons marche/arrêt (2 et 3) ne

fonctionnent pas

Pas de courant Vériﬁez l’alimentation

Bouton marche/arrêt défectueux Faites remplacez le bouton marche/arrêt dans un centre technique Silverline

Le disque de coupe (5) fait un bruit,

vibre, ne fait pas de coupe droite

L’écrou de verrouillage de l’arbre est lâche Assurez-vous que la lame est correctement serrez sur l’arbre, référez-vous à «

Remplacer le disque de coupe »

Le disque de coupe ne repose pas correctement sur la

bague intérieure

Vériﬁez que le disque de coupe repose correctement sur la bague intérieur aﬁn

qu’il tourne régulièrement et normalement, référez-vous à « Remplacer le disque

de coupe »

Le disque de coupe est trop usé/voilé Remplacez le disque de coupe, référez-vous à « Remplacer le disque de coupe »

Le disque de coupe s’use trop

rapidement et une odeur de brulé

se dégage

Pas assez d’eau dans le bac à eau (1) Remplissez le bac à eau

Le disque de coupe est trop usé pour dissiper la chaleur

efﬁcacement

Vériﬁez et remplacez le disque de coupe référez-vous à « Remplacer le disque

de coupe »

802165_Z1MANPRO2.indd 16 22/10/2014 09:09

www.silverlinetools.com 17

802165 Coupe-carreaux 450 W

Conditions de garantie des outils Silverline

Garantie Silverline

Ce produit Silverline bénéﬁcie d’une garantie de

3 ans

Enregistrez ce produit sur le site silverlinetools.com dans les 30 jours suivant l’achat aﬁn

de bénéﬁcier de la garantie de 3 ans. La période de garantie commence à partir de la date

d’achat ﬁgurant sur votre facture d’achat.

Enregistrement de votre achat

Visitez silverlinetools.com, sélectionnez le bouton d’enregistrement et saisissez :

• Vos informations personnelles

• Les informations concernant le produit et l’achat

Vous recevrez le certiﬁcat de garantie en format PDF. Veuillez l’imprimer et le conserver

avec votre achat.

La période de garantie prend effet à compter de la date de l’achat en magasin, comme

indiqué sur votre facture d’achat.

VEUILLEZ CONSERVER VOTRE FACTURE D’ACHAT.

Si ce produit est défectueux pendant les 30 jours qui suivent l’achat, retournez-le au

magasin où vous l’avez acheté, avec votre facture, en expliquant en détail le problème. Le

produit sera remplacé ou vous serez remboursé(e).

Si ce produit est défectueux après cette période de 30 jours,

retournez-le à :

Silverline Tools Service Centre

PO Box 2988

Yeovil

BA21 1WU, Royaume Uni

Toute demande de service sous garantie doit être soumise pendant la période de garantie.

Avant toute intervention sous garantie, vous devez présenter la facture d’achat originale sur

laquelle doivent ﬁgurer la date d’achat, votre nom, votre adresse et le lieu d’achat.

Vous devez expliquer en détail la défaillance nécessitant réparation.

Les demandes de service sous garantie faites pendant la période de garantie seront vériﬁées

par Silverline Tools pour établir si la défaillance du produit est liée à un vice de matériau

ou de fabrication.

Les frais de port ne seront pas remboursés. Les articles retournés doivent être

convenablement propres et sûrs pour être réparés et devraient être emballés soigneusement

pour éviter tout dommage ou toute blessure pendant le transport. Nous pouvons refuser les

livraisons qui ne sont pas convenables ou sûres.

Toute intervention sera effectuée par Silverline Tools ou ses agents de réparation agréés.

La réparation ou le remplacement du produit ne dépassera pas la période de garantie.

Les anomalies que nous reconnaissons être couvertes par la garantie seront rectiﬁées par

la réparation de l’outil, sans frais (hormis les frais de port) ou par son remplacement par un

outil en parfait état de fonctionnement.

Les pièces ou les outils remplacés deviendront la propriété de Silverline Tools.

La réparation ou le remplacement de votre produit sous garantie vous apporte des

avantages ; ces avantages s’ajoutent à vos droits statutaires en tant que consommateur

sans les affecter aucunement.

La présente garantie couvre:

La réparation du produit, s’il peut être vériﬁé, à la satisfaction de Silverline Tools, que les

défaillances du produit ont été provoquées par un vice de matériau ou de fabrication au

cours de la période de garantie.

Si une pièce n’est plus disponible ou n’est plus fabriquée, Silverline Tools la remplacera par

une pièce de rechange opérationnelle.

Utilisation de ce produit dans l’UE.

La présente garantie ne couvre pas:

Silverline Tools ne garantit pas les réparations nécessaires du produit engendrées par :

L’usure normale provoquée par l’utilisation conforme aux instructions d’utilisation, par

exemple les lames, les charbons, les courroies, les ampoules, les batteries, etc.

Le remplacement de tout accessoire fourni tel que les forêts, les lames, les feuilles

abrasives, les outils de coupes et les autres articles associés.

Les dommages et les défaillances accidentels causés par une utilisation ou un entretien

négligent, une mauvaise utilisation, un manque d’entretien ou une utilisation ou une

manipulation imprudente du produit.

L’utilisation du produit à des ﬁns autres que son utilisation domestique normale.

Le moindre changement ou la moindre modiﬁcation du produit.

L’utilisation de pièces et d’accessoires qui ne sont pas des composants véritables de

Silverline Tools.

Une installation défectueuse (sauf si l’installation a été réalisée par Silverline Tools).

Les réparations ou les modiﬁcations réalisées par des tiers autres que Silverline Tools ou ses

agents de réparation agréés.

Les demandes de service autres que le droit de rectiﬁer les défaillances de l’outil indiquées

dans ces conditions de garantie ne sont pas couvertes par cette garantie.

Garantie batterie

Les batteries de Silverline sont garanties pour 30 jours. En cas de défaut sur une batterie

enregistrée lors de la période de garantie batterie, Silverline la remplacera gratuitement.

Cette garantie ne s’applique pas à l’utilisation commerciale et ne s’étend pas non plus à

l’usure normale ou aux dommages causés par des accidents, des mauvais traitements ou

une utilisation impropre.

Déclaration de conformité CE

Le soussigné : Mr Darrell Morris

Autorisé par : Silverline Tools

Déclare que le produit :

Code d’identiﬁcation : 802165

Description : Coupe-carreaux 450 W

Est conforme aux directives suivantes :

• Directive sur les machines 2006/42/CE

• Directive sur les basses tensions 2006/95/CE

• Compatibilité électromagnétique 2004/108/CE

• Directive RoHS 2002/95/CE

• EN61029-1+A11:2010

• EN ISO12100:2010

• EN55014-1+A1:2009

• EN55014-2+A2:2008

• EN61000-3-2+A2:2009

• EN61000-3-3:2008

Organisme notiﬁé : TÜV SÜD Product Service

La documentation technique est conservée par : Silverline Tools

Date : 08/10/2014

Signature :

Mr Darrell Morris

Directeur général

Nom et adresse du fabricant ou de son représentant agréé :

Powerbox International Limited, numéro d’entreprise 06897059. Adresse légale :

Central House, Church Street,Yeovil, Somerset BA20 1HH, United Kingdom.

802165_Z1MANPRO2.indd 17 22/10/2014 09:09

WARNUNG:Tragen Sie in Bereichen, in denen der Lärmpegel 85 dB(A) überschreitet,

unbedingt angemessenen Gehörschutz und begrenzen Sie nach Möglichkeit die

Belastungsdauer. Sollte trotz Gehörschutz Unbehagen irgendeiner Art auftreten, beenden

Sie die Arbeit unverzüglich und überprüfen Sie den Gehörschutz auf korrekten Sitz

und Funktion und stellen Sie sicher, dass dieser einen angemessenen Schutz für den

Lärmpegel bietet, der von den verwendeten Werkzeugen ausgeht.

WARNUNG:Bei der Benutzung mancher Werkzeuge wird der Benutzer Vibrationen

ausgesetzt, welche zum Verlust des Tastsinns, zu Taubheitsgefühl, Kribbeln und zu

einer Verminderung der Handgreifkraft führen können. Langfristige Belastung kann zu

chronischen Beschwerden führen. Begrenzen Sie, falls nötig, die Exposition zu Vibrationen

und tragen Sie vibrationsmindernde Handschuhe. Verwenden Sie dieses Werkzeug

nicht mit kalten Händen, da Vibrationen bei Temperaturen unter dem individuellen

Komfortbereich eine stärkere Wirkung zeigen. Beurteilen Sie die Vibrationsbelastung unter

Zuhilfenahme der Technischen Daten des jeweiligen Werkzeuges und bestimmen Sie die

zulässige Belastungsdauer und -häuﬁgkeit.

Die in den Technischen Daten angegebenen Geräusch- und Vibrationsinformationen

werden nach EN 60745 bzw. vergleichbaren internationalen Standards bestimmt.

Die angegebenen Werte beziehen sich auf eine normale Benutzung des Werkzeuges

unter normalen Arbeitsbedingungen. Schlecht gewartete, inkorrekt montierte und

unsachgemäß verwendete Werkzeuge können erhöhte Schallpegel und Vibrationswerte

aufweisen. Weitere Informationen zur EU-Vibrationsrichtlinie und zu Schall- sowie

Vibrationsbelastungen, die auch für Heimanwender relevant sein können, ﬁnden Sie

auf den Seiten der Europäischen Agentur für Sicherheit und Gesundheitsschutz am

Arbeitsplatz: www.osha.europa.eu.

Symbolerklärung

Auf dem Typenschild des Werkzeugs sind möglicherweise Symbole abgebildet. Sie

vermitteln wichtige Informationen über das Produkt oder dienen als Gebrauchsanweisung.

Gehörschutz tragen

Augenschutz tragen

Atemschutz tragen

Kopfschutz tragen

Schutzhandschuhe tragen

Bedienungsanleitung sorgfältig lesen

Nicht im Regen oder in feuchter Umgebung verwenden!

Nur für den Innengebrauch!

Interne Temperatursicherung löst bei 130 °C aus

Schutzklasse I (doppelt isoliert)

Umweltschutz

Elektroaltgeräte dürfen nicht über den Haushaltsmüll entsorgt werden. Nach

Möglichkeit bitte über entsprechende Einrichtungen entsorgen. Lassen Sie

sich bezüglich der sachgemäßen Entsorgung von Elektrowerkzeugen von

der zuständigen Behörde oder dem Händler beraten.

Erfüllt die einschlägigen Rechtsvorschriften und Sicherheitsnormen

Achtung, Gefahr!

WARNUNG! Risiko von Quetsch- und Schnittverletzungen durch

bewegliche Teile!

Stromschlaggefahr!

T-130˚

VVolt

~Wechselspannung

AAmpere

noLeerlaufdrehzahl

Hz Hertz

W, kW Watt, Kilowatt

/min oder min-1 (Umdrehungen) pro Minute

Technische Daten

Spannung:...................................................................................230 V~, 50 Hz

Leistung:..................................................................................................450 W

Leerlaufdrehzahl:.............................................................................2950 min-1

Trennscheibe:.......................................................Ø 180 x 2,2 x 5 x Ø 22,2 mm

Materialkompatibilität:................................................................Keramikﬂiesen

Schnitttiefe:....................................................................................max. 34 mm

Schnittarten:..............Gerad-, Winkel-, Gehrungs- und Doppelgehrungsschnitte

Netzkabel:....................................................................................................2 m

Schutzart:..................................................................................................IP 54

Schutzklasse:............................................................................................

Gewicht:...................................................................................................7,5 kg

Geräusch- und Vibrationsinformationen:

Schalldruckpegel LPA........................................................................92 dB(A)

Schallleistungspegel LWA................................................................105 dB(A)

Unsicherheit K.....................................................................................3 dB(A)

Der Schallintensitätspegel kann für den Bediener 85 dB(A) übersteigen und

Lärmschutzmaßnahmen sind notwendig.

Aufgrund der fortlaufenden Weiterentwicklung unserer Produkte können sich die

technischen Daten von Silverline-Produkten ohne vorherige Ankündigung ändern.

Übersetzung des Originaltextes

802165_Z1MANPRO2.indd 18 22/10/2014 09:09

www.silverlinetools.com 19

802165 Fliesenschneidmaschine, 450 W

Allgemeine Sicherheitshinweise für

Elektrowerkzeuge

WARNUNG! Bei der Benutzung von Elektrowerkzeugen müssen stets grundliegende

Sicherheitsmaßnahmen einschließlich der folgenden Anweisungen getroffen werden,

um das Risiko von Bränden, Elektroschocks und Personenschäden zu vermindern.

Lesen Sie alle Anweisungen aufmerksam durch und bewahren Sie diese für zukünftiges

Nachschlagen mit dem Gerät auf.

WARNUNG! Dieses Gerät darf nicht von Personen (wie z.B. Kindern) mit eingeschränkten

körperlichen oder geistigen Fähigkeiten oder von Personen ohne Erfahrung im Umgang

mit einem solchen Gerät betrieben werden, außer wenn sie von einer für ihre persönliche

Sicherheit verantwortlichen Person in der Benutzung unterwiesen worden sind und dabei

beaufsichtigt werden. Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie

das Gerät nicht als Spielzeug verwenden.

ACHTUNG!Verwenden Sie Elektrowerkzeuge stets in Übereinstimmung mit diesen

Anweisungen und beachten Sie dabei die Arbeitsplatzbedingungen und die auszuführenden

Tätigkeiten. Eine Benutzung von Elektrowerkzeugen für Tätigkeiten, für die sie nicht

konzipiert wurden, kann zu gefährlichen Situationen führen.

Der Begriff „Elektrowerkzeug” in den folgenden Warnhinweisen bezieht sich sowohl auf

netzgebundene Geräte sowie Akkugeräte (schnurlose Geräte).

Halten Sie den Arbeitsbereich sauber und aufgeräumt.

• Unordnung auf Werkbänken und Böden begünstigt Verletzungen.

Beachten Sie die Arbeitsplatzbedingungen.

• Verwenden Sie Werkzeuge niemals im Regen.

• Verwenden Sie Werkzeuge niemals in feuchten oder nassen Bereichen.

• Sorgen Sie für angemessene Beleuchtung von Arbeitsbereichen.

• Verwenden Sie Werkzeuge niemals in der Nähe von brennbaren Flüssigkeiten.

Schützen Sie sich vor elektrischen Schlägen.

• Vermeiden Sie Kontakt mit geerdeten Objekten und Oberﬂächen wie z.B. Rohrleitungen,

Heizkörpern, Haushaltsgeräten usw.

Halten Sie andere Personen vom Arbeitsplatz fern.

• Achten Sie darauf, dass Personen, die nicht direkt am Arbeitsvorgang beteiligt sind,

insbesondere Kinder, von Werkzeugen und Werkstücken fernbleiben, Werkzeuge und

deren Anschlussleitungen nicht berühren und sich nicht im Arbeitsbereich aufhalten.

Entfernen Sie nicht benötigte Werkzeuge aus dem

Arbeitsbereich.

• Nicht verwendete Werkzeuge sollten an einem sicheren, trockenen Ort außerhalb der

Reichweite von Kindern gelagert und eingeschlossen werden.

Wenden Sie bei der Benutzung von Werkzeugen keine

Gewalt an.

• Werkzeuge erzeugen die besten und effektivsten Ergebnisse, wenn sie mit der

Geschwindigkeit und dem Vorschub verwendet werden, für welche sie konzipiert

wurden.

Verwenden Sie für die auszuführende Aufgabe geeignete

Werkzeuge.

• Kleine, leichte Werkzeuge verfügen nicht über die gleiche Leistung wie schwere

Proﬁ-Werkzeuge.

Verwenden Sie Werkzeuge niemals zweckentfremdet; z.B. dürfen Kreissägen nicht zum

Sägen von Baumstämmen oder Ästen verwendet werden.

Tragen Sie geeignete Arbeitskleidung.

• Tragen Sie weder lose Kleidung noch Schmuck, da sich diese in den beweglichen

Komponenten von Maschinen verfangen könnten.

• Tragen Sie stets geeignete Sicherheitsschuhe.

• Decken Sie lange Haare ab.

Verwenden Sie geeignete persönliche Schutzausrüstung.

• Tragen Sie stets eine geeignete Schutzbrille.

• Tragen Sie bei staubigen Arbeiten stets eine Atemschutzmaske.

WARNUNG! Falls keine persönliche Schutzausrüstung getragen wird, können

schwerwiegende Verletzungen und Erkrankungen auftreten.

Verwenden Sie Staubabsaugausrüstung.

• Verwenden Sie Geräte mit Staubabsauganschluss stets mit einer geeigneten

Absaugvorrichtung.

Verwenden Sie die Anschlussleitung nicht missbräuchlich.

• Ziehen Sie niemals am Kabel, um dieses aus der Steckdose zu entfernen. Halten Sie

Anschlussleitungen fern von Hitze, Schmiermitteln und scharfen Kanten. Beschädigte

und abgenutzte Leitungen erhöhen das Risiko von elektrischen Schlägen.

Fixieren Sie Ihre Werkstücke.

• Verwenden Sie stets Schraubzwingen, Schraubstöcke und andere Klemmvorrichtungen,

um Werkstücke sicher zu ﬁxieren. Dies ist sicherer als das Halten von Hand.

Nicht zu weit hinauslehnen.

• Bleiben Sie standfest und halten Sie stets Ihr Gleichgewicht.

Führen Sie Instandhaltungsarbeiten sorgfältig durch.

• Halten Sie Schneidwerkzeuge scharf. Werkzeuge mit scharfen Schneiden sind besser

zu kontrollieren und verkanten sich weniger leicht.

• Befolgen Sie die Anweisung zur Schmierung und zum Austausch von Zubehörteilen.

• Überprüfen Sie Anschlussleitungen in regelmäßigen Abständen und lassen Sie diese bei

Beschädigung oder Abnutzung von einem autorisierten Servicetechniker austauschen.

• Halten Sie Griffe trocken, sauber und frei von Schmierstoffen.

WARNUNG! Viele Unfälle mit Elektrowerkzeugen sind auf unzureichende Instandhaltung

zurückzuführen.

Trennen Sie Geräte nach dem Gebrauch vom Stromnetz.

• Trennen Sie Elektrowerkzeuge stets von der Spannungsversorgung, bevor Sie

Wartungsarbeiten durchführen und Zubehör abnehmen oder anbringen.

WARNUNG! Die Verwendung von Zubehör, das nicht vom Hersteller des Elektrowerkzeugs

empfohlen wird, kann zu schwerwiegenden Sach- und Personenschäden führen.

Entfernen Sie stets alle Werkzeuge vom Gerät.

• Machen Sie es sich zur Gewohnheit, vor dem Einschalten von Elektrowerkzeugen

zu überprüfen, dass alle beim Zubehörwechsel oder zur Justierung verwendeten

Werkzeuge (z.B. Innensechskant-, Maul- u. Stiftschlüssel) entfernt wurden.

Vermeiden Sie unbeabsichtigtes Einschalten.

• Vergewissern Sie sich, dass sich der Betriebsschalter von Elektrowerkzeugen im

ausgeschalteten Zustand beﬁndet, bevor Sie das Werkzeug mit dem Stromnetz

verbinden bzw.Akkus einsetzen.

WARNUNG! Ein unbeabsichtigtes Einschalten von Elektrowerkzeugen kann zu

schwerwiegenden Sach- und Personenschäden führen.

Verwenden Sie geeignete Verlängerungsleitungen.

• Falls das Elektrowerkzeug in Außenbereichen verwendet wird, muss eine speziell für

Außenbereiche geeignete Verlängerungsleitung verwendet werden. Dies vermindert das

Risiko von elektrischen Schlägen.

Seien Sie aufmerksam.

• Achten Sie darauf, was Sie tun, wenden Sie gutes Urteilsvermögen an und verwenden

Sie Werkzeuge niemals, wenn Sie müde sind.

• Verwenden Sie Elektrowerkzeuge niemals, wenn Sie unter dem Einﬂuss von Drogen,

Alkohol oder Medikamenten stehen.

WARNUNG! Ein Moment der Unachtsamkeit kann zu schweren Verletzungen führen.

Überprüfen Sie den Zustand von Werkzeugen vor der

Benutzung.

• Das Werkzeug muss vor jeder Verwendung auf Beschädigungen überprüft werden.

Vergewissern Sie sich, dass sich das Gerät in einem Zustand beﬁndet, in dem es seine

normale Funktion sicher erfüllen kann.

• Begutachten Sie bewegliche Teile auf feste Verbindung, korrekte Ausrichtung, Schäden,

korrekte Montage und andere Fehlerzustände, die ihre Funktion beeinträchtigen

könnten.

• Beschädigte Schutzvorrichtungen und andere fehlerhafte Komponenten müssen von

einem autorisierten Servicetechniker repariert oder ausgetauscht werden, außer wenn

in dieser Bedienungsanleitung abweichend beschrieben.

• Defekte Schalter müssen von einem autorisierten Servicetechniker ausgetauscht

werden.

WARNUNG! Verwenden Sie das Gerät nicht, falls es sich nicht über den Ein-/Ausschalter

einschalten und auch ausschalten lässt. Der Schalter muss zur sicheren Verwendung

ausgetauscht werden.

Lassen Sie das Werkzeug ausschließlich von qualiﬁzierten

Technikern warten und reparieren.

• Dieses Elektrowerkzeug entspricht den relevanten Sicherheitsvorschriften. Reparaturen

dürfen ausschließlich von autorisierten Servicetechnikern durchgeführt werden, da

unsachgemäße Reparaturen eine ernstzunehmende Gefahr darstellen können.

WARNUNG!Verwenden Sie zur Instandhaltung ausschließlich identische

Originalersatzteile.

WARNUNG!Eine beschädigte Anschlussleitung muss durch den Hersteller oder eine

autorisierte Fachwerkstatt ausgetauscht werden.

802165_Z1MANPRO2.indd 19 22/10/2014 09:09

Der Netzstecker des Gerätes darf ausschließlich an einer

geeigneten Steckdose verwendet werden.

• Der Netzstecker des Gerätes darf niemals modiﬁziert werden. Verwenden Sie keine

Adapter mit geerdeten Elektrowerkzeugen. Dies trägt zum Schutz vor elektrischen

Schlägen bei.

Bei der Verwendung in Außenbereichen muss das Gerät

an einem Stromkreis betrieben werden, der von einem

Fehlerstromschutzschalter abgesichert ist.

• Die Verwendung von FI-Schaltern vermindert die Gefahr elektrischer Schläge

HINWEIS: Fehlerstromschutzschalter werden auch als FI-Schalter, FI-Schutzschalter oder

RCDs bezeichnet.

WARNUNG!In Australien und Neuseeland darf dieses Gerät nur unter Verwendung

einer Fehlerstromschutzeinrichtung (FI-Schalter) mit einem Bemessungsfehlerstrom von

höchstens 30 mA an die Spannungsversorgung angeschlossen werden.

WARNHINWEISE: Stellen Sie vor Anschluss eines Werkzeugs an eine Stromquelle

(Steckdose, Stromanschluss u.ä.) sicher, dass die Netzspannung der auf dem Typenschild

des Werkzeugs angegebenen Spannung entspricht. Eine Stromquelle mit einer höheren

Spannung als der für das Werkzeug speziﬁzierten Spannung kann zu schweren

Verletzungen des Bedieners sowie Beschädigung des Werkzeugs führen. Schließen Sie

das Werkzeug im Zweifelsfall nicht an. Eine niedrigere Spannung als auf dem Typenschild

angegeben schadet dem Motor.

Verpolungssichere Stecker (nur für Nordamerika): Um das Risiko elektrischer Schläge

zu verringern, ist dieses Gerät mit einem verpolungssicheren Netzstecker ausgestattet

(ein Steckerkontakt ist breiter als der andere). Dieser Stecker kann nur in einer Position

in eine geeignete Steckdose eingesteckt werden. Falls der Stecker nicht vollständig in die

Steckdose eingesteckt werden kann, ziehen Sie ihn heraus und stecken Sie ihn umgekehrt

wieder ein. Sollte der Stecker noch immer nicht passen, lassen Sie eine geeignete

Steckdose durch einen qualiﬁzierten Elektriker installieren. Verändern Sie die Steckdose

niemals eigenmächtig.

Zusätzliche Sicherheitshinweise für

Fliesenschneidmaschinen

• Bearbeiten Sie mit dieser Fliesenschneidmaschine ausschließlich in den „Technischen

Daten” dieser Betriebsanweisung aufgeführte Werkstoffe. Andernfalls kann es zu einer

Überlastung des Motors und zu einem Brechen der Trennscheibe kommen.

• Die Fliesenschneidmaschine muss auf einer stabilen, waagerechten Arbeitsﬂäche

montiert werden, um die Stabilität der Maschine zu gewährleisten und das

Verletzungsrisiko möglichst gering zu halten.

• Stellen Sie sich stets schräg zur Trennscheibe. Steht der Bediener in einer Linie mit der

Trennscheibe, wird das Werkstück nicht optimal abgestützt.

• Verwenden Sie die Fliesenschneidmaschine niemals ohne die Schutzhaube; die

Schutzhaube leitet umherﬂiegende Verschnittstücke vom Bediener weg und senkt so

das Verletzungsrisiko.

• Montieren Sie niemals Trennscheiben, deren Nenndrehzahl die Leerlaufdrehzahl der

Maschine unterschreiten.

• Sorgen Sie dafür, dass übergroße Werkstücke während des Ausführvorgangs

ordnungsgemäß abgestützt sind. Von nicht ausreichend abgestützten Werkstücken geht

eine erhöhte Rückschlaggefahr aus.

• Entfernen Sie Werkstücke niemals während des Schnittvorgangs bei noch laufender

Trennscheibe. Schalten Sie die Maschine stets aus und warten Sie, bis die Trennscheibe

zum vollständigen Stillstand gekommen ist, bevor Sie ein angeschnittenes Werkstück

entnehmen.

• Schalten Sie die Maschine stets aus und trennen Sie den Stecker vom Stromnetz, bevor

Sie Einstellungsänderungen oder Wartungsarbeiten vornehmen.

• Tragen Sie bei der Arbeit mit dieser Maschine stets angemessene persönliche

Schutzausrüstung (PSA) wie Schutzbrille, Gehörschutz und schnittfeste

Schutzhandschuhe.

• Achten Sie darauf, dass der Richtungspfeil an der Trennscheibe der Drehrichtung des

Motors entspricht.

• Trennscheibe, Spindel und Hülsen müssen stets sauber und frei von Verstopfungen

gehalten werden. Schalten Sie die Maschine aus und trennen Sie sie vom Stromnetz,

bevor Sie die Trennscheibe drehen, um sie auf Störungsfreiheit zu überprüfen.

• Nehmen Sie keinesfalls Freihandschnitte vor, sondern verwenden Sie stets den

Anschlag zum Anlegen der Fliese.

• Schneiden Sie niemals mehr als eine Fliese gleichzeitig.

• Stellen Sie sicher, dass sich das Verschnittstück von der Schnittfuge fortbewegen kann.

Andernfalls kann die Fliese an der Trennscheibe festklemmen.

• Schalten Sie die Maschine vor dem Entfernen von verklemmtem oder anderweitig

störendem Material ab, ziehen Sie den Netzstecker und warten Sie, bis das Sägeblatt

zum völligen Stillstand gekommen ist.

• Sehen Sie von der Bearbeitung von Fliesen ab, die so klein sind, dass nicht ausreichend

Platz für die Hand zum Zuführen der Fliese zur Trennscheibe bleibt. Verwenden Sie beim

Zuschneiden kleinerer Fliesen stets einen Schiebestock.

• Montieren Sie nur Trennscheiben, die vom Gerätehersteller in der Betriebsanleitung

ausdrücklich empfohlen werden.

• Warten Sie vor Aufnahme der Arbeit mit der Fliesenschneidmaschine, bis die

Trennscheibe die richtige Geschwindigkeit erreicht hat und prüfen Sie sie auf Laufruhe,

d.h. es dürfen keine unerwarteten Geräusche oder Vibrationen auftreten. Schalten

Sie die Maschine bei anomalem Betriebsverhalten sofort ab und trennen Sie sie vom

Stromnetz, bevor Sie der Störungsursache auf den Grund gehen.

• Üben Sie keinen übermäßigen Druck auf die Trennscheibe aus, denn dadurch wird

nicht die Schnittgeschwindigkeit erhöht, sondern lediglich verstärkter Verschleiß der

Maschine verursacht.

• Verwenden Sie die Fliesenschneidmaschine niemals ohne Kühlwasser. Das Wasser

erhält die Temperatur der Trennscheibe aufrecht und beugt einem vorzeitigen Ausfall

vor.

1Wasserwanne

2Einschalter

3Ausschalter

4Tischplatte

5Trennscheibe

6Spaltkeil

7Hintere Winkelverriegelung (nicht abgebildet)

8Vordere Winkelverriegelung

9Parallelanschlag

10 Anschlagsverriegelung

11 Gehrungsanschlag

12 Unterlegscheibe für Anschlag

13 Ringschlüssel

14 Gekröpfter Ringschlüssel

15 Montagewinkel für Anschlag

16 Schlossschraube für Schutzhaube

17 Unterlegscheibe für Schutzhaube

18 Mutter

19 Schutzhaube

Geräteübersicht

802165_Z1MANPRO2.indd 20 22/10/2014 09:09

Other manuals for 802165

Table of contents

Languages:

Other Silverline Cutter manuals

Silverline

Silverline 802165 User manual

Silverline

Silverline 631018 User manual

Silverline

Silverline 120001 User manual

Popular Cutter manuals by other brands

IDEAL

IDEAL THE 56 operating manual

REED

REED RC20 user manual

SummaSign Pro

SummaSign Pro SL T-series user manual

Ego Power+

Ego Power+ RTX2300 user manual

Airetool

Airetool PIC-625 OPERATING & SERVICE MANUAL

Solo

Solo 880-12 instruction manual

Xtreme Power

Xtreme Power 61084 Owner's manual and safety instructions

Makita

Makita CC301DWAE instruction manual

RASOR

RASOR DS503MT Use manual

RIDGID

RIDGID 238-P manual

UTILCO

UTILCO UM-45 instruction manual

Milwaukee

Milwaukee M18 HCC Operator's manual

GAM

GAM CUOCOJET manual

PFT

PFT CUTMASTER Series operating manual

DeWalt

DeWalt DWE46144N instruction manual

Master

Master GW40 Operation manual

Holmatro

Holmatro PCT50 manual

Makita

Makita DCS550 instruction manual
