Sime ESTELLE HE 3 ErP Manual

Fonderie SIME S.p.A. 6332300 - 06/2022 - R0
IT
ES
EN
Cod.
MANUALE PER L’USO, L’INSTALLAZIONE E LA MANUTENZIONE
MANUAL DE USO, INSTALACIÓN Y MANTENIMIENTO
USER, INSTALLATION AND SERVICING INSTRUCTIONS
ESTELLE HE 3-4-5-6-7 ErP
Caldaie a gasolio, in ghisa, a condensazione
Calderas de gasóleo de condensación realizadas en fundición
Condensing diesel-fired boilers, cast iron
ISTRUZIONI ORIGINALI  TRADUCCIÓN DE LAS INSTRUCCIONES ORIGINALES
TRANSLATION OF THE ORIGINAL INSTRUCTIONS
Per la consultazione della documentazione visita il nostro sito www.sime.it
Es posible consultar toda la documentación en nuestro sitio www.sime.it
To consult the documentation, visit our website www.sime.it

2
IT
AVVERTENZE E REGOLE DI SICUREZZA
m
AVVERTENZE
–Dopo aver tolto l’imballo assicurarsi
dell’integrità e della completezza della
fornitura ed in caso di non risponden-
za, rivolgersi all’Agenzia che ha vendu-
to l’apparecchio.
–L’apparecchio deve essere destinato
all’uso previsto da
Sime che non è re-
sponsabile per danni causati a perso-
ne, animali o cose, da errori d’installa-
zione, di regolazione, di manutenzione
e da usi impropri dell’apparecchio.
–In caso di fuoriuscite d’acqua scollegare
l’apparecchio dalla rete di alimentazio-
ne elettrica, chiudere l’alimentazione
idrica e avvisare, con sollecitudine, per-
sonale professionalmente qualificato.
–Verificare periodicamente che la pres-
sione di esercizio dell’impianto idrau-
lico, a freddo, sia di 1-1,2 bar . In caso
contrario effettuare il reintegro o con-
tattare personale professionalmente
qualificato.
–Il non utilizzo dell’apparecchio, per un
lungo periodo, comporta l’effettuazio-
ne almeno delle seguenti operazioni:
-
posizionare l’interruttore generale
dell’impianto su “OFF-spento”;
- chiudere i rubinetti del combustibile e
dell’acqua dell’impianto idrico.
–Allo scopo di assicurare un'efficienza
ottimale dell'apparecchio Sime consi-
glia di effettuarne, con periodicità AN-
NUALE
, il controllo/manutenzione.
m
AVVERTENZE
– È consigliato che tutti gli operatori leg-
gano con attenzione questo manuale
così da poter utilizzare l'apparecchio in
modo razionale e sicuro.
–
Questo manuale è parte integrante
dell'apparecchio. Deve quindi essere
conservato con cura per sue consul-
tazioni future e deve sempre accom-
pagnarlo anche in caso sia ceduto ad
altro Proprietario o Utente o sia instal-
lato su un altro impianto.
–
L’installazione e la manutenzione
dell'apparecchio devono essere effet-
tuate da impresa abilitata o da perso-
nale professionalmente qualificato se-
condo le indicazioni riportate in questo
manuale e che, a fine lavoro, rilasci una
dichiarazione di conformità alle Norme
Tecniche e alla Legislazione, nazionale
e locale, in vigore nel paese di utilizzo
dell'apparecchio.
–
L'eventuale riparazione dell'apparecchio
dovrà essere effettuata solamente da
personale professionalmente quali-
ficato, utilizzando esclusivamente ri-
cambi originali. Il mancato rispetto di
quanto indicato può compromettere la
sicurezza dell'apparecchio e l'imme-
diato decadimento della garanzia.
–
Fonderie SIME S.p.A. si riserva di va-
riare in qualunque momento e senza
preavviso i propri prodotti nell’intento
di migliorarli senza pregiudicarne le
caratteristiche essenziali. Tutte le il-
lustrazioni grafiche e/o foto presenti
in questo documento possono essere
rappresentate con accessori opziona-
li che variano in funzione del paese di
utilizzo dell’apparecchiatura.

3
IT
DIVIETI
d
È VIETATO
–L’uso dell’apparecchio ai bambini di età
inferiore a 8 anni. L’apparecchio può es-
sere utilizzato da bambini di età non in-
feriore a 8 anni e da persone con ridotte
capacità fisiche, sensoriali o mentali, o
prive di esperienza o della necessaria
conoscenza, purché sotto sorveglianza
oppure dopo che le stesse abbiano ri-
cevuto istruzioni relative all’uso sicuro
dell’apparecchio e alla comprensione
dei pericoli ad esso inerenti.
–Che i bambini giochino con l’apparecchio.
–Che la pulizia e la manutenzione de-
stinata ad essere effettuata dall’utiliz-
zatore sia effettuata da bambini senza
sorveglianza.
–Azionare dispositivi o apparecchi elet-
trici quali interruttori, elettrodomesti-
ci, ecc. se si avverte odore di combu-
stibile o di incombusti. In questo caso:
- aerare il locale aprendo porte e finestre;
- chiudere il dispositivo d’intercettazio-
ne combustibile;
- fare intervenire con sollecitudine per-
sonale professionalmente qualificato.
–Toccare l'apparecchio se si è a piedi
nudi e con parti del corpo bagnate.
–Qualsiasi intervento tecnico o di pulizia
prima di aver scollegato l'apparecchio
dalla rete di alimentazione elettrica,
posizionando l’interruttore generale
dell’impianto su “OFF-spento”, e aver
chiuso l'alimentazione del combustibi-
le e dell'acqua dell'impianto idraulico.
d
È VIETATO
–Modificare i dispositivi di sicurezza o di
regolazione senza l’autorizzazione e le
indicazioni del costruttore dell'appa-
recchio.
–Tappare lo scarico della condensa (se
presente).
–Tirare, staccare, torcere i cavi elettrici,
fuoriuscenti dall'apparecchio, anche
se questo è scollegato dalla rete di ali-
mentazione elettrica.
–Tappare o ridurre dimensionalmente le
aperture di aerazione del locale di in-
stallazione, se presenti.
–Togliere l’alimentazione elettrica e
del combustibile all'apparecchio se
la temperatura esterna può scendere
sotto lo ZERO (pericolo di gelo).
–Lasciare contenitori e sostanze infiam-
mabili nel locale dov’è installato l'ap-
parecchio.
–Disperdere nell’ambiente il materiale
dell’imballo in quanto può essere po-
tenziale fonte di pericolo. Deve quindi
essere smaltito secondo quanto stabi-
lito dalla legislazione in vigore nel pae-
se di utilizzo dell'apparecchio.
–L'uso dell'apparecchio con gasolio
contenente una miscela di biocombu-
stibile maggiore del 10%.

4
IT
Gentile Cliente,
La ringraziamo per aver acquistato una caldaia
Sime ESTELLE
HE ErP
, un apparecchio modulante a condensazione, di ultima
generazione, con caratteristiche tecniche e prestazionali in gra-
do di soddisfare le Sue esigenze di riscaldamento, nella massi-
ma sicurezza con costi di esercizio contenuti.
Le suggeriamo di far mettere in funzione la sua nuova caldaia
entro 30gg dalla data di installazione, da personale professio-
nalmente qualificato, così potrà beneficiare, sia della garanzia
legale, sia della garanzia convenzionale
Sime che trova alla fine
di questo manuale.
GAMMA
MODELLO CODICE
ESTELLE HE 3 ErP 8115300
ESTELLE HE 4 ErP 8115301
ESTELLE HE 5 ErP 8115302
ESTELLE HE 6 ErP 8115303
ESTELLE HE 7 ErP 8115304
CONFORMITÀ
La nostra azienda dichiara che le caldaie ESTELLE HE ErP sono
conformi ai requisiti essenziali delle seguenti direttive:
–Direttiva Bassa Tensione 2014/35/UE
–Direttiva Compatibilità Elettromagnetica 2014/30/UE
–Direttiva progettazione ecocompatibile 2009/125/CE
–Regolamento (UE) N. 811/2013 - 813/2013
–Direttiva Rendimenti 92/42/CEE
GARANZIA SPECIFICA
Le caldaie ESTELLE HE ErP godono di una GARANZIA LEGALE e
di un'eventuale ESTENSIONE DI GARANZIA, che le sarà propo-
sta dal Servizio Tecnico di Assistenza della Sua Zona, e avrà vali-
dità a partire dalla data di convalida da parte del Servizio stesso.
SIMBOLI
a
ATTENZIONE
Per indicare azioni che, se non effettuate correttamen-
te, possono provocare infortuni di origine generica o
possono generare malfunzionamenti o danni materiali
all’apparecchio; richiedono quindi particolare cautela
ed adeguata preparazione.
f
PERICOLO ELETTRICO
Per indicare azioni che, se non effettuate corretta-
mente, possono provocare infortuni di origine elettri-
ca; richiedono quindi particolare cautela e adeguata
preparazione.
d
È VIETATO
Per indicare azioni che NON DEVONO essere eseguite.
m
AVVERTENZA
Per indicare informazioni particolarmente utili e im-
portanti.
STRUTTURA DEL MANUALE
Questo manuale è organizzato nel modo sotto evidenziato.
ISTRUZIONI PER L'USO
INDICE 5
DESCRIZIONE DELL'APPARECCHIO
INDICE 9
ISTRUZIONI PER L'INSTALLAZIONE E
LA MANUTENZIONE
INDICE 19

5
IT
ISTRUZIONI PER L'USO
INDICE
1OPERARE CON LA CALDAIA ESTELLE HE E r P 6
1.1 Quadro comandi.................................6
1.2 Verifiche preliminari .............................6
1.3 Accensione.....................................6
1.4 Regolazione della temperatura riscaldamento .......7
1.5 Possibili anomalie ...............................7
1.5.1 Termostato di sicurezza ................. 7
1.5.2 Blocco bruciatore ...................... 7
1.5.3 Bassa pressione impianto (reintegro) ...... 7
2SPEGNIMENTO 8
2.1 Spegnimento temporaneo ........................8
2.2 Spegnimento per lunghi periodi....................8
3MANUTENZIONE 8
3.1 Regolamentazioni ...............................8
3.2 Pulizia esterna..................................8
3.2.1 Pulizia della mantellatura ............... 8
4SMALTIMENTO 8
4.1 Smaltimento dell’apparecchio (Direttiva Europea
2012/19/UE) ....................................8

6
IT
1OPERARE CON LA CALDAIA ESTELLE HE E r P

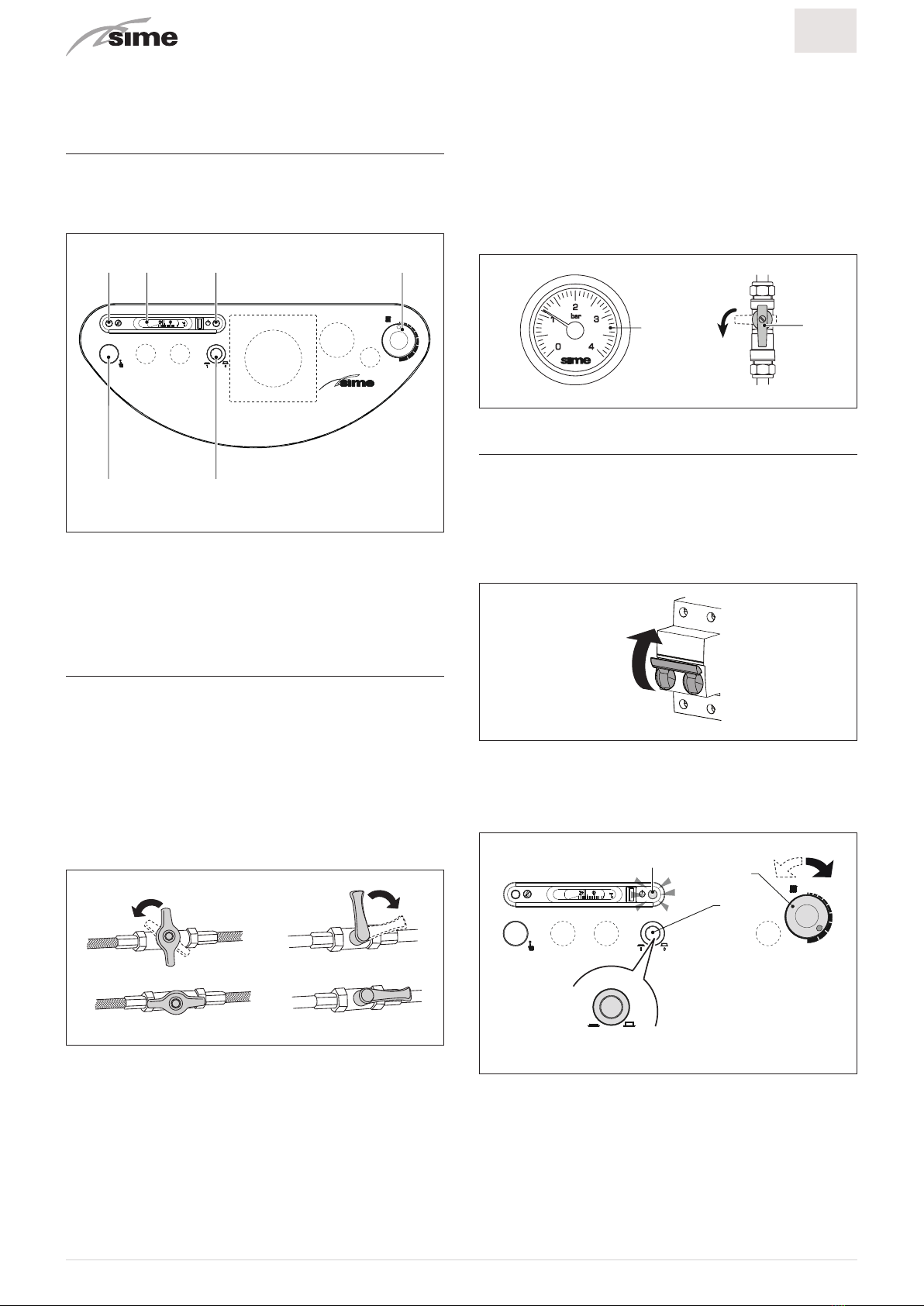

1.1 Quadro comandi
Il Quadro Comandi permette a tutti gli operatori di effettuare le
regolazioni necessarie alla gestione della caldaia
Sime ESTELLE
HE ErP
e degli impianti collegati.
1
5 6
2 3 4
Fig. 1
1 Led di Segnalazione arancione ; bassa pressione impianto
2 Termometro
3 Led di Segnalazione verde ; alimentazione elettrica
4 Termostato riscaldamento (min 45°C - max 85°C)
5 Riarmo termostato di sicurezza
6 Interruttore Principale
1.2 Verifiche preliminari
La prima messa in servizio della caldaia ESTELLE HE ErP deve
essere effettuata da Personale Professionalmente Qualifica-
to, dopodiché la caldaia potrà funzionare automaticamente. Si
potrà però presentare la necessità, per l’Utente, di rimettere
in funzione l’apparecchio autonomamente, senza coinvolgere
il proprio tecnico; ad esempio dopo un periodo di vacanza. In
questi casi dovranno essere effettuati i controlli e le operazioni
seguenti:
–verificare che le valvole di intercettazione del combustibile e
dell'impianto idrico siano aperte
Fig. 2
a
ATTENZIONE
Le caldaie Sime ESTELLE HE ErP NON sono dotate del
dispositivo di riempimento impianto. Sull'impianto
quindi devono essere presenti un manometro (A), per
verificare che la pressione dell'acqua, a freddo, sia
compresa tra 1 e 1,2 bar (98-117,6 kPa) ed un rubinet-
to di carico/reintegro (B).
–verificare sul manometro (A) che la pressione dell’impianto
di riscaldamento, a freddo, sia di
1-1,2 bar . In caso contrario
aprire il rubinetto di carico (B) e reintegrare l'impianto di ri-
scaldamento fino a leggere, sul manometro (A), la pressione
di
1-1,2 bar
–richiudere il rubinetto di carico (B).
AB
04
13
2
bar
Fig. 3

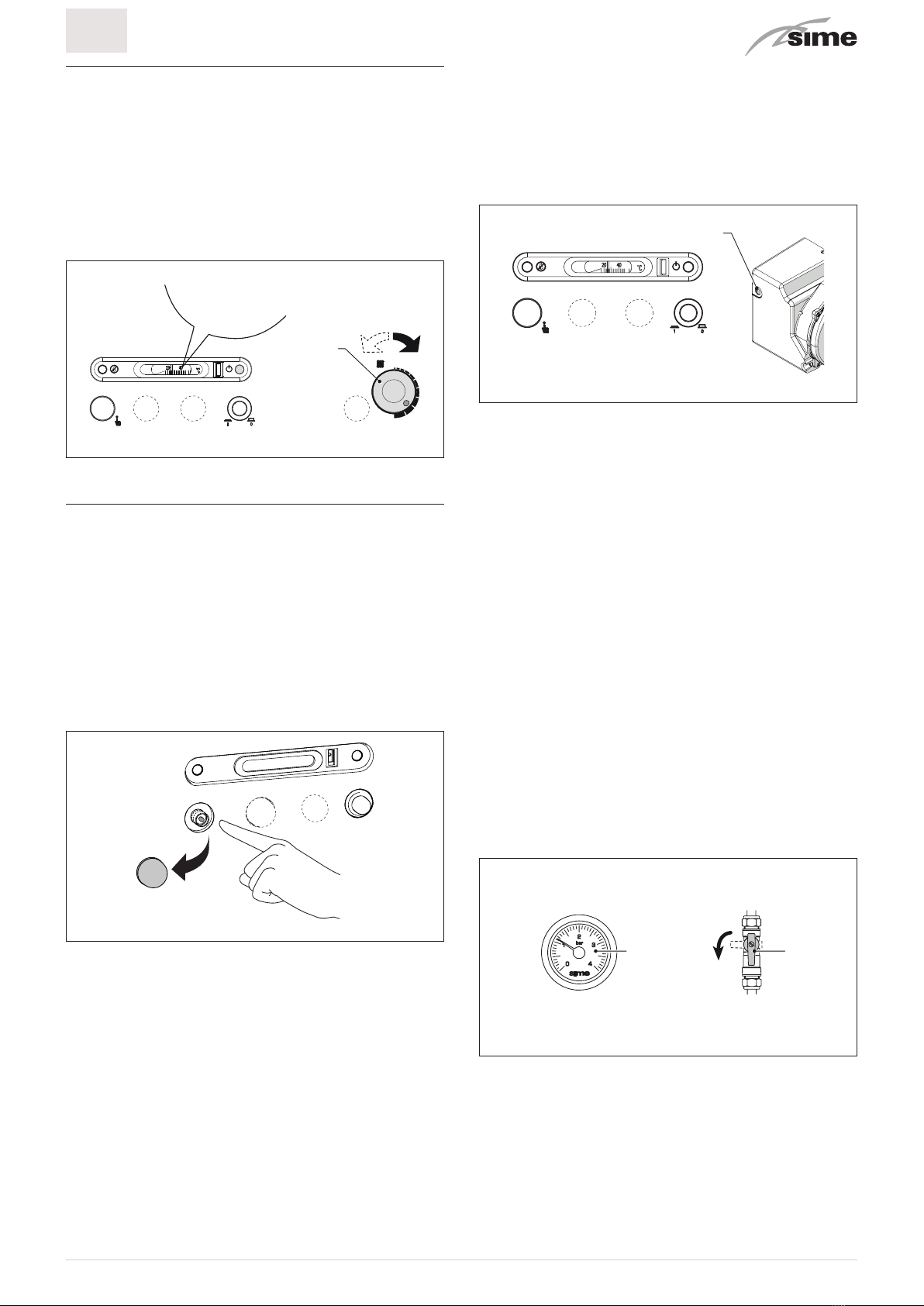

1.3 Accensione
Dopo aver effettuato le verifiche preliminari, per mettere in fun-
zione la caldaia:
–regolare il termostato ambiente alla temperatura desiderata
(~ 20°C)
–posizionare l'interruttore generale dell'impianto su “ON” (ac-
ceso)
ON
Fig. 4
–regolare il termostato riscaldamento (4) a circa 3/4 del campo
di regolazione (corrispondenti a circa 75°C)
–premere l'interruttore principale (6) del quadro comandi e ve-
rificare l'accensione del LED verde (3)
4
6
3
10
Fig. 5
Il bruciatore eseguirà il preriscaldamento del combustibile (per
i bruciatori dotati di preriscaldatori di combustibile), seguito
dalla preventilazione, dopodiché accenderà la fiamma e funzio-
nerà alla sua potenza regolata fino a quando sarà raggiunta la
temperatura impostata sul termostato ambiente.
Sul termometro potrà essere letto il valore della temperatura
dell'acqua nell'apparecchio, rilevata in quel momento.

7
IT
1.4 Regolazione della temperatura riscalda-
mento
Nel caso si desideri aumentare o diminuire la temperatura ri-
scaldamento, ruotare la manopola (4) fino al raggiungimento
del valore desiderato. La regolazione possibile è da 45 a 85°C.
a
ATTENZIONE
Per assicurare un rendimento sempre ottimale del
generatore si suggerisce di
NON regolare il termostato
riscaldamento al di sotto della temperatura di lavoro di
60°C
.
60÷75°C
4
Fig. 6
1.5 Possibili anomalie
1.5.1 Termostato di sicurezza
Il termostato di sicurezza a riarmo manuale interviene, pro-
vocando l’immediato spegnimento del bruciatore, quando la
temperatura supera i 100°C. L'intervento del termostato di si-
curezza non è segnalato ma è rilevabile dal termometro della
caldaia (T>100° C). Per riattivare l’apparecchio attendere che
la temperatura indicata dal termometro sia scesa a circa 75°
C quindi svitare il cappuccio di protezione e premere l'alberino
sottostante. Attendere che vengano eseguite le fasi di preriscal-
damento del combustibile e di avviamento fino all'accensione
della fiamma.
Fig. 7
a
ATTENZIONE
In caso di insuccesso NON RIPETERE la riattivazione e
fare intervenire il Personale Tecnico Qualificato.
1.5.2 Blocco bruciatore
Nel caso si verificassero anomalie di accensione o di funzio-
namento, la caldaia effettuerà un "ARRESTO DI BLOCCO" e il
pulsante
PSB si illuminerà di rosso. Per ripristinare le condizio-
ni di avviamento del bruciatore premere il pulsante di sblocco
del bruciatore (PSB), fino all’accensione della fiamma. Questa
operazione può essere ripetuta 2-3 volte massimo e in caso di
insuccesso far intervenire il Personale Tecnico Qualificato.
PSB
Fig. 8
a
ATTENZIONE
Verificare che ci sia sufficiente combustibile nel serbatoio
e che le valvole di intercettazione siano aperte. Dopo ogni
riempimento del serbatoio è consigliabile interrompere il
funzionamento della caldaia per circa un’ora.
1.5.3 Bassa pressione impianto (reintegro)
Le caldaie Sime ESTELLE HE ErP NON sono dotate del disposi-
tivo di riempimento impianto. Sull'impianto quindi devono es-
sere presenti un manometro (A) per verificare che la pressione
dell'acqua, a freddo, sia compresa tra
1 e 1,2 bar (98-117,6 kPa)
ed un rubinetto di carico/reintegro (B).
Quando la pressione dell'acqua impianto, indicata dal mano-
metro (A) scende sotto 1 bar (98 kPa) è necessario effettuare un
reintegro.
Per effettuarlo:
–aprire il rubinetto di carico (B) per innalzare la pressione fino
a raggiungere il valore corretto compreso tra
1 e 1,2 bar (98-
117,6 kPa)
–chiudere il rubinetto (B)
NOTA: se la pressione fosse superiore al valore massimo indica-
to sopra, aprire la valvola di sfiato di un qualsiasi radiatore (esce
un pò di acqua) fino a raggiungere il valore corretto.
04
13
2
bar A B
Fig. 9

8
IT
2SPEGNIMENTO
2.1 Spegnimento temporaneo
Nel caso di assenze temporanee, fine settimana, brevi viaggi,
ecc. e con temperature esterne superiori allo ZERO:
–premere l'interruttore principale (6) per spegnere la caldaia
6
10
Fig. 10
–chiudere le valvole di intercettazione del combustibile e
dell'impianto idrico.
Fig. 11
2.2 Spegnimento per lunghi periodi
Il non utilizzo della caldaia per un lungo periodo di tempo com-
porta l’effettuazione delle seguenti operazioni:
–premere l'interruttore principale (6) per spegnere la caldaia
–chiudere le valvole di intercettazione del combustibile e
dell'impianto idrico
–posizionare l’interruttore generale dell’impianto su "OFF”
(spento)
OFF
Fig. 12
m
AVVERTENZA
Nel caso di difficoltà nell'eseguire la procedura de-
scritta contattare il Personale Professionalmente
Qualificato.
3MANUTENZIONE
3.1 Regolamentazioni
Per un funzionamento efficiente e regolare dell'apparecchio
è consigliabile che l'Utente incarichi un Tecnico Professional-
mente Qualificato affinché provveda, con periodicità
ANNUALE ,
alla sua manutenzione.
m
AVVERTENZA
Le operazioni di manutenzione devono essere effet-
tuate SOLO da Personale Professionalmente Qualifi-
cato che segua quanto riportato nella parte ISTRUZIO-
NI PER L’INSTALLAZIONE E LA MANUTENZIONE.
3.2 Pulizia esterna
3.2.1 Pulizia della mantellatura
Per la pulizia della mantellatura usare un panno inumidito con
acqua e sapone o con acqua e alcool nel caso di macchie tenaci.
d
È VIETATO
usare prodotti abrasivi.
a
ATTENZIONE
–Qualora fosse necessario accedere alle zone poste
nella parte posteriore dell'apparecchio, accertarsi
che le temperature dei componenti o delle tubazioni
dell'impianto non siano elevate (pericolo di ustioni).
–Prima di effettuare le operazioni di pulizia indossare
dei guanti di protezione.
4SMALTIMENTO
4.1 Smaltimento dell’apparecchio (Direttiva
Europea 2012/19/UE)
L'apparecchio ed i dispositivi elettrici ed elet-
tronici, provenienti da nuclei domestici o clas-
sificabili come rifiuto domestico, a fine vita,
dovranno essere conferiti, a norma di legge, se-
condo la Direttiva 2012/19/UE, in appositi siste-
mi di ritiro e di raccolta. Questo prodotto è stato
progettato e realizzato per ridurre al minimo il
suo impatto sull’ambiente e sulla salute, nono-
stante ciò, esso contiene componenti che, se
mal gestiti, possono risultare dannosi. Il sim-
bolo (bidoncino barrato), qui riprodotto e pre-
sente anche sul vostro apparecchio, significa
che l’apparecchio, a fine vita, va gestito a norma
di legge e conferito come rifiuto di apparecchia-
tura elettrica ed elettronica. Prima di conferire
l’apparecchio consultate le disposizioni vigenti
secondo quanto stabilito dalla legislazione in
vigore nel paese di utilizzo dell'apparecchio e
completate le informazioni sui centri di raccol-
ta autorizzati, contattando gli uffici specifici del
Vostro luogo di installazione.

9
IT
DESCRIZIONE DELL'APPARECCHIO
INDICE
5DESCRIZIONE DELL'APPARECCHIO 10
5.1 Caratteristiche.................................10
5.2 Logiche di funzionamento........................10
5.3 Dispositivi di controllo e sicurezza.................11
5.4 Identificazione .................................11
5.5 Struttura......................................12
5.6 Caratteristiche tecniche .........................13
5.7 Regolazioni del bruciatore .......................14
5.8 Circuito idraulico di principio .....................15
5.9 Bruciatori abbinabili ............................15
5.10 Dimensioni camera combustione .................15
5.11 Fissaggio del bruciatore .........................15

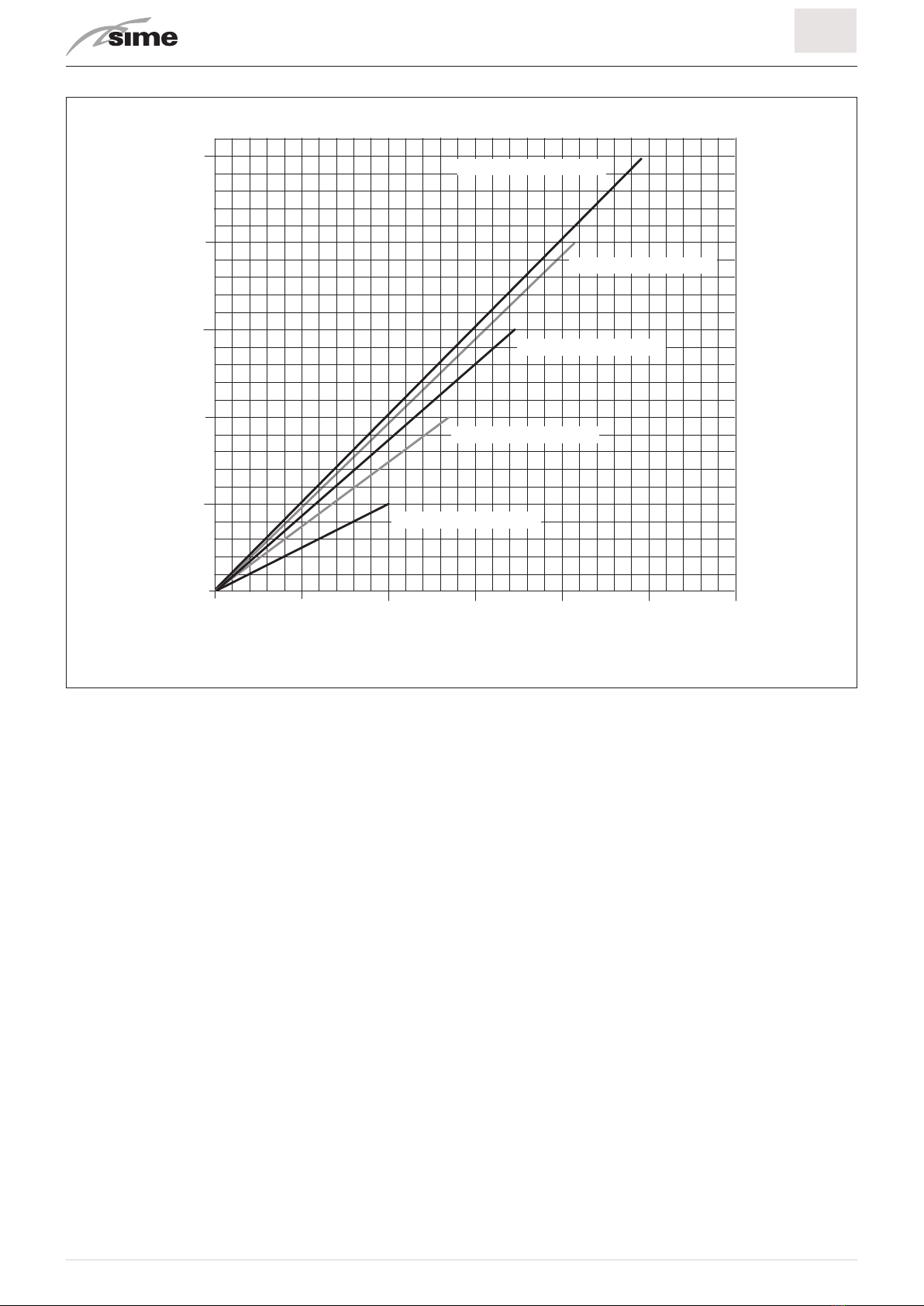

5.12 Perdite di carico caldaia .........................16

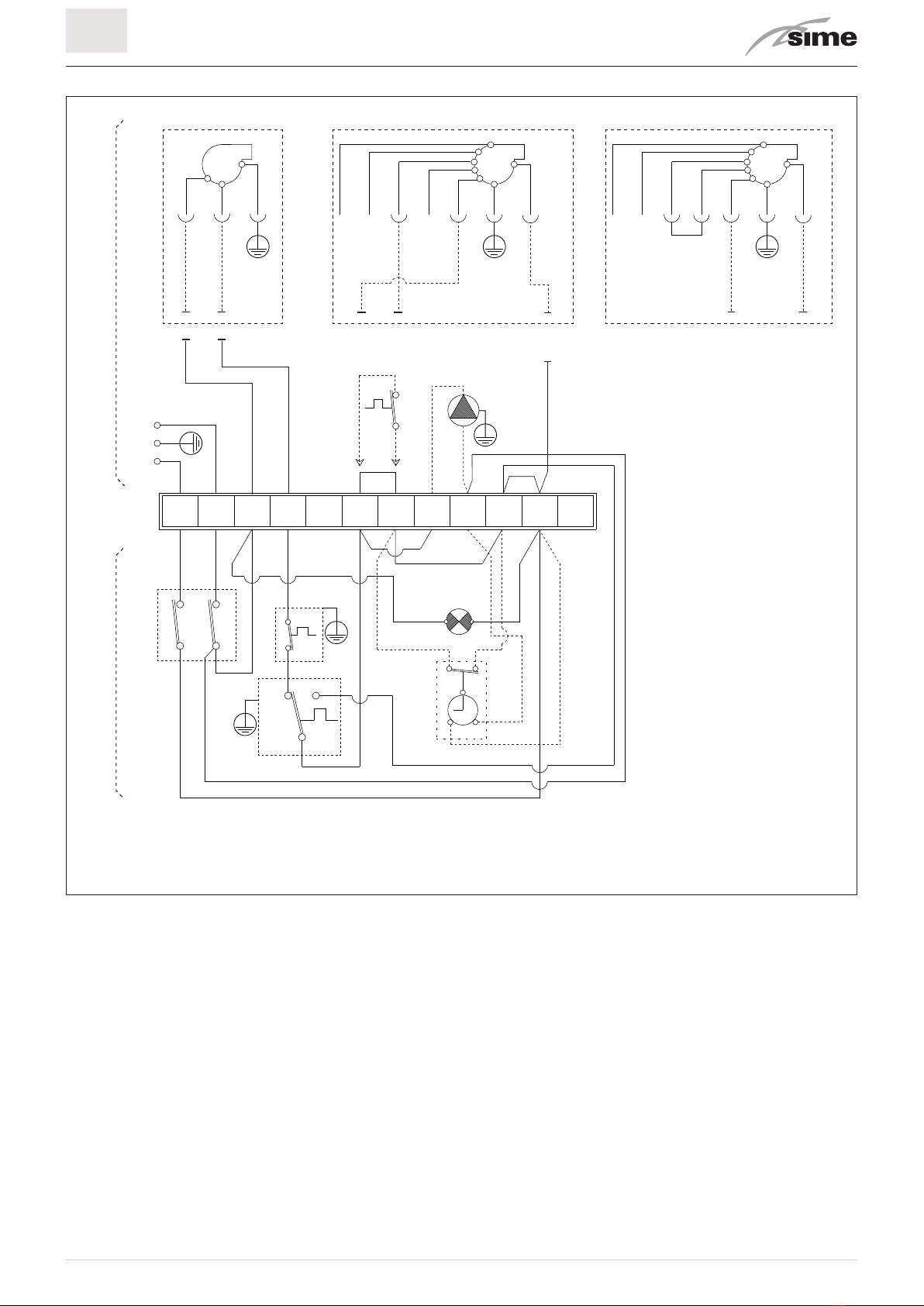

5.13 Schema elettrico ...............................17

10
IT
5DESCRIZIONE DELL'APPARECCHIO
5.1 Caratteristiche
Le caldaie in ghisa e a condensazione, Sime ESTELLE HE ErP sono predisposte per il funzionamento con bruciatore di gasolio, ad aria
soffiata Low NOx. Sono equipaggiate inoltre con un recuperatore di calore, lato fumi, che li classifica "a condensazione". Sono desti-
nate a chi tiene in opportuna considerazione le prestazioni, la silenziosità del funzionamento e la riduzione degli spazi.
Le caldaie
ESTELLE HE ErP sono la versione per il solo riscaldamento degli ambienti.
Tutte le caldaie
ESTELLE HE ErP sono di TIPO B23P (aperto), significa che il bruciatore aspira l'aria comburente dall'ambiente in cui è
installato, quindi il locale DEVE essere provvisto di adeguate aperture di aerazione dimensionate secondo la Legislazione vigente nel
paese di utilizzazione dell'apparecchio.
I modelli
ESTELLE HE 3 ErP e ESTELLE HE 4 ErP possono essere trasformati in TIPO C23P (stagno), utilizzando i KIT ACCESSORI dispo-
nibili (vedi paragrafo
6.1.1 Accessori opzionali ) che permetteranno all'apparecchio di aspirare l'aria comburente dall'esterno dell'am-
biente in cui è installato.
L'ampia superficie di scambio del corpo in ghisa in abbinamento al recuperatore di calore lato fumi permette di ottenere elevati ren-
dimenti che consentono di trarre cospicui risparmi nei costi di esercizio.
5.2 Logiche di funzionamento
Prima di mettere in funzione la caldaia è consigliato impostare
il termostato riscaldamento (4) a circa 3/4 del campo di regola-
zione (circa 75°C) quindi attivare gli interruttori Generale e Prin-
cipale (6) per alimentare l'apparecchio elettricamente. Il Led di
segnalazione verde (3) si illumina per segnalare la presenza di
alimentazione elettrica.
Alla richiesta di calore, con il termostato in chiamata, inizia il
riscaldamento del combustibile (per i bruciatori dotati di pre-
riscaldatori di combustibile) per alcuni minuti e con bruciatore
fermo. Seguono in sequenza; l'alimentazione elettrica del bru-
ciatore e del trasformatore di accensione, l'accensione della
fiamma e l'avviamento della pompa impianto.
La fiamma rimane accesa fino al raggiungimento della tempe-
ratura impostata con il termostato riscaldamento (4) del pan-
nello di comando mentre la pompa impianto rimane in funzione
per utilizzare il calore prodotto (disponibile). Seguiranno fun-
zionamenti alternati ad arresti del bruciatore fino al raggiun-
gimento della temperatura richiesta dal termostato ambiente.
Sul termometro (2) è possibile visualizzare la temperatura
dell'acqua nel corpo in ghisa.
m
AVVERTENZA
Il diagramma delle sequenze/fasi di funzionamento è
riportato nella documentazione fornita con il brucia-
tore installato.
6
2 3 4
Fig. 13

11
IT
5.3 Dispositivi di controllo e sicurezza
Gli apparecchi ESTELLE HE ErP sono dotati dei seguenti disposi-
tivi di controllo e sicurezza:
– termostato di sicurezza termica 100°C
– termostato riscaldamento (min 45°C - max 85°C)
– termometro (0-120°C).
d
È VIETATO
Mettere in servizio l'apparecchio con i dispositivi di si-
curezza non funzionanti o manomessi.
a
ATTENZIONE
La sostituzione dei dispositivi di sicurezza deve essere
effettuata esclusivamente da personale professional-
mente qualificato utilizzando solamente componenti
originali
Sime .
5.4 Identificazione
Le caldaie ESTELLE HE ErP sono identificabili attraverso:
1 Etichetta imballo: è posizionata all’esterno della confezione e riporta il codice, il numero di matricola della caldaia e il codice a
barre.
2 Targa Tecnica: è posizionata sul fianco destro della caldaia e riporta i dati tecnici, prestazionali dell’apparecchio e quanto richiesto
dalla Legislazione in Vigore nel paese di utilizzo dell'apparecchio.
21
Fig. 14
Targa tecnica
NOME
NUMERO DI SERIE
CLASSE NOx
ANNO DI COSTRUZIONE
CONTENUTO D’ACQUA IN CALDAIA
PORTATA TERMICA MAX
POTENZA TERMICA MAX (80-60°C)
POTENZA TERMICA MAX (50-30°C)
PRESSIONE MAX DI ESERCIZIO
TEMPERATURA MAX ESERCIZIO
GRADO DI PROTEZIONE
ALIMENTAZIONE ELETTRICA
POTENZA MASSIMA ASSORBITA
TIPO APPARECCHIO
VALORE NOx
CODICE
N° PIN
Fig. 15
m
AVVERTENZA
La manomissione, l’asportazione, la mancanza delle targhette di identificazione o quant’altro non permetta la sicura identi-
ficazione del prodotto, rende difficoltosa qualsiasi operazione di installazione e manutenzione.

12
IT
5.5 Struttura
ESTELLE HE 3 ErP - 4 ErP / ESTELLE HE 5 ErP - 6 ErP - 7 ErP
14
14
13
13
72 3
72 3
16
16
3
17
17
5
6
11 912
15
15
18
18
1
1
8
410
11
912 410
3
6
1 Pozzetto portasonde
2 Sfiato manuale
3 Tubo mandata impianto (M)
4 Uscita acqua recuperatore di
calore
5 Attacco scarico fumi
6 Ritorno impianto (R)
7 Recuperatore di calore
8 Scarico condensa (SC)
9 Sifone
10 Rubinetto scarico impianto
11 Telaio di sostegno apparecchio
12 Pannello anteriore
13 Quadro comandi
14 Pannello superiore
15 Fori per movimentazione
16 Pannelli laterali
17 Visore fiamma
18 Corpo in ghisa
Fig. 16

13
IT
5.6 Caratteristiche tecniche
DESCRIZIONE
ESTELLE HE
3 ErP 4 ErP 5 ErP 6 ErP 7 ErP
CERTIFICAZIONE
Paesi di destinazione IT – ES – EN – FR – NL – EL - DE - SL - RO
Combustibile Gasolio
Numero PIN 1312CR193R
Classificazione apparecchio B23P - C23P B23P
Classe NO
x (*) 3
PRESTAZIONI RISCALDAMENTO
PORTATA TERMICA (**)
Portata nominale (Q
n max) kW 26,2 34,8 41 49 61
POTENZA TERMICA
Potenza utile nominale (80-60°C) (P
n max) kW 25,1 33 40 48 59,7
Potenza utile nominale (50-30°C) (P
n max) kW 26,5 35,5 42,2 50,5 62,8
PRESTAZIONI ENERGETICHE
Classe efficienza energetica stagionale riscaldamento % A
Efficienza energetica stagionale riscaldamento 91 93 92 93
DATI ELETTRICI
Tensione di alimentazione V230
Frequenza Hz 50
Grado di protezione elettrica IP IPX2
DATI COMBUSTIONE
Elementi di ghisa n° 34567
Temperatura fumi (80-60°C) °C 85 73 55 56 74
50-30°C °C 50 30 31 30 52
Portata massica fumi m
3
n/h 26,3 37,2 43,8 52,4 62,5
CO
2 %12,5
TEMPERATURE  PRESSIONI  PESI
Temperatura Max esercizio (T max) °C 95
Campo regolazione riscaldamento °C 45÷85
Pressione Max esercizio bar 4
kPa 392
Contenuto d'acqua in caldaia l18 22 26 30 34
Perdita di carico lato fumi (***) mbar 0,16 0,2 0,18 0,23 0,28
kPa 0,016 0,020 0,018 0,023 0,028
Pressione camera combustione (***) mbar 0,16 0,20 0,50 0,60 0,58
kPa 0,016 0,020 0,050 0,060 0,058
Depressione consigliata al camino mbar 0,30
kPa 0,030
(*) Classe NOx secondo EN 267:2009
(**) Portata termica calcolata utilizzando il potere calorifico inferiore (Hi)
(***) Dati rilevati con tiraggio al camino di 0 mbar

14
IT
5.7 Regolazioni del bruciatore
Le regolazioni consigliate per il funzionamento dei bruciatori abbinabili installati al livello del mare sono riportate in tabella.
Descrizione Modello Codice
Ugello
Angolo di
polverizzazione
Pressone
pompa
(bar) Classe NOx
Potenza
elettrica
assorbita (*)
(W)
Tipo GPH
ESTELLE HE 3 ErP
SIME FUEL
25 EV
(Vers. HE) 8118502
DANFOSS
0,55
60°H 12
3
168
ESTELLE HE 4 ErP
SIME FUEL
35 EV
(Vers. HE) 8118503 0,65
ESTELLE HE 5 ErP
FBR G1 SR
LX 8099126 0,75
45°H 220
ESTELLE HE 6 ErP
(**)
1,00 13
ESTELLE HE 7 ErP
FBR G2.22
R LX 8099127 1,25 12 140
(**) Valori ottenuti in fase di funzionamento
(**) Ugello da acquistare separatamente cod. 6330179
Quando il bruciatore è installato ad altitudini fino a massimo 1300 m.s.l. , a causa della diminuzione della densità dell’aria, le regola-
zioni di fabbrica del bruciatore devono essere modificate come segue:
–Mantenere l'ugello montato in fabbrica
–Mantenere invariata la posizione della testa di combustione
–Ridurre gradualmente la pressione della pompa per ridurre la portata del combustibile
–Regolare la serranda dell'aria eseguendo le seguenti misurazioni:
-CO
2 (%)
-CO (ppm) (secondo la Normativa Vigente)
-Indice di Bacharach (≤ 0,5)
-Temperatura fumi di scarico.

15
IT
5.8 Circuito idraulico di principio
1
2
M
R
4
3
Sc
LEGENDA:
M Mandata impianto
R Ritorno impianto
Sc Scarico condensa
1 Corpo caldaia
2 Post condensatore
3 Sifone
4 Tubo scarico condensa
Fig. 17
5.9 Bruciatori abbinabili
I bruciatori abbinabili con le caldaie ESTELLE HE ErP sono:
Bruciatore ESTELLE HE
MODELLO CODICE 3 ErP 4 ErP 5 ErP 6 ErP 7 ErP
SIME FUEL 25 EV
(Vers. HE) 8118502 X
SIME FUEL 35 EV
(Vers. HE) 8118503 X
FBR G1 SR LX 8099126 X
X
FBR G2.22 R LX 8099127 X
m
AVVERTENZA
–I bruciatori riportati in tabella sono acquistabili se-
paratamente dalla caldaia.
–È installabile un eventuale bruciatore, già in pos-
sesso del Cliente, purché sia titolare di
"Marcatura
CE"
e con requisiti prestazionali rispondenti a quelli
richiesti per la caldaia alla quale abbinato.
–I bruciatori ad aria soffiata per gasolio devono esse-
re conformi alla EN 267.
m
AVVERTENZA
–Nella scelta del bruciatore prestare attenzione
alla massima potenza elettrica assorbita al 30%
del carico e in stand-by del bruciatore, verificando
che i valori siano uguali o inferiori a quelli riportati
nell'ALLEGATO AA.1
m
AVVERTENZA
–Per l'installazione del bruciatore, gli schemi elettri-
ci, l'alimentazione del combustibile e le avvertenze
fare riferimento al manuale specifico fornito con il
bruciatore.
–Tutte le operazioni devono essere eseguite esclu-
sivamente dal
Servizio Tecnico Sime o da Personale
Professionalmente Qualificato
.
–
Fonderie SIME S.p.A. declina ogni responsabilità per
eventuali danni a persone, animali e cose, causati
dall’inosservanza delle avvertenze e delle modalità
operative descritte nel presente manuale istruzioni.
5.10 Dimensioni camera combustione
La camera combustione è del tipo a passaggio diretto ed è con-
forme alla norma EN 303-3 allegato E. Le dimensioni sono ri-
portate in figura. Un apposito pannello di protezione è applicato
sulla parete interna della testata posteriore di tutti i modelli.
270
280
L 70
Fig. 18
Descrizione U/M
ESTELLE HE ErP
3 ErP 4 ErP 5 ErP 6 ErP 7 ErP
Lmm 305 405 505 605 705
Volume dm
3
17,5 24,0 30,5 37,0 43,5
5.11 Fissaggio del bruciatore
La porta della caldaia è predisposta per ricevere la flangia per il
montaggio ed il fissaggio del bruciatore.
R 75
ø 110
M8
Fig. 19

16
IT
5.12 Perdite di carico caldaia
Perdite di carico (mbar)
03000
2000
1000
10
4000 5000 6000
15
20
25
5
ESTELLE HE 3 ErP
ESTELLE HE 6 ErP
ESTELLE HE 7 ErP
ESTELLE HE 4 ErP
ESTELLE HE 5 ErP
Portata (l/h)

17
IT
5.13 Schema elettrico
PI
MIQ
(*)
TA
230 V
50 Hz
TC
CTP
SA
IG
TS
C
12
21
53
B1
B4 S3 T2 T1 N L1
N
L
LN12345678910
Collegamenti a cura dell' installatore Collegamenti di fabbrica
BRGRBL
BR
B
NL
B2
B4 S3 T2 T1 N L1
BL GRGRBL
GRBL
L Linea
N Neutro
IG Interruttore generale
TS Termostato sicurezza
TC Termostato caldaia
SA Spia presenza tensione
PI Pompa impianto (alta
efficienza)
B Bruciatore con alimenta-
zione diretta
B1 Bruciatore alimentazione
permanente Monostadio
(es. SIME FUEL 25/35 EV)
B2 Bruciatore alimentazione
Bistadio (es. FBR G2.22 R Lx)
TA Termostato ambiente
CTP Cronotermostato pro-
grammatore (opzionale)
GR Grigio
BL Blu
BR Marrone
– Per collegare il Cronotermostato ambiente (TA) togliere il ponte tra i morsetti 4-5.
– Per collegare il Cronotermostato programmatore (CTP) togliere il ponte tra i morsetti 5-8.
– Per i collegamenti del bruciatore riferirsi al manuale dell'apparecchio.
Fig. 20
m
AVVERTENZA
È obbligatorio:
–L’impiego di un interruttore magnetotermico onni-
polare, sezionatore di linea, conforme alle Norme
EN
e che permetta la completa disconnessione nelle
condizioni della categoria di sovratensione III (cioè con
almeno 3 mm di distanza tra i contatti aperti)
.
–Rispettare il collegamento L (Fase) - N (Neutro).
–Che il cavo di alimentazione dedicato venga sostitu-
ito solo con cavo ordinato a ricambio e collegato da
personale professionalmente qualificato.
–Collegare il cavo di terra ad un efficace impianto
di messa a terra.
Il costruttore non è responsabile di
eventuali danni causati dalla mancanza di messa a ter-
ra dell’apparecchio e dall’inosservanza di quanto ripor-
tato negli schemi elettrici
.
a
ATTENZIONE
(*) Il Bruciatore B2 è un bruciatore "bistadio" che, in
abbinamento a questa caldaia, viene utilizzato in mo-
dalità "monostadio"e deve essere collegato elettrica-
mente come riportato in questo schema. Se si vuole
utilizzare il bruciatore in modalità "bistadio", per i col-
legamenti elettrici bisogna seguire lo schema elettri-
co fornito con il bruciatore.
Il cavo marrone (BR), non utilizzato, DEVE essere rimosso
dalla morsettiera MIQ.
d
È VIETATO
Utilizzare i tubi dell’acqua per la messa a terra dell'ap-
parecchio.

18
IT

19
IT
ISTRUZIONI PER L'INSTALLAZIONE E LA MANUTENZIONE
INDICE
6INSTALLAZIONE 20
6.1 Ricevimento del prodotto ........................20
6.1.1 Accessori opzionali.................... 20
6.2 Dimensioni e peso ..............................20
6.3 Movimentazione................................20
6.4 Locale d'installazione ...........................21
6.5 Nuova installazione o installazione in sostituzione di
altro apparecchio...............................21
6.6 Pulizia dell'impianto ............................21
6.7 Trattamento acqua impianto .....................22
6.8 Collegamenti idraulici...........................22
6.9 Scarico fumi e aspirazione aria comburente ........23
6.10 Raccolta/scarico condensa.......................24
6.11 Collegamenti elettrici ...........................24
6.12 Riempimento e svuotamento .....................25
6.12.1 Operazioni di RIEMPIMENTO IMPIANTO... 25
6.12.2 Operazioni di SVUOTAMENTO ........... 26
7MESSA IN SERVIZIO 27
7.1 Operazioni preliminari ..........................27
7.2 Prima messa in funzione ........................27
7.2.1 Verifiche............................. 28
7.3 Controllo dei parametri di combustione ............28
7.4 Spegnimento ..................................28
7.4.1 Spegnimento temporaneo .............. 28
7.4.2 Spegnimento per lunghi periodi ......... 28
8MANUTENZIONE 29
8.1 Regolamentazioni ..............................29
8.2 Pulizia interna .................................29
8.2.1 Smontaggio della mantellatura.......... 29
8.2.2 Pulizia condotto fumi .................. 30
8.2.3 Manutenzione del bruciatore ............ 30
8.2.4 Pulizia del recuperatore di calore ........ 30
8.3 Eventuali anomalie e rimedi......................31
8.3.1 Bruciatore ........................... 31
8.3.2 Impianto............................. 31

20
IT
6 INSTALLAZIONE
m
AVVERTENZA
Le operazioni di installazione dell’apparecchio devono
essere effettuate esclusivamente dal Servizio Tecnico
Sime o da Personale Professionalmente Qualificato
con l'OBBLIGO di indossare adeguate protezioni antin-
fortunistiche.

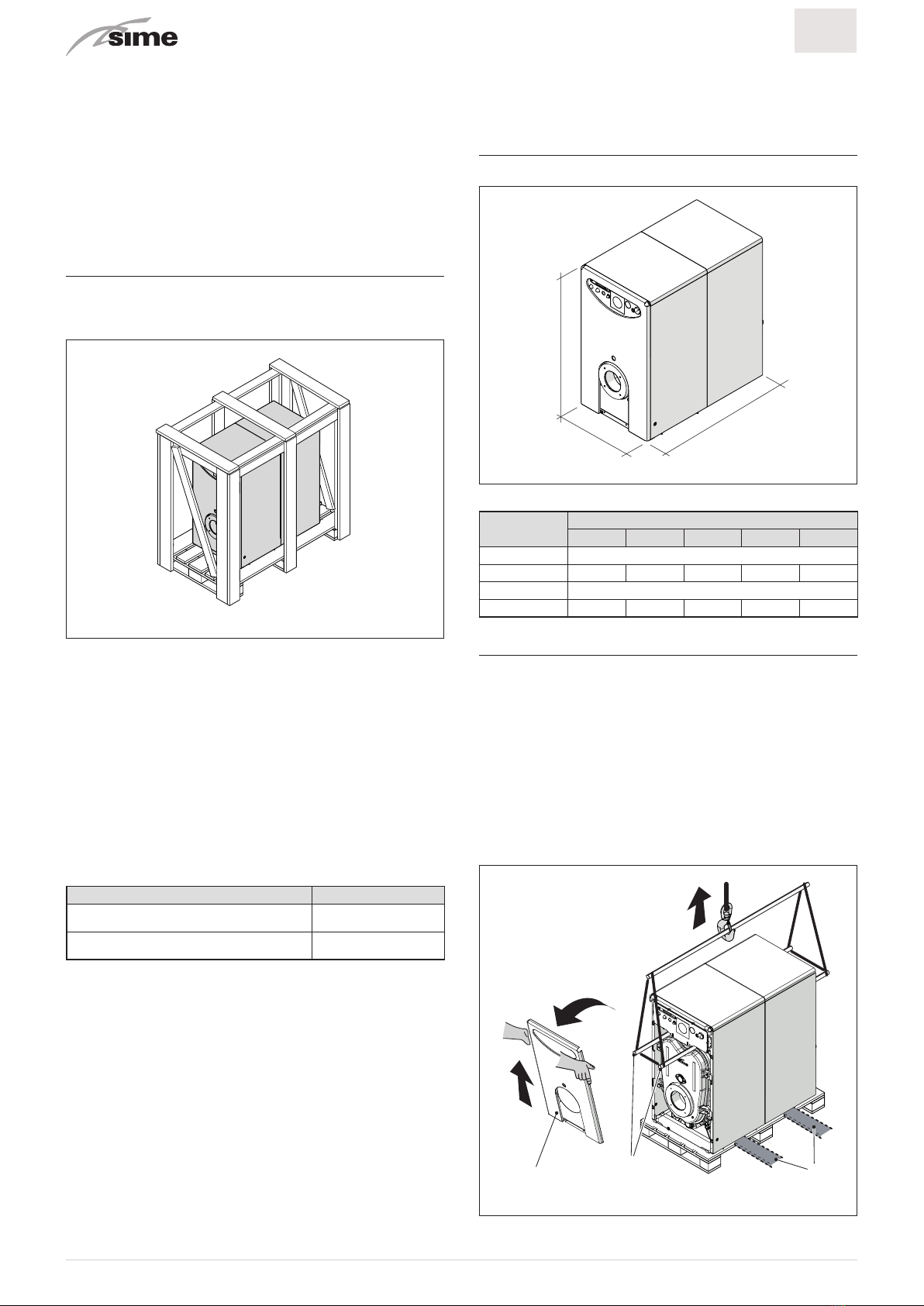

6.1 Ricevimento del prodotto
Gli apparecchi Sime ESTELLE HE ErP vengono forniti in collo uni-
co, protetti da un sacco di nylon, e posti su pallet in legno.
Fig. 21
Nella busta di plastica, posizionata all’interno dell’imballo, vie-
ne fornito il seguente materiale:
– manuale per l'uso, l'installazione e la manutenzione
– certificato di garanzia
– certificato di prova idraulica
d
È VIETATO
Disperdere nell’ambiente e lasciare alla portata dei
bambini il materiale dell’imballo in quanto può es-
sere potenziale fonte di pericolo. Deve quindi essere
smaltito secondo quanto stabilito dalla legislazione
vigente.
6.1.1 Accessori opzionali
Descrizione Codice
Kit Trasformatore in Bruciatore stagno (per
condotti separati) 8098816 (*)
Cronotermostato Programmatore
Settimanale 8113509
(*) con raccordo per connessione a bruciatore SIME FUEL EV.
6.2 Dimensioni e peso
H
L
P
Fig. 22
Descrizione
ESTELLE HE
3 ErP 4 ErP 5 ErP 6 ErP 7 ErP
L (mm) 460
P (mm) 795 895 995 1095 1195
H (mm) 850
Peso (kg) 137 170 195 220 245
6.3 Movimentazione
Una volta tolto l’imballo, la movimentazione dell'apparecchio si
esegue come segue:
– rimuovere il pannello anteriore (1) per facilitare le operazioni
di presa e movimentazione
– inserire due tubi (2) da 3/4” negli appositi alloggiamenti
– avvicinare o infilare le forche (3) del transpallet o del carrello
elevatore nel bancale
– sollevare, se possibile, l'apparecchio utilizzando un mezzo
adeguato oppure farlo scivolare sul pallet, aiutandosi anche
con i tubi (2), fino a posizionarlo sulle forche (3)
– trasportarlo quindi nel luogo desiderato.
1
3
2
Fig. 23
