Sirius Range Hoods SU909 User manual

INSTALLATION INSTRUCTIONS
INSTALLATION INSTRUCTIONS
Models covered by this instructions:
Notice d’instruction pour les modèles:
SU909
*** BEFORE INSTALLATION ***
ENSURE THERE IS NO VISIBLE OR HIDDEN DAMAGE SUSTAINED DURING SHIPPING
*** AVANT L’INSTALLATION ***
S’ASSURER QUE LES PRODUITS N’ONT SUBI AUCUN DOMMAGE PENDANT LE TRANSPORT
*** SHIPPING DAMAGE ***
MUST BE REPORTED WITHIN 5 DAYS OF RECEIPT
*** DOMMAGES DE TRANSPORT ***
DOIVENT ÊTRE NOTIFIÉS DANS LES 5 JOURS SUIVANT LA RÉCEPTION
BUILT-IN RANGE HOODS
HOTTES ÎLOT
CARE AND USE MANUAL FOR:
NOTICE D’UTILISATION ET D’ENTRETIEN POUR:

WARNING
Thank you for purchasing a Sirius Range Hood.
Please read all the instructions in this manual before
installing the appliance.
Save these instructions for future reference.
Only use this appliance as an exhaust ventilation system for the removal of coo-
king vapors. DO NOT use to expel ammable substances or any other materials
or vapors.
The installation procedures in this manual are intended for qualied installers, ser-
vice technicians or persons with similar qualied background.
DO NOT attempt to install this appliance yourself.
Ensure that electrical power is turned off at source before commencing installation.
All electrical wiring must be properly installed, insulated and grounded and conform
to all applicable codes and standards.
Make sure all existing duct work is clean of grease build up, or duct work should be
replaced, if necessary, to avoid the possibility of a grease re. Check all joints on
ductwork to ensure proper connection and all joints should be properly taped. Be
careful when cutting through ceilings or walls not to damage any hidden pipes or
electrical wiring. Ensure your kitchen has sufcient air return vents to replace the
exhausted air.
Fan ducts should always be vented to the outside of your home and never into
spaces within walls, ceilings, lofts or attics. Only use rigid, smooth steel for ducting.
The exhaust point of the blower requires a 6” round connection.
2

TABLE OF CONTENTS
3
BEFORE YOU BEGIN 4
DUCTING
External venting Requirements 4
ELECTRICAL
Electrical Supply 5
INSTALLATION
Installing 6
Re-Circulating Requirements 7
OPERATING PROCEDURES
General Advice 8
Functions 8
MAINTENANCE
Cleaning the Filter 9
Cleaning the Hood 9
Light Bulb Replacement 9
WARRANTY 10

BEFORE YOU BEGIN: It is advisable to
test run the range hood before installa-
tion.
BEFORE STARTING – please read this
entire document and ensure you are fully
conversant with the requirements and limi-
tations. These units weigh approximately
125lbs and therefore require a minimum of
two people to install.
BEFORE YOU BEGIN
The manufacturer declines all responsibility
in the event of failure to observe the instruc-
tions given here for installation, maintenan-
ce and suitable operation of the product. The
manufacturer further declines all responsibi-
lity for injury due to negligence and the war-
ranty of the unit automatically expires due
to improper maintenance and/or installation.
Always fasten connections with sheet metal
screws and tape all joints with certied Sil-
ver Tape or Duct Tape. Do not use screws to
fasten ductwork to the hood, only use tape
as the screws will stop the dampers from
opening and your hood will not work. This
hood re-quires a 6” round duct outlet. You
can increase the duct size of the duct run
but never decrease it. Use the shortest and
most direct route possible. Always, where-
ver possible, reduce the number of transi-
tions and turns with as few sharp angles as
possible. Two staggered 45 degree angles
are better than one 90 degree. Make these
turns as far away from the motor exhaust as
possible, with as much space between each
bend.
DUCTING
(Not applicable if the range hood is used in
re-circulating mode).
WARNING: Do not vent this appliance into
any other ductwork, spaces between walls,
ceilings, attics, garages or any other con-
ned space.
External Venting Requirements.
When planning new ductwork, always look
for the most direct route to the outside. Ven-
ting can be done through the roof or directly
through the back outside wall. (See Figure
1 and 2) Only use rigid type metal ducting
(plastic ducting is generally not permitted by
code). Flexible ducting could restrict airow
by up to 50%.
g. 1 g. 2
4

Electrical Supply.
This appliance requires 120V/60Hz, 3amp
electrical supply – ensure an appropriately
qualied person completes the electrical ho-
ok-up. The connection point for the electrical
supply is at the top of the unit, therefore the
electrical supply must be run down from the
ceiling alongside the ductwork.
All electrical and venting hook-ups must be in
place before commencing installation of the
hood-fan.
ELECTRICAL
WARNING: All electrical work must be
performed by a qualied electrician.
Please ensure that the appropriate electrical
codes or prevailing local building codes and
ordinances are adhered to.
Ensure that the electricity supply is discon-
nected at source. Do not use an extension
cord or adapter plug with this appliance.
This appliance must be grounded. Connect
to a properly grounded branch circuit, pro-
tected by a 15 amp circuit breaker.
5

INSTALLATION
Installing SU909
Before proceeding with the installation, in
or der to avoid damage to the appliance, ple-
ase remove the metallic grease lter.
To remove the metallic grease lter, use the
special handle and rotate down the lter, ta-
king care to unhook it from its seat.
On the furniture make a hole with these di-
mensions:
SL909 Cm 140: 53”3/4 - 16”1/8 (1365mm x 410mm.)
SL909 Cm 86: 32”15/32 - 16”1/8 (825mm x 410mm.)
The range hood provides the air outlet on
up per side or alternatively on the rear side,
according to the needs of installation.
The standard arrangement of air outlet is on
the upper side, move it to the rear side of
product following these instructions:

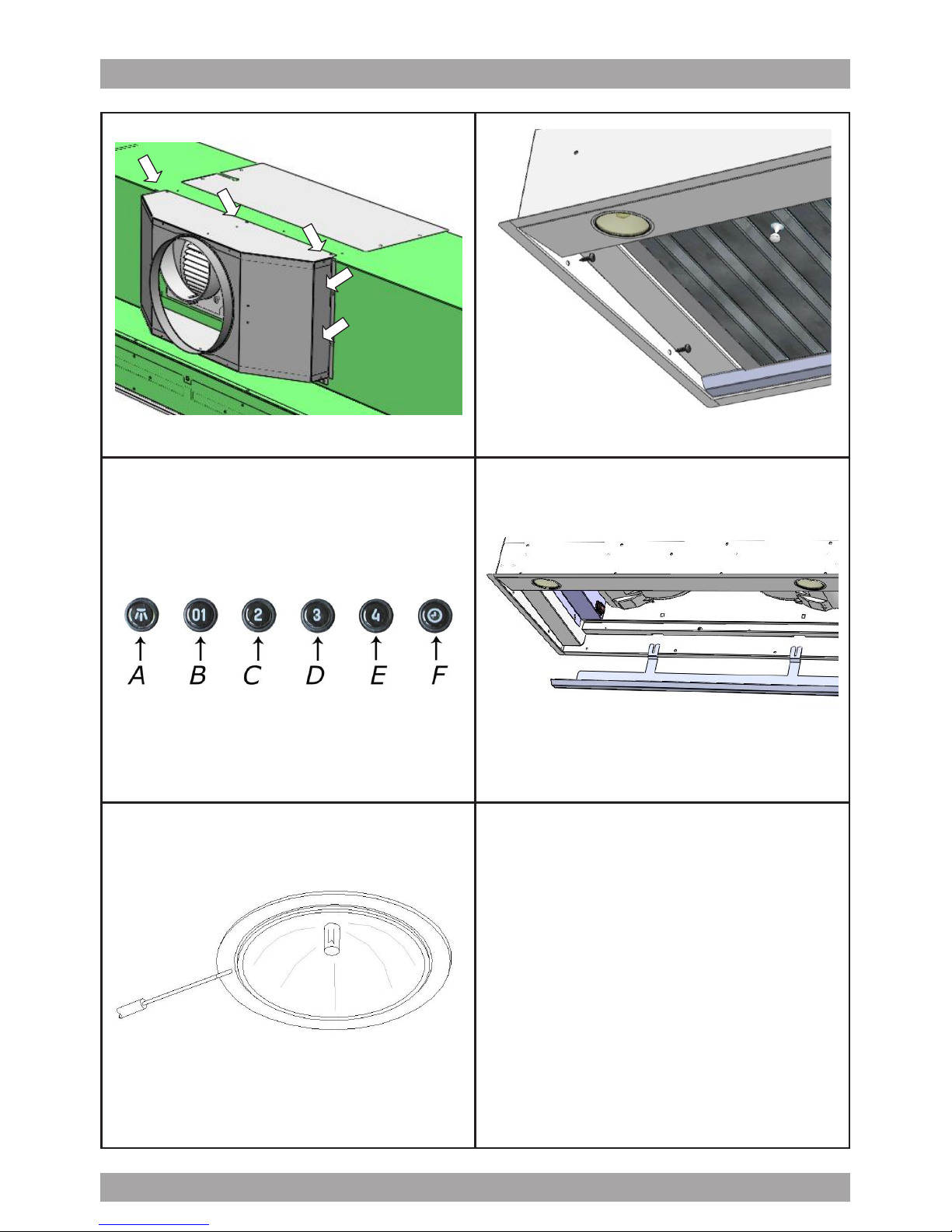

Disconnect the electrical part of the motor,
re moving the electric connector.
Move the product on a plain surface then
remove all the specic perimeter screws as
shown in g. 2, pick up the upper side as
shown in g. 3 and rotate it by 180°.
Remove all the six secure screws of the mo-
tors, extract the motors from the metal body
and move them into the specic side ope-
ning as indicated in g. 4 and g. 5.
The lid has to be moved on the upper side
as shown in g. 5.
To assemble the metal body put back on the
screws previously removed as shown in g.
2.
Pay close attention: they must correspond
to the blocking screws of the wiring system.
Make the electrical connection.
Install the air outlet ange xing the screws
provided where the outputs of the two mo-
tors are (g. 7); this is not used in the one-
motor version and external motor (remote
motor) version.
Connect the exhaust pipe and insert the unit
in its lodge.
6
Fix the product with the supplied screws as
shown on g. 8.
Re-install the metallic grease lter previou-
sly removed.

g. 10

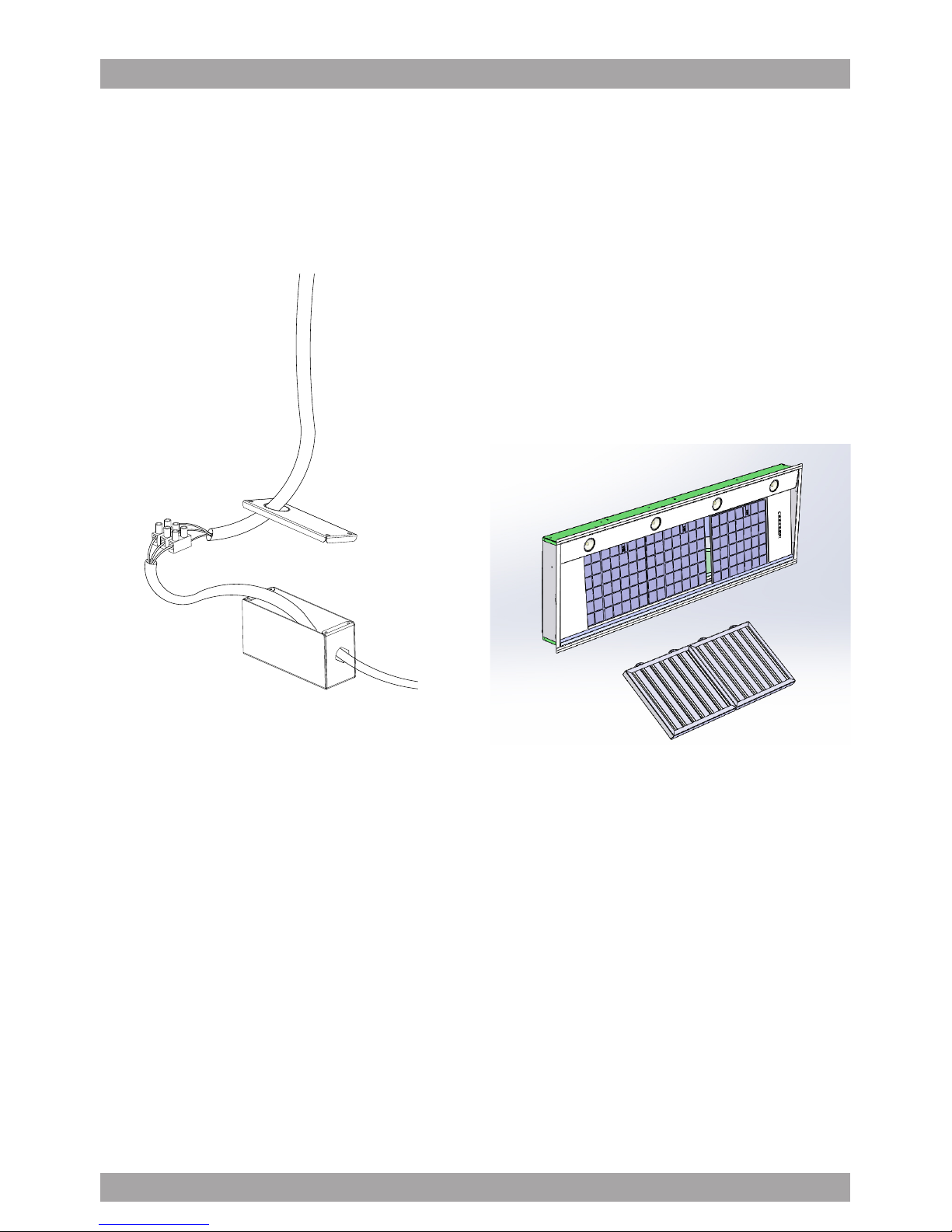

CAUTION: Make sure the power is turned
off at source. Make electrical connections
(refer to Figure 10). Ensure that the plastic
aps at the exhaust outlet of the fan move
freely and have not become jammed or
stuck.
7
Connect the appropriate length of ducting to
the fan exhaust point and connect the duc-
ting to the exterior.
Do not x the ducting to the range hood
exhaust outlet with screws: use duct
tape. Use duct tape on all joints.
Re-Circulating Requirements.
If the unit is to be used in the recirculating
mode, t the carbon lters after the installa-
tion is completed (refer to Figure 11).
The carbon lter ts in behind the aluminium
grease lter. Ensure that the plastic tabs on
the carbon lter are facing outwards other-
wise it will be difcult to remove it later for
replacement.
A short length of ductwork must be con-
nected from the exhaust outlet on the fan
to wherever the air is to be exhausted.
Allow sufcient space to connect the duct-
work to the top of the exhaust outlet on the
fan housing. Do not x the ducting to the
range hood exhaust outlet with screws, use
duct tape. Duct tape should be used on all
joints.
g. 11

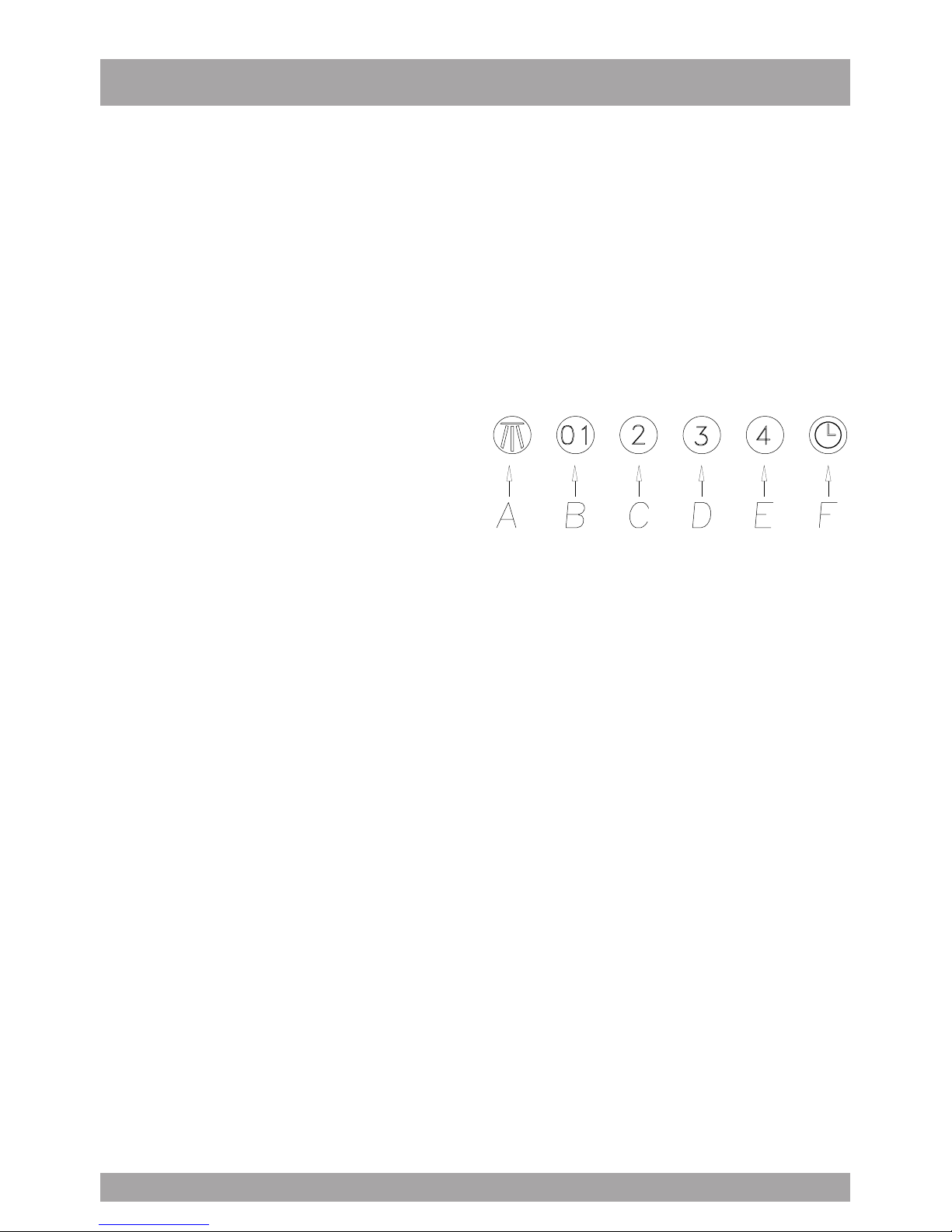

FUNCTION
SU909 (Fig. 12).
A: Light ON/OFF button
B: Blower Speed 1 (low) or OFF
C: Blower Speed 2 (medium)
D: Blower Speed 3 (high)
E: Blower Speed 4 (intensive)
F: 10 Minute Timer
OPERATING PROCEDURES
Read all the instructions before operating
the appliance. Save these instructions for
future reference.
General Advice.
Ensure that the grease lters are in place.
Without these components, operating blo-
wers could catch on to hair, ngers and lo-
ose clothing. Keep fan, lters and surfaces
free from grease and fat. Always turn the
hood fan ON when cooking. NEVER leave
cooking unattended.
NEVER dispose cigarette ashes, ignitable
substances or any foreign objects into blo-
wers.
Cooking that generates ame is not recom-
mended as this hood is equipped with a
thermal overload that will shut down the mo-
tor if it senses excessive heat. When frying,
oil in the pan can easily overheat and igni-
te. Heat oil slowly in an appropriately sized
pot (covering the entire burner) to reduce
the risk of boiling over and burning.
In the event of a range top grease re, ob-
serve the following:
Switch OFF the range hood. Turn off the
cook top then smother ames with a close
tting lid, cookie sheet or other metal tray. If
the ames do not go out immediately
EVACUATE AND CALL THE FIRE DE-
PARTMENT.
Never pick up a aming pan – you may be
burned. DO NOT USE WATER including
wet dishcloths or towels, as a violent steam
explosion may occur.
g. 12
8
Filter requires washing indicator: after 30
hours of use, all the buttons will light up to
remind you that the grease lter should be
cleaned. Follow the instructions for cleaning
lters in this booklet. Once the grease lters
have been cleaned and replaced, reset by
pressing the timer button (F). Do not rely so-
lely on this indicator. Generally, the grease
lter should be washed on a regular basis to
avoid grease lter res.
The blower should be turned on for appro-
ximately 5 minutes before cooking in order
to establish air currents upward through the
hood. Use the low speeds for normal use
and the higher speeds for strong odors and
fumes.

MAINTENANCE
The hood-fan should provide many years of
trouble free service provided it is maintained
properly.
Cleaning the Filter.
Clean the grease lter either by carefully
hand washing, (so as not to damage the
lter design) or preferably in a dishwasher.
Depending on use, the lters should be cle-
aned at least every two weeks in a dishwa-
sher.
If a carbon lter has been tted this must be
replaced at least every 6 months as a mini-
mum. Depending on cooking style and na-
ture of cooking (greasy foods, fry’s, curries
etc) would probably require more frequent
replacement - if odors start to manifest
themselves when cooking it is time to repla-
ce the carbon lter. We suggest you retain
a spare set. These can be ordered from the
supplier of your range hood.
Cleaning the Hood.
Cleaning of the internal parts should be done
with a clean damp (not excessively wet) cloth
together with regular household detergent.
The external stainless steel elements should
be cleaned with a good quality foaming stain-
less steel cleaner. Read the manufacturers
directions. Generally they recommend that
the foam be sprayed onto a clean dry cloth
and then applied to the stainless steel. Allow
the foam to react on the surface for a few mi-
nutes and then wipe with a clean dry cloth.
It is advisable to clean the surfaces that are
exposed directly to heat from the cook-top on
a regular basis, to prevent the marks from be-
coming baked on.
Do not under any circumstances use an
abrasive type cleaner as this will scratch and
damage the stainless steel nish. Glass com-
ponents should be cleaned with a product
such as Windex.
9
Light Bulb Replacement.
Turn blower and lights off. Make sure the
lights are cool.
Do not remove the entire xture (socket) as
this is very difcult to reinstall.
Visually inspect the light xture and establish
whether the unit has a smooth or “toothed”
metal ring.

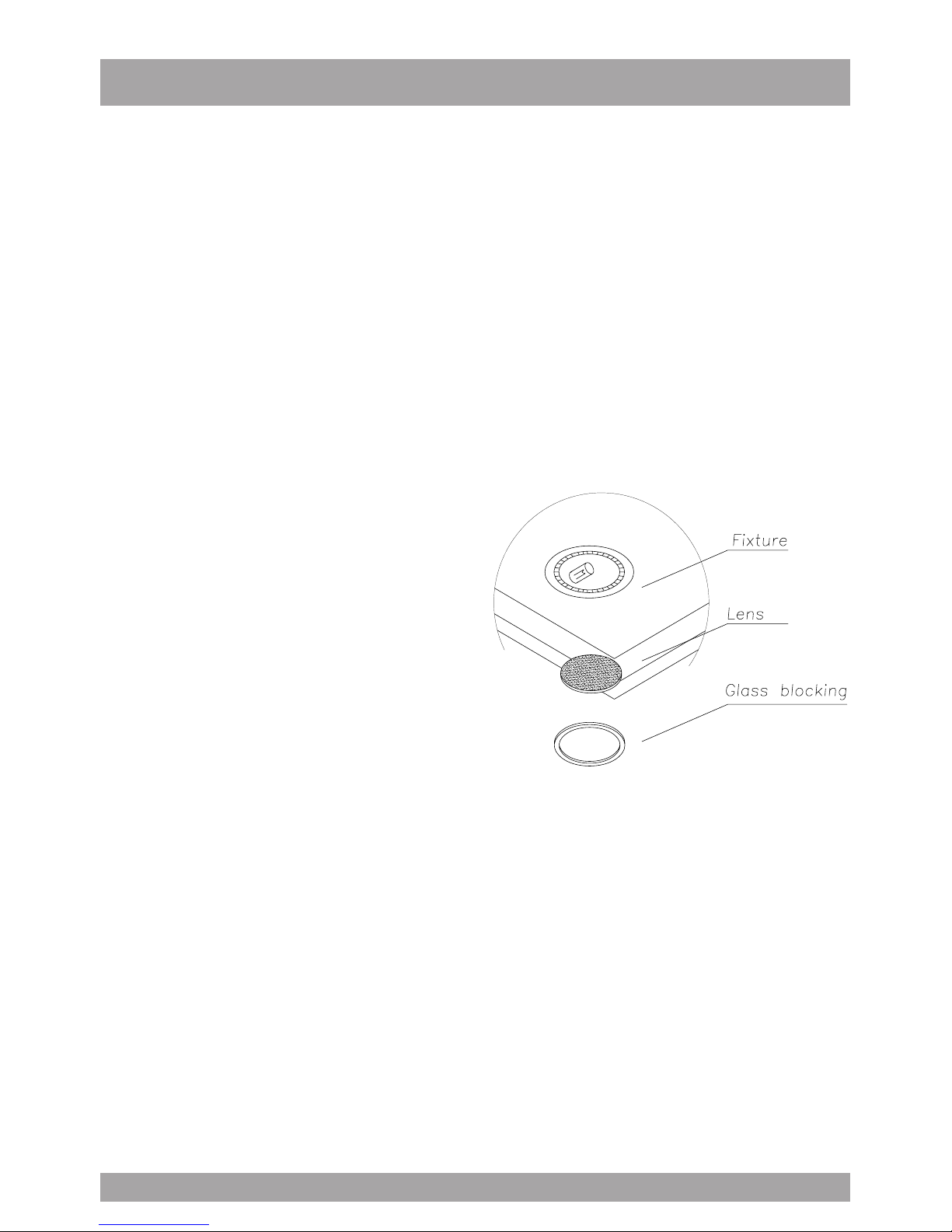

If smooth remove the glass blocking ring by
prying out with a sharp, soft instrument such
as a toothpick (refer to gure 15).
g. 15
Steel instruments will scratch the surface. Be
careful that the lens does not fall out. If “too-
thed”, place the tip of your nger between the
lens and the ring. Making your way around
the ring, gently pull outwards until a point is
found where the ring pulls off.
Replace the appropriate bulb. Check parts
brochure or specication sheets on our web-
site. Wipe both sides of the glass whilst it is
out.

YOU MUST REGISTER THE PURCHASE OF YOUR PRODUCT ON LINE AT HYPERLINK
“http://www.siriuscappe.com/canada/warranty.htm” TO CONVALIDATE YOUR WARRANTY.
YOU CAN FIND THE DATA OF YOUR HOODS ON A LABEL INSIDE THE HOOD. JUST REMOVE
THE GREASE FILTER TO READ IT.
Sirius S.P.A.
Zona industriale Berbentina 6/A
60041 SASSOFERRATO (AN)
ITALY
Register Online! www.siriuscappe.com/canada/warranty.htm
WARRANTY SERVICE
To qualify for warranty service, you must notify Sirius After sale service at the email address
stated below or call toll free in Canada 1-800-463-2566 and provide the model number, de-
scription of the fault or defect and original date of purchase. Sirius reserves the right to re-
quest proof of original purchase. Sirius will at its sole option and discretion replace products
that arrive damaged through shipping, provided shipping damage is reported as stated above
within 5 business days of receipt of the shipped product or products.
ONE YEAR PARTS & SERVICE REPAIR WARRANTY:
During the rst year from date of original purchase, Sirius will, at its option, repair or replace, without
charge, any product or part which is found to be defective under normal use and service.
WHO IS COVERED:
Sirius Range Hoods warrants to the original consumer purchaser of its products that such products will
be free from defects in materials and workmanship for a period of one year from the original date of pur-
chase. There are no other warranties, express or implied, including, but not limited to, implied warranties
of merchantability or tness for a particular purpose or application.
WHAT IS NOT COVERED:
This warranty does not extend to lters, lamps, batteries, ducts and ductwork components. This war-
ranty does not cover normal maintenance and service or products or parts which have been subject to
misuse, negligence, accident, improper maintenance or repair, faulty installation or installation contrary
to recommended installation instructions. The warranty on glass screens is limited to manufacturing
defects only and expressly excludes cracks and breakages as a result of faulty installation. Labor and
associated costs associated directly with removal and re-installation are expressly excluded.
The duration of any implied warranty is limited to the one year period as specied for the express war-
ranty. Some states and provinces do not allow limitation on how long an implied warranty lasts, so the
above limitation may not apply to you.
For any service request please contact:
Sirius after sale service
Telephone (toll free):1-800-463-2566.

INSTRUCTIONS IMPORTANTES
POUR LA SÉCURITÉ
Merci d’avoir choisi une Hotte de Cuisine Sirius.
Veuillez lire attentivement toutes les instructions avant
l’installation et l’utilisation de l’appareil.
Conservez ces instructions an de pouvoir les consulter
au besoin.
Cet appareil est destiné à la ventilation générale seulement. NE L’UTILISEZ PAS
pour évacuer des vapeurs ou des substances dangereuses ou explosives.
Conez l’installation et les réparations uniquement à un professionnel, conformé-
ment aux normes de sécurité en vigueur.
N’ESSAYEZ PAS d’installer cet appareil par vous-même.
Avant l’installation veillez que l’appareil soit hors tension.
Tout le câblage électrique doit être correctement installé, isolé de mise à la terre
conformément aux codes et aux normes applicables.
Assurez-vous que les conduits d’évacuation sont propres et libres d’accumulation
de graisses ou remplacez les conduits pour éviter de provoquer un incendie.
Vériez que tous les joints du conduit sont bien xés et scellés. Faites attention
lors des travaux de maçonnerie de ne pas endommager des tuyaux ou câbles
électriques. Assurez-vous que votre cuisine est équipée de bouches de ventilation
qui évacuent l’air vicié.
Le conduit de ventilation doit toujours terminer à l’extérieur et jamais dans des
espaces clos, plafonds ou greniers. Pour le conduit utilisez seulement des élé-
ments rigides en acier lisse. La sortie de la soufante nécessite d’un conduit rond
de 6”.
11

TABLE DES MATIÈRES
AVANT DE COMMENCER 13
CONDUIT
Version évacuation extérieure 13
ÉLECTRICITÉ
Alimentation Électrique 14
INSTALLATION
Installing 15
Mode recyclage 16
PROCÉDURES D’UTILISATION
Recommandations Générales 17
Fonctions 17
ENTRETIEN
Nettoyage des Filtres 18
Nettoyage de la Hotte 18
Remplacement ampoule 18
SERVICE DE GARANTIE 20
12

g. 1 g. 2
13
AVANT DE COMMENCER
CONDUIT
Fixez toujours les raccords avec des vis en
tôle et isolez tous les joints avec du ruban
adhésif métallique (ou pour conduit). N’utili-
sez jamais des vis pour xer le conduit à la
hotte ; utilisez uniquement du ruban adhésif,
du moment que les vis peuvent empêcher
l’ouverture des clapets anti retour et en ce
cas la hotte ne fonctionnera pas. Il est pos-
sible d’utiliser un conduit plus grand, mais
pas un plus petit. Optez pour la voie la plus
courte et la plus directe. Evitez, si possible,
le nombre des raccords et des coudes. Il
est préférable d’utiliser deux coudes de 45°
plutôt qu’un coude de 90°. Positionnez les
coudes loin de l’échappement du moteur et
évitez de les positionner trop prêt les uns
des autres.
(Ne s’applique pas si la hotte est utilisée en
mode Recyclage).
REMARQUE : Ne branchez jamais ce pro-
duit à un autre conduit d’évacuation, des
espaces entre deux parois, plafonds, gre-
niers, garages ou espaces clos.
Version évacuation extérieure.
Lors du montage du conduit d’évacuation,
cherchez la voie la plus directe vers l’ex-
térieur. Le conduit peut évacuer l’air par le
toit ou directement par le mur extérieur. (Voir
g. 1 et 2). Utilisez seulement des tuyaux
rigides en métal (les tuyaux en plastiques
sont interdits par le code). Les conduits e-
xibles limitent le ux d’air du 50%.
AVANT DE COMMENCER : On conseille
de vérier le fonctionnement de la hotte
avant son installation.
AVANT DE COMMENCER – Lisez atten-
tivement cette notice an d’avoir les con-
naissances requises pour utiliser ce produit.
Ce produit pèse env. 125lbs et nécessite
donc un minimum de deux personnes pour
son installation.
Le fabricant décline toute responsabilité
en cas de dommages causés par un non
respect des instructions d’installation, d’uti-
lisation et d’entretien contenues dans cette
notice.
Le fabricant décline toute responsabilité
causée par négligence et la garantie cesse
automatiquement en cas de mauvais entre-
tien et/ou installation du produit.

Alimentation Électrique.
Cet appareil nécessite 120V/60Hz, une
alimentation de 3amp – faites effectuer le
branchement électrique par une personne
qualiée. La connexion pour l’alimentation
électrique se trouve au sommet de l’appareil,
par conséquent, le courant doit descendre le
long du conduit.
Avant d’installer la hotte, tous les travaux de
branchement électrique et d’évacuation des
fumées doivent être effectués.
ÉLECTRICITÉ
ATTENTION : Tous les travaux électri-
ques doivent être effectués par un élec-
tricien qualié.
An d’assurer la qualité des travaux de con-
struction et d’électricité observez les nor-
mes en vigueur.
Assurez-vous que l’alimentation électrique
est coupée. Evitez d’utilisez une rallonge ou
un adaptateur pendant cette opération.
Cet appareil doit être mis à la terre et le cir-
cuit doit être protégé par un disjoncteur de
15 amp.
14

INSTALLATION
Cela n’est pas nécessaire en cas de version
« un moteur » ou « moteur externe ».
Connectez la canalisation et installez la hotte.
Fixez le produit avec les vis approvision-
nées, comme indiqué en g. 8.
Montez de nouveau le ltre anti - graisse.
15
Installation de SU909
Avant de procéder avec l’installation, an
d’éviter tout dommage à l’appareil, il faut
déplacer le ltre métallique.
Pour le déplacer utilisez les manches spé-
ciques et tournez - les en baissant le ltre.
Faites attention à le décrocher de sa place.
Dans le meuble il faut faire un trou avec ces
dimensions :
SL909 Cm 140: 53”3/4 - 16”1/8 (1365mm x 410mm.)
SL909 Cm 86: 32”15/32 - 16”1/8 (825mm x 410mm.)
La hotte a une sortie de l’air supérieure ou
autrement dans la partie postérieure, selon
les exigences d’installation.
L’aménagement standard de la sortie de l’air
s’effectue sur la partie supérieure.
Pour la diriger vers la partie postérieure, sui-
vez ces instructions :
En déplaçant le connecteur électrique, dé-
branchez la partie électrique du moteur.
Placez le produit sur une surface plaine,
puis déplacez toutes les vis du périmètre,
comme indiqué en gure 2.
Prenez la partie supérieure, comme indiqué
en g. 3 et tournez – la de 180°.
Déplacez les vis du moteur (6 pièces), ex-
trayez le moteur de la boite métallique et
placez - le dans l’ouverture sur le côté.
Il faut déplacer le couvercle du trou et le
mettre sur la partie supérieure (g. 5).
Pour monter le corps métallique, vissez de
nouveau les vis déjà deplacces. Veillez à ce
què les vis coïncident avec celles du systè-
me électrique.
Branchez la hotte au réseau électrique. In-
stallez la bride pour la sortie de l’air, en -
xant les vis sur les sorties des deux moteurs
(g. 7).

g. 10
ATTENTION: Assurez-vous que l’alimenta-
tion est coupée. Effectuez le raccordement
électrique (voir Fig. 10). Veillez à ce que les
volets en plastiques de la sortie des fumées
se bougent librement et qu’ils ne sont pas
bloqués ou coincés.
Raccordez le conduit de longueur appro-
priée à la sortie d’air du ventilateur et puis
au conduit qui porte à l’extérieur.
Ne xez jamais le conduit à la sortie
d’évacuation des fumées de la hotte
avec des vis - utilisez uniquement du ru-
ban adhésif. Utilisez uniquement du ruban
adhésif pour tous les joints.
Mode recyclage.
Si vous utilisez l’appareil en mode recycla-
ge, insérez les ltres à charbon une fois l’in-
stallation complétée (voir Fig. 11).
Le ltre à charbon se trouve derrière le l-
tre à graisse en aluminium. Veillez à ce que
les languettes en plastiques des ltres sont
tournées vers l’extérieur, sinon il sera difci-
le d’enlever les ltres pour le remplacement.
Reliez un conduit court à la sortie d’éva-
cuation du ventilateur à tous les points
d’évacuation.
Ne xez jamais le conduit à la sortie d’éva-
cuation de la hotte avec des vis, utilisez uni-
quement du ruban adhésif.
Le ruban adhésif doit être utilisé pour tous
les joints.
g. 11
16

FONCTIONS
SU909 (Fig. 12).
A: Touche lumière ON/OFF
B: Vitesse ventilateur 1 (réduite) ou OFF
C: Vitesse ventilateur 2 (moyenne)
D: Vitesse ventilateur 3 (élevée)
E: Vitesse ventilateur 4 (intensive)
F: Minuterie 10 min.
PROCÉDURES D’UTILISATION
Lisez attentivement toutes les instructions
avant de mettre en marche l’appareil. Con-
servez ces instructions an de pouvoir les
consulter au besoin.
Recommandations Générales.
Assurez-vous que les ltres soient en place.
Sans ces ltres, l’appareil peut aspirer vos
cheveux, doigts ou vêtements.
Maintenez propre de graisse le ventilateur,
les ltres et les surfaces. Mettez TOU-
JOURS en marche la hotte pendant la cuis-
son. Ne laissez JAMAIS des aliments cuire
sans surveillance.
Ne jetez JAMAIS les cendres de cigarettes,
des substances inammables ou autres
objets étrangers dans le ventilateur.
Evitez une cuisson qui peut générer des
ammes, car la hotte est équipée d’un
détecteur thermique qui arrête le moteur à
une chaleur excessive.
Lorsque vous faites des fritures, l’huile dans
la poêle peut facilement se surchauffer et
s’enammer. Faites chauffer l’huile lentement
dans une casserole de taille appropriée (cou-
vrant entièrement le brûleur) réduisant ainsi
le risque de la faire déborder et s’enammer.
Dans le cas où l’huile s’enamme, observez
ce qui suit.
Eteignez la hotte. Eteignez la table de cuis-
son et étouffez les ammes avec un couver-
cle hermétique, une tôle à biscuits ou autre
plateau métallique. Si les ammes ne s’étei-
gnent pas immédiatement
SORTEZ ET APPELEZ LES POMPIERS.
Ne ramassez jamais une casserole enam-
mée – vous pouvez vous brûler.
N’UTILISEZ JAMAIS DE L’EAU, y compris
des serviettes ou lavettes mouillées, car une
explosion peut se produire.
g. 12
Voyant nettoyage ltres : après 30 heures de
fonctionnement, tous les voyants clignotent
pour vous rappeler que les ltres à graisse
doivent être nettoyés. Suivez les indications
pour le nettoyage dans cette notice. Une fois
nettoyés et remplacés les ltres, réinitiali-
sez en appuyant sur la touche Timer (F). Ne
comptez pas uniquement sur cet indicateur.
Généralement, les ltres à graisse doivent
être nettoyés régulièrement, an d’éviter to-
ute incendie de graisse.
Allumez la hotte env. 5 minutes avant la cu-
isson, an d’établir des courants d’air vers le
haut et à travers la hotte. Utilisez les vitesses
basses pour une utilisation normale et les vi-
tesses élevées pour les odeurs fortes et les
fumées.
17

ENTRETIEN
Un entretien soigné garantit un bon fonction-
nement et un bon rendement dans le temps.
Nettoyage des Filtres.
Les ltres peuvent être lavés à la main (en
faisant attention de ne pas les endomma-
ger) ou, de préférence, au lave-vaisselle.
Selon l’utilisation, les ltres doivent être la-
vés au moins toutes les deux semaines au
lave-vaisselle.
Si votre hotte possède un ltre à charbon, il
faut le remplacer au moins tous les 6 mois.
Le remplacement du ltre est plus fréquent
selon le type et la fréquence des cuissons
(aliments gras, fritures, aliments épicés,
etc.) – si les odeurs se présentent pendant
la cuisson il faut remplacer le ltre à char-
bon. Nous vous suggérons de garder des l-
tres de recharge. Vous pouvez les comman-
dés auprès le fournisseur de votre hotte.
Nettoyage de la Hotte.
Nettoyez l’intérieur de la hotte avec un chiffon
propre (pas trop mouillé) et du détergent ordi-
naire. Les parties en acier inoxydable doivent
être nettoyées avec un produit de nettoyage
pour acier. Lisez les instructions du fabricant.
Généralement on conseille de vaporiser le
détergent sur un chiffon propre et de le pas-
ser sur les parties en acier inoxydable.
Laissez agir le produit sur la surface pendant
quelques minutes, puis nettoyer avec un chif-
fon.
On conseille de nettoyer regulièrement les
surfaces qui sont exposées directement à la
chaleur, pour éviter des tâches indélébiles.
N’utilisez jamais un produit abrasif qui peut
rayer et endommager l’acier. Les éléments
en verre peuvent être nettoyés avec un pro-
duit comme le Windex.
Remplacement ampoule.
Éteignez la ventilation et la lumière.
Assurez-vous que les ampoules sont froides.
N’enlevez pas tout le dispositif (douille) car
sa réinstallation est très difcile.
Vériez si l’unité dispose d’un anneau en
métal lisse ou dentelé.
Si l’anneau est lisse, enlevez l’anneau blo-
que verre avec un poinçon ou autre outil
souple, comme un cure-dents (voir Fig. 15).
g. 15
Les outils en acier peuvent rayer la surface.
Veillez à ce que le verre ne tombe pas.
Si l’anneau est dentelé, placez le bout de vo-
tre doigt entre le verre et l’anneau. Tournez
l’anneau et tirez vers l’extérieure jusqu’à ce
qu’il se décroche.
Remplacez l’ampoule. Recherchez toutes
les pièces du catalogue ou des ches techni-
ques dans notre site Web. Nettoyez les deux
faces du verre.
18

19
1
1
2
1
1
2
1
1
2
1
1
2
1
1
2
1
2
3
5 6
4

20
7 8
9
11
10
