Sirius Range Hoods SU107 User manual

INSTALLATION INSTRUCTIONS
INSTALLATION INSTRUCTIONS
Models covered by this instructions:
Notice d’instruction pour les modèles:
SU107
*** BEFORE INSTALLATION ***
ENSURE THERE IS NO VISIBLE OR HIDDEN DAMAGE SUSTAINED DURING SHIPPING
*** AVANT L’INSTALLATION ***
S’ASSURER QUE LES PRODUITS N’ONT SUBI AUCUN DOMMAGE PENDANT LE TRANSPORT
*** SHIPPING DAMAGE ***
MUST BE REPORTED WITHIN 5 DAYS OF RECEIPT
*** DOMMAGES DE TRANSPORT ***
DOIVENT ÊTRE NOTIFIÉS DANS LES 5 JOURS SUIVANT LA RÉCEPTION
WALL RANGE HOODS
HOTTES MURALES
CARE AND USE MANUAL FOR:
NOTICE D’UTILISATION ET D’ENTRETIEN POUR:

WARNING
Thank you for purchasing a Sirius Range Hood.
Please read all the instructions in this manual before
installing the appliance.
Save these instructions for future reference.
Only use this appliance as an exhaust ventilation system for the removal of coo-
king vapors. DO NOT use to expel ammable substances or any other materials
or vapors.
The installation procedures in this manual are intended for qualied installers, ser-
vice technicians or persons with similar qualied background.
DO NOT attempt to install this appliance yourself.
Ensure that electrical power is turned off at source before commencing installation.
All electrical wiring must be properly installed, insulated and grounded and conform
to all applicable codes and standards.
Make sure all existing duct work is clean of grease build up, or duct work should be
replaced, if necessary, to avoid the possibility of a grease re. Check all joints on
ductwork to ensure proper connection and all joints should be properly taped. Be
careful when cutting through ceilings or walls not to damage any hidden pipes or
electrical wiring. Ensure your kitchen has sufcient air return vents to replace the
exhausted air.
Fan ducts should always be vented to the outside of your home and never into
spaces within walls, ceilings, lofts or attics. Only use rigid, smooth steel for ducting.
The exhaust point of the blower requires a 6” round or 8” connection.
2

TABLE OF CONTENTS
3
BEFORE YOU BEGIN 4
DUCTING
External venting Requirements 4
ELECTRICAL
Electrical Supply 5
INSTALLATION
Positioning the Range Hood 6
Marking the Fixing Holes for the Range Hood 6
Fixing the Main Support Bracket 6
Hanging the Range Hood 7
Connecting Electricity and Ducting 7
Connecting Chimneys 9
Re-Circulating Requirements 9
OPERATING PROCEDURES
General Advice 10
Functions 10
MAINTENANCE
Cleaning the Filter 11
Cleaning the Hood 11
Substitution of the LED bar 11
WARRANTY SERVICE 12

BEFORE YOU BEGIN: It is advisable to
test run the range hood before installa-
tion.
BEFORE STARTING – please read this
entire document and ensure you are fully
conversant with the require-ments and li-
mitations. These units weigh approximately
125lbs and therefore require a minimum of
two people to install.
BEFORE YOU BEGIN
The manufacturer declines all responsibility
in the event of failure to observe the instruc-
tions given here for installation, maintenan-
ce and suitable operation of the product. The
manufacturer further declines all responsibi-
lity for injury due to negligence and the war-
ranty of the unit automatically expires due
to improper maintenance and/or installation.
Only use rigid type metal ducting (plastic
ducting is generally not permit-ted by code).
Flexible ducting could restrict airow by up
to 50%. Always fasten connections with she-
et metal screws and tape all joints with certi-
ed Silver Tape or Duct Tape.
Do not use screws to fasten ductwork to
the hood, only use tape as the screws will
stop the dampers from opening and your
hood will not work. This hood requires 8’’ for
the models with 2 motors. You can increase
the duct size of the duct run but never de-
crease it.
Use the shortest and most direct route pos-
sible. Always, wherever reduce the number
of transitions and turns with as few sharp
angles as possible.
Two staggered 45 degree angles are better
than one 90 degree. Make these turns as far
away from the motor exhaust as possible,
with as much space between each bend as
possible.
DUCTING
(Not applicable if the range hood is used in
re-circulating mode).
WARNING: Do not vent this appliance into
any other ductwork, spaces between walls,
ceilings, attics, garages or any other con-
ned space.
External Venting Requirements.
When planning new ductwork, always look
for the most direct route to the outside. Ven-
ting can be done through the roof or directly
through the back outside wall. (See Figure
1). Recommanded 18” from the top of the
hood to the rst elbow.
4
g. 1

Range hoods may interrupt the proper ow of
combustion gases from replaces, gas furna-
ces and gas water heaters.
To minimize the risk of drawing these lethal
gases back into the home, please follow the
heating equipment manufacturers safety
standards and guidelines carefully.
Refer to NFPA and ASHRAE for additional
information.
* Gas range or gas cook top recommanded
8”.
The ducting connection to the hood must
be in line with the central vertical axis of the
range hood 1” away from the back wall on
which the hood is to be mounted. The 1” is
important to enable the ceiling bracket (as
shown in Figure 2) to pass behind the duct-
work servicing the range hood.
5
Electrical Supply.
This range hood requires a 120V, 60Hz sup-
ply and draws a maximum of 3 amps. The
electrical supply to the range hood should be
at least 17” from the underside of the instal-
led range hood.
For a typical installation, where the undersi-
de of the range hood will be 30” above the
counter top and the counter top is 36” above
the oor level, the electrical supply should be
76” above oor level and no further than 3” to
the right (as you face the wall) of the central
axis of the range hood.
ELECTRICAL
WARNING: All electrical work must be
performed by a qualied electrician.
Please ensure that the appropriate electrical
codes or prevailing local building codes and
ordinances are adhered to.
Ensure that the electricity supply is discon-
nected at source. Do not use an extension
cord or adapter plug with this appliance.
This appliance must be grounded. Connect
to a properly grounded branch circuit, pro-
tected by a 15 amp circuit breaker.
g. 2

Positioning the Range Hood.
Determine the center point of the range hood.
This is generally the center of the range. Make
a mark on the wall a minimum of 25” above
the top of an electric range. If the range is gas,
the ideal minimum should be 30”.Using a spirit
level, draw a perfectly vertical line, starting at
the center mark, right up to the ceiling or the
highest point to where the hood will extend.
This is the central axis for the range hood.
Draw a horizontal line fractionally above whe-
re the bottom of the range hood will be positio-
ned. This is the underside of the range hood.
Marking the Fixing Holes for the Range
Hood.
Find the marking template provided called
the “Assembly Scheme”. Place the template
against the wall. Align the horizontal line on
the wall with the horizontal line on the tem-
plate (indicated by two heavy arrows). Now
align the vertical line on the wall with the
“Central Axis” line on the template.
INSTALLATION
6
g. 3
Using a sharp object, mark the wall through
the template at the center point of the three
holes. Lower down on the template, you will
see three sets of two holes. Only two of these
holes refer to your model. Check which mo-
del you have and, using a sharp object, mark
the two correct holes. These holes are used
to anchor the range hood horizontally from in-
side the hood once it has been hung from the
main bracket. Remove the template.
Fixing the Main Support Bracket
(CAUTION: Do not drill through any utili-
ties inside the wall).
If the range hood will be xed to drywall we
strongly recommend that you discard the wall
plugs and screws supplied. These anchors are
only suitable for brick/masonry applications. We
suggest the use of a more appropriate anchor
system specically designed for drywall applica-
tions. Wherever possible, it is advisable to place
blocking between the studs, behind the drywall,
to attach the support bracket to, (refer to Figure 4).
g. 4
Gently tape the template to the wall making
sure it has no creases or folds (use a tape
that will not damage the wall nish). There
are three hole positions shown for the wall
bracket.
Drill the appropriate size holes at the marks
made earlier and x the Support Bracket (“S”)
securely to the wall. Ensure that any wall an-
chors have been tted into the lower two ho-
les, as the range hood will cover these holes
once hung on the Support Bracket (“S”).

Hanging the Range Hood.
Prepare the range hood for installation.
Remove all lters to ensure they do not get
damaged during the installation process.
Hang the range hood on the bracket “S” (re-
fer to Figure 6).
These screws are also used to make minor
adjustments to the levelling of the range
hood. Ensure the hood is level. Locate the
two holes “C” inside the housing of the ran-
ge hood and secure the range hood to the
wall once the range hood is perfectly level
and vertical. (refer to Figure 3).
Connecting Electricity and Ducting.
Please refer to the Electrical Supply section
on page 5 for the required location of the
electrical supply.
CAUTION: Make sure the power is turned
off at source. Make electrical connections
(refer to Figure 8).
Ensure that the plastic aps at the exhaust
outlet for the fan move freely and have not
become jammed or stuck.
g. 6
The bracket xed onto the back of the range
hood will drop into the channel on the top
of bracket “S” on the wall. Ensure the hood
is securely engaged into the support brackt
the range hood must clip in behind the ex-
tended lip on the Support Bracket (“S”).
“Lock” the range hood onto the “S” bracket
using the four machine screws supplied (re-
fer to Figure 7).
g. 7
g. 8
7

Connect the appropriate length of ducting to
the fan exhaust point and join up with the
ducting to the exte-rior.

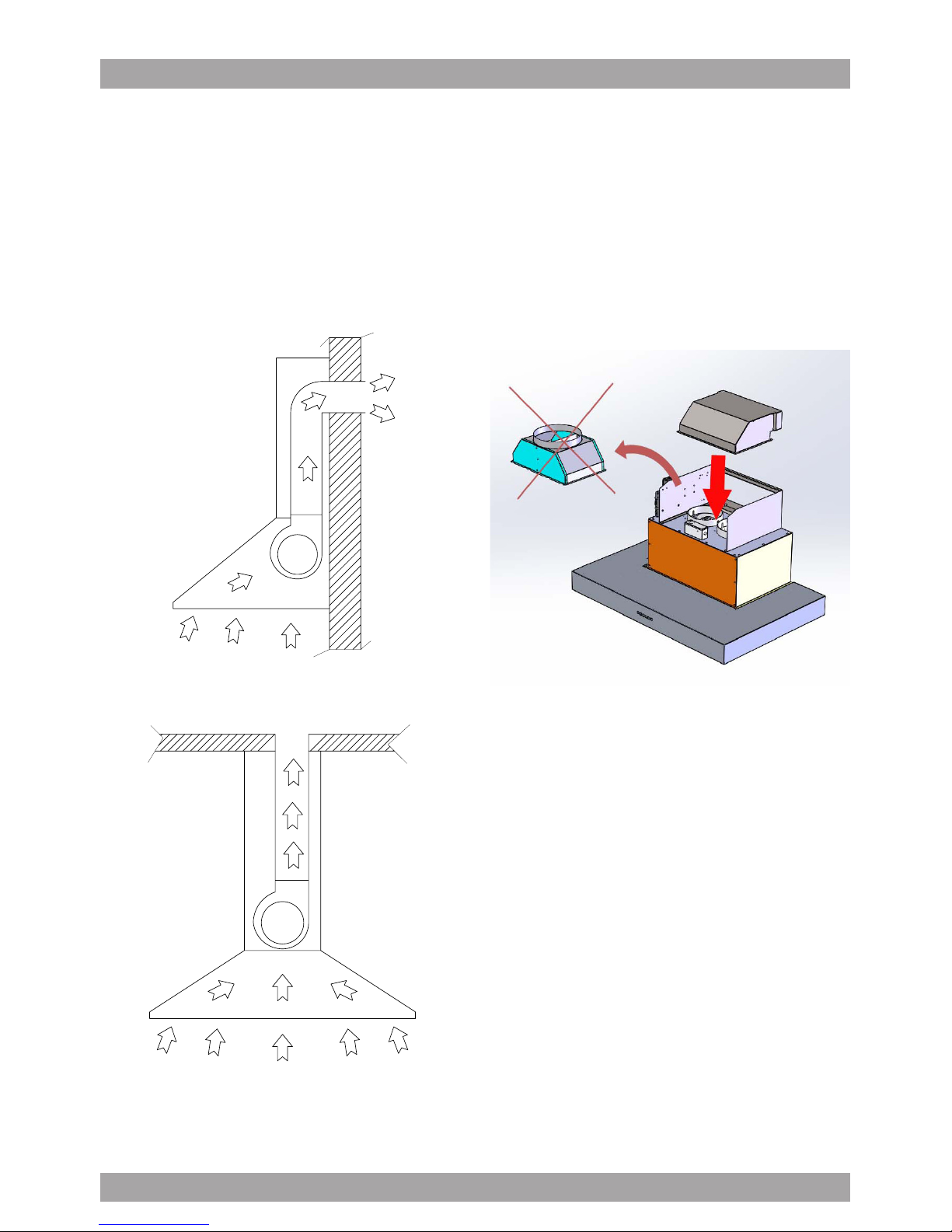

Figure 9 shows venting directly through the
wall. Venting up and through the ceiling to
the exte-rior is also possible racommended
to have 18” from the top of the hood to the
rst elbow.
g. 9
g. 10
Do not x the ducting to the range hood
exhaust outlet with screws-use duct
tape. Use duct tape on all joints.
The air outlet of the product is oriented up-
wards: in the case that one prefers the air
outlet towards the rear side of the appliance,
it is only necessary to replace the air release
piece with the other one supplied with the
appliance.
8

The carbon lter (supplied separately) that
absorbs odors is installed behind the alumi-
nium grease lter (refer to Fig 14).
g. 12
g. 13
g. 14
9
Connecting Chimneys
Remove the protective covering from the
decorative chimney and carefully slide the
sections together. Do not remove the tape
strips from inside the chimney as this pro-
tects the telescoping chimney-piece from
scratching. Holding the two chimney sec-
tions together carefully position them over
the ductwork and wiring. Position the upper
chimney so that it can be xed via the holes
on the side of the ‘Y” bracket on the ceiling
(refer to Figure 11).
Re-Circulating Requirements.
If the unit is to be used in the re-circulating
mode, t the carbon lter after the instal-
lation is complete t the deector with the
screws supplied to the upper telescope
chimney. There are holes in the back upper
edge of the decorative chimney for this pur-
pose. A short length of ducting is connected
between the exhaust outlet on the fan and
the deector to direct the air back into the
kitchen through the vents at the top of the
upper decorative chimney.
g. 11

FUNCTION
“Manual touch buttons Fig.15”.
A: Light ON/OFF button
B: Blower Speed 1 (low) or OFF
C: Blower Speed 2 (medium)
D: Blower Speed 3 (high)
E: Blower Speed 4 (intensive)
F: 10 Minute Timer
OPERATING PROCEDURES
Read all the instructions before operating
the appliance. Save these instructions for
future reference.
General Advice.
Ensure that the grease lters are in place.
Without these components, operating blo-
wers could catch on to hair, ngers and lo-
ose clothing. Keep fan, lters and surfaces
clean of grease and fat. Always turn hood
fan ON when cooking. NEVER leave coo-
king unattended.
NEVER dispose cigarette ashes, ignitable
substances or any foreign objects into blo-
wers.
Cooking that generates ame is not recom-
mended as this hood is equipped with a
thermal overload that will shut down the mo-
tor if it senses excessive heat. When frying,
oil in the pan can easily overheat and igni-
te. Heat oil slowly in an appropriately sized
pot (covering the entire burner) to reduce
the risk of boiling over and burning.
In the event of a range top grease re, ob-
serve the following:
Switch OFF the range hood. Turn off the
cook top then smother ames with a close
tting lid, cookie sheet or other metal tray. If
the ames do not go out immediately.
EVACUATE AND CALL THE FIRE DE-
PARTMENT.
Never pick up a aming pan – you may be
burned. DO NOT USE WATER including
wet dishcloths or towels, as a violent steam
explosion may occur.
g. 15
The products are endowed with an electronic
device which allows the automatic switching
off after 4 hours working from the last ope-
ration.
SU Models only: Filter requires washing in-
dicator After 30 hours of use, all the buttons
will light up to remind you that the grease l-
ter should be cleaned. Follow the instructions
for cleaning lters in this booklet. Once the
grease lters have been cleaned and repla-
ced, reset by pressing the timer button (F).
Do not rely solely on this indicator - generally,
the grease lter should be washed on a regu-
lar basis to avoid grease lter res.
The blower should be turned on for appro-
ximately 5 minutes before cooking in order
to establish air currents upward through the
hood.
Use the low speeds for normal use and the
higher speeds for strong odors and fumes.
10

MAINTENANCE
The range hood should provide many ye-
ars of trouble free use provided it is properly
maintained. Be sure the lights are cool before
cleaning the hood - they are halogen and be-
come extremely hot.
Cleaning the Filter.
The aluminium mesh lters should be wa-
shed by hand or in the dishwasher as requi-
red. Damaged and worn lters must be re-
placed immediately. (Do not operate blower
when lters have been removed). Allow lters
to dry before replacing them, otherwise water
will be drawn into the blower.
If a carbon lter has been tted, this must be
replaced every 6 months as a minimum, de-
pending on usage and type of cooking that is
performed.
It is suggested that a spare set of carbon l-
ters is kept on hand. These can be ordered
from the supplier of your range hood.
Cleaning the Hood
The outside and interior of your hood should
be wiped regularly with a clean, damp cloth
and mild household dish detergent or degre-
aser.
Use a good quality non-abrasive foaming
type stainless steel cleaner for exterior sur-
faces.
Follow the manufacturers directions. Gene-
rally the foam is sprayed onto a clean dry
cloth and then applied to the stainless steel.
Allow the foam to react on the surface for a
few minutes and then wipe with a clean dry
cloth.
On the surfaces that are exposed directly to
heat from the cook-top, it is advisable to cle-
an these regularly to avoid the deposits from
becoming baked on.
Do not use abrasive cleaning agents as the-
se will destroy the brushed nish.
Substitution of the LED bar:
Using an appropriate tool, remove the LED
bar from its seat (refer to Fig. 21), disconnect
it electronically using the appropriate con-
nector then substitute it with a LED bar with
same characteristics.
g. 21
11

YOU MUST REGISTER THE PURCHASE OF YOUR PRODUCT ON LINE AT HYPERLINK
“http://www.siriuscappe.com/canada/warranty.htm” TO CONVALIDATE YOUR WARRANTY.
YOU CAN FIND THE DATA OF YOUR HOODS ON A LABEL INSIDE THE HOOD. JUST REMOVE
THE GREASE FILTER TO READ IT.
Sirius S.P.A.
Zona industriale Berbentina 6/A
60041 SASSOFERRATO (AN)
ITALY
Register Online! www.siriuscappe.com/canada/warranty.htm
WARRANTY SERVICE
To qualify for warranty service, you must notify Sirius After sale service at the email address
stated below or call toll free in Canada 1-800-463-2566 and provide the model number, de-
scription of the fault or defect and original date of purchase. Sirius reserves the right to re-
quest proof of original purchase. Sirius will at its sole option and discretion replace products
that arrive damaged through shipping, provided shipping damage is reported as stated above
within 5 business days of receipt of the shipped product or products.
ONE YEAR PARTS & SERVICE REPAIR WARRANTY:
During the rst year from date of original purchase, Sirius will, at its option, repair or replace, without
charge, any product or part which is found to be defective under normal use and service.
WHO IS COVERED:
Sirius Range Hoods warrants to the original consumer purchaser of its products that such products will
be free from defects in materials and workmanship for a period of one year from the original date of pur-
chase. There are no other warranties, express or implied, including, but not limited to, implied warranties
of merchantability or tness for a particular purpose or application.
WHAT IS NOT COVERED:
This warranty does not extend to lters, lamps, batteries, ducts and ductwork components. This war-
ranty does not cover normal maintenance and service or products or parts which have been subject to
misuse, negligence, accident, improper maintenance or repair, faulty installation or installation contrary
to recommended installation instructions. The warranty on glass screens is limited to manufacturing
defects only and expressly excludes cracks and breakages as a result of faulty installation. Labor and
associated costs associated directly with removal and re-installation are expressly excluded.
The duration of any implied warranty is limited to the one year period as specied for the express war-
ranty. Some states and provinces do not allow limitation on how long an implied warranty lasts, so the
above limitation may not apply to you.
For any service request please contact:
Sirius after sale service
Telephone (toll free):1-800-463-2566.

13
INSTRUCTIONS IMPORTANTES
POUR LA SÉCURITÉ
Merci d’avoir choisi une Hotte de Cuisine Sirius.
Veuillez lire attentivement toutes les instructions avant
l’installation et l’utilisation de l’appareil.
Conservez ces instructions an de pouvoir les consulter
au besoin.
Cet appareil est destiné à la ventilation générale seulement. NE L’UTILISEZ PAS
pour évacuer des vapeurs ou des substances dangereuses ou explosives.
Conez l’installation et les réparations uniquement à un professionnel, conformé-
ment aux normes de sécurité en vigueur.
N’ESSAYEZ PAS d’installer cet appareil par vous-même.
Avant l’installation veillez que l’appareil soit hors tension.
Tout le câblage électrique doit être correctement installé, isolé de mise à la terre
conformément aux codes et aux normes applicables.
Assurez-vous que les conduits d’évacuation sont propres et libres d’accumulation
de graisses ou remplacez les conduits pour éviter de provoquer un incendie.
Vériez que tous les joints du conduit sont bien xés et scellés. Faites attention
lors des travaux de maçonnerie de ne pas endommager des tuyaux ou câbles
électriques. Assurez-vous que votre cuisine est équipée de bouches de ventilation
qui évacuent l’air vicié.
Le conduit de ventilation doit toujours terminer à l’extérieur et jamais dans des
espaces clos, plafonds ou greniers. Pour le conduit utilisez seulement des élé-
ments rigides en acier lisse. La sortie de la soufante nécessite d’un conduit rond
de 6”. Ou Huit pouces (ou 8’’).

TABLE DES MATIÈRES
AVANT DE COMMENCER 15
CONDUIT
Version évacuation extérieure 15
ÉLECTRICITÉ
Alimentation Électrique 16
INSTALLATION
Positionnement de la Hotte 17
Perçage du Mur pour le Positionnement de la Hotte 17
Fixation Étrier de Support Principal 17
Accrochage de la Hotte 18
Branchement Électrique et Conduit 18
Raccordement de la Cheminée 20
Mode Recyclage 20
OPERATING PROCEDURES
Recommandations Générales 21
Fonctions 21
ENTRETIEN
Nettoyage des Filtres 22
Nettoyage de la Hotte 22
Replacement de la barre LED 22
SERVICE DE GARANTIE 24
14

AVANT DE COMMENCER : On conseille
de vérier le fonctionnement de la hotte
avant son installation.
AVANT DE COMMENCER - Lisez atten-
tivement cette notice an d’avoir les con-
naissances requises pour utiliser ce produit.
Ce produit pèse env. 125lbs et nécessite
donc un minimum de deux personnes pour
son installation.
AVANT DE COMMENCER
Le fabricant décline toute responsabilité
en cas de dommages causés par un non
respect des instructions d’installation, d’uti-
lisation et d’entretien contenues dans cette
notice. Le fabricant décline toute responsa-
bilité causée par négligence et la garantie
cesse automatiquement en cas de mauvais
entretien et/ou installation du produit.
Utilisez seulement des tuyaux rigides en
métal (les tuyaux en plastiques sont interdits
par le code).
Les conduits exibles limitent le ux d’air du
50%. Fixez toujours les raccords avec des
vis en tôle et isolez tous les joints avec du
ruban adhésif métallique (ou pour conduit).
N’utilisez pas des vis pour xer le condu-
it à la hotte; utilisez uniquement du ruban
adhésif, du moment que les vis peuvent em-
pêcher l’ouverture des clapets anti retour et
en ce cas la hotte ne fonctionnera pas.
Cette hotte nécessite d’un conduit d’éva-
cuation de 8’’ pour les modèles avec 2 mo-
teurs. Il est possible d’utiliser un conduit
plus grand, mais pas un plus petit.
Optez pour la voie la plus courte et la plus
directe. Evitez, si possible, le nombre des
raccords et des coudes.
Il est préférable d’utiliser deux coudes de
45° plutôt qu’un coude de 90°. Positionnez
les coudes loin de l’échappement du moteur
et évitez de les positionner trop prêt les uns
des autres.
CONDUIT
g. 1
(Ne s’applique pas si la hotte est en mode
Recyclage).
REMARQUE : Ne branchez jamais ce pro-
duit à un autre conduit d’évacuation, des
espaces entre deux murs, plafonds, gre-
niers, garages ou espaces clos.
Version évacuation extérieure.
Lors du montage du conduit d’évacuation,
cherchez la voie la plus directe vers l’ex-
térieur. Le conduit peut évacuer l’air par le
toit ou directement par le mur extérieur. (Voir
Fig. 1). Il est recommandé une distance de
18 pouces, à partir du sommet de la hotte
jusqu’au premier coude.
15

16
Les hottes peuvent empêcher la bonne éva-
cuation des fumées des cheminées, des
fours et des chauffe-bains à gaz.
An de minimiser le risque que ces gaz mor-
tels peuvent retourner dans la maison, obser-
vez les normes de sécurité et les directives
en vigueur.
Consultez les normes NFPA et ASHRAE
pour plus d’informations.
* Gaz fourneau ou gaz cuisinière recom-
mandé: 8 pouces.
Le raccordement du conduit à la hotte doit
être en ligne avec l’axe centrale verticale de
la hotte de 1” et loin du mur postérieur sur
lequel la hotte sera positionnée. La mesure
1” est importante pour permettre au support
de plafond (voir Fig. 2) de passer derrière le
conduit de la hotte.
Alimentation Électrique.
Cet appareil nécessite 120V/60Hz, une ali-
mentation de 3amp. L’alimentation électrique
se doit trouver au moins à 17” du dessous de
la hotte installée.
Pour une installation type, où la distance en-
tre la partie inférieure de la hotte et la surface
de la table de travail est de 30” et la distance
entre la table de travail et le sol de 36”, l’ali-
mentation électrique se doit trouvée à 76” du
sol et pas plus de 3” à droite (en regardant le
mur) par rapport à l’axe centrale de la hotte.
ÉLECTRICITÉ
ATTENTION : Tous les travaux électri-
ques doivent être effectués par un élec-
tricien qualié.
An d’assurer la qualité des travaux de con-
struction et d’électricité observez les nor-
mes en vigueur.
Assurez-vous que l’alimentation électrique
est coupée. Evitez d’utiliser une rallonge ou
un adaptateur pendant cette opération.
Cet appareil doit être mis à la terre et le cir-
cuit doit être protégé par un disjoncteur de
15 amp.
g. 2

Positionnement de la Hotte.
Déterminez le centre de la hotte. Marquez
d’une croix sur le mur la hauteur de 25” si
votre table de cuisson est électrique et une
hauteur minimale de 30” si votre table de
cuisson est à gaz. En utilisant un niveau à
bulle tracez une ligne parfaitement verticale,
à partir du centre vers le plafond ou vers le
point le plus élevé où positionner votre hot-
te. C’est l’axe central de la hotte. Tracez une
ligne horizontale où le bas de la hotte sera
positionné. Il s’agit de la partie inférieure de
la hotte.
Perçage du Mur pour le Positionnement
de la Hotte:
Prenez le gabarit de perçage fourni, appelé
« Schéma de Montage ». Placez le gabarit
contre le mur. Alignez la ligne horizontale du
mur avec la ligne horizontale du gabarit (in-
diquée par les deux èches). Maintenant ali-
gnez la ligne verticale du mur avec la ligne
de l’ « axe central » du gabarit.
INSTALLATION
g. 3 g. 4
Appliquez doucement le gabarit sur le mur
en vous assurant qu’il est lisse et sans plis
(utilisez un ruban adhésif qui n’endommage
pas la nition du mur). Il y a trois positions de
perçage pour le support mural.
Percez le mur aux endroits précédemment
marqués et xez bien l’étrier au mur. Assurez-
vous que les chevilles ont été insérées dans les
deux trous inférieurs, ainsi la hotte les couvrira
une fois qu’elle est positionnée sur l’étrier (“S”).
Utilisez un outil pointu, marquez le mur par le
gabarit au point milieu des trois trous. Au bas
du gabarit, il y a trois séries de deux trous. Seu-
lement deux de ces trous se réfèrent à votre
modèle. Vériez quel modèle vous avez et, tou-
jours en utilisant un outil pointu, marquez les
deux trous justes. Ces trous servent pour l’an-
crage de la hotte horizontalement par l’intérieur
de la hotte, une fois quelle a été positionnée sur
le support principal. Retiré le gabarit.
Fixation Étrier de Support Principal
(ATTENTION de ne pas endommager les
conduites).
Si vous xez la hotte sur du plaque de plâtre,
on vous conseille vivement d’enlever/éliminer
les chevilles et les vis fournies. Ces ancrages
ne conviennent que pour une utilisation avec bri-
ques/maçonnerie. On vous conseille d’utiliser un
système d’ancrage plus adapté et spécique-
ment conçu pour la plaque de plâtre. Autant que
possible, il est préférable d’utiliser des blocages
entre les poutres, derrière la plaque de plâtre,
pour y xer l’étrier de support (voir Fig. 4).
17

18
Accrochage de la Hotte.
Préparez la hotte pour son accrochage. En-
levez les ltres pour ne pas les endomma-
ger pendant l’installation. Accrochez la hotte
sur l’étrier de support “S” (voir Fig. 6).
Ces vis sont également utilisées pour ap-
porter des modications mineures au ni-
vellement de la hotte. Assurez-vous que la
hotte est à niveau. Localisez les deux trous
pour vis “C” à l’intérieure de la hotte et xez-
la au mur en vous assurant qu’elle est par-
faitement à niveau (voir Fig. 3).
Branchement Électrique et Conduit.
Faites référence au paragraphe Alimenta-
tion Électrique à la page 5 pour l’endroit où
effectuer le branchement.
ATTENTION : Assurez-vous que l’alimenta-
tion est coupée. Effectuez le raccordement
électrique (voir Fig. 8).
Veillez à ce que les volets en plastiques de
la sortie des fumées se bougent librement et
qu’ils ne sont pas bloqués ou coincés.
g. 6
L’étrier xé à la partie postérieure de la
hotte se glisse dans la rainure de la partie
supérieure de l’étrier de support “S” du mur.
Assurez-vous que la hotte est correctement
insérée dans l’étrier de support - la hotte
doit s’accrocher derrière le bord étendu de
l’Étrier de Support (“S”).
Fixez la hotte à l’étrier “S” avec les 4 vis à
métaux fournies (voir Fig. 7).
g. 7
g. 8

19
Raccordez le conduit de longueur appro-
priée à la sortie d’air du ventilateur et puis
au conduit qui porte à l’extérieur.
La gure 9 montre l’évacuation à travers le
mur. Une évacuation par le plafond est éga-
lement possible. Il est recommandé une di-
stance de 18 pouces, à partir du sommet de
la hotte jusqu’au premier coude.
g. 9
g. 10
Ne xez jamais le conduit à la sortie
d’évacuation de la hotte avec des vis -
utilisez uniquement du ruban adhésif.
Utilisez uniquement du ruban adhésif pour
tous les joints.
La sortie de l’air du produit est dirigée vers
l’haut: dans le cas où on préfère une sortie
vers la partie postérieure de la hotte, il faut
seulement remplacer le raccord par l’autre,
fourni dans l’équipement.

20
Le ltre à charbon (fourni séparément) qui
absorbe les odeurs, se trouve derrière le
ltre à graisse en aluminium (voir Fig. 14).
g. 12
g. 13
g. 14
Mode Recyclage.
Si vous utilisez l’appareil en mode recycla-
ge, insérez les ltres à charbon une fois l’in-
stallation complétée (voir Fig. 12).
Fixez le déecteur (voir Fig. 13) avec les
vis à la partie supérieure du télescope de la
cheminée. A ce propos, il y à des trous pour
vis sur l’arrière de la cheminée décorative.
Un conduit court se trouve entre la sortie
d’évacuation et le déecteur pour diriger l’air
dans la cuisine à travers des orices d’air
qui se trouvent sur la partie supérieure de la
cheminée décorative.
g. 11
Raccordement de la Cheminée.
Enlevez la protection de la cheminée décora-
tive et faites glisser soigneusement les sec-
tions ensemble. N’enlevez pas les bandes
adhésives à l’intérieur de la cheminée car
ils protègent le télescope contre les rayures.
Tenez les deux sections de la cheminée et
positionnez-les sur le conduit et le câblage.
Positionnez la cheminée supérieure de façon
qu’elle puisse être xée par les trous pour vis
du support “Y” au plafond (voir Fig. 11).
