Siruba ASP-PTA100 User manual

ASP-PTA100
使用說明書與零件圖
ORIGINAL INSTRUCTIONS BOOK & PARTS LIST

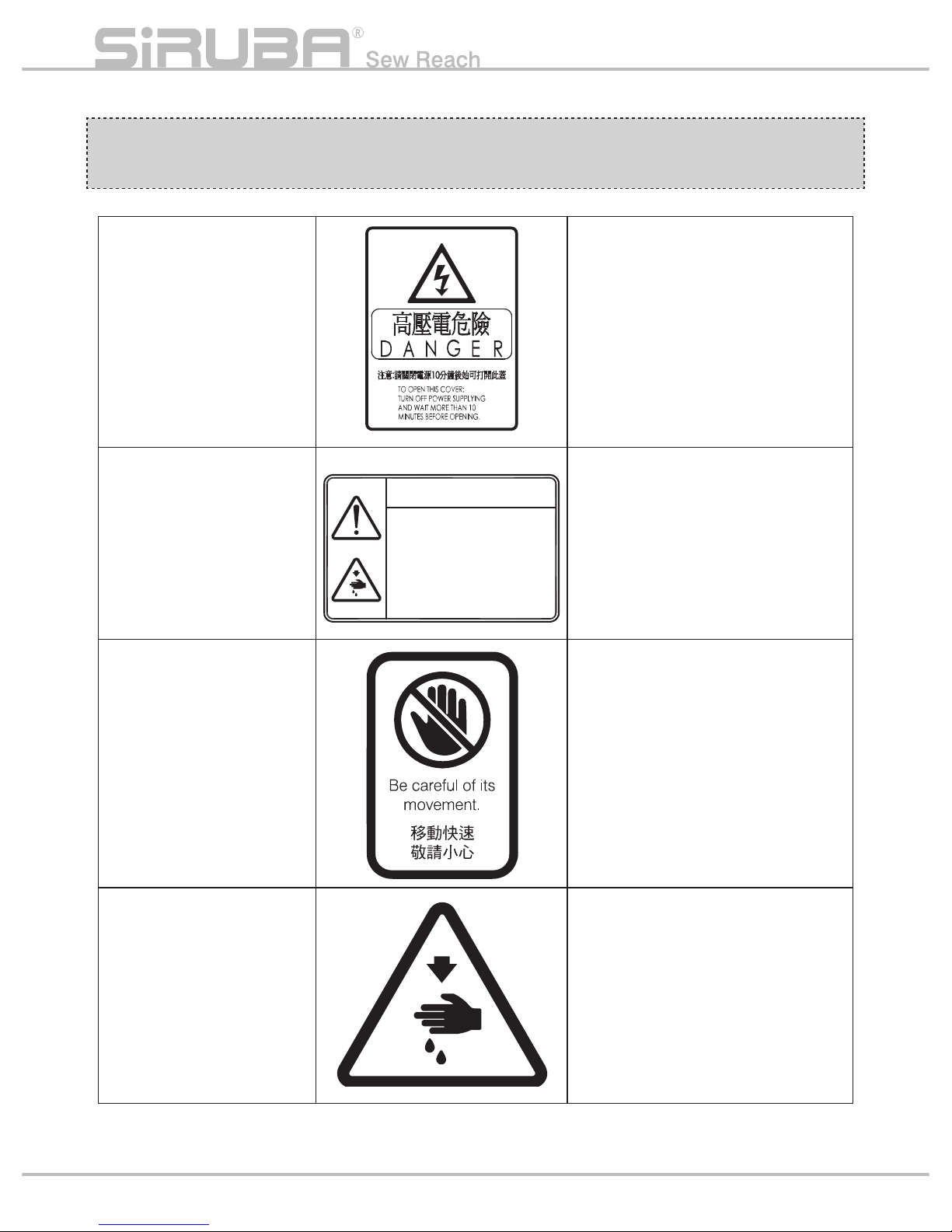

警告圖案表示 INDICATED THE ALERT
PICTORIAL MARKINGS
高壓部位
HIGH-VOLTAGE POSITION
務必關閉電源 10 分鐘後始打開電控
箱蓋子
Be sure to turn off the power and wait
till 10 minutes before opening the
control box´
scover.
高速運動部位
HIGH SPEED MOTION
POSITION
謹防工傷事故
In case of industrial accident
高速運動部位
HIGH SPEED MOTION
POSITION
謹防工傷事故
In case of industrial accident
高速運動部位
HIGH SPEED MOTION
POSITION
謹防工傷事故
In case of industrial accident
CAUTION
機械作動部份請注意裝上
保護裝置
穿線、換線、調整、清潔
時請注意關閉電源.
Moving parts may cause in jury.
Operate with safety devices.
Turn off main switch before
threading, changing bobbin and
needle, cleaning etc.
ii

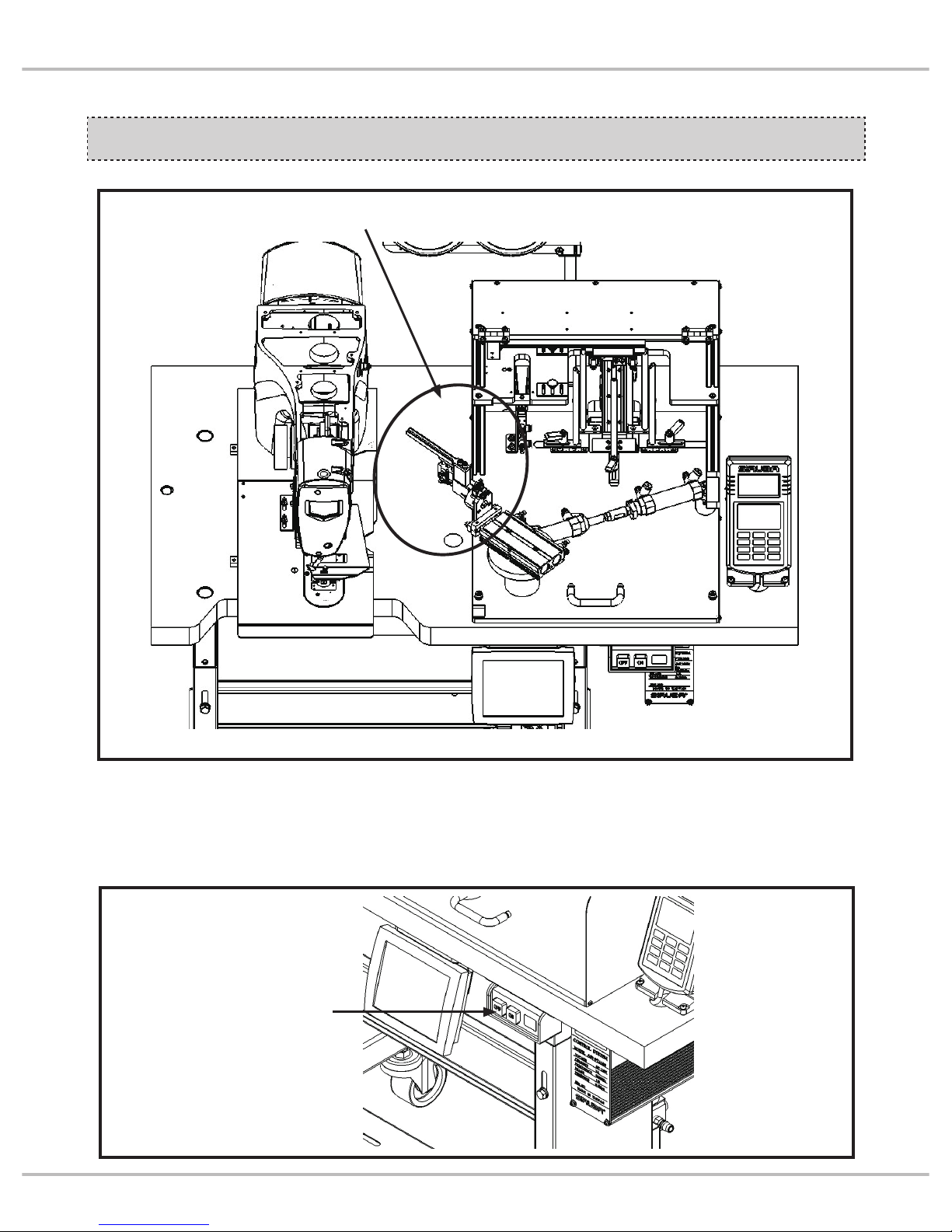

安全注意事項 SAFETY PRECAUTION
1. 機器在運轉與開關機時，請勿進入該區域
內。
2. 為了保修，檢修卸掉罩蓋時，必須將電源切
到OFF。
1.When machine is in process, do not enter
working space.
2.When in maintenance, make sure turn off the
power before inspecting and removing the
cover.
電源開關
Power switch
機器動作範圍 (區域 ) Machine working space (region)
iii
Introduction

3. 在有危及人體的高壓電處，貼有觸電危險警
告標記。在貼有本警告的電器控制部位而需
要保修、檢修時，打開罩蓋僅能由專業的電
氣技術人員進行。
3.In working place with high voltage power,
there is warning sign. When maintaining
machine control part with this warning, open
the cover and only process by professional
electrical engineer.
4. 機器運轉時，有必要馬上停止機器的時候，
可以按下緊急停止開關。
4.When we need to stop machine in process,
we can press emergent stop button.
5. 電源線、氣壓管線需確實固定安置，不可散
落在地面，以免人員絆倒而發生危險。
6. 為了生命安全，在任何情況下，不可將電源
地線拔掉運轉機器。
7. 打雷時，為了安全要停止作業， 切斷電源。
8. 離開機器工作地點時或工作結束後一定要將
電源開關轉到 OFF。
9. 機器運轉下，不可卸下罩蓋類。
5.Settle down power line and air line certainly.
Tools should not spread on the floor or
stumble workers in danger.
6.For the safety of life, do not disconnect
ground wire in any situation when
processing machine.
7.When in thunder, cut off power to stop the
process for safety.
8.Must turn OFF the power when leaving
working place or finishing working.
9.When processing machine, do not remove
the cover.
緊急停止開關
(電源 OFF)
Emergent stop button
(power OFF)
iv

索引 INDEX 頁/PAGE
規格 SPECIFICATIONS 1
安裝 INSTALLATION 2
運轉準備 OPERATION PREPARATION 3
操作面板與啟動開關 OPERATION SWITCH 4
車頭參數設定 MACHINE HEAD CONFIGURATION SETTING 5

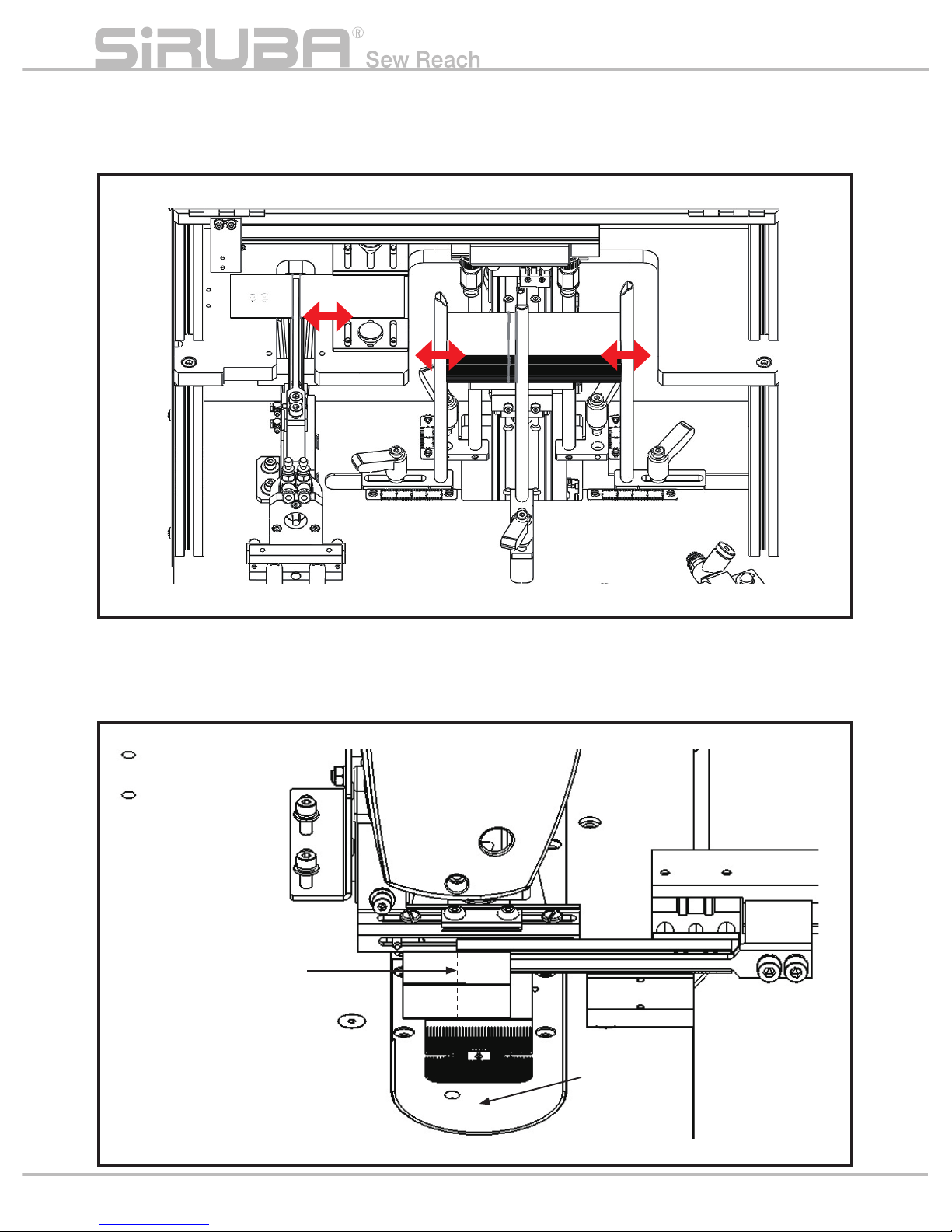

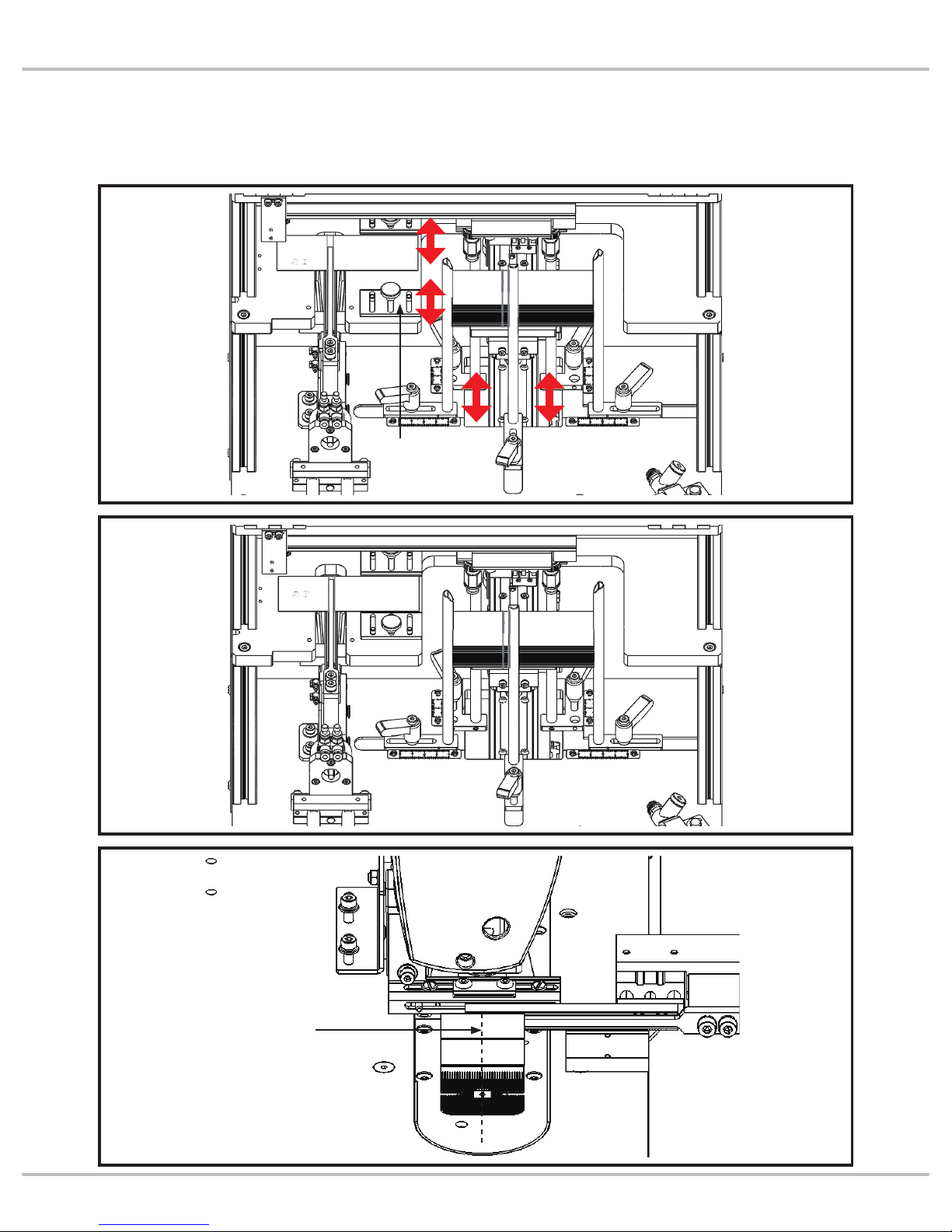

紙卡安裝與對位 LABEL INSTALLATION AND ALIGNMENT 6
錯誤代碼 ERROR CODE 11
異常排除 TROUBLE SHOOTING 12
動作模式 MODE SELECT 20
按鍵說明 BUTTON INSTRUCTIONS 23
操作說明 OPERATION INSTRUCTION 24
參數說明 PARAMETER INSTRUCTION 27
故障排除 TROUBLE SHOOTING 31
控制板 (一) CONTROL BOARD (I) 32
控制板 (二) CONTROL BOARD (II) 33
I/O 板I/O BOARD 34
出現錯誤代碼E01：
通訊故障 ERROR CODE E01: COMMUNICATION ERROR 36
簡易維修流程圖 SIMPLE MAINTENANCE 36
零件圖 PART LIST 38
氣壓流程圖 AIR PRESSURE DIAGRAM 52
氣壓裝配圖 AIR PRESSURE ASSEMBLY DIAGRAM 53
路線總圖 CIRCUIT DIAGRAM 54
v
Introduction

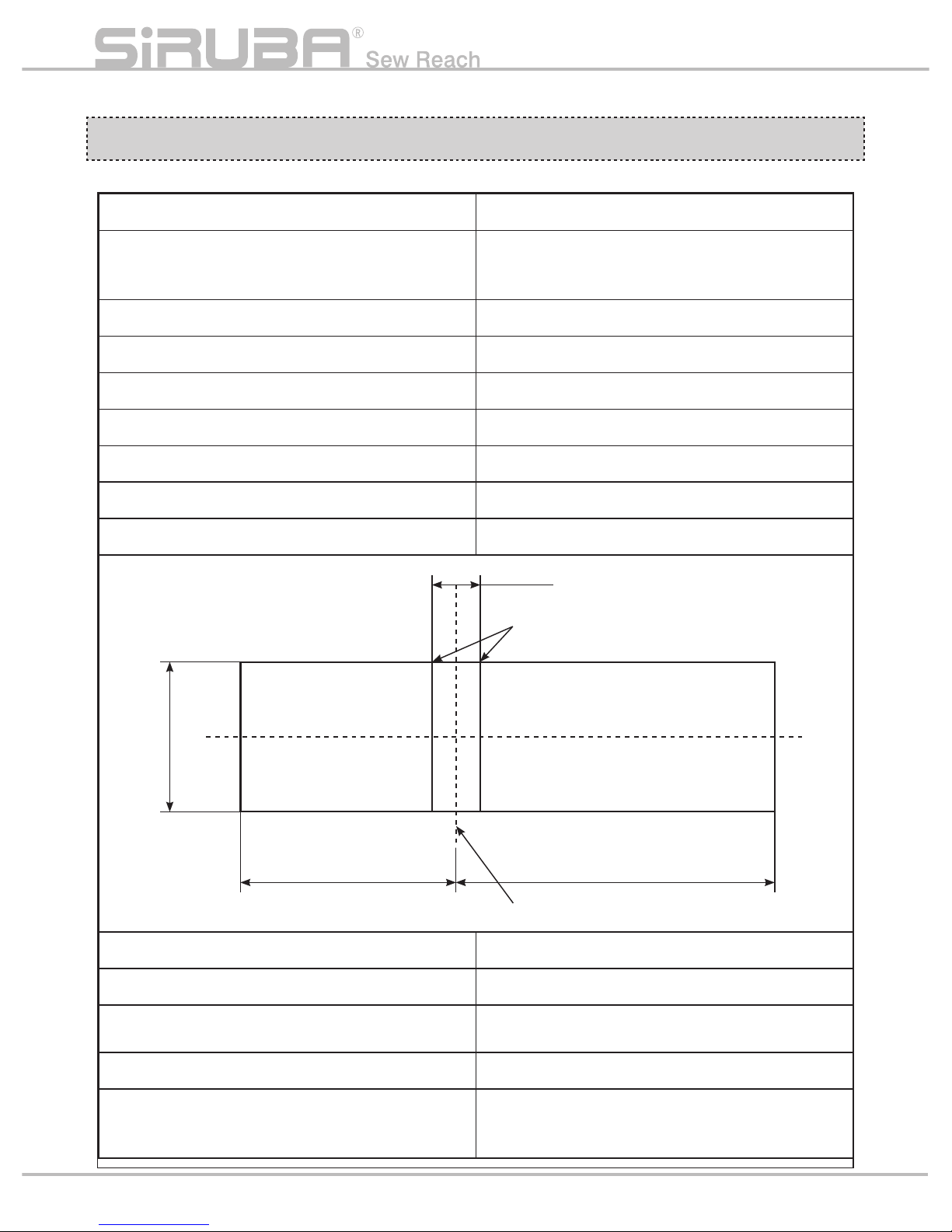

規格 SPECIFICATIONS
型號 Model ASP-PTA100
搭配縫紉機機頭
Collocation Machine Head
平縫（高速電子套結機）
lockstitch (high speed electrical bartacking
machine)
車縫速度 Sewing speed 最高 Max 2000 SPM
使用針型 Needle Type DP×17 #11
紙卡單邊長 Label Length 35~65mm
紙卡寬度 Label Width 35~65mm
摺痕寬度 Crease Width 5~6mm
紙卡厚度 Label Thickness 0.4~0.6mm
車縫範圍 Sewing range 水平 3~6mm ( 最大 ) X axis 3~6mm
氣體消耗量 Air consumption 2L/min
氣壓 Air Pressure 0.5 Mpa
電源電壓 Voltage 單相 AC200~240V 50/60Hz
Single Phase AC200~240V 50/60Hz
消費電力 Voltage consumption 1150VA（最大 Max）
機器尺寸 Dimensions
寬1050×深750×高1530mm ( 含桌板、線架 )
(W)1050×(D)750×(H)1530mm ( With table
and thread stand )
適用紙卡規格
Applicable label dimension
P1
摺痕寬 Crease width
摺縫中心線 Label crease center
5~6mm
35~65mm
35~65mm 35~65mm

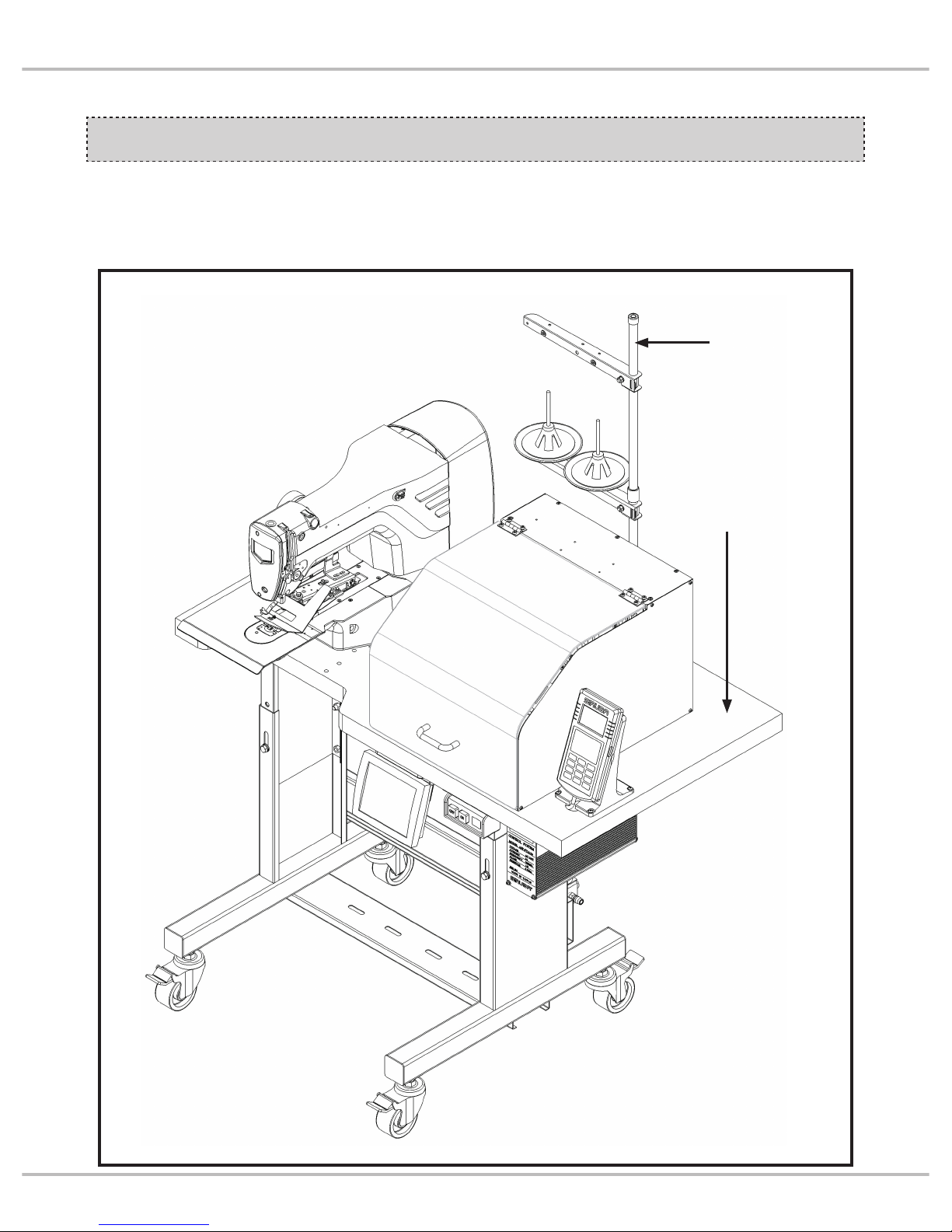

桌板①上，鎖付線架②。
(線架組裝組請參照 LKS-1903AN 使用說明書 。)
Install thread rack ②on the table ①.
(Ref LKS-1903AN user manual.)
安裝 INSTALLATION
②
①
線架
Thread rack
P2
Introduction

1. 電源電壓
A. 單相 AC200~240V 50/60Hz ±10％。
B. 接地線一定要接地。
2. 氣壓
A. 使用 0.5 Mpa（5kg/c㎡）。
3. 供油
A. 縫紉機頭部
請參照 LKS-1903AN 使用說明書。
4. 設定紙卡尺寸及補料
鬆開快速把手①後調整滑塊②至紙卡規格對
應尺寸，再將料卡放置於載料平台。
1.Voltage
A. Single Phase AC200~240V 50/60Hz ±10％
B. Ground wire must connect.
2.Air pressure
A. Use 0.5 Mpa（5kg/c㎡）。
3.Feed oil
A. Machine head
Ref LKS-1903AN user manual.
4.Set label dimension and fill the material
After loosing quick spancer ①, adjust sliding
block ②to satisfy label dimension and then
put label material on material platform.
運轉準備 OPERATION PREPARATION
P3

1. 操作面板 1. Operation panel
操作面板與啟動開關 OPERATION SWITCH
準備鍵
Ready button
SIRUBA
LKS-1903AN
操作面板
Operation panel
P4
Introduction
啟動開關
Activation switch
壓腳開關
Switch for presser foot
1直接啟動車縫模式
Directly sewing mode
踩踏啟動開關時，壓腳自動下壓就直接車縫
When activation switch, lowering presser foot automatically, then
directly start sewing
2兩段式車縫模式
2-step sewing mode
單踩壓腳開關時，可使壓腳下壓或抬升用於車縫對位，壓腳必須處
於下壓狀態，踩踏啟動開關才有作用，壓腳未下壓則無法啟動車縫
動作
We could merely tread switch for presser foot to lower or to raise
presser foot to align sewing position. Users should lower presser
foot and then activation switch will work. If not, users could not
start sewing.
啟動車縫有兩種模式： Two modes to enable sewing:
※ 模式選擇請參閱人機介面使用說明 ※Please refer to instruction book of human
machine interface for mode selection
2. 腳踏開關 2. Knee pedal switches

車頭參數設定 MACHINE HEAD
CONFIGURATION SETTING
1. 按下電源 ON 開關，按住 鍵約 6秒進
入設定模式。
2. 按、鍵選擇參數。
3. 找到要變更的參數，按 鍵，進入修
改模式，按 、鍵來變更內容，
更改完後，再按一次 鍵跳出修改模
式。
4. 所有參數都修改完後按 鍵跳出設定模
式。
5. 修改的參數內容如下
1.Press power on switch hold about 6
seconds to enter setting mode.
2.Press 、button to select figures.
3.Select the figures. Press button enter
adjusting mode. Press 、to
change content. After adjustment, press
to exit adjusting mode setting value.
4.Press button to exit setting mode.
5.Refer below for configuration figurces.
順序 Sequence 參數編號 Configuration No. 設定值 Setting value
1 241 9
2 19 2
3 20 1
4 24 0
5 37 1
6 51 1
7 62 1
P5
